Αναβάθμιση Tsakiridis Electra

[jpaudio]

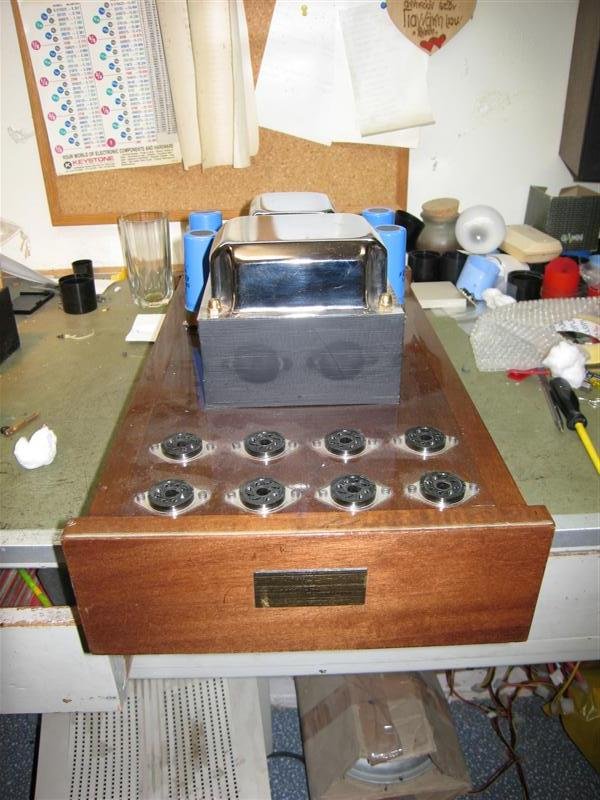

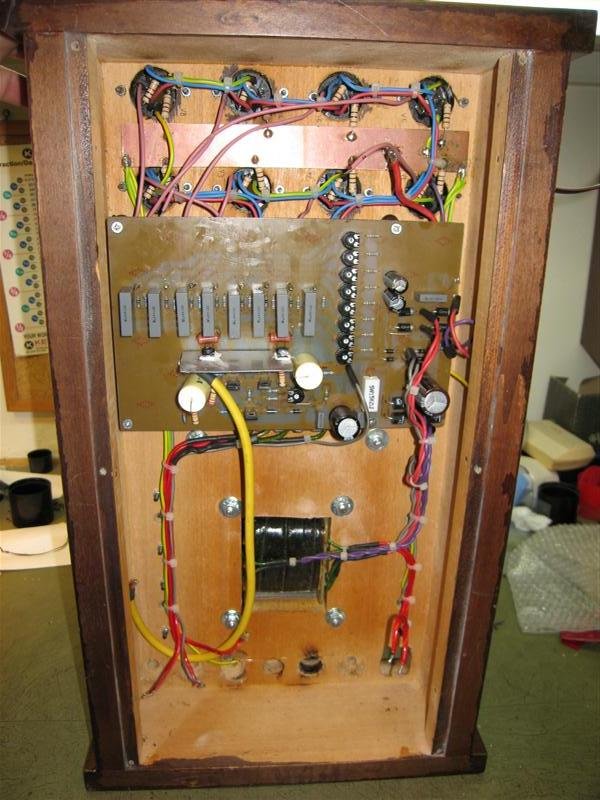

Πριν λίγο καιρό έπεσαν στα χέρια μου δύο τελικοί ενισχυτές Electra ver.1 του Tsakiridis Devices, αυτοί με τις 8 EL-34 στην έξοδο. Αν και η ποιότητα του ήχου τους είναι γνωστή αποφάσισα να τους αναβαθμίσω λίγο και λειτουργικά και εμφανισιακά. Για αρχή παραθέτω κάποιες φωτογραφίες από την προηγούμενη της αναβάθμισης κατάσταση. Επί προσθέτως θα ήθελα την γνώμη ή τις προτάσεις σας σχετικά με κάποια αναβάθμιση που κυκλοφορεί και θα τους βελτιώσει ακόμα περισσότερο.
Αναλυτική περιγραφή και φωτογραφίες της νέας τους εμφάνισης σε επόμενα posts.
Φιλικά,
Γιάννης



[Στέλιος Περγιουδάκης]

Καλό κουράγιο. Περιμένουμε !!



[Τσαμπάζης Νικόλαος]

Τι οδήγηση έχουν;



[VanDerZoom]

Re: Απάντηση: Αναβάθμιση Tsakiridis Electra

Τι οδήγηση έχουν;

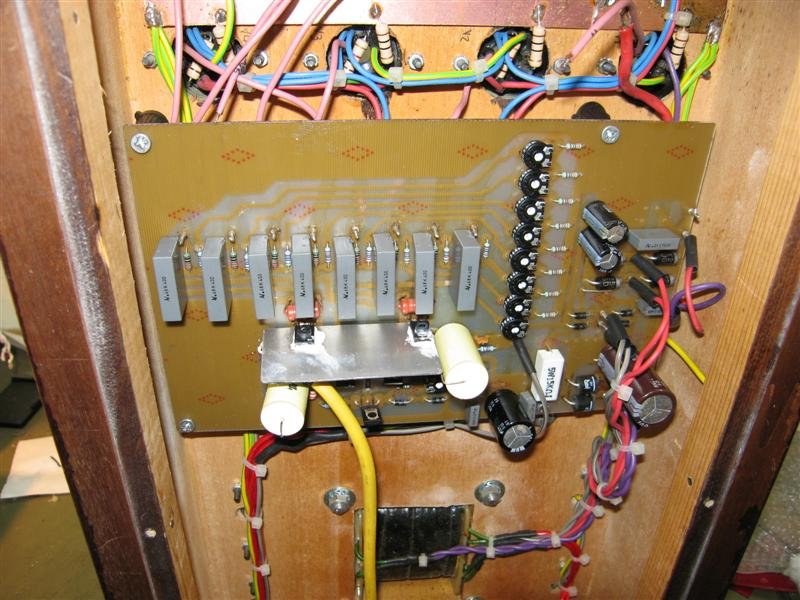

Στην τριτη φωτο, φαινονται 5 τρανζιστορ (κατι σε BDxxx), τα δυο ψυχομενα.
Μαλλον αυτα ειναι η προενισχυση-οδηγηση.



[Δημήτρης Δ.]

Εγω γουσταρω Αρκοτρονικς ...



[Στέλιος Περγιουδάκης]

Απάντηση: Re: Αναβάθμιση Tsakiridis Electra

Εγω γουσταρω Αρκοτρονικς ...

Για πες;



[jpaudio]

Χαιρετώ τους συνφορουμίτες, συνταξιδευτές. Επανέρχομαι μετά από πολύ καιρό σχετικά με την αναβάθμιση των εν λόγω ενισχυτών. Επί τέλους τελείωσα και τα αποτελέσματα είναι περισσότερο από επιτυχή, ακουστικά και εμφανισιακά. Μια τελευταία απορία, η γείωση της τροφοδοσίας πρέπει να συνδεθεί με το αρνητικό του κυκλώματος ή το τελευταίο να παραμείνει floating; Οι δοκιμές έγιναν με την αρχική σχεδίαση, χωρίς γείωση. χωρίς γείωση είναι και το καλώδιο τροφοδοσίας που δίνει ο Τσακιρίδης με τους ενισχυτές. Λεπτομέρειες για τις αλλαγές, βελτιώσεις και φωτογραφίες στις επόμενες μέρες.
Φιλικά,
Γιάννης



[Μ.Τζωρτζάκης - MTZ audio]

Για αυτούς που ρώτησαν
Τα τρανζίστορ τής κατασκευής είναι ένας διαφορικός με πηγή (στην εισοδο) , και αλλα 2 για οδήγηση , ολα είναι τύπου BF



[jpaudio]

Καλημέρα σε όλους. Λοιπόν περισσότερες λεπτομέρειες:

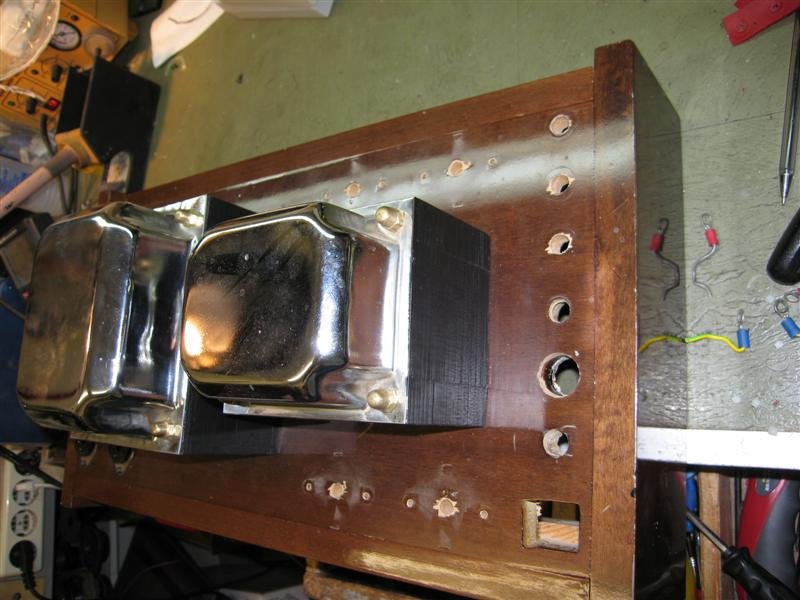

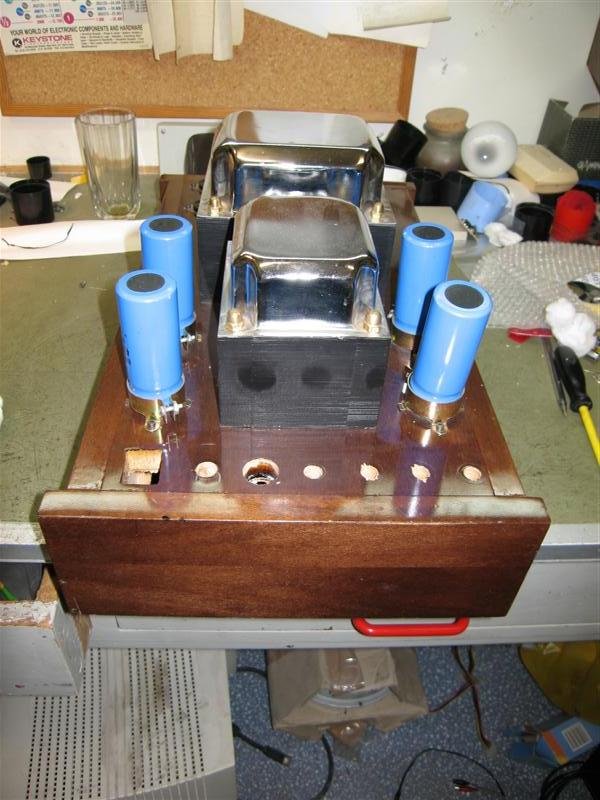

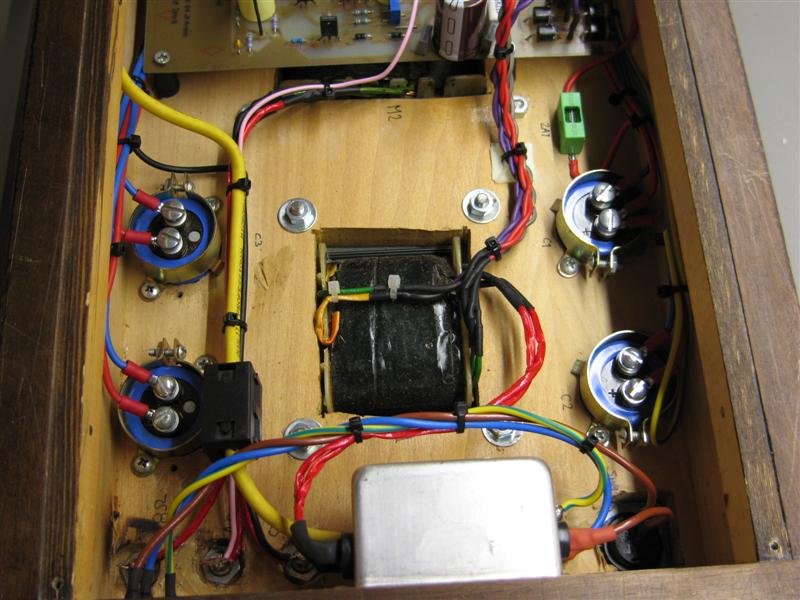

1. Αρχικά ξηλώθηκαν όλες οι καλωδιώσεις του τροφοδοτικού. Οι πυκνωτές τοποθετήθηκαν διαμπερείς στο κουτί με την στήρηξή τους από κάτω μέσα στο κουτί. Εμφανισιακά είναι καλύτερα αφού δεν φαίνονται τα στηρίγματα και λειτουργικά στηρίζοναται καλύτερα αφού ακουμπούν σχεδόν στο μέσο τους στο ξύλο. Μετρήθηκαν με καπασιτόμετρο και βρέθηκαν άψογοι. Τα καλώδια που χρησιμοποιήθηκαν είναι 1.5 mm αποξυγονομένου χαλκού της Belden και ο κάθε πυκνωτής καλωδιώθηκε ξεχωριστά με κοινό σημείο όλων των αρνητικών την χάλκινη μπάρα δίπλα στις λυχνίες και των θετικών το μετασχηματιστή εξόδου.

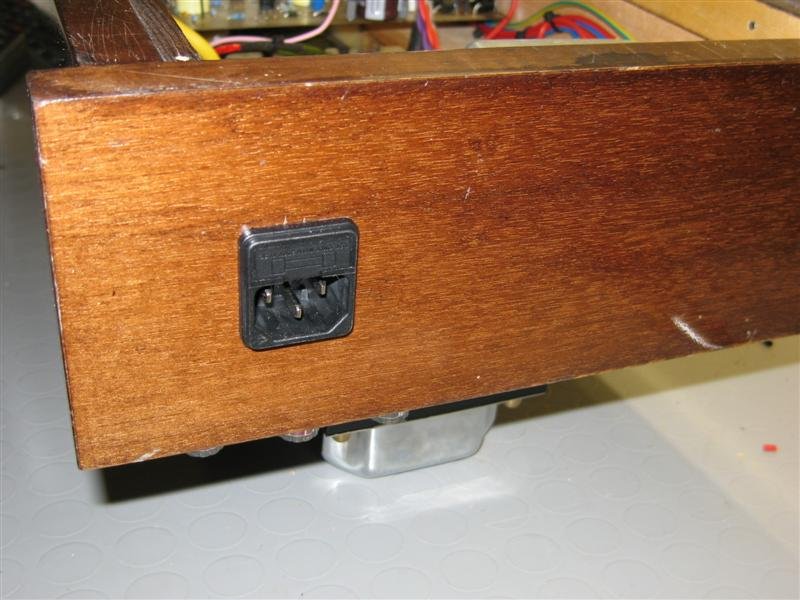

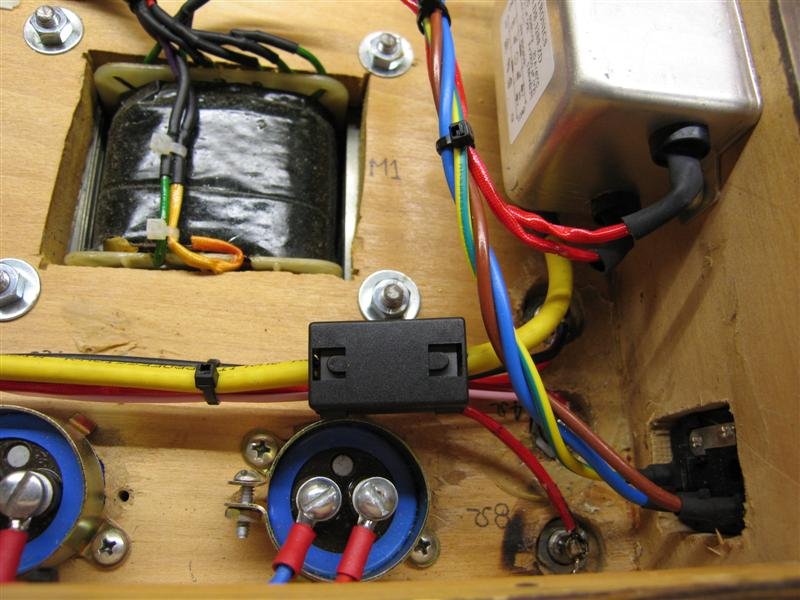

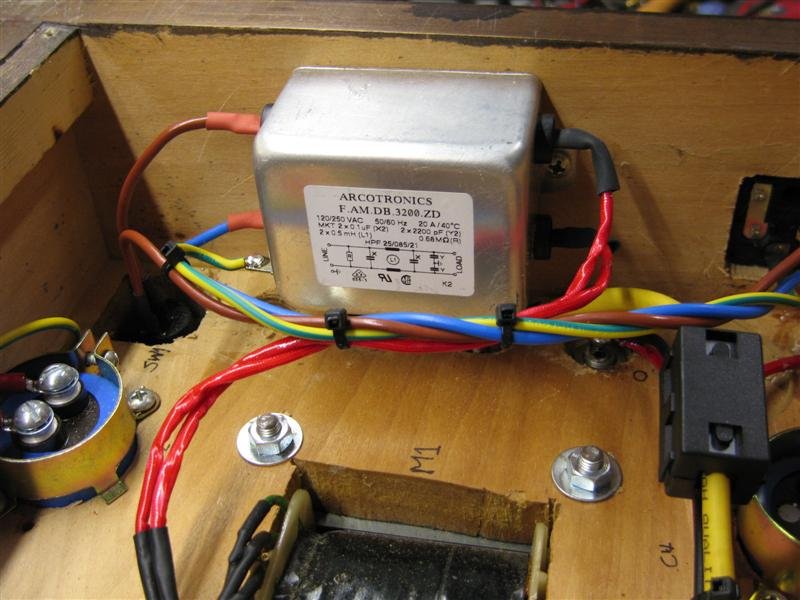

2. Επόμενη επέμβαση έγινε στην είσοδο των 220 VAC. Η ιδέα του στιπιοθλήπτη δεν μου πολυάρεσε. Γι' αυτό τοποθετήθηκε βύσμα IEC με ασφαλειοθήκη. Ο διακόπτης αντικαταστάθηκε και τoποποθετήθηκε φίλτρο γραμμής της ARCOTRONICS αντοχής 25Α πλήρους φιλτραρίσματος.
3. Το καλώδιο σήματος εισόδου αφέθηκε το ίδιο μιας και ήταν καλής ποιότητας. Προστέθηκε μόνο φερίτης για απόρηψη περεμβολών υψηλών συχνοτήτων.
4. Οι ηλεκτρολυτικοί στην κύρια πλακέτα αντικαταστάθηκαν με νέους 105 βαθμών της Panasonic. Οι χωριτικότητες του μεγάλωσαν με κέρδος την χαμηλώτερη κυμάτωση ειδικά στην τροφοδοσία του προενισχυτικού σταδίου. Αρχικά υπήρχε η σκέψη της ηλεκτρονικής σταθεροποίησης αλλά μετά από μετρήσεις δεν κρίθηκε απαραίτητη.

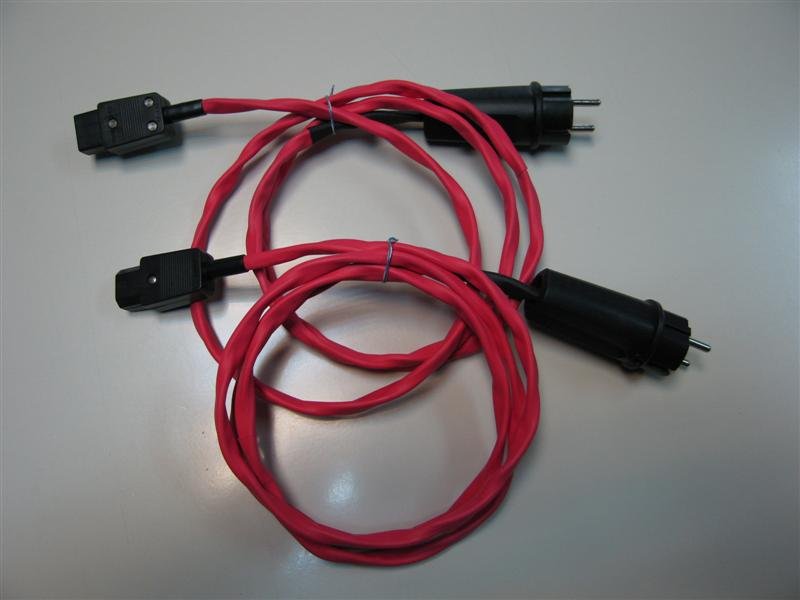

5. Καλώδιο τροφοδοσίας χειροποίητο από 2.5άρι καλώδιο πλεγμένο με θερμοσυστελόμενο μακαρόνι, τερματισμένο σε φις καλής ποιότητας 16Α.
Αυτά προς το παρόν και έπεται συνέχεια...
Φιλικά,
Γιάννης



[jpaudio]

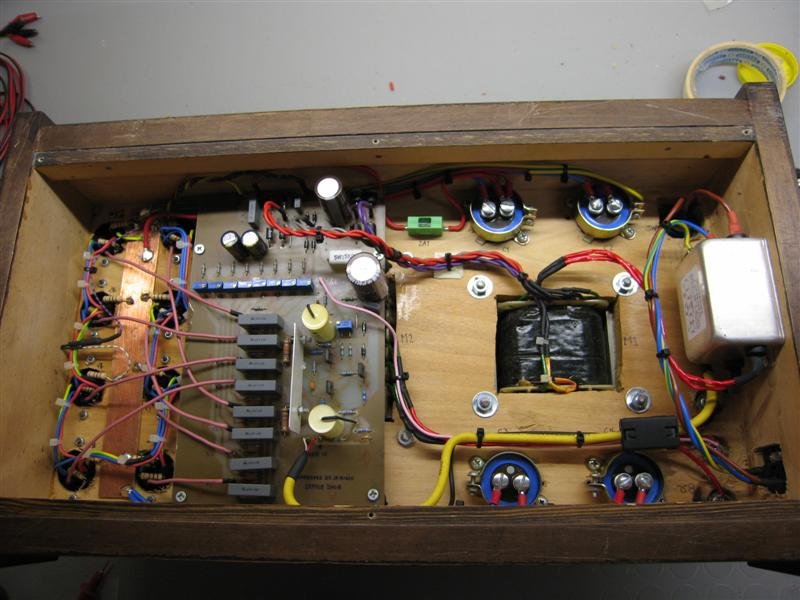

Συνέχεια με φωτογραφίες από την πρώτη φάση.
Φιλικά,
Γιάννης



[Tzimisce]

Το φίλτρο της Arcotronics το έχεις δοκιμάσει και κάνει καλή δουλειά Γιάννη;



[jpaudio]

Ναι, από ότι είδα σε αναλυτή κόβει πολλές αρμονικές και ενώ σε άλλες συσκευές ήχου ακούγονται διάφορα, στους ενισχυτές των φωτογραφιών δεν ακούγεται τίποτα! Το θετικό είναι ότι τα 20 Α που λέει ότι αντέχει τα πάει στο full.
Φιλικά,
Γιάννης



[Κωνσταντίνος Τυροβολάς]

Καλορίζικος Γιάννη, αν κατάλαβα καλά, οι αλλαγές που διάβασα, είχαν σαν αποτέλεσμα και ακουστές διαφορές προς το καλύτερο?

Έχεις δοκιμάσει να μετρήσεις το φάσμα της τροφοδοσίας μετά την εξομάλυνση, ή η επίδραση του φίλτρου που περιγράφεις αφορά το ac που μπαίνει στο μετ/τή?



[jpaudio]

Το φίλτρο της Arcotronics αφορά την είσοδο AC στον ενισχυτή. Η τροφοδοσία DC αποτελείται μόνο από πυκνωτές. Θα προτιμούσα την υλοποίηση φίλτρου τύπου "Π" αλλά δεν βρήκα choke που να ταιριάζει. Επί προσθέτως ο χώρος για μια τέτοια υλοποίηση είναι πολύ περιορισμένος από τους άλλους δύο μετασχηματιστές. Στην βελτίωση της τροφοδοσίας οι αρχικές δίοδοι ανόρθωσης αντικαταστάθηκαν από άλλες ultra fast. Σχετικά με τον ήχο και την χροιά του θα γράψω μόλις αναφέρω όλες τις επεμβάσεις που έκανα.
Φιλικά,
Γιάννης



[vanvliet]

βλέποντας το thread μου μπήκαν ιδέες για τους Τσακιρίδης Άρτεμις μου. Είναι σχετικά ταλαιπωρημένοι και λέω να τους πάω στον Τσακιρίδη για σερβις, αλλαγή πυκνωτών κτλ. Το θέμα είναι οτι δεν βρίσκω το site του για να δω το τηλέφωνο και διέυθυνση της Tsakiridis Devices. Τα ξέρει κανέις; (σορυ μάλλον δεν κολάει και πολύ στο DIY...)



[platon]

τηλ. 2108253132



[jpaudio]

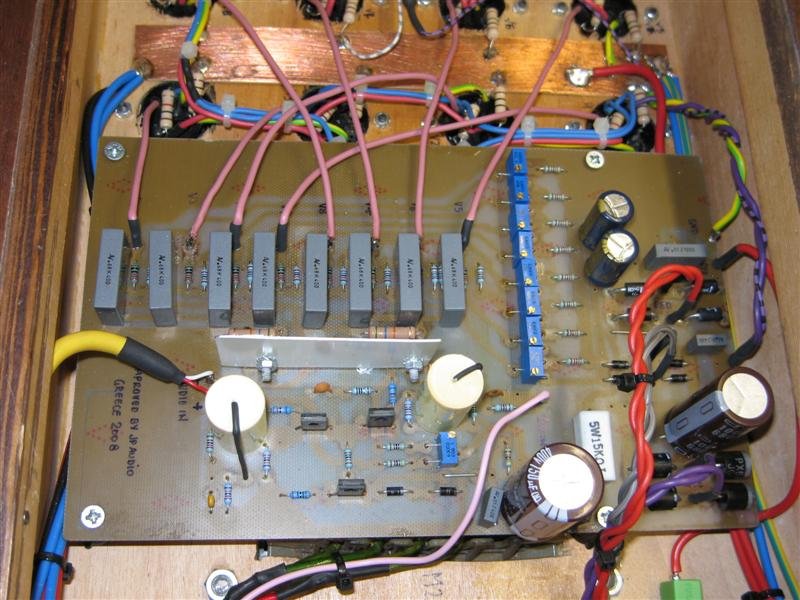

Βελτιώσεων συνέχεια. Σχετικά με την κύρια πλακέτα.
1. Οι πυκνωτές στον δρόμο του σήματος αντικαταστάθηκαν από MKP/MKS χαμηλής ανοχής. Οι αντιστάσεις ήταν ήδη 1% ανοχής οπότε παρέμειναν οι ίδιες. Όλα τα αρνητικά οδηγήθηκαν στην κοινή μπάρα ανάμεσα στις λυχνίες.

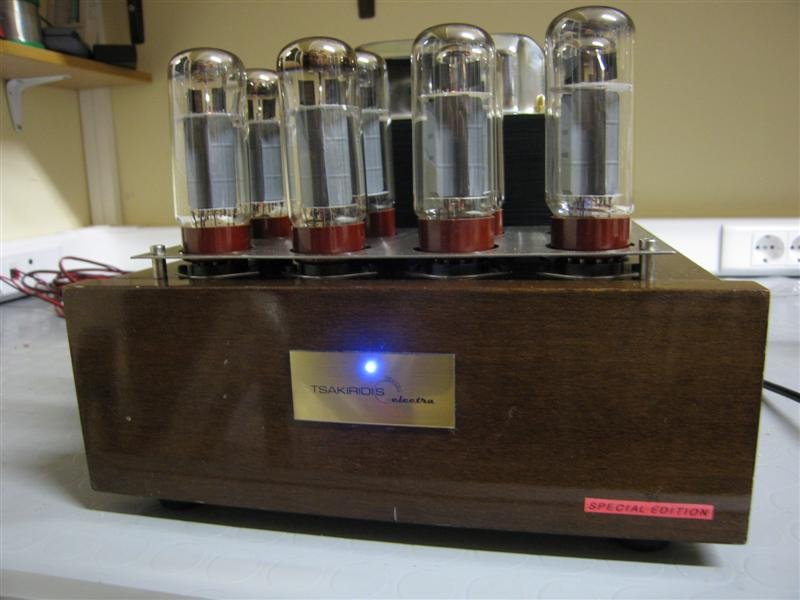

2. Προστέθηκε μπλέ led για την ένδειξη λειτουργίας του ενισχυτή.
3. Τα καλώδια drive τοων λυχνιών δεν αντικαταστάθηκαν (στις φωτογραφίες φαίνονται ροζ, κοντά στο μήκος) γιατί ήταν καλής ποιότητας της van der hul από την κατασκευή του.
4. Οι λυχνίες είναι της Electroharmonix τσεκαρισμένες από τον Τσακιρίδη και πολύ κοντά στο optimum σαν καινούργιες. Η αλλαγή τους δεν κρίθηκε αναγκαία μιας και θα ανέβαζε το κόστος αρκετά και γιατί ο ήχος τους μου αρέσει περισσότερο. Το είχα επιβεβαιώσει και στην βελτίωση ενός Velleman πριν ένα χρόνο περίπου.
Και μερικές φωτογραφίες ακόμα.
Φιλικά,
Γιάννης



[jpaudio]

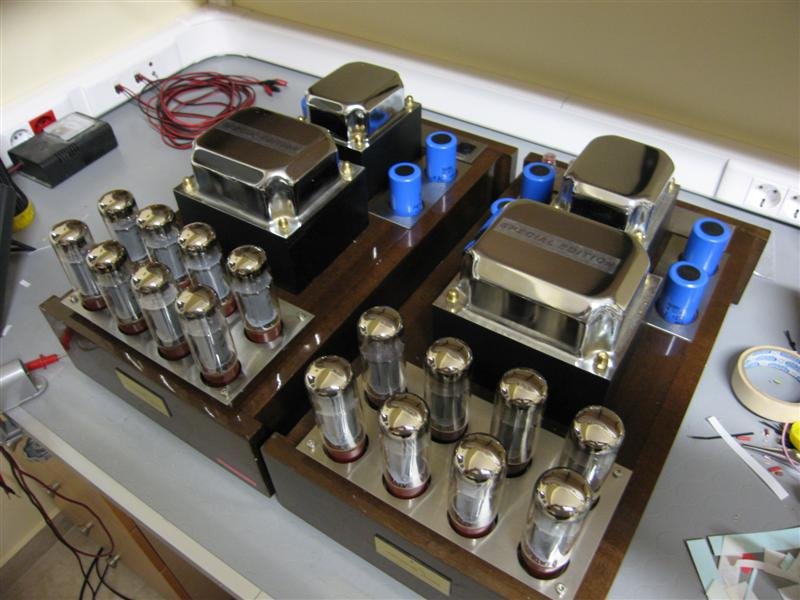

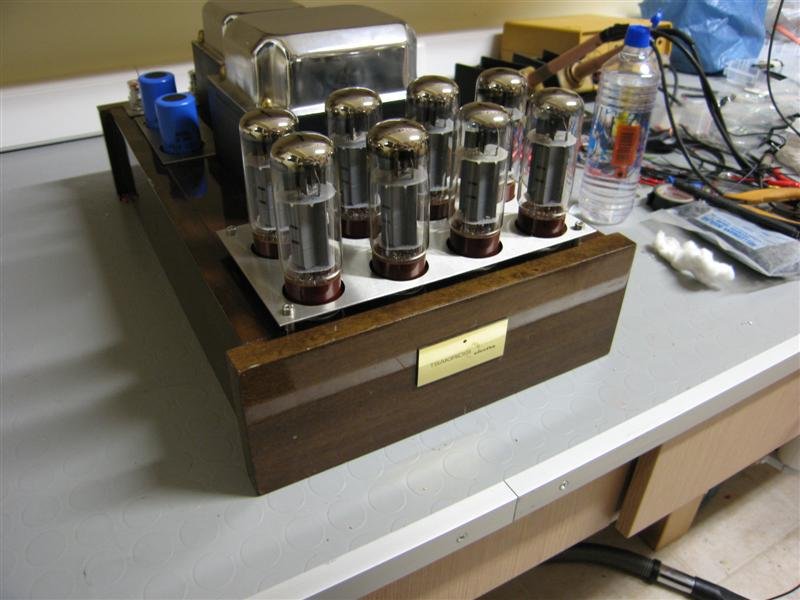

Και τώρα οι εξωτερικές αλλαγές. Σκέφτηκα πολύ αν θα προχωρούσα σε αλλαγές της εμφάνησης ενός κλασικού ενισχυτή αλλάζοντάς του τον χαρακτήρα ίσως, αλλά ήθελα να δώσω μια πιο μοντέρνα νότα. Η επιλογή του ανοξείδωτου σαν υλικό μου άρεσε αν και η επεξεργασία του κάθε άλλο παρά εύκολη είναι. Σκέφτηκα και το λουστράρισμα του κουτιού από την αρχή αλλά τότε θα έπρεπε να τους ξυλώσω ολοκληρωτικά πράγμα που απέφυγα.
Στις φωτογραφίες φαίνονται οι εικαστικές παρεμβάσεις.

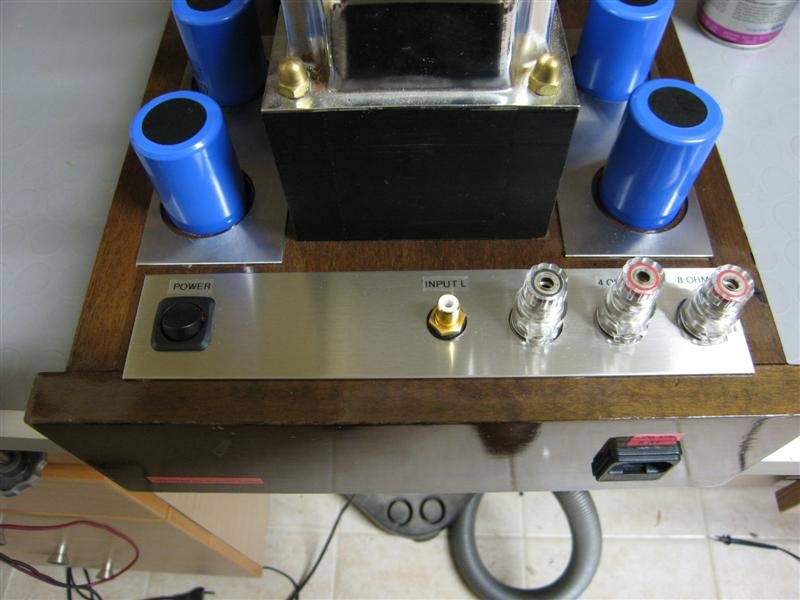

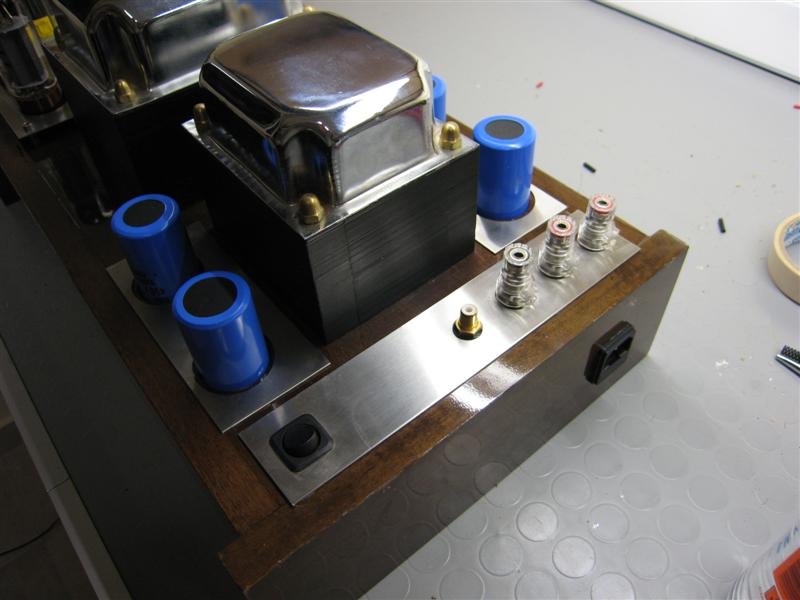

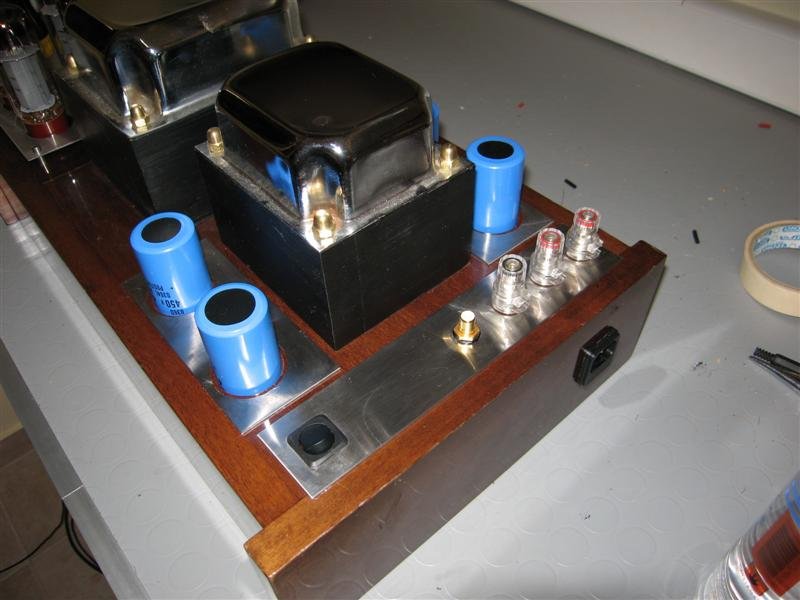

Κομμάτι στα βύσματα εξόδου, είσόδου και διακόπτη τροφοδοσίας,

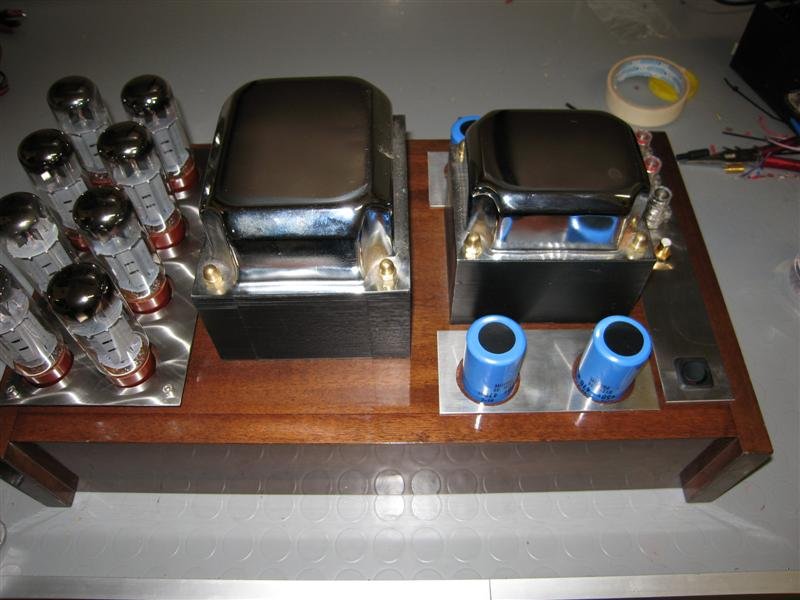

κομμάτι γύρω από τους πυκνωτές και κομμάτι στις βάσεις των λυχνιών με αποστάτη από το ξύλο.
Φιλικά,
Γιάννης



[jpaudio]

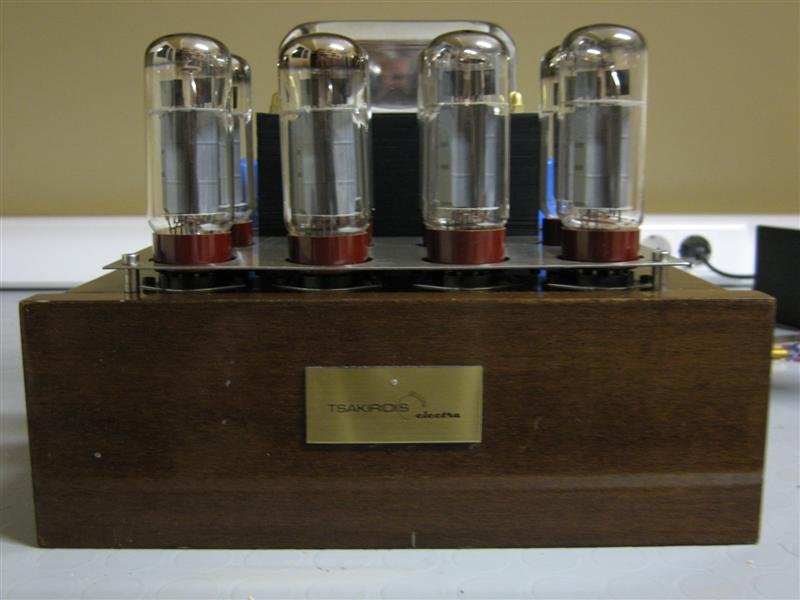

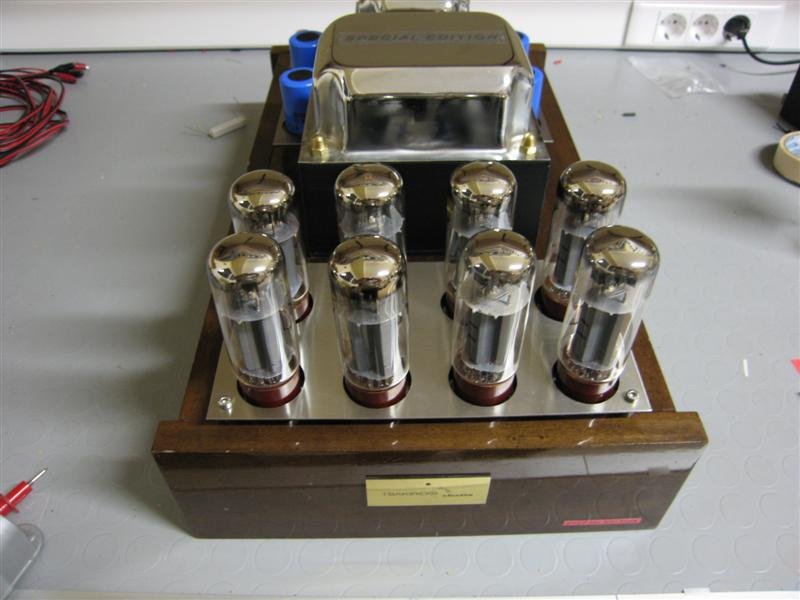

Και τώρα το σημαντικότερο, πως ακούγονται. Ήταν μια ευχάριστη έκπληξη το άκουσμά τους. Όταν τους άκουσα για πρώτη φορά όταν πρωτοήλθαν στα χέρια μου δεν έμεινα και πολύ ευχαριστημένος. Ο ήχος τους ήταν ουδέτερος και σχετικά μουντός (συγχωρέστε μου τους χαρακτηρισμούς, ίσως είναι λίγο απλοϊκοί). Για άλλους αυτή η ουδετερότητα να είναι προτέρημα αλλά εγώ έψαχνα κάτι πιο λαμπρό. Μετά τις μετατροπές τα πράγματα βελτιώθηκαν πολύ. Στα χαμηλά επανήλθε ό έλεγχος αν και η έκταση δεν είναι αυτή ενός ενισχυτή με toroidal μετασχηματιστές εξόδου (συνηθισμένος από τον velleman), τα πρίμα έγιναν πιο λαμπερά και οι μεσαίες απογειώθηκαν. Οι πυκνωτές έκαναν καλά την δουλειά τους. Οι ενισχυτές φτάνουν σε αρκετά μεγάλες στάθμες (8 λυχνίες είναι αυτές) και τα καταφέρνουν καλά με δύσκολα φορτία. Γενικά έμεινα περισσότερο από ευχαριστημένος από το αποτέλεσμα. Ένα άλλο χαρακτηριστικό που μου έκανε εντύπωση είναι η ησυχία τους ιδανικοί για ακροάσεις σε ήσυχους χώρους με μικρές εντάσεις (κερδίζοντας την λειτουργία σε τάξη Α).
Και μερικές φωτογραφίες ακόμα.
Φιλικά,
Γιάννης



[jpaudio]

Καλημέρα σε όλους. Να προσθέσω ότι το ρεύμα καθόδου (ηρεμίας) ρυθμίστηκε στα 20 mA.
Τα transistors στο κύκλωμα προενίσχυσης-driver είναι τα BF469.
Και μια ερώτηση που έκανα αλλά δεν απαντήθηκε, πρέπει να συνθεθεί η γείωση τροφοδοσίας 220 VAC με το αρνητικό του ενισχυτή;
Φιλικά,
Γιάννης
