CRESCENDO MILLENNIUM ΥΠΟ ΚΑΤΑΣΚΕΥΗ

[johzaf]

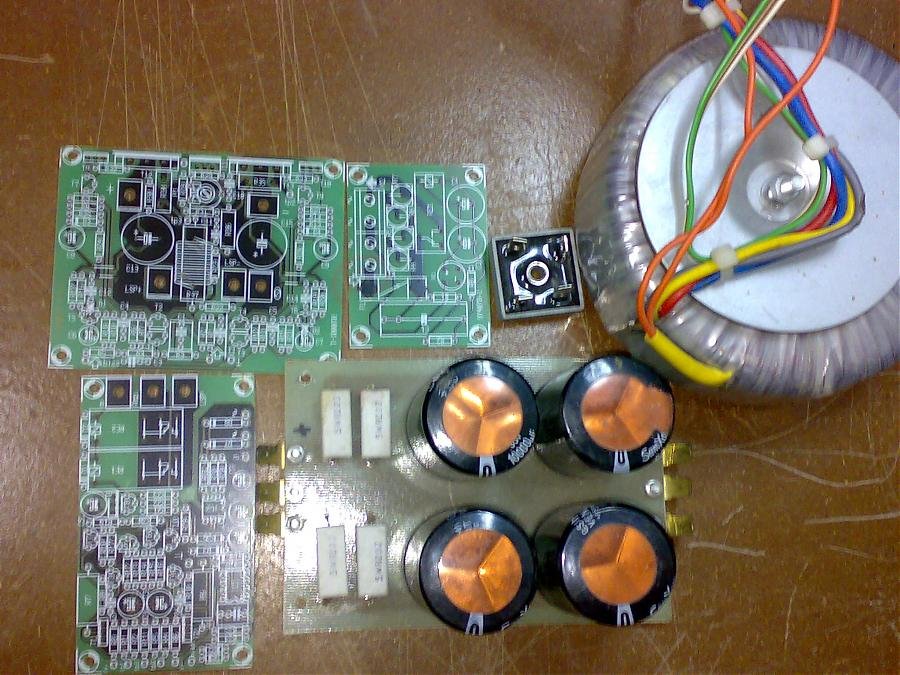

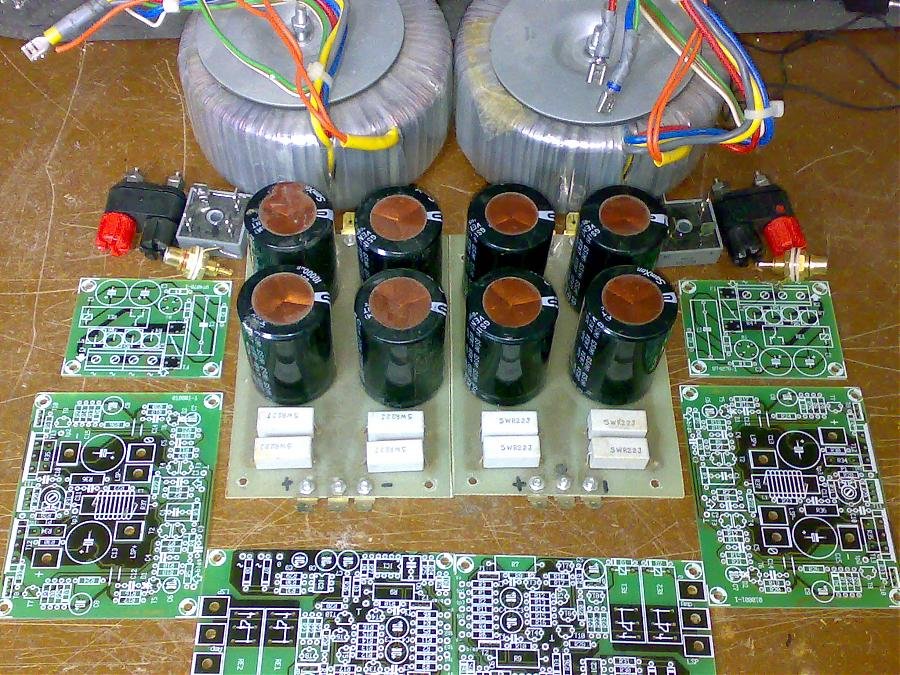

Ψάχνοντας τα συρτάρια μου βρήκα τα υλικά και τα τυπωμένα του ενισχυτή. Οπότε αποφάσισα την υλοποίησή του, τον έχει φτιάξει κανείς, αξίζει τον κόπο; Βασικά μόνο κουτί χρειάζεται.
Ιδού...

:smash:



[johzaf]

Αυτό είναι το ηλεκτρονικό διάγραμμα.. Μανώλη Τζωρτζάκη τι λές πρέπει να αλλαχτεί κάτι;



[johzaf]

Το κύκλωμα προστασίας και ρυθμίσεως τάσης εκτροπής συναρμολογήθηκε.
Πάμε τώρα για τα υπόλοιπα.



[Τσαμπάζης Νικόλαος]

Αντε Γιάννη να το ακούσουμε σιγά-σιγά.Θα πάμε ξανά και Κομοτηνή για πιστοποίηση.



[VanDerZoom]

Το κύκλωμα προστασίας και ρυθμίσεως τάσης εκτροπής συναρμολογήθηκε.
Πάμε τώρα για τα υπόλοιπα.

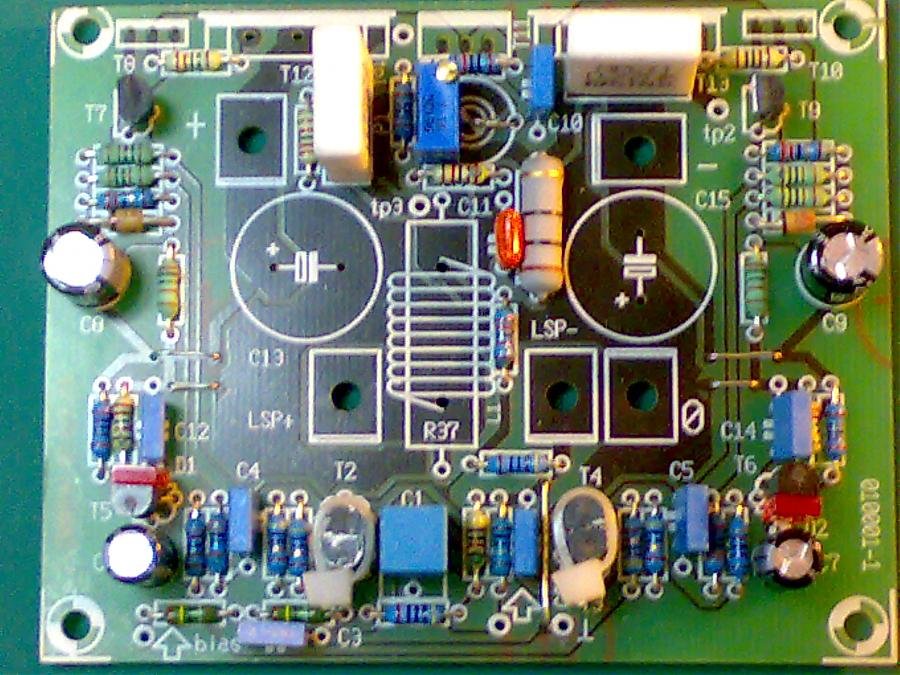

Τα τουβλακια τουλαχιστον 5mm πιο ψηλα απο την πλακεττα.



[Μ.Τζωρτζάκης - MTZ audio]

Τα τουβλακια τουλαχιστον 5mm πιο ψηλα απο την πλακεττα.

Οπωσδήποτε ΤΟΥΒΛΑΚΙΑ οχι τίποτα καλύτερο , κάντο και 7-10mm για νάσαι μέσα και ΟΠΩΣΔΗΠΟΤΕ το κύκλωμα RC στήν έξοδο , μα ΟΠΩΣΔΗΠΟΤΕ ..διότι και αυτός ο Crescendo και οι προηγούμενοι , ταλάντωναν ΕΥΚΟΛΑ
Εννοείται οτι τα κεραμικά μονωτικά είναι must και η ψύκτρες γειωμένες καλά
Καλό βόλι



[johzaf]

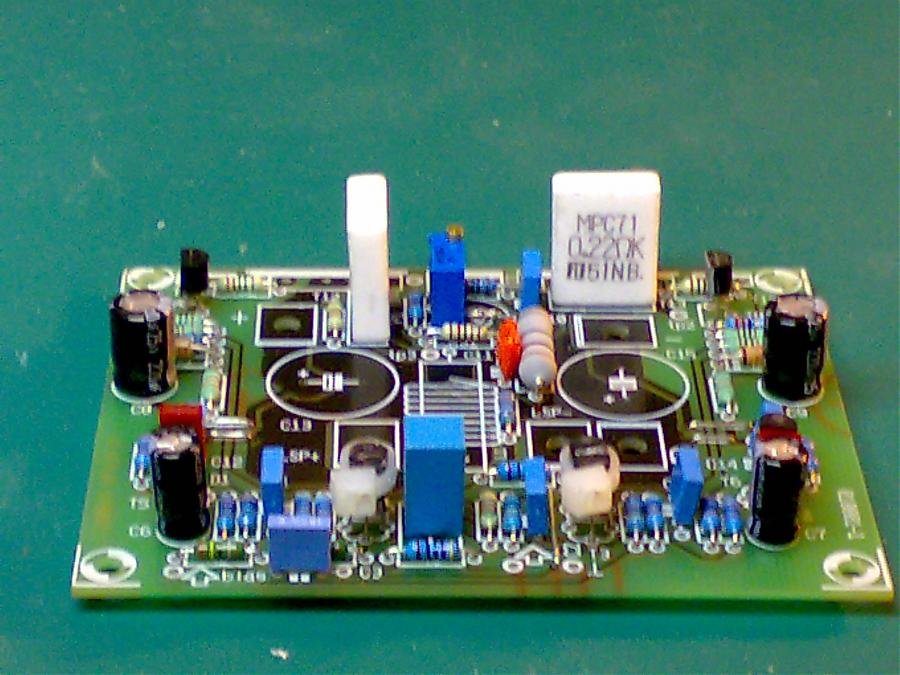

xmm Τα τουβλάκια είδη είναι σε απόσταση, απλά επειδή η φωτογραφία είναι κάθετη δεν φαίνεται, αλλά σίγουρα δεν είναι 8 mm περίπου 3.
Μανώλη λες να βάλω άλλης ποιότητα αντίσταση εκεί; Στο σχέδιο είναι οι αντιστάσεις R7, R9



[Μ.Τζωρτζάκης - MTZ audio]

xmm Τα τουβλάκια είδη είναι σε απόσταση, απλά επειδή η φωτογραφία είναι κάθετη δεν φαίνεται, αλλά σίγουρα δεν είναι 8 mm περίπου 3.
Μανώλη λες να βάλω άλλης ποιότητα αντίσταση εκεί; Στο σχέδιο είναι οι αντιστάσεις R7, R9

Συγγνώμη.. που να βάλεις άλλη(καλύτερη) ποιότητα ?
Τα δεδομένα γι αυτό τον ενισχυτή/πλακέτα , είναι τούβλα στα ισχύος , ΑΝΘΡΑΚΟΣ στα gate τών mosfet , metal film μη μαγνητικές η metal oxide στήν ανάδραση (ή και άνθρακος ) και στα υπόλοιπα ΟΤΙ γουσταρεις κι αγαπάς εκτός απο σύρματος



[johzaf]

Κι' ο χορός καλά κρατεί.. λοιπόν έχουν συναρμολογηθεί κατά 90% και οι πλακέτες των τελικών, έχουν ζευγαρωθεί τα τρανζίστορ για τους διαφορικούς ενισχυτές, τις πηγές ρεύματος που ρυθμίζουν το ρεύμα ηρεμίας τις έχω ζεύξει θερμικά με αντίστοιχα led (θερμική σταθερότητα πόλωσης), επίσης έχουν τοποθετηθεί στα gate των mosfet κεραμικές αντιστάσεις ελάχιστης αυτεπαγωγής.
Άντε Μανώλη περιμένω τις βατικές αντιστασούλες για να τραγουδήσει το εργαλείο.



[Μ.Τζωρτζάκης - MTZ audio]

Κι' ο χορός καλά κρατεί.. λοιπόν έχουν συναρμολογηθεί κατά 90% και οι πλακέτες των τελικών, έχουν ζευγαρωθεί τα τρανζίστορ για τους διαφορικούς ενισχυτές, τις πηγές ρεύματος που ρυθμίζουν το ρεύμα ηρεμίας τις έχω ζεύξει θερμικά με αντίστοιχα led (θερμική σταθερότητα πόλωσης), επίσης έχουν τοποθετηθεί στα gate των mosfet κεραμικές αντιστάσεις ελάχιστης αυτεπαγωγής.
Άντε Μανώλη περιμένω τις βατικές αντιστασούλες για να τραγουδήσει το εργαλείο.

Ταξιδεύουν !
Καλημέρα



[johzaf]

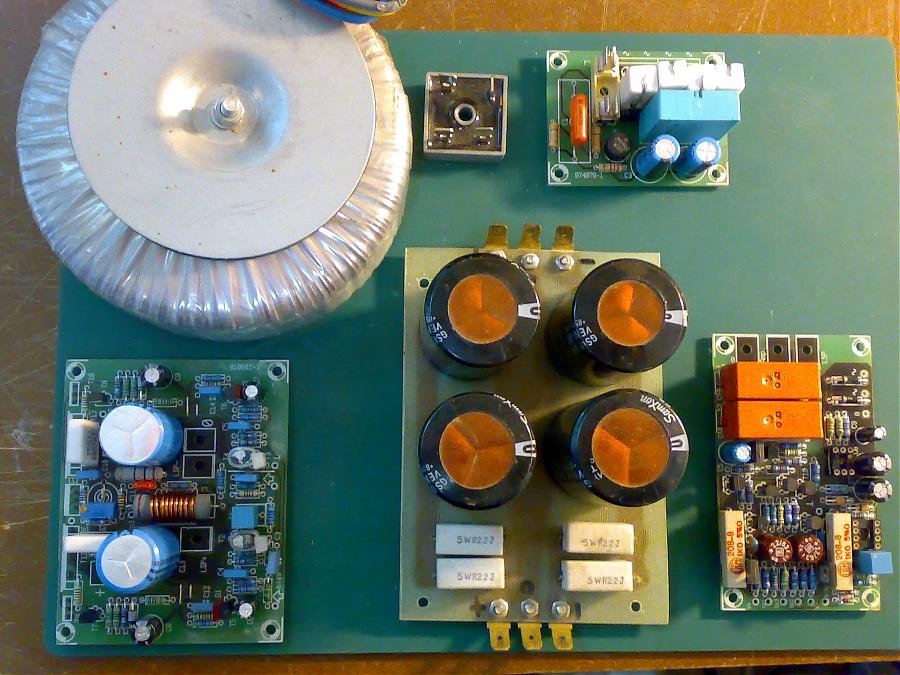

Όλες οι πλακέτες είναι πλέον συναρμολογημένες και περιμένουμε την άφιξη του κουτιού.
Ευχαριστώ θερμά τον Μανώλη Τζωρτζάκη για την άμεση αποστολή υλικών.



[AS Mocca]

εμένα μου θυμίζει κατάσταση κύρου γρανάζη



[johzaf]

εμένα μου θυμίζει κατάσταση κύρου γρανάζη

Καλά που να δεις και τα δύο κανάλια μαζί, πάντως όταν τα βάλω στου κουτί και καλωδιωθούν μεταξύ τους θα τακτοποιηθούν.



[AS Mocca]

με το καλό. μετά θα το κρατήσεις ή θα το πουλήσεις (έτσι για το γαμώτο) ?



[johzaf]

με το καλό. μετά θα το κρατήσεις ή θα το πουλήσεις (έτσι για το γαμώτο) ?

Συνήθως δεν πουλάω αυτά που φτιάχνω, αλλιώς δεν έχει νόημα η κατασκευή, θα μπορούσα να αγοράσω κάτι έτοιμο.
Πάντως μόλις τελειώσω αυτό θα αρχίσω ένα pus-pull με ΚΤ88 αν η λάμπα μου αρέσει περισσότερο τότε ίσως το δώσω.



[ΜΙΧΑΗΛΟΣ ΓΙΑΝΝΗΣ Heaven]

Τον εχω φτιαξει τον ενισχυτη και ειναι πολυ καλος. Προσεχε γιατι ταλαντωνει ευκολα οπως λεει και ο μανωλης και ιδιαιτερη μνεια δωσε στα μονωτικα. Θα δουλεψει αψογα και ο ηχος του ειναι ιδιαιτερα καλος.



[johzaf]

Re: Απάντηση: CRESCENDO MILLENNIUM ΥΠΟ ΚΑΤΑΣΚΕΥΗ

Τον εχω φτιαξει τον ενισχυτη και ειναι πολυ καλος. Προσεχε γιατι ταλαντωνει ευκολα οπως λεει και ο μανωλης και ιδιαιτερη μνεια δωσε στα μονωτικα. Θα δουλεψει αψογα και ο ηχος του ειναι ιδιαιτερα καλος.
