Γεια σου Τακη με τα ωραια OTL !

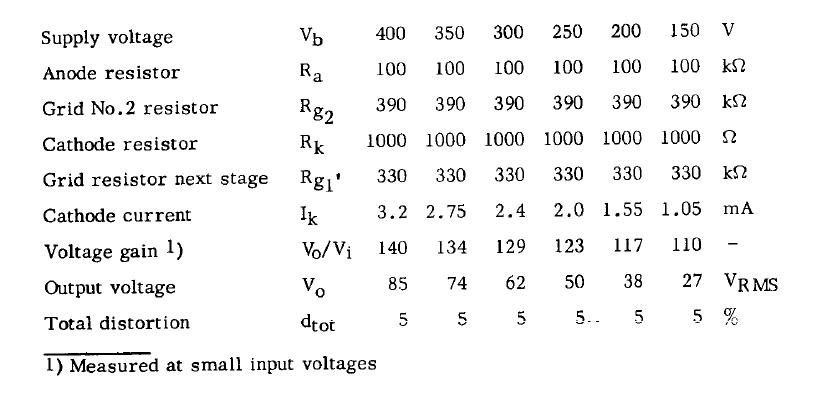

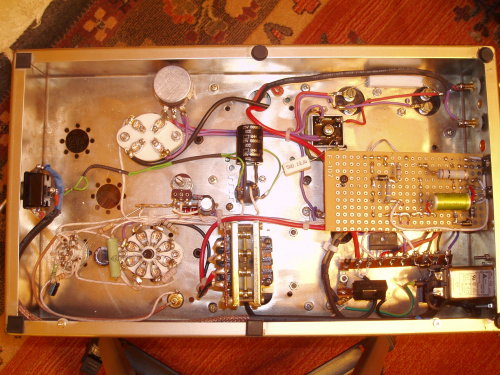

Κοιταξε, το κύκλωμα ειναι βασισμένο στο σχέδιο του shishido (wavac). Απλά εχουν γίνει κανει καποιες μικροαλλαγές. Στο πρωτο στάδιο αντι για την ECC82 που χρησιμοποιεί ο shishido ( αυτος την εχει σε cascode και επειδη δεν τα πολυχωνευω τα cascode ) εχει μπεί μια ΕF86 την οποία την δουλεύω τριοδικά. Στην οδήγηση αντι για την 6F6 χρησιμοποιώ την 6L6gc (επισης τριοδικά) την θεωρω καλή επιλογή - αν και λίγο "σκληρή" αλλα μπορει και γκαζωνει ανετα την 811 δεδομένου οτι χρειαζεται 130 περιπου volt peak to peak οδήγση στο grid για την 811. Εδω εχω 80volt rms οποτε ειναι καλά. Ισως καποια στιγμη να δοκιμάσω και την el34. Το υπόλοιπο τμημα με την τελική και τον interconnect Μ/Τ είναι σχεδόν το ίδιο. Το μόνο που αλλάζει ειναι οτι αντι για τον NC-10 της tango εδω εχω εναν παλι C core 1:1 5k IT (ιδια χαρακτηριστικά με τον NC20F- ειναι αυτός που φαινεται κατω απο το σασσι). Και φυσικα η τελική στην οποία είχα δύο επιλογές. Την 811Α και τον κλωνο της svetlana SV811-3. H πρώτη δουλεύει με θετική ταση στο πλέγμα (περιπου 25-30 volt ) και η δεύτερη με αρνητική.
Τα δοκίμασα και τα δύο και κατεληξα στην SV απλά γιατι ο ηχος της είναι με διαφορά πολύ καλύτερος πιο μεστός με καλυτερη μεσαία περιοχή και το πιο σημαντικό με λιγότερη παραμόρφωση.
Συγκεκριμένα την δουλέυω με ταση 475 volt και -75 volt στο πλέγμα ( σε κατασταση ηρεμίας τραβάει περίπου 81mA) και προς το παρόν χωρίς καθόλου feedback ( ακουγοντας και βλέποντας - παω με οτι αρεσει στα αυτιά μου και δεν μου φαινεται να χρειάζεται παρόλλο που η 811-3 εχει πολυ χαμηλό (μ) ).
Με αυτα τα δεδομένα η λάμπα δίνει τα πρώτα 4 με 5 watt σε Α1 και απο εκεί και μετα πάμε σε Α2. Λογικά αποδίδει ως 12 watt. Ως εκ θαύματος δεν εχω καθόλου hum! αν και παιδευτηκα αρκετα με τις κολοκινεζικες γεφυρες που κυκλοφορουν στην αγορά. Στην τροφοδοσία οι αλλαγες αφορουν κυρίως την χρήση πολυ μεγαλύτερης χωρητικότητας πυκνωτων 2Χ16000μF / καναλι για τα νήματα (αυτος και ο λόγος που δεν εχω θόρυβο ) καθώς και την σταθεροποιηση στα νήματα της 6L6. Ο Μ/Τ εξόδου είναι 5K .

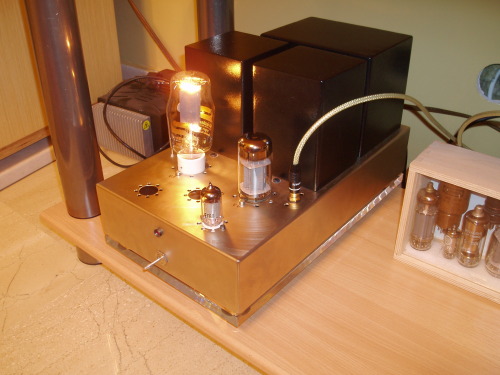

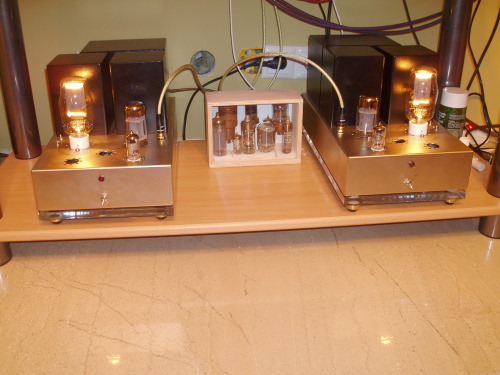

Προς το παρόν ακουω , ακουω , και το μονο που εμεινε ειναι να περιποιηθω λιγο την τροφοδοσία (soft start κατι μικροαλλαγες σε γεφυρες τις "made in china :HTEHETH63: κλπ) γιατι τωρα είναι οπως παλιά με τους πομπούς :shot: με ενα διακόπτη όλα ! και μετα ενα ντου και να τα τοποθετήσω σε κατι καινουρια σασσι που εφτιαξα.
Τωρα τα σχεδια (και τις δυο option 811A kai SV811-3) και περισσότερες λεπτομέρειες τα εχω στην ιστοσελίδα μου μπορεις να τα δεις εκει. (κατι μικροαλλαγες στα σχεδια εχουν γινει - μολις βρω ευκαιρια θα τα ανανεώσω και θα τα ανεβάσω και εδω)
κώστας
