DIY kit προενισχυτή

diaudio

New member
3 December 2006
2
Θεσσαλονίκη
Καλησπέρα σε όλους!

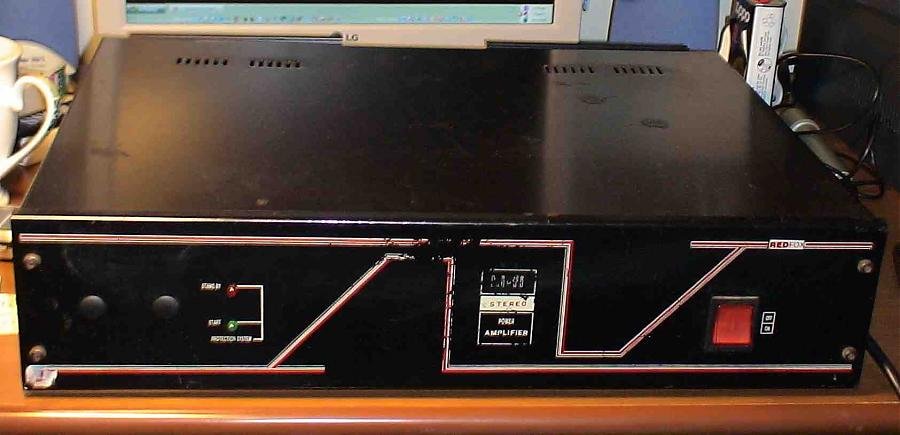

Στο θέμα: έπεσε στα χέρια μου ένας τελικός, κατασκευής κάποιας παλιάς εταιρίας εδώ στη Θεσσαλονίκη (Redfox, συνημμένες εικόνες). Δεν έχω ιδέα πόσο καλός είναι (λειτουργεί, αυτό το ξέρω), ή πως να το διεπιστώσω αυτό με νούμερα, εκτός από το προφανές: να τον ακούσω! Για να τον ακούσω όμως χρειάζομαι προενισχυτή, και φτάσαμε στην ερώτησή μου (sorry αν κούρασα): Αγορά έτοιμου ή DIY; Από το μικρό ψάξιμο σε internetομάγαζα, οι έτοιμοι είναι πανάκριβοι για το budget μου (>400?). Απ'την άλλη το δίκτυο βρίθει σχεδίων και kit, και για έναν αρχάριο... καταλαβαίνετε.:confused:
Η χρήση που θα κάνω στο σύστημα αυτό είναι... ε, δεν ξέρω! Βασικά αφού υπάρχει θέλω να το βάλω να παίξει, και σίγουρα θα με βοηθήσει να υπάρχει ένα σύστημα στο "εργαστήριό μου" να δοκιμάζω τυχόν κατασκευές ηχείων (μόλις τελείωσα ένα ζευγάρι full range με Fostex103e, και ξεκινώ ένα ζεύγος μικρών δίδρομων για γραφείο)

Τα kit που κυκλοφορούν σε τιμές ως 200? αξίζουν για απλή χρήση; Ποιο θα μου προτείνατε;

Να διευκρινίσω ότι οι γνώσεις μου στα ηλεκτρονικά είναι κάπως περιορισμένες... Η μόνη μου εμπειρία από κολλητήρι είναι η κατασκευή crossover από έτοιμο σχέδιο (Audax based Home theater system, σχέδιο του D'Appolito), και κανα δυο κιτάκια SmartKit, για εξάσκηση

ΕΥΧΑΡΙΣΤΩ


Attachments

  • Redfox1.jpg
    51.8 KB · Views: 168
  • Redfox2.jpg
    111.1 KB · Views: 174
  • Redfox3.jpg
    115.1 KB · Views: 189
Last edited:

dtrif

New member
22 June 2006
46
Μπορείς να τον ακούσεις συνδέοντας ένα απλό ποτενσιόμετρο για να ρυθμίζεις την ένταση, ή και απευθείας από Cd player αν στο player υπάρχει ρύθμιση της στάθμης εξόδου (ένταση).
Επίσης ένας απλός προενισχυτής που λειτουργεί ικανοποιητικότατα βρίσκεται εδώ:
http://myweb.tiscali.co.uk/nuukspot/decdun/gainclone2.html
(Simple Class A discrete buffer circuit). Είναι πολύ εύκολο να φτιαχτεί χωρίς τυπωμένο κύκλωμα.
Εαν δεν θέλεις απλά να τον δοκιμάσεις αλλά θέλεις κάτι να σου "μείνει", τότε αλλάζει το πράγμα και θα σου πρότεινα κάτι με ολοκληρωμένα και πολύ καλό τροφοδοτικό, σε κουτάκι με άπειρη προσοχή στις καλωδιώσεις.


diaudio

New member
3 December 2006
2
Θεσσαλονίκη
KALIMERA
GIATI THELEIS NA PEXIS FULL RANGE ME TRANZISTOR KAI DEN KITAS KATI SE LAMPA ESTO KAI OLOKLIROMENEO ?
FILIKA ANTONIS

Αντώνη είναι στα άμεσα σχέδια να πάρω τα ηχεία αγκαλίτσα και να πάω να τα ακούσω σε λάμπα (παρεπιπτόντως: που μπορεί να το κάνει κάποιος αυτό στη Θεσσαλονίκη; ). Η αλήθεια είναι ότι δεν είχα ως τώρα την ευκαιρία να ακούσω προσεκτικά λάμπα. Θα ήθελα να φτιάξω ή αγοράσω κάτι, ο μόνος λόγος που με κρατά μακριά απ'τις λαμπάτες υλοποιήσεις είναι -φυσικά- η τιμή...

Ερώτηση: τι παίζει με τους παθητικούς προενισχυτές; Θεωρητικά είναι πολύ ευκολότεροι στην κατασκευή, αν έχω καταλάβει καλά όλα παίζονται στην ποιότητα του ρυθμιστικού της έντασης. Υπάρχουν άλλες προυποθέσεις - απαιτήσεις; Δουλεύουν με οτιδήποτε τελικό;

Last edited:

3dgs

Established Member
19 June 2006
209
Athens
rikse mia matia kai se auta edo...

http://users.otenet.gr/~athsam/preamp_line_2_gr.htm
http://users.otenet.gr/~athsam/
http://sound.westhost.com/projects-2.htm

auto to exo katskeuasi kai pezi mia xara..
http://myweb.tiscali.co.uk/nuukspot/decdun/gainclone2.html


Δημήτρης Δ.

Supreme Member
21 June 2006
5,426
Re: Απάντηση: DIY kit προενισχυτή

Αντώνη είναι στα άμεσα σχέδια να πάρω τα ηχεία αγκαλίτσα και να πάω να τα ακούσω σε λάμπα (παρεπιπτόντως: που μπορεί να το κάνει κάποιος αυτό στη Θεσσαλονίκη; ). Η αλήθεια είναι ότι δεν είχα ως τώρα την ευκαιρία να ακούσω προσεκτικά λάμπα. Θα ήθελα να φτιάξω ή αγοράσω κάτι, ο μόνος λόγος που με κρατά μακριά απ'τις λαμπάτες υλοποιήσεις είναι -φυσικά- η τιμή...

Ερώτηση: τι παίζει με τους παθητικούς προενισχυτές; Θεωρητικά είναι πολύ ευκολότεροι στην κατασκευή, αν έχω καταλάβει καλά όλα παίζονται στην ποιότητα του ρυθμιστικού της έντασης. Υπάρχουν άλλες προυποθέσεις - απαιτήσεις; Δουλεύουν με οτιδήποτε τελικό;

Ξεκινα μ εναν παθητικο και ενα καλο ποτ. Φροντισε ομως να ειναι μεγαλο το κουτι, ωστε αν διαπιστωσεις οτι δεν σου κανει το μετατρεπεις..

ΥΓ Χρησημοποιω λαμπατους προενισχυτες για δυο λογους:
ειναι πιο ευκολοι στην κατασκευη
ειναι πιο φτηνοι


aroS3

Senior Member
19 June 2006
559
Αθήνα
Δημήτρη η απλότητα της κατασκευής και το κόστος μεταξύ λαμπάτων προ και solid state είναι πάντα σχετικό. Το πρό που πόσταρε ο φίλος Γιάννης 3dgs λογικά δεν ξεπερνάει τα 100 ευρώ με ποτ της Alps και τελεστικούς ΝΕ5534

P.S Για ρώτα με πόσο πήγε ο Blue Velvet με σταθεροποιήσεις λαμπάτες και SS, ALPS pot, Mundorf caps, KIWAME κ.λπ......

Last edited:

Δημήτρης Δ.

Supreme Member
21 June 2006
5,426
Δημήτρη η απλότητα της κατασκευής και το κόστος μεταξύ λαμπάτων προ και solid state είναι πάντα σχετικό. Το πρό που πόσταρε ο φίλος Γιάννης 3dgs λογικά δεν ξεπερνάει τα 100 ευρώ με ποτ της Alps και τελεστικούς ΝΕ5534

P.S Για ρώτα με πόσο πήγε ο Blue Velvet με σταθεροποιήσεις λαμπάτες και SS, ALPS pot, Mundorf caps, KIWAME κ.λπ......

Ποσο πήγε ο Blue Velvet με σταθεροποιήσεις λαμπάτες και SS, ALPS pot, Mundorf caps, KIWAME κ.λπ......?:grinning-smiley-043

Φυσικα, ακριβα υλικα μπορεις να βαλεις σε οποιαδηποτε κατασκευη φυσικα σ αυτην του λινκ. Εσυ μιλας για μια πολυ προσεγμενη σε υλικα ακριβη κατασκευη
Δες ενα "απλο" προενισχυτη εδω πχ:
http://www.diyparadise.com/simplepreamp.html

Ειχα φτειαξει κατι παρομοιο με κοστος πιο κατω απο 100 ευρα (Αμα θες γραφω αναλυτικα ποσο κοστισε το καθε κομματι) ετσι για πλακα.
Μετα εφτειαξα ενα σταθεροποιημενο τροφοδοτικο με μια εσλ86, πραγμα που αν το αναλυσουμε περισσοτερο κοστολογιακα ουσιαστικα σε αποδεσμευει απο την αναγκη υπαρξης choke (το δευτερο ακριβοτερο κομματι, μετα τον μετασχηματιστη τροφοδοσιας) ειδικα αν θες να τραβας πολλα mΑ.
Φυσικα, πολλοι υποστιριζουν οτι η σταθεροποιημενη Β+ δεν "ακουγεται καλα" αλλα σ αυτο το θεμα, το προβλημα ειναι το κοστολογιο, αν δεν κανω λαθος...


Τελος πιστευω οτι μ αυτο το μπατζετ φτειαχνεις κατι καλουτσικο με `φτηνες` ρωσικες λαμπες πχ 6Ν1Π, που αργοτερα το τελειοποιεις (Αν θες και Αν μπορεις)....


fotio

Senior Member
22 November 2006
448
Συγνώμη δεν έχω καταλαβει.Πού χρειάζεται ένας προενισχυτής?Θέλω να φτιάξω κάτι με τον t-amp.Θα μου χρειαζόταν και εμένα ενας προ.?


Μ.Τζωρτζάκης - MTZ audio

AVClub Addicted Member
17 June 2006
1,891
ΠΕΙΡΑΙΑΣ
Re: Απάντηση: DIY kit προενισχυτή

Αυτά τα δύο BC550 δεξιά σε τι χρησιμεύουν;

Ψιλομετατρέπουν τήν PP έξοδο σε SE , αυξάνοντας ελαφρά και το ρεύμα ηρεμίας .....
.....στον αντίποδα η σχεδίαση DC coupled ΧΡΕΙΑΖΕΤΑΙ πυκνωτή γιατί το SINK αυτό ρημάζει τίς παραμέτρους DC , ενώ έχει και ένα αξιοσημείωτο drift μέχρι να ζεσταθεί - κρυώσει κλπ κλπ ΚΑΙ το offset τής εισόδου υποφέρει κάπως απο τήν αναδραση

Βεβαίως το κύκλωμα αυτό έχει άλλο ήχο , λόγω διαφορετικής λειτουργίας , αλλης εμπέδησης , αλλου εύρους ......οπότε περί ορέξεως τα γνωστά
