JAIRO , ΚΑΤΑΣΚΕΥΗ ΔΙΔΡΟΜΟΥ ΗΧΕΙΟΥ ΒΑΣΗΣ

jvalacas

Established Member
8 July 2006
110
Αθήνα
Περιττό να προσθέσουμε σε αυτό το σημείο ότι στα συνηθισμένα ηχεία του εμπορίου δεν περιλαμβάνονται τέτοιες 'πολυτέλειες', φυσικά για λόγους κόστους..

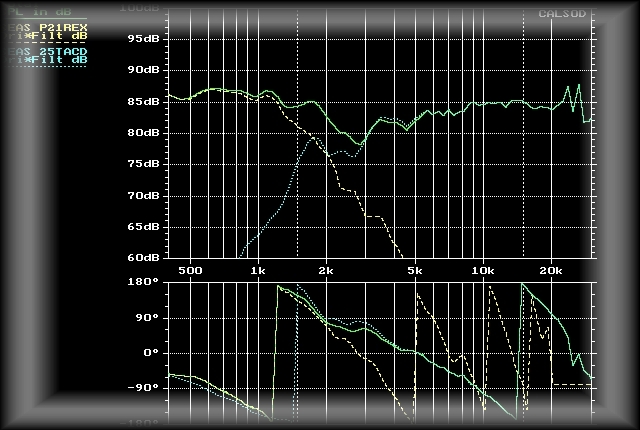

Και τέλος, για την ιστορία παραθέτουμε και το διάγραμμα της απόκρισης SPL των δύο ακουστικών κλάδων του ηχείου..



Οσοι ασχολούνται με τα ψιλά γράμματα της φάσης εύκολα θα παρατηρήσουν ότι τα δύο μεγάφωνα, στην περιοχή διασταύρωσης (2kHz), έχουν πολύ μικρή διαφορά φάσης (+/- 30 μοίρες max) γεγονός που προσδίδει στο ηχείο εξαιρετικές ικανότητες σε θέματα τοποθέτησης των μουσικών οργάνων και των φωνών στον χώρο..

Last edited:

jvalacas

Established Member
8 July 2006
110
Αθήνα
Το πηνίο των 2.4mH καλό είναι να είναι από σύρμα 2.5 mm για να διατηρηθεί χαμηλά η ωμική αντίσταση και να εξασφαλιστεί υψηλό damping factor από τον ενισχυτή..

Φυσικά η καλωδίωση του ηχείου αλλά και η καλωδίωση σύνδεσης θα πρέπει να είναι από μεγάλης διατομής αγωγούς..

Από λάθος μου (μπερδεύτηκα με το αντίστοιχο πηνίο σε άλλο δίδρομο ηχείο της MTZ που είναι σε εξέλιξη) αναφέρω 2.5mm σύρμα στο παραπάνω πηνίο αντί του ορθού 1.6mm.

Γενικότερα το εν λόγω πηνίο υλοποιείται άνετα και ποιοτικά με κοίλο κυλινδρικό πυρήνα με 'απαλό' σχετικό συντελεστή μαγνητικής διαπερατότητας περίπου 1.85..


Μ.Τζωρτζάκης - MTZ audio

AVClub Addicted Member
17 June 2006
1,891
ΠΕΙΡΑΙΑΣ
Από λάθος μου (μπερδεύτηκα με το αντίστοιχο πηνίο σε άλλο δίδρομο ηχείο της MTZ που είναι σε εξέλιξη) αναφέρω 2.5mm σύρμα στο παραπάνω πηνίο αντί του ορθού 1.6mm.

Γενικότερα το εν λόγω πηνίο υλοποιείται άνετα και ποιοτικά με κοίλο κυλινδρικό πυρήνα με 'απαλό' σχετικό συντελεστή μαγνητικής διαπερατότητας περίπου 1.85..

Καλημέρα ...με πρόλαβες (για το πηνίο )-bye-
..όποιος τήν νύκτα περπατεί, λάσπες και ...πατεί :grinning-smiley-043


Vassilis-7-

New member
6 June 2010
82
Ξεθαβω το παρον, εχοντας την εξης σε ερωτηση!.
Στο schematic του crossover, αναφερονται τιμες για τις αντιστασεις τις οποιες δεν καταλαβαινω!. 12R 18R 9R1 (και μεσα στην παρενθεση 8R2-10R)
Mπορει καποιος να μου εξηγησει λιγο αυτες τις τιμες? Δεν θα επρεπε να υπαρχει και μια τιμη σε watt για τις αντιστασεις?

Ευχαριστω εκ των προτερων και συγνωμη που που ξεθαψα νημα 10ετιας!


Tsakalos!

Supreme Member
8 December 2009
5,294
Samos!
Καλημερα... Αν θυμαμαι καλα , ειναι kiwame, 5watt οι εν σειρα, και 2watt οι παραλληλες.. αλλα εχω φτιαξει το ηχειο προ πολου και δεν θυμαμαι..


platon

AVClub Addicted Member
19 June 2006
1,506
Οι τιμες οπως αναφερονται, ειναι π.χ....... 12R σημαινει 12 Ωμ και 9R1 σημαινει 9,1 ωμ .
Αυτο που ειναι σε παρενθεση (8R2-10R) σημαινει οτι αυτη η αντισταση μπορει να ειναι απο 8,2ωμ εως 10ωμ. Απ' οτι θυμαμαι πρεπει να ειναι στο τουητερ.


Vassilis-7-

New member
6 June 2010
82
Ευχαριστω για τις διευκρινησεις, αν καποιος γνωριζει με βεβαιοτητα τα watt ας ενημερωσει!. Να ειστε ολοι καλα!


john gabriel

AVClub Enthusiast
Καλησπέρα αυτά τα ηχεια διατιθονται προς πωληση? εχω μπει στο site αλλα δεν γραφει κατι ! ωστοσο οφειλω να ομολογησω ότι πρεπει να είναι ποιοτικα και ψαγμένα! θυμιζουν audio spectrum αλλα οι καμπινες είναι πιο καλοβολες με τα μεγάφωνα της seas όλα τα λεφτα ! από εμενα εχετε ένα μεγαλο μπραβο!::grinning-smiley-043


Vassilis-7-

New member
6 June 2010
82
Απ οτι βλεπω στο diyaudio Πωλειται ως κιτ που θελει συναρμολογηση, τουλαχιστον ισχυει πριν καποια χρονια!. Μπορεις αν ενδιαφερεσαι να παρεις τηλεφωνο!
