Υβριδική βάση ανάρτησης προβολέα σε τοίχο

spytsi

Senior Member
18 February 2010
596
NorthWest
Εδώ και λίγες μέρες παρέλαβα τον προβολέα EPSON EH-TW9000W. Θέλοντας να αποφύγω να τρυπήσω το ταβάνι, τον τοποθέτησα σε μια ανθεκτική DIY υβριδική βάση ψηλά στον τοίχο, λίγο χαμηλότερα απ' την οροφή.

Η βάση χαρακτηρίζεται υβριδική, επειδή αποτελείται από δύο άσχετα μεταξύ τους κομμάτια διαφορετικών εταιρειών, στα οποία κατέληξα μετά από αρκετό ψάξιμο:


  • Βάση προσαρμογής σε προβολέα της CHIEF (μοντέλο SLBU)

CHIEF SLBU.jpg


  • Βάση τοίχου τηλεοράσεων με διπλή άρθρωση της Hama (μοντέλο LCD-Wandhalterung Next2). Εκτείνεται στα 41,5 εκ., απόσταση αρκετή ώστε ο προβολέας και τα καλώδια των συνδέσεών του να μη βρίσκουν στον τοίχο. Μπορεί να περιστραφεί αριστερά-δεξιά, περιορίζοντας έτσι την ανάγκη για υπερβολικό οριζόντιο lens shift. Πολύ σημαντικό ότι το πρώτο της μπράτσο είναι διπλό, γεγονός που τής δίνει τη δυνατότητα να σηκώνει βάρος μέχρι 30 κιλά, τιμή υπερεπαρκής για το συνδυασμένο βάρος της CHIEF με τους περισσότερους προβολείς. Η τετράγωνη πλακέτα της είναι αποσπώμενη και περιστρεφόμενη, με δυνατότητα να έρθει και σε οριζόντια θέση, την οποία επιθυμούμε για τους προβολείς.
Hama LCD-Wandhalterung Next2.jpg


Η τροποποίηση της Hama -ουσιαστικά δλδ το DIY κομμάτι της κατασκευής- ήταν η διάνοιξη 4 οπών στην πλακέτα, προκειμένου να προσαρμοσθεί η CHIEF.

Ο προβολέας έχει μια πληθώρα υποδοχών για βίδες στην κάτω επιφάνεια (συνολικά 9), επί των οποίων μπορεί πρακτικά να προσαρμοσθεί οποιαδηποτε βάση ανάρτησης.

EPSON (bottom side) (Small).jpg

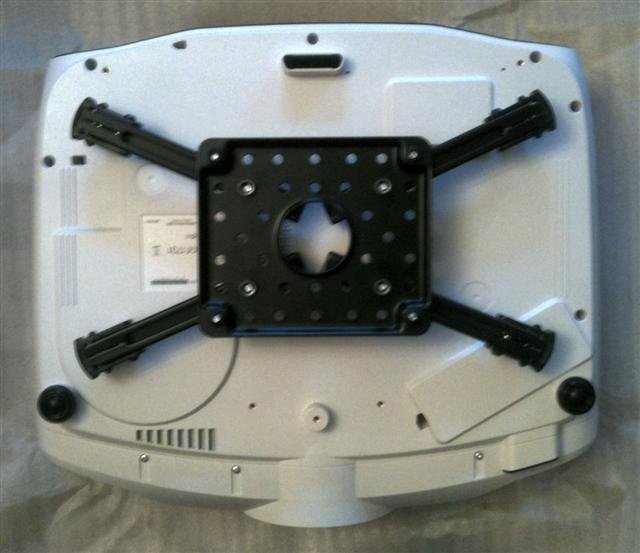

Εδώ η προσαρμογή της CHIEF στον 9000W.

EPSON - CHIEF (Small).jpg


Ακολούθως η προσαρμογή της πλακέτας της Hama πάνω στην CHIEF. Το βέλος δείχνει μία απ' τις 4 τρύπες που χρειάσθηκε να γίνουν στην πλακέτα.

EPSON - CHIEF - HAMA (Small).jpg


Et voila, ο προβολέας ψηλά στον τοίχο, στην τελική του θέση.

EPSON @ final position (Medium).jpg


Η βάση φαίνεται αρκετά γερή, έτσι μάλλον δε χρειάζεται ν' ανησυχώ όπως οι Γαλάτες, μήπως τυχόν κάποια στιγμή μού 'ρθει ο "ουρανός" στο κεφάλι!
:vollkommenauf:


spytsi

Senior Member
18 February 2010
596
NorthWest
[Εφόσον η κατηγορία DIY αφορά μόνο στο δικάναλο ήχο,
παρακαλώ να μεταφερθεί από κάποιον διαχειριστή στην
κατηγορία των προβολικών μέσων. Ευχαριστώ!]


Αντωνης Β

AVClub Addicted Member
18 June 2006
2,483
να υποθέσω ότι το φωτιστικό σου (προς το πανί προβολής) δεν είναι κρεμαστό.

Τι περιθώριο έχουμε για ένα κρεμαστό φωτιστικό περίπου 80-100 εκατ. αν δεν υπάρχει η δυνατότητα να μπει πιο χαμηλά ο προβολέας?

μεγειά...!!!


spytsi

Senior Member
18 February 2010
596
NorthWest
Re: Απάντηση: Υβριδική βάση ανάρτησης προβολέα σε τοίχο

Καλησπέρα Αντώνη, thanks!

Το φωτιστικό είναι κρεμαστό, ρυθμιζόμενου ύψους. Κατεβαίνει μέχρι τα 70 εκ. απ' την οροφή, ενώ το κέντρο του φακού βρίσκεται στα 37 εκ. Αυτό σημαίνει ότι, για να λειτουργήσει η πατέντα, θα πρέπει το φωτιστικό να είναι κολλητό στην οροφή, ή, αν είναι κρεμαστό, να βρίσκεται εκτός της πορείας της φωτεινής δέσμης.

Τοποθετώντας το αρθρωτό τμήμα της Hama εκτεταμένο σε ευθεία, κάθετα στον τοίχο, η δέσμη βρίσκει. Αν ωστόσο στρέψω τα σκέλη -και κατά συνέπεια τον προβολέα- προς τα αριστερά (όπως βλέπει την οθόνη), τότε η δέσμη περνάει 1-2 εκ. απ' το φωτιστικό, όσο περίπου είχα υπολογίσει πριν αρχίσω τα τρυπήματα για την εγκατάσταση της βάσης.


Αντωνης Β

AVClub Addicted Member
18 June 2006
2,483
υπάρχει πιθανότητα να μπει βάση που απο τη δική σου θέση "στάθμευσης" να κατεβαίνει πχ 50-60 εκατ. κάτω το φωτιστικό...???

υπάρχει περίπτωση να βάλεις φώτο από το πλάι με ανοικτό το βραχίονα...???


spytsi

Senior Member
18 February 2010
596
NorthWest
Re: Απάντηση: Υβριδική βάση ανάρτησης προβολέα σε τοίχο

υπάρχει πιθανότητα να μπει βάση που απο τη δική σου θέση "στάθμευσης" να κατεβαίνει πχ 50-60 εκατ. κάτω το φωτιστικό...???

Αν κατάλαβα σωστά, εννοείς να παρεμβάλουμε κάτι μεταξύ της τετράγωνης πλακέτας της Hama και της
CHIEF, ώστε το σύστημα CHIEF-προβολέας να κατέβει σε χαμηλότερο ύψος?

Για την εγκατάσταση στη συγκεκριμένη θέση δε χρειάστηκε να αναζητήσω τέτοια λύση. Φαντάζομαι όμως
ότι με λίγη έρευνα για το υλικό που θα μπορούσε να παρεμβληθεί (ίσως ένας μεταλλικός σωλήνας) και
πειραματισμό ως προς την κατασκευή, δε θα ήταν δύσκολο να γίνει αυτό που λες.

Ορίστε μερικές ακόμη φωτογραφίες, που δείχνουν τη βάση στην τελική της θέση. Απ' την προφίλ λήψη
θα καταλάβεις καλύτερα πώς είναι τοποθετημένη. Ο βραχίονας βρίσκεται σε μια ενδιάμεση θέση, ούτε
εντελώς ανοιχτός προς τα έξω, ούτε τελείως στραμένος προς τον τοίχο.


EPSON hanging (profile 1) (Small).jpg

EPSON hanging (profile 2) (Small).jpg

EPSON hanging (down right oblique) (Small).jpg


drspiros

AVClub Addicted Member
Θα σου πρότεινα να βάλεις 1-2 γάντσους στο ταβάνι και να κρεμάσεις από κει έναν (ελαστικό) ιμάντα που θα "αγκαλιάζει" το σώμα του προβολέα, ώστε να μειώνεται το βάρος του (ουσιαστικά την ένταση της βαρύτητας που ασκείται από το έδαφος).


spytsi

Senior Member
18 February 2010
596
NorthWest
2+ χρόνια μετά, το σύμπλεγμα βάσης ανάρτησης και προβολέα
δεν έχει μετατοπισθεί ούτε εκατοστό. Για το συγκεκριμένο βάρος,
αποδεικνύεται εξαιρετικά σταθερή κατασκευή. Θα μπορούσε να με
προβληματίσει μόνο αν χρειαστεί μελλοντικά να κρεμάσω κάποιον
αισθητά βαρύτερο προβολέα.
