AK4490EQ x2pcs + AK4118BTL DACs

[paulmarinis]

Σκεφτομαι να φτιαξω το πρωτο μου ΔΑΚ και εψαξα λιγο στο ιντερνε και ειδα αυτο

https://www.ebay.com/itm/AK4490EQ-x...e=STRK:MEBIDX:IT&_trksid=p2055119.m1438.l2649

Ξερει κανεις τιποτα για αυτο?
Εψαξα στο forum λιγο αλλα δεν βρηκα κατι για αυτο.
δεν θελω κατι ακριβο και θελω κατι με το ΑΚ.
επισης πιο ΑΚ ειναι το πιο καλο τελικα? AK4490 , AK4495 , AK4498?



[takis]

αυτό ειναι έτοιμο γιατί δεν κοιτάς το δικό μας αυτό που φτιάχνεται σιγά σιγά εδώ μέσα και το εχουμε ακούσει και ξέρουμε τι λέει

http://avclub.gr/forum/showthread.php/152981-AK4490-DAC-by-avclub-gr



[paulmarinis]

ναι το εχω δει του avclub....φοβαμαι οτι ειμαι λιγο amateur για αυτο
δεν νομιζω να μπορεσω να κολισω τα surface mount



[takis]

αυτό που έβαλες κανείς δεν ξέρει πως παίζει και πόσο σωστά ειναι σχεδιασμένο από την άλλη ειναι σχετικά φτηνό, δεν ξέρω αν θα το δοκίμαζα πάντως



[paulmarinis]

ειδα να το προτινουν στο diyaudio για αυτο ειπα να ρωτισω εδω αν καπιος ξερει τιποτα



[takis]

περίμενε μήπως απαντηση κάποιος άλλος αλλιώς το αγοράζεις και κάνεις δοκιμή



[vasilis11]

Εκεί που γράφει AK4490EQ x2pcs, σημαίνει ότι χρησιμοποιεί για την μετατροπή δύο dac;



[paulmarinis]

αποτι καταλαβα πρεπει να ειναι ενα τσιπακι για καθε καναλι, δεν βγαζω ακρη με τα αγγλικα τους.
εδω εχει πιο καλες φωτογραφιες...

https://www.aliexpress.com/item/USB...inished-DOP-DSD-package-XMOS/32808812608.html

και εδω ειναι το λινκ απο το DIYaudio που το βρηκα

http://www.diyaudio.com/forums/digital-line-level/307799-beginner-diy-dac-recommendation.html



[Δημήτρης Δημητρακούδης]

Τυπική άπω-Ανατολίτικη πλακέτα, με φτηνά εξαρτήματα και ερασιτεχνική σχεδίαση.

Λογικά θα δουλεύει, αλλά θα παίζει "στα λεφτά του". Δεν είναι κακό για εισαγωγικό diy dac πάντως. Το καλό με το "απλωμένο" layout της πλακέτας είναι ότι προσφέρεται για "χέριασμα", αν έχεις διάθεση.

Αν δεν έχεις και αν σε ενδιαφέρει πρωτίστως η ποιότητα ήχου, εγώ θα έπαιρνα αυτό: https://www.ebay.com/itm/ES9038-Q2M...357070?hash=item3f86ca7dce:g:b3EAAOSwk6ZZt-MN



[vasilis11]

Έχω ξεκινήσει το ψάξιμο και μέχρι στιγμής μου αρέσει αυτό με το ak4490 γιατί μπορεί να μπει σχετικά εύκολα χέρι. Ιδιαίτερα στο αναλογικό στάδιο , αλλά και στην τροφοδοσία.



[paulmarinis]

Υπαρχει το ιδιο με το ακ4495.
Ενα απλο και σχετικα φτηνο δακ θελω αλλα να παιζει και αρκετα καλα στη πρωτη φαση να δω πως και τι, και μετα αν ειναι δοκιμαζω και τιποτα πιο δυσκολο. Θα δω και αυτο με το εσ9038, ευχαριστω



[lemon]

Χρόνια Πολλά.
Το αρκετά καλά είναι υπό αμφισβήτηση, αυτό συνήθως προέρχεται όχι μόνο από πολύ καλό DAC αλλά κυρίως από την υλοποίηση των περιφερειακών και κυρίως της τροφοδοσίας.
Η τροφοδοσία κοστίζει αρκετά ευρώ και πολλές φορές είναι παραπάνω από τη μισή αξία του μηχανήματος.

Το μια χαρά, είναι μάλλον αυτό που του ταιριάζει και εφόσον θέλεις να κάνεις παιχνίδι μαζί του, δίχως να έχεις ξοδέψει πολλά, είναι νομίζω και το νόημα αυτού που ψάχνεις.

Καλή Χρονιά παιδιά με δημιουργικές κατασκευές.



[paulmarinis]

καλημερα , τελικα πηρα το sabre dac γιατι το αλλο δεν εφτασε ποτε.
αλλα δεν μπορω να το συνδεσω.

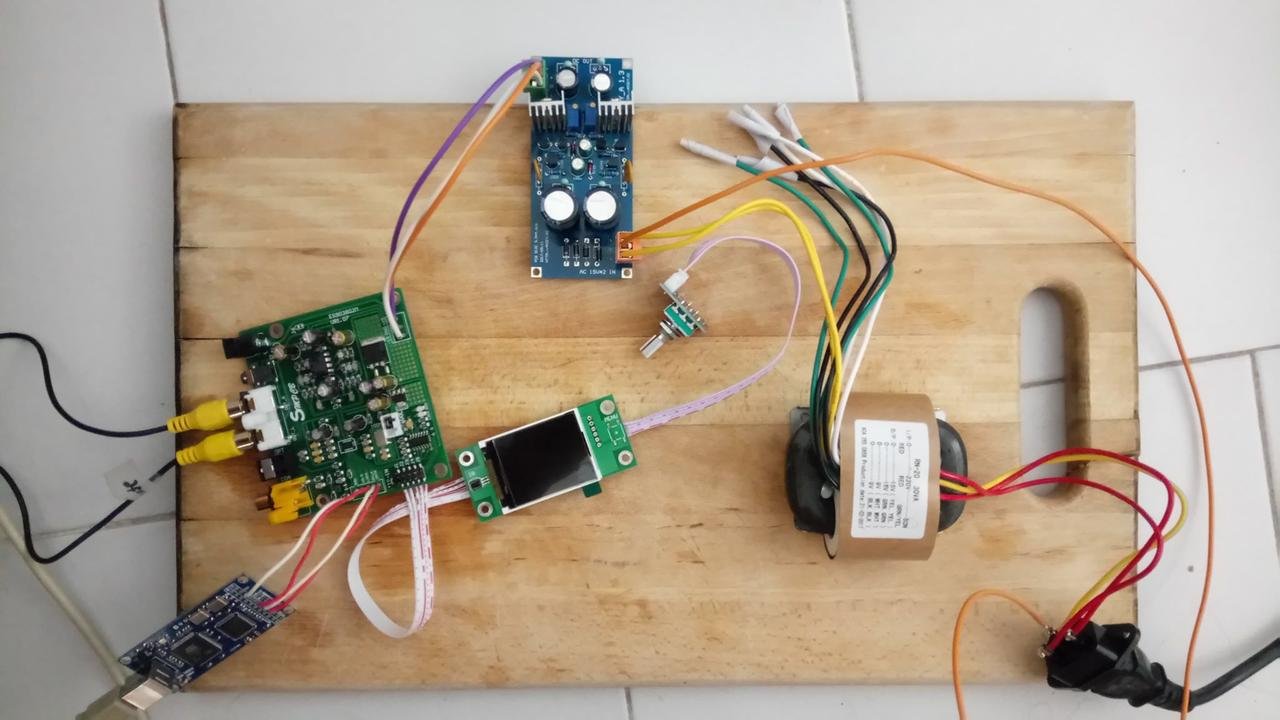

ενω εχει ρευμα απο το τροφοδοτικο και την πλακετα τροφοδοσιας το dac δεν βγαζει τιποτα.
μετρησα με το πολυμετρο εκει που βγαινει σημα για την οθονη ενω επρεπε να ειναι 5V εχει 2V
μηπως εχει κατι με τα jumperakia?



[paulmarinis]

κατι με τις κολισεις του ρευματος ειναι μαλλον....



[Δημήτρης Δημητρακούδης]

Δεν την ξέρω καθόλου τη συγκεκριμένη πλακέτα. Μάλλον της αξίζει δικό της νήμα, εδώ είναι για AKM dacs.

Αυτό που παρατηρώ και μα παραξενεύει είναι ότι έχεις συνδέσει τη γη του δικτύου της ΔΕΗ με την πλακέτα του τροφοδοτικού. Είσαι σίγουρος ότι είναι ΟΚ αυτή η συνδεσμολογία;



[saganakis]

Απάντηση: Re: AK4490EQ x2pcs + AK4118BTL DACs

Μάλλον έχει δίκιο ο Δημήτρης.
Το τροφοδοτικό σου είναι συμμετρικό, μιας και βλέπω δύο σταθεροποιητές στη πλακέτα τροφοδοσίας.
Αυτό σημαίνει ότι θέλεις δύο τυλίγματα από το μετασχηματιστή σου ενώ βλέπω ότι χρησιμοποιείς ένα με μεσαία λήψη τη Γη(?) του δικτύου.
Μάλλον είναι και λίγο επικίνδυνο!



[Στέλιος Περγιουδάκης]

Θα βρεθεί η λύση σίγουρα με την εδώ βοήθεια , αλλά σε παρακαλώ μόνωσε το ΙΕC βύσμα των 230V μην έχουμε κανένα δυσάρεστο.
Δεν είναι θέμα το πόσο έμπειρος είναι ο καθένας, αλλά η κακιά η ώρα....



[takis]

ενα απο τα καλωδια του μ/τ που εχεις μονωμενα ειναι το κοινο δλδ η μεσαια ληψη που χρειαζεται για λειτουργησει σωστα το τροφοδοτικο σου η γη του δικτυου 220ω δεν πρεπει να παει στο τροφοδοτικο για αυτο και δεν εχεις σωστες τασεις

αν δεν ξερεις ποιο ειναι βγαλε μια κοντινη φωτο του μ/τ να δουμε τι γραφει στο ασπρο χαρτι εκει λεει πως πανε τα καλωδια του δευτερευοντως και τι τασεις δινουν



[paulmarinis]

Ευχαριστω για την βοηθεια, θα μονωσω τις συνδεσεις

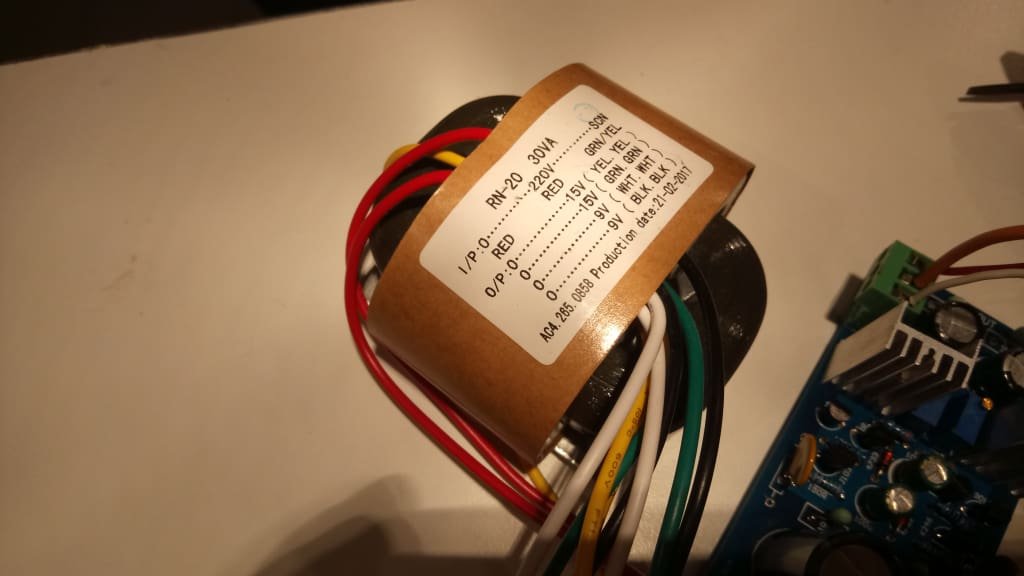

ο μετασχηματιστης ειναι ο παρακατω...



και εδω το τροφοδοτικο ...

https://www.ebay.com/itm/Dual-DC-12...e=STRK:MEBIDX:IT&_trksid=p2057872.m2749.l2649

και ο μετασχηματιστης

https://www.ebay.com/itm/AC-220V-30...255028?hash=item43e70ddff4:g:-d4AAMXQDnpTbJmJ

δεν καταλαβα πως να τα συνδεσω ακριβως...την γηωση την εβαλα μετα, οταν δεν γινοταν τιποτα....
παντως στην πλακετα τροφοδοτικου εχω στην εξοδο 15V



[saganakis]

Απάντηση: Re: AK4490EQ x2pcs + AK4118BTL DACs

Λοιπόν, θα πάρεις το ένα κίτρινο και το ένα πράσινο και θα τα στρίψεις μεταξύ τους ώστε να τα βραχυκλώσεις (στον αέρα, μην τα συνδέσεις στη πλακέτα ακόμα).
Τώρα με ένα πολύμετρο μέτρα την εναλλασσόμενη τάση μεταξύ των άλλων δύο καλωδίων, κίτρινου και πράσινου. Θα πρέπει να μετρήσεις περίπου 30V ac.
Αν δεν σου βγάζει τη σωστή τάση κάνε εναλλαγή των κίτρινων ή των πράσινων καλωδίων και ξαναμέτρα.
Μόλις σου βγει η σωστή τιμή, βάλε τα δύο που έχεις βραχυκυκλώσει στο "0" της πλακέτας του τροφοδοτικού και τα άλλα δύο στα "~".
