διακόπτης έναυσης

[supersonic]

πήρα έναν διακόπτη γιά να ανοιγοκλείνω το βουβάλι.
Εχει και ένα led ενσωματωμένο ή τέλος πάντων κάτι τέτοιο.
Εχει δυό επαφές γιά τη λειτουργία του διακόπτη και άλλες δυό μικρότερες που μάλλον είναι γιά το led.
Τελικά τι τάση μπορεί να παίρνει ?



[kokar]

Δοκίμασε με ένα πολυμετρο στην θέση που μετράς διόδους να δεις την
πολικότητα του led και μετά δες εδώ για να υπολογίσεις την
προστατευτική αντίσταση που πρέπει να βάλεις σε σειρά με το led



[supersonic]

Μά Κώστα αυτό υποτίθεται θα διακόπτει 220...

η πολικότητα του λεντ είναι σημειωμένη επάνω.
Πως το τροφοδοτώ είναι το ουσιαστικό πρόβλημα



[kokar]

το led δεν έρχεται σε επαφή με το 220.
είναι 2 υλικά ( το led και οι επαφές του διακόπτη ) στο ίδιο κέλυφος.



[kokar]

για δες και αυτο

αυτό όμως έχει ενσωματωμένη την προστατευτική αντίσταση του led και
είναι υπολογισμένη για 12ν



[supersonic]

καλά, αυτό τα κάνει όλα με 12.
Μάλλον θέλει από αλλού να πάρει το λεντ
αλλά πως θα το διακόπτω ταυτόχρονα



[kokar]

μπορείς να ανεβάσεις μια φώτο του διακόπτη που έχεις?



[supersonic]

θα προσπαθήσω



[kokar]

ok πάω σε μια δουλειά και τα λέμε αργότερα



[kontr]

Το led θα τροφοδοτηθεί από την τάση τροφοδοσίας του βούβαλου 5-15 vdc μέσω μιας αντίστασης 1-4,7Κ ανάλογα με τη φωτεινότητα που θες να έχει. Αυτό έχει σαν πρόβλημα ότι θα αργεί να σβήσει αφού θα τροφοδοτείται από τους πυκνωτές του βούβαλου που φαντάζομαι θα είναι πολύ μεγάλοι.
Μια άλλη λύση είναι από το δευτερεύον του μετασχηματιστή μέσω της ίδιας αντίστασης και μιας διόδου 1N4148 πχ. Έτσι θα σβήνει αμέσως μόλις κλίνεις το τροφοδοτικό.



[kokar]

υπάρχουν διακόπτες με λάμπες Νέον και με led
δες αυτά τα PDF
PDF 1 - PDF 2 - PDF 3



[supersonic]

μάλλον αυτό νομίζω και γω
σε λίγο θα βάλω και τη φωτο



[supersonic]

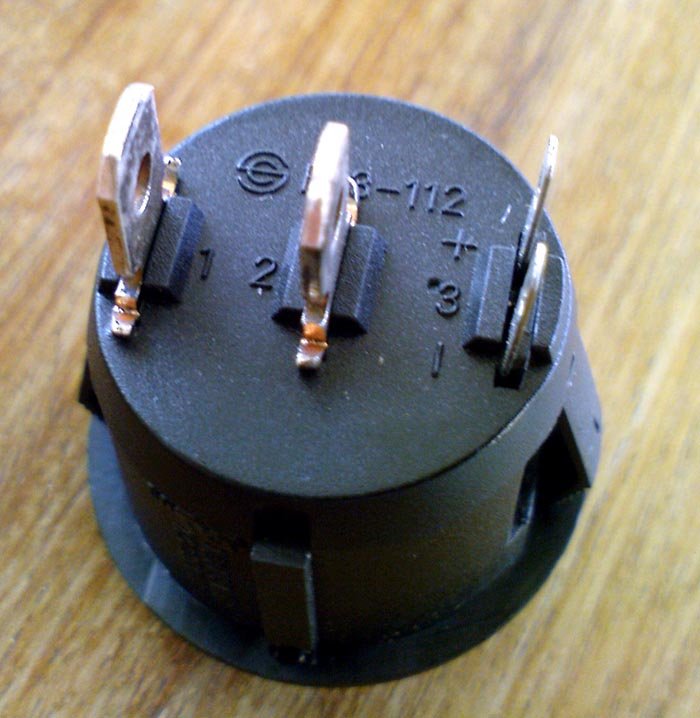

νάτος



[kontr]

Έτσι ακριβώς. Οι δυο χοντρές επαφές είναι για να ανοίγουν τα 220 και οι δυο μικρές μέσω μιας αντίστασης όπως σου είπα παραπάνω.
Καμία επαφή ανάμεσα τους!!!!!!!!!!!!



[kontr]

Εάν το led δεν ανάψει με τη μια βάλτο ανάποδα.
Δεν κάνεις ζημιά αν έχεις βάλει την αντίσταση.



[kontr]

Υπάρχει και ίδιος διακόπτης με τρεις επαφές που είναι όλος 220



[kontr]

(Ένα ένα μου έρχονται) μπροστά όμως είναι διαφορετικοί αφού σε αυτόν που έχεις εσύ φαίνεται το λεντάκι ενώ ο άλλος είναι όλος τζαμάκι και φωτίζει από μέσα.



[kokar]

οι επαφές 1 και 2 είναι για τον διακόπτη ενώ η 3 που έχει τα + - είναι του led.
Αν βάλεις το πολυμετρο στην θέση που ελέγχει διόδους και τα prob στα
+ - του διακόπτη τότε από την μια μεριά θα σου δείχνει μια τιμή και
θα ανάβει αμυδρά ενώ αν αντιστρεψεις την πολικότητα δεν θα σου δείχνει τίποτα.
Για τον υπολογισμό τις προστατευτικής αντίστασης συμβουλέψου το λινκ
αυτό



[supersonic]

Το led θα τροφοδοτηθεί από την τάση τροφοδοσίας του βούβαλου 5-15 vdc μέσω μιας αντίστασης 1-4,7Κ ανάλογα με τη φωτεινότητα που θες να έχει. Αυτό έχει σαν πρόβλημα ότι θα αργεί να σβήσει αφού θα τροφοδοτείται από τους πυκνωτές του βούβαλου που φαντάζομαι θα είναι πολύ μεγάλοι.
Μια άλλη λύση είναι από το δευτερεύον του μετασχηματιστή μέσω της ίδιας αντίστασης και μιας διόδου 1N4148 πχ. Έτσι θα σβήνει αμέσως μόλις κλίνεις το τροφοδοτικό.

ο βούβαλος μου δίνει 6 ή 6.6.
Αρα ας πούμε ότι θα βάλουμε 1.5Κ ?
πόσα βάτ ? υποθέτω δεν παίζει ρόλο...

το λινκ του kokar μου γυρεύει και άλλα δύσκολα πράγματα...



[Morfeas]

το λινκ του kokar μου γυρεύει και άλλα δύσκολα πράγματα...

Τα οποία αν δεν γνωρίζεις πατάς το "?" δίπλα στο κουτί και σε βοηθάει στο τι πρέπει να βάλεις.
