Ηχεια Κόρνας (full range)

[analogikos]

Τον Φλεβάρη του 2006 και αφού είχα ολοκληρώσει την κατασκευή των μονομπλόκ 807 αποφασα να κατασκευάσω ένα ζεύγος ηχεία με full range driver και φόρτιση χοάνης για τα "χαμηλά" τα οποία θα μπορούσαν να οδηγήσουν εύκολα οι PSE807 που είχα σχεδιάσει. Επιλέξαμε με τον φίλο Γιώργο μια σχεδίαση της FOSTEX με την full range μονάδα FE206E η οποία έχει σχεδιαστεί (σύμφωνα με τον κατασκευαστή) για χρήση σε back loaded horn type καμπίνες. Γενικά αν και έχουν παρουσιαστεί από κάποιους κατασκευαστές Bass Reflex σχεδιάσεις, η συγκεκριμένη μονάδα δεν ενδείκνυται για Bass Reflex καμπίνες, λόγω των over damping χαρακτηριστικών της.
Η κατασκευή

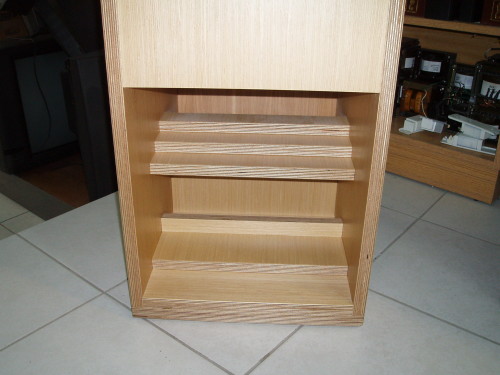

Στο project αυτό χτίσαμε μια ‛back loaded horn’ τύπου καμπίνα ακολουθώντας πιστά τα σχέδια της εταιρείας FOSTEX, και χρησιμοποιήσαμε την μονάδα FE206E.

Γενικά το FE206E με διάμετρο ø200mm και τον σχετικά μεγάλο μαγνήτη (ø110mm ferrite magnet) αποδίδει μια αρκετά μεγαλοπρεπή εικόνα σε όλο το εύρος συχνοτήτων, και αυτό είναι που κάνει την μονάδα κατάλληλη για σχεδιάσεις τύπου "κόρνας".

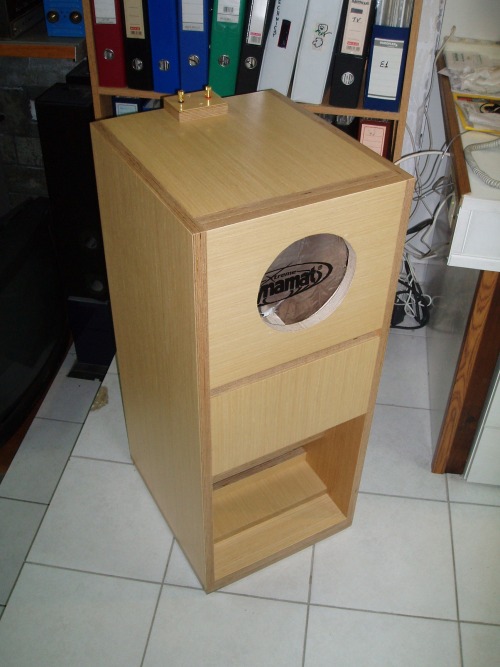

Κατασκευαστικά χρησιμοποιήσαμε 21mm πάχους plywood (πάντοτε σύμφωνα με τα σχέδια της FOSTEX) για το κυρίως σώμα και τα πλαϊνά, καθώς και ένα είδους νεύρου στην πλάτη για να πετύχουμε όσο δυνατόν μεγαλύτερη ακαμψία. Εσωτερικά και πίσω από τις μονάδες ντύσαμε με dynamat. Το τελικό βάρος κάθε μονάδας ξεπερνά τα 55 κιλά !

κώστας



[Δημήτρης Δ.]

Πολυ καλη κατασκευη....
Με 206 παιζει τελικα πολυς κοσμος εδω μεσα:ernaehrung004:



[komhst]

Εντυπώσεις;



[Κωνσταντίνος Τυροβολάς]

Ωραία κατασκευή και προσεγμένη, μπράβο.
Το 206 κάνει για κόρνα επειδή έχει δυνατό "μοτέρ" δηλαδή χαμηλό Qes (0,2). Πολλά άλλα fullrange (Hemp, supravox, fertin) αποδίδουν όλο το φάσμα, χαμηλά όμως θέλουν φόρτιση ρεφλέξ ή ακόμα και μπάφλα.
Ουσιαστικά ο μόνος τρόπος να έχεις μπάσο από μεγάφωνο χαμηλού Qes είναι η κόρνα.

Κατά την ταπενή μου γνώμη, η πιο επιτυχημένη σχεδίαση για 206 είναι το jericho (με την επιφύλαξη να ακούσουμε κάποιο από τα "υπεράνω υποψίας" dallas απ'αυτά που κατασκευάζουν κάποιοι φίλοι).
Άκουσα στην τελευταία έκθεση ένα που εξωτερικά θύμιζε πολύ το recommended της fostex με μεγάφωνα που πρέπει να ήταν audio nirvana (κλώνος fostex). Η έλλειψη μπάσου κάτω από τους 80-100 ήταν πολύ χαρακτηριστική, με αποτέλεσμα να δίνει αυτόν τον ήχο που κάποιοι ονομάζουν γρήγορο και καθαρό.
Ίδια κατάσταση και με κάποια πραγματικά οπτικά αριστουργήματα - δεν θυμάμαι κατ/τή - με μεγάφωνα fostex.
Προς υπεράσπιση των συγκεκριμένων σχεδιάσεων πρέπει να πω ότι έπαιζαν μακριά από τον πίσω τοίχο, ότι πρέπει δηλαδή για να "σκοτώσεις" όποιο μπάσο μπορούν να βγάλουν.
Βέβαια, στον τοίχο και ανάλογα με το χώρο μπορεί να υποφέρει η εικόνα, ή οι χαμηλομεσαίες, αλλά έτσι είναι οι σχεδιάσεις "ολα σε ένα": θέλουν συμβιβασμούς.
Το 206 βέβαια αν λάβει κανείς υπόψη και το κόστος, είναι όχι απλώς κελεπούρι, αλλά η αγορά του αιώνα.

Πάντα τέτοια (ωραίες κατασκευές δηκαδή)
χαιρετισμούς
Κωνσταντίνος



[VaSiLiS-T]

Καλημέρα Κωνσταντίνε
τα δικα μου dallas II θα έλεγα ότι μάλλον βοηθιούνται μακριά από τον τοίχο φορτίζοντας πιο στιβαρά και καθαρά τον χώρο .. στην αντίθετη " μπουμάρει " ασυνάρτητα και αν αδρά σε όλα τα σημεία του δωματίου πολύ άσχημα , και μοιραία και πάνω στο σύστημα που σχεδόν χοροπηδά από την χαρά του από το disko υπογουφερατο χαμηλό
σε ένα reference δισκάκι με συχνότητες το ένα ηχείο αρχίζει να κουνάει έπιπλα από τους 30 καθαρά το άλλο χάνει το παιχνίδι και αρχίζει και συμπεριφέρεται σωστά από τους 50 και πάνω (εννοείται πως πρόκειται για υποκειμενικές εμπειρικές κρίσεις μεσώ ακροάσεων και ουχι μετρήσιμα τεκμηριωμένα μεγέθη δια της οδού παλμογράφων γεννητριών κλπ κλπ ...)
πάντως τα παντρεύτηκα και ΔΕΝ ΤΑ ΑΛΛΑΖΩ .... προς το παρόν δηλαδή :drummer:



[VaSiLiS-T]

Και να σημειώσω ότι όταν αναφέρομαι μακριά από το τοίχο μιλάω από κολλητά μέχρι 40-60 εκατοστά ... απο κει και πέρα δεν έχει ιδιαίτερο effect στα χαμηλά



[Κωνσταντίνος Τυροβολάς]

Καλημέρα Βασίλη, λογικό μου ακούγεται αν τα ηχεία είναι σε γωνίες. Όταν λες τοίχο, περιλαμβάνει και γωνίες? (+3-6 db στο μπάσο θεωρητικά)

Εγώ έχω το Austin του ίδιου σχεδιαστή, με FE166. Στο μπάσο είναι άψογα, στο υπόλοιπο φάσμα τραβάω τα μαλλιά μου... Δεν μπορώ να βρώ τι φταίει και τα παλεύω πάνω από 1 χρόνο.

Ενα dallas που άκουσα σε φίλο, είχε σοβαρό πρόβλημα στην περιοχή του λεγόμενου "kick-bass" ; κι εγώ έτσι με το αυτί χωρίς όργανα το υπολογίζω περίπου 80 με 150 κύκλους. Μπορεί να λαθεύω βέβαια, όπως είναι και πολύ πιθανό να φταίει και ο πολύ ιδιόμορφος χώρος.

Τα backloaded ούτως ή άλλως έχουν πάντα μια σοβαρή ακύρωση μεταξύ 100 και 150 Hz λόγω κατασκευής. Αν ο χώρος βοηθάει λίγο, μπορεί αυτό να μην γίνεται άμεσα ακουστό (όπως στα Jericho του Morfea που στο χώρο του έπαιζαν εξαιρετικά).

Γι αυτό είμαι επιφυλακτικός με το dallas, μέχρι να το ακούσω σε "καλό" χώρο.

Σε κάθε περίπτωση, πρόκειται για συμβιβασμό - όπως σε όλα στη ζωή - . Αναλογικά πάντα με το κόστος τους είναι, με βάση τις μέχρι τώρα εμπειρίες μου, πάρα πολύ καλά ή εν πάσει περιπτώσει πολύ πιο ενδιαφέροντα από το - πεθαίνω απ τη χαϊεντάδικη βαρεμάρα- 6,5'' ή 8'' + τουίτερ.

Χαιρετισμούς
Κωνσταντίνος



[VaSiLiS-T]

ΕΧΩ την εντύπωση ότι πρέπει να άκουσες την πρώτο από τα δυο που έιχα φτιάξει ... αυτά είχανε ένα λαθάκι στην καμπίνα με αποτέλεσμα μάλλον κάποια στάσιμα στην συγκεκριμένη περιοχή σε σύγκριση με τα δεύτερα τουλάχιστον υπάρχει ουσιαστική διαφορά , άλλα όπως είπες και συ το τέλειο δεν είναι αυτού του κόσμου , αλλα σίγουρα πολύ καλύτερη και ενδιαφέρων προσέγγιση από τα ηχεία που φέρουν ηχοτρυπίδα



[analogikos]

.... Προς υπεράσπιση των συγκεκριμένων σχεδιάσεων πρέπει να πω ότι έπαιζαν μακριά από τον πίσω τοίχο, ότι πρέπει δηλαδή για να "σκοτώσεις" όποιο μπάσο μπορούν να βγάλουν.
Βέβαια, στον τοίχο και ανάλογα με το χώρο μπορεί να υποφέρει η εικόνα, ή οι χαμηλομεσαίες, αλλά έτσι είναι οι σχεδιάσεις "ολα σε ένα": θέλουν συμβιβασμούς.
Το 206 βέβαια αν λάβει κανείς υπόψη και το κόστος, είναι όχι απλώς κελεπούρι, αλλά η αγορά του αιώνα.

Πάντα τέτοια (ωραίες κατασκευές δηκαδή)
χαιρετισμούς
Κωνσταντίνος

Σε γενικές γραμμές θα συμφωνήσω μαζί σου αλλα να σημειώσω τούτο : Το συγκεκριμένο ηχείο δεν αγαπά καθόλου τους τετράγωνους χώρους καθώς επίσης και τους χώρους με πολλές αντηχήσεις. Τουλάχιστον ετσι κατάλαβα προσωπικά οταν το ακουσα σε διαφορετικούς χώρους. Προσωπικά στον δικό μου χώρο όπως είναι στημένα τωρα δεν αντιμετώπισα πρόβλημα στο στήσιμο οσον αφορά την απόσταση απο τους τοίχους.
Το μεγάλο του μείον είναι οτι δεν θελει απλά ενα χώρο αλλα Πολυ χώρο για να δώσει τις αρετές του. Βαλτε το σε μεγάλο προσεγμένο ορθογώνιο χώρο και θα την ακουσετε ! τελος !
Γενικά στις μεσαίες και υψηλές ΔΕΝ παίζεται ! absolute spread και Αερας ! Τα δε Χαμηλά του είναι άκρως εντυπωσιακά γρήγορα, και για τα δικά μου αυτιά εκει που τα θέλω !
Το ηχείο εχει δέσει απόλυτα με τα single ended 807 και είναι λαλίστατο ! Καθαρή και εντυπωσιακή εικόνα αναδεικνύει την σκηνή αλλα ταυτόχρονα αφήνει στη γύμνια της την κάθε εγγραφή ! εντυπωσιακή καθαρότητα και ουδετερότητα θα έλεγα.
Αγαπάει τις λαμπάτες με χαμηλό βαταζ υλοποιήσεις, και νομίζω οπως λέει και ο κωσταντίνος οτι είναι πραγματικά κελεπούρι ! (αρκεί να εχεις καλό μαραγκό και μπράτσα ! )

φιλικά
κώστας σαρρης
http://sarris.info



[Δημήτρης Δ.]

Καλημέρα Κωνσταντίνε
τα δικα μου dallas II θα έλεγα ότι μάλλον βοηθιούνται μακριά από τον τοίχο φορτίζοντας πιο στιβαρά και καθαρά τον χώρο .. στην αντίθετη " μπουμάρει " ασυνάρτητα και αν αδρά σε όλα τα σημεία του δωματίου πολύ άσχημα , και μοιραία και πάνω στο σύστημα που σχεδόν χοροπηδά από την χαρά του από το disko υπογουφερατο χαμηλό
σε ένα reference δισκάκι με συχνότητες το ένα ηχείο αρχίζει να κουνάει έπιπλα από τους 30 καθαρά το άλλο χάνει το παιχνίδι και αρχίζει και συμπεριφέρεται σωστά από τους 50 και πάνω (εννοείται πως πρόκειται για υποκειμενικές εμπειρικές κρίσεις μεσώ ακροάσεων και ουχι μετρήσιμα τεκμηριωμένα μεγέθη δια της οδού παλμογράφων γεννητριών κλπ κλπ ...)
πάντως τα παντρεύτηκα και ΔΕΝ ΤΑ ΑΛΛΑΖΩ .... προς το παρόν δηλαδή :drummer:

Ρε Μπιλ, μιας και με εχουμε πρηξει τωρα τελευταια σχετικα με τα 206 μερικοι φιλοι, και θα ηθελα βεβαια και γω, να τα ακουσω και στο χωρο μου, δεν τα φερνεις ενα Σ/Κ στη Νεα Σμυρνη για ενα "ξεκαθαρισμα λογαριασμων" ?
Θα σε βοηθησω στο κουβαλημα εννοειται....



[VaSiLiS-T]

ΦΟΡΤΗΓΟ μεταφορών διαθέτει κανείς ??? η και νεκροφόρα βολεύει



[Δημήτρης Δ.]

ΦΟΡΤΗΓΟ μεταφορών διαθέτει κανείς ??? η και νεκροφόρα βολεύει

...και παπα αμα θες βρισκουμε.

Για λεγε ....



[VaSiLiS-T]

θα το δούμε και θα σου πω αύριο ... με έπιασες αδιάβαστο



[kokar]

ΦΟΡΤΗΓΟ μεταφορών διαθέτει κανείς ??? η και νεκροφόρα βολεύει

το βλέπω !!!



[Δημήτρης Δ.]

θα το δούμε και θα σου πω αύριο ... με έπιασες αδιάβαστο

Χαραλα, ρε συ. Τι αδιαβαστος και χαζομαρες. Την πλακα μας θα κανουμε. Θ ακουσουμε και θα χτυπησουμε και τιποτα ουσκια .....
Αλλωστε, τα δικα σου τα Dallas μου αρεσαν πολυ. Διαφορετικα δεν θα εμπαινα στη διαδικασια....



[VaSiLiS-T]

το βλέπω !!!

φτου φτου φτου φτου !!!!!!!! :ADFADF1:



[VaSiLiS-T]

Χαραλα, ρε συ. Τι αδιαβαστος και χαζομαρες. Την πλακα μας θα κανουμε. Θ ακουσουμε και θα χτυπησουμε και τιποτα ουσκια .....
Αλλωστε, τα δικα σου τα Dallas μου αρεσαν πολυ. Διαφορετικα δεν θα εμπαινα στη διαδικασια....

οχι βρε χέστηκα αν παίζουν η δεν παίζουν καλύτερα ( μαλακο εγωισμού ανάγνωσμα μακριά από εμάς για τέτοια πράγματα ) απλά να να δω το σαββατο εάν μπορώ :bigcry:



[ΑΝΤΩΝΗΣ ΜΠΕΡΟΥΚΑΣ]

kai kyriaki na einai pali emena me volevei



[tmjuju]

kokar ΑΠΙΣΤΕΥΤΟΣ!

Φίλτατοι,

Αν το κανονίσετε…

Θέτω υποψηφιότητα για μεταφορέας και καταναλωτής ουίσκι !

Θα με ενδιέφερε πραγματικά πάρα πολύ να ακούσω τις κόρνες σας (θα φέρω και το walls of Jericho που ξεκινά με καραμούζες), γιατί αυτό το καλοκαίρι έχω κάτι σχέδια… και σπάνια συναντιούνται τέτοιες κόρνες μαζί.



[VaSiLiS-T]

αναμείνατε !! θα δούμε
