Ανοίγω αυτή την ενότητα για να έχουμε μαζεμένα όλα περί καλωδίων ακουστικών...
Τα καλώδια ακουστικών έχουν βασικά δύο απολήξεις.
Stereo Jack ή Balanced XLR

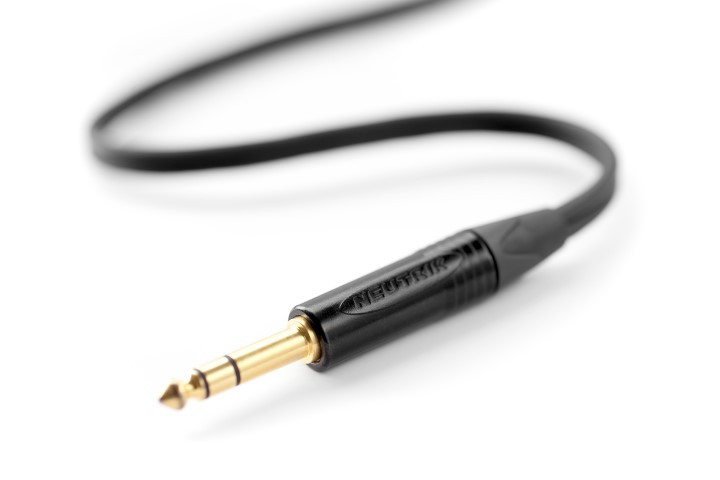

Stereo Jack
Η πρώτη είναι η πλέον διαδεδομένη είτε με απόληξη πάχους 2,35mm είτε με 6,35mm
6,35mm
2,35mm
Στην φωτογραφία φαίνεται το βύσμα 2,35mm σε σχέση με έναν αντάπτορα (που σε αυτή την περίπτωση είναι βιδωτού τύπου) πάχους 6,35mm
Οι μικρότερες φορητές συσκευές (mp3 players κλπ) έχουν εξόδους για 2,35mm ενώ μεγαλύτερες επιτραπέζιες συσκευές (ενισχυτές/dac/cd players κλπ) έχουν εξόδους 6,35mm, και αντίστοιχα μικρότερα φορητά ακουστικά έχουν τα μικρότερα βύσματα ενώ μεγαλύτερα ακουστικά έχουν τα μεγαλύτερα.
Για ευκολία σύνδεσης μεταξύ συσκευών και ακουστικών υπάρχουν αντάπτορες που αλλάζουν την διατομή από μικρότερο προς μεγαλύτερο και από μεγαλύτερο προς μικρότερο όπως ο βιδωτός της πάνω φωτογραφίας, απλός,
ή με καλώδιο
Η συνδεσμολογία είναι απλή
η "μύτη" είναι πάντα το αριστερό κανάλι, η μεσαία επαφή το δεξί, και πάντα η γείωση στο μέρος πλησίον του μονωτικού του βύσματος.
Balanced XLR
Αυτά τα βύσματα τα βρίσκουμε σε μεγάλα (hiend) μοντέλα ακουστικών
Είναι τριών ειδών
Balanced XLR με δύο XLR των τριών επαφών (με τις αντίστοιχες υποδοχές στον ενισχυτή μας) το ένα είναι το αριστερό κανάλι και το άλλο το δεξί
Balanced XLR με ένα βύσμα τεσσάρων επαφών
Balanced XLR για φορητούς ενισχυτές
Οι περισσότεροι μοντέρνοι hiend ενισχυτές ακουστικών έχουν δυνατότητα σύνδεσης και με του δύο τρόπους
Η συνδεσμολογία balanced
Όταν έχουμε δύο XLR των τριών επαφών απλά δεν υπάρχει γείωση στο πιν 1
Για XLR με 4 επαφές
Στο επόμενο ποστ θα δείξω τύπους καλωδίων...
Τα καλώδια ακουστικών έχουν βασικά δύο απολήξεις.
Stereo Jack ή Balanced XLR
Stereo Jack
Η πρώτη είναι η πλέον διαδεδομένη είτε με απόληξη πάχους 2,35mm είτε με 6,35mm
6,35mm
2,35mm
Στην φωτογραφία φαίνεται το βύσμα 2,35mm σε σχέση με έναν αντάπτορα (που σε αυτή την περίπτωση είναι βιδωτού τύπου) πάχους 6,35mm
Οι μικρότερες φορητές συσκευές (mp3 players κλπ) έχουν εξόδους για 2,35mm ενώ μεγαλύτερες επιτραπέζιες συσκευές (ενισχυτές/dac/cd players κλπ) έχουν εξόδους 6,35mm, και αντίστοιχα μικρότερα φορητά ακουστικά έχουν τα μικρότερα βύσματα ενώ μεγαλύτερα ακουστικά έχουν τα μεγαλύτερα.
Για ευκολία σύνδεσης μεταξύ συσκευών και ακουστικών υπάρχουν αντάπτορες που αλλάζουν την διατομή από μικρότερο προς μεγαλύτερο και από μεγαλύτερο προς μικρότερο όπως ο βιδωτός της πάνω φωτογραφίας, απλός,
ή με καλώδιο
Η συνδεσμολογία είναι απλή
η "μύτη" είναι πάντα το αριστερό κανάλι, η μεσαία επαφή το δεξί, και πάντα η γείωση στο μέρος πλησίον του μονωτικού του βύσματος.
Balanced XLR
Αυτά τα βύσματα τα βρίσκουμε σε μεγάλα (hiend) μοντέλα ακουστικών
Είναι τριών ειδών
Balanced XLR με δύο XLR των τριών επαφών (με τις αντίστοιχες υποδοχές στον ενισχυτή μας) το ένα είναι το αριστερό κανάλι και το άλλο το δεξί
Balanced XLR με ένα βύσμα τεσσάρων επαφών
Balanced XLR για φορητούς ενισχυτές
Οι περισσότεροι μοντέρνοι hiend ενισχυτές ακουστικών έχουν δυνατότητα σύνδεσης και με του δύο τρόπους
Η συνδεσμολογία balanced
Όταν έχουμε δύο XLR των τριών επαφών απλά δεν υπάρχει γείωση στο πιν 1
Για XLR με 4 επαφές
Στο επόμενο ποστ θα δείξω τύπους καλωδίων...
