Θα ήθελα τις προτάσεις σας για το που μπορώ να κάνω κατασκευή πλακετών στην Αθήνα.
Τα φιλμ για τις πλακέτες υπάρχουν ήδη από παλιά.
Τα φιλμ για τις πλακέτες υπάρχουν ήδη από παλιά.
Κατασκευή πλακετών - τυπωμένων κυκλωμάτων
- Thread starter greg09
- Start date
- 23 December 2007
- 1,700
- 74
Πονεμένη ιστορία.
Αν πας για ένα κομμάτι σε διάφορους που υπάρχουν σου λένε κάτι τιμές που αρχίζεις και τρέχεις...
Κάπως καλός και οικονομικός είναι αυτός:
Καίσαρης Δημήτρης, Στυλιανού Γονατά 48 Περιστέρι/Αθήνα 121 33 τηλ 210 5723200
kesaris.eu
Είχα φτιάξει πριν 15 χρόνια σε καλές τιμές.
Υπάρχει βέβαια και η σπιτική μέθοδος αν έχεις την όρεξη...
Αν πας για ένα κομμάτι σε διάφορους που υπάρχουν σου λένε κάτι τιμές που αρχίζεις και τρέχεις...
Κάπως καλός και οικονομικός είναι αυτός:
Καίσαρης Δημήτρης, Στυλιανού Γονατά 48 Περιστέρι/Αθήνα 121 33 τηλ 210 5723200
Καίσαρης | Τυπωμένα Κυκλώματα – Ηλεκτρονικά
kesaris.eu
Είχα φτιάξει πριν 15 χρόνια σε καλές τιμές.
Υπάρχει βέβαια και η σπιτική μέθοδος αν έχεις την όρεξη...
Σ' ευχαριστώ φίλε μου.
Και εγώ για μικρή ποσότητα ενδιαφέρομαι, 2 ή 4 τεμάχια ανάλογα με την τιμή.
Για την σπιτική μέθοδο, αν εννοείς την μέθοδο με την αποτύπωση του toner, είχα πειραματιστεί παλαιότερα αλλά δεν μου άρεσαν τα αποτελέσματα.
Και εγώ για μικρή ποσότητα ενδιαφέρομαι, 2 ή 4 τεμάχια ανάλογα με την τιμή.
Για την σπιτική μέθοδο, αν εννοείς την μέθοδο με την αποτύπωση του toner, είχα πειραματιστεί παλαιότερα αλλά δεν μου άρεσαν τα αποτελέσματα.
- 23 December 2007
- 1,700
- 74
Καλύτερη δουλειά σχεδόν τέλεια γίνεται με φωτοευαίσθητη πλακέτα, αλλά πρέπει να έχεις το σχέδιο τυπωμένο σε διαφάνεια.
Αν θες βάλε μια φωτογραφία του σχεδίου να δούμε πυκνότητα σχεδίου και αποστάσεις.
Αν θες βάλε μια φωτογραφία του σχεδίου να δούμε πυκνότητα σχεδίου και αποστάσεις.
Όπως έγραψα αρχικά, έχω ήδη τα φιλμ (διαφάνειες).
Τα φιλμ τα είχε φτιάξει επαγγελματίας κατασκευαστής πλακετών, την πρώτη φορά που έφτιαξα τις συγκεκριμένες πλακέτες.
Για να τα χρησιμοποιήσω όμως εγώ πρέπει να προμηθευτώ φωτοευαίσθητη πλακέτα ή απλή πλακέτα και σπρέι φωτοευαίσθητου υλικού, λάμπα υπεριωδών, και τριχλωριούχο σίδηρο.
Και μετά υπάρχει το θέμα της επικασσιτέρωσης, που δεν μου αρέσει το αποτέλεσμα όταν το κάνω με το κολλητήρι σε μεγάλες διαδρομές ή επιφάνειες.
Τα φιλμ τα είχε φτιάξει επαγγελματίας κατασκευαστής πλακετών, την πρώτη φορά που έφτιαξα τις συγκεκριμένες πλακέτες.
Για να τα χρησιμοποιήσω όμως εγώ πρέπει να προμηθευτώ φωτοευαίσθητη πλακέτα ή απλή πλακέτα και σπρέι φωτοευαίσθητου υλικού, λάμπα υπεριωδών, και τριχλωριούχο σίδηρο.
Και μετά υπάρχει το θέμα της επικασσιτέρωσης, που δεν μου αρέσει το αποτέλεσμα όταν το κάνω με το κολλητήρι σε μεγάλες διαδρομές ή επιφάνειες.
Καταλαβαίνω το νόημα του να φτιάξεις πλακέτες στην Ελλάδα, αλλά ειδικά για χομπίστικη χρήση οι Κινέζοι είναι απλά αχτύπητοι.
Αυτή τη στιγμή βγάζουν πεντάδα πλακέτες 4-layer έως 100 x 100mm με 8$ συν μεταφορικά και φόρους. Και κάποιοι υποστηρίζουν και DDP (π.χ. JLCPCB) οπότε και έρχονται γρήγορα και δεν υπάρχει άγχος με τελωνείο.
Αυτή τη στιγμή βγάζουν πεντάδα πλακέτες 4-layer έως 100 x 100mm με 8$ συν μεταφορικά και φόρους. Και κάποιοι υποστηρίζουν και DDP (π.χ. JLCPCB) οπότε και έρχονται γρήγορα και δεν υπάρχει άγχος με τελωνείο.
εχω χρησ. τους κινέζους αρκετές φορές , σε κάποιες που δεν δουλεύουν λογο σχεδίου εχω κάνει δοκιμές αντοχής . Η ποιότητα σε σχέση με την τιμή ΔΕΝ υπάρχει πουθενά . Εχουν γίνει μονοπώλιο οι κινέζοι και φαίνεται . Εφτιαχνα 5-10 κομμάτια με κόστος μαζί με μεταφορικά κάπου 45-55Ε για να υπάρχει ενα μέτρο σύγκρισης στο 10Χ10 2 πλευρές .
Το μονο κακό που έχουν οι κινέζοι είναι οτι αν το σχέδιο σου είναι εκμεταλλεύσιμο το χάνεις , δεν είναι ούτε χαζοί ούτε προστατεύουν τον πελάτη. Σχέδια που τυπώναν πριν 3 χρόνια πωλούνται απο ebay σκέτα module μέχρι σε συσκευές μέσα σήμερα . Το μονο καλό είναι οτι βρίσκουμε 1000 κυκλώματα ετοιμα σε χαμηλές τιμές
Το μονο κακό που έχουν οι κινέζοι είναι οτι αν το σχέδιο σου είναι εκμεταλλεύσιμο το χάνεις , δεν είναι ούτε χαζοί ούτε προστατεύουν τον πελάτη. Σχέδια που τυπώναν πριν 3 χρόνια πωλούνται απο ebay σκέτα module μέχρι σε συσκευές μέσα σήμερα . Το μονο καλό είναι οτι βρίσκουμε 1000 κυκλώματα ετοιμα σε χαμηλές τιμές
- 29 September 2006
- 3,131
- 633
Αν τελικά τις φτιάξεις μόνος σου προτίμησε την φωτοευαίσθητη πλακέτα. Το σπρέυ είναι μόνο για ώρα ανάγκης.
Θέλεις μια πηγή UV και αποχαλκωτικό - κατά προτίμηση τριχλωριούχο, αργεί λίγο αλλά η αποχάλκωση είναι πιο ήπια και αργεί λίγο παραπάνω αλλά δεν είναι τόσο επιθετικό όπως κάποια άλλα χημικά που μπορεί να εξαφανίσουν πολύ λεπτά ίχνη. Το κακό είναι ότι λερώνει και θέλει προσοχή.

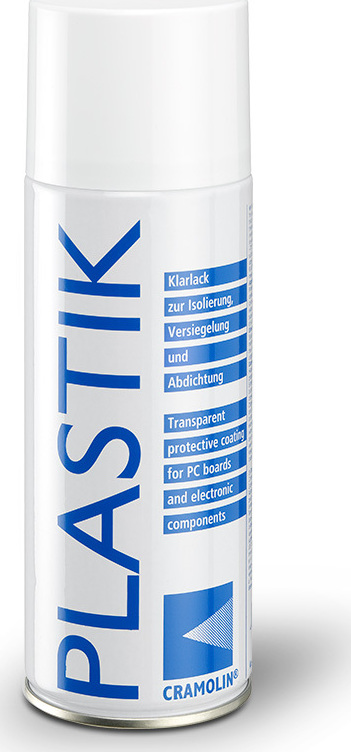

Η επικασσιτέρωση δεν είναι απαραίτητη. Μπορείς να χρησιμοποιήσεις το plastik που καλύπτει την επιφάνεια ώστε να μην οξειδωθεί ο χαλκός και δεν σε εμποδίζει να κολλήσεις.
ITW Plastic Σπρέι Ηλεκτρικών Επαφών 400ml
Δες τιμή, χαρακτηριστικά & πραγματικές κριτικές χρηστών για το προϊόν ITW Plastic Σπρέι Ηλεκτρικών Επαφών 400ml. Αγόρασε εύκολα μέσω Skroutz!
www.skroutz.gr
- 23 December 2007
- 1,700
- 74
Τα τελευταία χρόνια όλες μου οι κατασκευές είναι με φωτοευαίσθητη πλακέτα μονής ή διπλής όψεως.
Είχα λίγες αποτυχίες περίπου 10% όπου οι πλακέτες πετάχτηκαν.
Διαδρομές με πάχος 0,3-0,4 mm είναι το ελάχιστο που έχω πετύχει.
Κατασκευές πλακετών για εξαρτήματα smd 1206 είναι πολύ εύκολες πλέον, οριακά και με 805. Λίγο δύσκολα παραμένουν τα ολοκληρωμένα σε τόσο μικρά μεγέθη.
Δεν χρειάζεται ειδική λάμπα, απλά μία led ψυχρού φωτός αρκετά δυνατή , κατά προτίμηση καθρέπτου για σπότ, τοποθετημένη σε φωτιστικό γραφείου απόσταση 10 εκατοστά απ τη πλακέτα και χρόνο έκθεσης 15-20 λεπτά. Κόστος 3-4 ευρώ.
Είχα λίγες αποτυχίες περίπου 10% όπου οι πλακέτες πετάχτηκαν.
Διαδρομές με πάχος 0,3-0,4 mm είναι το ελάχιστο που έχω πετύχει.
Κατασκευές πλακετών για εξαρτήματα smd 1206 είναι πολύ εύκολες πλέον, οριακά και με 805. Λίγο δύσκολα παραμένουν τα ολοκληρωμένα σε τόσο μικρά μεγέθη.
Δεν χρειάζεται ειδική λάμπα, απλά μία led ψυχρού φωτός αρκετά δυνατή , κατά προτίμηση καθρέπτου για σπότ, τοποθετημένη σε φωτιστικό γραφείου απόσταση 10 εκατοστά απ τη πλακέτα και χρόνο έκθεσης 15-20 λεπτά. Κόστος 3-4 ευρώ.
