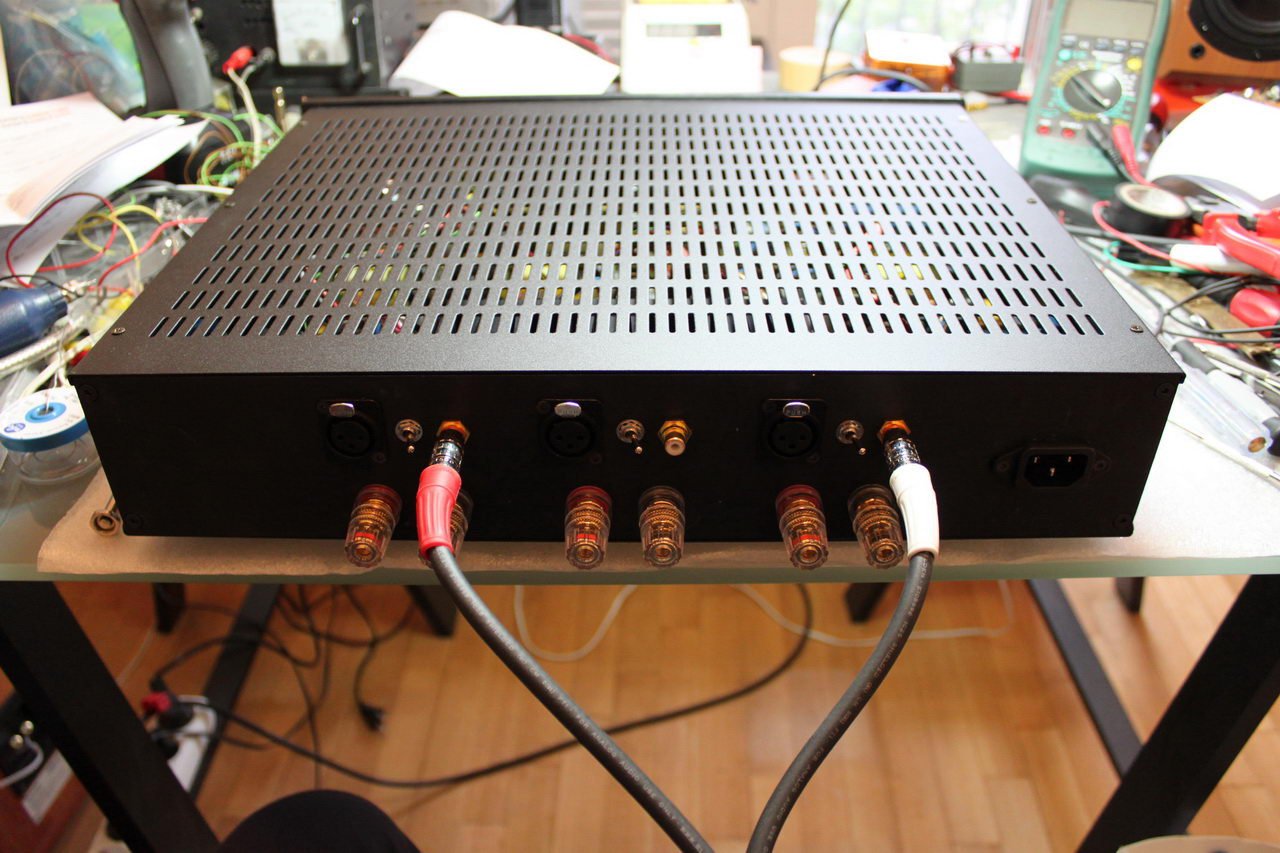

Πριν λίγες μέρες ολοκλήρωσα ένα project που είχα στο μυαλό μου εδώ και αρκετό καιρό.. έναν τρικάναλο τελικό ενισχυτή με modules της Hypex.
Συγκεκριμένα ήθελα έναν ενισχυτή που να μπορεί να οδηγεί με άνεση τα Arcos II μου σε μεγάλες εντάσεις (home cinema γαρ) αλλά παράλληλα να έχει και τουλάχιστον αξιοπρεπή ήχο. Φυσικά επίσης καλό θα ήταν να μην κοστίζει και μια μικρή περιουσία..
Κατέληξα λοιπόν στους Hypex UcD400HG, με τροφοδοσία από τα SMPS400A400 επίσης της Hypex, και με ξεχωριστό τροφοδοτικό για τα buffer που διαθέτουν οι 400HG (LM4562 based).
Τα κανάλια έπρεπε να είναι τρία, ώστε να οδηγούνται με τον ίδιο "χαρακτήρα" τα L-C-R ηχεία μου.
Οπότε, μπήκε η παραγγελία σε γνωστό γερμανικό e-μαγαζί και μετά από περίπου 20 ημέρες αναμονής παρέλαβα τα modules:

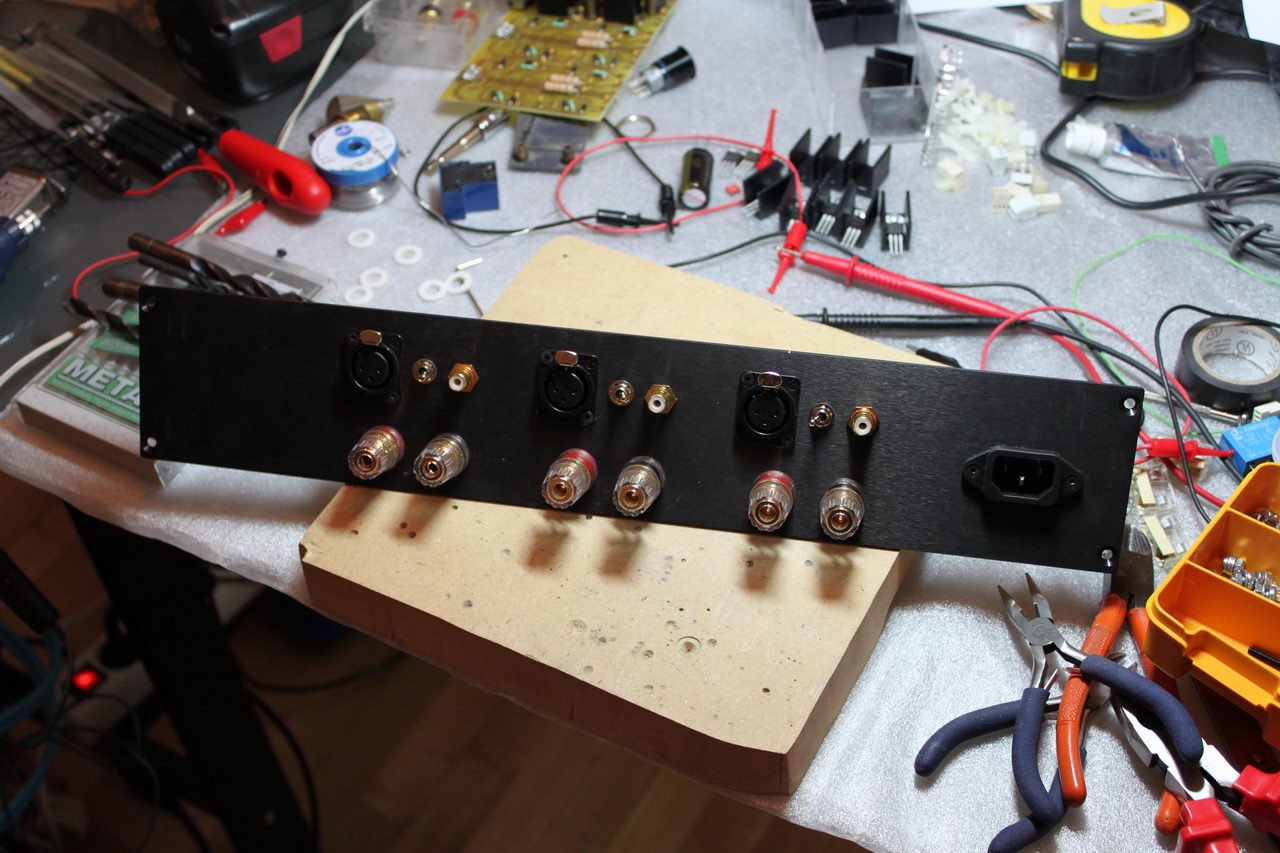

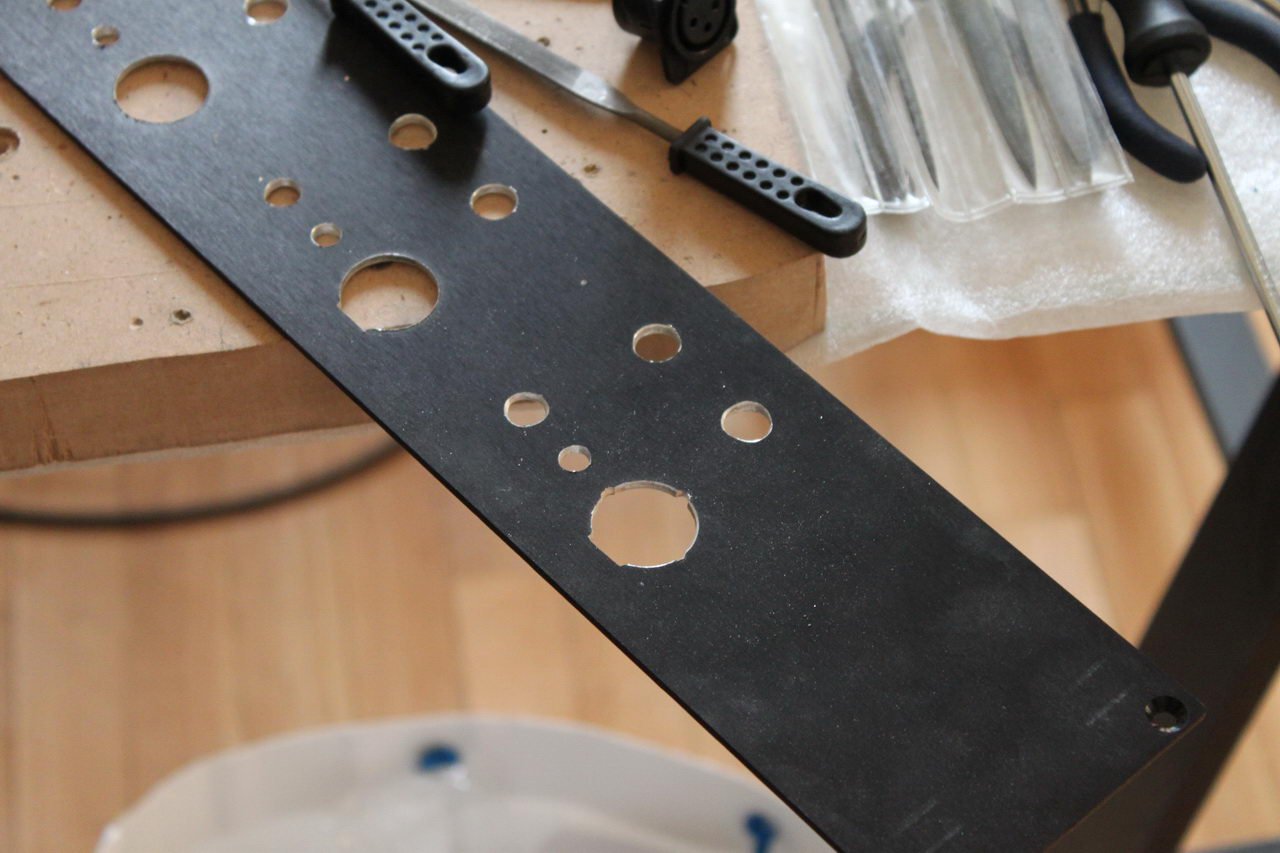

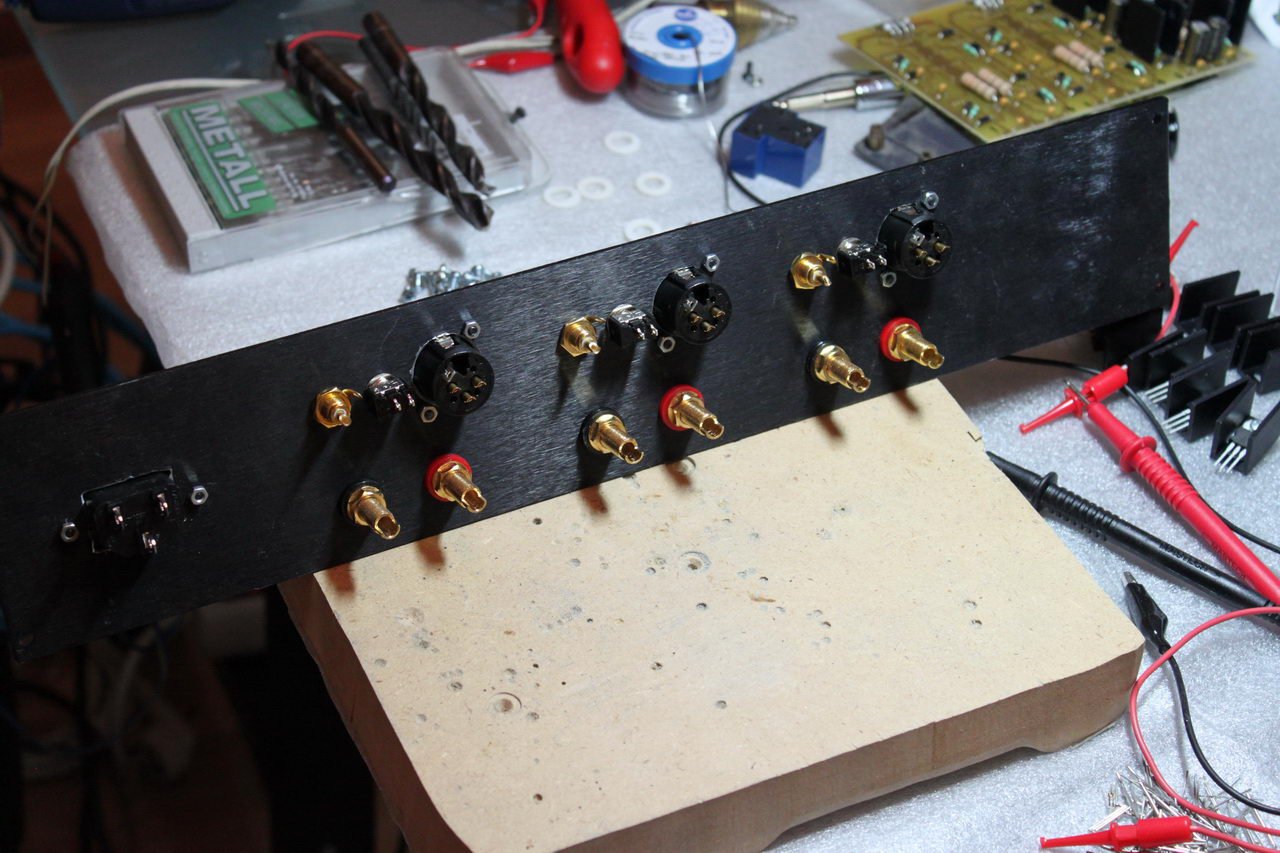

Ενώ περίμενα τα modules, φρόντισα να βρω τα υπόλοιπα απαραίτητα εξαρτήματα (μετασχηματιστή 100VA με 3 διπλά ξεχωριστά δευτερεύοντα τυλίγματα για τα τροφοδοτικά των buffers, τα εξαρτήματα των τροφοδοτικών, μια ψήκτρα, βύσματα, μικροεξαρτήματα, κτλ.). Το κουτί είναι το slimline 2U με την πρόσοψη των 10mm από το γνωστό Ιταλικό μαγαζί. Επιπλέον φρόντισα να προμηθευτώ το διάτρητο καπάκι, καθότι ο ενισχυτής θα παράγει κάποια θερμότητα..

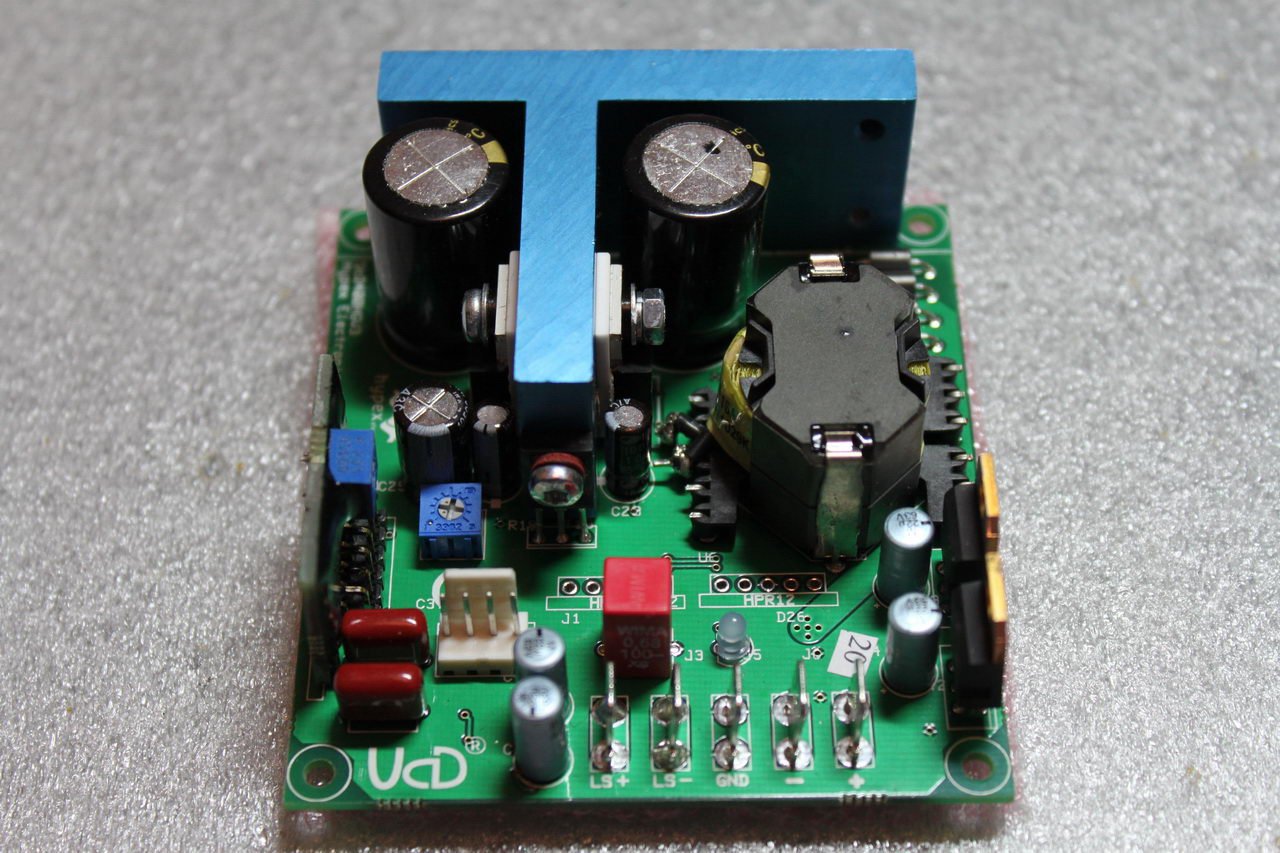

Οπότε, έχουμε το UcD400HG. Όπως το βλέπει κανείς, του δίνεται η εντύπωση ότι αποτελείται από 5-10 εξαρτήματα πάνω σε μια πλακετίτσα.

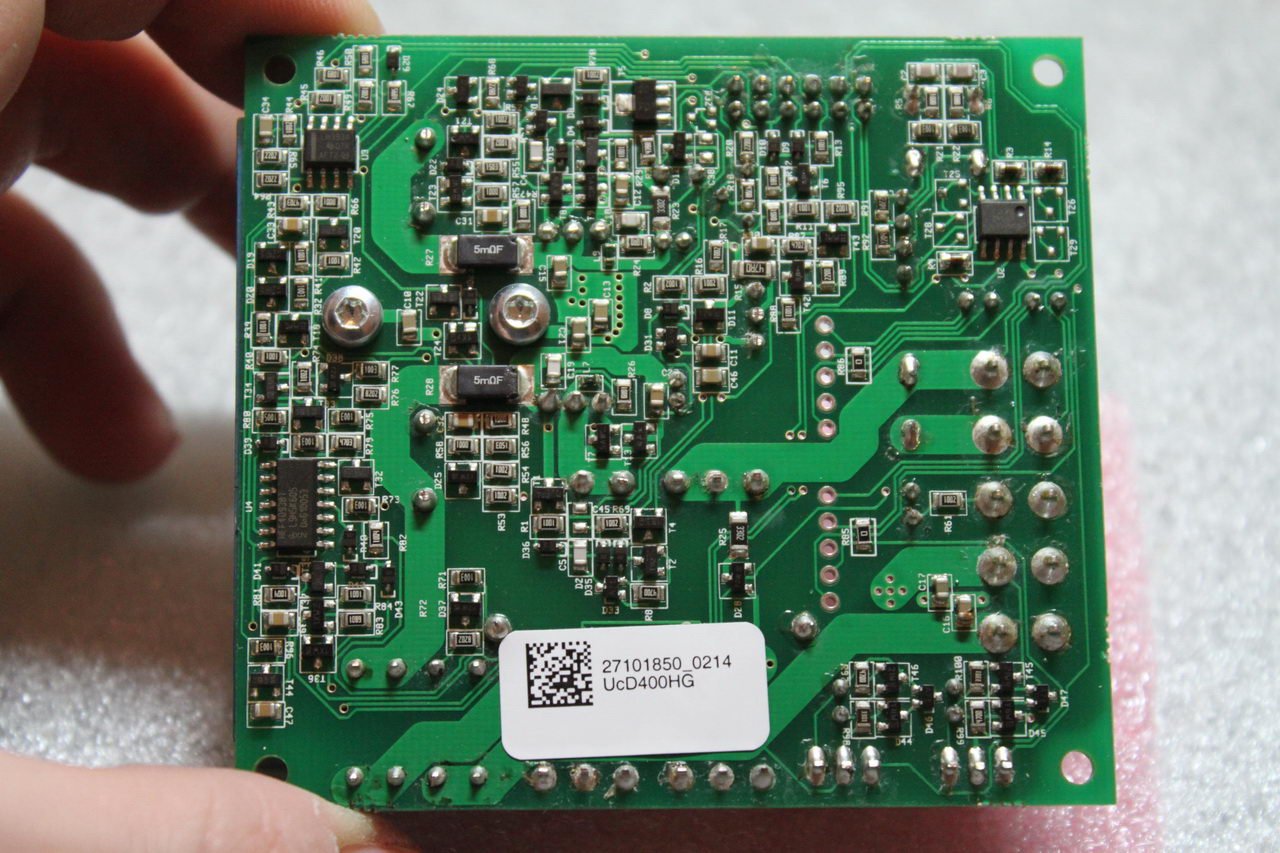

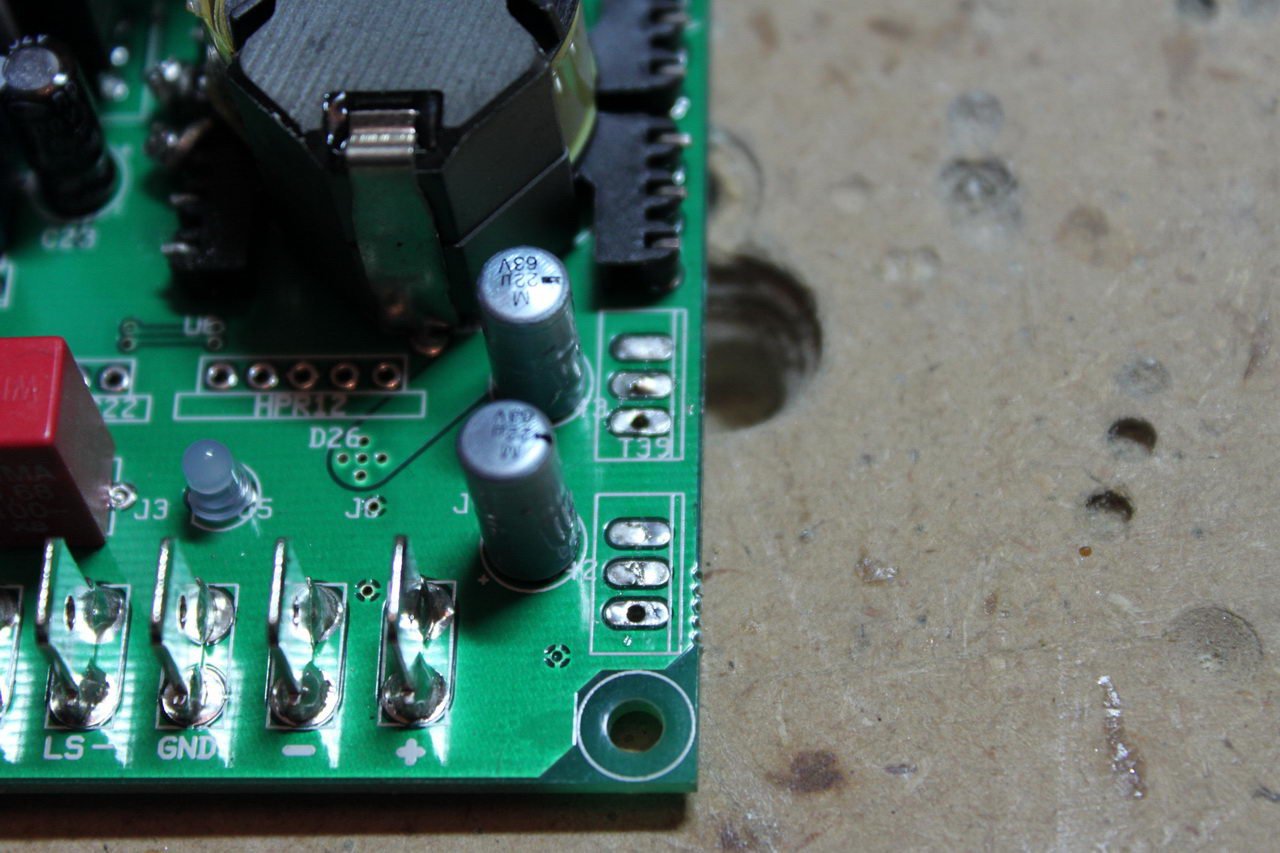

Η εντύπωση αυτή όμως αλλάζει, όταν βλέπει το κάτω μέρος της πλακέτας:
Όχι, 5-10 εξαρτήματα δεν τα λες..

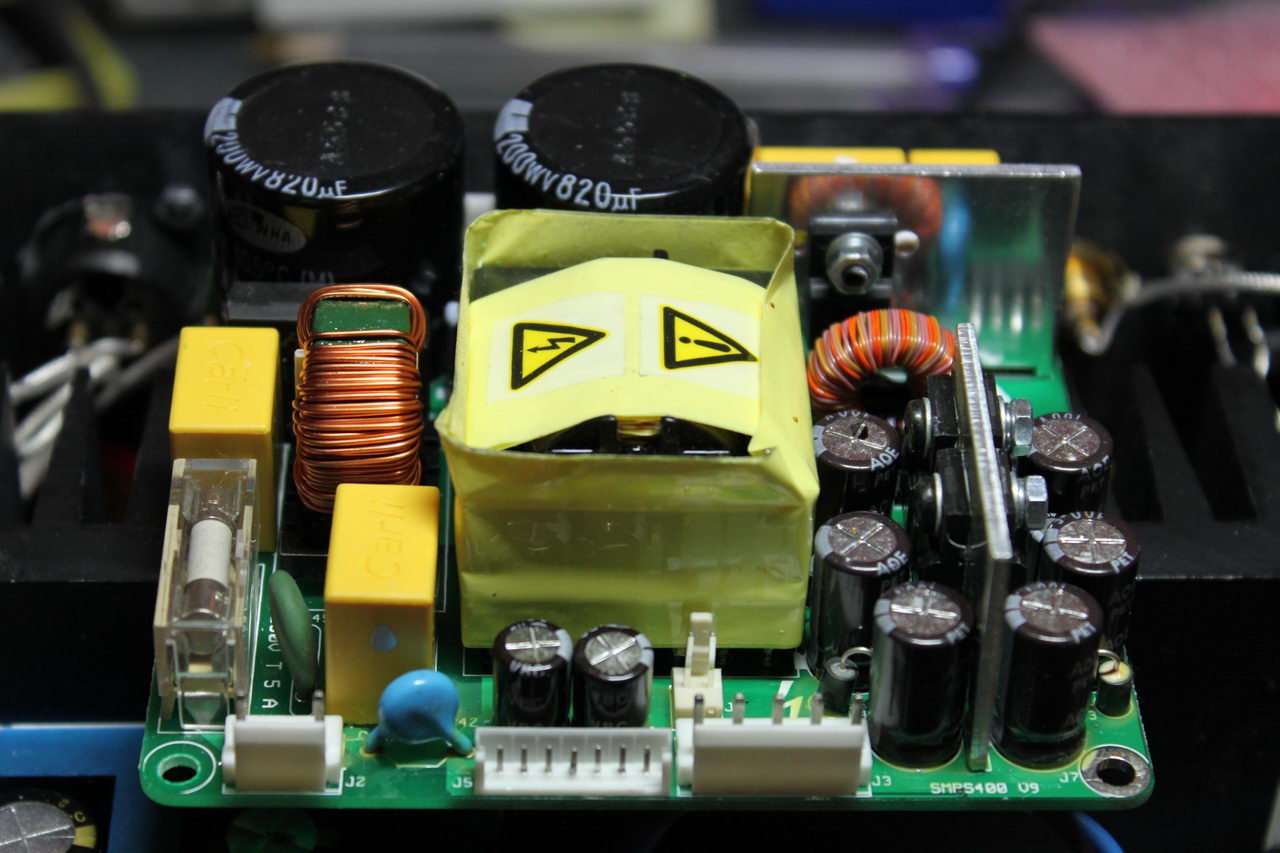

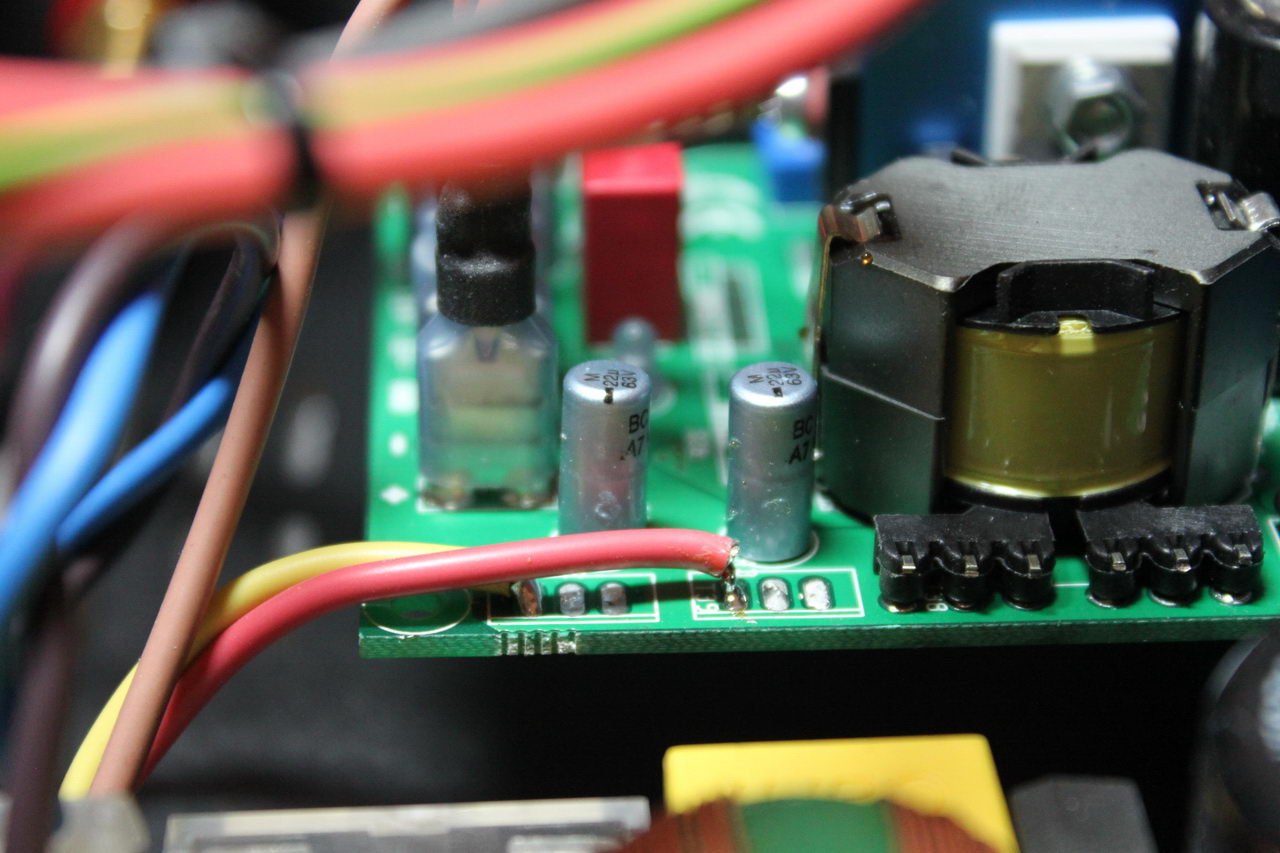

Λίγο πολύ το ίδιο ισχύει και για το SMPS400A400.
Αποφάσισα να πάω σε σχεδίαση ουσιαστικά monoblock, με ένα SMPS ανά κανάλι. Το συγκεκριμένο SMPS είναι σχεδιασμένο ειδικά για το UcD400 και χαρακτηρίζεται ως 400W, αλλά μπορεί να αποδώσει μέχρι και 650W για 30 δευτερόλεπτα (short term).

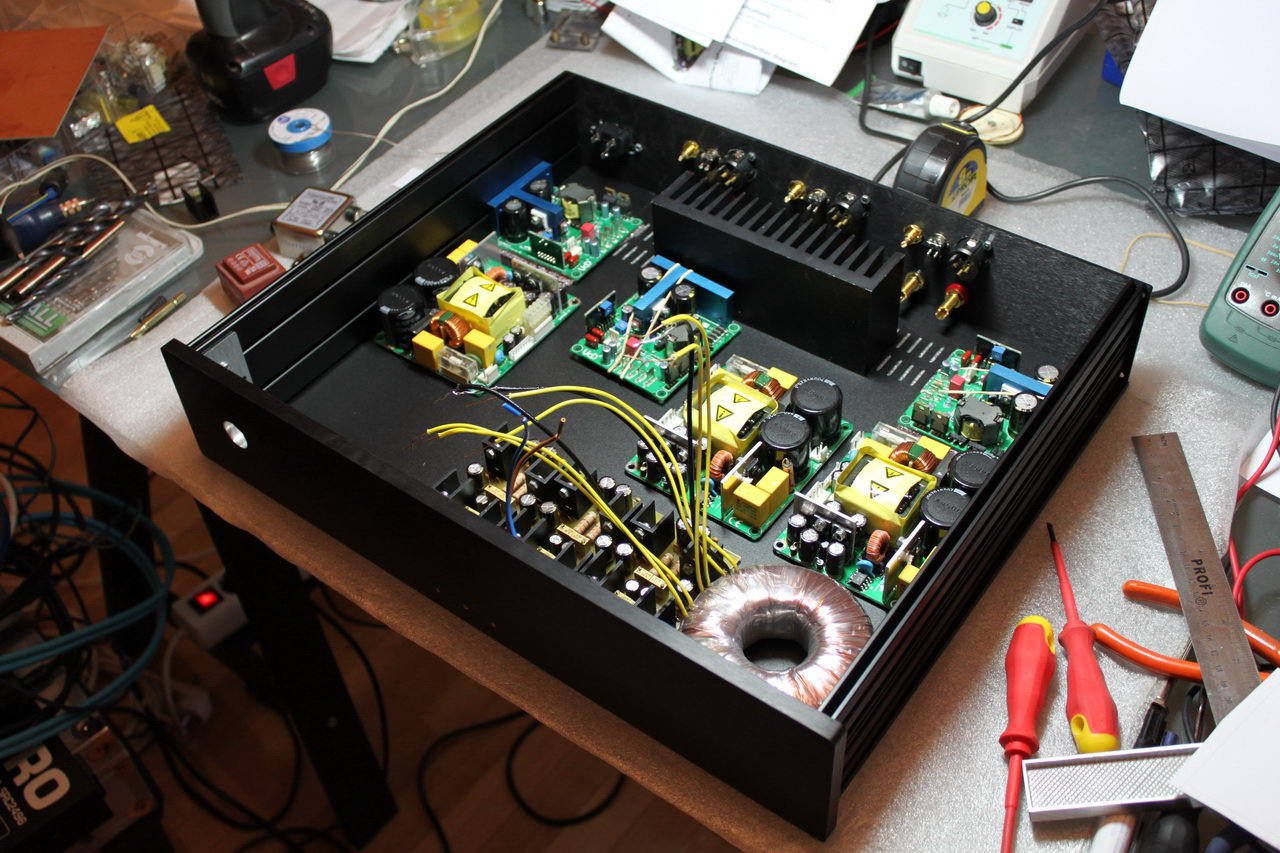

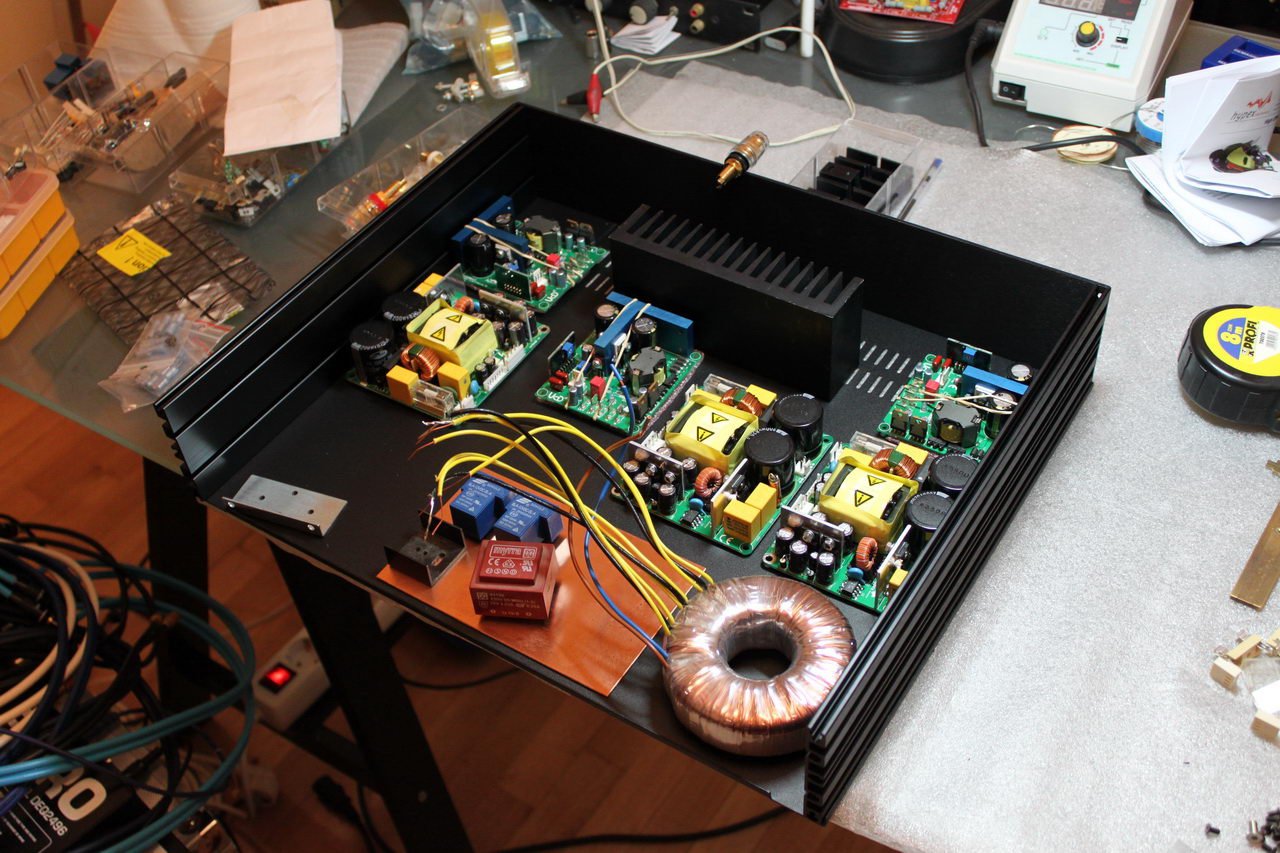

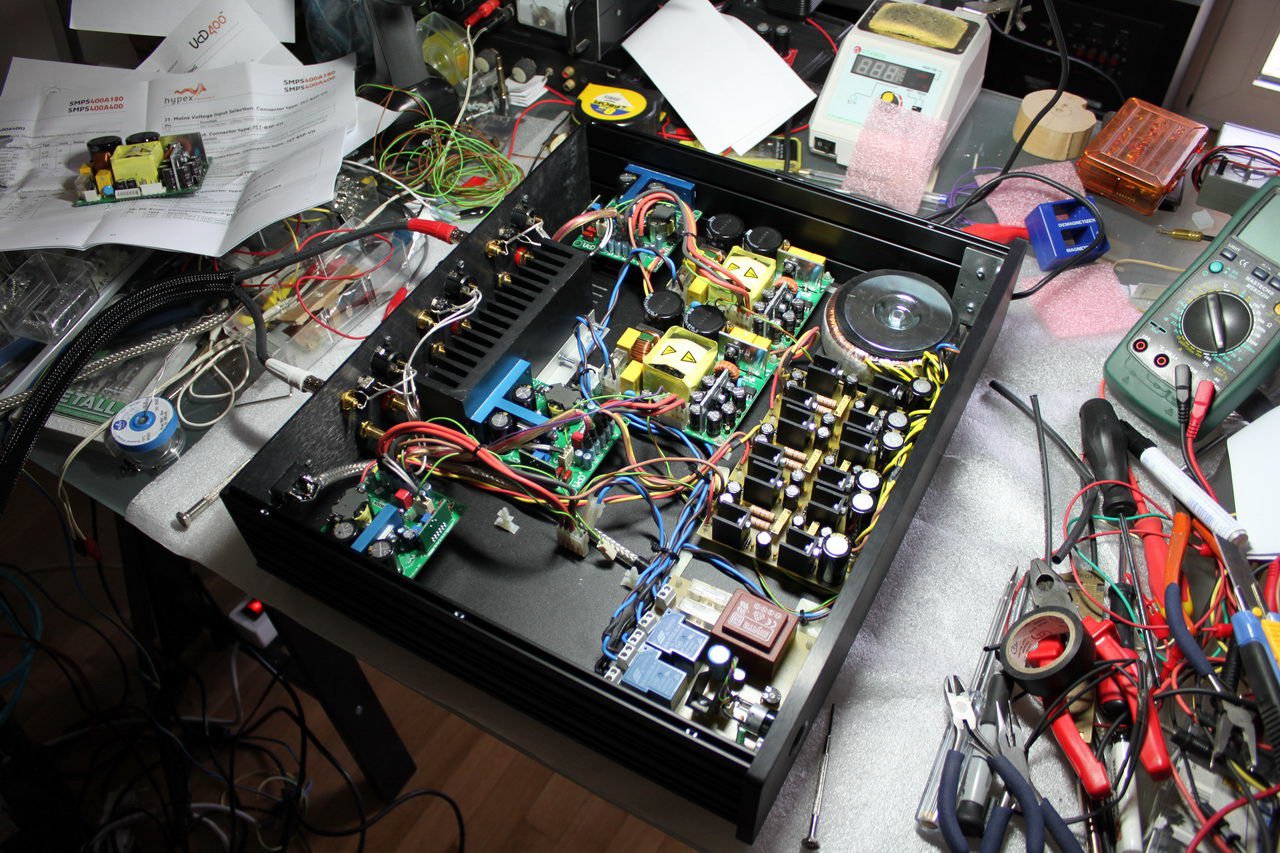

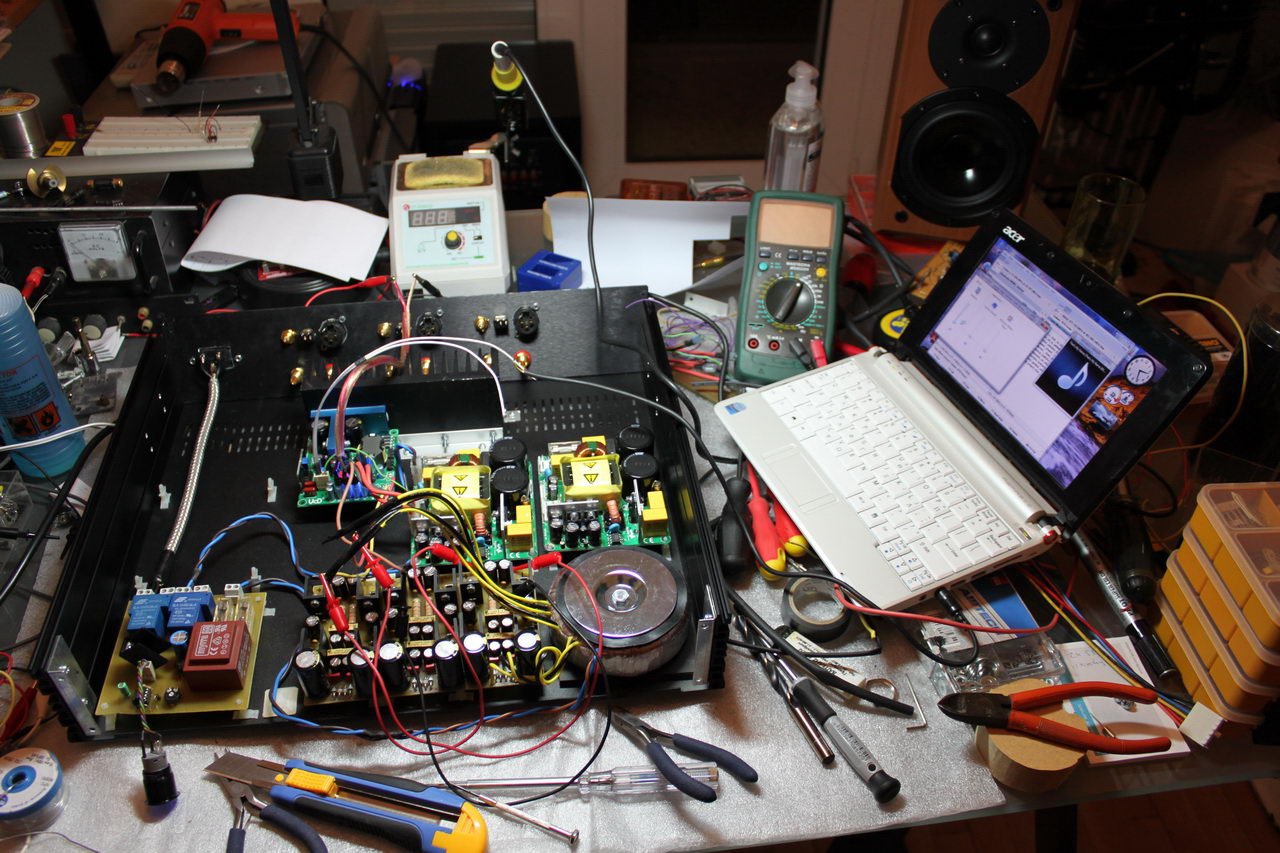

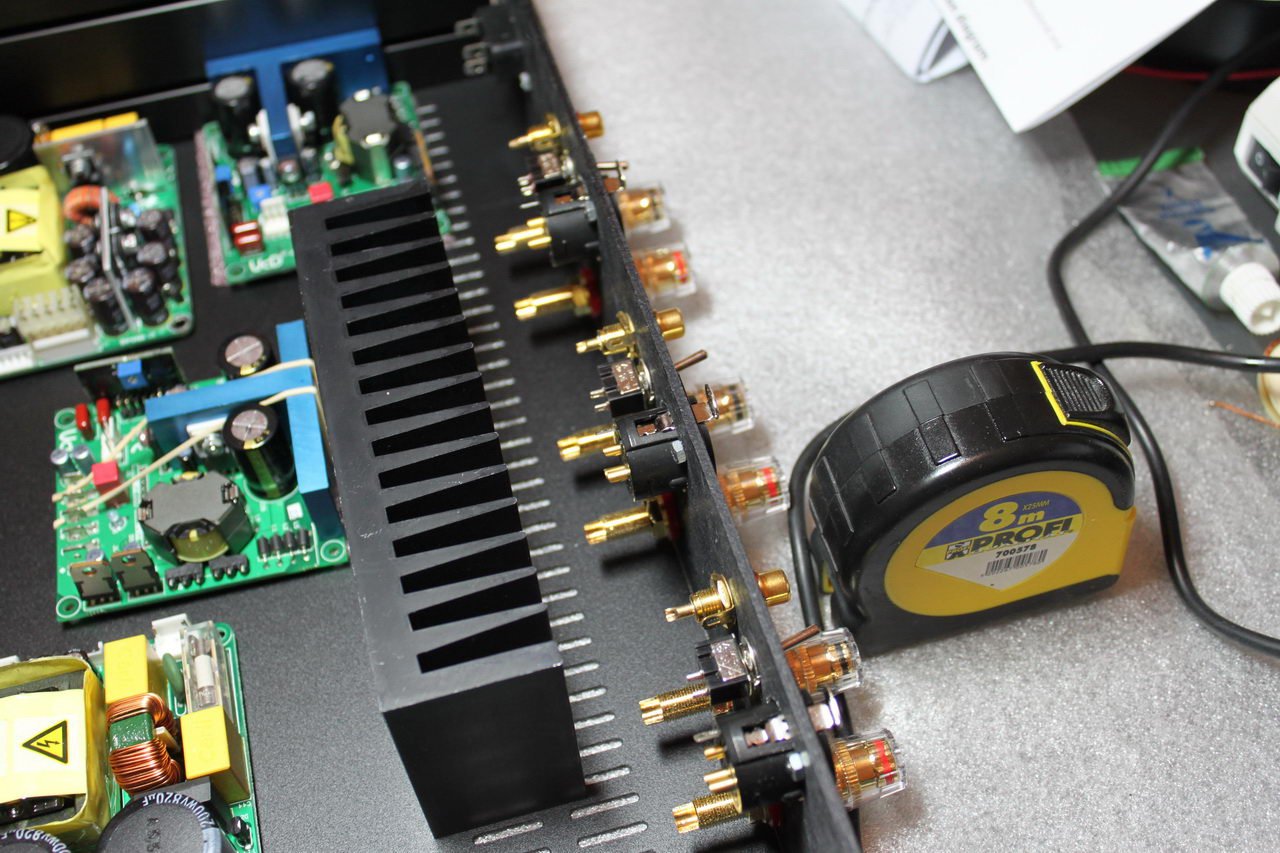

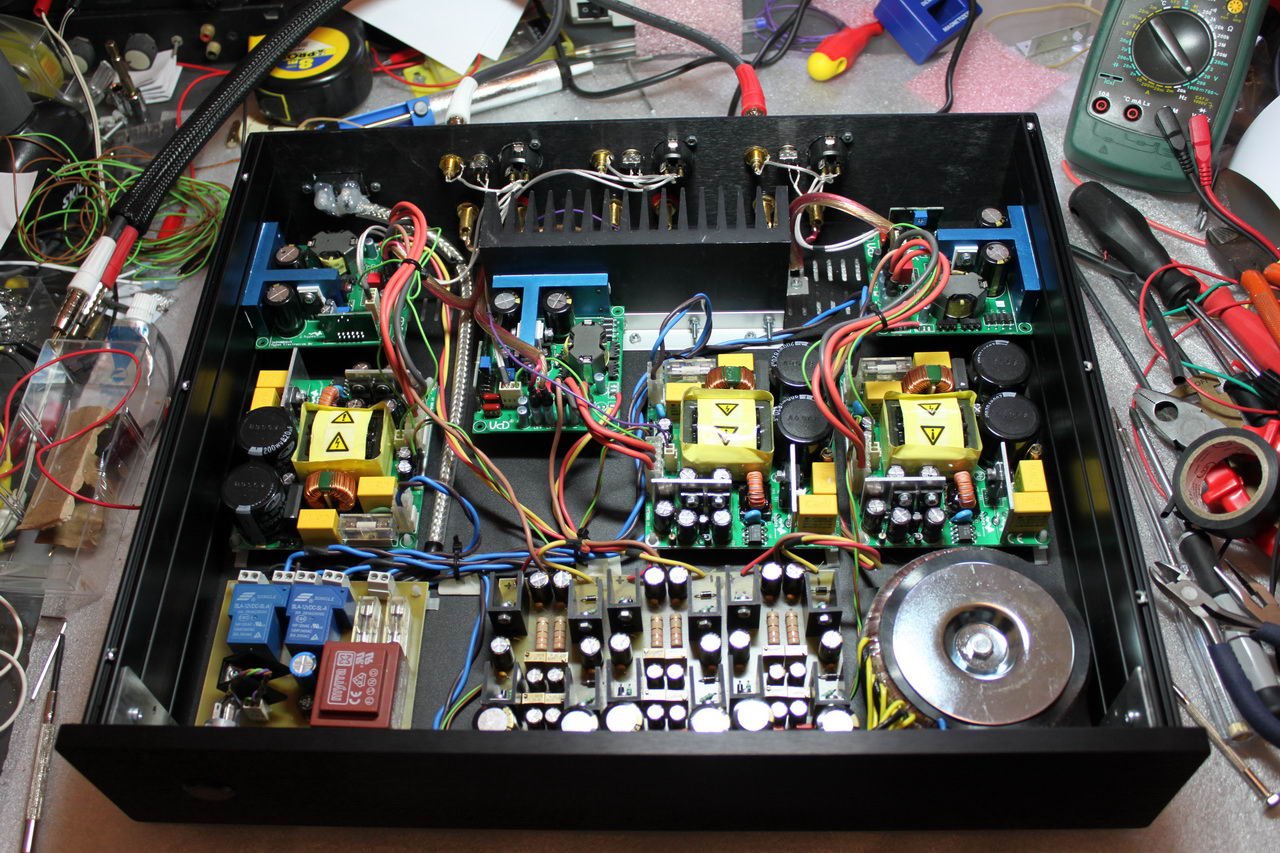

Με αυτά τα δεδομένα λοιπόν, έκανα μια πρόβα για να δω πως θα μπορούσαν να καθίσουν όλα αυτά τα εξαρτήματα στο σασί μου. Κατέληξα σε κάτι τέτοιο:
Πάμε παρακάτω λοιπόν..
Η ίδια η Hypex προτείνει εφόσον υπάρχει η δυνατότητα να παρακάμπτεται το ενσωματωμένο στην πλακέτα τροφοδοτικό του LM4562 και να αντικαθίσταται με κάποιο καλύτερο. Αυτό μάλιστα κάνουν τα HxR modules που πουλάει και η ίδια, αλλά αποφάσισα να ακολουθήσω τον δρόμο του επιπλέον τροφοδοτικού, αφενός για λόγους κόστους (τα απαιτούμενα 6 χ HxR modules θα μου κόστιζαν επιπλέον ~215 ) και αφετέρου για να αποκτήσει και λίγο ενδιαφέρον η κατασκευή.. :smile:

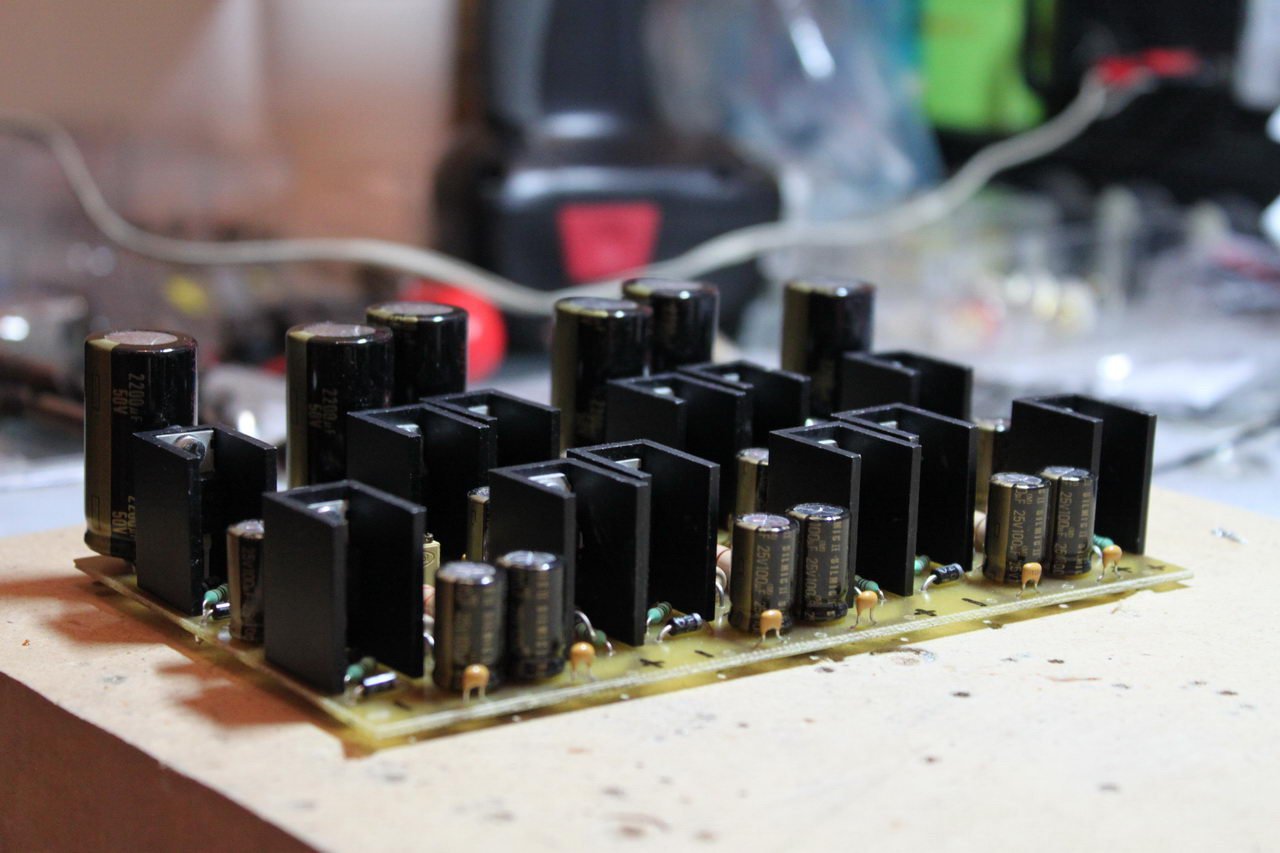

Οπότε αποφάσισα να πάω στη δοκιμασμένη λύση της διπλής σταθεροποίησης με 317/337, με καλούς πυκνωτές και το γνωστό overengineering. Οπότε, ο μετασχηματιστής έγινε 100VA, για πυκνωτές filtering πήγα σε Panasonic FC, και για επιπλέον filtering έβαλα παντού συνδυασμό από Wima MKP, Elna Silmic II και multilayer ceramic.

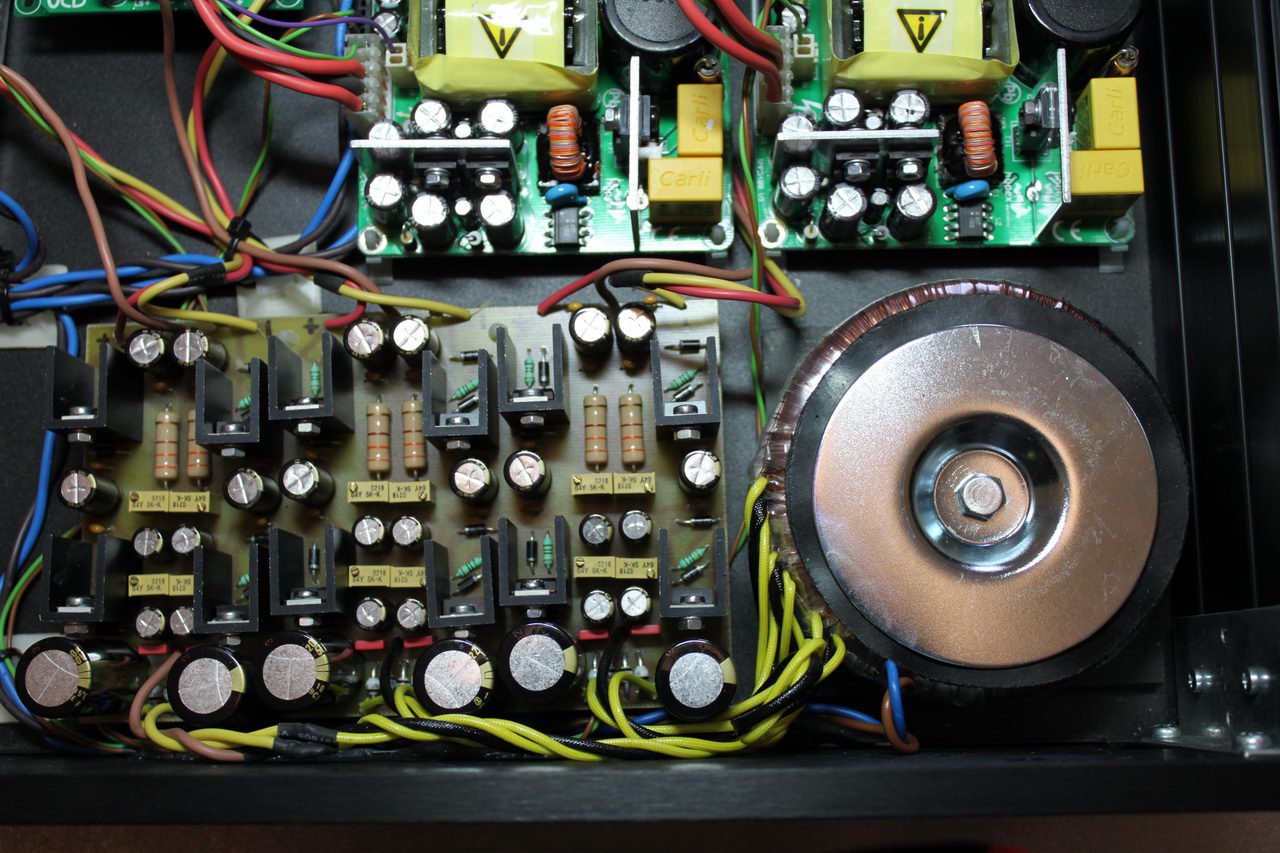

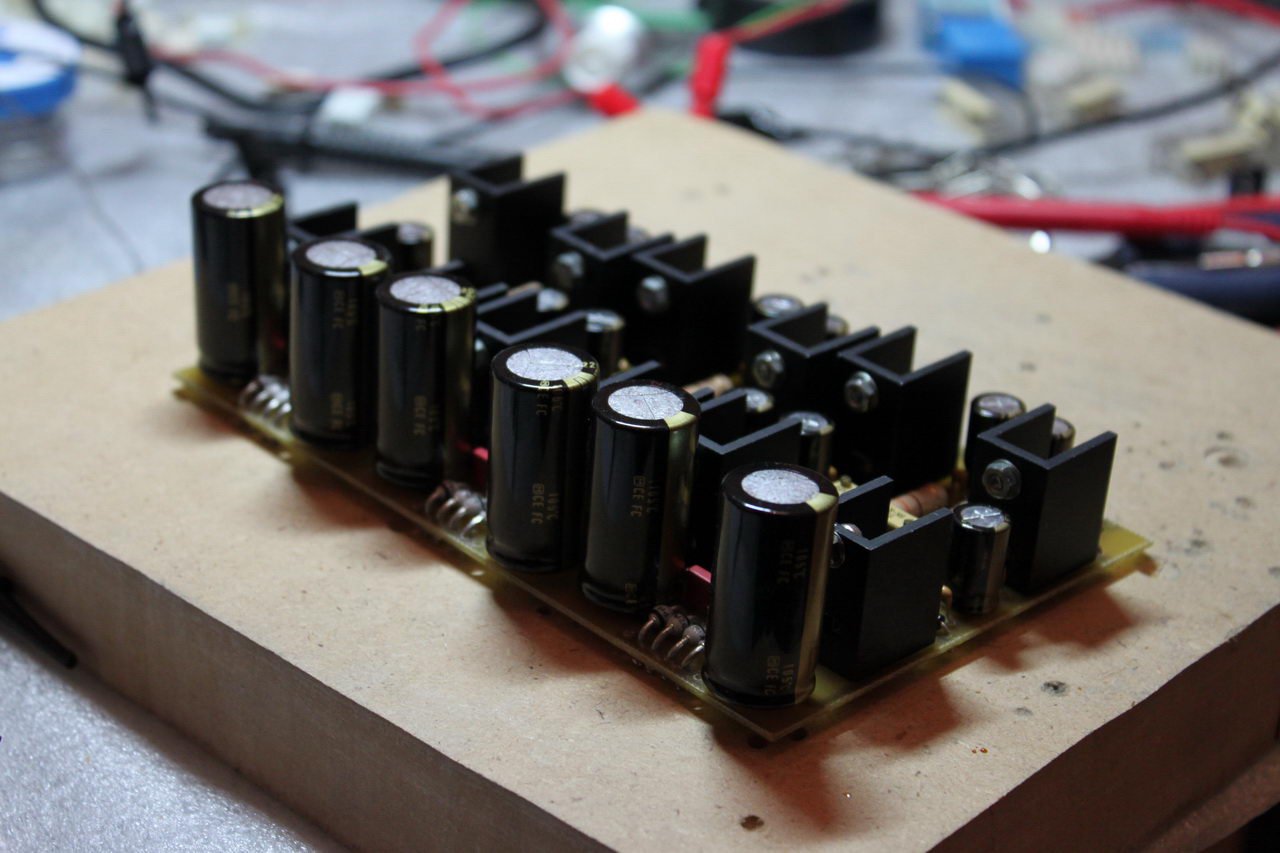

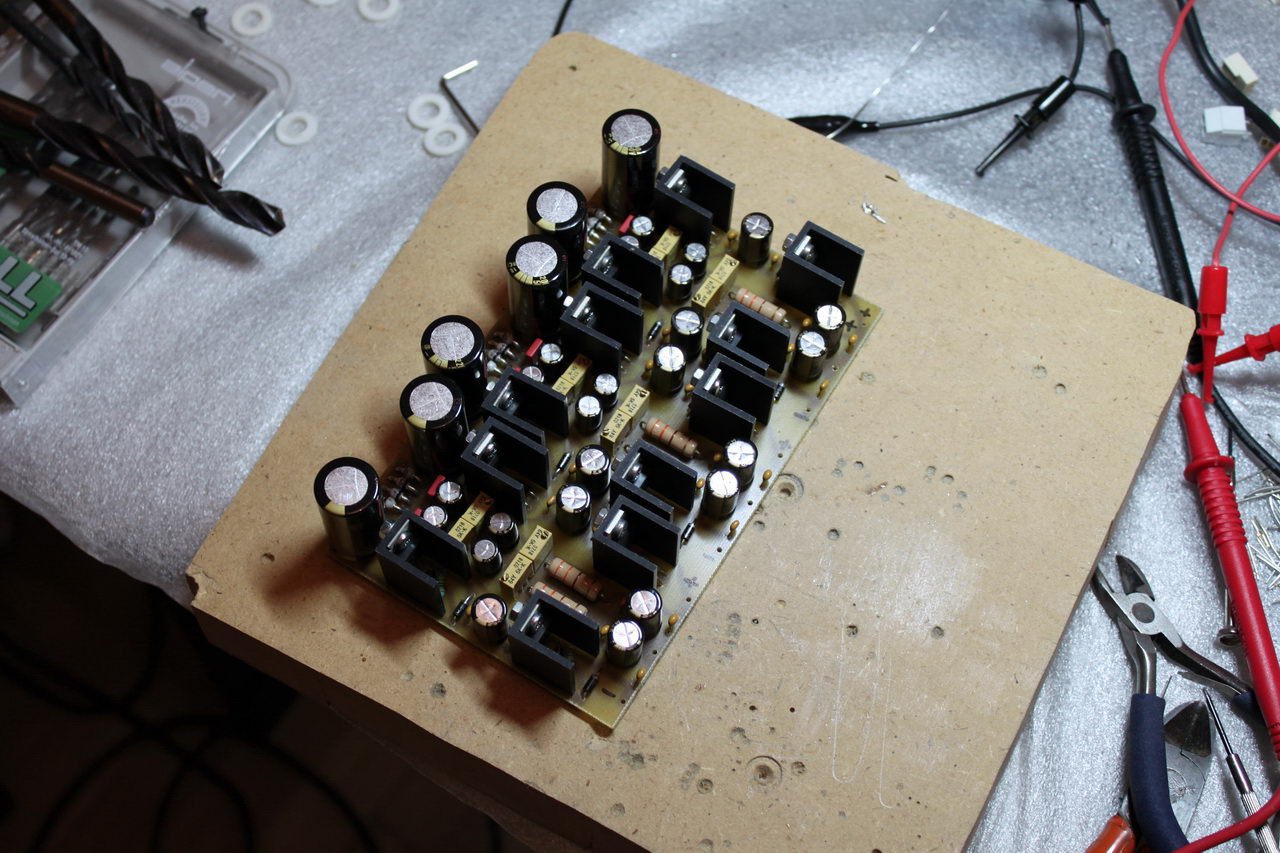

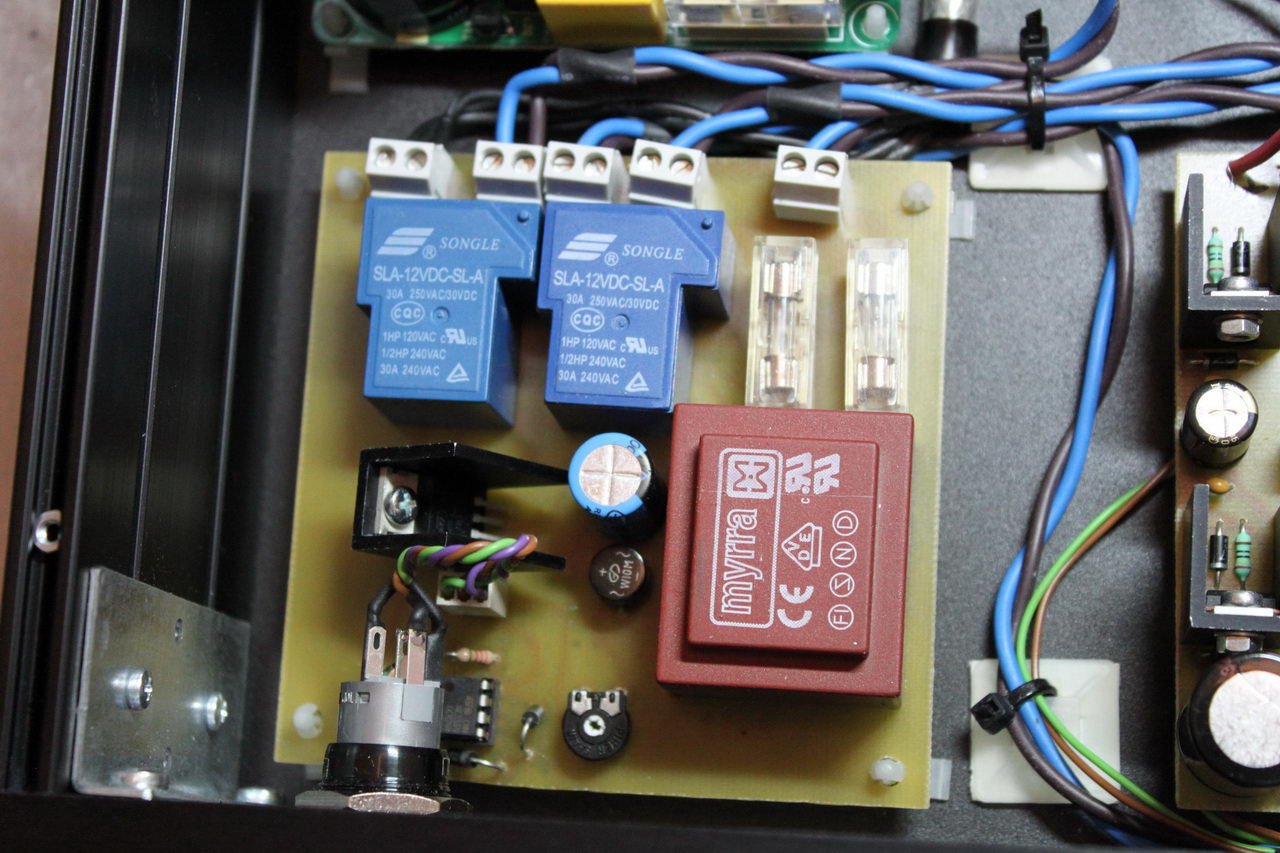

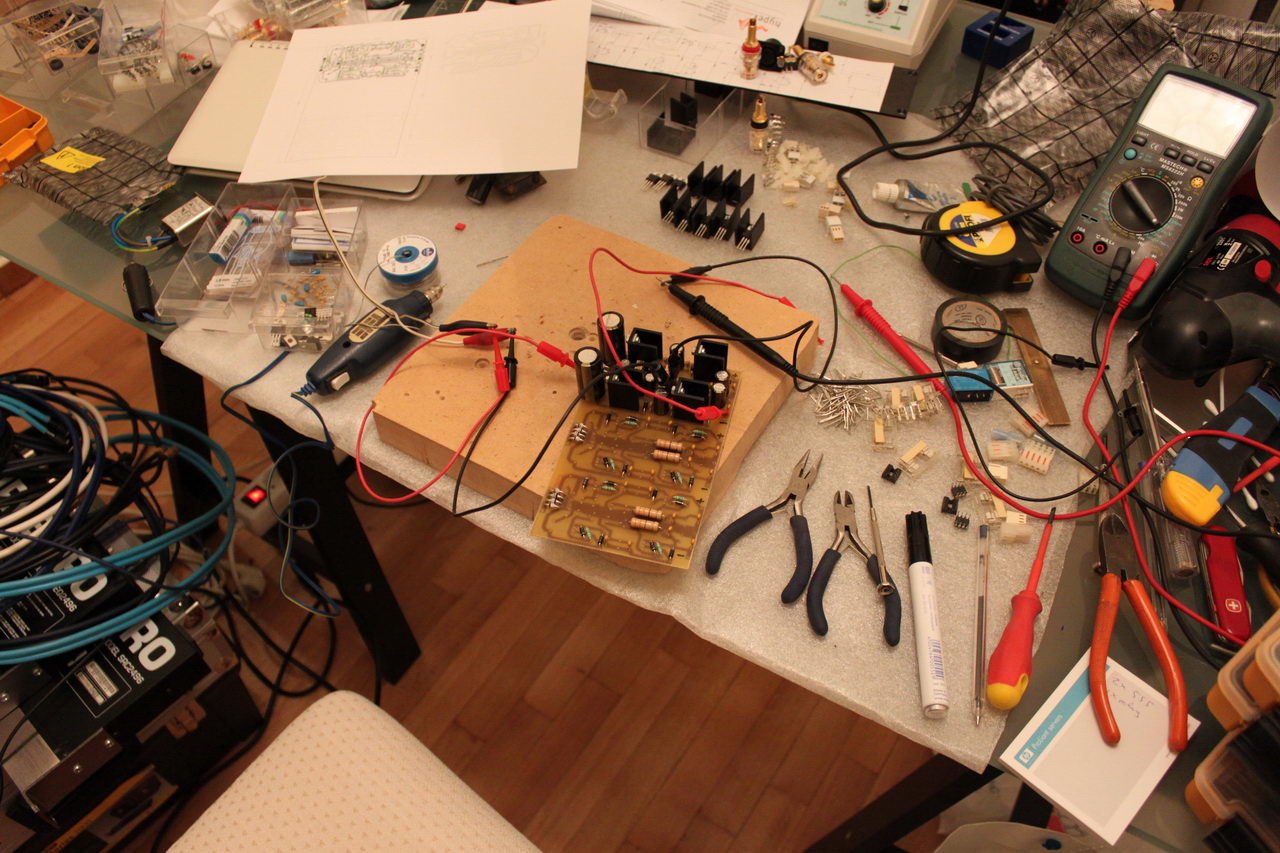

Το τυπωμένο το σχεδίασα και υλοποίησα μόνος μου (είπαμε, να έχει και λίγο ενδιαφέρον..
)
(συνεχίζεται..)
Συγκεκριμένα ήθελα έναν ενισχυτή που να μπορεί να οδηγεί με άνεση τα Arcos II μου σε μεγάλες εντάσεις (home cinema γαρ) αλλά παράλληλα να έχει και τουλάχιστον αξιοπρεπή ήχο. Φυσικά επίσης καλό θα ήταν να μην κοστίζει και μια μικρή περιουσία..
Κατέληξα λοιπόν στους Hypex UcD400HG, με τροφοδοσία από τα SMPS400A400 επίσης της Hypex, και με ξεχωριστό τροφοδοτικό για τα buffer που διαθέτουν οι 400HG (LM4562 based).
Τα κανάλια έπρεπε να είναι τρία, ώστε να οδηγούνται με τον ίδιο "χαρακτήρα" τα L-C-R ηχεία μου.
Οπότε, μπήκε η παραγγελία σε γνωστό γερμανικό e-μαγαζί και μετά από περίπου 20 ημέρες αναμονής παρέλαβα τα modules:
Ενώ περίμενα τα modules, φρόντισα να βρω τα υπόλοιπα απαραίτητα εξαρτήματα (μετασχηματιστή 100VA με 3 διπλά ξεχωριστά δευτερεύοντα τυλίγματα για τα τροφοδοτικά των buffers, τα εξαρτήματα των τροφοδοτικών, μια ψήκτρα, βύσματα, μικροεξαρτήματα, κτλ.). Το κουτί είναι το slimline 2U με την πρόσοψη των 10mm από το γνωστό Ιταλικό μαγαζί. Επιπλέον φρόντισα να προμηθευτώ το διάτρητο καπάκι, καθότι ο ενισχυτής θα παράγει κάποια θερμότητα..
Οπότε, έχουμε το UcD400HG. Όπως το βλέπει κανείς, του δίνεται η εντύπωση ότι αποτελείται από 5-10 εξαρτήματα πάνω σε μια πλακετίτσα.
Η εντύπωση αυτή όμως αλλάζει, όταν βλέπει το κάτω μέρος της πλακέτας:
Όχι, 5-10 εξαρτήματα δεν τα λες..
Λίγο πολύ το ίδιο ισχύει και για το SMPS400A400.
Αποφάσισα να πάω σε σχεδίαση ουσιαστικά monoblock, με ένα SMPS ανά κανάλι. Το συγκεκριμένο SMPS είναι σχεδιασμένο ειδικά για το UcD400 και χαρακτηρίζεται ως 400W, αλλά μπορεί να αποδώσει μέχρι και 650W για 30 δευτερόλεπτα (short term).
Με αυτά τα δεδομένα λοιπόν, έκανα μια πρόβα για να δω πως θα μπορούσαν να καθίσουν όλα αυτά τα εξαρτήματα στο σασί μου. Κατέληξα σε κάτι τέτοιο:
Πάμε παρακάτω λοιπόν..
Η ίδια η Hypex προτείνει εφόσον υπάρχει η δυνατότητα να παρακάμπτεται το ενσωματωμένο στην πλακέτα τροφοδοτικό του LM4562 και να αντικαθίσταται με κάποιο καλύτερο. Αυτό μάλιστα κάνουν τα HxR modules που πουλάει και η ίδια, αλλά αποφάσισα να ακολουθήσω τον δρόμο του επιπλέον τροφοδοτικού, αφενός για λόγους κόστους (τα απαιτούμενα 6 χ HxR modules θα μου κόστιζαν επιπλέον ~215 ) και αφετέρου για να αποκτήσει και λίγο ενδιαφέρον η κατασκευή.. :smile:
Οπότε αποφάσισα να πάω στη δοκιμασμένη λύση της διπλής σταθεροποίησης με 317/337, με καλούς πυκνωτές και το γνωστό overengineering. Οπότε, ο μετασχηματιστής έγινε 100VA, για πυκνωτές filtering πήγα σε Panasonic FC, και για επιπλέον filtering έβαλα παντού συνδυασμό από Wima MKP, Elna Silmic II και multilayer ceramic.
Το τυπωμένο το σχεδίασα και υλοποίησα μόνος μου (είπαμε, να έχει και λίγο ενδιαφέρον..
)(συνεχίζεται..)
