Passive Dummy Load.....

[kokar]

....για δόκιμες τροφοδοτικών και οχι μόνο!

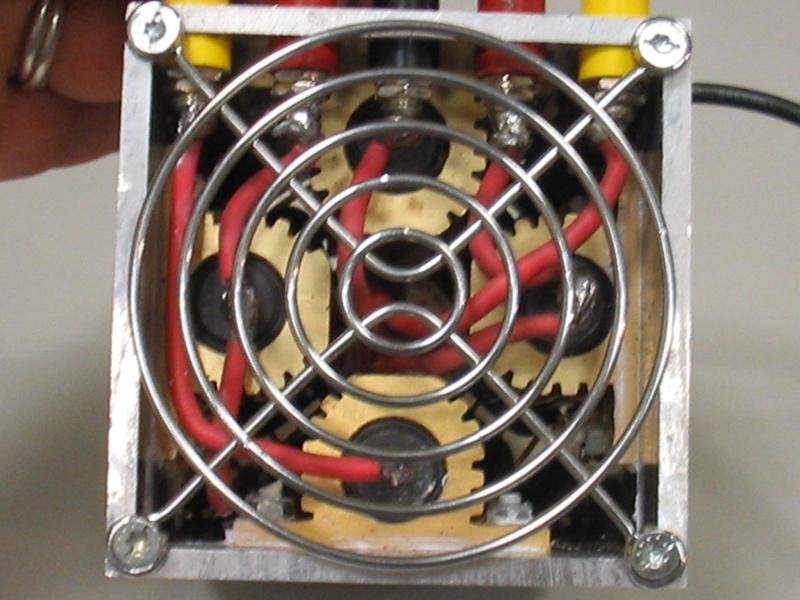

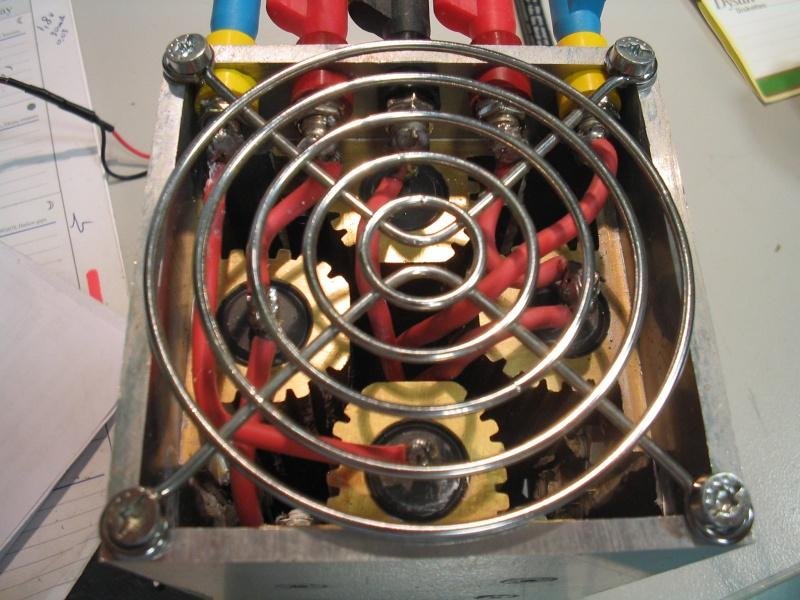

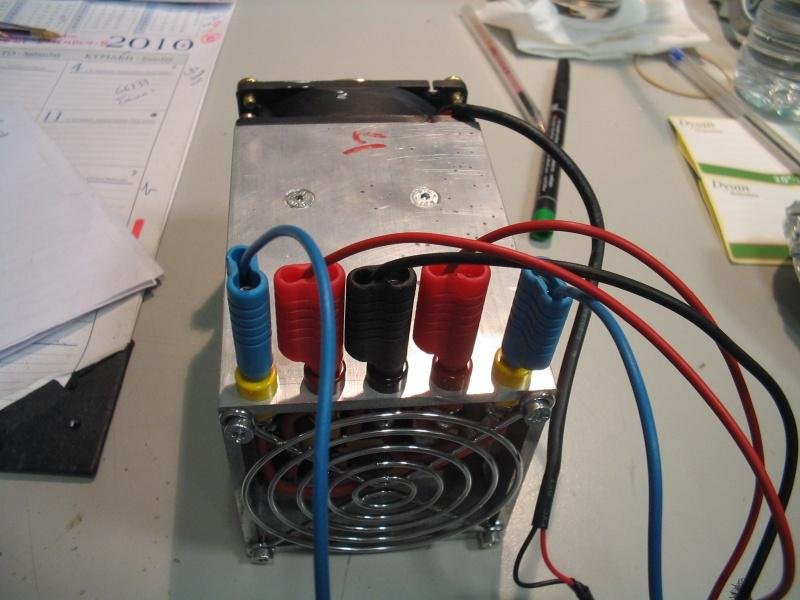

4 αντιστάσεις 2Ωμ 100W από ebay, ένα αλουμίνιο 80χ80χ5mm , 5 μπορνες , 1 blower και 2 σίτες και είναι έτοιμο
ανάλογα με τις επαφές που επιλέγουμε έχουμε και την αντίστοιχη αντίσταση και watt



[Glaz]

πολυ ωραιος kokar ....αρκετα χρησιμη κατασκευουλα...:a0210:

προφανως τις εχεις συνδεσει σε σειρα....
θα μπορουσες να μετρησεις την αυτεπαγωγη απ ακρη σ ακρη?



[kokar]

ναι είναι συνδεδεμένες ολεσ σε σειρά αλλά με τις ενδιάμεσες επαφές που έχω αφήσει
μπορώ να εχω διάφορές τιμές απο 0,5 Ω εως 8 Ω
την μέτρησή της αυτεπαγωγής θα την ανεβάσω την δεύτερα



[Κωνσταντίνος Τυροβολάς]

Κώστα εννοείς 100 βαττ και οι 4 έτσι?



[Πάνος Τσιτιμάκης]

Re: Απάντηση: Passive Dummy Load.....

Κώστα εννοείς 100 βαττ και οι 4 έτσι?

κρίνοντας από το μέγεθος θα έλεγα 100w έκαστη με σωστη ψύξη



[kokar]

Σωστός ο Πάνος, 100W η κάθε μια .



[Άρης Συν.]

Να τονίσω το σχόλιο του Πάνου όμως:
Με σωστή ψύξη!

Κώστα με αυτήν την ψύξη δεν αντέχουν 100W για κανένα λόγο η κάθε μία!



[kokar]

Power At 25°C 100W with 1.0°C/W Heatsink,
50W without Heatsink



[kokar]

πολυ ωραιος kokar ....αρκετα χρησιμη κατασκευουλα...:a0210:

προφανως τις εχεις συνδεσει σε σειρα....
θα μπορουσες να μετρησεις την αυτεπαγωγη απ ακρη σ ακρη?

από άκρη σε άκρη έχω 3μΗ ( 0,75μΗ η κάθε αντίσταση )



[Glaz]

από άκρη σε άκρη έχω 3μΗ ( 0,75μΗ η κάθε αντίσταση )

ωραιος....



[Gregls]

Πιστευω οταν ειναι σε λειτουργεια ξεπερνουν ευκολα και πιστολι θερμου αερα!!!



[kokar]

εξαρτάτε τι δοκιμάζουμε και πως το δοκιμάζουμε !
μην ξεχνάμε οτι είναι για δοκιμή - μετρήσεις και ΟΧΙ για non-stop λειτουργία

υ.γ1
οσο και αν δεν του φαίνεται , το blower κάνει πολύ καλή δουλειά !

Υ.Γ 2
αν δεν βάλουμε το blower σε λειτουργία τοτε γυρνάμε το φορτίο κάθετα
και πάνω στην σχάρα βάζουμε κάστανα η ψήνουμε ελληνικό καφέ
τις ρέγγες τις βάζουμε μετά το μεσημέρι....
