Πυκνωτής διακόπτη / Πυκνωτής spikes
- Thread starter SHERPA
- Start date
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Κακαλιός Στέργιος
Supreme Member
Απάντηση: Πυκνωτής διακόπτη.
ρε σεις, φάση με ουδέτερο δεν κάνει...ΤΣΑΦ?
Τζώνε κάνε τη δοκιμή μες το τζάκι (βάλε και κανα κάρβουνο να είναι έτοιμο)
ρε σεις, φάση με ουδέτερο δεν κάνει...ΤΣΑΦ?
Τζώνε κάνε τη δοκιμή μες το τζάκι (βάλε και κανα κάρβουνο να είναι έτοιμο)
Re: Απάντηση: Πυκνωτής διακόπτη.
αυτο θελω και γω να μαθω ! τι ρολο βαρανε, που βοηθανε και που μας τα χαλανε! :HTEHETH63:
αυτο θελω και γω να μαθω ! τι ρολο βαρανε, που βοηθανε και που μας τα χαλανε! :HTEHETH63:
Re: Πυκνωτής διακόπτη.
like a softstart for big power supplies - inrush current limiter
A thermistor's resistance is initially high. When the equipment is turned on, the thermistor's resistance limits the initial current. Current flow heats the thermistor, and when hot its resistance is a lower value, allowing most of the input voltage to be appear on the following circuit. It is inherently impossible for 100% of supply voltage to appear on the following circuit, as the thermistor must continue to dissipate power to stay hot and therefore low resistance.
like a softstart for big power supplies - inrush current limiter
A thermistor's resistance is initially high. When the equipment is turned on, the thermistor's resistance limits the initial current. Current flow heats the thermistor, and when hot its resistance is a lower value, allowing most of the input voltage to be appear on the following circuit. It is inherently impossible for 100% of supply voltage to appear on the following circuit, as the thermistor must continue to dissipate power to stay hot and therefore low resistance.
Last edited:
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Απάντηση: Πυκνωτής διακόπτη.

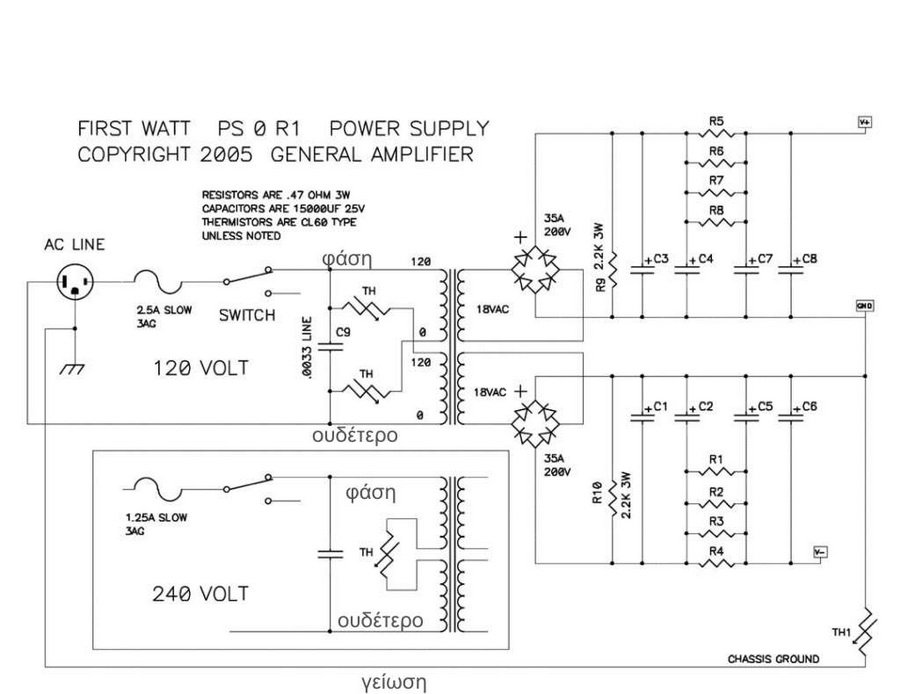

Βρε Προοπτικέ μάνα´μ, εγώ στο σχηματικό που ανέβασες δεν βλέπω κανέναν πυκνωτή στον διακόπτη.
Γιατί από όσο ξέρω, και φυσικά δεν τα ξέρω όλα, πυκνωτή βάζεις παράλληλα στις επαφές του διακόπτη για να αποροφήσει το τόξο κατά το ον-οφ. Πως συνδέεται ο πυκνωτής στις πλατίνες; θα μου πείς αυτά είναι προιστορία τώρα πια.
Εκτός άν εννοείς ότι στην επαφή του διακόπτη συνδέουμε φάση από την μία και ουδέτερο από την άλλη. Τότε ναι, αλλά όπως είπε και ο Στέργιος κάντε την δοκιμή μέσα στο τζάκι και κατά προτίμηση μόνο μέρα .......................:HTEHETH63:
Από την φάση στον ουδέτερο απλά είναι ένα φιλτράκι υψίσυχνων παράσιτων που υπάρχουν στο δίκτυο και τίποτα παραπάνω. Α ναι τώρα που το ξανασκεφτομαι μάλλον αποροφούν και κάποια παράσιτα τύπου "τσακ-τσουκ" του διακόπτη αλλά δεν τα καταστέλουν εν τη γεννέση τους όπως ο παράλληλος πυκνωτής ούτε προστατεύουν τις επαφές του διακόπτη.
Τώρα για τα θερμίστορ ναι μεν προστατεύουν από υπερεντάσεις αλλά
πρώτον εισάγουν μία αντίσταση σειράς στο τροφοδοτικό, κάτι που σε τροφοδοτικά τελικών δεν το θέλουμε με τίποτα και
δεύτερον δεν νομίζω τα θερμίστορ να προφταίνουν να περιορίσουν το ρεύμα εκκίνησης. Μέχρι να ζεσταθούν αυτά......ευχαριστούμε εκκινήσαμε.
Βρε Προοπτικέ μάνα´μ, εγώ στο σχηματικό που ανέβασες δεν βλέπω κανέναν πυκνωτή στον διακόπτη.
Γιατί από όσο ξέρω, και φυσικά δεν τα ξέρω όλα, πυκνωτή βάζεις παράλληλα στις επαφές του διακόπτη για να αποροφήσει το τόξο κατά το ον-οφ. Πως συνδέεται ο πυκνωτής στις πλατίνες; θα μου πείς αυτά είναι προιστορία τώρα πια.
Εκτός άν εννοείς ότι στην επαφή του διακόπτη συνδέουμε φάση από την μία και ουδέτερο από την άλλη. Τότε ναι, αλλά όπως είπε και ο Στέργιος κάντε την δοκιμή μέσα στο τζάκι και κατά προτίμηση μόνο μέρα .......................:HTEHETH63:
Από την φάση στον ουδέτερο απλά είναι ένα φιλτράκι υψίσυχνων παράσιτων που υπάρχουν στο δίκτυο και τίποτα παραπάνω. Α ναι τώρα που το ξανασκεφτομαι μάλλον αποροφούν και κάποια παράσιτα τύπου "τσακ-τσουκ" του διακόπτη αλλά δεν τα καταστέλουν εν τη γεννέση τους όπως ο παράλληλος πυκνωτής ούτε προστατεύουν τις επαφές του διακόπτη.
Τώρα για τα θερμίστορ ναι μεν προστατεύουν από υπερεντάσεις αλλά
πρώτον εισάγουν μία αντίσταση σειράς στο τροφοδοτικό, κάτι που σε τροφοδοτικά τελικών δεν το θέλουμε με τίποτα και
δεύτερον δεν νομίζω τα θερμίστορ να προφταίνουν να περιορίσουν το ρεύμα εκκίνησης. Μέχρι να ζεσταθούν αυτά......ευχαριστούμε εκκινήσαμε.
Last edited:
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Απάντηση: Πυκνωτής διακόπτη.
Από ότι είδα αυτά τα CL60 θερμίστορ είναι NTC άρα έχουν μία αρχική αντίσταση 10Ω/25C που στην συνεχεια ελλατώνεται όσο αυξάνεται το ρεύμα στο πρωτεύον και άρα η θερμοκρασία τους.
Αλλά 10Ω είναι σχετικά μικρή αντίσταση η οποία δεν μπορεί να εκκινήσει αργά τοροειδή τύπου "γαιδούρι" και δεύτερον και σημαντικότερο:
Καλά αν είναι ο τελικός τάξης Α και έχουμε συνεχώς ένα αρκετό ρεύμα ηρεμίας το οποίο θα κρατάει θερμό το NTC. Αν είναι όμως τάξης ΑΒ και το ρεύμα είναι ελάχιστο, στα χαμηλά περάσματα το NTC θα κρυώνει και όταν ξαφνικά χρειαστείς ρεύμα για δυναμικά το NTC θα ...επανεκκινεί αργά αργα το "γαιδούρι" και τα δυναμικά θα πηγαίνουν περίπατο. Στην ουσία δηλαδή το NTC θα μετατρέπει το "γαιδούρι" σε "ψοφίμι"
Από ότι είδα αυτά τα CL60 θερμίστορ είναι NTC άρα έχουν μία αρχική αντίσταση 10Ω/25C που στην συνεχεια ελλατώνεται όσο αυξάνεται το ρεύμα στο πρωτεύον και άρα η θερμοκρασία τους.
Αλλά 10Ω είναι σχετικά μικρή αντίσταση η οποία δεν μπορεί να εκκινήσει αργά τοροειδή τύπου "γαιδούρι" και δεύτερον και σημαντικότερο:
Καλά αν είναι ο τελικός τάξης Α και έχουμε συνεχώς ένα αρκετό ρεύμα ηρεμίας το οποίο θα κρατάει θερμό το NTC. Αν είναι όμως τάξης ΑΒ και το ρεύμα είναι ελάχιστο, στα χαμηλά περάσματα το NTC θα κρυώνει και όταν ξαφνικά χρειαστείς ρεύμα για δυναμικά το NTC θα ...επανεκκινεί αργά αργα το "γαιδούρι" και τα δυναμικά θα πηγαίνουν περίπατο. Στην ουσία δηλαδή το NTC θα μετατρέπει το "γαιδούρι" σε "ψοφίμι"
Απάντηση: Πυκνωτής διακόπτη.
Καλά τα λέει ο Προοπτικός (αρχικά τα CL60 στο πρωτεύον έχουν υψηλή αντίσταση και περιορίζουν το ρεύμα). Το θερμίστορ στην γείωση όμως;
Καλά τα λέει ο Προοπτικός (αρχικά τα CL60 στο πρωτεύον έχουν υψηλή αντίσταση και περιορίζουν το ρεύμα). Το θερμίστορ στην γείωση όμως;
Last edited:
Re: Απάντηση: Πυκνωτής διακόπτη.
Αυτό είναι ένα από τα αρνητικά στοιχεία αυτού του είδους softstart!
Eπίσης στο συγγεκριμένο κύκλωμα αναφέρεται σε 300VA μετασχηματιστή και λίγο παραπάνω!
Αυτό ρωτούσε ο άνθρωπος για το φιλτράκι υψίσυχνων παράσιτων!
Τέλος για το θερμίστορ στη γείωση είναι για να αποφεύγονται πιθανά ground loops με καποια άλλη συσκευή!
Το κύκλωμα το χρησιμοποιεί ο Nelson Pass...
Αυτό είναι ένα από τα αρνητικά στοιχεία αυτού του είδους softstart!
Eπίσης στο συγγεκριμένο κύκλωμα αναφέρεται σε 300VA μετασχηματιστή και λίγο παραπάνω!
Αυτό ρωτούσε ο άνθρωπος για το φιλτράκι υψίσυχνων παράσιτων!
Τέλος για το θερμίστορ στη γείωση είναι για να αποφεύγονται πιθανά ground loops με καποια άλλη συσκευή!
Το κύκλωμα το χρησιμοποιεί ο Nelson Pass...
Last edited:
Απάντηση: Πυκνωτής διακόπτη.
Ωπ, τώρα το πρόσεξα : Το ονομάζει TH1, ενώ τα άλλα ΤΗ.
Δεν θα είναι ΝΤC ==> Πολύ μικρό lift αρχικά, και αν και εφ' όσον υπάρξει ρεύμα, το lift αυξάνεται
Ωπ, τώρα το πρόσεξα : Το ονομάζει TH1, ενώ τα άλλα ΤΗ.
Δεν θα είναι ΝΤC ==> Πολύ μικρό lift αρχικά, και αν και εφ' όσον υπάρξει ρεύμα, το lift αυξάνεται
Re: Πυκνωτής διακόπτη.
'Ολα NTC είναι στα 10Ω/25C! Αν έχει διαρροή στο ground αρχίζει να θερμαίνεται και πέφτει η αντίσταση του και στην συνέχεια ρίχνει και την ασφάλεια...
Επίσης πάντα γειωμένα τα μεταλλικά κουτιά με χονδρό καλώδιο κατευθείαν στη γείωση και με κοντό καλώδιο! Ενώ το θερμίστορ θα ενώνει τη γείωση αστεριού (το star ground μειώνει στο ελάχιστο πιθανούς θορύβους σε συνεργασία με τα θερμίστορ) στην γείωση πρίζας!
Και λίγα και για τα ground loops.
http://www.passdiy.com/pdf/articles/ground-loops.pdf
'Ολα NTC είναι στα 10Ω/25C! Αν έχει διαρροή στο ground αρχίζει να θερμαίνεται και πέφτει η αντίσταση του και στην συνέχεια ρίχνει και την ασφάλεια...
Επίσης πάντα γειωμένα τα μεταλλικά κουτιά με χονδρό καλώδιο κατευθείαν στη γείωση και με κοντό καλώδιο! Ενώ το θερμίστορ θα ενώνει τη γείωση αστεριού (το star ground μειώνει στο ελάχιστο πιθανούς θορύβους σε συνεργασία με τα θερμίστορ) στην γείωση πρίζας!
Και λίγα και για τα ground loops.
http://www.passdiy.com/pdf/articles/ground-loops.pdf
Απάντηση: Πυκνωτής διακόπτη.
Παίδες εγκώ δεν ξέρω από θεωρείες.
Τα γκόλ μετράνε...
Αλλά όσα μηχανάκια είχα και δεν χάλασαν... είχαν από δαύτους απάνω τους.
Ενώ άλλα που δεν είχαν... με ταλαιπωρούν...
Είπα να καρατσεκάρω για να βάλω και στα υπόλοιπα...
Παίδες εγκώ δεν ξέρω από θεωρείες.
Τα γκόλ μετράνε...
Αλλά όσα μηχανάκια είχα και δεν χάλασαν... είχαν από δαύτους απάνω τους.
Ενώ άλλα που δεν είχαν... με ταλαιπωρούν...
Είπα να καρατσεκάρω για να βάλω και στα υπόλοιπα...
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Απάντηση: Re: Απάντηση: Πυκνωτής διακόπτη.
Εγώ διάβασα για σπινθηρισμό επαφων διακόπτη πάντως.
Γιάννη για πές που ήταν οι πυκνωτές στα μηχανάκια που δεν χάλασαν;
Και στην τελική μην σκας βρε αδερφέ. Βάλε πυκνωτές παράλληλα και στις επαφές του διακόπτη και στο δίκτυο. Κακό δεν κάνουν.
Μπορείς να βάλεις από έναν και μέσα στον πίνακα και μέσα στα μπουάτ και μέσα στην πρίζα. Κάθε λίγα μέτρα καλώδιο και μερικά νάνο. Σοβαρά το λέω, φίλτρα είναι.
Εγώ διάβασα για σπινθηρισμό επαφων διακόπτη πάντως.
Γιάννη για πές που ήταν οι πυκνωτές στα μηχανάκια που δεν χάλασαν;
Και στην τελική μην σκας βρε αδερφέ. Βάλε πυκνωτές παράλληλα και στις επαφές του διακόπτη και στο δίκτυο. Κακό δεν κάνουν.
Μπορείς να βάλεις από έναν και μέσα στον πίνακα και μέσα στα μπουάτ και μέσα στην πρίζα. Κάθε λίγα μέτρα καλώδιο και μερικά νάνο. Σοβαρά το λέω, φίλτρα είναι.
