sot23 socket test

lemon

lemon

Supreme Member
3 March 2009
4,069

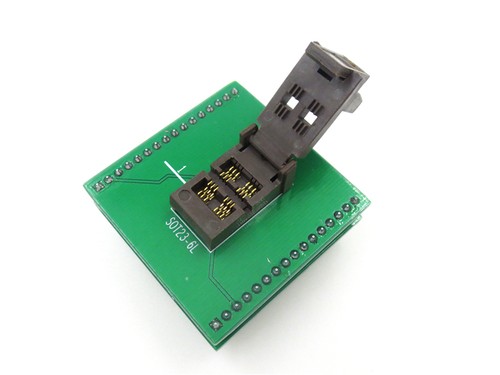

To πήρα τελευταία από ebay, το αναζητάμε ως sot23 test socket


Μπορεί να δεχθεί μέχρι δύο ταυτόγχρονα 23-3/23-4/23-5/23-6 τρανζίστορ.
Το μέχρι δύο ταυτόγχρονα μας βοηθά σε ταίριασμα συμπληρωματικών.

Στο παρακάτω βίντεο φαίνεται το εξάρτημα σε σύγκριση με μια μικρή πλακετίτσα που είχαμε φτιάξει στο παρελθόν για τεστ 23-3 τρανζίστορ - χρησιμοποιείται το Atlas DCA Pro.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

To βρήκα πρακτικό, μπαίνει εύκολα σε breadboard και τελικά δεν χρειάζεται να κλείσεις και το πορτάκι, σε δοκιμή ενός τεμαχίου.

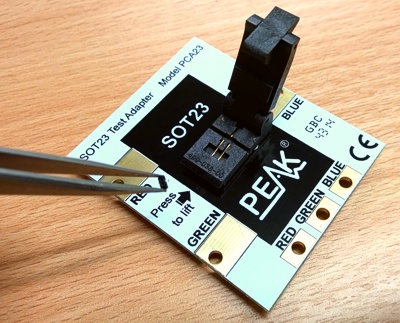

To προτίμησα σε σχέση με το αντίστοιχο που έχει βγάλει η Peak, http://www.peakelec.co.uk/acatalog/pca23-sot23-test-adapter.html (αν και είναι ποιοτικότερο ως κατασκευή)
εξαιτίας κυρίως της τιμής και της δυνατότητας πολλαπλών sot23 patterns.


Πλέον απαραίτητο εργαλείο. Αν και προτιμώ τα through hole όσον αφορά τα τρανζίστορ, η διαθεσιμότητα αυτών πλέον των τρανζίστορ, ιδίως των jfet, κάνουν την στροφή σε smd απαραίτητη. Βλέποντας το βίντεο μου θύμισε ότι πρέπει επίσης να αναβαθμίσω το DCA55.

Τελευταία, με τα παιδιά της εδώ παρέας κοιτούσαμε το ματσάρισμα τέτοιων sot23 transistor.
Χρησιμοποίησα, τη μικρή πλακετίτσα που είχα φτιάξει παλιότερα για αυτό το λόγο, αλλά ειδικά στα ήδη χρησιμοποιημένα με κόλληση sot23 είχα προβλήματα γιατί δεν εφάπτονταν σωστά και το διαγνωστικό δεν μπορούσε να τα ανιχνεύσει.
Έτσι στράφηκα, ψάχνονας, για τυχόν socket tester και έπεσα σε αυτές τις περιπτώσεις.

Το Atlas DCA Pro, όταν μετρά το BF-862 που έβαλα στο παράδειγμα, μόνο ως όργανο δίνει idss >12 στα περισσότερα που έχω...οπότε αδυναμία ματσαρίσματος εάν θέλεις να κάνεις ζευγάρια με απόκλιση 1-2 idss.
Όταν όμως το συνδέσεις στον υπολογιστή, μπορείς είτε να αποθηκεύσεις το γράφημα για μελλοντική χρήση ή να κάνεις συγκρίσεις για να δεις ποια έχουν ταυτόσημες καμπύλες.
Εκεί είναι το μεγάλο πλεονέκτημα του 75 σε σχέση με το 55άρι.

Είχα την απορία πως τα καταφέρατε με το I/v του 4490. Λύνει τα χέρια πραγματικά.
Το DCA Pro είναι σε άλλη κατηγορία σε σχέση με τα υπόλοιπα. Ήμουν λίγο διχασμένος ανάμεσα σ' αυτό και σ' ένα curve tracer που είχε βγει στο DIYAudio αλλά μάλλον το Pro θα αγοράσω με την πρώτη ευκαιρίία

Απάντηση: Re: sot23 socket test

Μπράβο ρε Μανώλη! θα το χτυπήσω σύντομα!
Savvas το 4490 δεν έχει I/v, το διακριτό στάδιο κάνει ενίσχυση τάσης. Ματσάρισμα δεν χρειάστηκε πουθενά παρά μόνο στα εξόδου που δεν είναι sot-23.
Πρόσφατα πήρα το DCA pro από εδώ

https://www.reichelt.de/Komponenten...wQATYAAAjkf58d663eb462f4adf581904ba4e504ebc0b

είναι η καλύτερη προσφορά που βρήκα...

Χαιρετώ, να πούμε Χρόνια Πολλά στο Σάββα γιορτάζει σήμερα. Πολύχρονος με ότι γουστάρεις στη ζωή σου.
Σε κάλυψε νομίζω πλήρως ο Κώστας.
Μη νομίζεις ότι το DCA-Pro είναι πανάκεια, οι μετρήσεις που κάνει είναι με χαμηλό ρεύμα και σε συγκεκριμένο εύρος τάσης, αν καίγεσαι για μετρήσεις με υψηλό ρεύμα...δεν μπορεί, αν και η γραμμικότητα πιστεύω στα σημερινά τρανζίστορ είναι κοντά σε χαμηλά και υψηλότερα ρεύματα.

Χθες το βράδυ το δούλεψα λιγάκι για να το δω περισσότερο σε πράξη.
Το πορτάκι που κλείνει είναι λίγο μπελάς, θέλει πολύ καλή ακρίβεια τοποθέτησης για να εφαρμόσει σωστά - μερικές φορές ρίχνει στο κενό το τρανζίστορ - προσωπικά προτιμώ να ρίχνω ανάποδα το τρανζίστορ στην υποδοχή δηλ. με τα πόδια προς τα πάνω, κάθεται καλύτερα και με ελαφρό ακούμπημα με το μυτοτσίμπηδο, μετράς άνετα, ούτε πορτάκι ούτε τίποτα...άσε που έτσι πιάνει και χωρίς να το ακουμπάς καθόλου. Πιθανόν το Peak να είναι πολύ πιο γρήγορο στη μέτρηση του sot23-3 αλλά το βρίσκω εξαιρετικά περιοριστικό όταν θα μπορούσαν να έβαζαν πολυ-pattern υποδοχή.

Οι δύο θέσεις που έχει είναι ταμάμ όταν βάζεις στο κύκλωμα παράλληλα τρανζίστορ και θέλεις να τα ταιριάξεις με τα παράλληλα της άλλης πλευράς, το βρήκα εξαίσιο ως υλοποίηση. Έβαλα δύο BF-862 και αμέσως η μέτρηση ήταν τέλεια, με διαφορετικές τιμές και χαμηλότερη αντίσταση εξόδου.
Κώστα χτύπα το, εξαιρετικό γκατζετάκι...

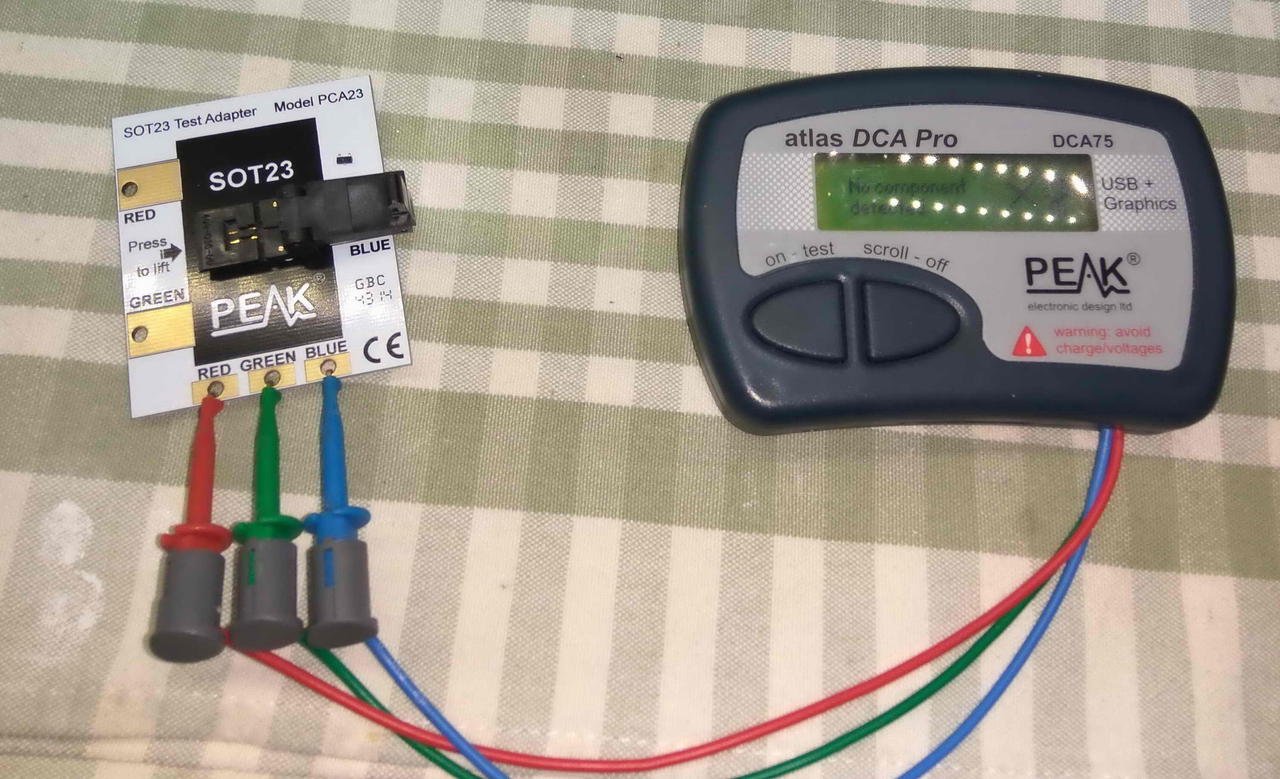

Έχω πάρει το ανταπτοράκι της Peak για sot 23 και δεν είναι αυτό τόσο εύχρηστο. Το θέμα είναι να πατήσει καλά, πράγμα ου δεν συμβένει πάντα.
Έχω καιρο βέβαια να το δοκιμάσω, μπορεί επι την ευκαιρία να ξανακάνω μια δοκιμή.
Επίσης στην αρχή η Peak μου είχε στείλει ένα πρώτο ανταπτοράκι που δεν καθόταν με τίποτα τα τρανζίστορ και μετά μου ξαναστείλαν ένα (χωρίσ χρέωση) με βελτιωμένη θήκη που δούλευε καλύτερα.
Η Peak πάντως είναι πολύ καλή εταιρεία όσον αφορά την υποστήρηξη των πρωιόντων της. Κάποια στιγμή βρήκα ένα τρανζιστορ που δεν το μέτραγε σωστα το Atlas. Τους έστειλα ένα μύνημα και σχεδον αμέσως βξάλανε Update στο software.

Για κάνε το κολπάκι που εφαρμόζω και μου δουλεύει 100% και γρήγορα.
Ξέχνα το πορτάκι άστο ανοιχτό, ρίξε το sot23 ανάποδα με την κοιλιά επάνω δηλαδή και στην κοιλιά του βάλε ένα καλωδιάκι σε πάχος όπως τα dupoint, πιεσέ το ελαφρά το με το δάκτυλο...μέτρα, δεν έχεις 100% επιτυχία;

Το δοκίμασα με το καλωδιάκι και είναι καλύτερα. Καλό είναι πάντως να μην αγγίζεις το τρανζίστορ γιατί αλλάζει η θερμοκρασία του και η μέτρηση τότε.
Είχα καιρό να το δοκιμάσω και θυμήθηκα τι πονοκέφαλος είναι να μετράς αυτά τα μικρά fet!


Attachments

  • IMG_20171206_170128[1].jpg
    154.5 KB · Views: 57
Δεν το αγγίζεις γιατί το βάζεις ανάποδα οπότε το κέλυφος πάει στο βάθος, εσύ με το δάκτυλο στην ουσία σπρώχνεις μόνο το καλωδιάκι το οποίο έχει ακριβώς το μέγεθος του sot23.

lemon said:
Τελευταία, με τα παιδιά της εδώ παρέας κοιτούσαμε το ματσάρισμα τέτοιων sot23 transistor.
Χρησιμοποίησα, τη μικρή πλακετίτσα που είχα φτιάξει παλιότερα για αυτό το λόγο, αλλά ειδικά στα ήδη χρησιμοποιημένα με κόλληση sot23 είχα προβλήματα γιατί δεν εφάπτονταν σωστά και το διαγνωστικό δεν μπορούσε να τα ανιχνεύσει.
Έτσι στράφηκα, ψάχνονας, για τυχόν socket tester και έπεσα σε αυτές τις περιπτώσεις.

Το Atlas DCA Pro, όταν μετρά το BF-862 που έβαλα στο παράδειγμα, μόνο ως όργανο δίνει idss >12 στα περισσότερα που έχω...οπότε αδυναμία ματσαρίσματος εάν θέλεις να κάνεις ζευγάρια με απόκλιση 1-2 idss.
Όταν όμως το συνδέσεις στον υπολογιστή, μπορείς είτε να αποθηκεύσεις το γράφημα για μελλοντική χρήση ή να κάνεις συγκρίσεις για να δεις ποια έχουν ταυτόσημες καμπύλες.
Εκεί είναι το μεγάλο πλεονέκτημα του 75 σε σχέση με το 55άρι.
Click to expand...

Γύρω απο 17mA IDSS στα 8V VDS κυμαίνονται αρκετά που έχω. Θέλει προσοχή σε τι τάση και ρεύμα θα πολωθούν σε όποια εφαρμογή γιατί είναι μικρά. Το πιο μεγάλο pad για καλύτερη ψύξη το θέλουν στο gate.

Απάντηση: Re: sot23 socket test

vgeorge said:
ΟΚ τότε.
Click to expand...

Βάλε ενα κροκόδειλο μεγάλο για αγώγιμο μανταλάκι μεταξύ Green & Blue pads στο Peak PCA23 και πέρνα το πολύμετρο σε σειρά για μέτρηση mA απο το +PSU στο Red pad με επιστροφή στο μηδέν του PSU απο το Green. Έτσι μπορείς να βλέπεις IDSS στα όσα VDS θέλει το BF862 JFET datasheet. Blue=Gate σε αυτή την περίπτωση.

Για να μετρήσεις IDSS, έτσι είναι η μόνη λύση για τα BF862.
Το θέμα είναι ότι στην βάση δεν κάθονται εύκολα χωρίς κόλπο.

Νικόλα, υπέροχο κολπάκι, θα το δοκιμάσω σύντομα και θα ανεβάσω κάποια αποτελέσματα.

Όπως λέει και ο vgeorge, είναι μονόδρομος για σωστή προσαρμογή μέτρησης IDSS στις ανάγκες του κυκλώματος.
Ερώτηση, όπως βλέπεις το φετάκι με το μονό πόδι προς τα κάτω και τα άλλα προς τα πάνω, το πάνω δεξιά δεν είναι το gate?

Απάντηση: Re: sot23 socket test

vgeorge said:
Για να μετρήσεις IDSS, έτσι είναι η μόνη λύση για τα BF862.
Το θέμα είναι ότι στην βάση δεν κάθονται εύκολα χωρίς κόλπο.
Click to expand...

Όποτε προσέξω να το κεντράρω καλά, αλλά και το πέλμα των ποδιών του να είναι προς τα κάτω ώστε να προεξέχει η πλάτη του, τότε το πατάει σωστά ο αντάπτορας. Γενικά αν το RDS που βγάζει ο Άτλας είναι ύποπτα μεγάλο τότε τα πόδια δεν κάνουν καλή επαφή στα σύρματα του αντάπτορα. 12-14 Ωμ η εκεί γύρω είναι λογικές τιμές για μέσου IDSS BF862.

Τι λέτε γι' αυτό ;

650686d1513018871-smd-jfet-test-jig-jfet-matcher-brd-png


Με γρήγορη ματιά το μόνο ελλάτωμα ότι δεν υπάρχει θήκη οπότε μπορεί να γίνει καμιά απροσεξία

Θα γίνει μια ομαδική παραγγελία της πλακέτας στο Diyaudio
