Την καλημέρα μου σε όλους τους φίλους...

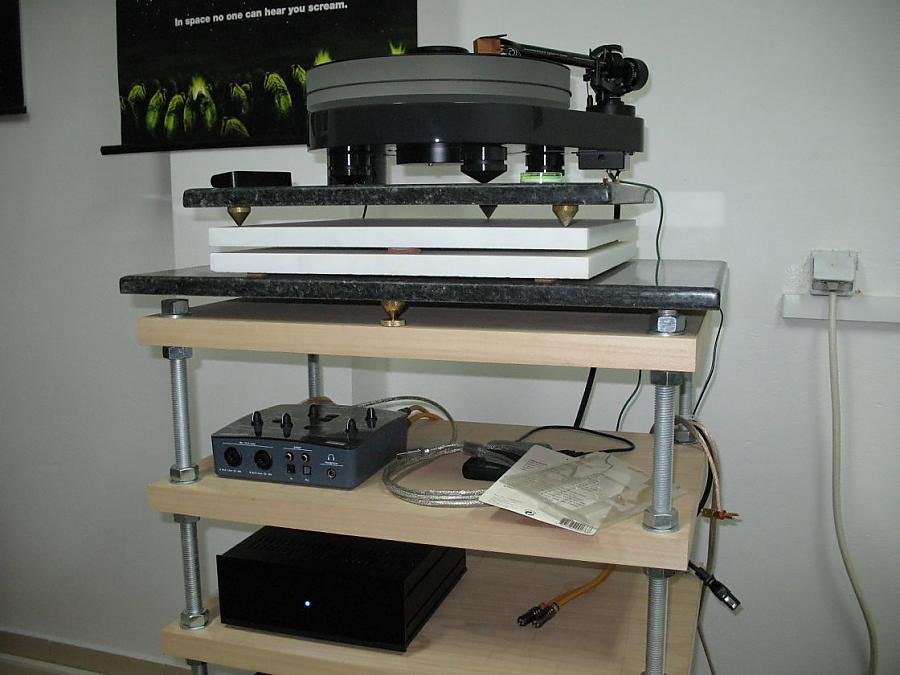

Θέλετε η αγορά του νέου πικάπ θέλετε ότι με έτρωγε το χέρι μου γιά κατασκευή, αποφάσισα να την κατασκευή του Phono MM/MC με τροφοδοτικό μπαταρίας σε σχέδιο του Thorsten Loesch.
Το συγκεκριμένο phono ήταν είχε προταθεί από τον ..δάσκαλο Αργύρη Μ. και μιάς και είχα δανειστεί τον δικό του γιά κάνα μήνα, είχα μείνει με το στόμα ανοικτό και τα αυτία στο πάτωμα. Έτσι αποφάσισα χωρίς πολλά πολλά την κατασκευή του.

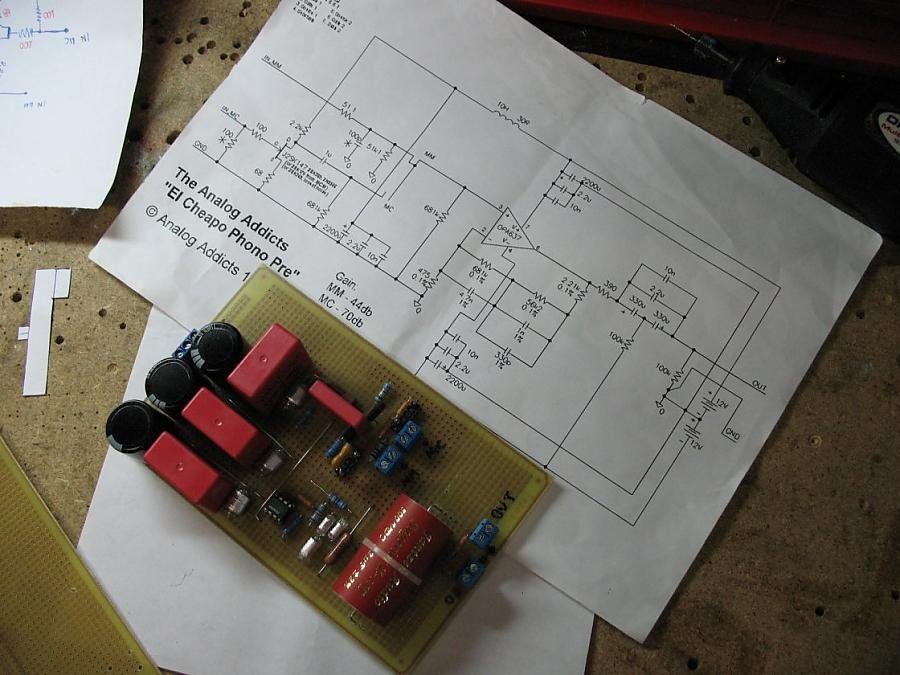

Ήταν η πρώτη μου προσπάθεια κατασκευής εξ' ολοκλήρου σε διάτρητη πλακέτα και στην αρχή από το σχέδιο μου φαινόταν βουνό. Τελικά ήταν αρκετά απλό και είχε μεγάλη διασκέδαση η κατασκευή του!

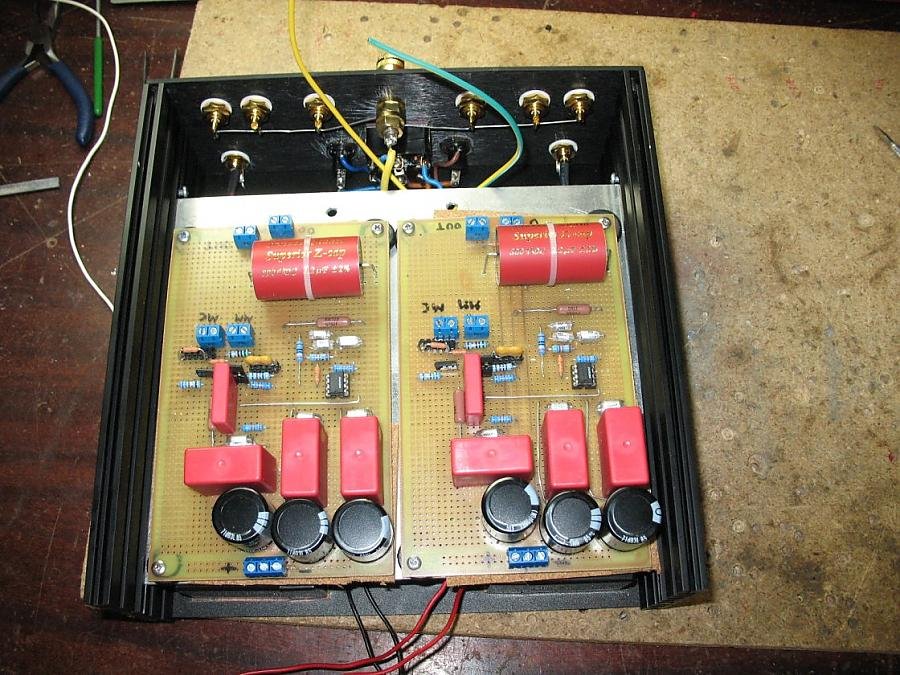

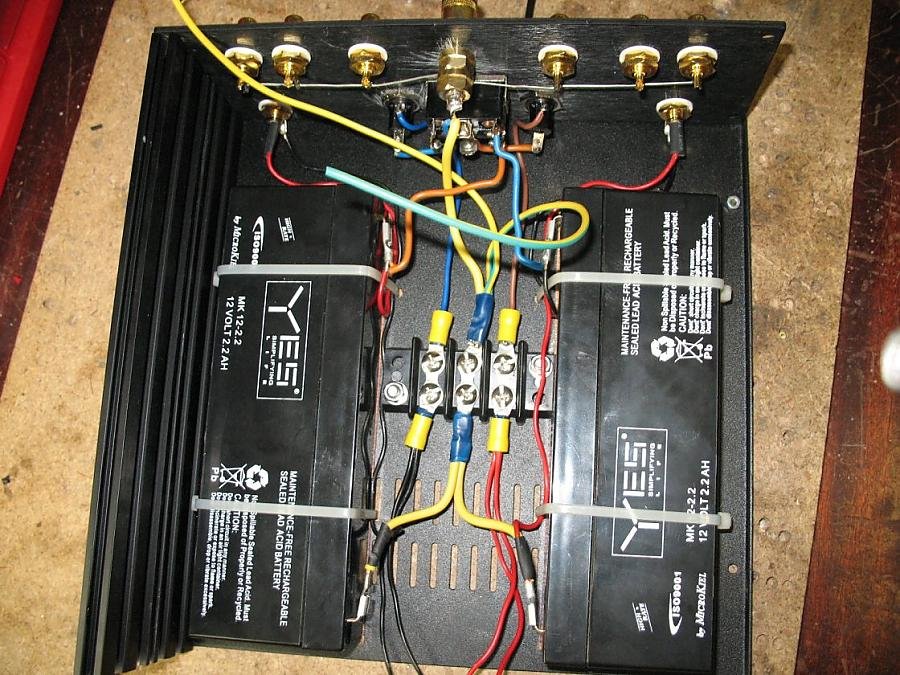

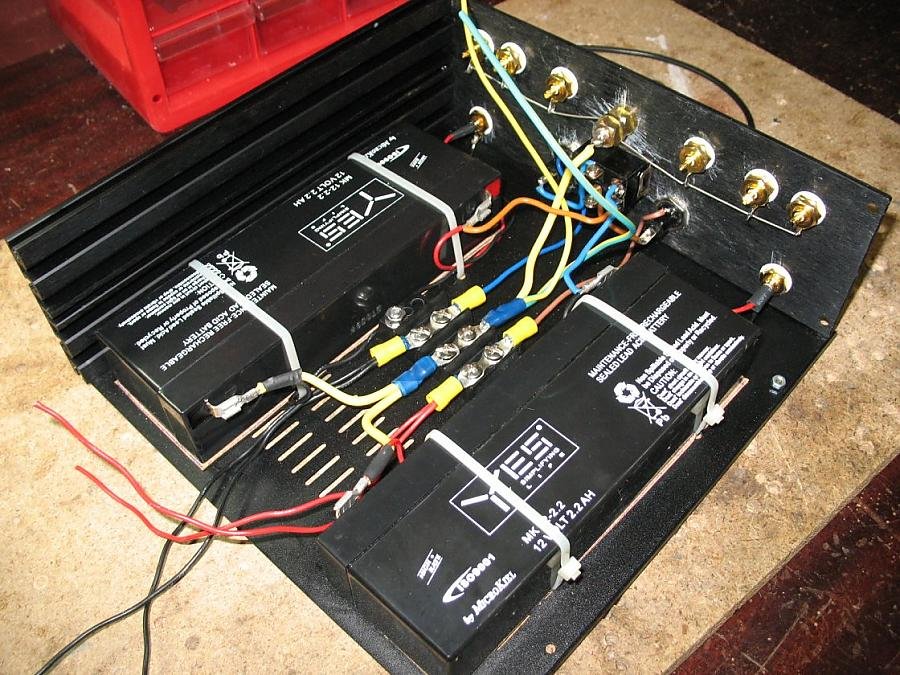

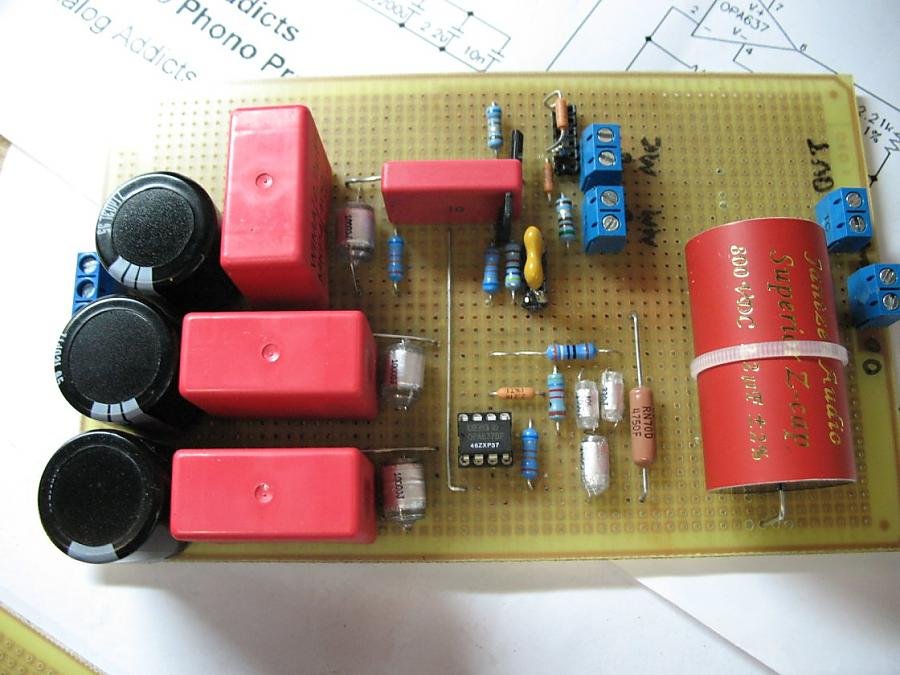

Το phono κάνει χρήση ενός ΟΡΑ637 γιά το στάδιο ΜΜ και ενός SK389 σε τάξη Α γιά το στάδιο MC. Η κατασκευή είναι dual mono με ξεχωριστή πλακέτα ανά κανάλι και τροφοδοτείται από δύο παράλληλα συνδεδεμένες μπαταρίες 12V 2,2Ah.
Πυκνωτές ηλεκτρολυτικοί σειρά SMH της Nippon και παράλληλα Wima 4 MKP (highly recommented από τον σχεδιαστή!!) και άλλος ένας πολυστερίνης 1%.

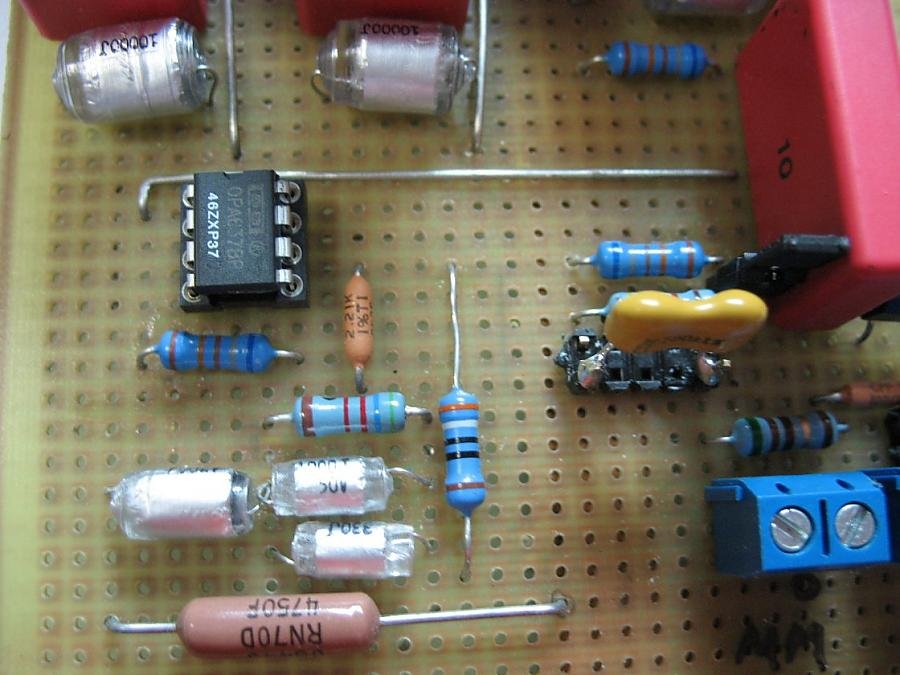

Παντού αντιστάσεις metal film 1% και στην RIIA αυστηρώς μόνο πυκνωτές πολυστερίνης 1%.

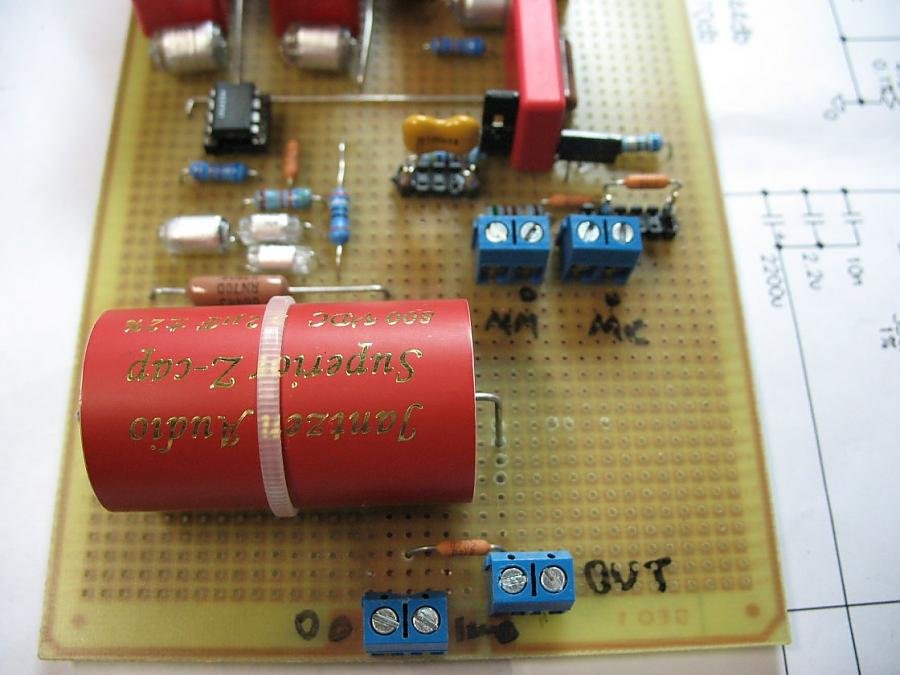

Η πυκνωτές εξόδου επιλέχτηκαν οι Jansten Superior Z-cap στα 2,2 mF. Δεν έκανα πειραματισμούς με άλλους αλλά αυτοί όντως ακούγονται εξαιρετικά. Ίσως κάνω κάποιες δοκιμές και με φθηνότερους Arco ή τους MKP4 της Wima, αλλά ...λυπάμε να ξεκολλάω πάλι!

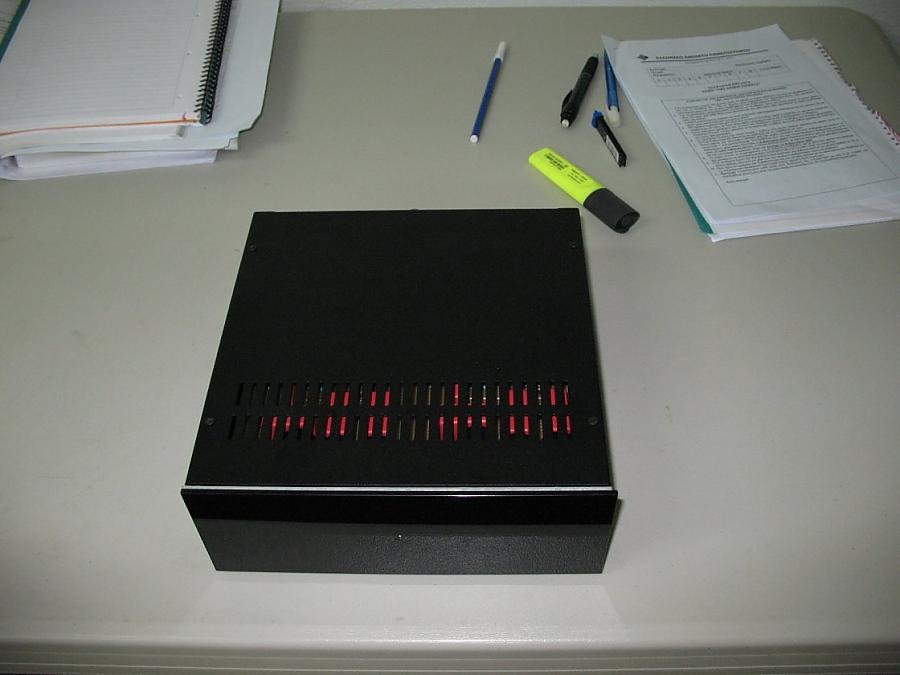

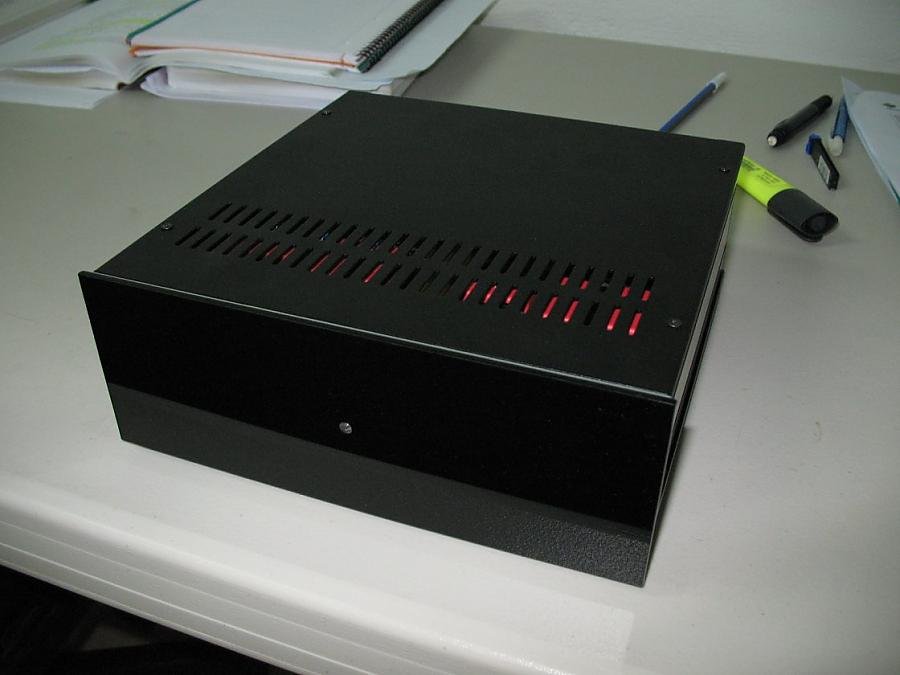

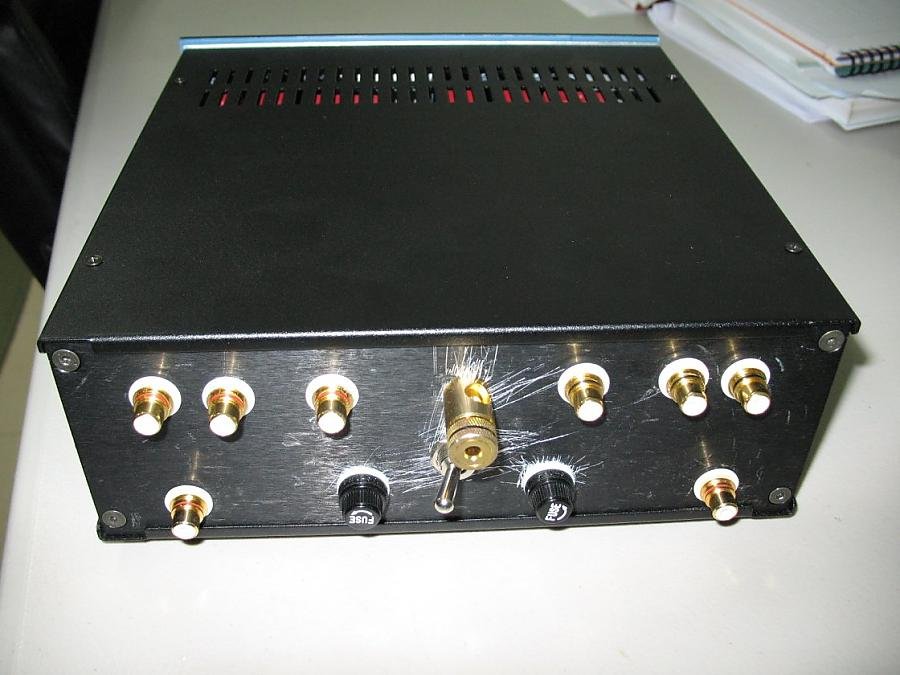

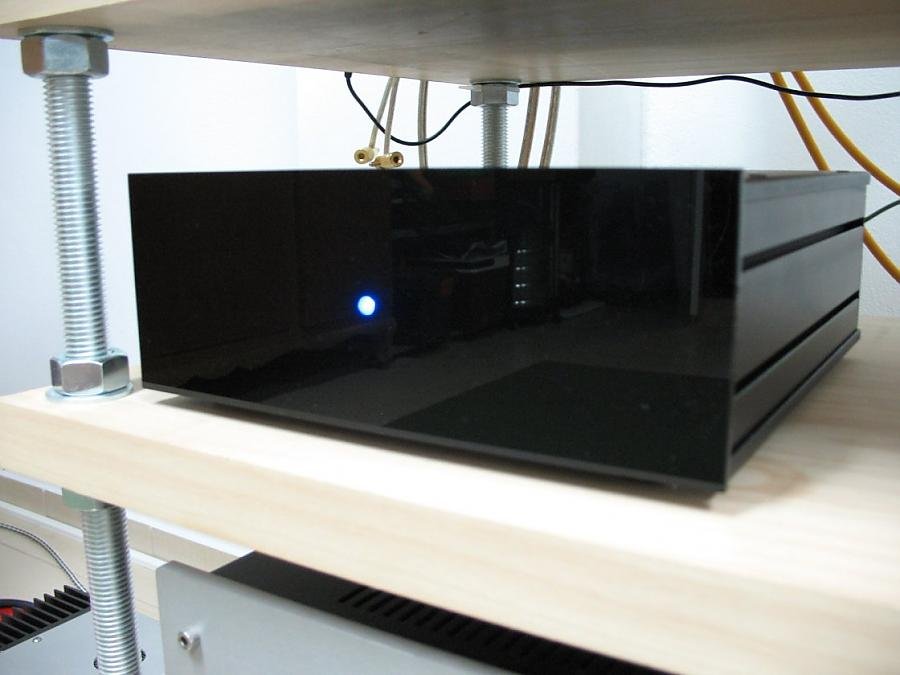

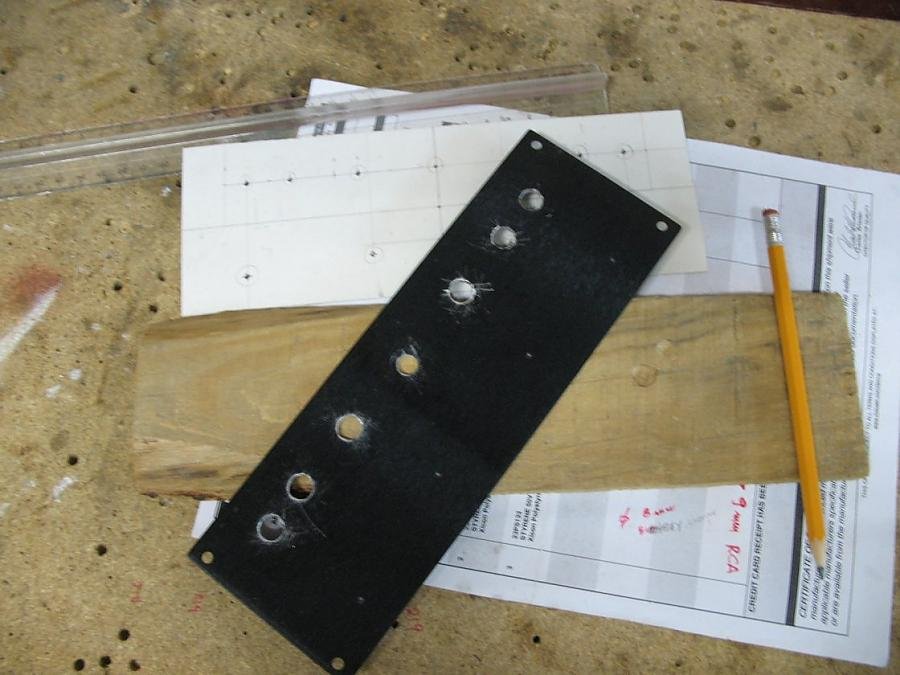

Κουτί ΕΞΑΙΡΕΤΙΚΟ και σε τιμές λογικές από http://www.audiokit.it
Ως συνήθως δεν έκανα οικονομία στα υλικά ούτε στον τρόπο κατασκευής έτσι γιά να βγάλω το άχτι μου!
Το μόνο μου θα αλλάξω στο άμεσο μέλλον είναι η πυκνωτές στην είσοδο του σταδίου ΜC οι οποίοι τώρα είναι mica και θα αλλαχτούν με (τι άλλο) πολυστερίνης 1%.

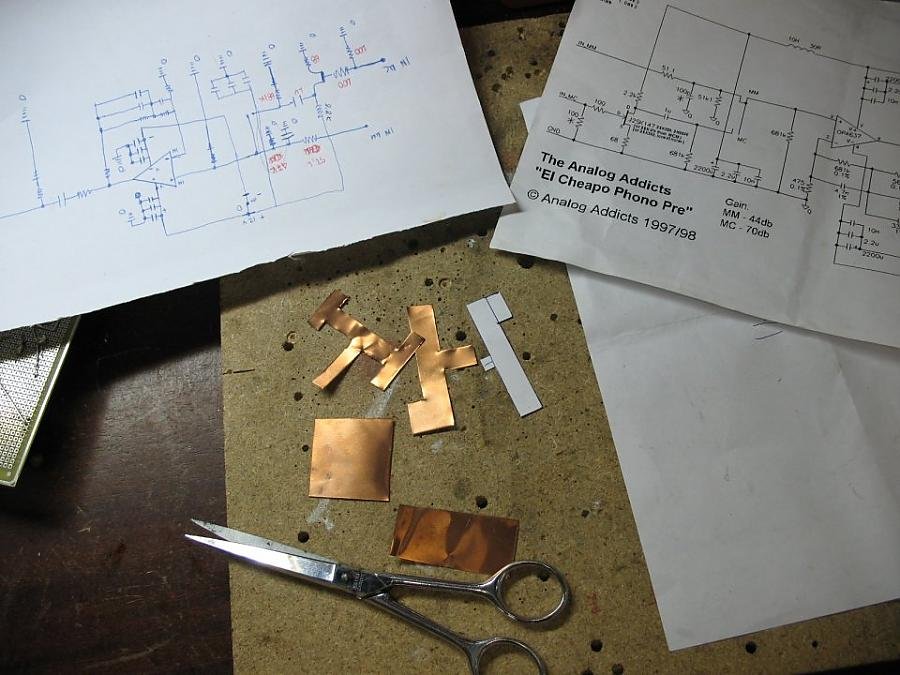

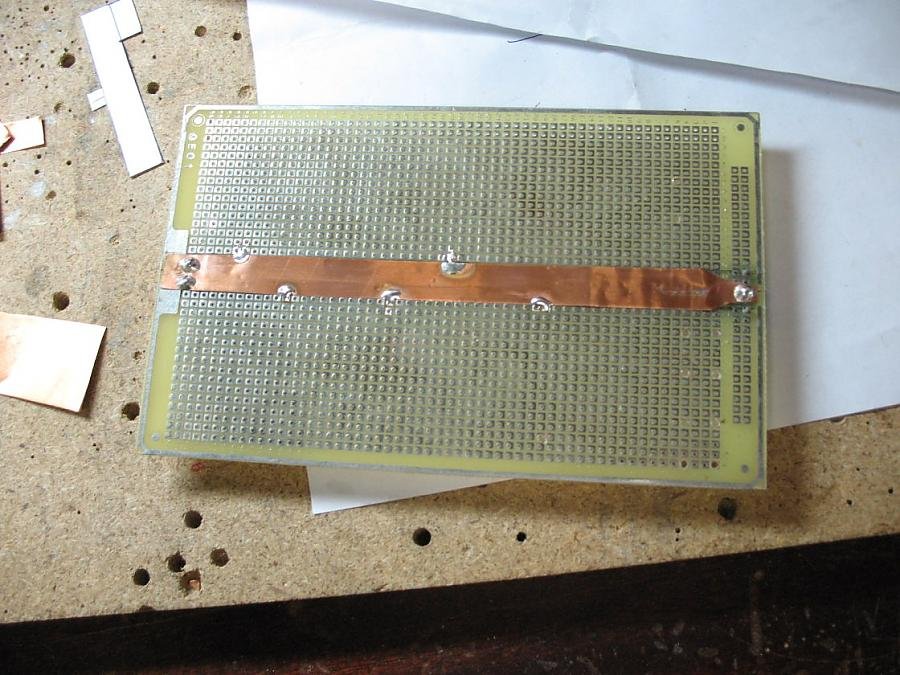

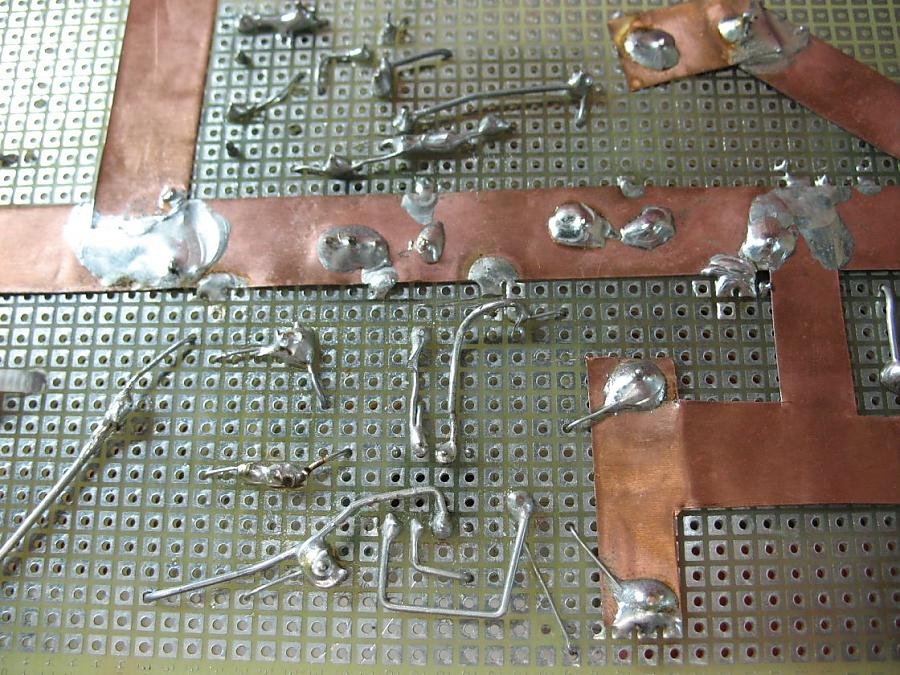

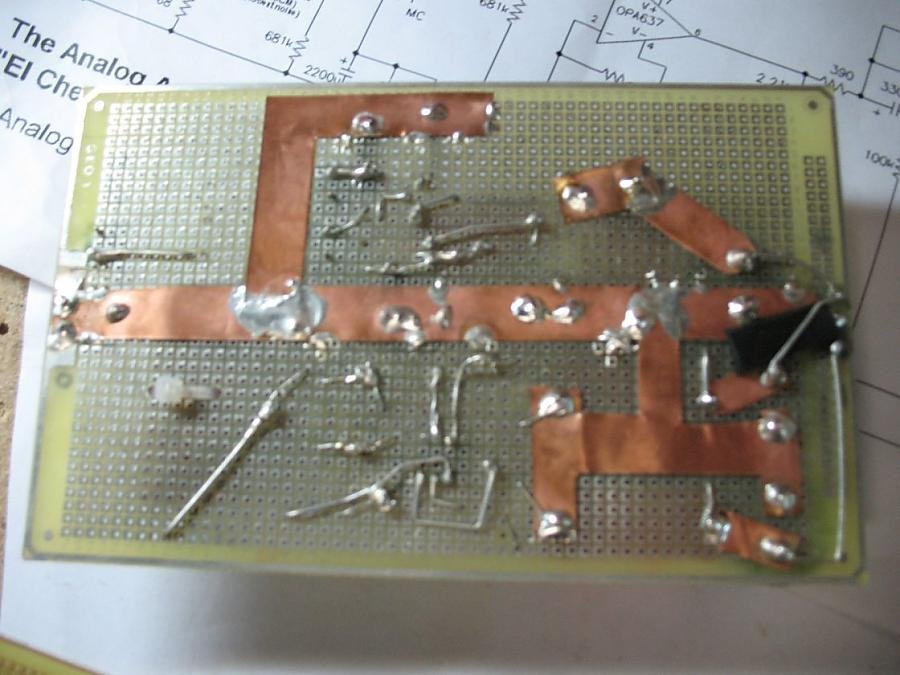

Οι ενώσεις στο μεγαλύτερο τμήμα της πλακέτας γίνονται πάνω σε μεγάλο χαλκοδιάδρομο που έκοψα και κόλλησα. Χρησιμοποιώ φύλλα χαλκού από το Πλαίσιο.
τώρα στρώνει λιγάκι πρώτα αλλά οι πρώτες ακροάσεις είναι εξαιρετικές! Αν και νομίζω ότι η εκπληκτική τρισδιάστατη σκηνή που ξεδιπλώνει η υλοποίηση του Αργύρη Μ. είναι καλύτερη. Εδώ η χροιές και η απαλότητα δείχνουν σαφώς καλύτερες (από ότι μπορώ να θυμάμε). Ποιός ξέρει ίσως είναι οι πυκνωτές στην έξοδο.
Φυσικά βόμβοι ή άλλοι θόρυβοι είναι παντελώς άγνωστοι (ε μπαταρία είναι αυτή) και μετρητικά και βέβαια ακουστικά. Στεροφωνική εικόνα σώμα, χαμηλό, ανάλυση εξαιρετικές γιά τα (εώς τώρα) γούστα μου.
Και βέβαια ...τρελό κέρδος μερικές φορές νομίζω ότι έχω συνδεδεμένο CD player (γιά το κέρδος που δίνει ενοώ).
Συνολικό κόστος περίπου 300 ευρά (αλλά γίνεται και φθηνότερος χωρίς να χάσει).
Θέλω να ευχαριστήσω τον Αργύρη γιά την υπομονή του να απαντά σε βλάκώδεις ερωτήσεις μου!! :damnyou:
Και βέβαια τον σχεδιαστή που δίνει την γνώση του στον κόσμο..
Να και το άρθρο του γιά όποιον ενδιαφέρετε
http://www.fortunecity.com/rivendell/xentar/1179/projects/aaphono/aaphono.html
Θέλετε η αγορά του νέου πικάπ θέλετε ότι με έτρωγε το χέρι μου γιά κατασκευή, αποφάσισα να την κατασκευή του Phono MM/MC με τροφοδοτικό μπαταρίας σε σχέδιο του Thorsten Loesch.
Το συγκεκριμένο phono ήταν είχε προταθεί από τον ..δάσκαλο Αργύρη Μ. και μιάς και είχα δανειστεί τον δικό του γιά κάνα μήνα, είχα μείνει με το στόμα ανοικτό και τα αυτία στο πάτωμα. Έτσι αποφάσισα χωρίς πολλά πολλά την κατασκευή του.
Ήταν η πρώτη μου προσπάθεια κατασκευής εξ' ολοκλήρου σε διάτρητη πλακέτα και στην αρχή από το σχέδιο μου φαινόταν βουνό. Τελικά ήταν αρκετά απλό και είχε μεγάλη διασκέδαση η κατασκευή του!
Το phono κάνει χρήση ενός ΟΡΑ637 γιά το στάδιο ΜΜ και ενός SK389 σε τάξη Α γιά το στάδιο MC. Η κατασκευή είναι dual mono με ξεχωριστή πλακέτα ανά κανάλι και τροφοδοτείται από δύο παράλληλα συνδεδεμένες μπαταρίες 12V 2,2Ah.
Πυκνωτές ηλεκτρολυτικοί σειρά SMH της Nippon και παράλληλα Wima 4 MKP (highly recommented από τον σχεδιαστή!!) και άλλος ένας πολυστερίνης 1%.
Παντού αντιστάσεις metal film 1% και στην RIIA αυστηρώς μόνο πυκνωτές πολυστερίνης 1%.
Η πυκνωτές εξόδου επιλέχτηκαν οι Jansten Superior Z-cap στα 2,2 mF. Δεν έκανα πειραματισμούς με άλλους αλλά αυτοί όντως ακούγονται εξαιρετικά. Ίσως κάνω κάποιες δοκιμές και με φθηνότερους Arco ή τους MKP4 της Wima, αλλά ...λυπάμε να ξεκολλάω πάλι!
Κουτί ΕΞΑΙΡΕΤΙΚΟ και σε τιμές λογικές από http://www.audiokit.it
Ως συνήθως δεν έκανα οικονομία στα υλικά ούτε στον τρόπο κατασκευής έτσι γιά να βγάλω το άχτι μου!
Το μόνο μου θα αλλάξω στο άμεσο μέλλον είναι η πυκνωτές στην είσοδο του σταδίου ΜC οι οποίοι τώρα είναι mica και θα αλλαχτούν με (τι άλλο) πολυστερίνης 1%.
Οι ενώσεις στο μεγαλύτερο τμήμα της πλακέτας γίνονται πάνω σε μεγάλο χαλκοδιάδρομο που έκοψα και κόλλησα. Χρησιμοποιώ φύλλα χαλκού από το Πλαίσιο.
τώρα στρώνει λιγάκι πρώτα αλλά οι πρώτες ακροάσεις είναι εξαιρετικές! Αν και νομίζω ότι η εκπληκτική τρισδιάστατη σκηνή που ξεδιπλώνει η υλοποίηση του Αργύρη Μ. είναι καλύτερη. Εδώ η χροιές και η απαλότητα δείχνουν σαφώς καλύτερες (από ότι μπορώ να θυμάμε). Ποιός ξέρει ίσως είναι οι πυκνωτές στην έξοδο.
Φυσικά βόμβοι ή άλλοι θόρυβοι είναι παντελώς άγνωστοι (ε μπαταρία είναι αυτή) και μετρητικά και βέβαια ακουστικά. Στεροφωνική εικόνα σώμα, χαμηλό, ανάλυση εξαιρετικές γιά τα (εώς τώρα) γούστα μου.
Και βέβαια ...τρελό κέρδος μερικές φορές νομίζω ότι έχω συνδεδεμένο CD player (γιά το κέρδος που δίνει ενοώ).
Συνολικό κόστος περίπου 300 ευρά (αλλά γίνεται και φθηνότερος χωρίς να χάσει).
Θέλω να ευχαριστήσω τον Αργύρη γιά την υπομονή του να απαντά σε βλάκώδεις ερωτήσεις μου!! :damnyou:
Και βέβαια τον σχεδιαστή που δίνει την γνώση του στον κόσμο..
Να και το άρθρο του γιά όποιον ενδιαφέρετε
http://www.fortunecity.com/rivendell/xentar/1179/projects/aaphono/aaphono.html
Καλές ακροάσεις τώρα :music-smiley-004:
