Τρύπα με προφιλ ρετιρέ

[supersonic]

έχετε κάποια ιδέα για εργαλείο που μπορεί να κάνει τρύπα με προφιλ ρετιρε?

εννοώ ότι η τρύπα είναι για βύσμα ακουστικών πχ αλλά το θηλυκό του σασί δεν έρχεται πρόσωπο με την επιφάνεια, καθώς η επιφάνεια είναι πιο χοντρή.
δηλαδή η τρύπα του θηλυκού βρίσκεται πιό βαθειά και πρέπει να σκαφτεί κυλινδρικά η πρόσοψη ώστε να μπεί μέσα στην πρόσοψη το βύσμα....



[ΠΕΤΡΑΛΙΑΣ ΝΙΚΟΣ]

Κάτι σαν φρέζα?



[supersonic]

η φρέζα είναι άγριο πράμα....
αυτό που φαντάζομαι θα ήταν σαν μια μύτη με κεφάλι σαν τραπεζάκι ροτόντα και αγριεμένο σαν ράσπα....(ξέρω οι περιγραφές μου είναι ....κάπως)

να σημειώσω ότι το ξύλο που δουλεύω είναι μπάλσα (γι αυτό είπα τη φρέζα άγρια...)



[tmjuju]

Και γιατί δε το κάνεις με διαφορετικά τρυπάνια
Και το στοπ του τρυπανιού μετρημένο κάθε φορά στο βάθος που θές.



[tmjuju]

Και φρέζα που λέει ο Νίκος, 3 cm ,1,5 cm όλα τα νούμερα
Φυσικά θα χρειαστεί φινίρισμα όπως και αν το ξεκινήσεις



[supersonic]

κάτσε καλά βρε Τάσο....

πρώτον μιλάμε για τρύπα που να παίρνει το απέξω του τζακ των ακουστικών. Δηλαδή σχεδόν μισή ίντσα
δεύτερον μιλάμε για τρύπα βάθους 3 χιλιοστών
τρίτον μιλάμε για...μπάλσα.
δεν θα μείνει ούτε ανάμνηση



[dade]

Με τρυπάνι ξύλου ανοίγεις την εξωτερική τρύπα στο βάθος που θέλεις (Με βάση). Ανοίγει καθαρές τρύπες. Μετά στο κέντρο της ανοίγεις την άλλη τρύπα για να περάσει το βύσμα.



[sokmav]

Κάτι τέτοιο εννοείς;



[supersonic]

Ισως σε πιο φαρδύ.
Αλλα... ηδη η στενη τρυπα έχει γίνει.
Τα αλλα περι τρυπανιων που προτείνονται φεν στεκουν διότι μιλαω για φαρδύ τρυπάνι και αντίστοιχα ρηχή τρύπα



[tonal]

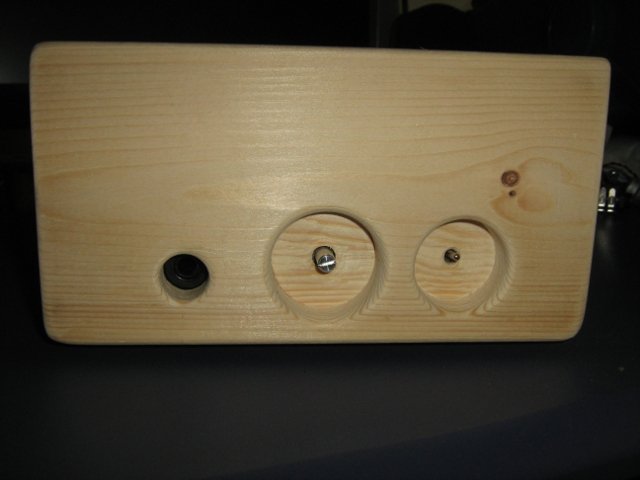

Κάτι τέτοιο (δες αριστερή τρύπα) φαντάζομαι πως θέλεις να κάνεις.
Εμένα με βόλεψαν τρυπάνια/φρέζες τέτοιου τύπου:
http://www.stereotiki.gr/store/index.php?target=products&product_id=3160
15 χιλιοστά τρύπα και από πίσω πατούρα με μεγαλύτερης διαμέτρου φρέζα ώστε να μην βρίσκει το πλαστικό παξιμάδι του βύσματος που πιάνει πάνω στο αλουμίνιο,
το ξύλο όμως είναι 20 χιλιοστά παχύ.



[sokmav]

Ισως σε πιο φαρδύ.
Αλλα... ηδη η στενη τρυπα έχει γίνει.
Τα αλλα περι τρυπανιων που προτείνονται φεν στεκουν διότι μιλαω για φαρδύ τρυπάνι και αντίστοιχα ρηχή τρύπα

Κατάλαβα.Για 13-15 χιλιοστά τρύπα με τόσο μικρό βάθος,είσαι οριακά σε φρέζες κανονικών εργαλείων.
Μετά πας σε ντρέμελ,μοντελισμού.κλπ.
Πιο κάτω στην σελίδα πάντως έχει και φρεζοτρύπανα χωρίς τρυπάνι μπροστά αλλά το μικρότερο είναι Φ15,θα σου πέσει μεγάλο.
Εγώ θα σου πρότεινα πάντως να το παλέψεις με το χέρι,έστω και με κάτι αυτοσχέδιο,σιγά-σιγά μέχρι να το πετύχεις.



[east electronics]

Φιαχνεις εναν αφαλο στον τορνο με απολυτη ακριβεια στις εσωτερικες διαστασεις ( ευκολο πολυ για καθε τορναδορο ) φροντιζεις ακομα και η εξωτερικη πλευρα να εχει ροδελα η και εδρα για να σου καλυψει την τρυπα και ανοιγεις μια τρυπα ισια και κανονικη με μεγαλη προσοχη και στις αναλογες στροφες και μοιρες τυπανιου ωστε να μην ""πεταξει "" γυρω γυρω και φυτευεις την μεταλλικη κατασκευη σε ισια πλεον τρυπα .

Ενα πραγμα που πολυς κοσμος δεν γνωριζει ειναι οτι εκτος απο τις αναλογες στορφες για αναλογο υλικο ΠΧ σιδερο αργες στροφες αλουμινιο ψηλες στροφες ειναι οι μοιρες οι οποιες ειναι στο τρυπανι ...Αντιστοιχα με τις στροφες και το υλικο ειναι και οι μοιρες οπου τα κοινα HSS η κοβαλτιου κλπ δεν ειναι παντα καταλληλα και για τρυπες ποιοτητας σε ξυλο .

Φιλικα
Σακης Πετροπουλος .

PS

Υπαρχει ενα βυσμα τετοιας λογικης που μπαινει σε πολλα ΥΑΜΑΗΑ και εχει ""αφαλο"" διπλασιο απο τα συνηθισμενα μια και το βυσμα ειναι τοποθετημενο στον μεταλλικο σκελετο και πρεπει να ειναι αρκετα μακρυ ωστε να φτανει μεχρι το face plate το οποιο δεν εχω ιδεα αν υπαρχει σαν ανταλλακτικο στον ΝΑΚΑ , αλλα θα κανω ενα φον αυριο και θα σε ενημερωσω εδω .ΜΕιονεκτημα ειναι οτι αυτο δεν ειναι με παξιμαδι και ασφαλιζεται με ενα λαμακι ...

Εναλλακτικα ισως μπορουσες να βαλεις και ενα τετοιο το οποιο δεν ξερω εαν σου καθεται οπτικα ...
http://www.neutrik.com/en/audio/plugs-and-jacks/locking-1/4-chassis-jacks/nj3fp6c



[dade]

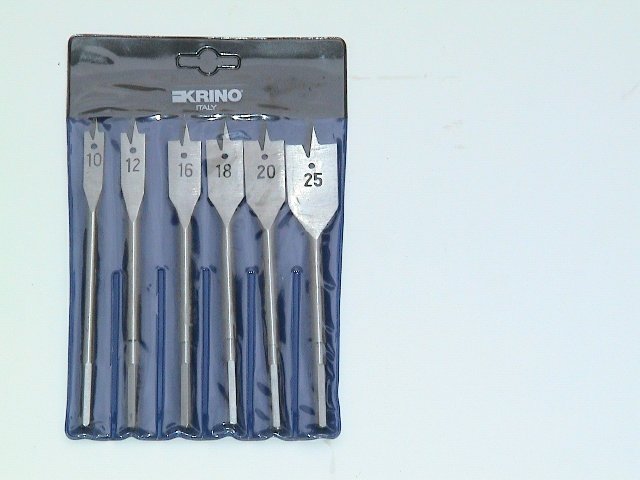

Eκτός από αυτό που προτείνει ο soknav, υπάρχουν και άλλα ( τα λένε τρυπάνια ξύλου φτερού), με πολύ μεγάλες διαστάσεις
Προσωπικά έχω πάρει μια σειρά από με διαστάσεις μέχρι 36 χιλιοστά από πράκτικερ, σαν αυτά της εικόνας. Πωλούνται και μεμονομένα κομάτια
Τα βρίσκεις σε όλα τα μαγαζιά με εργαλεία



[sokmav]

Eκτός από αυτό που προτείνει ο soknav, υπάρχουν και άλλα ( τα λένε τρυπάνια ξύλου φτερού), με πολύ μεγάλες διαστάσεις
Προσωπικά έχω πάρει μια σειρά από με διαστάσεις μέχρι 36 χιλιοστά από πράκτικερ, σαν αυτά της εικόνας. Πωλούνται και μεμονομένα κομάτια
Τα βρίσκεις σε όλα τα μαγαζιά με εργαλεία
View attachment 96468

Μια χαρά είναι αυτά αλλά όχι όταν θέλουμε καλό φινίρισμα.Πετάνε πολύ στις άκρες,δεν κάνουν για εργαλεία χειρός και οι διαστάσεις τους συνήθως είναι μόνο ονομαστικές μιας και ελάχιστα από δαύτα έχω δει απολύτως κεντραρισμένα.
Αν επιπλέον σκεφτείς οτι στο κεντράρισμα πάσχουν και τα πιο πολλά δράπανα κάτω των 100-150 ευρώ μετά από 10-20 χρήσεις,πάρε και κατάλαβε...



[dade]

Δεν διαφωνώ για την ποιότητα και την ακρίβεια, αλλά χρησιμοποιόντας βάση και δοκιμαστικό τρύπημα σε κάποιο άλλο ξύλο βρίσκεις άκρη



[sokmav]

Δεν διαφωνώ για την ποιότητα και την ακρίβεια, αλλά χρησιμοποιόντας βάση και δοκιμαστικό τρύπημα σε κάποιο άλλο ξύλο βρίσκεις άκρη

:ernaehrung004:
Τα μαστόρια λένε πως το καλύτερο τρύπημα το κάνει η πείρα.



[supersonic]

View attachment 96467

Κάτι τέτοιο (δες αριστερή τρύπα) φαντάζομαι πως θέλεις να κάνεις.
Εμένα με βόλεψαν τρυπάνια/φρέζες τέτοιου τύπου:
http://www.stereotiki.gr/store/index.php?target=products&product_id=3160
15 χιλιοστά τρύπα και από πίσω πατούρα με μεγαλύτερης διαμέτρου φρέζα ώστε να μην βρίσκει το πλαστικό παξιμάδι του βύσματος που πιάνει πάνω στο αλουμίνιο,
το ξύλο όμως είναι 20 χιλιοστά παχύ.

το θέμα είναι ότι εχω την αριστερά τρύπα κσι θέλω να διατηρηθεί η πισω πλευρά και η μπροστά νσ γίνει οπως δεξιά.



[tonal]

Και τις δύο μεγάλες τρύπες στα δεξιά με τρυπάνια/φρέζες από το ίδιο σετ τα έχω κάνει.
Και μία φωτογραφία με το βύσμα κουμπωμένο:



Υπό κανονικές συνθήκες φωτισμού, και όχι με τα φλας να αστράφτουν και να φωτίζουν μες τις τρύπες, φαίνεται καλύτερα.



[dimkasta]

Θα μπορούσες και με τρυπάνι πλακέ όπως αυτά

http://www.johnart.gr/Catalogue/index.php?main_page=index&cPath=1_26_180_181_415

Αλλά έχουν μια μικρή κλίση για να κόβουν την περίμετρο και μετά το μέσα, οπότε η πατούρα μέσα δε θα είναι επίπεδη.

Για τι μεγέθη τρύπας μιλάμε? Γιατί το μπάλσα δεν είναι και το πιο στιβαρό ξύλο για να κάνεις μεγάλες τρύπες...

εδιτ: ουπς... δεν είδα τη δεύτερη σελίδα...



[supersonic]

Το τελειωσα ηδη με το dremel και τα εργαλεία του...
σε λιγο φωτο...
