AK4490 DAC by.. avclub.gr?

Α δεν παίζω αυτή είναι πιο καινούργια βερσιον πλακέτα από την δίκη μου.
Τι διαφοροποιήσεις έχει;

Πετρος Νικολαιδης said:
Και σε μένα πέρα από το ότι χάνονται οι ρυθμίσεις κάθε φορά που δεν τροφοδοτείται με ρεύμα ,όταν ξαναέρχεται τάση στην αρχή εμφανίζεται λευκή κενη οθόνη ,την αποσυνδέω και την ξανασυνδέω από τη παροχή και όλα καλά [εκτός από τις ρυθμίσεις]
Click to expand...

Αυτό το μήνυμα το έχασα, χθες.
Πέτρο, έχεις μπει στο πρότζεκτ;
Για ποιες ρυθμίσεις αναφέρεσαι;

lemon said:
Αυτό το μήνυμα το έχασα, χθες.
Πέτρο, έχεις μπει στο πρότζεκτ;
Για ποιες ρυθμίσεις αναφέρεσαι;
Click to expand...

Μάνολη ,δικό μου λάθος ,αναφερόμουν στην οθόνη του βουβαλιού .
Πάντως και σε μένα παρόμοια προβλήματα υπάρχουν με την οθόνη και το adruino

Στους παρακάτω πυκνωτές μπορούμε να βάλουμε 10uf/6.3v ?
C18A, C18B
C18C, C18D, C18E, C18F
C19A, C19B, C19C, C19D, C19E, C19F
C20A, C20B, C20C, C20D, C20E, C20F

Απάντηση: Re: AK4490 DAC by.. avclub.gr?

Προφανώς μιλάς για την πλακέτα του dac.
Θα έχεις πρόβλημα στους C18A,C18B,C19A,C19B,C20A,C20B.
Γιατί όμως να το πας τόσο οριακά και να μην επιλέξεις τουλάχιστον 10V?

Γιατί από εκεί που θέλω να παραγγείλω δεν έχει 10 βολτ διαθέσιμους. Όποτε τους αφήνω και θα τους πάρω αργότερα.

Από την εμπειρία μου έχω δει ότι οι μεγαλύτεροι σε αντοχή τάσης πυκνωτές X7R, παρουσιάζουν χαμηλότερο ESR, οπότε ειδικά για αυτούς που είναι στην έξοδο όχι.
Αλλά και αυτοί που είναι στην είσοδο, κυρώς εκεί που δίνουμε 8+ τροφοδοσία, δεν πρέπει να είσαι με τίποτα οριακά.
Καλύτερα περίμενε και πάρε τους σωστούς.

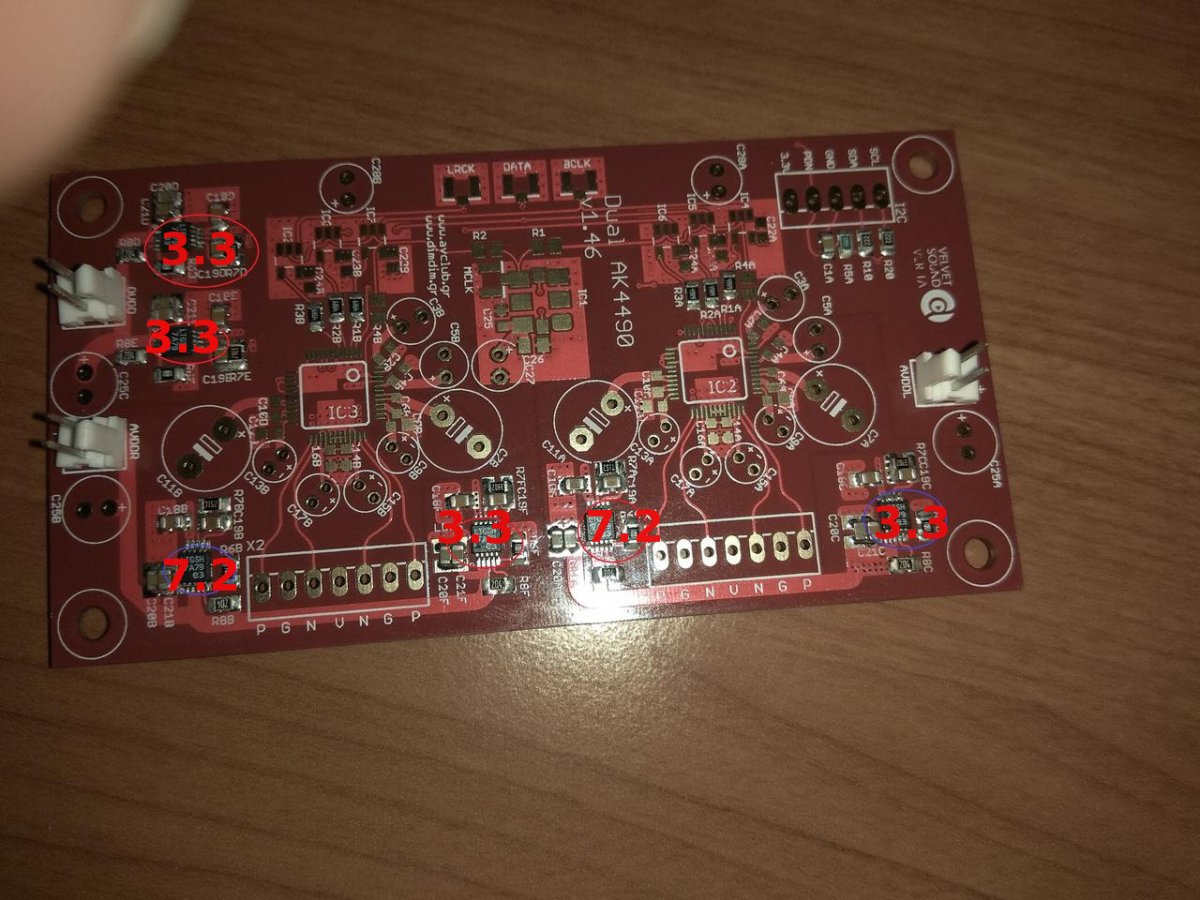

εγινε μια προοδος σημερα μπηκαν τα lt και εκανα μετρησεις για τις τασεις που πρεπει να παρω βρισκω τα τασεις στα 7,2v και 3,3 ανεβαζω και φωτο στα lt που εχω κοκκινο περιγραμμα εχω ταση 3,3 και στα ,μπλε 7,2 ειμαι σωστος ;


Attachments

  • IMG_20180603_183043.jpg
    168.9 KB · Views: 110
Last edited by a moderator:
Πάμε να το δούμε...υπόψη σου έχω κάνει διορθώσεις στις φώτο (έσβησα την 1η).

Έτσι όπως το βλέπω:
πάνω αριστερά, ρεγκ που δίνει στα τσιπ επαναχρονισμού...3.3, σωστός.
πάνω αριστερά δεύτερο (από κάτω) ρεγκ που δίνει στο ρολόι....3.3, σωστός
κάτω αριστερά (μπλε), ρεγκ που δίνει στα Avdd...7.2, σωστός
κάτω μέση αριστερά (κ'οκκινο)....3.3, σωστός
κάτω μέση δεξιά (κόκκινο), ρεγκ που δίνει στα Avdd...είσαι λάθος θέλει το ίδιο με το άλλο 7.2
κάτω δεξιά (μπλε), ... είσαι λάθος θέλει 3.3

Με λίγα λόγια εάν το είδα σωστά, έχεις βάλει ανάποδα τις αντιστάσεις στα κάτω δεξιά και κάτω μέση δεξιά. Η δεξιά πλευρά όπως βλέπω τη φώτο σου, έχει ανάποδα τις αντιστάσεις που ρυθμίζουν τις εξόδους των reg, R7A, R7C.

Θέλω να το ξαναδώ όμως...με τις σημειώσεις μου.

Last edited:
Μανωλη εγω τα κυκλωσα λαθος left καναλι το αριστερο lt δινει 7,2 και αυτο που ειναι διπλα στην βιδα 3,2

Last edited by a moderator:
Να ´σαι και με επεξήγηση πάνω στη φώτο.


Attachments

  • AK.jpg
    216.1 KB · Views: 288
Εντάξει είσαι τότε.
Να ξέρεις ότι τα δύο ΑΚ, έχουν πανομοιότυπη σχεδίαση πάνω στην πλακέτα οπότε ότι ισχύει για το μεν ισχύει και για το δε, με εξαίρεση τα περιφειακά που βρίσκονται πάνω στην πλακέτα.
Καλή συνέχεια...

Re: Απάντηση: AK4490 DAC by.. avclub.gr?

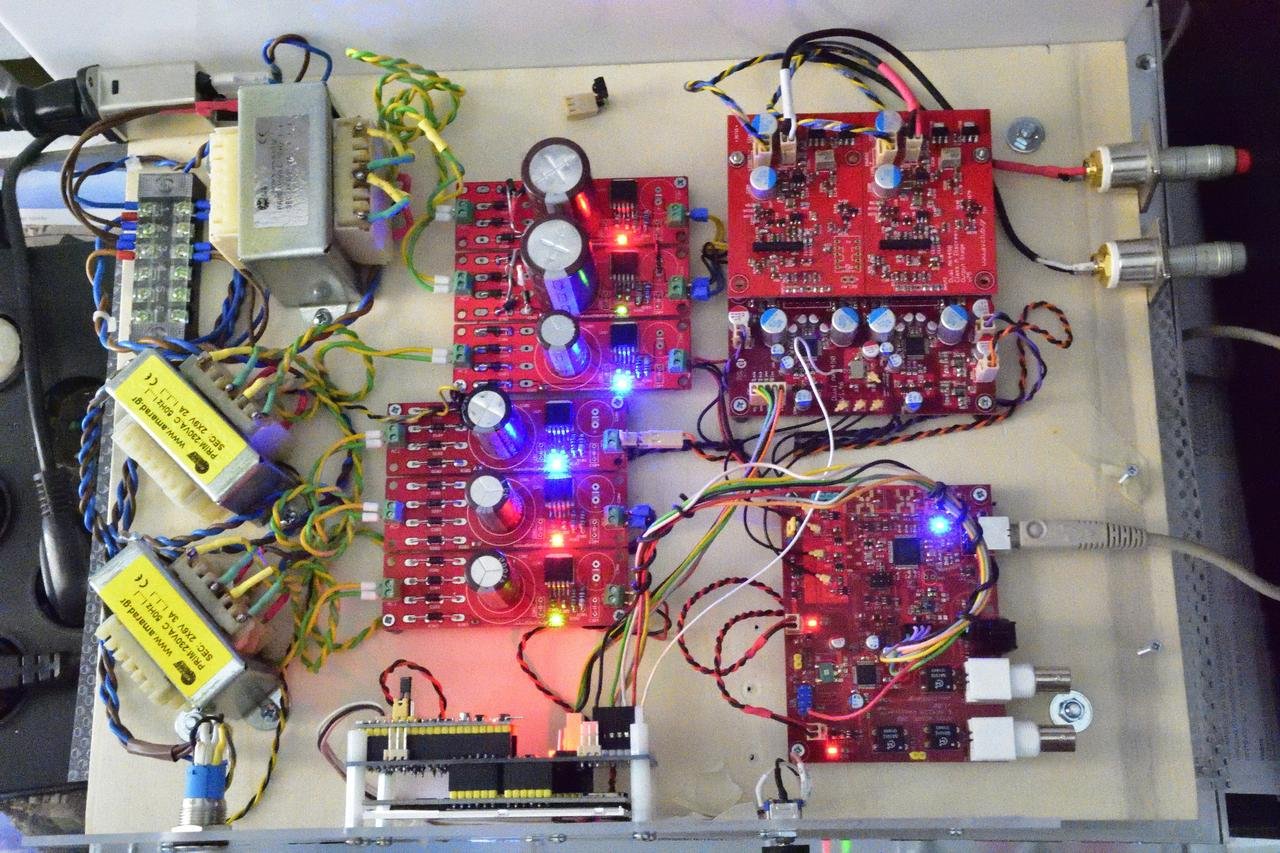

Μια πρόχειρη φωτογραφία εν λειτουργία, έτσι να ξυπνάνε τα αίματα.


Με πρόχειρους μετασχηματιστές, τροφοδοτικά με TPS και σήμα από ράσμπερυ



Απάντηση: Re: Απάντηση: AK4490 DAC by.. avclub.gr?

Peter52 said:
Μια πρόχειρη φωτογραφία εν λειτουργία, έτσι να ξυπνάνε τα αίματα.


Με πρόχειρους μετασχηματιστές, τροφοδοτικά με TPS και σήμα από ράσμπερυ


View attachment 153129
Click to expand...

Πέτρο με αυτό θα κάνουμε πάρτι στη ονομαστική σου γιορτή;

Τι σημαίνει αυτό;
Εκεί σταματάει και το λεντ του stm αναβοσβήνει.


Φαίνεται να κολλάει όταν ψάχνει να βρει το Si570.

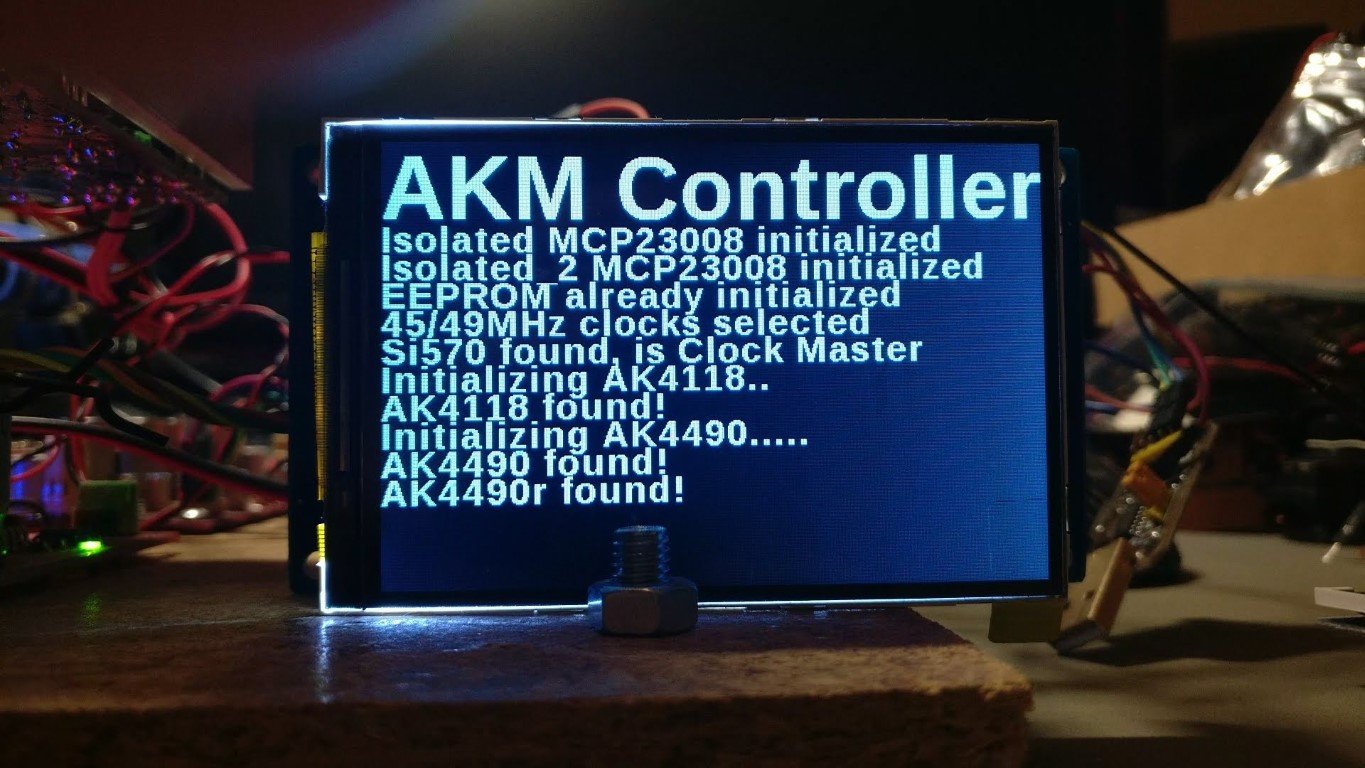

Όταν όλα πήγαν καλά κατά το boot, θα βλέπεις αυτή την οθόνη:

AKduino Boot (1).jpg

Είναι σίγουρα σωστά συνδεδεμένα τα I2C καλώδια στην πλακέτα του DAC? Θυμίζω ότι τα SCL / SDA είναι τυπωμένα ανάποδα στο silkscreen της.
