AK4490 DAC by.. avclub.gr?

Δε θυμάμαι πως ακριβώς συμπεριφέρεται ο κώδικας που έχεις. Αλλά και να μην δείχνει τίποτα στην οθόνη, κάποια μηνύματα θα βγάλει στην σειριακή. Άνοιξε το serial monitor στο IDE και δες. Βάλε το στα 115200.

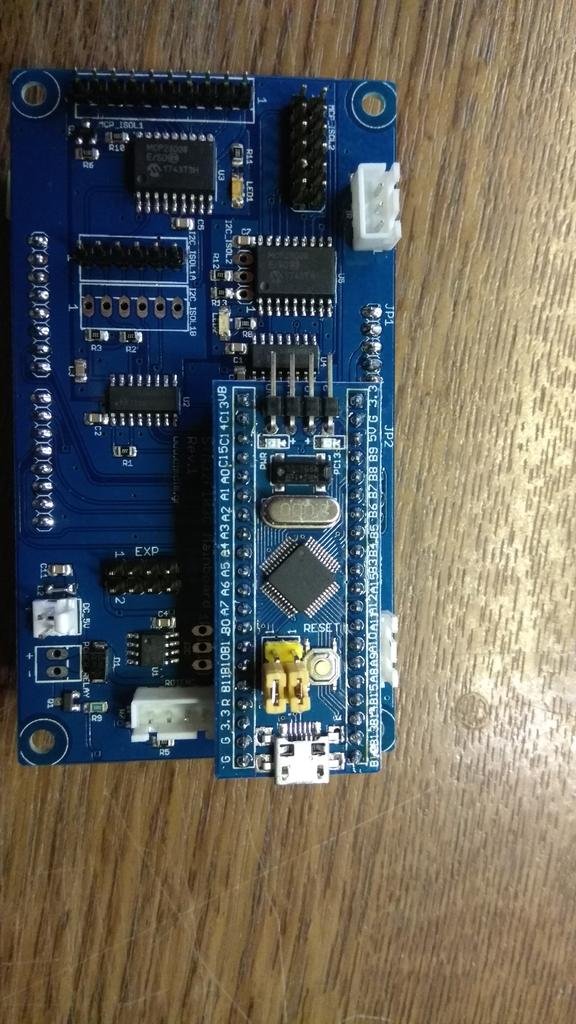

δεν βγαζει τιποτα ,εχω ξαναφερει στην θεση τους τα jumper του arduino και βλεπω το κοκκινο led σταθερο kai to πρασινο να αναβοσβηνει

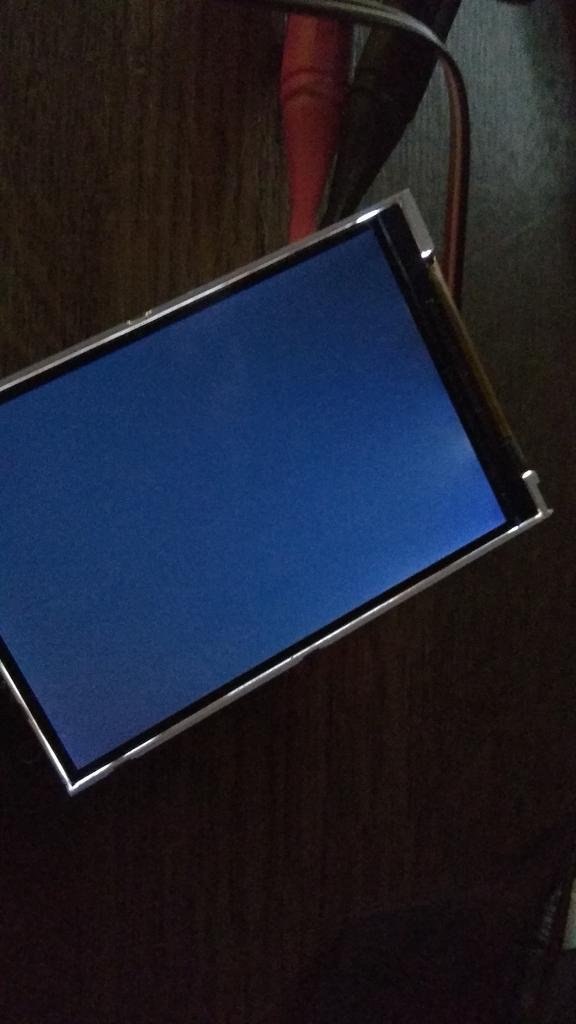

μου μενει το receiver τα αλλα ειναι ετοιμα ,αυτα βλεπω απο την οθονη


Attachments

  • IMG_20181014_200111.jpg
    111.8 KB · Views: 105
  • IMG_20181018_201034.jpg
    45.4 KB · Views: 105
βαρεθηκα δεν ξερω τι αλλο να κοιταξω ας μου καποιος τι συμπεριφορα εχει ο controler χωρςι το dac γιατι οτι δοκιμη κανω τωρα ειναι χωρις αυτο
αν δεν το εχει η οθνη δειχνει κατι;

takis said:
κατεβαινει σε αυτη την μορφη και δεν μπορω να το αλλαξω η καταληξη pdf δεν εμφανιζεται για να την αλλαξω
Click to expand...

οκ την βρηκα την ακρη δεν εβλεπα τα extension σε λιγο θα κανω την δοκιμη

αυτα βλεπω

Code:
// --------------------------------------
// i2c_scanner
//
// Version 1
//    This program (or code that looks like it)
//    can be found in many places.
//    For example on the Arduino.cc forum.
//    The original author is not know.
// Version 2, Juni 2012, Using Arduino 1.0.1
//     Adapted to be as simple as possible by Arduino.cc user Krodal
// Version 3, Feb 26  2013
//    V3 by louarnold
// Version 4, March 3, 2013, Using Arduino 1.0.3
//    by Arduino.cc user Krodal.
//    Changes by louarnold removed.
//    Scanning addresses changed from 0...127 to 1...119,
//    according to the i2c scanner by Nick Gammon
//    http://www.gammon.com.au/forum/?id=10896
// Version 5, March 28, 2013
//    As version 4, but address scans now to 127.
//    A sensor seems to use address 120.
//
// This sketch tests the standard 7-bit addresses
// Devices with higher bit address might not be seen properly.
//

#include <Wire.h>

TwoWire WIRE2(2);                                   // Use Hardware I2C2 (SCL2 = PB10, SDA2 = PB11)
#define Wire WIRE2                                  // To ease use of the "classic" Arduino libraries with the stm32duino's hardware I2C implementation

#define PDN_4490 PC13                               // Set PDN pin of AK4490s

void setup() {

  Serial.begin(115200);
  Wire.begin();

  pinMode(PDN_4490,OUTPUT);                               // AK4490 PDN pin.
  digitalWrite(PDN_4490, LOW);                            // Keep PDN pin low.
  delay(200);
  digitalWrite(PDN_4490, HIGH);                           // Power up the DAC
  delay(100);

  Serial.println("\nI2C Scanner");
}


void loop() {
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for(address = 1; address < 127; address++) {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.

    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);

      nDevices++;
    }
    else if (error == 4) {
      Serial.print("Unknown error at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found");
  else
    Serial.println("done");

  delay(5000);           // wait 5 seconds for next scan
}

ok ,δηλωνο ασχετος θα κανω upload τον κωδικα μεσω ποιας εφαρμογης ; αυτης που περασα τον κωδικα η μεσω του scanner ; δεν φαινεται τι ακριβως εχει κανει ο σπυρος μονο το αποτελεσμα

δοκιμασα να ξαναπερασω τον κωδικα και περνω τα παρακατω αποτελεσματα ,να πω πως τον περναβ=ω μηπως κανω καποιο λαθος αλλαζω την θεση του jumper οπως μου εδειξε ποιο πανω ο δημητρης στην συνεχεια παταω το κουμπι upload στο προγραμμα και περιμενω να περασει ο κωδικας ,στο τελος επαναφερω το jumper στην αρχικη του θεση

αλλα στο τελος μετα απο τις πληροφοριες που δειχνει εχω αυτο το failed
failed to init device

το εχω πατηση ,για upload παταμε το βελακι που δειχνει δεξια; να πω εδω οτι οσες δοκιμες εκανα εχτες ηταν μαλλον λαθος γιατι παταγα το κουμπι verify


σας εχω ζαλισει με αυτο το πραμα ουτε τωρα επαιξε μαλλον θα στο στειλω στον αγυριστο
