Burning Amplifier BA-2

[nikosgr]

Re: Απάντηση: Burning Amplifier BA-2

* Εγώ θά έβαζα τίς R7 & R8 5K6 μόνο, καί τρίμμερ 5Κ σκέτο πάντως αντί 10Κ τρίμμερ//1Κ. Μού φαίνεται πιό ασφαλές μέ πράσινα LED, ώστε νά υπάρχει επαρκής περιοχή ρύθμισης.

Αγαπητέ Salas σε ευχαριστώ για της υποδείξεις αλλά εξακολουθώ να μην καταλαβαίνω.
Ο παρακάτω τύπος δύδεται στης οδηγίες του κατασκευαστή στην περίπτωση που η τάση που θέλουμε είναι πάνω από τα 15 V, με σκοπό να υπολογίσουμε της τιμές τον δυο αντιστάσεων (RG=R7 αρχική τιμή βάση του σχεδίου 100K & RF=R12 αρχική τιμή βάση του σχεδίου 2Κ)
Παραθέτω το κείμενο

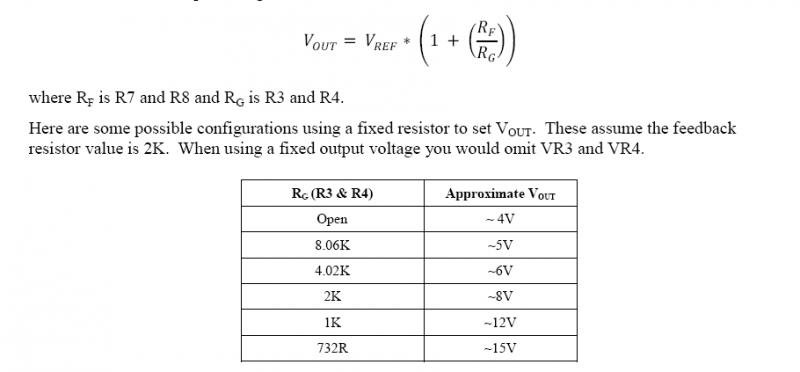

The formula for the output voltage is this: VOUT = VREF * (1+(RF/RG)), where RF is R12 and RG is R7.
Based on that, here are some possible configurations using a fixed resistor to set VOUT. These assume the
feedback resistor value is 1K. When using a fixed resistor for output voltage you would omit VR2 and use the
two outer pads provided for the fixed resistor. You may need to try a few values to get the voltage you want.
You can use VR2 temporarily to find that value, and then remove and replace it with a fixed value resistor,
using the extra outer pads provided on the board.
[FONT=&quot]RG Approximate V[/FONT][FONT=&quot]OUT[/FONT]
Open ~ 3.85V
2K ~7.8V
1K ~11.5V
750Ω ~14.5V
If you require more than 15V you will probably want to increase RF. See the formula given earlier.
Ο υπολογισμός της τάσης εξόδου βάση του τύπου αυτού έγινε από εμένα με γνώμονα τα 25V που θέλουμε να επιτύχουμε στην έξοδο και της οδηγίες.
[FONT=&quot]3.85 *(1+5,5K/1K)=25,025V[/FONT]
[FONT=&quot]Αυτό που με προβληματίζει είναι ότι στης οδηγίες δεν αναφέρεται πουθενά περεταίρω παρέμβαση σε άλλες[FONT=&quot] [/FONT][FONT=&quot]αντιστάσεις εκτός της [/FONT][FONT=&quot]R[/FONT][FONT=&quot]12 & [/FONT][FONT=&quot]R[/FONT][FONT=&quot]7.[/FONT][FONT=&quot][/FONT][/FONT]
[FONT=&quot]Επειδή η γνώμη σου θα είναι οδηγία για εμάς θα σε παρακαλούσα οπός μας βοηθήσεις υποδεικνύοντας[FONT=&quot] [/FONT][FONT=&quot]μας αναλυτικά για άλλη μια φορά της ακριβής αλλαγές πρέπει να κάνουμε με σκοπό να επιτύχουμε τα 25[/FONT][FONT=&quot]V[/FONT][FONT=&quot] [/FONT][FONT=&quot]στην έξοδο.[/FONT][/FONT]
[FONT=&quot]p[FONT=&quot]/[/FONT][FONT=&quot]s[/FONT][FONT=&quot][/FONT][/FONT]
[FONT=&quot]Γνωρίζω και παρακολουθώ την εμπνευσμένη δουλεία σου και χαίρομαι βλέποντας την διεθνή αναγνώριση που έχει. [/FONT]
[FONT=&quot]Ο λόγος για το οποίο δεν χρησιμοποιήθηκε η δική σου σχεδίαση είναι ότι απλά χάσαμε το [FONT=&quot]group[/FONT][FONT=&quot] [/FONT][FONT=&quot]by[/FONT][FONT=&quot] 2 στο [/FONT][FONT=&quot]DIY[/FONT][FONT=&quot] [/FONT][FONT=&quot]και ότι στο [/FONT][FONT=&quot]group[/FONT][FONT=&quot] [/FONT][FONT=&quot]by[/FONT][FONT=&quot] 3 που έχουμε γραφτεί θα πρέπει να περιμένουμε.[/FONT][/FONT]
[FONT=&quot]Όταν με το καλώ θα μας αποσταλούν η δικέ σου πλακέτες θα έχουμε μια καινούργια εργασία βελτιστοποίησης. [/FONT]
[FONT=&quot]
[/FONT]
[FONT=&quot]Σε ευχαριστώ [/FONT]



[Salas]

Από τίς οδηγίες πού λίνκαρες, είδα αναφορά γιά R7/R8 & R3/4. Άν έχει αλλάξει στό μεταξύ τίποτα αναφορές αρίθμησης εξαρτημάτων στίς τελευταίες του πλακέτες, τί να σου πώ. Δέν υπάρχει θέμα τί χρησιμοποιείς, μήν το σκέφτεσαι αυτό. Αφού μού ζήτησες κάτι, τό κοίταξα.



[nikosgr]

Re: Απάντηση: Burning Amplifier BA-2

Από τίς οδηγίες πού λίνκαρες, είδα αναφορά γιά R7/R8 & R3/4. Άν έχει αλλάξει στό μεταξύ τίποτα αναφορές αρίθμησης εξαρτημάτων στίς τελευταίες του πλακέτες, τί να σου πώ. Δέν υπάρχει θέμα τί χρησιμοποιείς, μήν το σκέφτεσαι αυτό. Αφού μού ζήτησες κάτι, τό κοίταξα.

Salas σε ευχαριστώ πολύ για τον κόπο σου,
Ο Τάκης έχει ανεβάσει λάθος version του κυκλώματος.

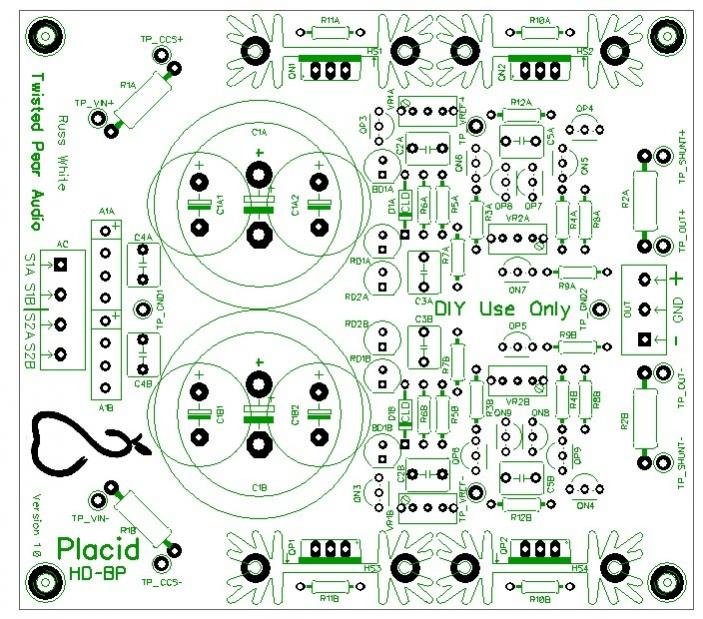

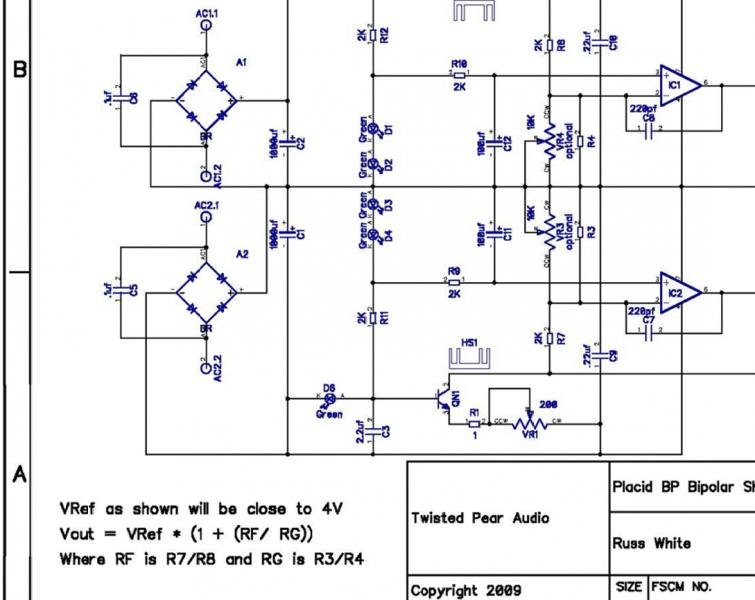

Σας επισυνάπτω την σωστή



[nikosgr]

http://www.twistedpearaudio.com/power/placidbp.aspx

To λινκ
Ευχαριστω



[Salas]

Τά έχει κάνει δύσκολα μέ τίς αλλαγές καί τις περιγραφές νομίζω. Καταλαβαίνω ότι ή R7 είναι μία αντίσταση πού κανονικά ΔΕΝ υπάρχει. Είναι αυτή που θά έβαζε κάποιος αντί για τρίμμερ VR2A & VR2B στά δύο άκρα pad πού θά έμεναν κενά. Επειδή τα ονόματα R7A & R7B τά έχει τυπώσει ήδη γιά άλλες, ονόμασε R7 στό παραδειγμά του τήν αντίσταση αυτή που ίσως κάποιος θέλει γιά νά δώσει νέα κλίμακα εξόδου. Θά έβαζα R12A/R12B=4K3 καί αντί γιά VR2A & VR2B, R7 & R7'=820R. Vo=+/-25V (Περίπου, ανάλογα τα Vf των LED στά 5mA). C5A & C5B=47pF σέ περίπτωση ταλάντωσης.



[nikosgr]

Salas σε ευχαριστώ,
Απόλυτα κατανοητές η οδηγίες σου.
θα αναφέρουμε τα αποτελέσματα μετά την συναρμολόγηση/έλεγχο του κυκλώματος.



[nikosgr]

Re: Απάντηση: Burning Amplifier BA-2

Τά έχει κάνει δύσκολα μέ τίς αλλαγές καί τις περιγραφές νομίζω. Καταλαβαίνω ότι ή R7 είναι μία αντίσταση πού κανονικά ΔΕΝ υπάρχει. Είναι αυτή που θά έβαζε κάποιος αντί για τρίμμερ VR2A & VR2B στά δύο άκρα pad πού θά έμεναν κενά. Επειδή τα ονόματα R7A & R7B τά έχει τυπώσει ήδη γιά άλλες, ονόμασε R7 στό παραδειγμά του τήν αντίσταση αυτή που ίσως κάποιος θέλει γιά νά δώσει νέα κλίμακα εξόδου. Θά έβαζα R12A/R12B=4K3 καί αντί γιά VR2A & VR2B, R7 & R7'=820R. Vo=+/-25V (Περίπου, ανάλογα τα Vf των LED στά 5mA). C5A & C5B=47pF σέ περίπτωση ταλάντωσης.

Αγαπητέ Salas,
Συναρμολογήσαμε της πλακέτες και της ενεργοποιήσαμε χωρίς φορτίο στην έξοδο και πραγματοποιήσαμε της απαιτούμενες ρυθμίσεις.

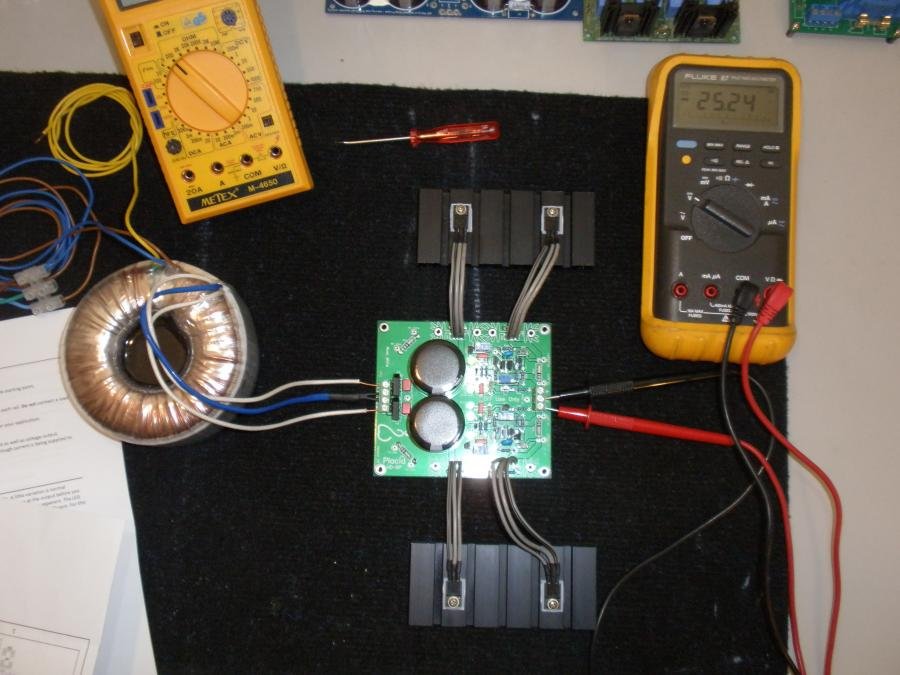

Το κύκλωμα ρυθμίζει & λειτουργεί κανονικά ¨ Vout +25,10/-25,20 (+155mA/-160mA) Vref=3,113V
Βάση τον υποδείξεων σου αντικαταστήσαμε την RF (R12A/B)από 2k σε 4.3k και μειώσαμε την τιμή των C5A/B από 100pf σε 47pf επίσης δεν αφαιρέσαμε τα trimmer (VR2Α/Β) σκεπτόμενη να τα αντικαταστήσουμε με αντιστάσης αφού τα μετρήσουμε.
Στης υποδείξεις σου αναφέρεις ότι η αντίσταση RG (R7A/B με τιμή 100K) δεν υπάρχει εάν έχουμε καταλάβει σωστά.
Κοιτώντας το σχέδιο και την πλακέτα υπάρχει αναφορά & ένδειξη για αυτές και για αυτό πήραμε την πρωτοβουλία να της αντικαταστήσουμε με άλλες που έχουν τιμή 820Ω (τιμή της αντίστασης που μας είπες να χρησιμοποιήσουμε στην θέση τον ρυθμιστικών VR2A/B για την τάση εξόδου).
Το μονό πρόβλημα που παρατηρούμε και μπορεί να μην συνδέεται με της αλλαγές που πραγματοποιήσαμε είναι ότι δυο εκ των έξι φωτοδιόδων (led) δεν ανάβουν (RD2A/B).
Είναι λογικό αυτό η υπάρχει κάτι που μας διαφεύγει? (η τοποθέτηση σε σχέση με την πολικότητα τον led είναι σωστή και η τάση που έχουμε στα άκρα των R7A/B είναι περίπου 1,5V)

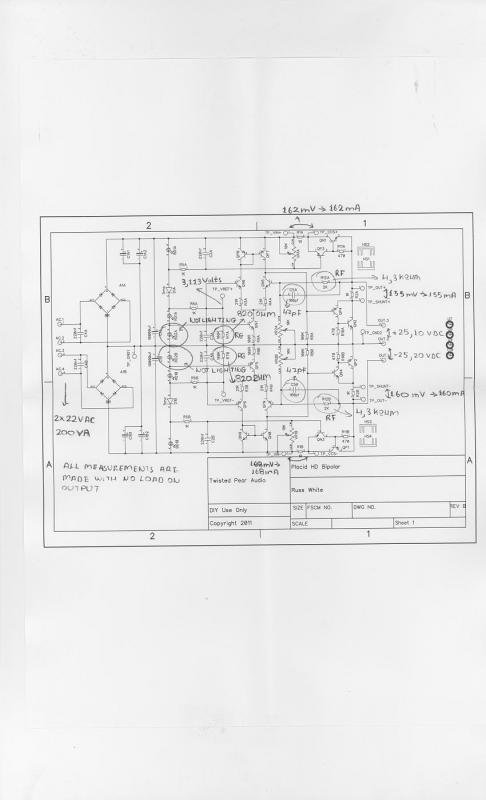

Σου παραθέτω το κυκλωματικό διάγραμμα με της αλλαγές και σημειώσεις μας.
Σε ευχαριστώ



[nikosgr]

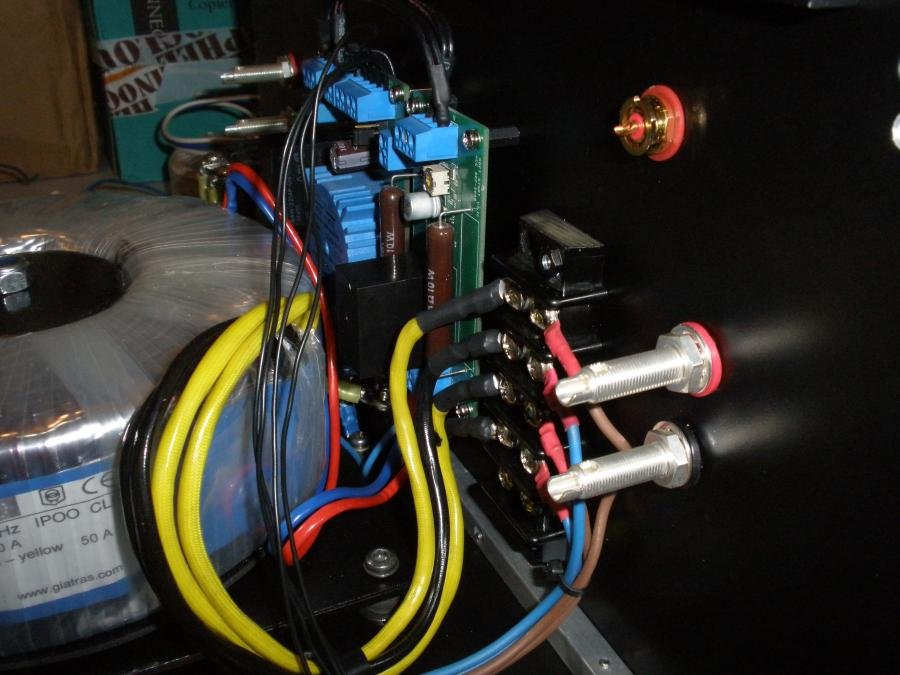

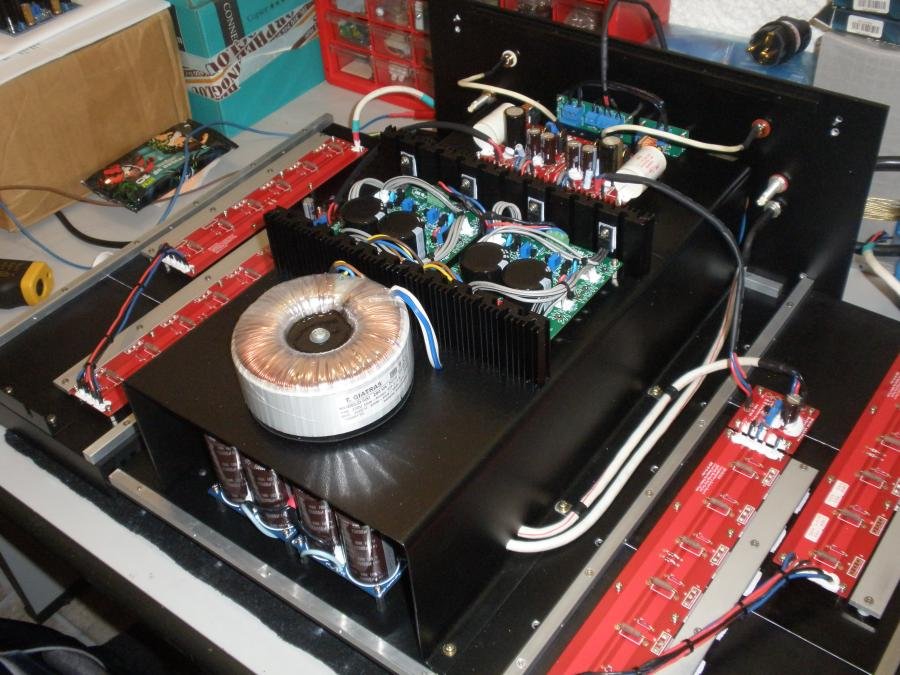

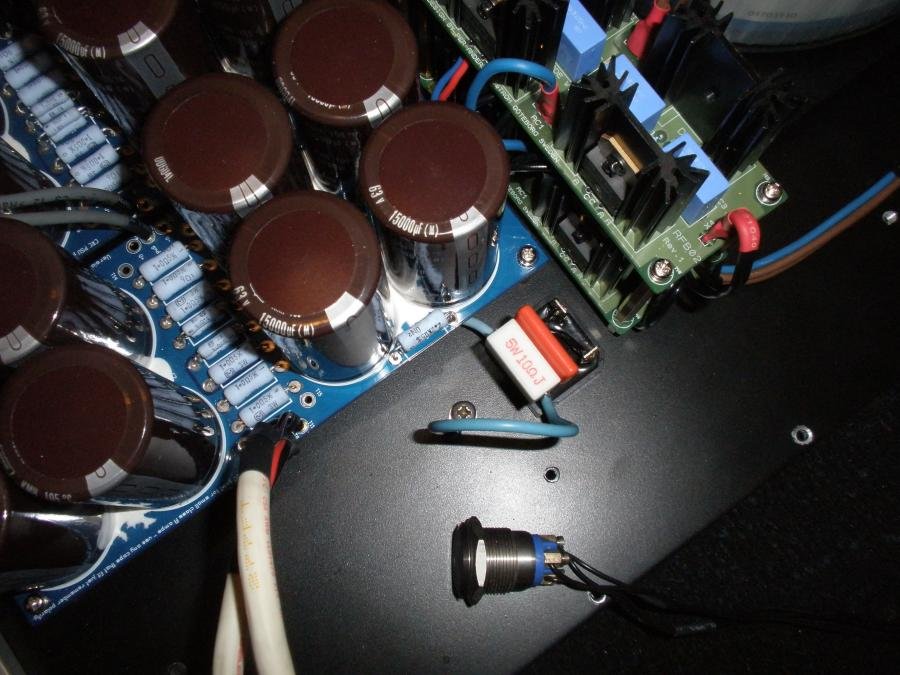

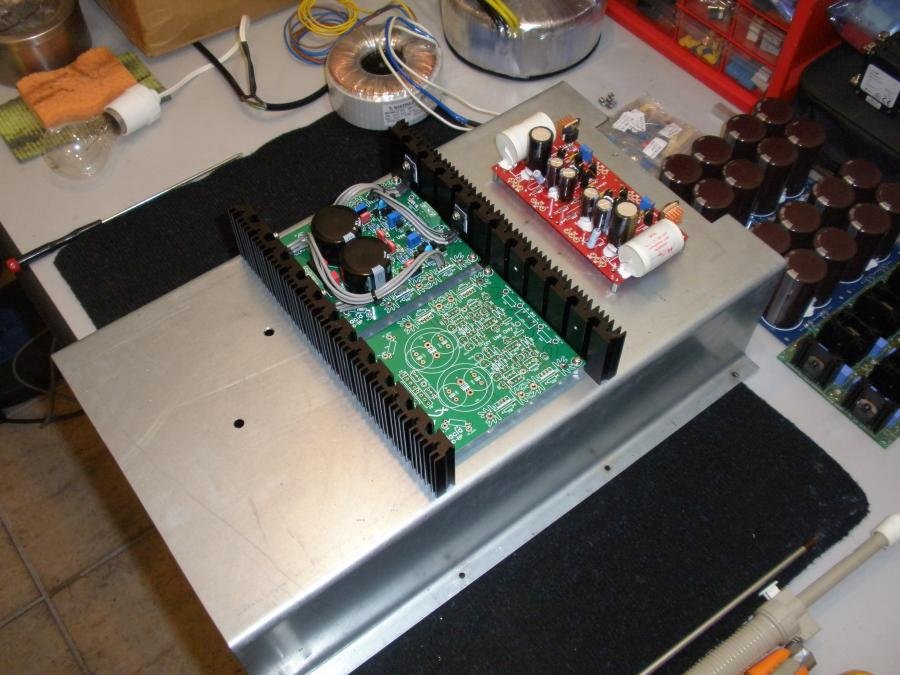

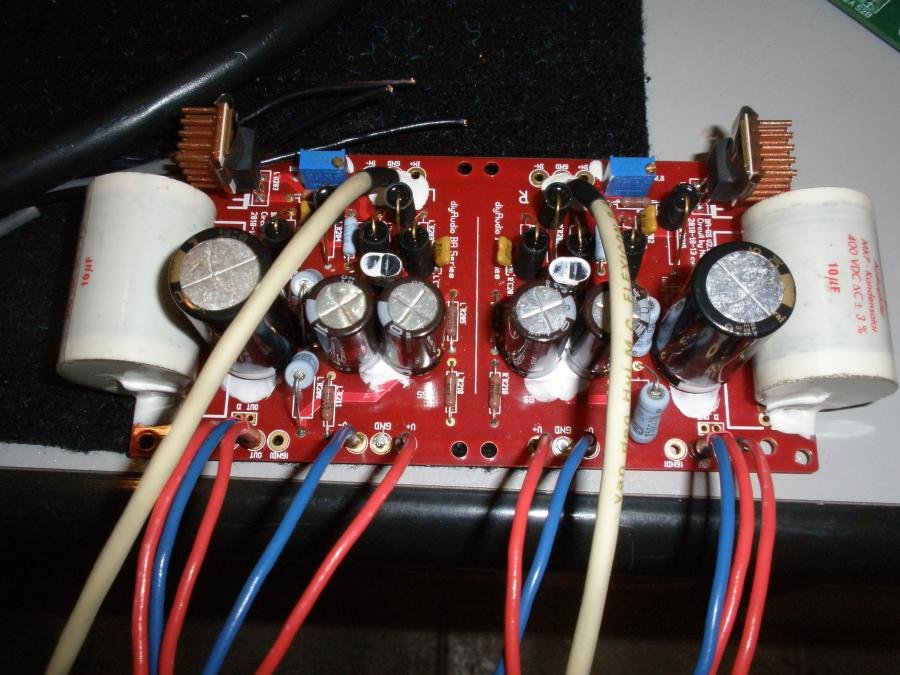

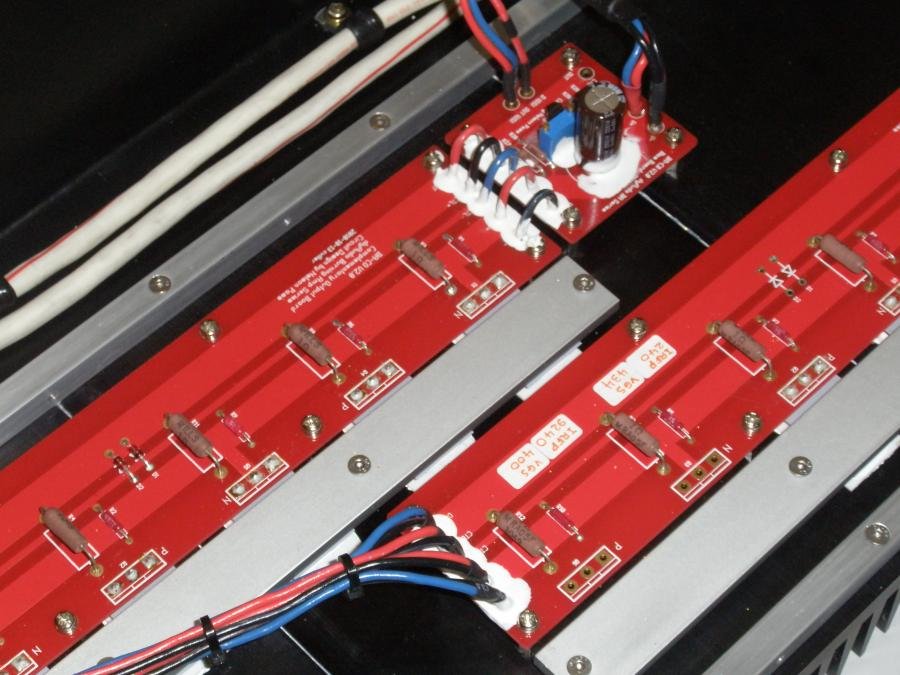

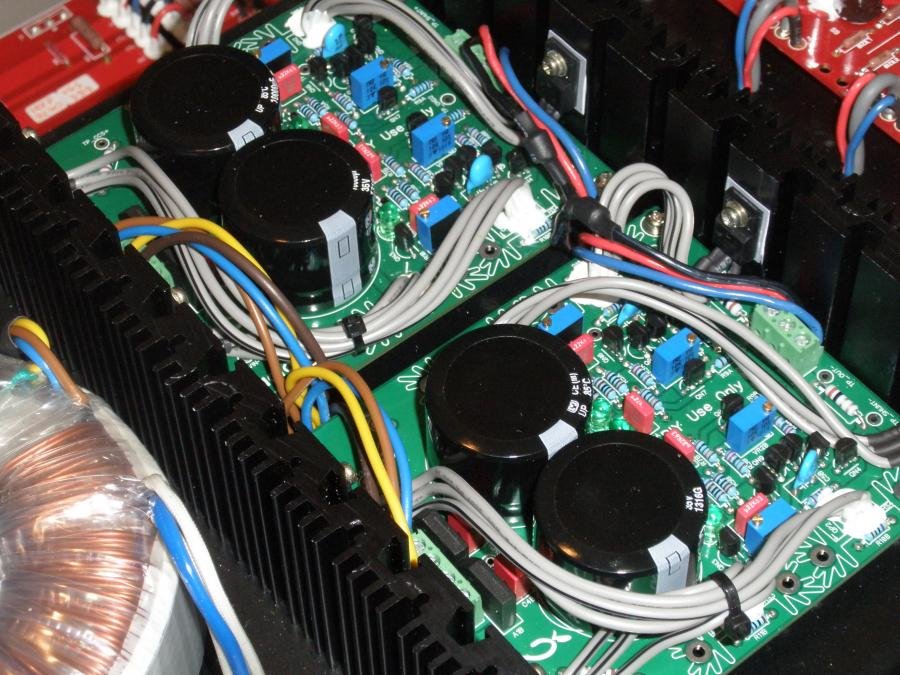

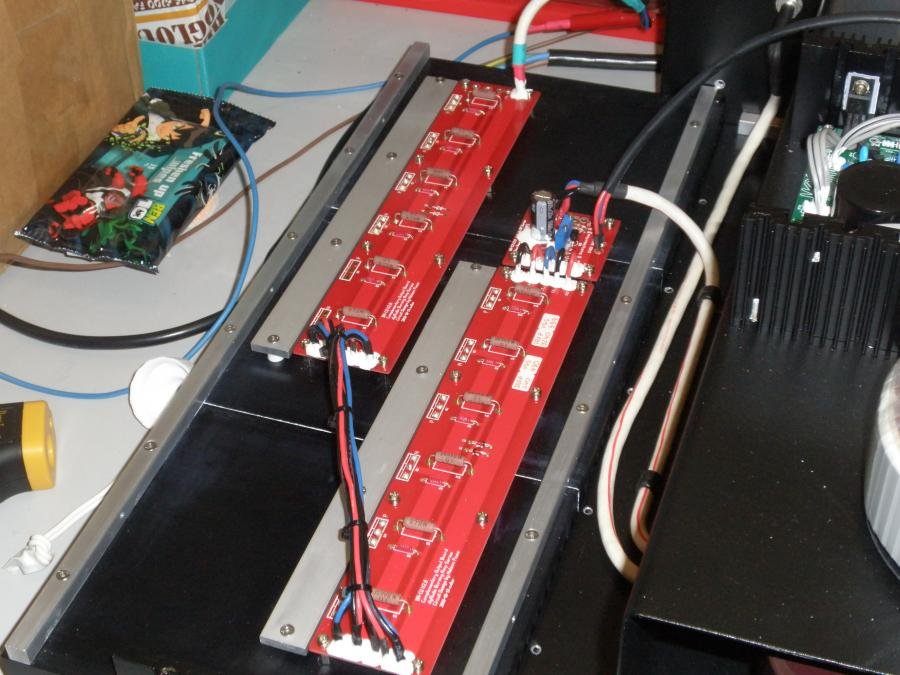

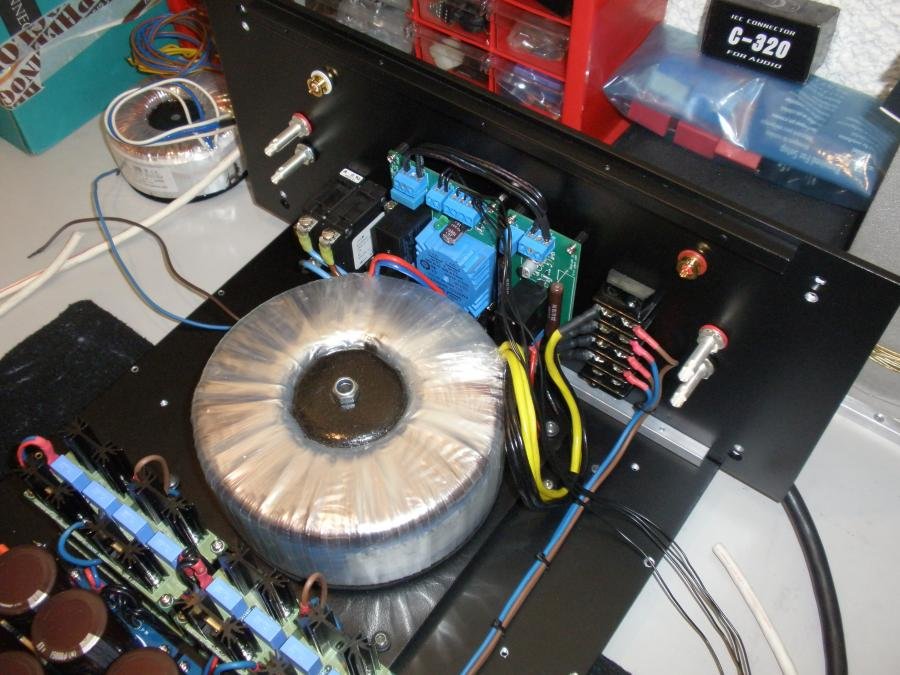

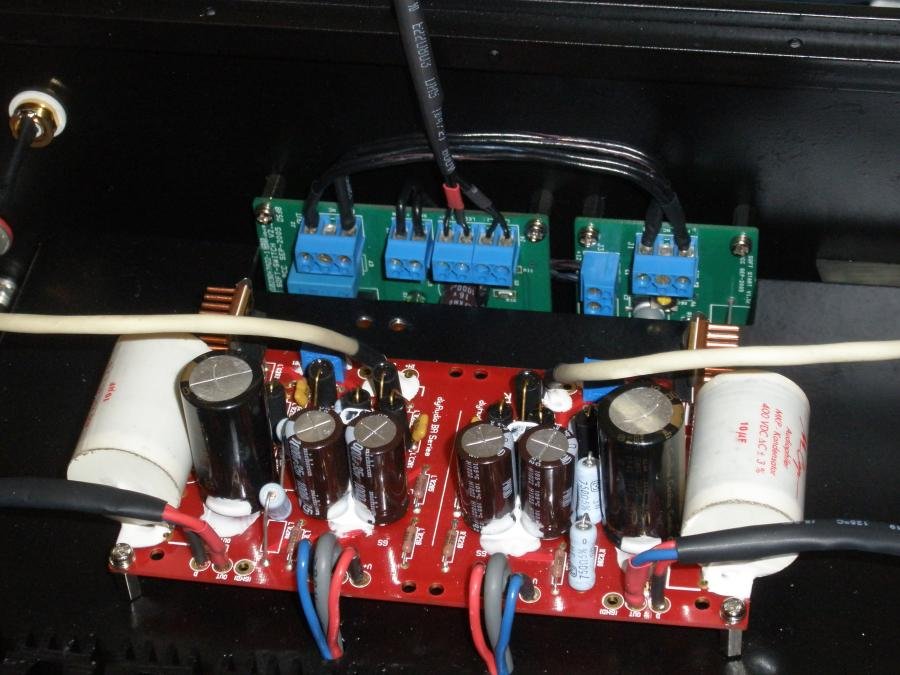

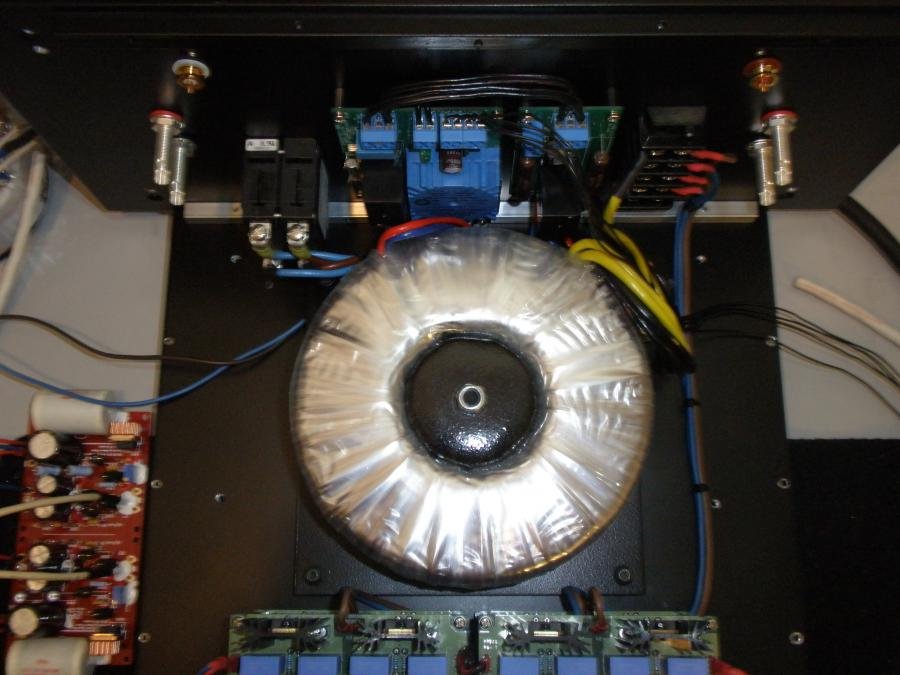

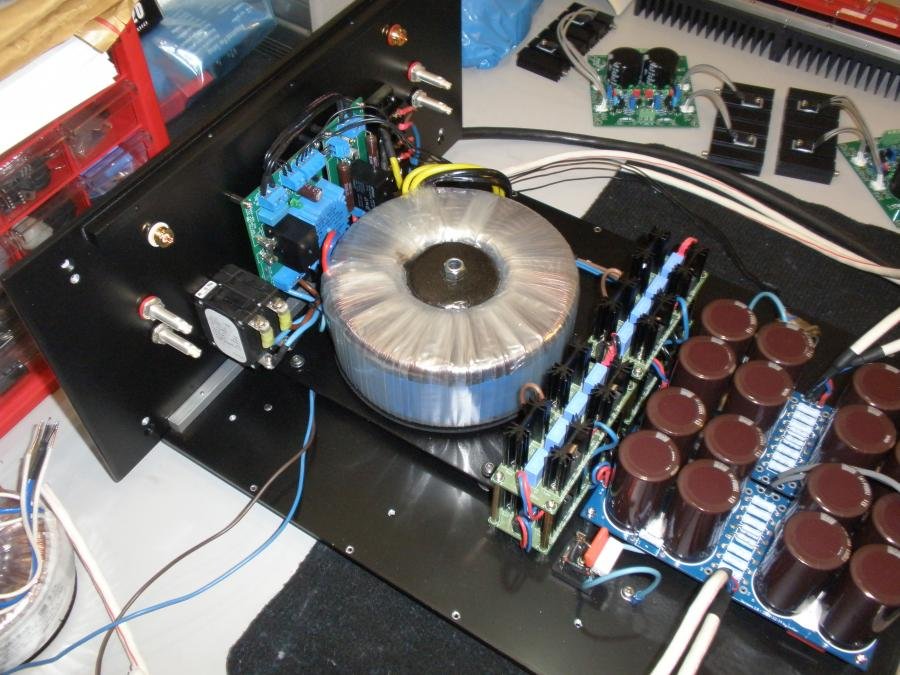

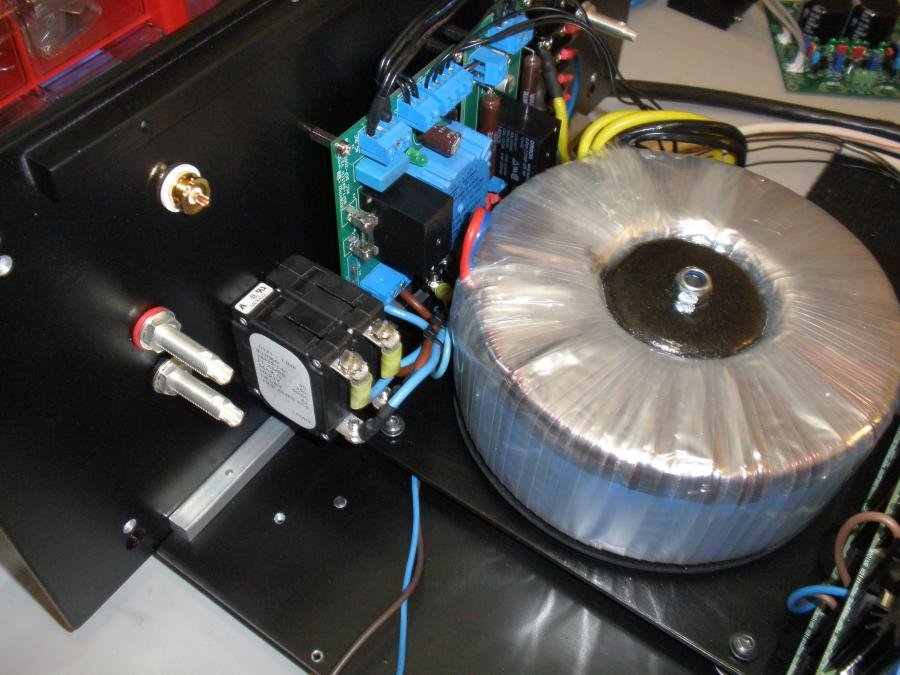

Μερικές φωτογραφίες της κατασκευής.



[Salas]

Απάντηση: Re: Απάντηση: Burning Amplifier BA-2

Βάση τον υποδείξεων σου αντικαταστήσαμε την RF (R12A/B)από 2k σε 4.3k και μειώσαμε την τιμή των C5A/B από 100pf σε 47pf επίσης δεν αφαιρέσαμε τα trimmer (VR2Α/Β) σκεπτόμενη να τα αντικαταστήσουμε με αντιστάσης αφού τα μετρήσουμε.
Στης υποδείξεις σου αναφέρεις ότι η αντίσταση RG (R7A/B με τιμή 100K) δεν υπάρχει εάν έχουμε καταλάβει σωστά.

Σε ευχαριστώ

R7A/B υπάρχουν. R7/R7' είναι αυτές πού συζητά το μάνιουαλ σέ περίπτωση μή χρήσης τών τρίμμερ.



[Salas]

Απάντηση: Re: Απάντηση: Burning Amplifier BA-2

Το μονό πρόβλημα που παρατηρούμε και μπορεί να μην συνδέεται με της αλλαγές που πραγματοποιήσαμε είναι ότι δυο εκ των έξι φωτοδιόδων (led) δεν ανάβουν (RD2A/B).
Είναι λογικό αυτό η υπάρχει κάτι που μας διαφεύγει? (η τοποθέτηση σε σχέση με την πολικότητα τον led είναι σωστή και η τάση που έχουμε στα άκρα των R7A/B είναι περίπου 1,5V)
Σου παραθέτω το κυκλωματικό διάγραμμα με της αλλαγές και σημειώσεις μας.
Σε ευχαριστώ

Ναί είναι λογικό, μιάς καί οί 100K πρέπει να μπούν πίσω. Δέν έχουν σχέση μέ τό feedback ratio πού συζητήσαμε. Τίς 820 τίς κρατάς αντί για τρίμμερ, ή τέλος πάντων ότι ακριβώς μετρήσεις γιά τα τρίμμερ όταν έχεις 25V. Στήν πρώτη φάση το έκανες σωστά με άλλα λόγια.



[nikosgr]

Re: Απάντηση: Re: Απάντηση: Burning Amplifier BA-2

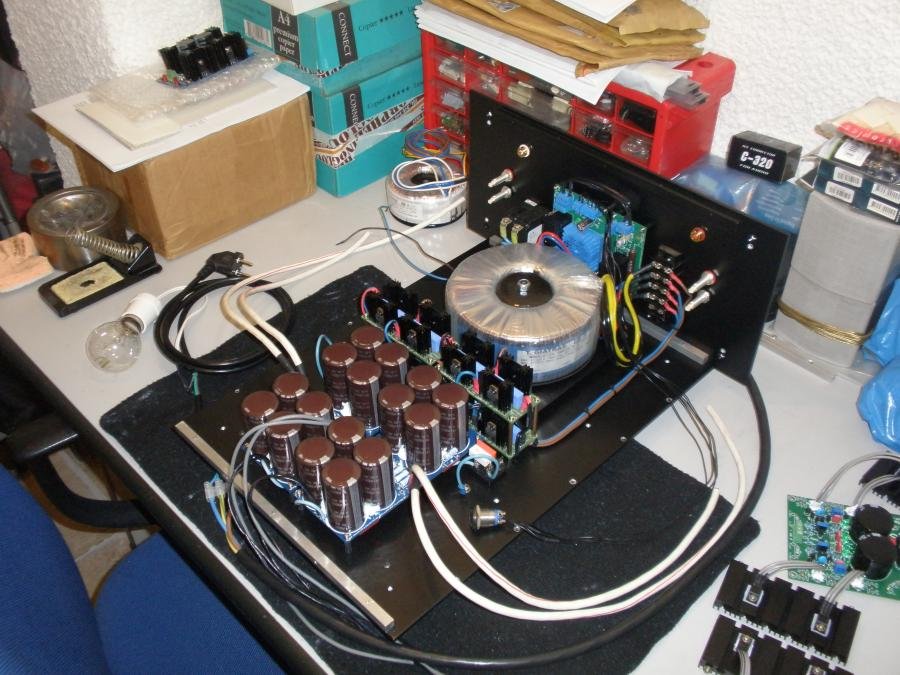

Αρχίζει και παίρνει μορφή. :ernaehrung004:



[tmjuju]

Βαρύς και βαρβάτος
Καλή συνέχεια!



[takis]

αντε να προχωραμε 2 μερες εβαφα τα σιδερα να δεν υπαρξουν αλλες καθυστερησεις σε 2 εβδομαδες θα παιζει το μηχανημα και θα εχουμε μετρησεις και αποτελεσματα



[nikosgr]

Συνέχεια....



[takis]

και φυσικα δεν γινονταν να μην καντεμιαστη κατι το ενα shunt regulator παρεδωσε πνευμα μετα απο ενα σχετικο ζορισμα που εφαγε και ειμαστε σε αναμονη παραλαβης ανταλακτικων τουλαχιστων δεν πηρε τιποτα αλλο μαζι του

στο λιγο που πηγαν ολα καλα το μηχανημα μετραει πολυ καλα σε ρευμα αλλα υπαρχει το εξης παραδοξο το ενα καναλι με ζευγαρομενα εξοδου αγορασμενα απο το diy tech μετρανε απο 243-250mv και το αλλο καναλι απο 200-230mv πως διαολο γινεται αυτο δεν μπορει να εχουν πεσει απο τυχει οσα μετρανε 243-250 στο ενα καναλι και ολα τα αλλα στο αλλο
καμια ιδεα κανεις



[takis]

λοιπον τα shunt regulator ηρθαν στα ισα τους με τα την αντικατασταση 2 καμμεννων τρανζιστορ αλλ τωρα υπαρχει αλλο προβλημα εχουμε στην εξοδο του τελικου 160mv και στα 2 καναλια απο το trimer που ρυθμιζει το dc offset δεν γινεται αλλη ρυθμισει εχει φτασει στο τελος του τι πρεπει να κοιταξουμε εχω κολλησει , υπαρχει περιπτωσει να ταλαντωνει το μηχανημα και να εμφανιζει αυτο το προβλημα ;

παρακαλω τα φωτα σας



[Κωνσταντίνος Τυροβολάς]

Απάντηση: Re: Burning Amplifier BA-2

λοιπον τα shunt regulator ηρθαν στα ισα τους με τα την αντικατασταση 2 καμμεννων τρανζιστορ αλλ τωρα υπαρχει αλλο προβλημα εχουμε στην εξοδο του τελικου 160mv και στα 2 καναλια απο το trimer που ρυθμιζει το dc offset δεν γινεται αλλη ρυθμισει εχει φτασει στο τελος του τι πρεπει να κοιταξουμε εχω κολλησει , υπαρχει περιπτωσει να ταλαντωνει το μηχανημα και να εμφανιζει αυτο το προβλημα ;

παρακαλω τα φωτα σας

Ναι υπάρχει. Θα το δεις με παλμογράφο που φτάνει πολύ ψηλά - 100ΜΗΖ και βάλε. Όταν το έφτιαξες πρόχειρα, είχες το ίδιο πρόβλημα?



[lemon]

Τα Shunt regulator ήταν Salas; Τι σου παρουσίασαν και κάηκαν τα ημιαγωγά; Μήπως δεν πετύχαινες την τάση εξόδου που επιθυμούσες;
Εάν στα παραπάνω η απάντηση είναι "ναι", το πιο πιθανόν είναι να υπάρχει ταλάντωση.
Εφόσον έχεις παλμογράφο - όπως γράφει ο Κώστας - θα δεις σε κάθε σημείο τι γίνεται.
Κρίμα να μην το ολοκληρώσεις, γιατί είναι κατασκευή "όνειρο".



[takis]

δεν υπαρχει περιπτωση να μην ολοκληρωθει παλμογραφος υπαρχει εως 100mhz ,τα shunt δεν ειναι salas και το ενα τρανζιστορ καηκε απο λαθος η ταση τους τωρα ειναι οκ οπως και το ρευμα

μια ερωτηση ακομα βαζω παλμογραφο αλλα σε ποια μετρηση βλεπω αν ταλαντωνει ; οσο για το αν ειχε γινει προχειρα δοκιμη οχι δεν ειχε γινει οποτε εχω μονο αυτα τα αποτελεσματα

ευχαριστω για τις μεχρι τωρα απαντησεις



[lemon]

Θα σου πω την άποψή μου.
Μπορείς να δεις αν ταλαντώνουν τα shunt, βάζοντας τον παλμογράφο στις εξόδους τους. Είτε με σήμα στην είσοδο του ενισχυτή είτε χωρίς. Θα πρέπει να προσέξεις εάν η τάση - σε χαμηλές κλίμακες του παλμογράφου - είναι ευθεία γραμμή ή τείνει προς ημίτονο, για παράδειγμα.

Έπειτα επί της εξόδου του ενισχυτή βάζεις τον παλμογράφο (φορτίο στην έξοδο, 8ωμο ή και 4ωμο). Τροφοδοτείς με σήμα ημιτόνου την είσοδο από χαμηλά μέχρι και πολύ υψηλά, σταδιακά. Παρατηρείς την έξοδο του ενισυχτή στον παλμογράφο εάν συνεχίζει σε ημίτονο (όπως της εισόδου) ή αρχίζει τα παλαβά!

Έλεγξε το ίδιο και σε κυματομορφή τετραγώνου, βάλε μια συχνότητα γύρω στα 1KHz και μία γύρω στα 15KHz.
