CCS loaded driver(E180F-807)

Σταυρος Δανος

Σταυρος Δανος

AVClub Addicted Member
21 March 2008
1,811
Πατρα/Κυπρος
Επειδη δεν εχω και πολλες γνωσεις επι τουτου,θα ηθελα την βοηθεια σας.

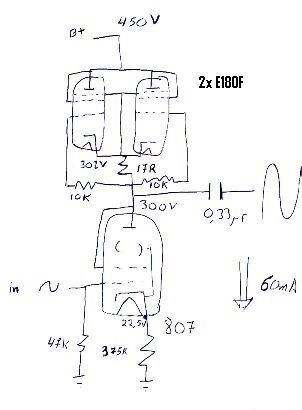

Σχεδιασα αυτο το driver stage,και χρειαζομαι τα φωτα σας.

Τι λεει?

Δε με ενδιαφερει το gain.μονο το swing(170Vpp),και φυσικα το πως θα ακουγεται:smash:




Last edited:
Λοιπόν,

Ας τα πάρουμε από την αρχή, η τοπολογία δεν ειναι CCS αλλά μάλλον προς SRPP φέρνει περισσότερο. Δευτερον, συνήθως στα SRPP χρησιμοποιούμε ίδιες λάμπες πάνω κάτω και τρίτον χαραμίζεις τα τρομερά λαμπάκια στην άνοδο μιας 807 που ούτε κέρδος καλό δίνει ούτε ταιριάζει στο συγκεκριμένο κύκλωμα, μιας και με ένα τσοκ στην άνοδο θα επιτύχεις πολύ περισσότερο drive με χαμηλότερη αντισταση απο την παρούσα σχεδίαση. Σημαντικότερο όλων φυσικά, όσον αφορά τον ήχο της σχεδίασης, ειναι ο παράγων φορτίο που καλείται να οδηγήσει, αλλά και πάλι ο τελικός κριτής πρέπει να ειναι το αυτί.(επίσης οι τιμές που δίνεις στο κύκλωμα δεν συμφωνούν με τα 60 ma)

Last edited:
Πάνος Τσιτιμάκης said:
Λοιπόν,

Ας τα πάρουμε από την αρχή, η τοπολογία δεν ειναι CCS αλλά μάλλον προς SRPP φέρνει περισσότερο.

Συμφωνω.Το βαπτισα ccs μιας και η επανω εχει cc sink το αποκατω και η κατω cc source την αποπανω.Αλλα ειναι srpp.:smash:


Δευτερον, συνήθως στα SRPP χρησιμοποιούμε ίδιες λάμπες πάνω κάτω
πολλοι χρησημοποιουν ανομοιες με πολυ καλα αποτελεσματα.


και τρίτον χαραμίζεις τα τρομερά λαμπάκια
επισης εχεις δικαιο.Απλα θελω το καλυτερο

στην άνοδο μιας 807 που ούτε κέρδος καλό δίνει ούτε ταιριάζει στο συγκεκριμένο κύκλωμα,
μιας και με ένα τσοκ στην άνοδο θα επιτύχεις πολύ περισσότερο drive με χαμηλότερη αντισταση απο την παρούσα σχεδίαση.

Δεν μου αρεσει το πολυ σιδηρο.Πως μπορω να φορτισω καλυτερα την 807?
Με καμια αλλη λαμπα ως ccs?
Σημαντικότερο όλων φυσικά, όσον αφορά τον ήχο της σχεδίασης, ειναι ο παράγων φορτίο που καλείται να οδηγήσει, αλλά και πάλι ο τελικός κριτής πρέπει να ειναι το αυτί.(επίσης οι τιμές που δίνεις στο κύκλωμα δεν συμφωνούν με τα 60 ma)
Click to expand...

Τι εννοεις με τις τιμες των αντιστασεων?
Η 807 375ohm
E180F 17ohm
According τις καμπυλες

Ευχαριστω πολυ Πανο

Συμφωνα με το σχέδιό σου, η τάση πάνω στην 17Ω ειναι 2 περίπου βολτ, άρα 2/17=118ma, που ειναι υπερβολικά για τις 2 παραλληλες E180F και επίσης δεν συμφωνεί με το ρεύμα καθόδου της 807(60ma). Πές μας όμως για τί χρήση θες αυτό το driver? Πιθανως οι 2 Ε180F σε SRPP ή MUstage φτάνουν και περισεύουν για να οδηγήσουν πολλές λυχνίες ισχύος έως τα 60VRMS.

Πάνος Τσιτιμάκης said:
Συμφωνα με το σχέδιό σου, η τάση πάνω στην 17Ω ειναι 2 περίπου βολτ, άρα 2/17=118ma, που ειναι υπερβολικά για τις 2 παραλληλες E180F και επίσης δεν συμφωνεί με το ρεύμα καθόδου της 807(60ma). Πές μας όμως για τί χρήση θες αυτό το driver? Πιθανως οι 2 Ε180F σε SRPP ή MUstage φτάνουν και περισεύουν για να οδηγήσουν πολλές λυχνίες ισχύος έως τα 60VRMS.
Click to expand...

Ενα βολτ ειναι,απλα δεν ειναι καθαρο το σχεδιο.
1/17=59mA

Στα 30mA εκαστη ειναι ευχαριστημενες οι σουπερ πεντοδοι μας

Το driver θα οδηγει την 813 και πρεπει να εχει καθαρο swing στα 160Vpp
H 813 δεν ειναι απαιτητικη σαν την 845 αλλα μια πεντοδος ισχυος πιστευω θα χρειαζεται για να κελαηδησει(μου αρεσουν οι λιγο overengineered καταστασεις) :)

Για να πάρεις μια ιδέα των πραγμάτων που αναφέρομαι για τα θαυματουργα αυτα μικρά λαμπάκια που πειραματίζομαι κανα χρόνο τώρα, σε ένα SRPP με τις 2 μικρές στα 300V με αντιστάσεις Rk=Ra=330Ω θα σου δώσει κέρδος Χ 40 περίπου με μέγιστο swing περίπου 70-80Vrms και αντίσταση εξόδου γύρω στα 300Ω.(cathode bypassed με 220μ) Δηλαδή πρακτικά μπορεί να οδηγήσει άνετα σχεδόν οτιδήποτε, φυσικά σε διάταξη mustage το κέρδος αυξάνεται ελαφρά και η αντίσταση εξόδου πέφτει κάτω από τα 100Ω όπως και η παραμόρφωση γίνεται σχεδόν το ένα δεκατο απ'ότι στο SRPP, αλλά ειναι κάπως πιο περίπλοκο.

Πάνος Τσιτιμάκης said:
Για να πάρεις μια ιδέα των πραγμάτων που αναφέρομαι για τα θαυματουργα αυτα μικρά λαμπάκια που πειραματίζομαι κανα χρόνο τώρα, σε ένα SRPP με τις 2 μικρές στα 300V με αντιστάσεις Rk=Ra=330Ω θα σου δώσει κέρδος Χ 40 περίπου με μέγιστο swing περίπου 70-80Vrms και αντίσταση εξόδου γύρω στα 300Ω.(cathode bypassed με 220μ) Δηλαδή πρακτικά μπορεί να οδηγήσει άνετα σχεδόν οτιδήποτε, φυσικά σε διάταξη mustage το κέρδος αυξάνεται ελαφρά και η αντίσταση εξόδου πέφτει κάτω από τα 100Ω όπως και η παραμόρφωση γίνεται σχεδόν το ένα δεκατο απ'ότι στο SRPP, αλλά ειναι κάπως πιο περίπλοκο.
Click to expand...

Πως ακουγονται?(χαρακηρα)
Σε τριοδο ως plate follower δεν ακουγονται καλυτερα?(σιγουρα θα εχουν χειροτερα χαρακτηριστικα,αλλα....)

Για να καταλαβεις στο σταδιο προενισχυσης θα εχω την μεγαλη της αδερφη την E810F οποταν δεν χρειαζομαι κερδος στην οδηγητρια(και μεχρι 5 μου κανει).Μονο swing σχετικα μεγαλο,μικρη αντισταση εξοδου και χαρακτηρα τριοδου:flipout:

Σκεψεις?

Last edited:
audiomonitor said:
Μετα απο ψαξιμο βρηκα οτι η τοπολογια που ποσταρα ειναι Aikido.H συγκεκριμενη εχει δεχτει πολλα καλα σχολια και χρησημοποιειται κατα κορον.Πολλες πληροφοριες στο www.tubecad.com
Click to expand...

Απολυτως καμμια σχεση με AIKIDO, η οποια ειναι πραγματι μια εξαιρετικη πατεντα του Broskie πανω στον White Cathode Follower.
Στην AIKIDO γινεται δειγματοληψια της κυματωσης του τροφοδοτικου μεσω ενος ξεχωριστου διαιρετη τασης, και ενα μερος αυτης διαμορφωνει την αγωγιμοτητα της λυχνιας που δουλευει σαν πηγη ρευματος ωστε τελικα να γινεται αλληλοεξουδετερωση της κυματωσης στην Εξοδο.
Ο White κανει την δειγματοληψια πανω σε μια αντισταση που συνδεει εν σειρα στην Ανοδο της Cathode Follower.

Το γεγονος παντως οτι την ψαχνεις ειναι απο μονο του ΚΑΛΟ. Keep up

Μιχαλη παλι μας εδειξες τα φωτα σου.Ευχαριστω:ernaehrung004:

Ιδου
http://www.tubecad.com/2004/blog0011.htm

Το driver που ποσταρα ειναι απλα το input stage του AIkido.

Ειμαι πολυ περιεργος ρε γ....το να δω πως ακουγεται αυτο που μου μπηκε στο μυαλο:smash::smash:

Ωραία, δοκίμασέ το να το δεις. Για να πάρεις μια ιδέα και να έχεις μέτρο σύγκρισης, ακολουθούν 2 μετρήσεις παραμορφώσεων μιας 807 στα 300V/20mA (δεν υπάρχει μετρητικά λόγος για πιο πολλά, ότι κι αν οδηγείς σε Α1) με φορτίο τσοκ και 100 κΩ//300pF μετά τον πυκνωτή:

2kHz/100Vrms:
View attachment 29159
2kHz/180Vrms (!!!)
View attachment 29160
Αρχίζει να κλιπάρει ελαφρά στα 200, για τα καλά στα 220 (!!!).

Οδηγεί τα πάντα φυσικά.
Με 12 κΩ φορτίο στο επόμενο στάδιο (πρακτικά δεν υπάρχει περίπτωση να χρειαστεί να οδηγήσει κάτι τόσο χαμηλό) οι παραμορφώσεις που βλέπεις αντιστοιχούν σε 70 και 130 Vrms.

Το τσοκ είναι της πλάκας:
Φτηνιάρικος ΕΙ84 με 9500 σπείρες τυλιγμένες όλες σε σειρά. Στο φτιάχνει μια βιοτεχνία με το πολύ 30 ευρώ και ζυγίζει 1,5 κιλό.
-3db είναι περίπου στα 50kHz, προς τα κάτω δεν μπορώ να το μετρήσω, μέχρι 7Ηζ που πάει η γεννήτρια δεν τα έχει φτάσει.
Αν τα τσοκ ήταν με 0,15 σύρμα θα έπαιρνε ακόμα πιο πολλές σπείρες (11-12000) και θα ήταν ακόμα καλύτερο και χαμηλά και ψηλά.

Έτσι όπως είναι, με το φτηνιάρικο μέταλο, αυξάνονται λίγο οι παραμορφώσεις στα 20-30Ηζ πάνω από τα 120-130 Vrms. (πρακτικά αδιάφορο).

Χαιρετισμούς
Κωνσταντίνος
