Χαρίζεται

[saganakis]

Για πολλά χρόνια, υπάρχει ένα κιτάκι του ενιχυτή Pass Zen4 ξεχασμένο μέσα σε κουτί στην αποθήκη μου.
Επειδή δεν υπάρχει περίπτωση να το φτιάξω, πήρα την απόφαση να το δωρίσω.
Η μόνη προυπόθεση που θέτω είναι αυτός που θα το πάρει να υλοποιήσει τον παραπάνω ενισχυτή και να μας το παρουσιάσει την κατασκευή σε κάποιο νήμα του AvClub.
Πρόκειται για ένα σχέδιο του Pass, τελικού ενισχυτή σε τάξη Α περίπου 20W.

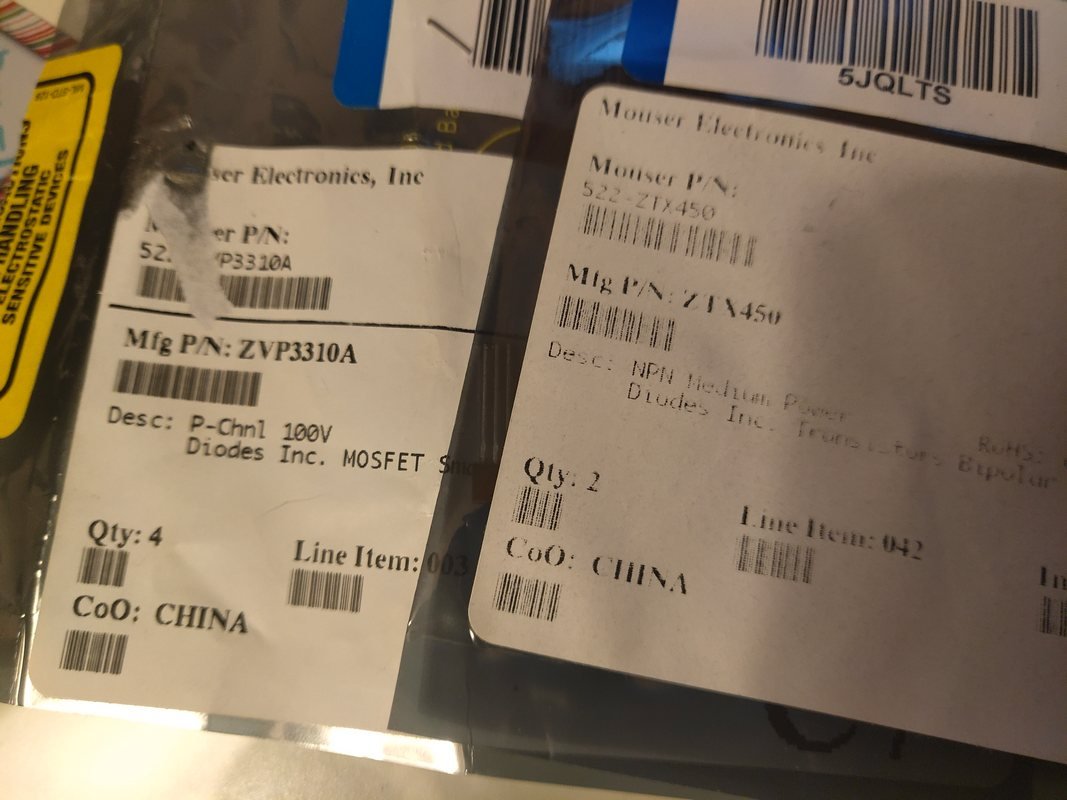

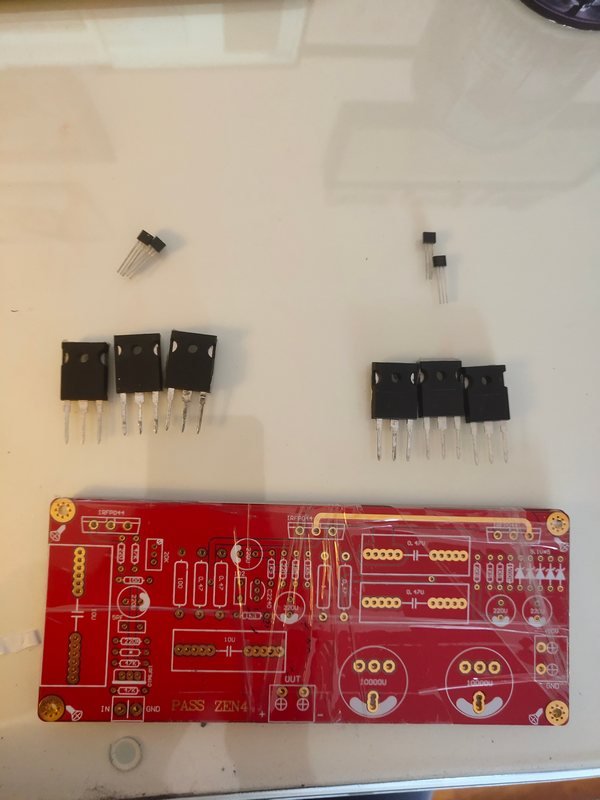

Χαρίζω τις πλακέτες καθώς και τα απαραίτητα ημιαγωγα που φαίνονται στις φωτογραφίες.











Υπάρχει και ένα παλιότερο νήμα μέσα στο forum όπου κάποιος μπορεί να αντλήσει πληροφορίες αλλά και το αρχείο pdf της κατασκευής.

https://avclub.gr/forum/showthread.php/52683-pass-zen4

Εννοείται ότι θα έχει όποια βοήθεια χρειαστεί. Λοίπουν μόνο αντιστάσεις και πυκνωτές οι οποίοι δεν είναι κάποιο μεγάλο κόστος.

Αν είναι πολλοί οι ενδιαφερόμενοι θα γίνει κλήρωση.



[takis]

Από βοήθεια για όποιον το θέλει θα έχει άμεση και έγκυρη από εδώ μέσα ,άντε μήπως δούμε πράμα πλέον να φτιάχνετε



[Δημήτρης Δ.]

Πολύ καλή κίνηση.
Ελπίζω να το προσπαθήσει κάποιος ...



[Oracle]

Καλησπέρα, εγώ πάντως ενδιαφέρομαι. Μετά το SALAS DCG3, θέλω να κατασκευάσω έναν τελικό !

Ευχαριστώ εκ των προτέρων



[saganakis]

Απάντηση: Re: Χαρίζεται

Ωραία! αν μέχρι την άλλη Παρασκευή 17/4 δεν το ζητήσει κάποιος άλλος τότε είναι δικό σου.



[Oracle]

Παίρνω το θάρρος (δε ξέρω αν κάνω καλά) αλλά μήπως υπάρχει ΒΟΜ ή σχηματικό ? (Η πλακέτα είναι jims ?



[saganakis]

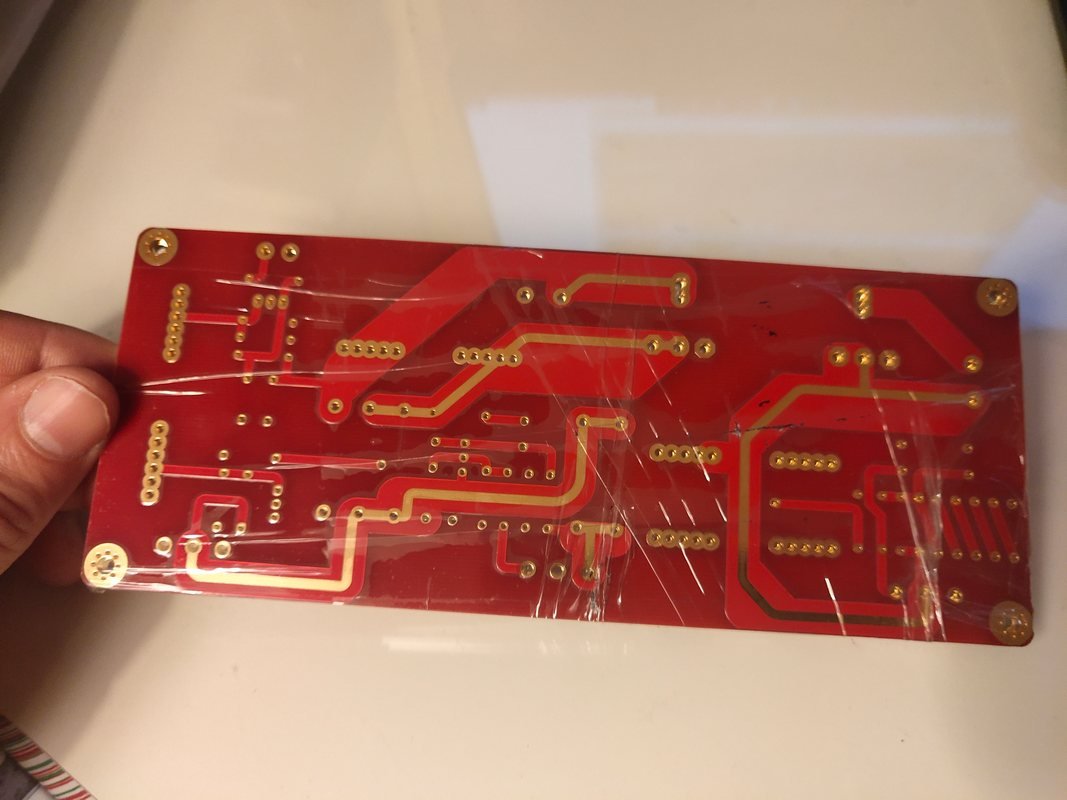

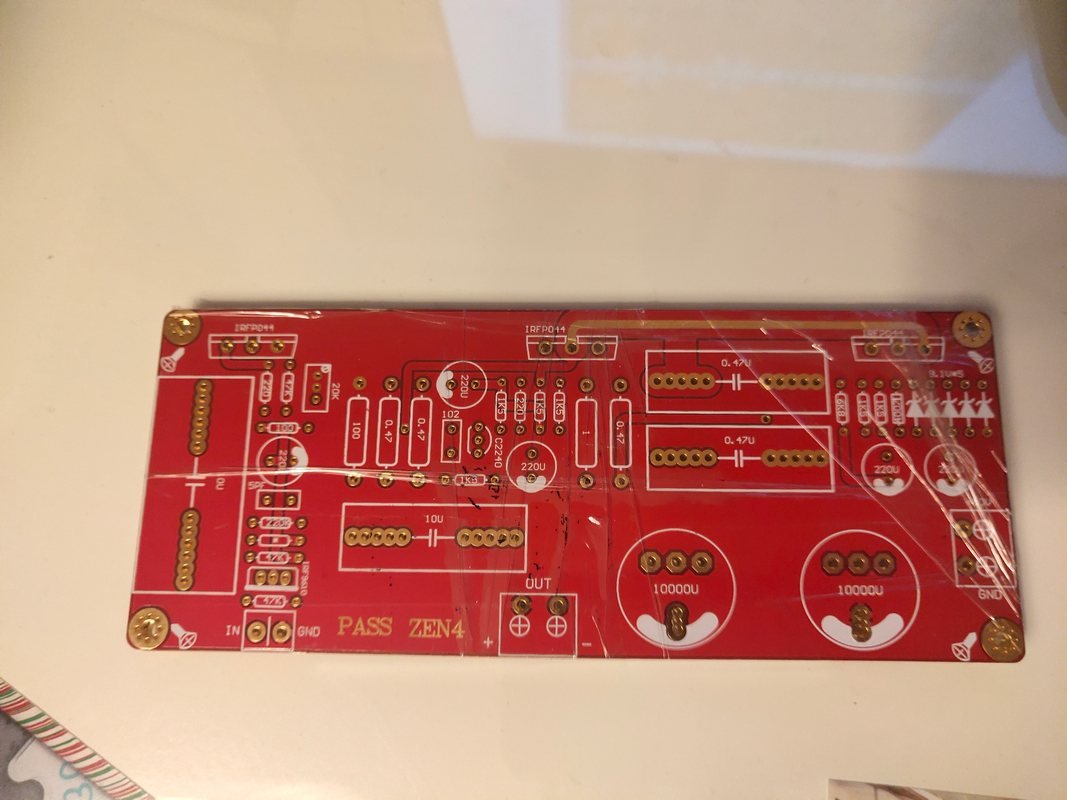

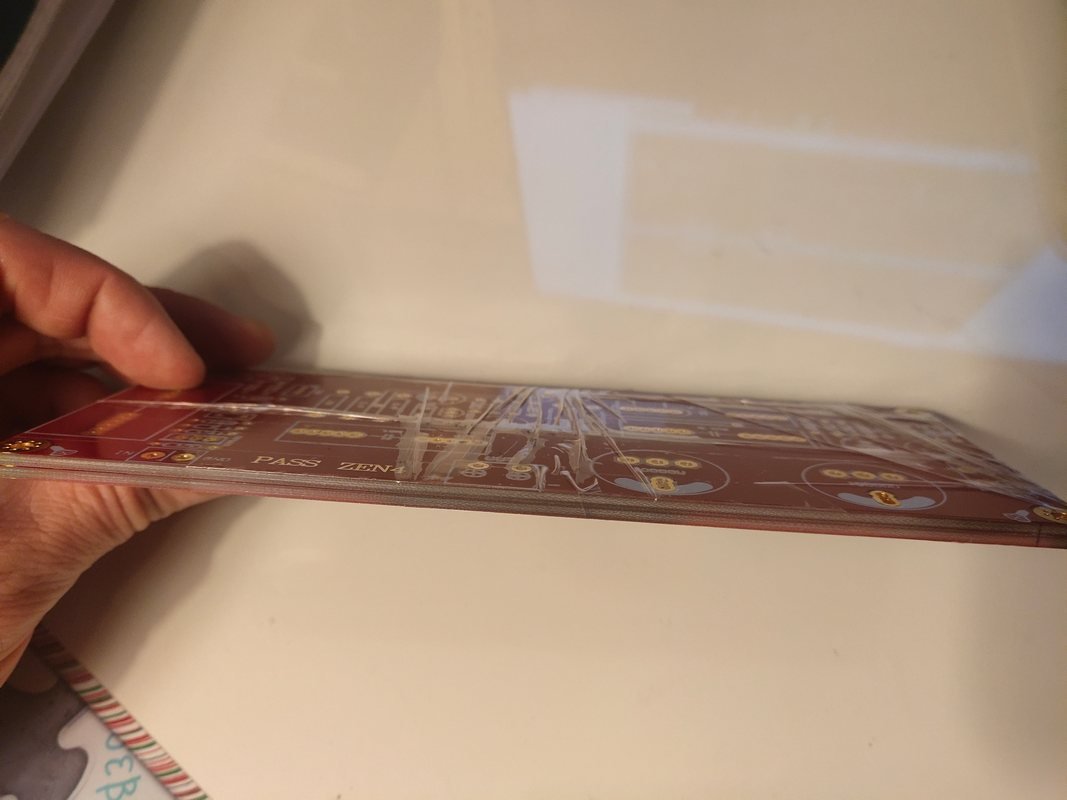

Η πλακέτα είναι από Jims και είναι 2oz.
Για σχηματικό δες εδώ

www.passdiy.com/pdf/zen-v4.pdf

για βοήθεια θα τα πούμε στην πορεία!



[Oracle]

10.000μF στην έξοδο ? Χωρίς συμμετρική τροφοδοσία? Εσείς τι λέτε? Πρώτη φορά βλέπω...



[saganakis]

Απάντηση: Re: Χαρίζεται

Είναι από τους κλασσικούς ενισχυτές του Nelson Pass, τάξης Α όπου το ένα τρανζίστορ ισχύος είναι πηγή ρεύματος για το δεύτερο ενώ το τρίτο κάνει σταθεροποίηση τάσης.
Στο κρίσιμο σημείο της εξόδου θα πρέπει να επιλέξεις καλό ηλεκτρολυτικό των 10.000μF κάτι σε audio grade. Επιπλέον έξοδο σε αυτή την κατηγορία ενισχυτών είναι οι μεγάλες ψήκτρες!



[Βαγγέλης Καινούργιος]

10.000μF στην έξοδο ? Χωρίς συμμετρική τροφοδοσία? Εσείς τι λέτε? Πρώτη φορά βλέπω...

Όλοι οι ενισχυτές της σειράς Zen του Pass ήταν single ended, πάντα με πυκνωτή στην έξοδο.



[saganakis]

Απάντηση: Re: Χαρίζεται

Oracle καλημέρα!

Αν σε ενδιαφέρει ακόμα η κατασκευή τότε τα υλικά είναι δικά σου!



[boxer1]

Συγχαρητήρια για την κίνηση, πάντα τέτοια.



[Oracle]

Σας ευχαριστώ πολύ. Να σας πω την αλήθεια μόλις είδα την πλακέτα είδα τους δύο 10000μf είπα ότι θα ναι συμμετρική τροφοδοσία και ενθουσιάστηκα και εκδήλωσαν ενδιαφέρον. Μόλις όμως είδα το σχηματικό απογοητεύτηκα. Μπορεί να είναι φοβερό κλασικό σχέδιο του Nelson αλλά δεν παύει να είναι σχέδιο που δεν κάνει το απαραίτητο κλικ να το στήσεις κατεμέ. Σας ευχαριστώ και συγνώμη για την ανακατωσουρα! Προτειμοτερο είναι να τα πάρει κάποιος που θα έχει μεράκι για αυτήν την κατασκευή.



[saganakis]

Απάντηση: Re: Χαρίζεται

Καμία αναστάτωση, δεν χρειάζεται να ζητάς συγνώμη.
Τα σχέδια του pass ειναι πάντα ιδιαίτερα και πόσο μάλλον αυτά που είναι σε τάξη Α.
Χρόνια πολλά, σε όλους!



[Oracle]

Χρόνια πολλά



[Oracle]

Καλησπέρα, είναι ακόμα διαθέσιμα?
Μετά από ΒΑ-3 , F-5 σκέφτηκα ένα "κλασικό" κομμάτι....
Βρήκα καλές ψύκτρες



[Oracle]

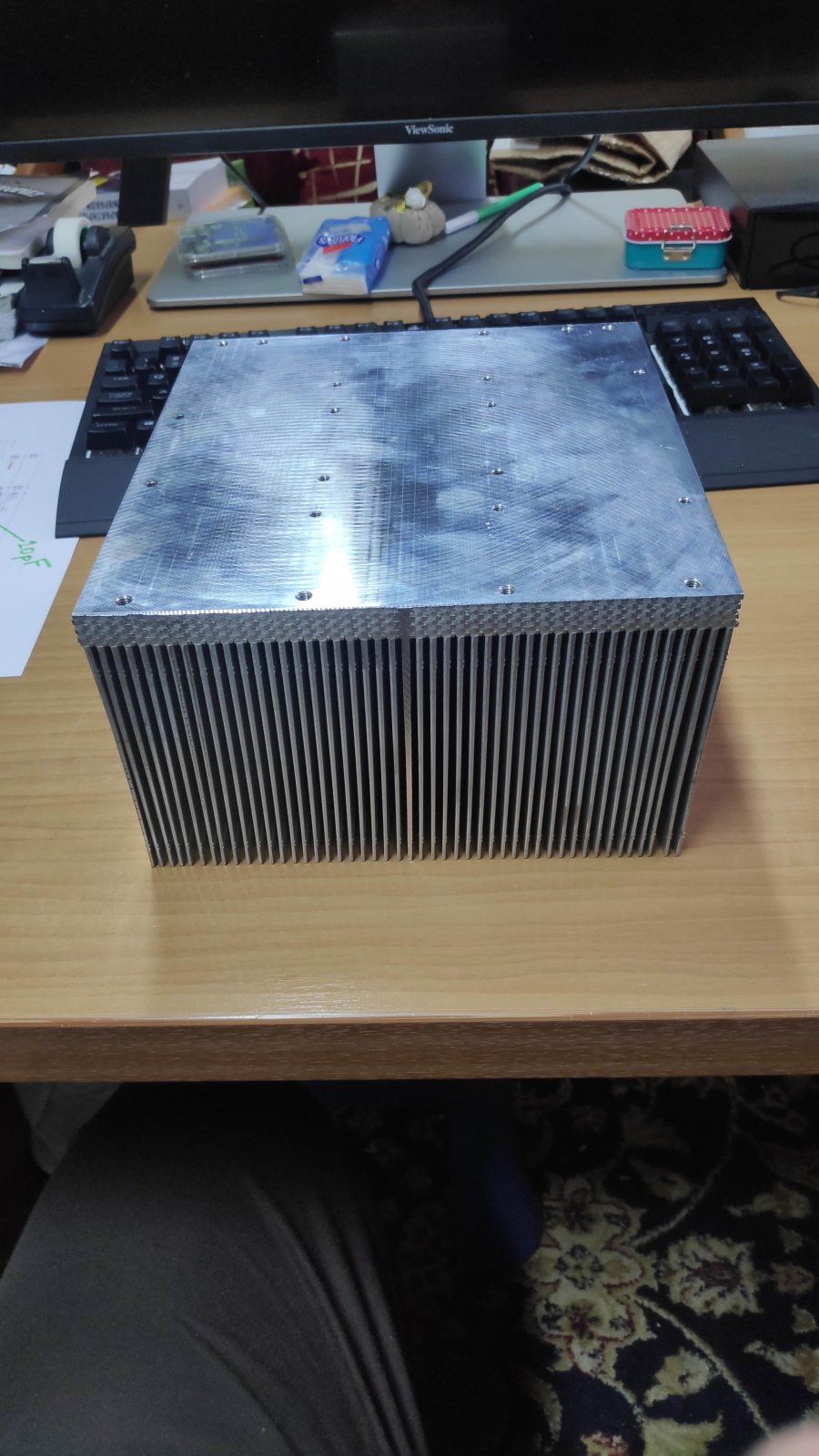

Ψύκτρα



[saganakis]

Καλησπέρα, είναι ακόμα διαθέσιμα?
Μετά από ΒΑ-3 , F-5 σκέφτηκα ένα "κλασικό" κομμάτι....
Βρήκα καλές ψύκτρες

Βεβαίως και είναι! Όποτε θες τα παίρνεις και τα δοκιμάζεις!



[Oracle]

Μπορώ να σου στείλω μήνυμα ?



[saganakis]

Μπορώ να σου στείλω μήνυμα ?

Βεβαίως, στείλε να συνεννοηθούμε για τις λεπτομέρειες...
