έχετε παλιές κάρτες δικτύου isa και δεν ξέρετε τι να τις κάνετε?

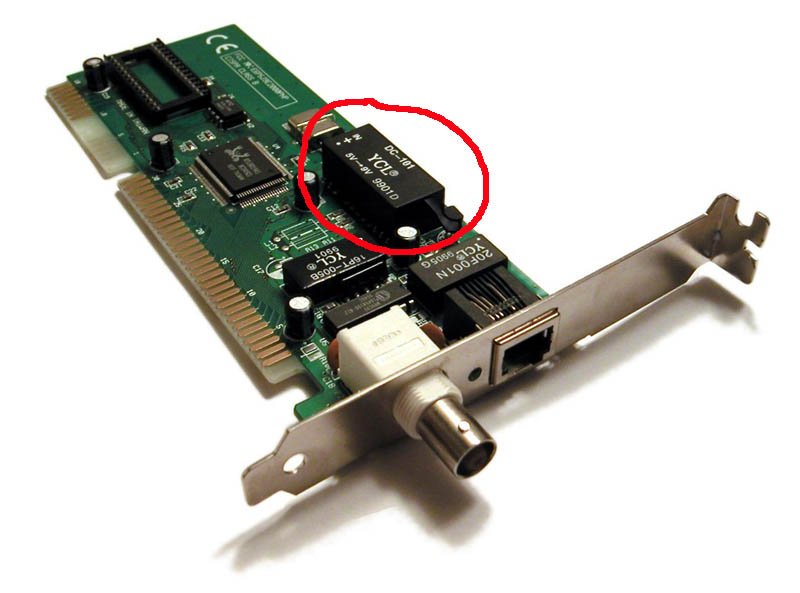

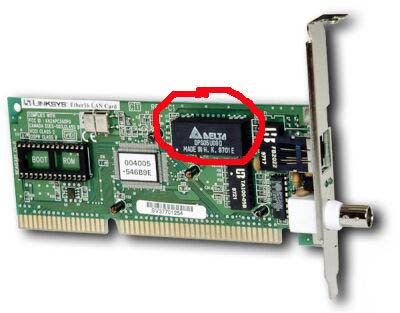

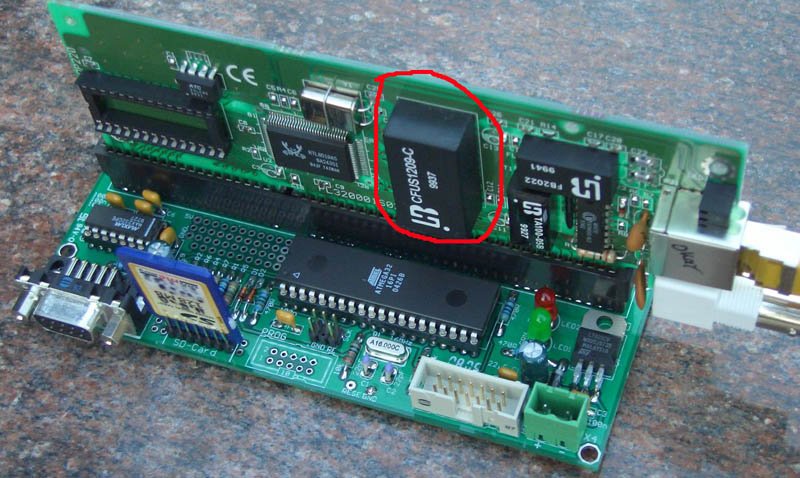

μην τις πετάξετε γιατί έχουν κάτι "ψιψιψινια" που μπορεί να σας φανούν χρήσιμα !!!

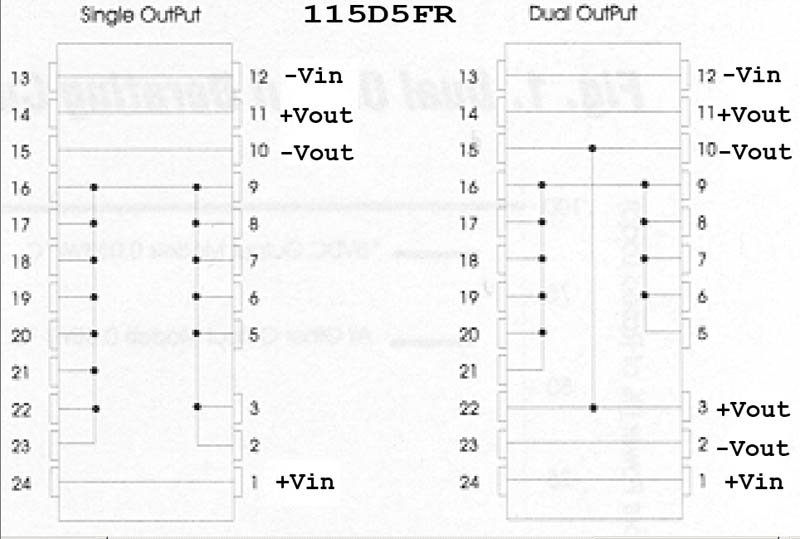

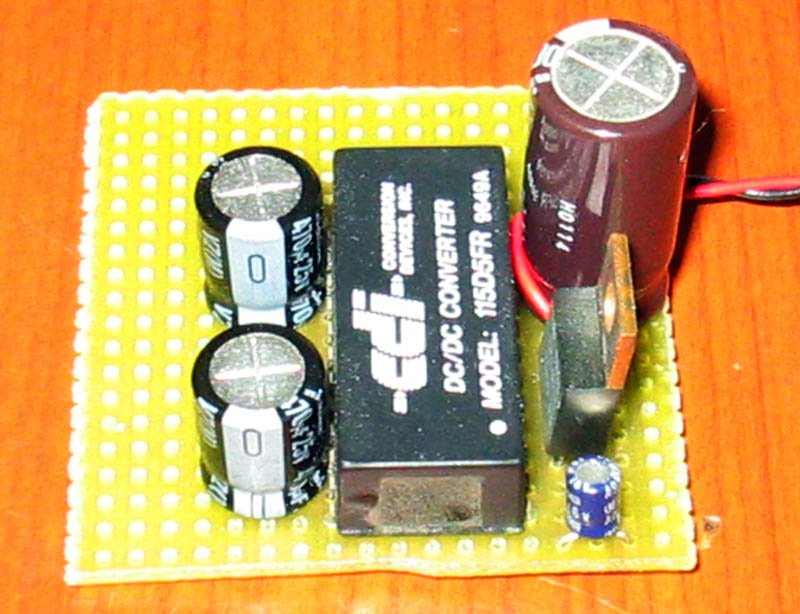

εγώ με το 115D5FR έφτιαξα ενα dc-dc converter με είσοδο
5ν και έξοδο +/- 15ν στα 30mA

-bye-


Attachments

  • isa_combo_card_sm.jpg
    49.4 KB · Views: 76
  • Isa_Ctrl2.jpg
    122.8 KB · Views: 58
  • Network_card.jpg
    75.9 KB · Views: 47
  • IMG_5535.jpg
    125.3 KB · Views: 77
  • 115D5FR.jpg
    71 KB · Views: 51
Πολύ όμορφα!
Ξέθαψα κάτι sb16 μετά την προτροπή σου αλλά δεν το έχουν… πιθανά άλλες κάρτες δικτύου…

και σε τι είναι χρήσιμη αυτή η μετατροπή ρε παιδιά?
λίγο πιό λιανά?

supersonic said:
και σε τι είναι χρήσιμη αυτή η μετατροπή ρε παιδιά?
λίγο πιό λιανά?
Click to expand...

Σε τι είναι χρήσιμη;!;!

Είσαι παραλία καλοκαιράκι και μόλις έχεις τελειώσει το καινούργιο κινέζικο DAC που παρέλαβες την μέρα που έφευγες διακοπές και μοντάρισες με κολλητήρι γκαζιού ενώ όλοι οι άλλοι έκαναν τις απλωτές τους.
Θες να το δοκιμάσεις. Κοιτάς γύρω, πουθενά πολιτισμός και ΔΕΗ. Το μαραφέτι θέλει +15Volt. Χμμμμμ. Εχεις όμως μαζί το ποδηλατάκι της κόρης με ενσωματωμένο δυναμό για τα φώτα. Γούπι!! Στήνεις ένα τροφοδοτικό στα γρήγορα απ το κουτί των spare υλικών που έχεις πάντα στο αυτοκίνητο, ξηλώνεις και το εν λόγω τσιπάκι απο μια κάρτα δικτύου 15ετίας που τυχαίνει να χεις πεταμένη στο πορτ μπαγάζ. Τα συνδέεις όλα, φοράς τ ακοστικά βρίσκεις και μια καλή κατηφόρα και ...... υπάρχει ένα θέμα στα μεσοχαμηλά. Μάλλον πρέπει να σφάξουμε το δυναμό.

...μάλλον δεν είναι γιά μένα....

δεν είμαι τέτοιος ντιούης...
μάλλον είμαι...λούης....:grinning-smiley-043

supersonic said:
...μάλλον δεν είναι γιά μένα....

δεν είμαι τέτοιος ντιούης...
μάλλον είμαι...λούης....:grinning-smiley-043
Click to expand...

Οχι βρε Δημητρη, να σου βρω εγω κατι πιο ευκολο, εχεις ενα κυκλωμα που εχει ταση 5V και θελεις να δωσεις και σε ενα αλλο (π.χ. ενα tube buffer) που παιρνει 15V αλλα χωρις να χρησημοποιησεις δευτερο μετασχηματιστη και τροφοδοτικο, βαζεις ενα DC-DC converter και voila... ετοιμος.

BTW φιλε Kokar (Κωστα) :grinning-smiley-043

το βασικό είναι οτι απο μια τάση των 5ν παίρνεις στην έξοδο συμμετρική
τροφοδοσία +/- 15ν που είναι οτι πρέπει για όλους η σχεδόν όλους τους OPAMP...
Μια πιθανή εφαρμογή είναι στο αυτοκίνητο που η μόνη τάση που έχεις είναι
τα +12ν

Λοιπόν Κώστα ή άλλος φίλος έχω το εξής θέμα. Εχω 1,5V-15V από LM317 και θέλω 38V να τροφοδοτήσω 4Χ(opa604) άρα περίπου 20mA. Εχεις κάποια λύση γιά (καθαρή-μουσική) τάση ?

Last edited:
kokar said:
το βασικό είναι οτι απο μια τάση των 5ν παίρνεις στην έξοδο συμμετρική
τροφοδοσία +/- 15ν που είναι οτι πρέπει για όλους η σχεδόν όλους τους OPAMP...
Μια πιθανή εφαρμογή είναι στο αυτοκίνητο που η μόνη τάση που έχεις είναι
τα +12ν
Click to expand...

ναι
είναι πλέον απολύτως κατανοητό
όμως δεν ξέρω τους περιορισμούς.
έχεις 5 και παίρνεις 15/-15 πχ.
ναι, αλλά με τι ρεύμα είσοδο έξοδο?
από 5 μπορείς πχ να πάρεις 30/-30?
ή μάλλον ό,τι γίνεται γίνεται σε λογικά επίπεδα?

Δημητρη δες το pdf που εδωσε ο kokar.
Εκει θα δεις τι μπορεις να παρεις απο τα συγκεκριμενα modules.

kokar said:
σωστός !!!!
αλλά η παλιά κάρτα σου έρχεται for free !!
Click to expand...

Θα πρεπει να ψαξω στην αποθήκη στην δουλεια, γιατι ο,τι σαβούρα είχα στο σπίτι τα έχω σουτάρει. Αρκει να βρώ 12v dc --> +- x V dc γιατι αν ειναι να χρειαστεί τα 13.8 (που ειναι και άπλετα..) να τα ριξω πρώτα στα 5v με regulator για να τροφοδοτήσω το dc-dc converter, δε λέει..

Απάντηση: Re: DC to DC converter..

kokar said:
Στέλιο βλέπω οτι ο ΟΡΑ604 δέχεται WIDE SUPPLY RANGE: VS = ±4.5 to ±24V
εσύ γιατί λες 38ν ???

http://focus.ti.com/lit/ds/symlink/opa604.pdf
Click to expand...

Το κύκλωμα είναι τελειωμένο και τροφοδοτείται με 38V, απλά, όχι συμμετρικά.
Πρόκειται για την προενίσχυση – αναστροφή φάσης σε λαμπάτο ενισχυτή με EL84 στην έξοδο, που μια και το έφερε η κουβέντα παίξει πολύ καλά κατά την γνώμη μου. Το πρόβλημα μου είναι ότι τροφοδοσία παίρνω από την υψηλή των λυχνιών (300V)
και για να φθάσω τα 38V ψήνω μιαν αντίσταση. Στο κουτί διαθέτω μέχρι 15V από κύκλωμα LM317 για θέρμανση των λυχνιών που δεν χρησιμοποιώ. Σκέφτηκα λοιπόν αν μπορούσα να πάρω τα 38V χωρίς να αλλάξω τον μετασχηματιστή (15V AC) που τροφοδοτεί το LM317 .-bye-
