Επισκευές και μαζέματα με vintage πηγές
- Thread starter dinos
- Start date

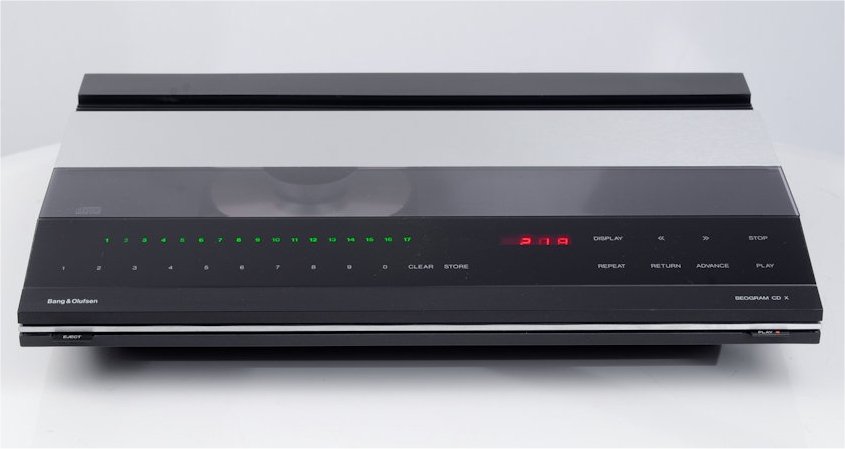

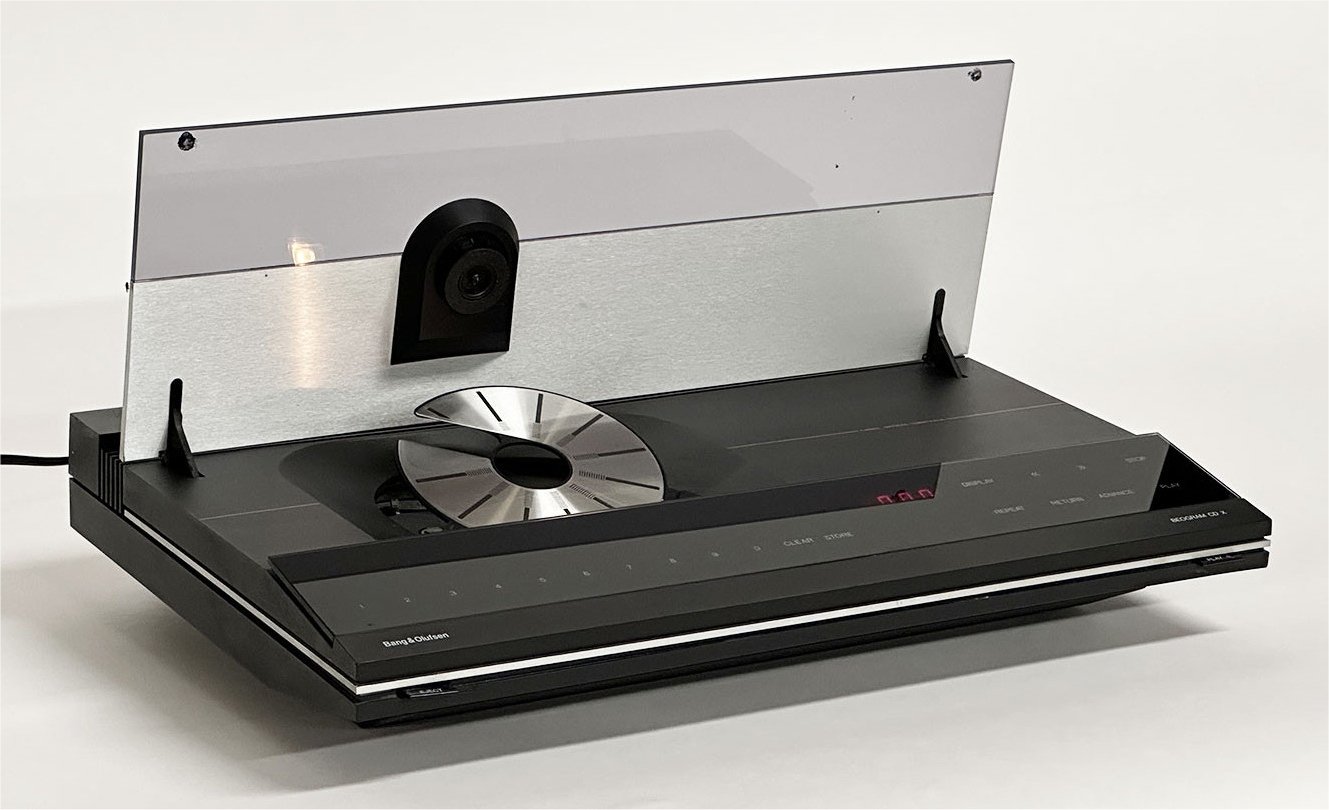

Το μηχάνημα ίσως το ξέρετε. Κατά τη γνώμη μου, είναι από τα ομορφότερα CD players όλων των εποχών.
Εμφανίστηκε το 1985 με την αυγή του CD και βασίστηκε στο τότε Philips, έχοντας αρκετά κοινά στοιχεία
με κορυφαίο τον μηχανισμό ανάγνωσης CDM1 (με διάρκεια 60.000 ώρες μπορεί και παίζει 40 χρόνια μετά,
τόσο το red book όσο και τα CDR που έγιναν δημοφιλή 10 χρονια μετά).
Εμφανίστηκε το 1985 με την αυγή του CD και βασίστηκε στο τότε Philips, έχοντας αρκετά κοινά στοιχεία
με κορυφαίο τον μηχανισμό ανάγνωσης CDM1 (με διάρκεια 60.000 ώρες μπορεί και παίζει 40 χρόνια μετά,
τόσο το red book όσο και τα CDR που έγιναν δημοφιλή 10 χρονια μετά).
Το συγκεκριμένο ανήκει σε φίλο και υπέφερε από αρκετά προβλήματα όπως δυσκολία φόρτωσης δίσκου (είναι top load),
θόρυβο κατά την αναπαραγωγή και ήχο ελαφρά παραμορφωμένο.
Είπα να του ρίξω μια ματιά να δω τι μπορεί να γίνει.

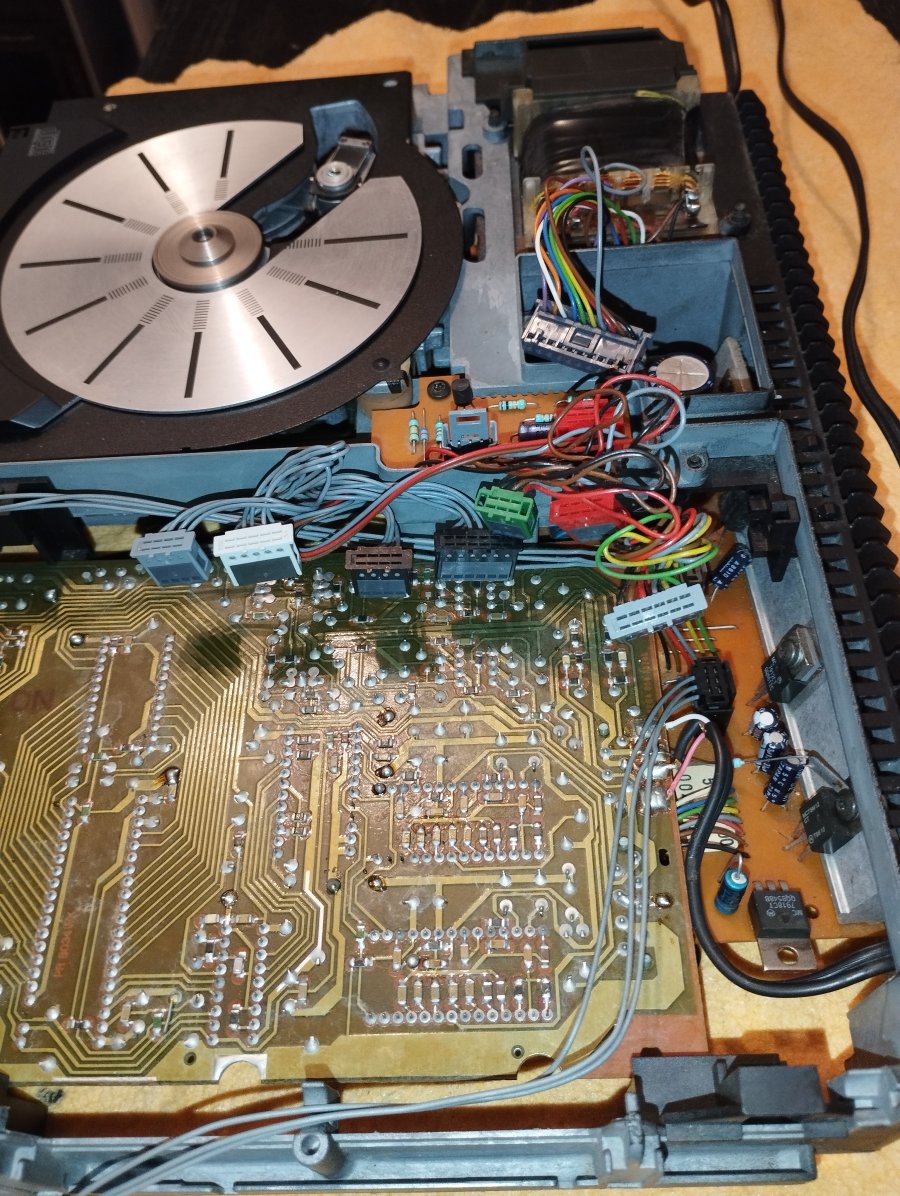

Εξωτερικά ήταν άψογο αλλά ανοίγοντας το απόρησα πως έπαιζε ακόμα.
θόρυβο κατά την αναπαραγωγή και ήχο ελαφρά παραμορφωμένο.
Είπα να του ρίξω μια ματιά να δω τι μπορεί να γίνει.
Εξωτερικά ήταν άψογο αλλά ανοίγοντας το απόρησα πως έπαιζε ακόμα.
θέλει ένα καλό πλύσιμο όπως κάνουν στην Ν.Α. Ασία....
άντε να βρει εδώ το κατάλληλο νερό

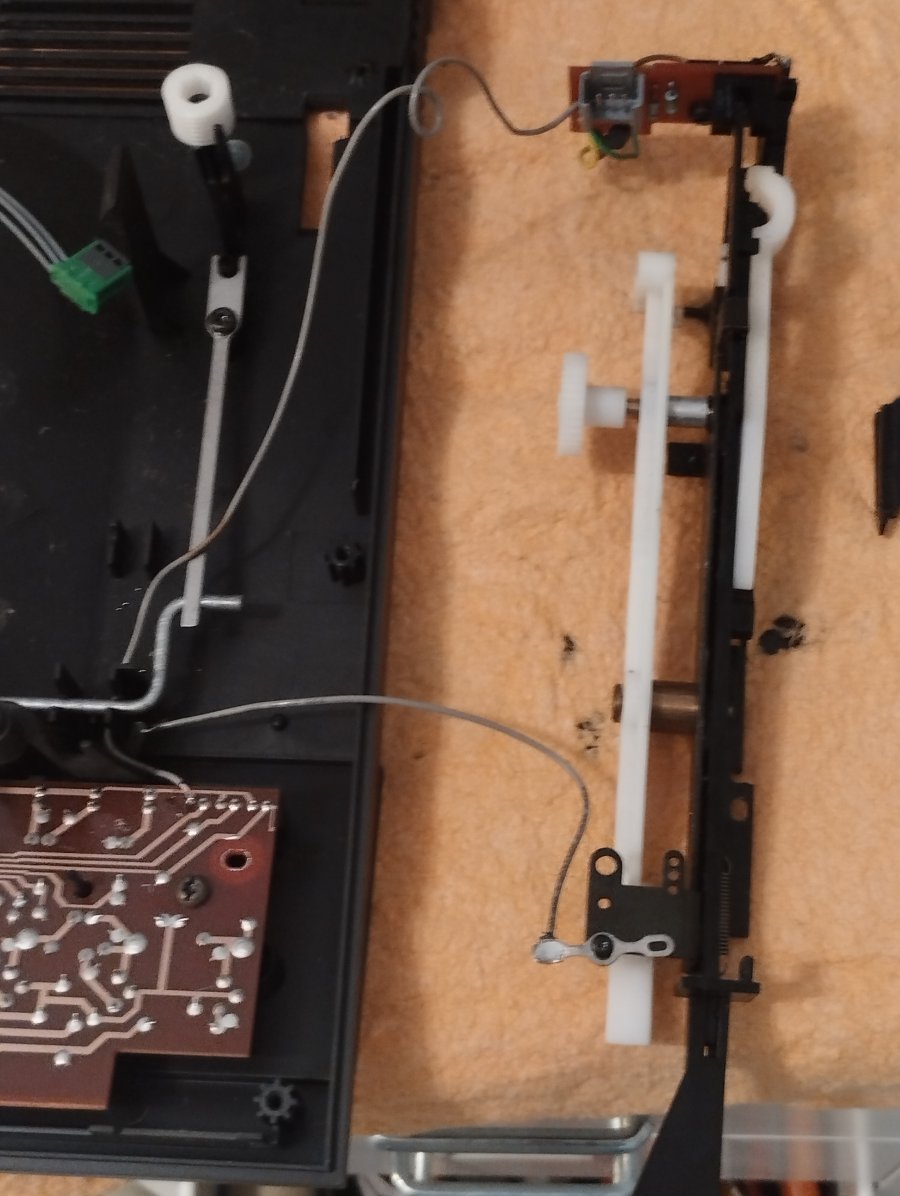

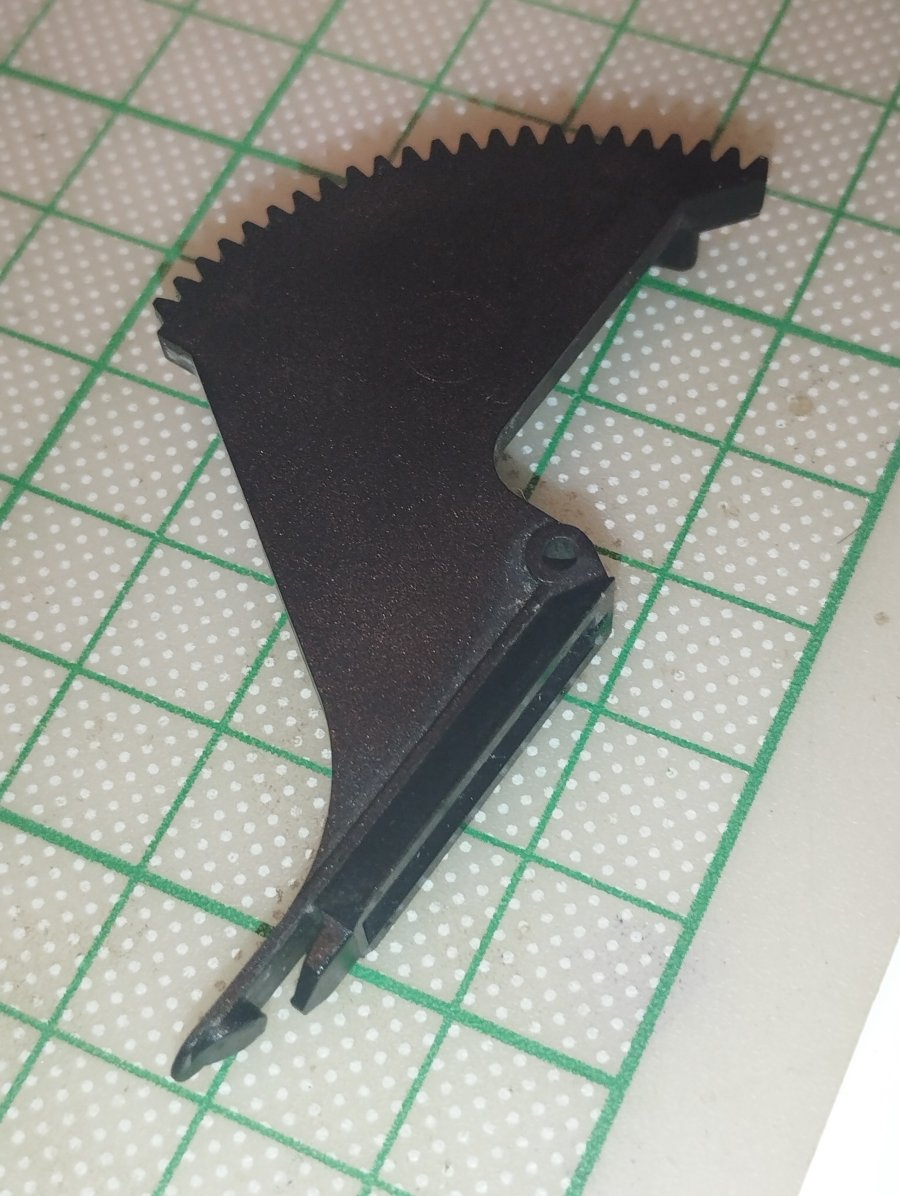

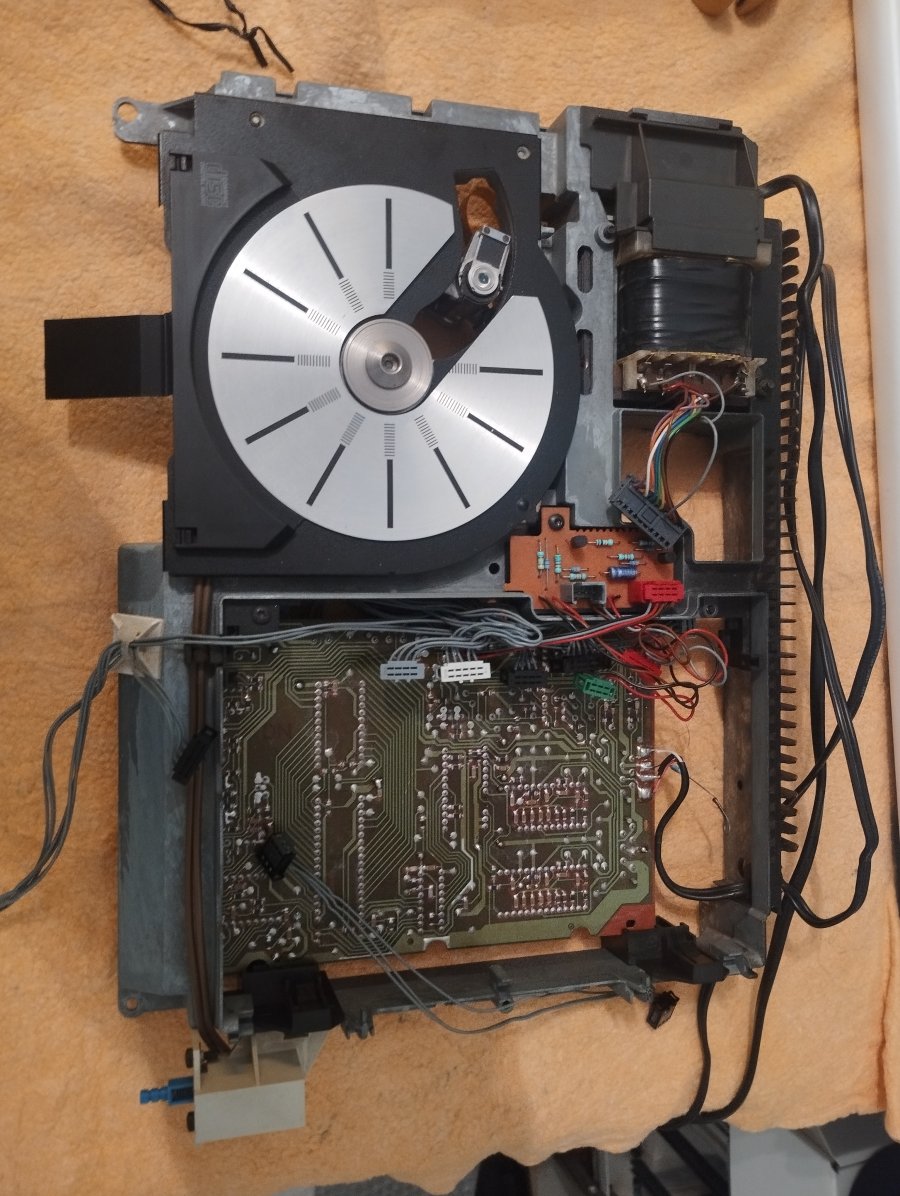

Το μηχάνημα πρέπει να λυθεί σχεδόν όλο, για εντοπισμό σπασμένων βάσεων και σημείων στήριξης της πόρτας.
Βρέθηκε σπασμένη η μια βάση στα δεξιά της στήριξης του μηχανισμού της πόρτας και συνακόλουθα είχε σπάσει
και το σημείο στήριξης του άξονα του hinge (μεντεσές) από έκκεντρη φόρτιση.
Το ανταλλακτικό απλά δεν υπάρχει και επισκευάστηκε με σιδερένια πρόθεση και χτίσιμο από σκληρό ρητινούχο υλικό,
μετά τρίφτηκε και βάφτηκε.
Υπήρχε περίπτωση να βρεθεί ένα άλλο από μηχάνημα προς σύληση αλλά ποτέ δεν μου άρεσε η ιδέα.
Ενδεικτικό του κόστους των ανταλλακτικών είναι η τιμή για το αριστερό hinge (θέλουμε το δεξί) που βρέθηκε στο ebay.
Βρέθηκε σπασμένη η μια βάση στα δεξιά της στήριξης του μηχανισμού της πόρτας και συνακόλουθα είχε σπάσει
και το σημείο στήριξης του άξονα του hinge (μεντεσές) από έκκεντρη φόρτιση.
Το ανταλλακτικό απλά δεν υπάρχει και επισκευάστηκε με σιδερένια πρόθεση και χτίσιμο από σκληρό ρητινούχο υλικό,
μετά τρίφτηκε και βάφτηκε.
Υπήρχε περίπτωση να βρεθεί ένα άλλο από μηχάνημα προς σύληση αλλά ποτέ δεν μου άρεσε η ιδέα.
Ενδεικτικό του κόστους των ανταλλακτικών είναι η τιμή για το αριστερό hinge (θέλουμε το δεξί) που βρέθηκε στο ebay.
Bang & Olufsen 3030089 Left Hinge for Beogram CDX, CDX2, CD3300 Top Lid | eBay
This genuine Bang & Olufsen 3030089 left hinge is designed for the top cover/disc loading door in Beogram CDX, CDX2, and CD3300 models. Designed for Beogram CDX, CDX2, and CD3300.
www.ebay.com
Επίσης υπήρχε και το γνωστό πρόβλημα στο αριστερό hinge με το διαλυμένο γρανάζι του μειωτήρα του μοτέρ της πόρτας.
Έχει το ελάττωμα μετά από 30 - 40 χρόνια να χαλάει (αποπολυμερίζεται) .
Είναι γενικό πρόβλημα και αφορά όλη την γενιά των συγκεκριμένων players (Philips, Marantz, κτλ).
Ευτυχώς υπάρχει ανταλλακτικό σε λογική τιμή από Πολωνία και Κίνα.

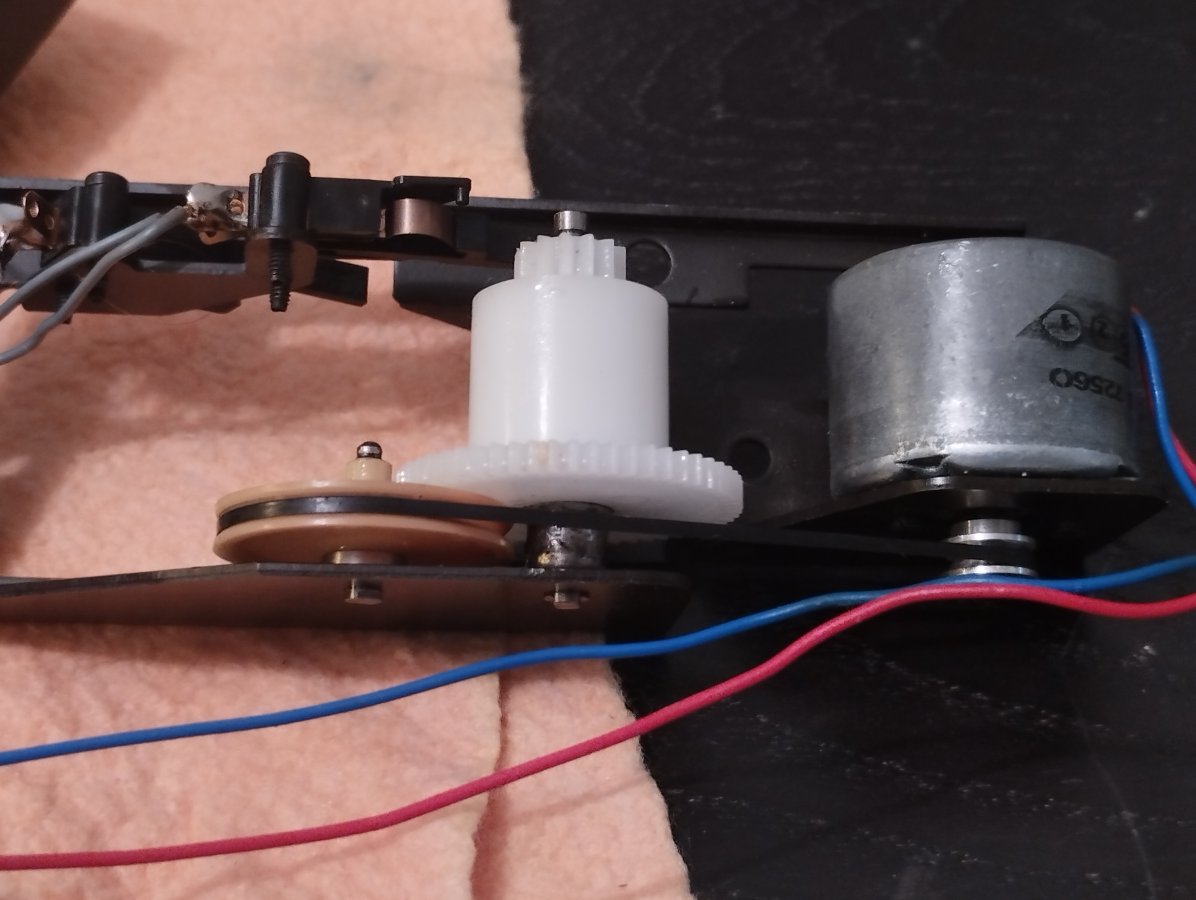

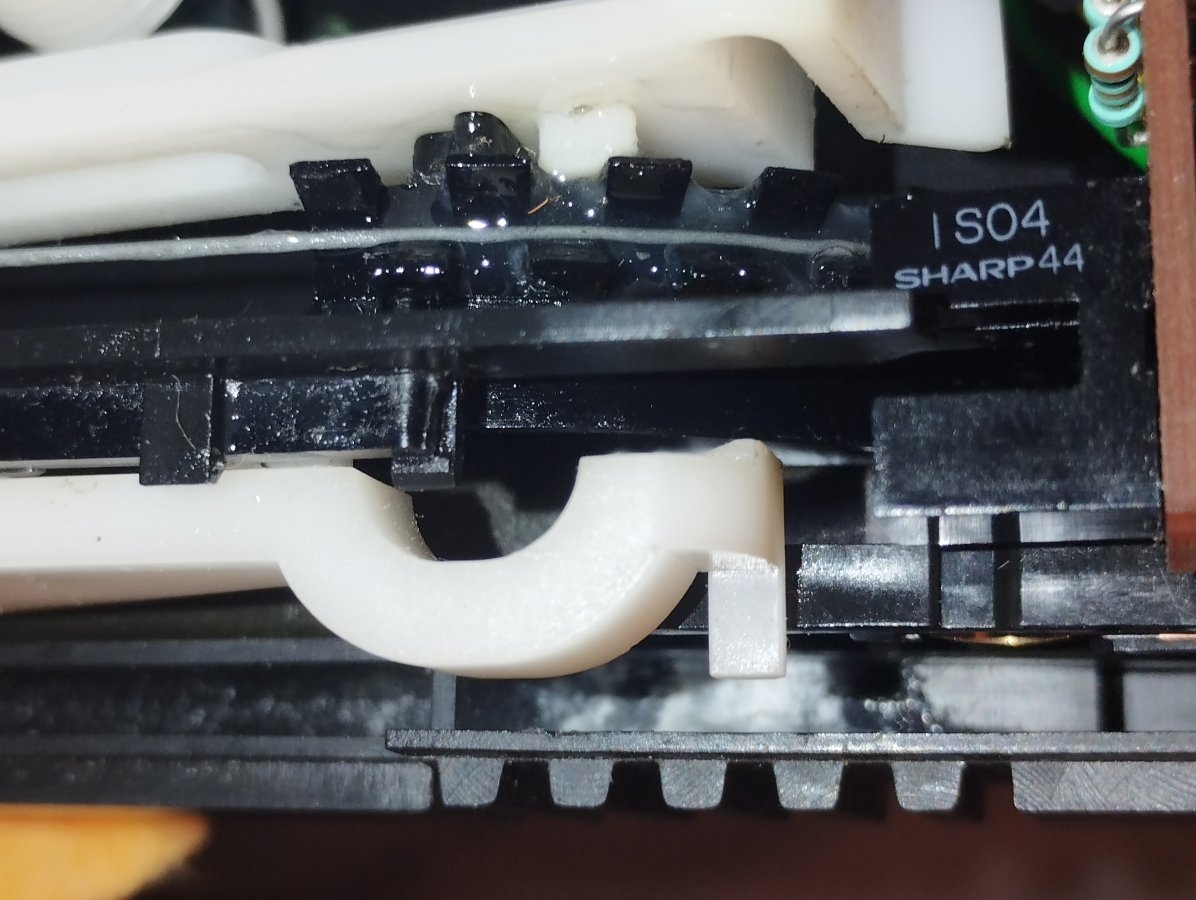

Ο μειωτήρας της πόρτας

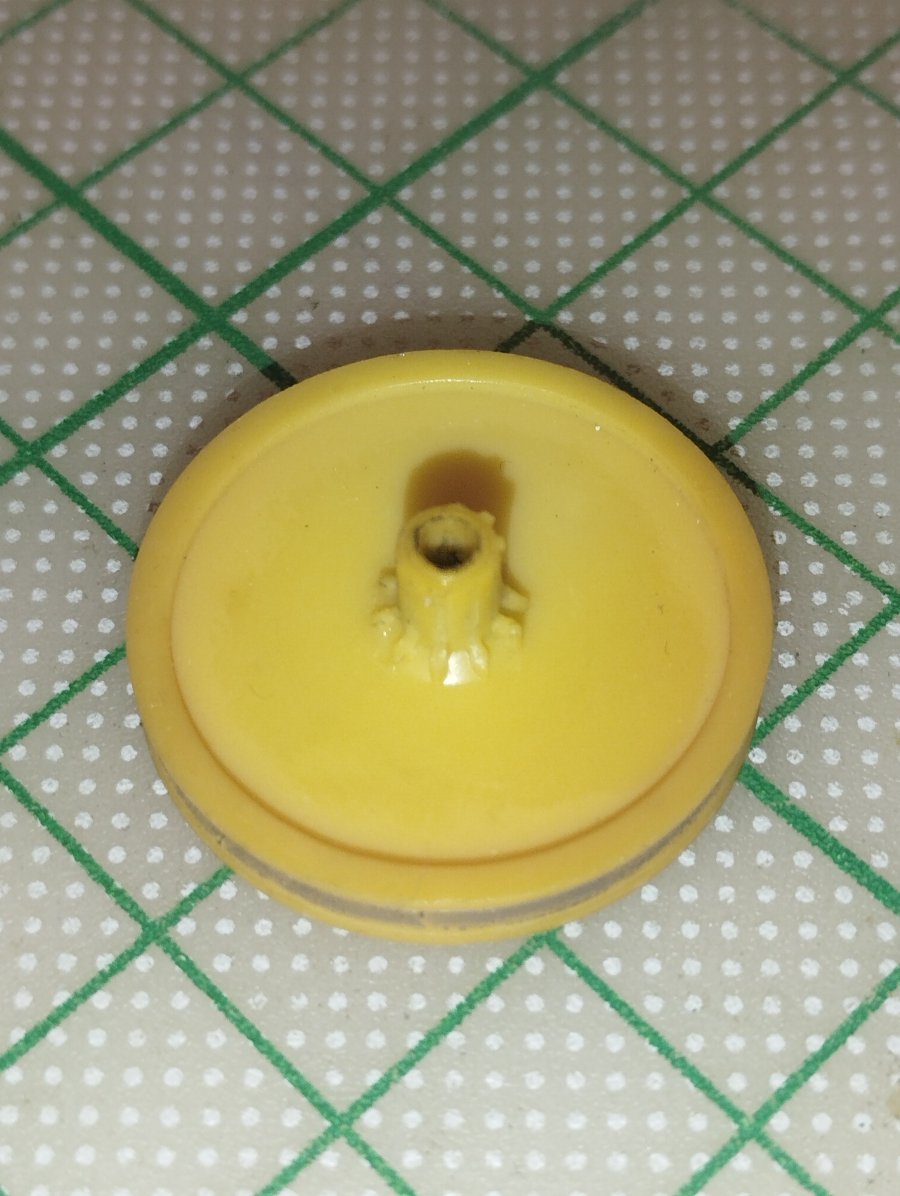

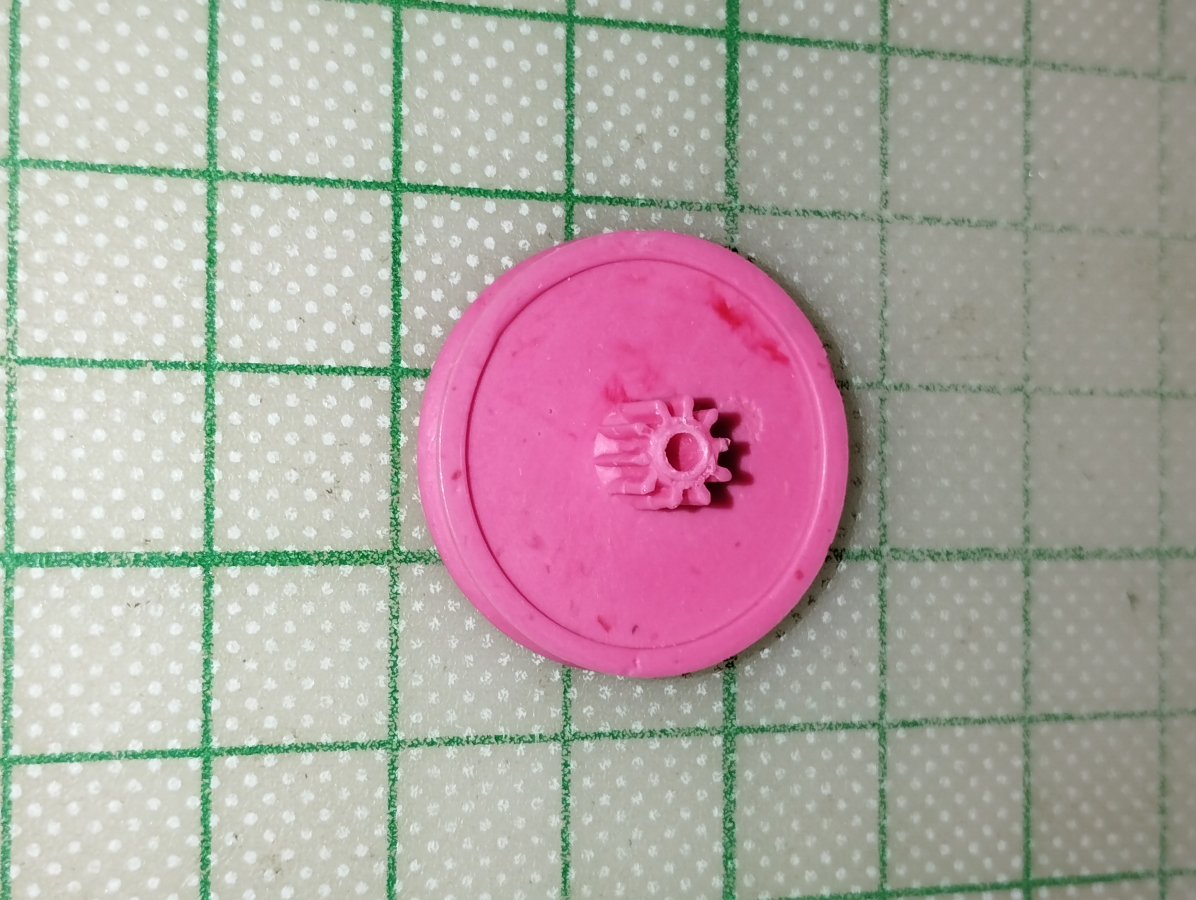

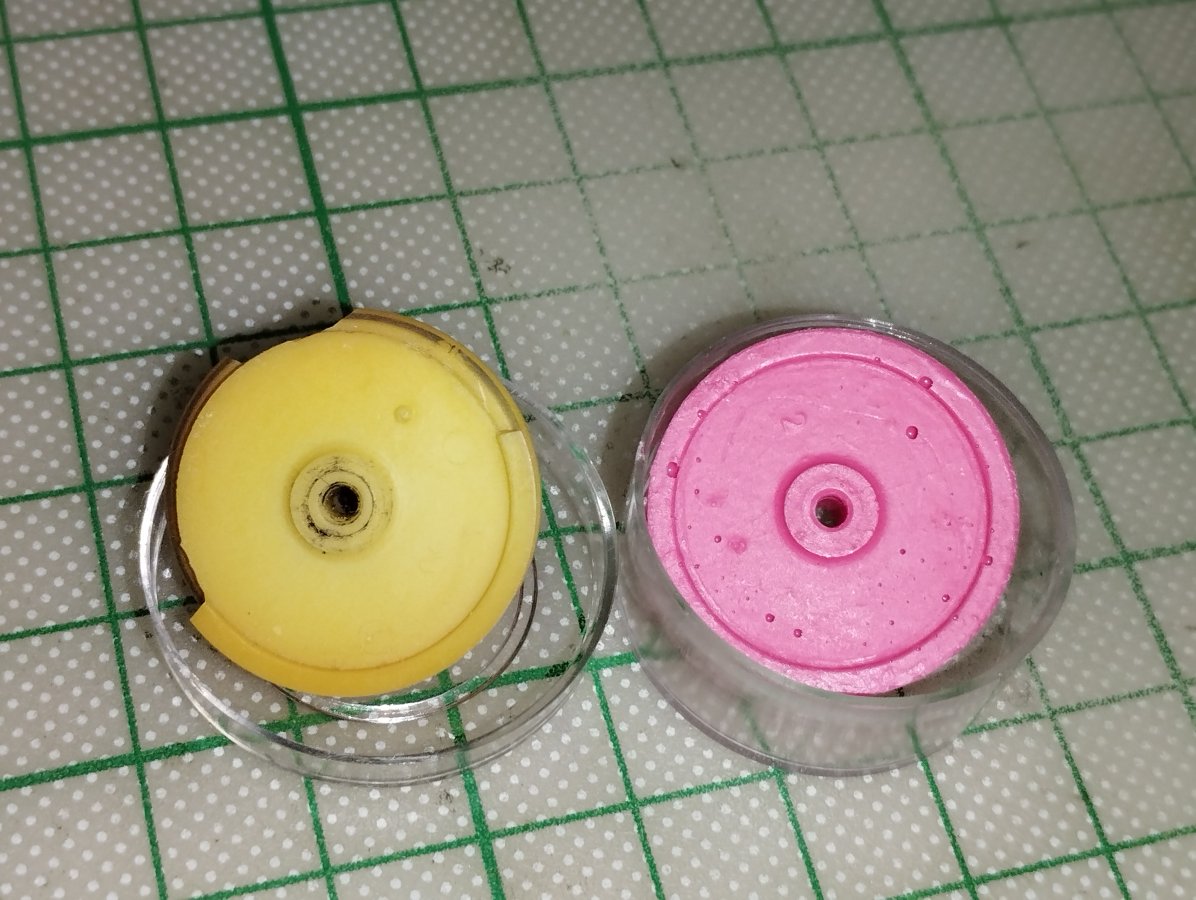

το διαλυμένο γρανάζι

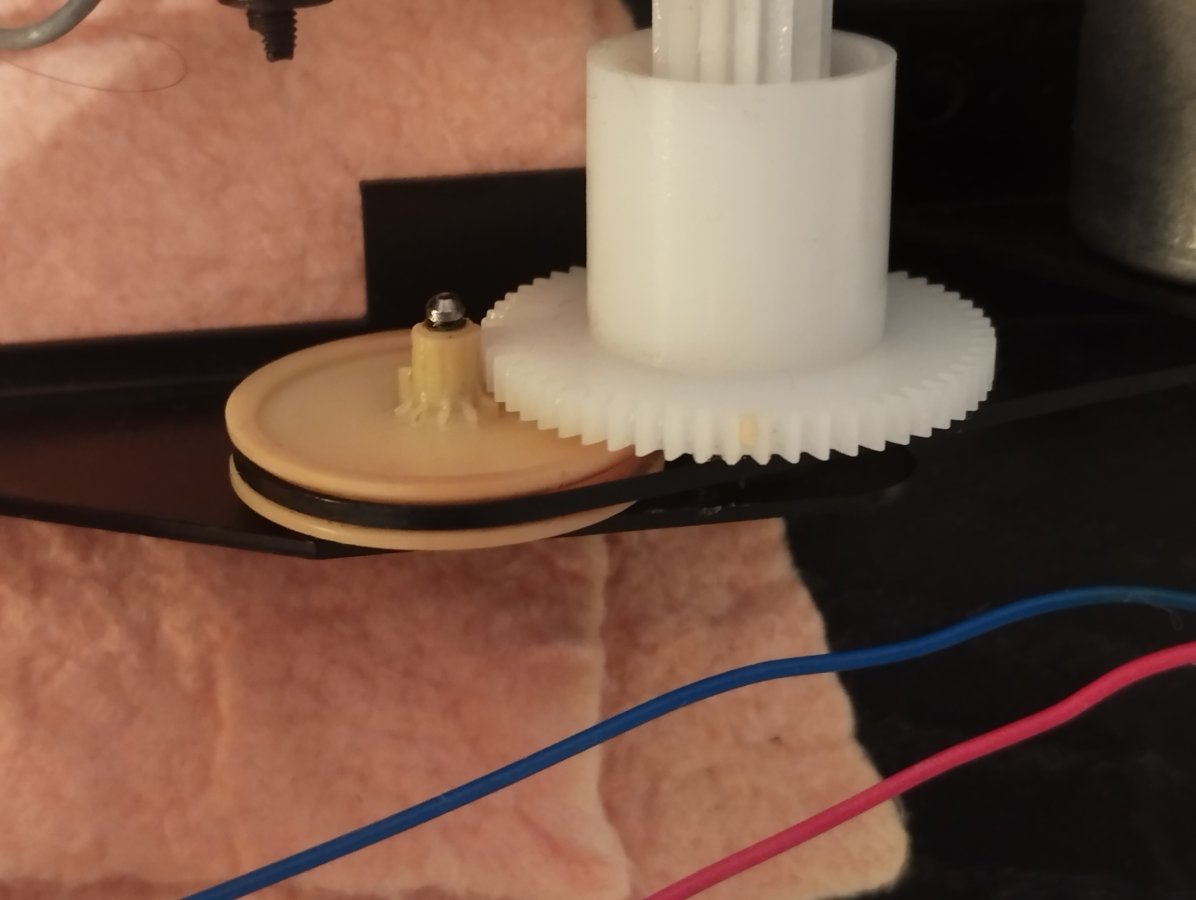

και το καινούργιο
Με το που το έπιανες έσπαγε
Έχει το ελάττωμα μετά από 30 - 40 χρόνια να χαλάει (αποπολυμερίζεται) .
Είναι γενικό πρόβλημα και αφορά όλη την γενιά των συγκεκριμένων players (Philips, Marantz, κτλ).
Ευτυχώς υπάρχει ανταλλακτικό σε λογική τιμή από Πολωνία και Κίνα.
Für PHILIPS CD 304 B&O CDX2 CDX 5121 CD 300 CD 104 GRUNDIG CF 7550 CD 3300 Gear | eBay UK
K ompatibel mit GRUNDIG CF7550, Beogram CDX 512 1, B&O CDX2. Vielen Dank. Das Produkt ist neu, handgemacht aus PU-Harz. Kein 3D-Druck [Not a 3D print]. Gute Qualität, getestet.
www.ebay.co.uk
Ο μειωτήρας της πόρτας
το διαλυμένο γρανάζι
και το καινούργιο
Με το που το έπιανες έσπαγε
Last edited:

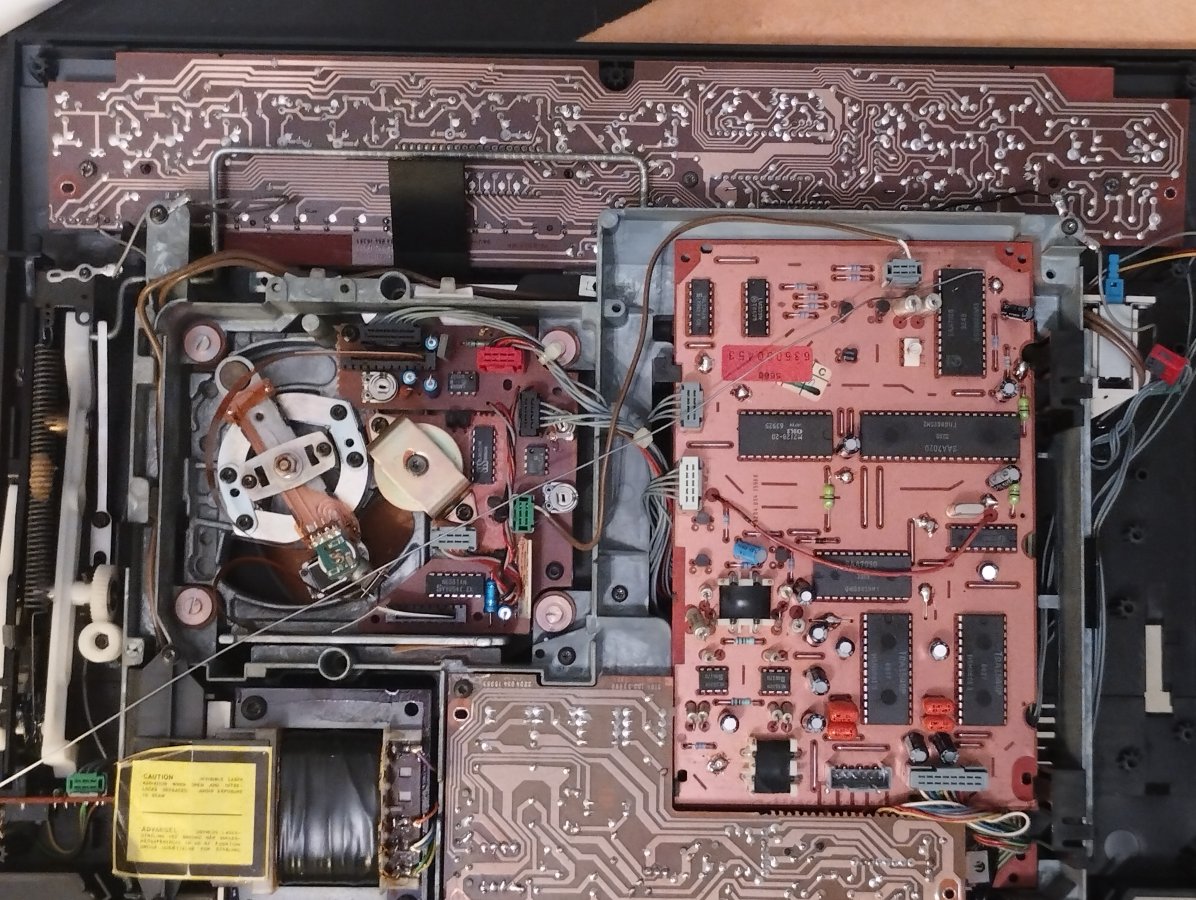

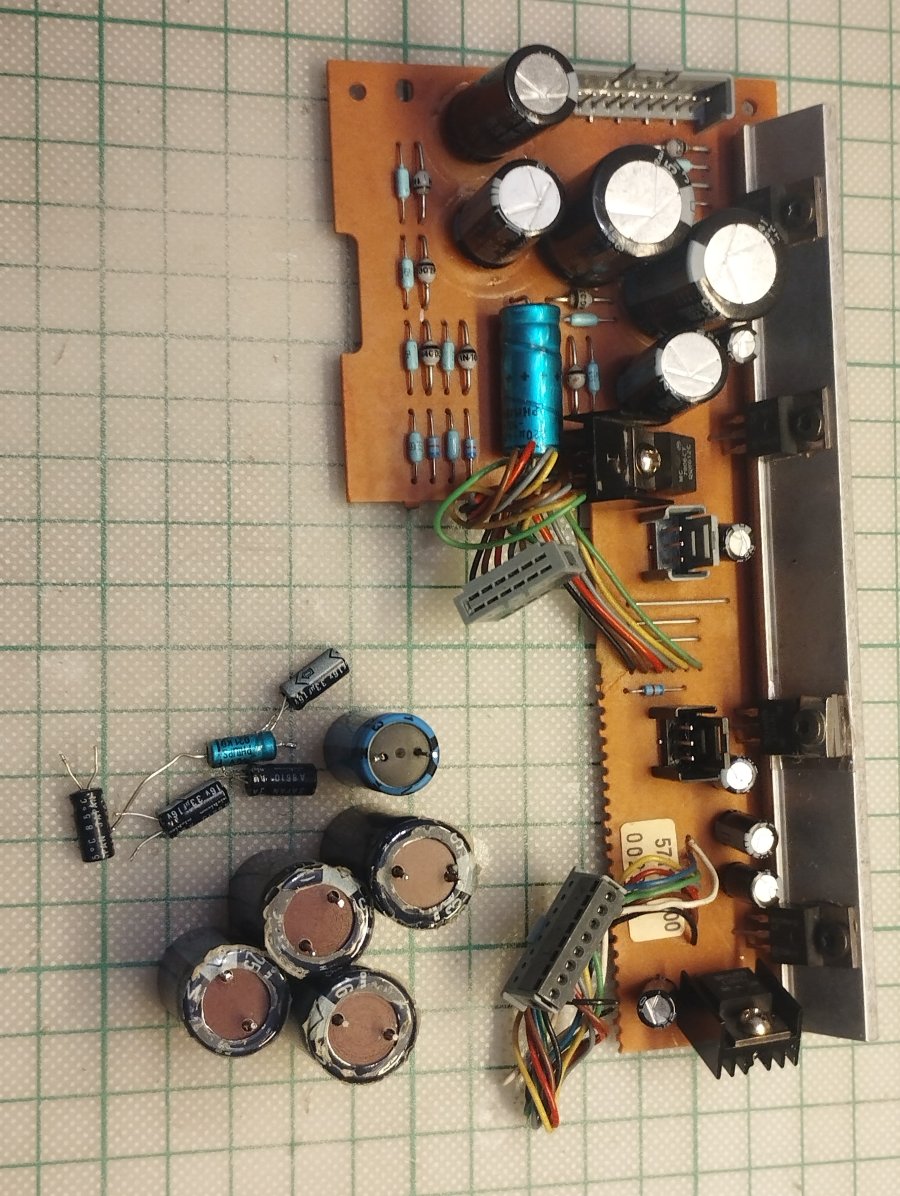

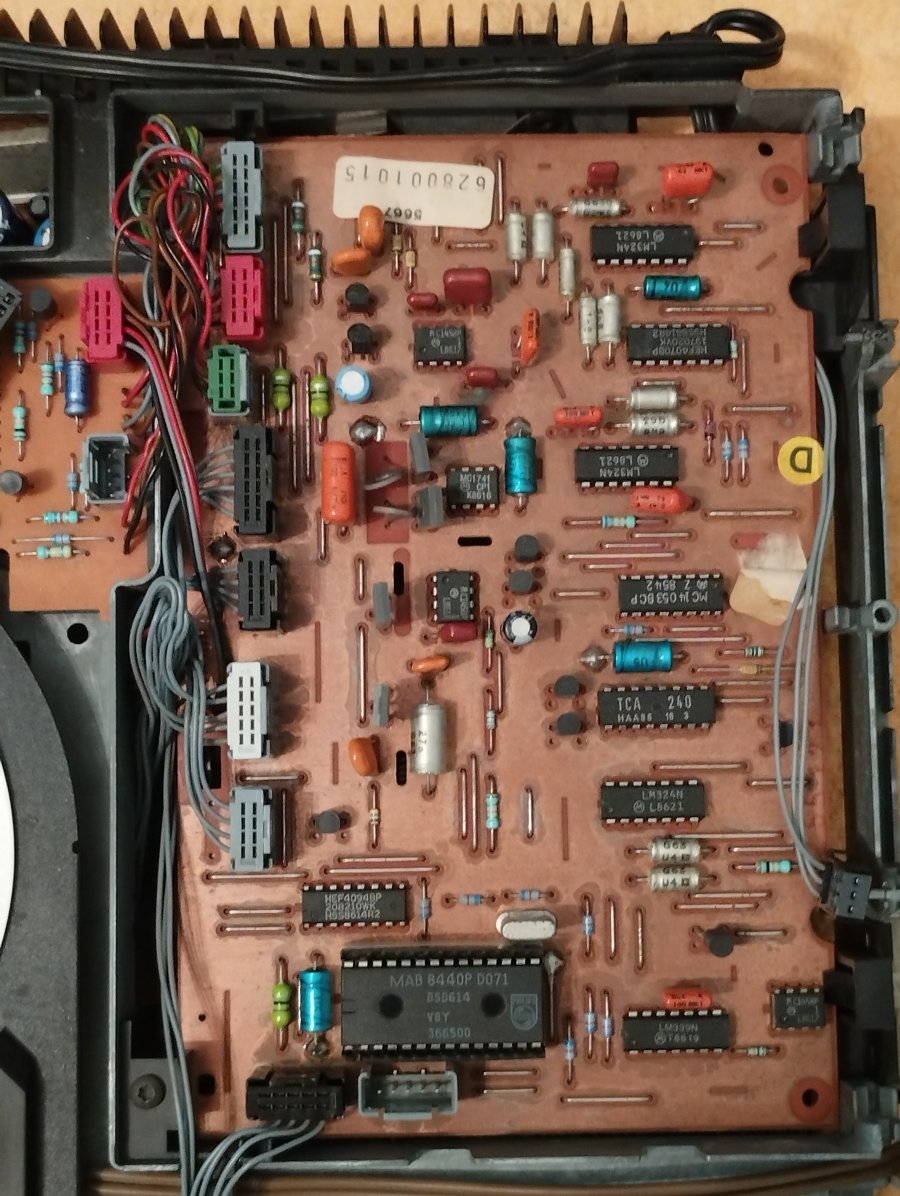

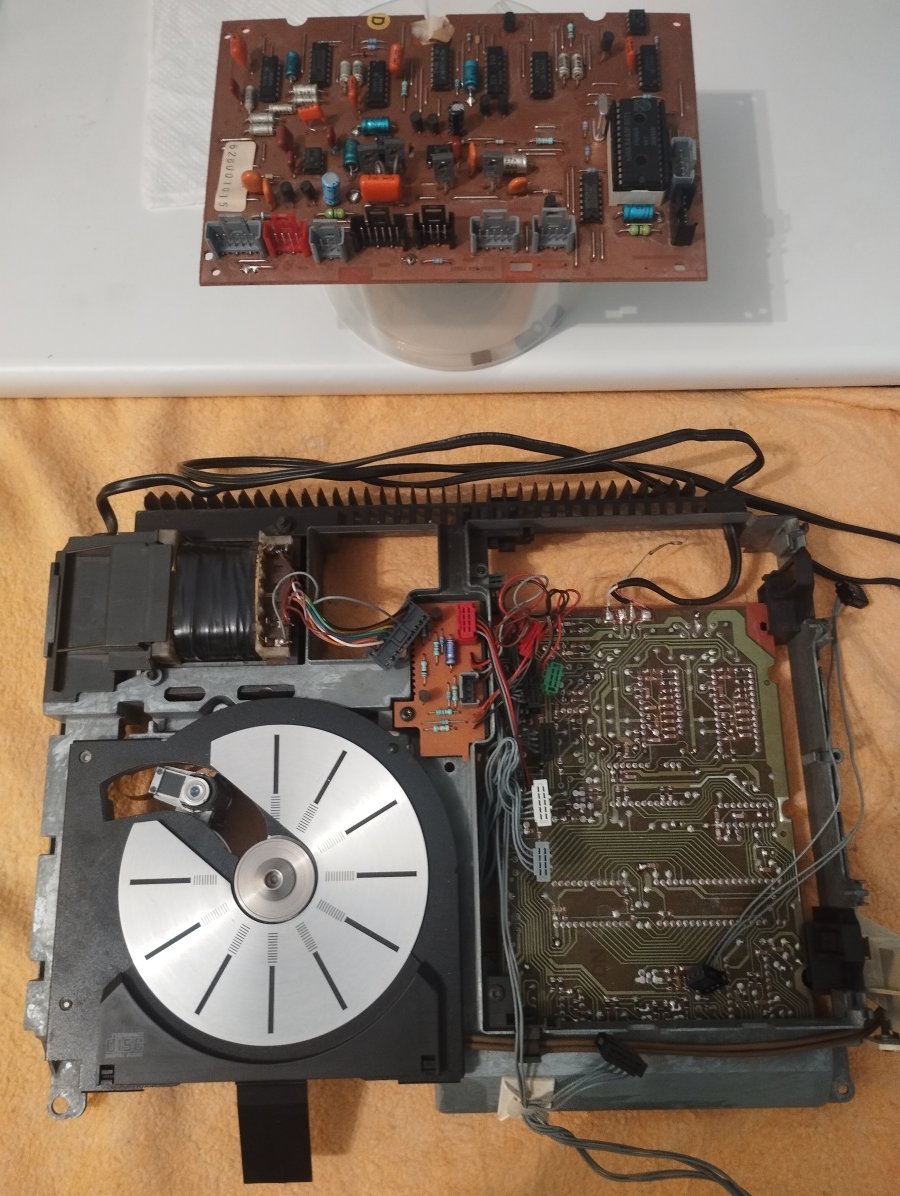

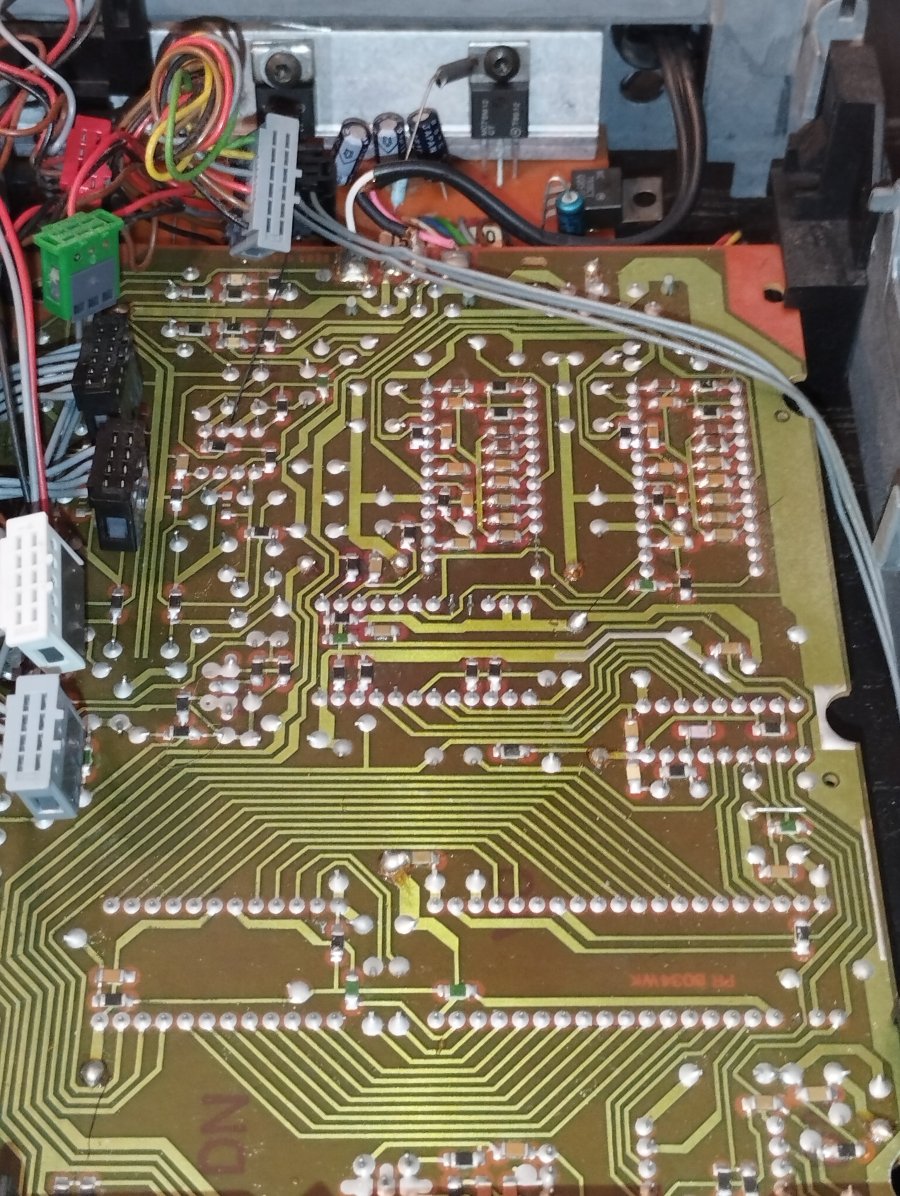

Μέχρι να έρθουν τα ανταλλακτικά όλο το μηχάνημα λύθηκε και αφαιρέθηκαν οι πλακέτες του DAC και του τροφοδοτικού.
Ευκαιρία και για ενα recap.
Όλοι οι πυκνωτές είχαν πέσει από 30 έως και 70 % ενώ τις χειρότερες επιδόσεις είχαν οι μικροί πυκνωτές.
Αλλαχθήκαν με ισοδύναμους αλλά σε υψηλότερη θερμοκρασία και τάση (105 βαθμοί κελσίου).

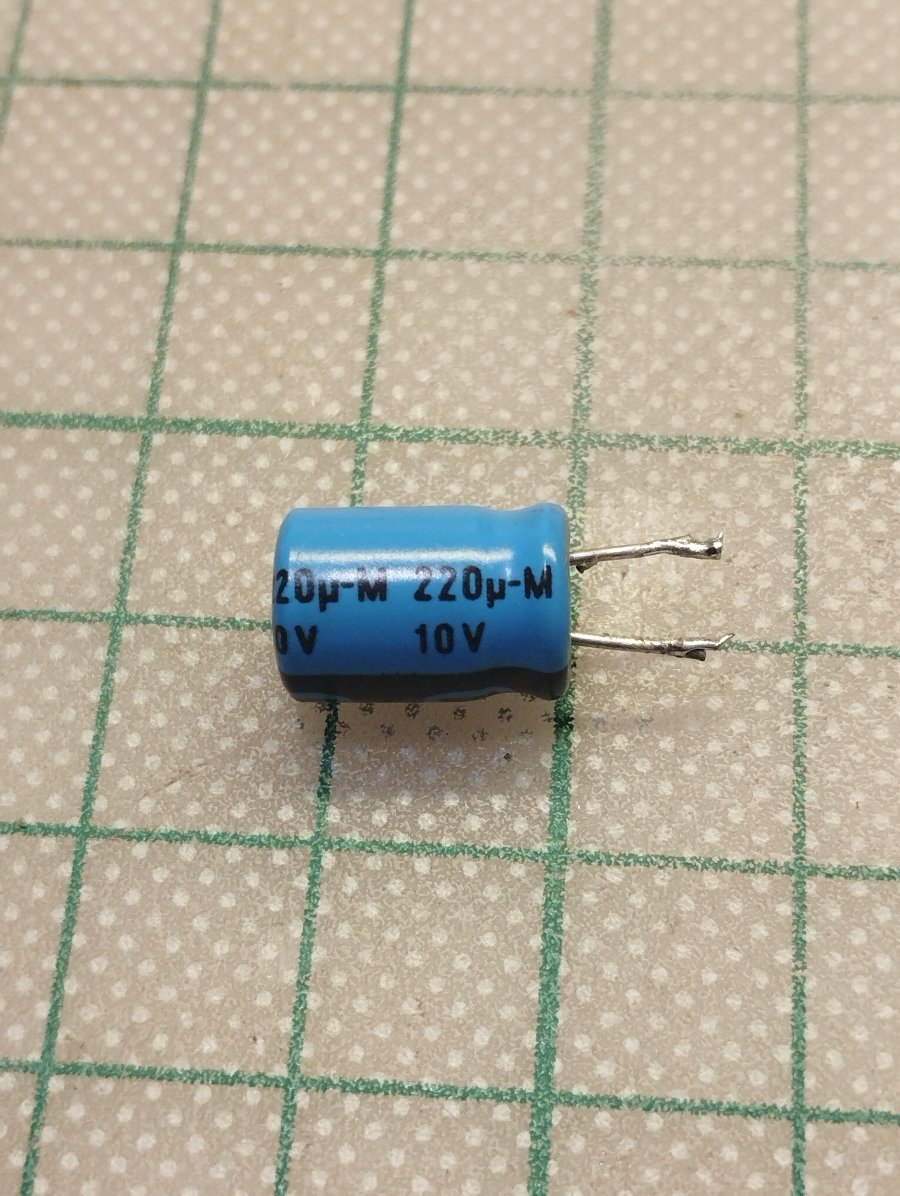

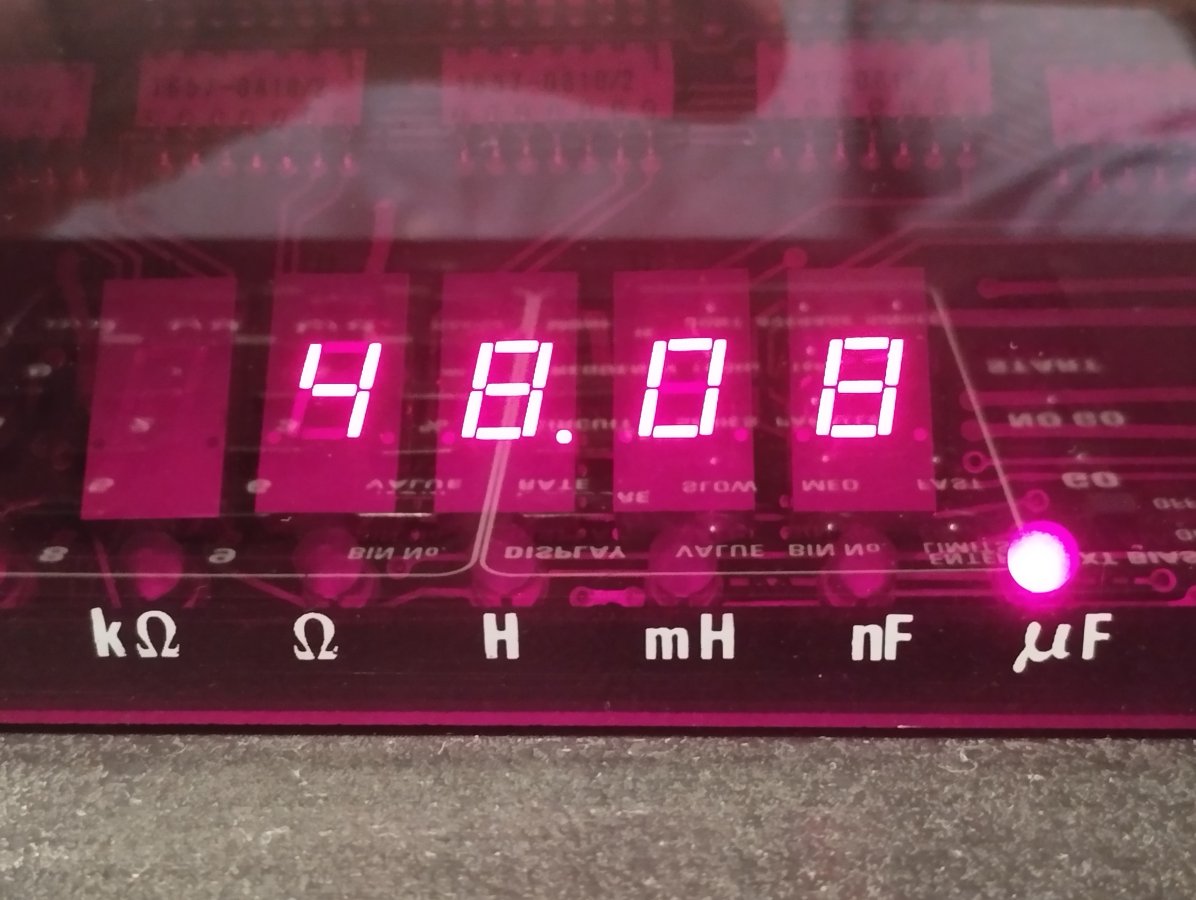

Ενδεικτικά ο πυκνωτής του μοτέρ της πόρτας με τιμή 220μF μετρησε........
Ευκαιρία και για ενα recap.
Όλοι οι πυκνωτές είχαν πέσει από 30 έως και 70 % ενώ τις χειρότερες επιδόσεις είχαν οι μικροί πυκνωτές.
Αλλαχθήκαν με ισοδύναμους αλλά σε υψηλότερη θερμοκρασία και τάση (105 βαθμοί κελσίου).
Ενδεικτικά ο πυκνωτής του μοτέρ της πόρτας με τιμή 220μF μετρησε........
Βασική μέριμνα είναι ο καθαρισμός σε όλους του κονέκτορες καθώς επίσης και ένα πέρασμα στις κωλύσεις της γείωσης.
Επίσης πρέπει να ελεγχθούν τα φωτοκύτταρα και φυσικά να καθαριστεί όλο το μηχάνημα.

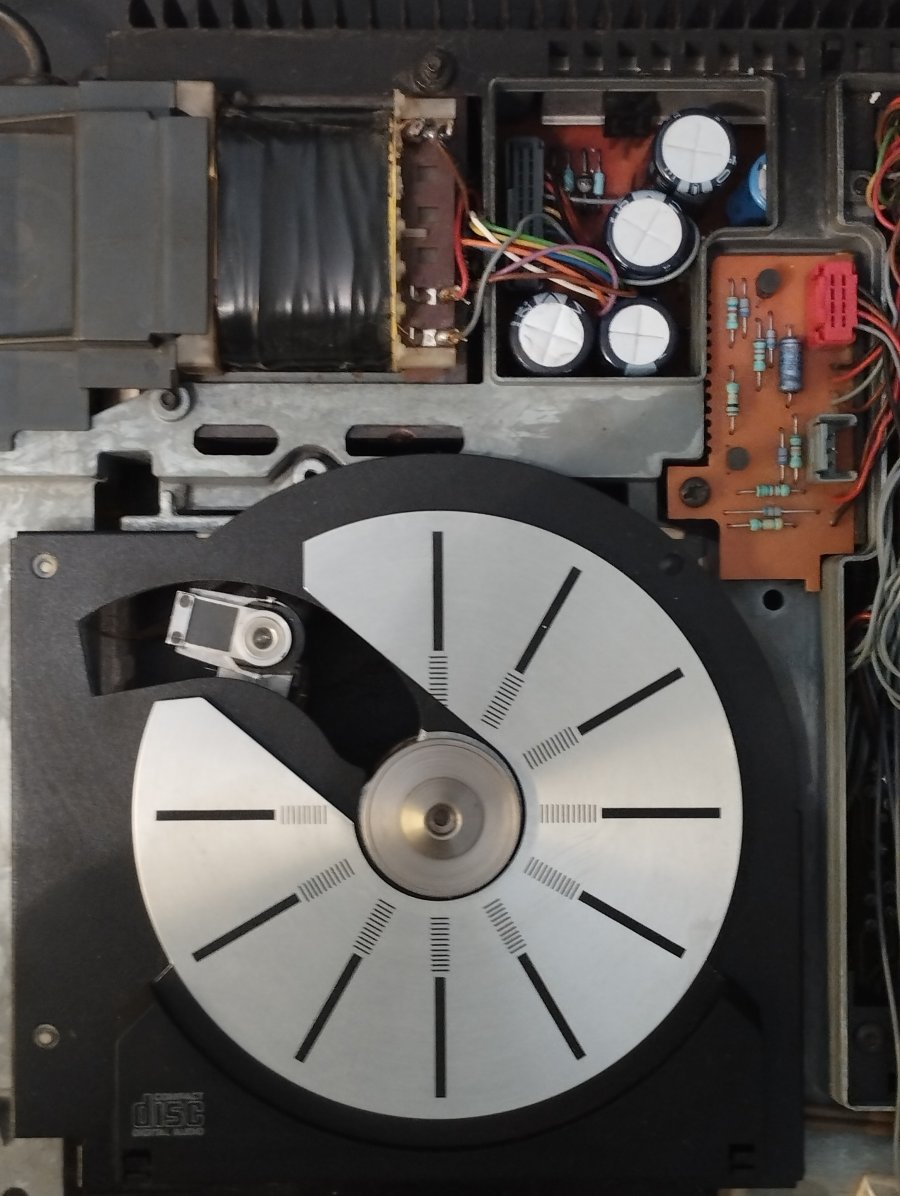

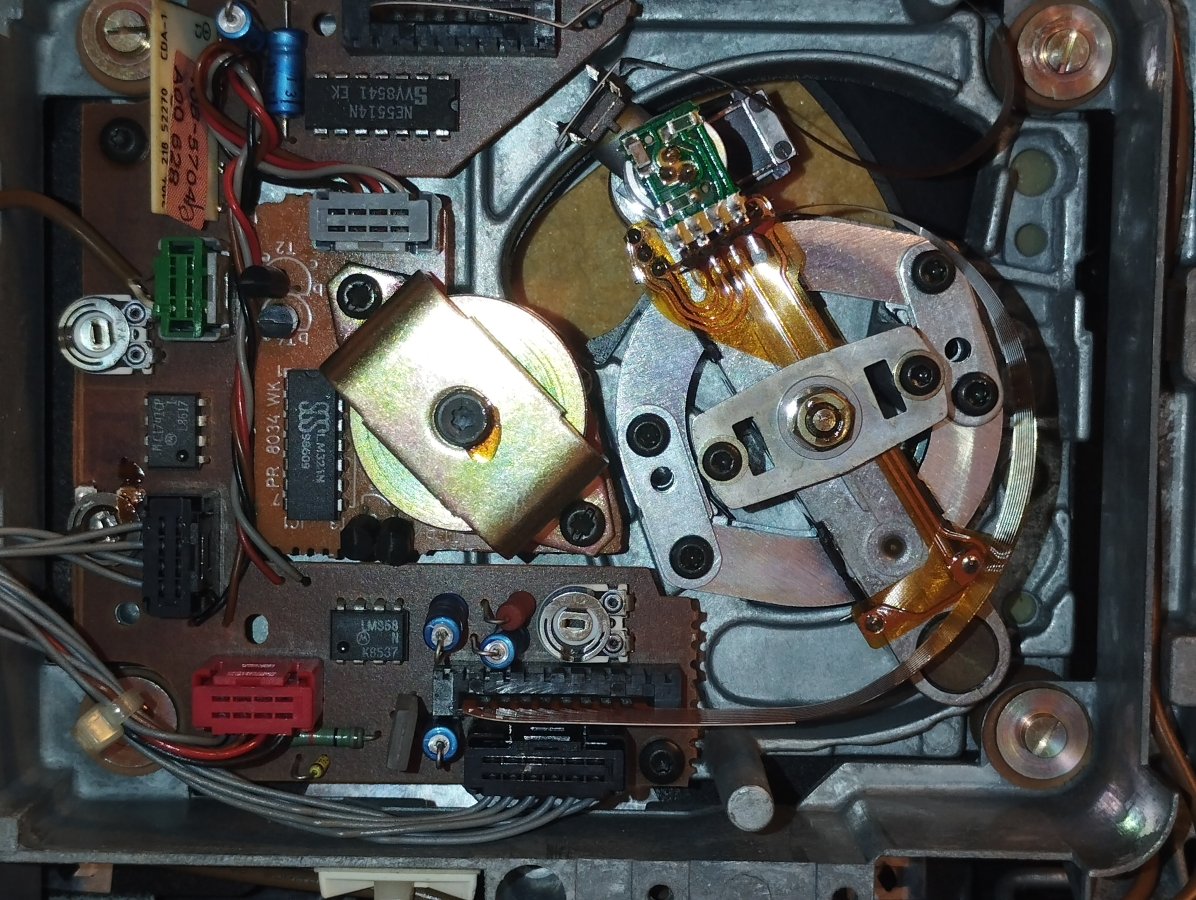

Ο ηρωικός CDM1
Καινούργια πάστα θερμαπαγωγής, σφίξιμο όλων των υλικών και γενική συναρμολόγηση.

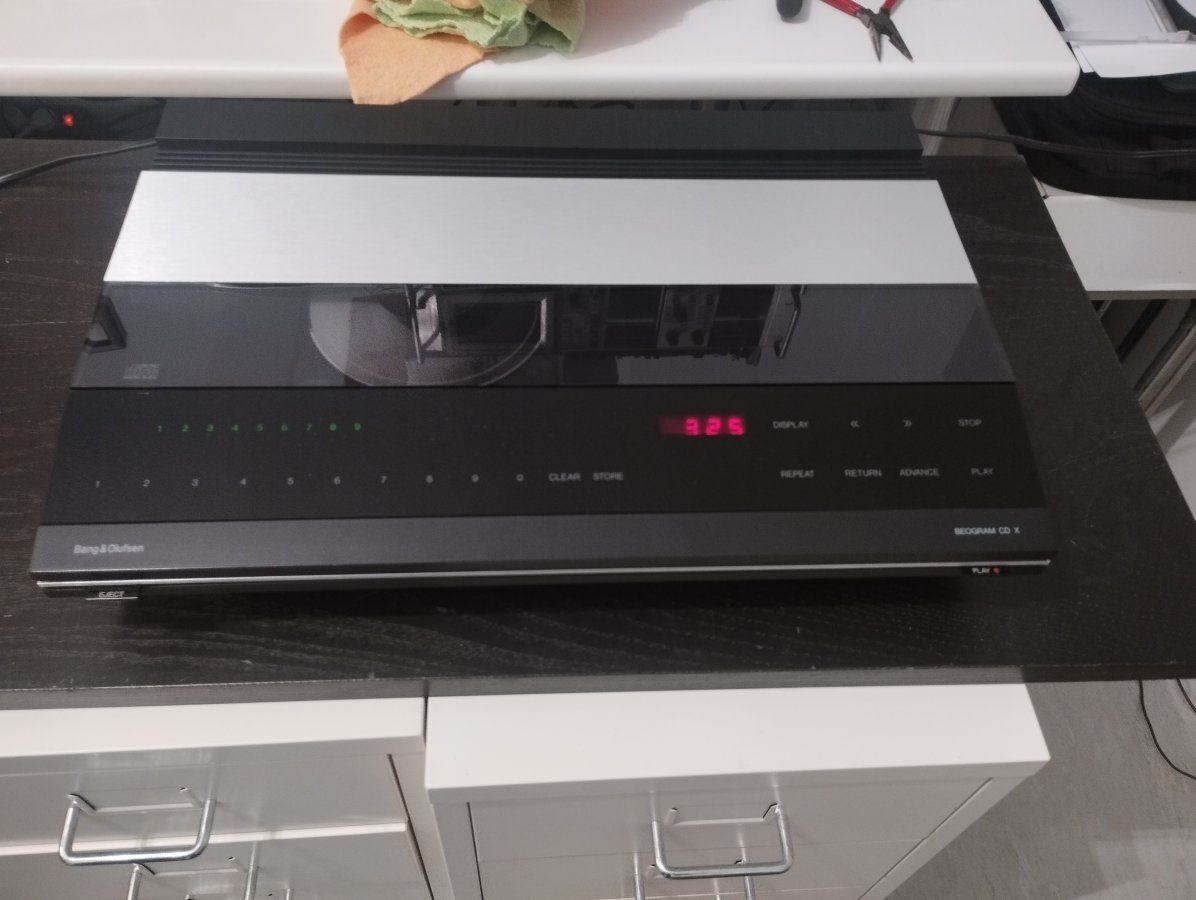

Έτοιμο. Πιστεύω να κρατήσει μερικά χρόνια ακόμα, μέχρι να μας αφήσει η laser.
Επίσης πρέπει να ελεγχθούν τα φωτοκύτταρα και φυσικά να καθαριστεί όλο το μηχάνημα.
Ο ηρωικός CDM1
Καινούργια πάστα θερμαπαγωγής, σφίξιμο όλων των υλικών και γενική συναρμολόγηση.
Έτοιμο. Πιστεύω να κρατήσει μερικά χρόνια ακόμα, μέχρι να μας αφήσει η laser.
Λάκης
AVClub Fanatic
Τι να λέει cdp του '85 ;;;
Έντονο ψηφιακό αποτύπωμα όπως τα marantz, philips, technics, sony κλπ της εποχής...
Δυναμικός ήχος και αρκετά ξεκούραστος. Δεν κουράζει σε ακρόαση με υψηλές εντάσεις.
Άκουγα περίπου μια ώρα αρκετά δυνατά και δεν υπήρχε ακουστική κόπωση.
Περίμενα οι υψηλές να είναι εκνευριστικές αλλά το άκουσμα ήταν τελικά πολύ άνετο.
Όλα αυτά μετά την αλλαγή των πυκνωτών.
Έχω ακούσει ίδιο CDX χωρίς συντήρηση και ήταν δυναμικό μεν, αλλά με τραχύ ήχο (μάλλον περιττές αρμονικές
.Δεν χρειάζεται αλλαγή.
Ο μηχανισμούς και το laser γενικότερα είναι φτιαγμένα για 60.000 λειτουργίας.
Θα ήθελε αλλαγή αν έπαιζε για 40 χρόνια, κάθε μέρα από 4 ώρες.
Η αλλαγή κοστίζει για μεταχειρισμένο ανταλλακτικό γύρω στα 200 ευρώ,
ενώ το καινούργιο NOS φτάνει τα 250 - 300 ευρώ.
Ευτυχώς υπάρχουν, αλλά και αυτά είναι παλιά ανταλλακτικά.
Ο μηχανισμός είναι χυτός από αλουμίνιο και ορείχαλκο,
τα οπτικά είναι κατασκευασμένα στην Γερμανία από την Rodenstock (εταιρεία ιατρικών οπτικών)
ενώ ο σχεδιασμός και η κατασκευή από την ίδια τη Philips του παλιού καλού καιρού.
Έχω υπόψη μου 6 μηχανισμούς CDM-1 και όλοι δουλεύουν.
Δεν έχω άποψη αλλά έχει φήμη ανθεκτικού και καλού μηχανισμού.
Δεν γνωρίζω που φτιαχνόταν, τι διάρκεια ζωής είχε και τι υλικά χρησιμοποιούσαν.
Είναι μηχανισμός με γραμμική μετατόπιση της κεφαλής και έχει τριπλό laser για γρήγορη ανάγνωση.
Αντίθετα ο CDM 1 ήταν για απλή ταχύτητα ανάγνωσης.
Δεν γνωρίζω που φτιαχνόταν, τι διάρκεια ζωής είχε και τι υλικά χρησιμοποιούσαν.
Είναι μηχανισμός με γραμμική μετατόπιση της κεφαλής και έχει τριπλό laser για γρήγορη ανάγνωση.
Αντίθετα ο CDM 1 ήταν για απλή ταχύτητα ανάγνωσης.
Λάκης
AVClub Fanatic
Τι ντακ φοραει;Δυναμικός ήχος και αρκετά ξεκούραστος. Δεν κουράζει σε ακρόαση με υψηλές εντάσεις.
Άκουγα περίπου μια ώρα αρκετά δυνατά και δεν υπήρχε ακουστική κόπωση.
Περίμενα οι υψηλές να είναι εκνευριστικές αλλά το άκουσμα ήταν τελικά πολύ άνετο.
Όλα αυτά μετά την αλλαγή των πυκνωτών.
Έχω ακούσει ίδιο CDX χωρίς συντήρηση και ήταν δυναμικό μεν, αλλά με τραχύ ήχο (μάλλον περιττές αρμονικές
Δύο TDA1540 (ένα σε κάθε κανάλι).
Είναι 14bit R2R ladder DAC και υποστηρίζεται από το ψηφιακό φίλτρο SAA7030 με 4Χ υπερδειγματοληψία,
δίνοντας δυναμική περιοχή ισοδύναμη με 16 bit.
Δεν υπάρχει SPDIF πρωτόκολλο στην εσωτερική δρομολόγηση, ούτε αντίστοιχη έξοδος και φυσικά δεν υπάρχει σήμα συμβατό με τωρινό Ι2S.
Στην έξοδο υπάρχουν 2 τελεστικοί ανά κανάλι ΝΕ5532. Ο ένας στην προέμφαση και ο άλλος σε ρόλο απλού buffer.
Το mute και η προέμφαση εκτελούνται με reed γυάλινα ρελέ (μπορεί να βγάλουν πρόβλημα σε βάθος χρόνου αλλά είναι εύκολη και φτηνή επισκευή).
Ηλεκτρομηχανικά βασίζεται στο Philips CD104, όπως το Marantz CD-34, το Mission DAD7000 και άλλα της εποχής, με παρόμοιο σχεδόν ηχητικό χαρακτήρα.
Είναι 14bit R2R ladder DAC και υποστηρίζεται από το ψηφιακό φίλτρο SAA7030 με 4Χ υπερδειγματοληψία,
δίνοντας δυναμική περιοχή ισοδύναμη με 16 bit.
Δεν υπάρχει SPDIF πρωτόκολλο στην εσωτερική δρομολόγηση, ούτε αντίστοιχη έξοδος και φυσικά δεν υπάρχει σήμα συμβατό με τωρινό Ι2S.
Στην έξοδο υπάρχουν 2 τελεστικοί ανά κανάλι ΝΕ5532. Ο ένας στην προέμφαση και ο άλλος σε ρόλο απλού buffer.
Το mute και η προέμφαση εκτελούνται με reed γυάλινα ρελέ (μπορεί να βγάλουν πρόβλημα σε βάθος χρόνου αλλά είναι εύκολη και φτηνή επισκευή).
Ηλεκτρομηχανικά βασίζεται στο Philips CD104, όπως το Marantz CD-34, το Mission DAD7000 και άλλα της εποχής, με παρόμοιο σχεδόν ηχητικό χαρακτήρα.
