Εργαστηριακό Τροφοδοτικό HV. THE END OF THE ROAD

[kokar]

Πανο έχω τους ΟΡΑ551PA που είναι στα 60ν.
Και τα FET APT1001 που είναι 1000ν 11 Α
Με αλλαγή της zener στα 50ν θα δουλέψει το κύκλωμα ?



[Στέλιος Περγιουδάκης]

Άλλη μια ερώτηση Πάνο.

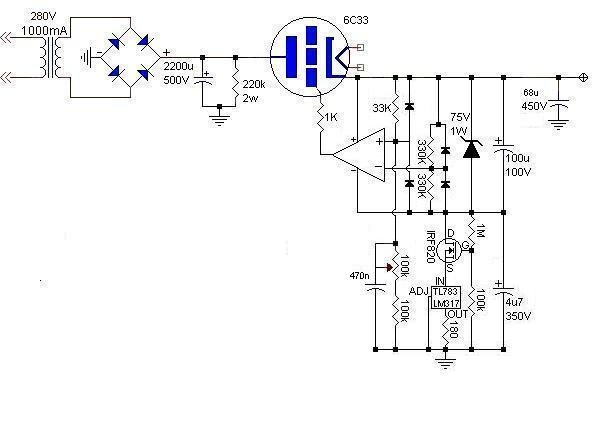

Στο σχέδιο αυτό αλλά και σε προηγούμενο που έχεις δημοσιεύσει πριν την λυχνία βάζεις πυκνωτή 2200μF/500V. Είναι όντως τόσο μεγάλος η έχει γίνει κάποιο τυπογραφικό λάθος;

ΥΓ. Δεν τόλμησε ο άνθρωπος να μας δείξει ένα σχέδιο και τον έχουμε μουρλάνει στις ερωτήσεις. Ούτε η Δομή (εγκυκλοπαίδεια για όσους δεν ξέρουν) να ήταν.



[Πάνος Τσιτιμάκης]

Λοιπόν με τη σειρά,

Προϋπόθεση για τον τελεστικό να ειναι σταθερός με gain=1, αν ειναι λοιπόν, και αν χρησιμοποιήσεις φετ λογικά θα λειτουργεί ακόμα και με ζενερ 15V γιατι το φετ ανοίγει με 4-5V.Φυσικά στο κάτω μερος που ειναι η πηγη με το 317 και το φετάκι δεν αξιζει να χρησιμοποιήσεις το APT1001, ένα οποιοδήποτε φετ που να αντέχει γύρω στα 300V+ κάνει.

Τώρα σχετικά με τον πυκνωτή εξομάλυνσης ειναι οντως μεγάλος όχι γιατι χρειάζεται αλλα γιατι απλα αυτόν τυγχάνει να εχω συνδεμένο στο κύκλωμα δοκιμων(και επίσης εχω πάρα πολλους απο αυτους). Απ την άλλη οταν μιλαμε για 1Α ρευμα ειναι απαραίτητος πυκνωτής τουλαχιστον 1000μ, για μικρότερα ρεύματα μπορει να μικρυνει και αυτος.



[kokar]

Να συμπληρώσω οτι εκτός απο την 6C33 μπορεί φυσικά να χρησιμοποιηθεί οποιαδήποτε σχεδόν λυχνία θέλουμε, πχ μια καλη επιλογή θα ήταν η EL509 όπως επίσης και οι KT88, 6550, EL34 κλπ φυσικά με λιγότερη δυνατότητα παροχής ρεύματος. Επίσης με ελάχιστες αλλαγές μπορεί να χρησιμοποιηθεί και φετ σαν pass element, με ακόμα μικρότερη κυμάτωση λόγω ελλειψης νημάτων, αλλά τότε σε περίπτωση βραχυκυκλώματος εχουμε μια μικρή έκρηξη.

Λοιπόν με τη σειρά,

Προϋπόθεση για τον τελεστικό να ειναι σταθερός με gain=1, αν ειναι λοιπόν, και αν χρησιμοποιήσεις φετ λογικά θα λειτουργεί ακόμα και με ζενερ 15V γιατι το φετ ανοίγει με 4-5V.Φυσικά στο κάτω μερος που ειναι η πηγη με το 317 και το φετάκι δεν αξιζει να χρησιμοποιήσεις το APT1001, ένα οποιοδήποτε φετ που να αντέχει γύρω στα 300V+ κάνει.

.......

Πανο δεν με κατάλαβες, με το ΑΡΤ1001 θέλω να αντικαταστήσω την λάμπα και όχι το IRF840.



[Πάνος Τσιτιμάκης]

Σε καταλαβα, απλα λεω να μην χρησιμοποιήσεις και αντι του IRF820 το αλλο το τερας, γιατι απλα θα πηγαινε χαμενο.



[kokar]

πάντως μπορώ να βάλω το ΑΡΤ1001 στην θέση της λάμπας με αλλαγή και της
zener στα 15v σωστά?



[Πάνος Τσιτιμάκης]

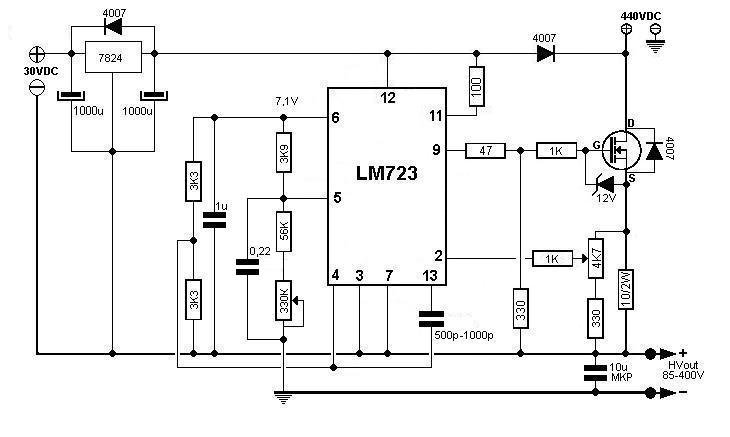

Πολύ σωστά, απ´την άλλη μπορείς να χρησιμοποιήσεις και αυτο το κυκλωματάκι που δουλεύει εξίσου καλά και επίσης παρέχει δυνατότητα ρύθμισης του μέγιστου ρεύματος εξόδου καθώς και προστασία σε βραχυκύκλωμα.



[Πάνος Τσιτιμάκης]

Λοιπόν, μετά από μερικές μέρες πειραματισμών και μετρήσεων, κατέληξα σε μερικές μικροβελτιώσεις στο κύκλωμα καθως και μια διόρθωση σε ένα σοβαρό λάθος στο σχηματικό που έγινε απο απροσεξία.

Μετρήσεις:

Στατικά, κατά DC το κύκλωμα έχει 500μV κυμάτωση χωρις φορτίο και 1mV σε πλήρες φορτίο 230V/1,2A. Πτώση τάσης από χωρίς φορτίο σε πλήρες φορτίο, 35mV.

Κατά AC τώρα, η μέτρηση έγινε με ένα ενισχυτή SE που καταναλώνει στα 240V 220mA που έδινε στις συνθήκες μέτρησης 7Vrms σε φορτίο 8Ω οδηγούμενος με καθαρό ημίτoνο από γεννήτρια.

Η μέτρηση έγινε με μιλιβολτόμετρο AC πάνω στην τάπα τροφοδοσίας του μετασχηματιστή εξόδου με sweep από 50Hz έως 20KHz.

Η κυμάτωση(ημίτονο ανάλογο με αυτο που τροφοδοτούμε τον ενισχυτή) σε αυτές τις συνθήκες ήταν 500μV στα 5Ηz έως 2KHz και από εκεί και πάνω ήταν μια ευθεία γραμμή με μικρή κλίση που τερμάτιζε με μέγιστη τιμή 17mV στα 20KHz.

Προφανώς το feedback loop του τροφοδοτικού κάπου χάνει το κέρδος του στις ψηλές συχνότητες, αλλά και πάλι οι τιμές μου φαίνονται πολύ καλές.

Το ζητούμενο είναι σχόλια ή παρατηρήσεις για την πιθανή ακόμα μεγαλύτερη βελτίωση του κυκλώματος.

Οι αλλάγές τώρα που έκανα είναι οι εξής:
1. Έκανα Bypassing του κάτω μέρους του διαιρέτη με έναν πυκνωτή MKP (που τον ονομάζουν speed-up capacitor) και χρησιμεύει στο να αυξάνει το ποσοστό της αρνητικής ανάδρασης κατά AC.
2. Πρόσθεσα ένα πυκνωτή χαμηλού ESR (από παλμοτροφοδοτικό ή ακόμα καλυτερα MKP) στην έξοδο. Αυτός χρησιμέυει πολύ γιατί το κέρδος του ενισχυτή πέφτει όσο αυξάνεται η συχνότητα άρα και η εσωτερική εμπέδηση του τροφοδοτικού αυξάνεται αντίστοιχα όσο αυξάνεται η συχνότητα. Ο πυκνωτής λοιπόν αυτός βοηθάει ωστε η εμπέδηση στις ψηλές συχνότητες να είναι χαμηλή. Επίσης χρησιμεύει στο να αποσβέσει πιθανές ταλαντώσεις.
