Φακός κεφαλής για οδοντιατρική χρήση.

Re: Απάντηση: Φακός κεφαλής για οδοντιατρική χρήση.

constantine_a_f said:
Λοιπόν, τι λέτε? Πόσο spill να περιμένω?
Click to expand...

αν δεν κατεβασεις του τεχνικους οδηγους των οπτικων για να τους μελετησεις μην περιμενεις να ξερεις

σου προτεινα ασφαιρικο φακο αλκαλ θα πρεπει να κανεις διαταξη που να τον εστιαζει με ακριβεια...

αλλα.....οσοι ειδα εκτος απο την πολυ στενη κεντρικη δεσμη εχουν ενα λεπτο δακτυλιδι αρκετα εξω.....θα πρπεει να το μεελτησεις μην πεφτει αυτο το δακτυλιδι στα ματια του ασθενη

Re: Απάντηση: Φακός κεφαλής για οδοντιατρική χρήση.

Τα τεχνικά χαρτιά βρίσκονται εδώ για τον ένα φακό

http://www.luxeonstar.com/v/vspfiles/downloadables/10193.pdf
http://www.luxeonstar.com/v/vspfiles/downloadables/10193-drawing.pdf

και εδώ για τον άλλο

http://www.luxeonstar.com/v/vspfiles/downloadables/10193-drawing.pdf

Νομίζω είναι επαρκείς, αν όχι θα παραγγείλω άλλους ασφαιρικούς από την Thorlabs ή και ακρυλικές σφαίρες. Ετσι κι αλλιώς θα παραγγείλω 2 led για να έχω την δυνατότητα να κάνω κάποιο λάθος. Σύνολο μαζί με το dimmer και τα καλώδια και 2 led και 2 οπτικά και 2 heat sink + small packet airmail βγαίνει 48 που νομίζω ότι είναι καλά. Ο σωλήνας κοστίζει γύρω στα 3, θα το τορνεύσει ένας φίλος μου στην σχολή του τελικά και μπαταρίες έχω 8 ΑΑ 2100 mA ΝiMH της Panasonic στο κουτί τους από μια άλλη συσκευή, λογικά θα χρειαστώ 3-4 το πολύ (τα led έχουν 3 fV).

Συνολικό κόστος κατασκευής κάτω από 60. Θα ποστάρω φωτογραφίες. Εντωμεταξύ επειδή ούτως ή άλλος Κυριακή βράδυ θα τα παραγγείλω, αν υπάρχουν ιδέες και καλύτερες τιμές κάπου please πέιτε μου.

Ευχαριστώ

Re: Απάντηση: Φακός κεφαλής για οδοντιατρική χρήση.

Άρα κάνει από πλευράς δέσμης. Τα 650 Cd είναι πολύ ή λίγο? Θα λειτουργεί σωστά? Δεν θέλω βέβαια εγγυήσεις αλλά την γνώμη σας. Θα κοστίσει μαζί με το dimmer και το PWM 20 ευρώ περισσότερο από ότι αυτό που θα κατασκεύαζα με βάση τα πιο πάνω. Αξίζει?

Οκ άρα παραμένω στην αρχική μου λύση και το κατασκευάζω. Βέβαια 13 εκατοστά δεν είναι πάαααρα πολλά, αλλά 30 lumens είναι μάλλον λίγα. Για το rebel στα 700mA θα χρειαστώ heatsink ή φτάνει το αλουμινενιο σώμα? Αν φτάνει τότε τι τροποποιήσεις πρέπει να κάνω πχ για να αυξήσω την επιφάνεια? Σκεφτόμουν αύλακες και μερικές τρύπες κάτω από το led (Όχι ότι θα το χρησιμοποιώ ποτέ πάνω από τα 350).

αν τα 30 lumens είναι μάλλον λίγα, βαλε 3 μαζι...

για την θερμοαπαγωγη κανε ενα τετραγωνο πραγμα σαν τοις ψικτρες των υπολογιστων, βαλε τα ηλεκτρονικα μεσα του και το συγκροτημα του λεντ μπροστα του

Λοιπόν, τις τελευταίες μέρες έχω τις εξής εξελίξεις. Παρήγγειλα τα ηλεκτρονικά μέρη, επανασχεδίασα το σώμα και ψάχνω για μπαταρίες (μήπως και βρω κάτι καλύτερο). Αυτή η μπαταρία είναι ασφαλής ή θα έχω προβλήματα?

http://www.all-battery.com/li-ion18...rypackwithpcbprotectionandhitecconnector.aspx

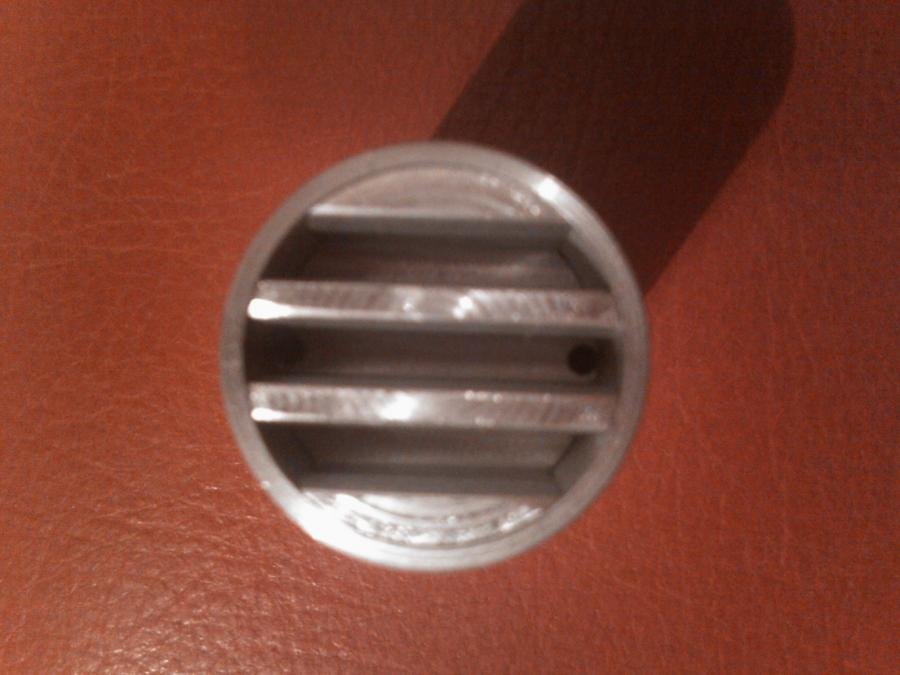

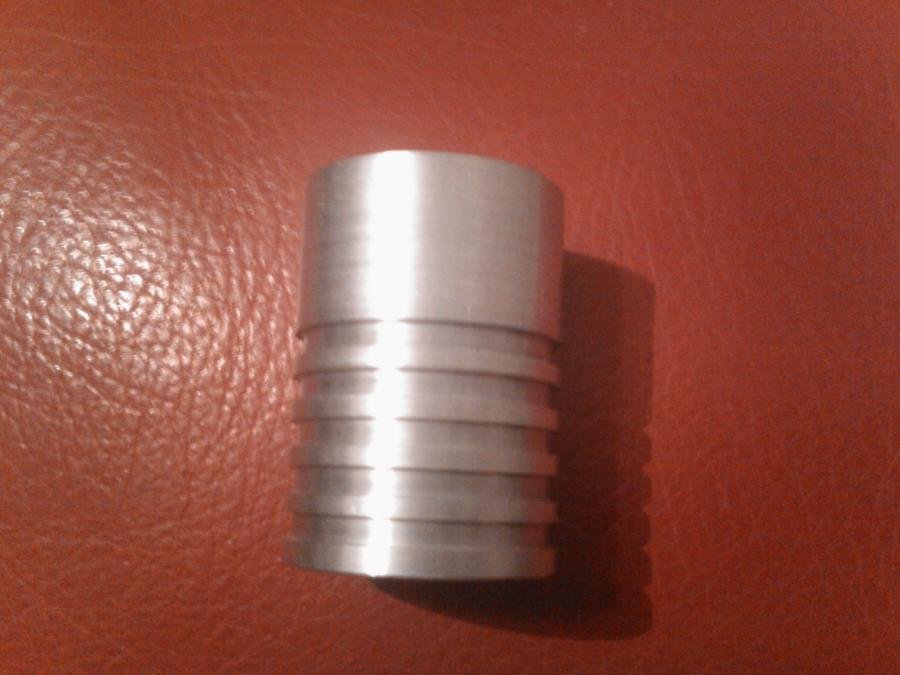

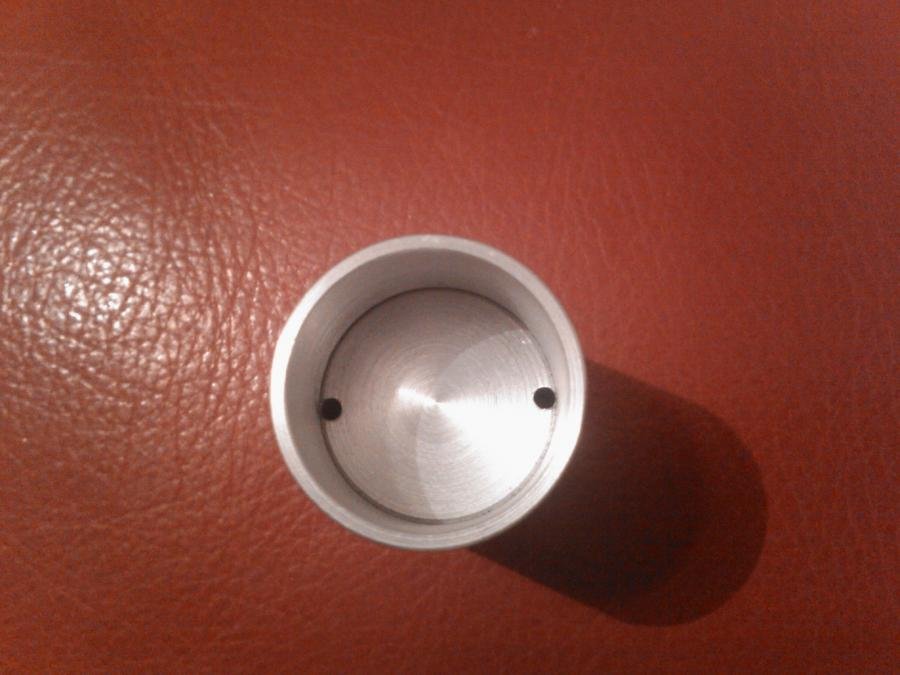

Το σώμα ζυγίζει 18 γραμμάρια.

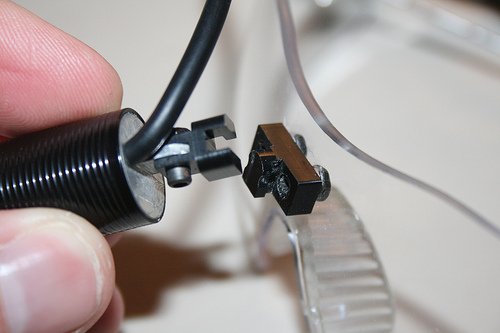

Κατασκευάστηκε από τορναδόρο με βάση το σχέδιο που επισυνάπτω. Τώρα ψάχνω κάποιον να κάνει την βάση που θέλω να είναι όπως αυτή της εικόνας. Ξέρει κανείς κάποιον στην Θεσσαλονίκη?

Ψάχνω ακόμα και για καλώδιο 23 AWG (0.6mm). Που μπορώ να το βρω?

Σκέφτομαι αφού ολοκληρωθεί η κατασκευή να το στείλω για ανοδίωση (μαύρο), αλλά και πάλι μου διαφεύγει μέρος στην Θεσσαλονίκη-περίχωρα για την δουλειά.

Σας ευχαριστώ όλους για την βοήθεια. Θα ανεβάζω φωτογραφίες από κάθε βήμα.


Attachments

  • IMG084.jpg
    54.6 KB · Views: 13
  • IMG086.jpg
    56.2 KB · Views: 13
  • IMG087.jpg
    56.5 KB · Views: 11
  • 4479906867_3486bb98e8.jpg
    69.5 KB · Views: 14
  • Drawing2-Layout3.pdf
    Drawing2-Layout3.pdf
    11.2 KB · Views: 9
