Τορνοδουλειές ξανά…

Ήθελα ένα πιο εύκολο τρόπο να ανοίγω (αρσενικά) σπειρώματα στον τόρνο και αποφάσισα να φτιάξω ένα Tailstock Die Holder που λέμε στο χωριό.
Υλικά εκ των ενόντων, κάποια κομμάτια μαλακό σίδερο που έχω για πρόχειρες κατασκευές και για μια ώρα ανάγκης.

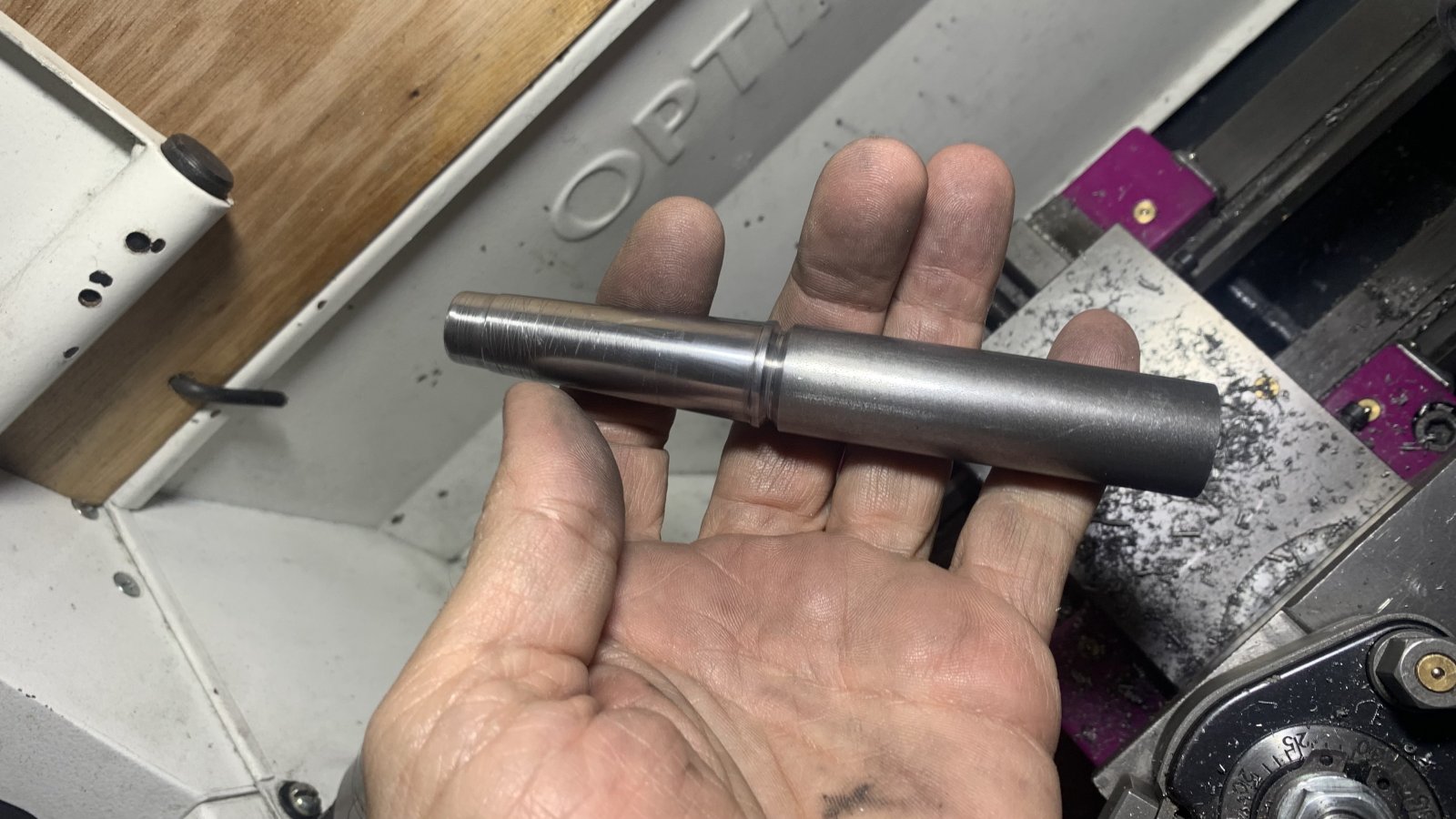

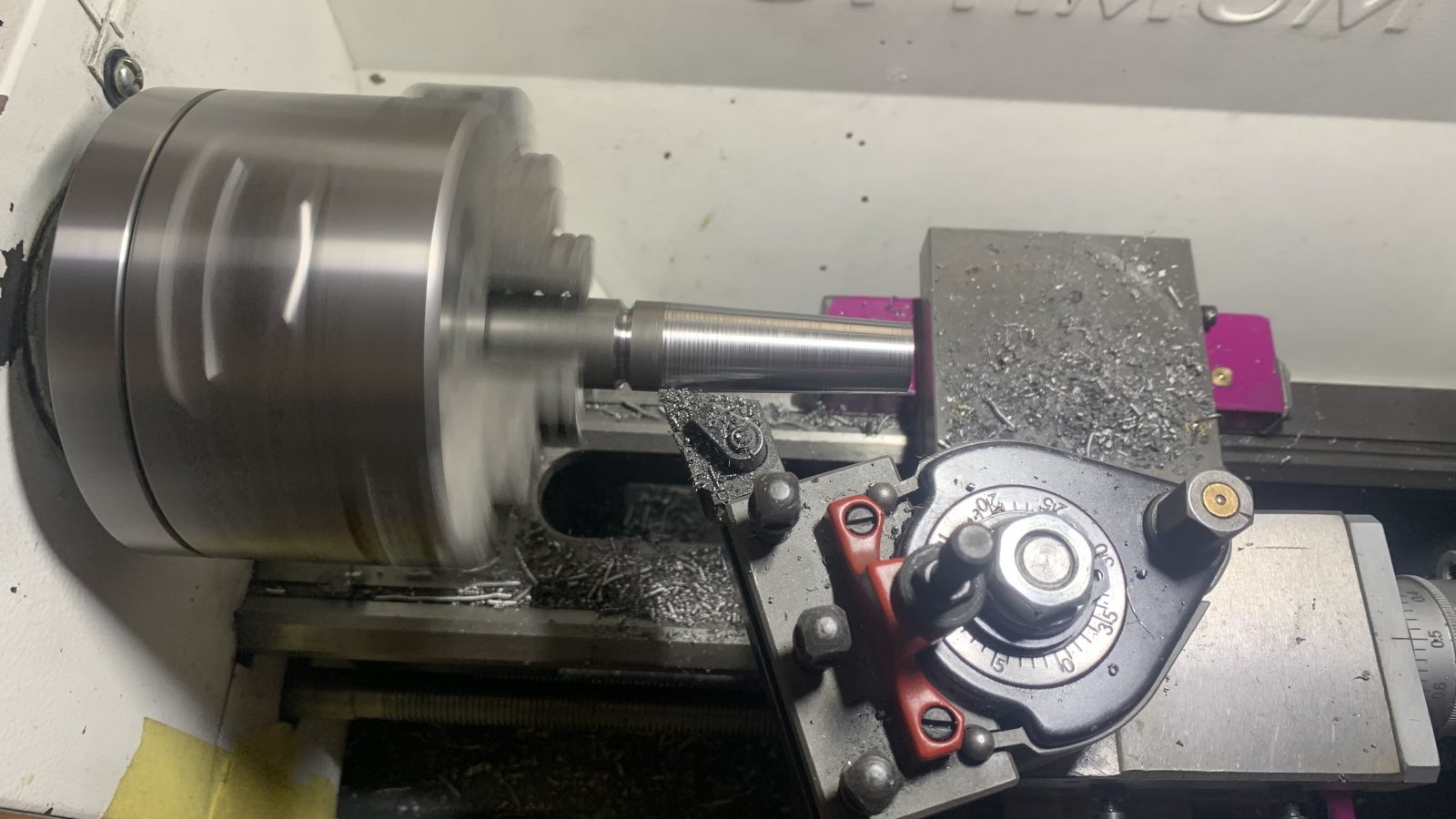

Αρχικά ρυθμίστηκε το σεπορτάκι το μικρό στις 2 μοίρες κλίση για να γίνει ο ΜΤ2 κώνος που θα φωλιάζει και θα φρακάρει στην κουκουβάγια.

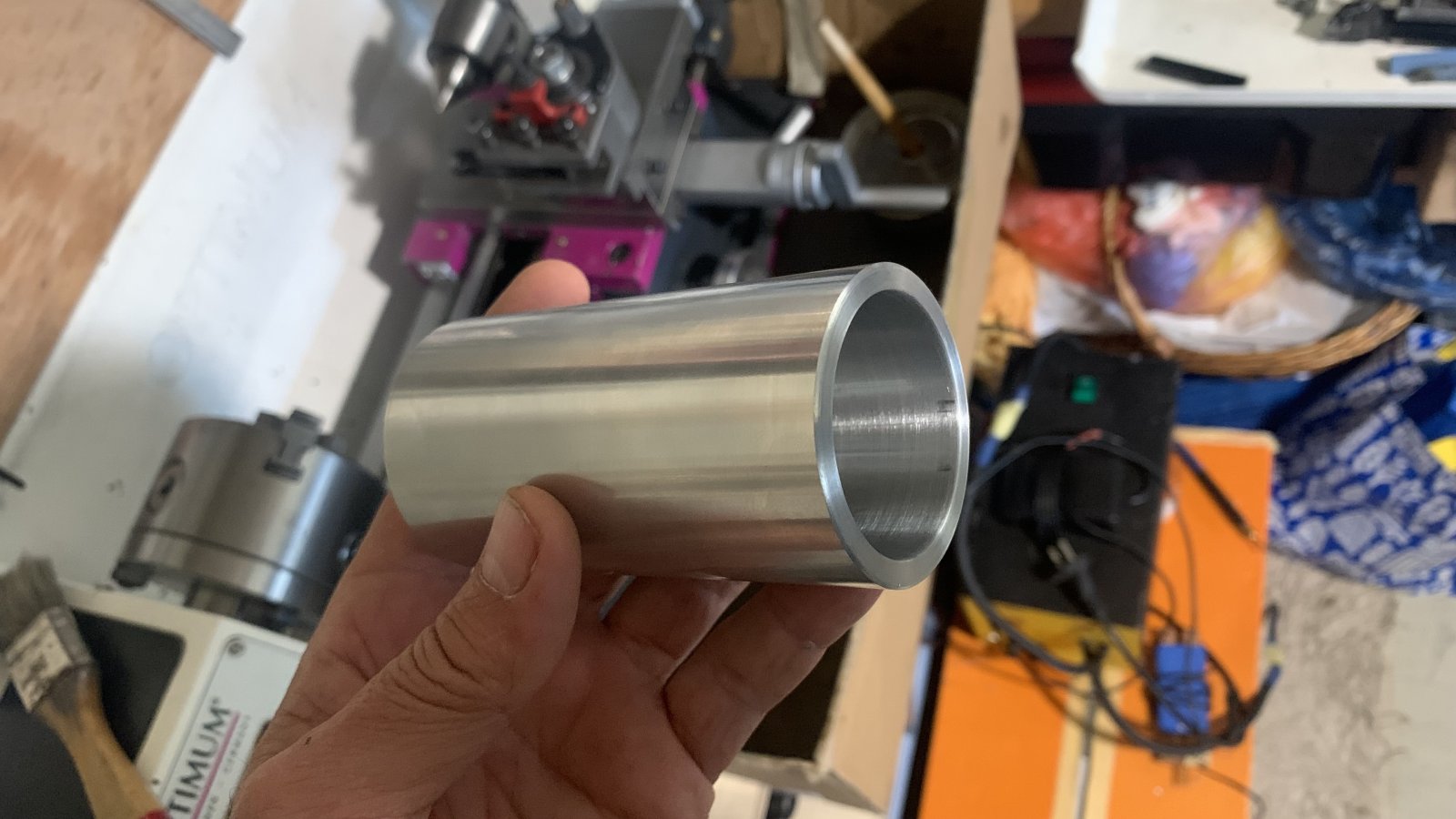

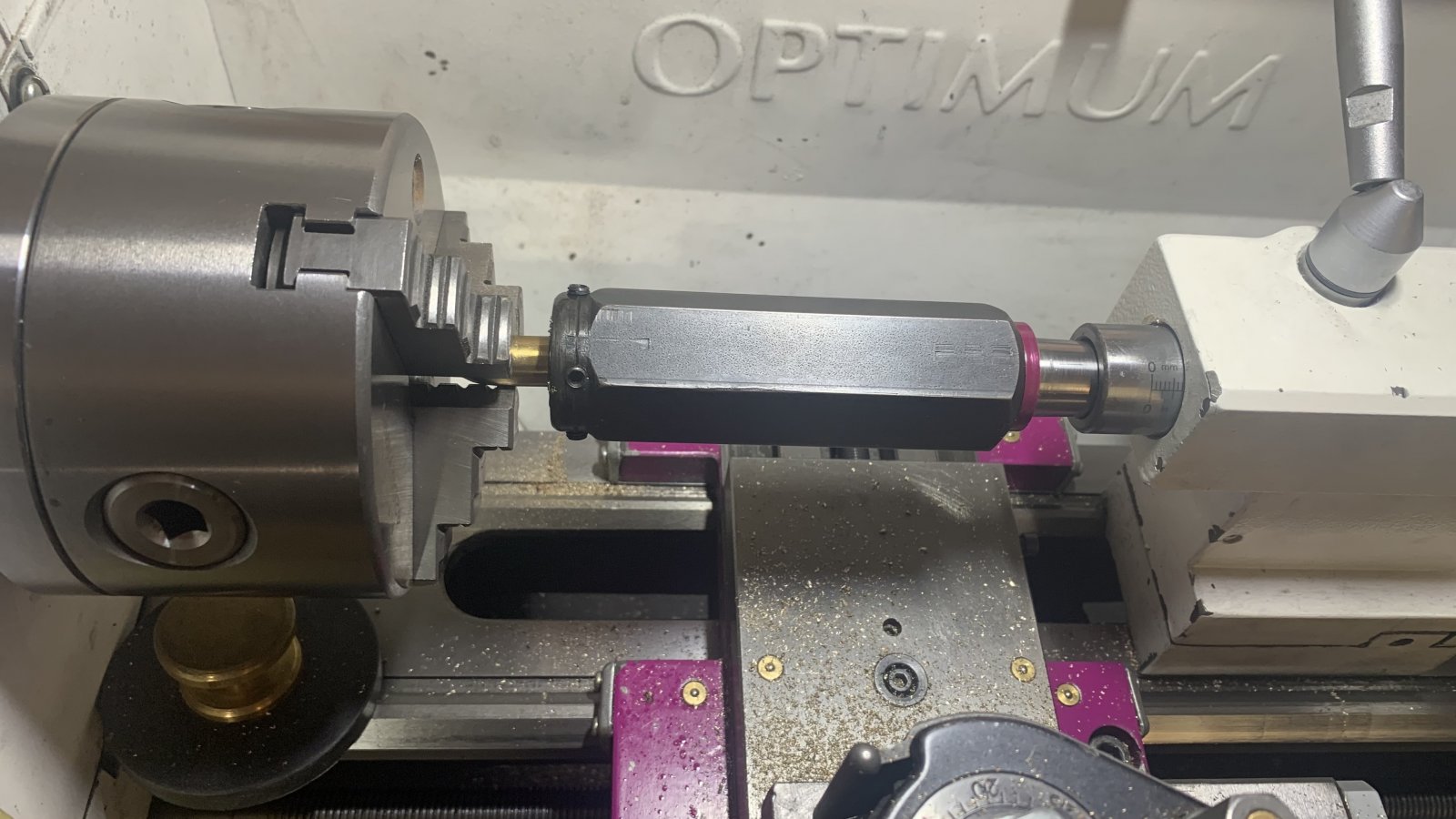

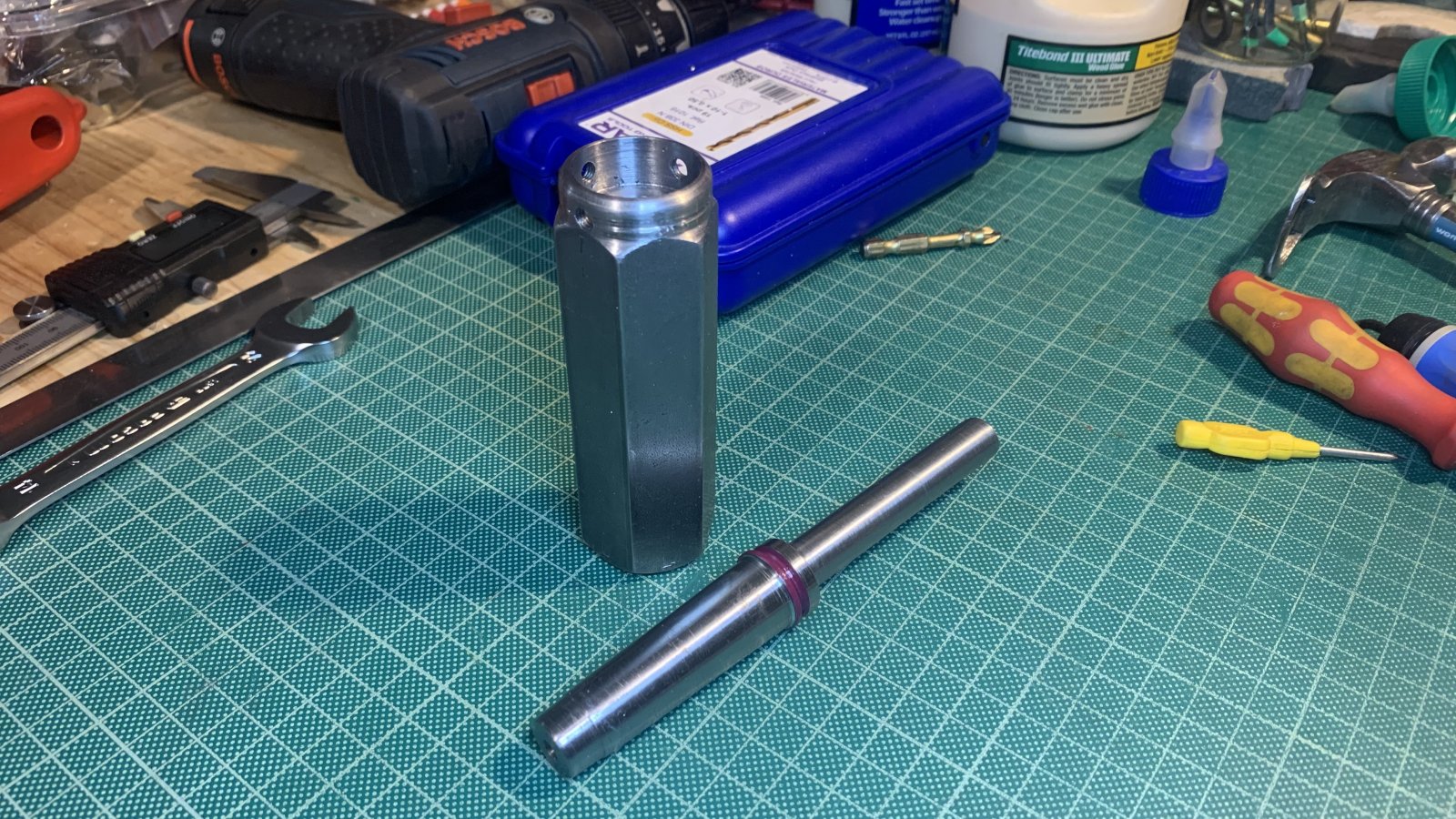

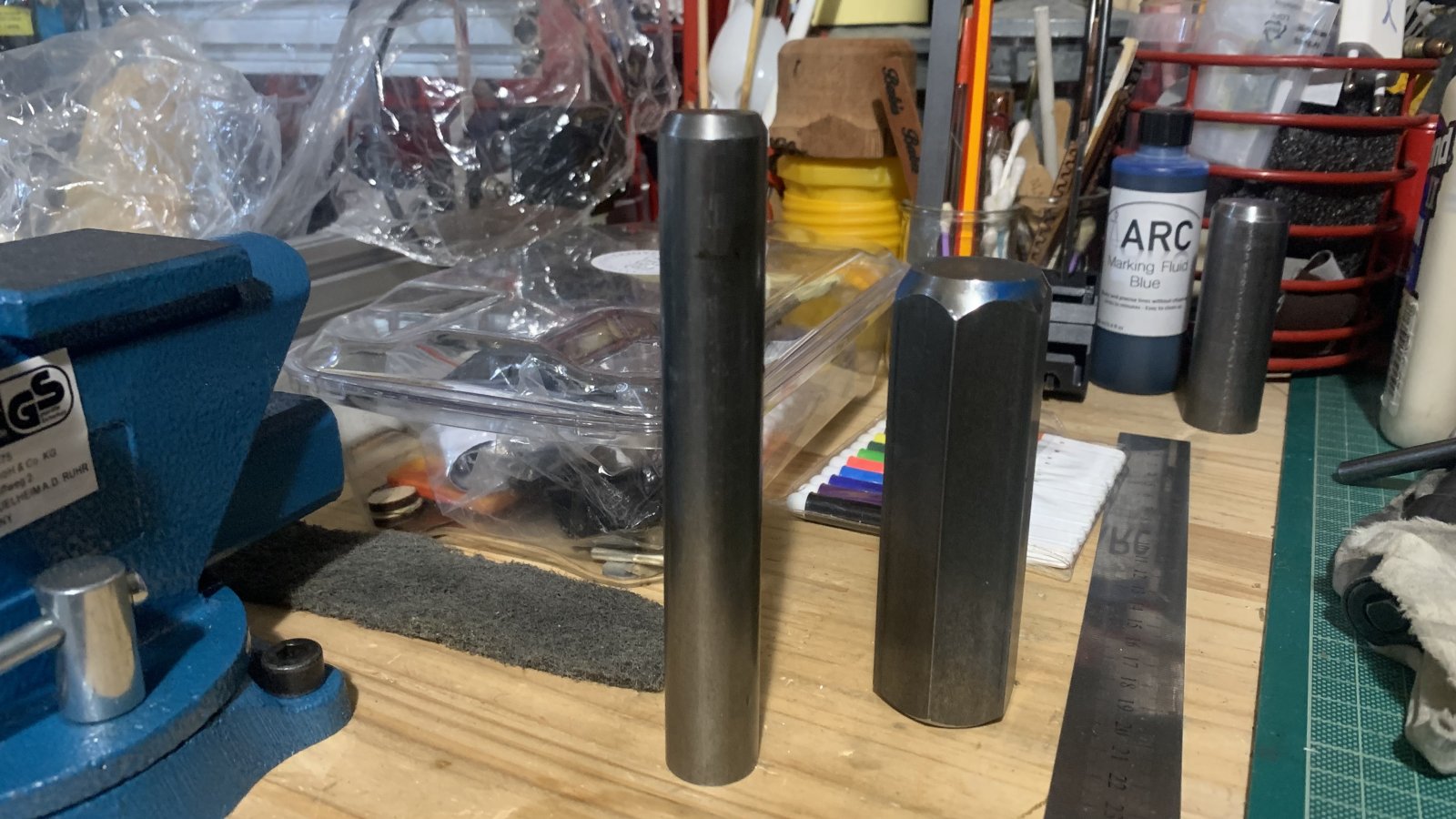

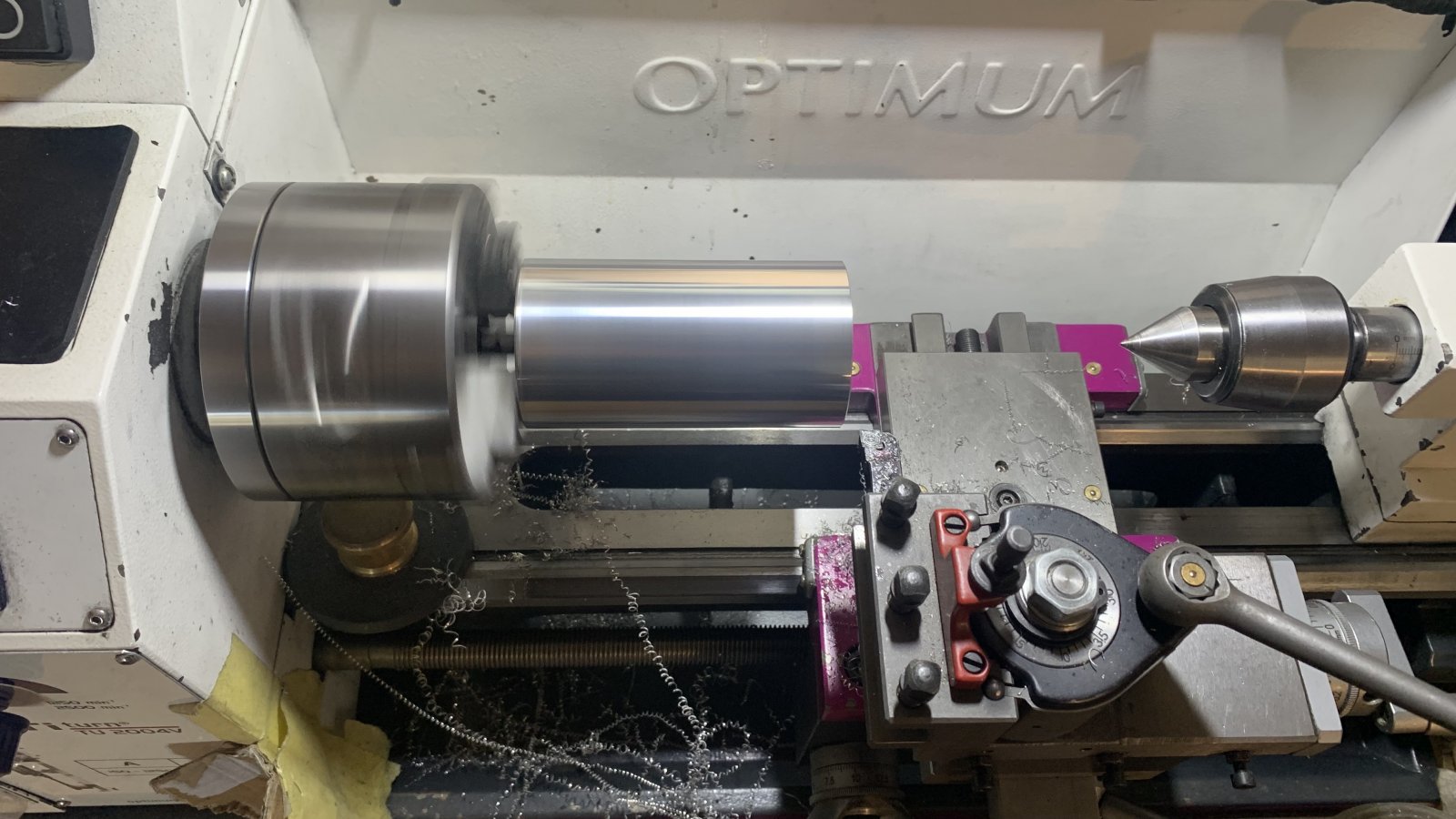

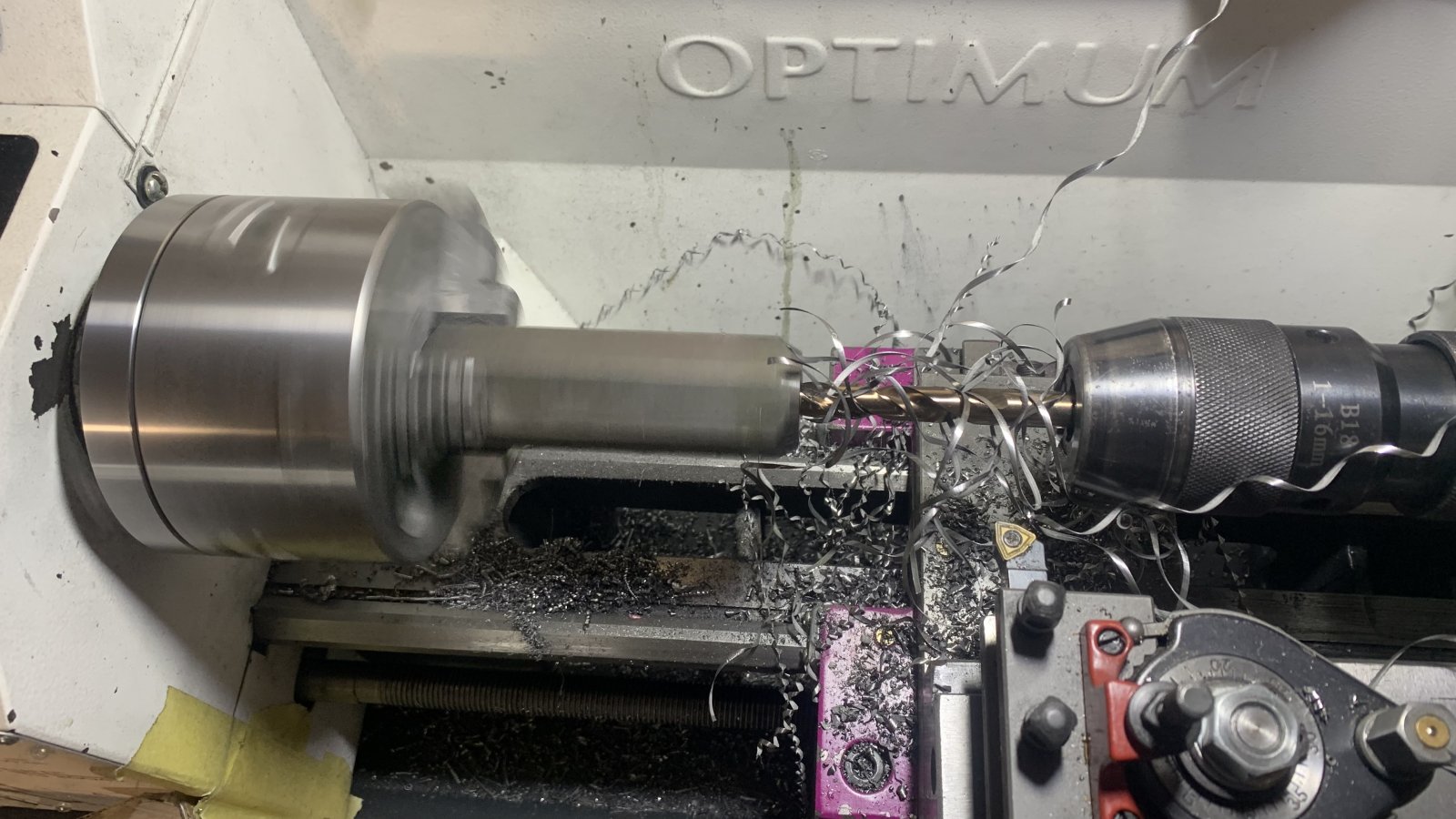

Σειρά για επεξεργασία πήρε τώρα το δεύτερο κομμάτι, αυτό που θα «φοράει» τη φιλιέρα και θα ολισθαίνει στο πρώτο.

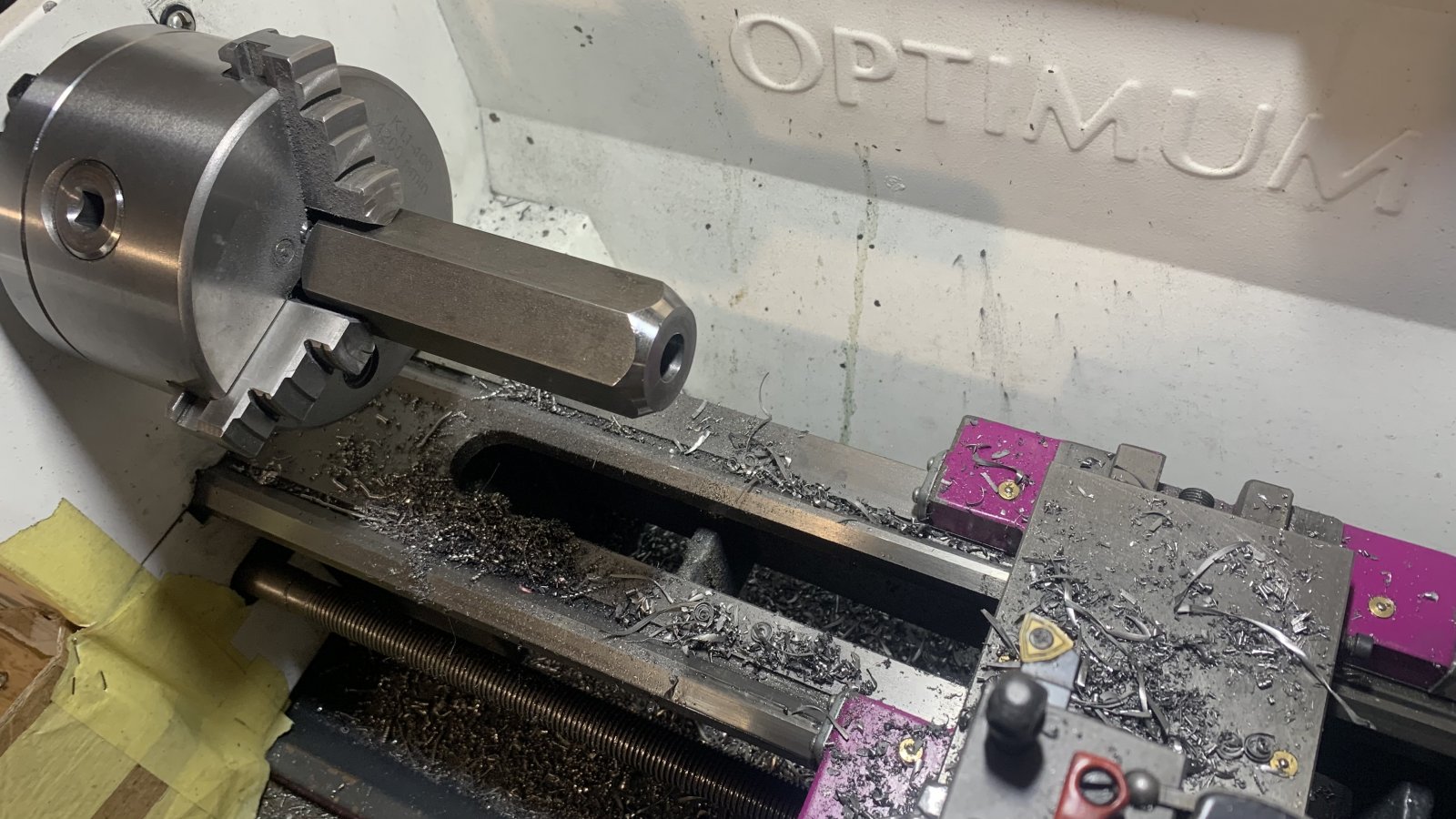

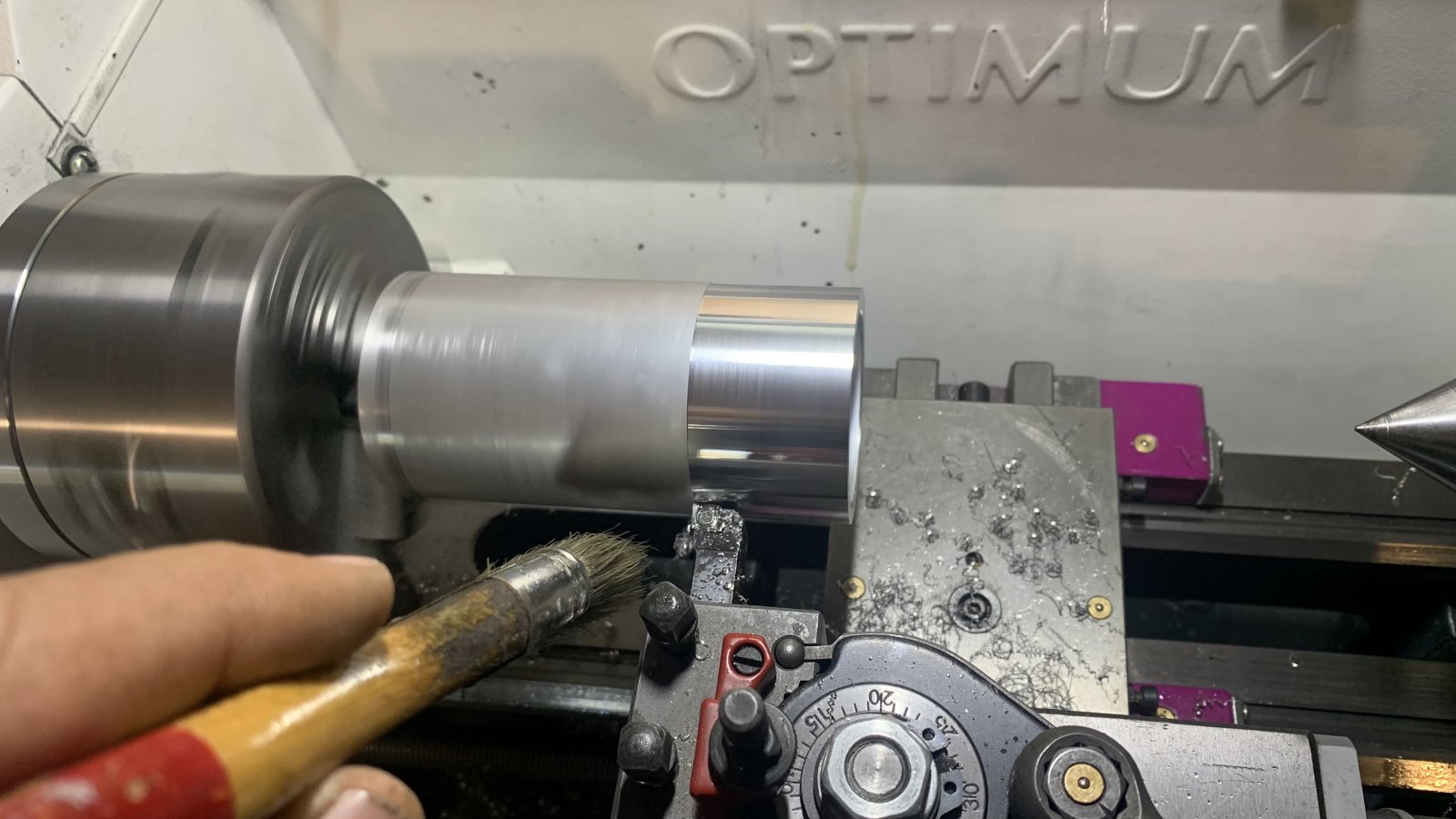

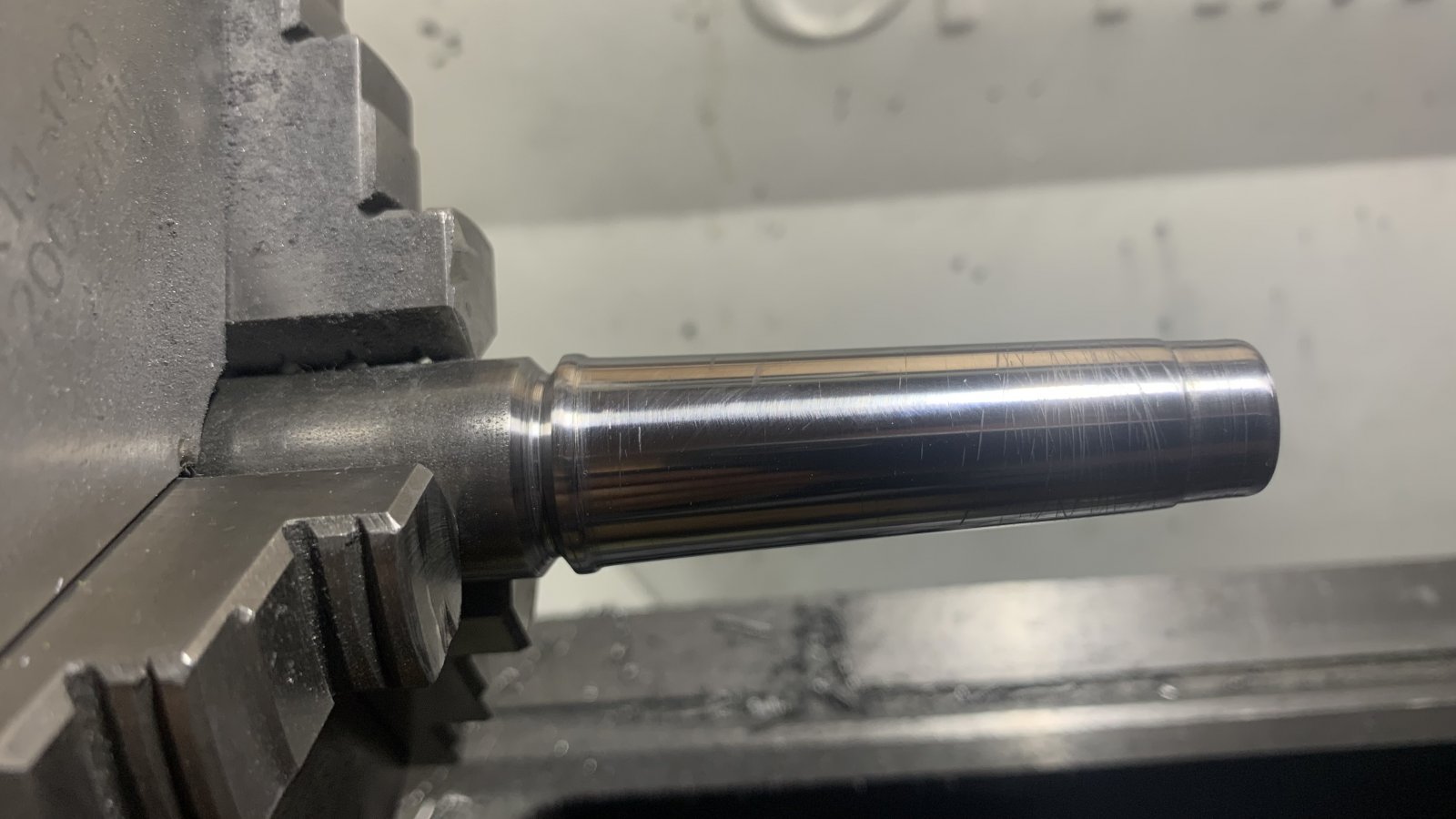

Αφού τέλειωσε κι αυτό σειρά είχε η μπροστινή πλευρά του ΜΤ2 που θα έπρεπε να κατέβει στα 12mm για ώστε το κομμάτι της φιλιέρας να έχει τέλεια εφαρμογή και να γλιστράει μπρός-πίσω χωρίς τον παραμικρό τζόγο.



[Babis K.]

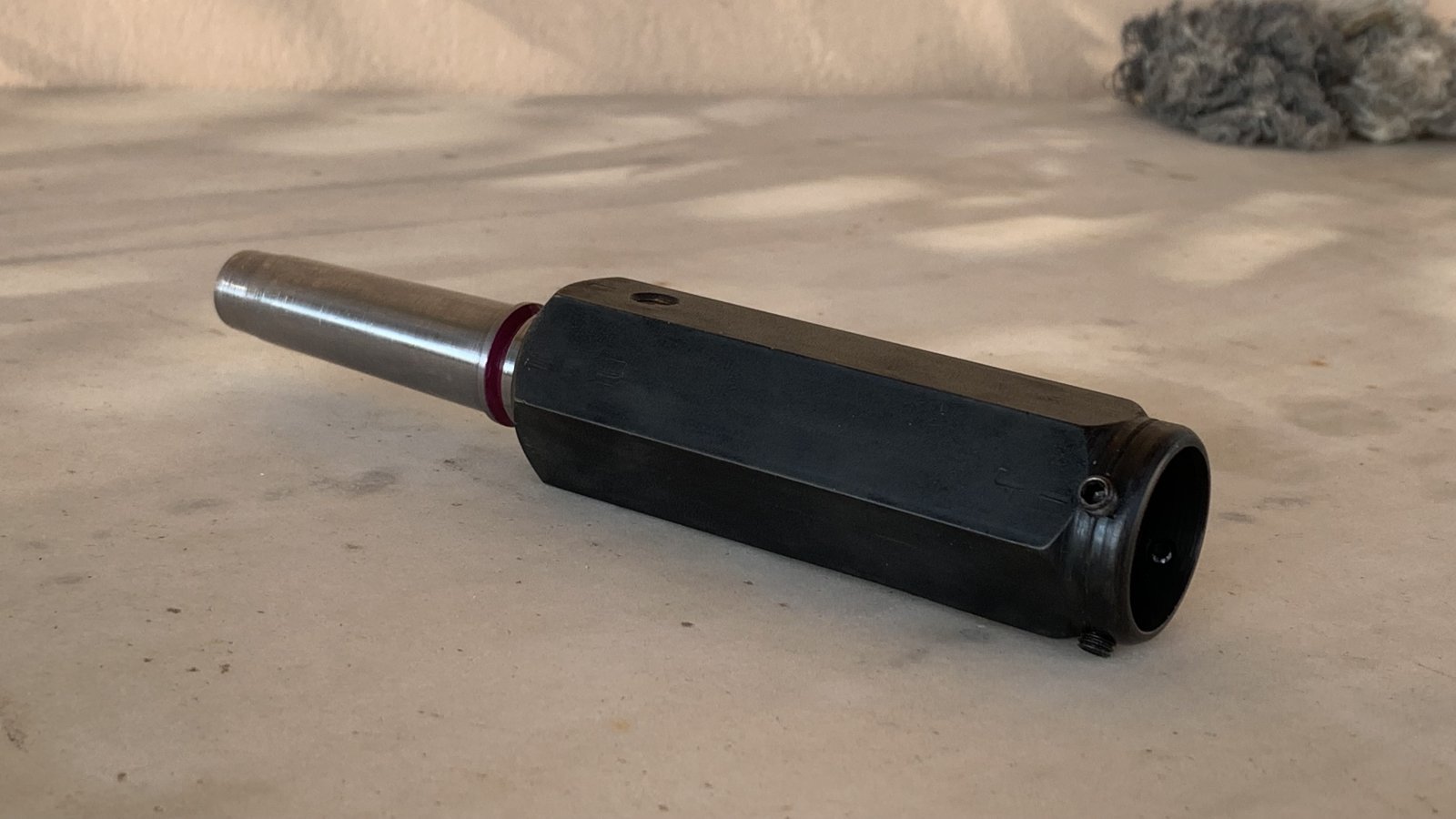

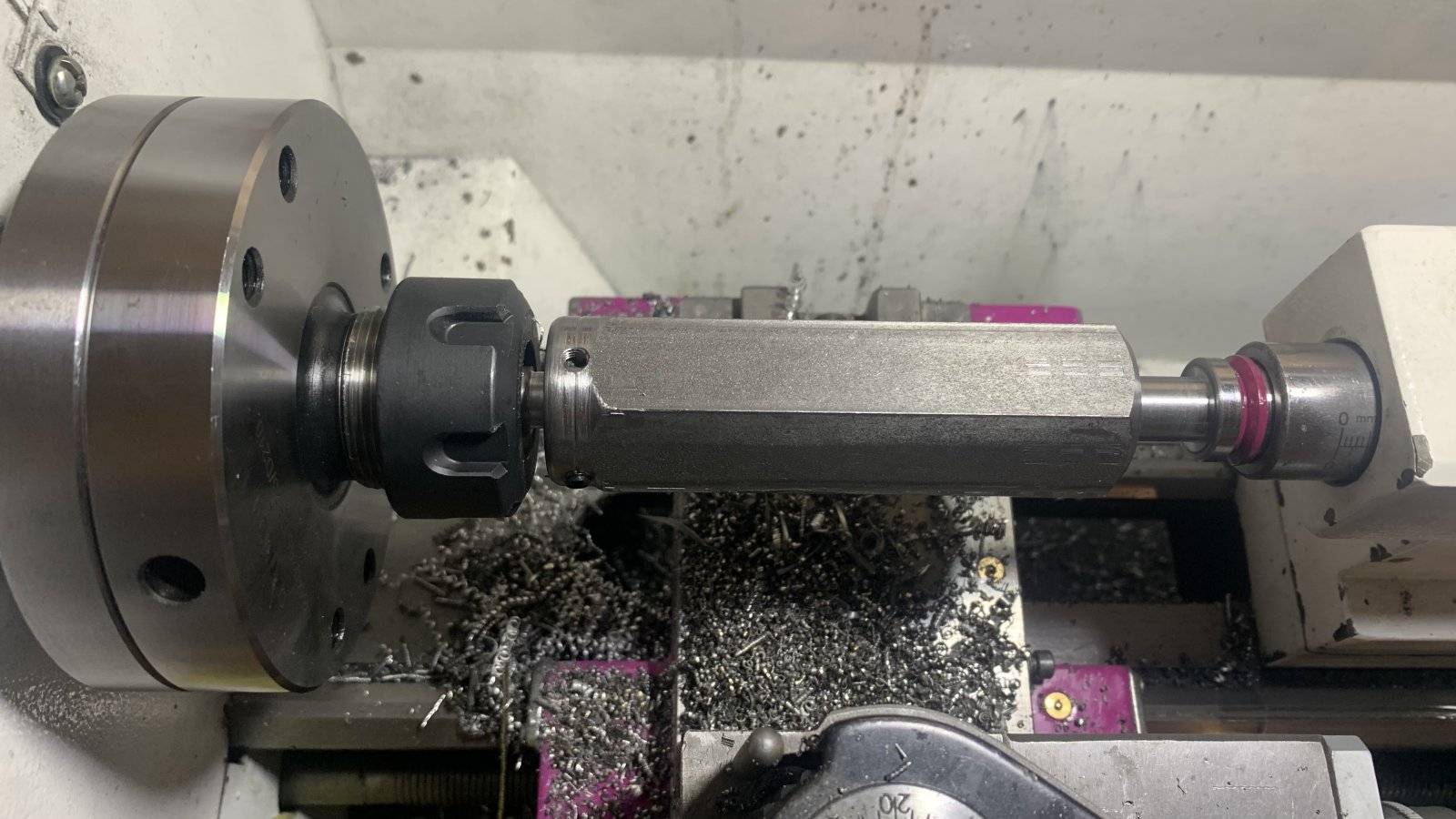

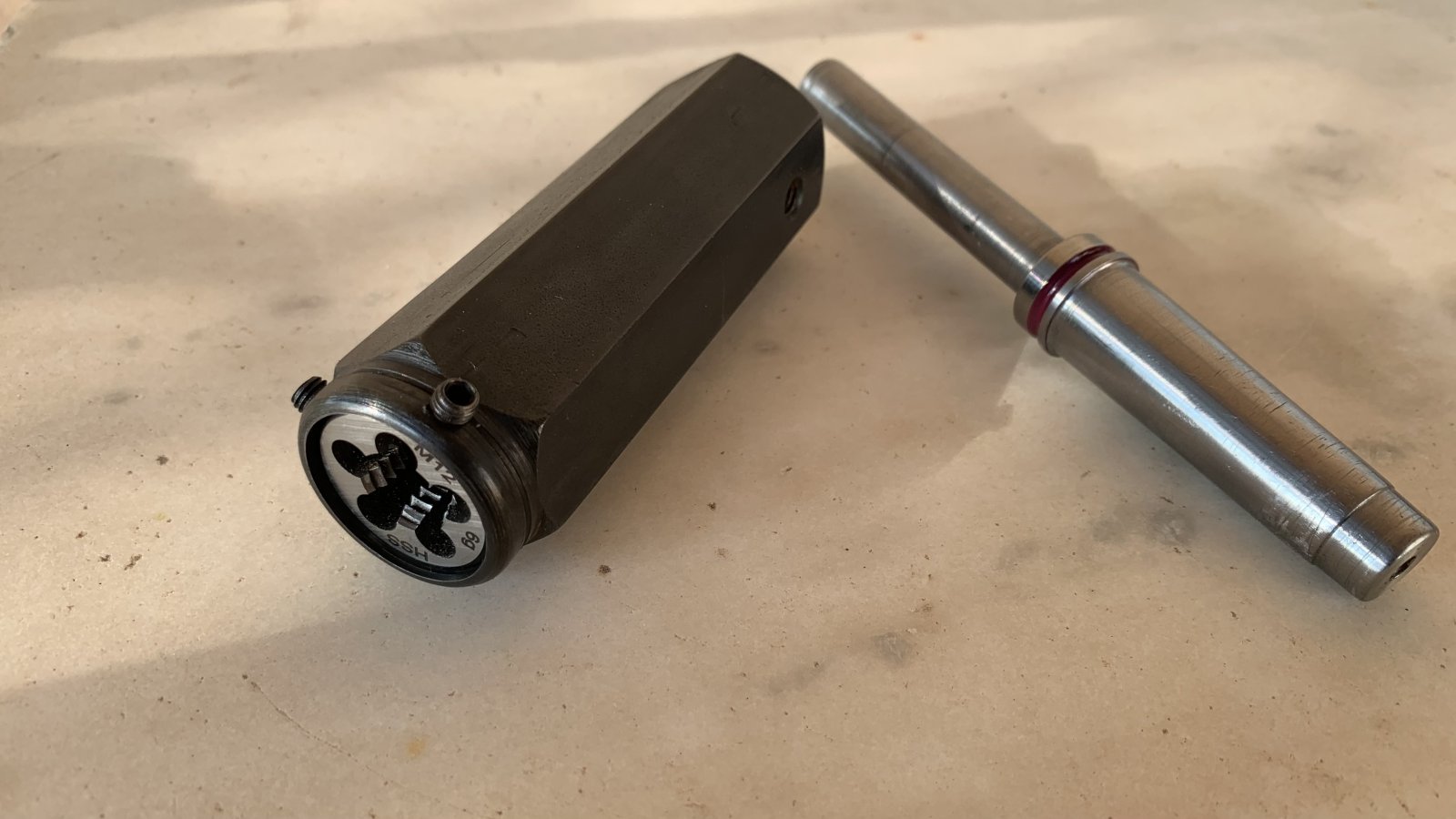

Αφού τέλειωσε κι αυτό και κάποιες μικρεπς λεπτομέρειες, όπως οι σκουλικόβιδες που θα κρατάνε σταθερή τη φιλιέρα, το εργαλείο ήταν έτοιμο για δοκιμή.

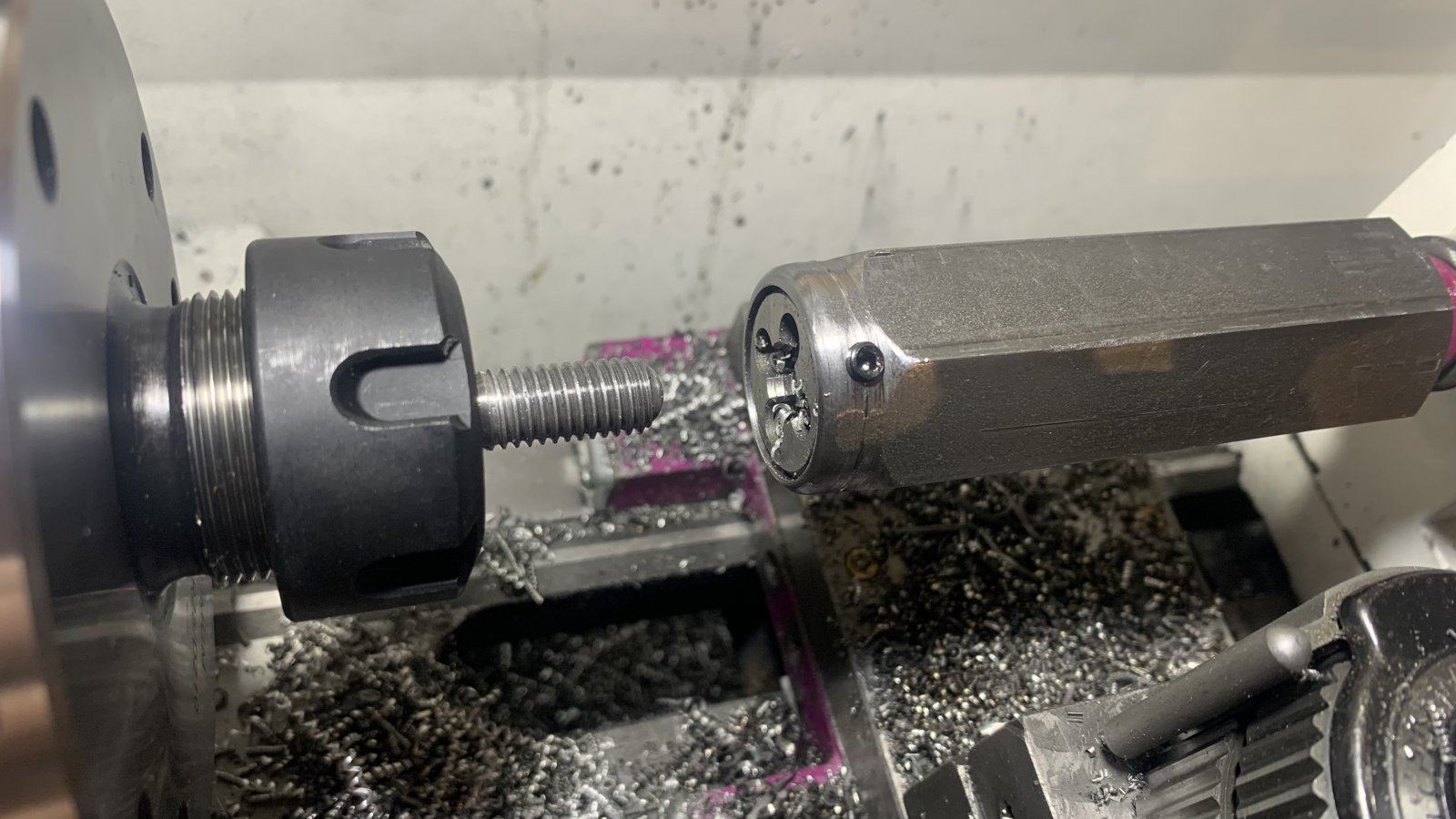

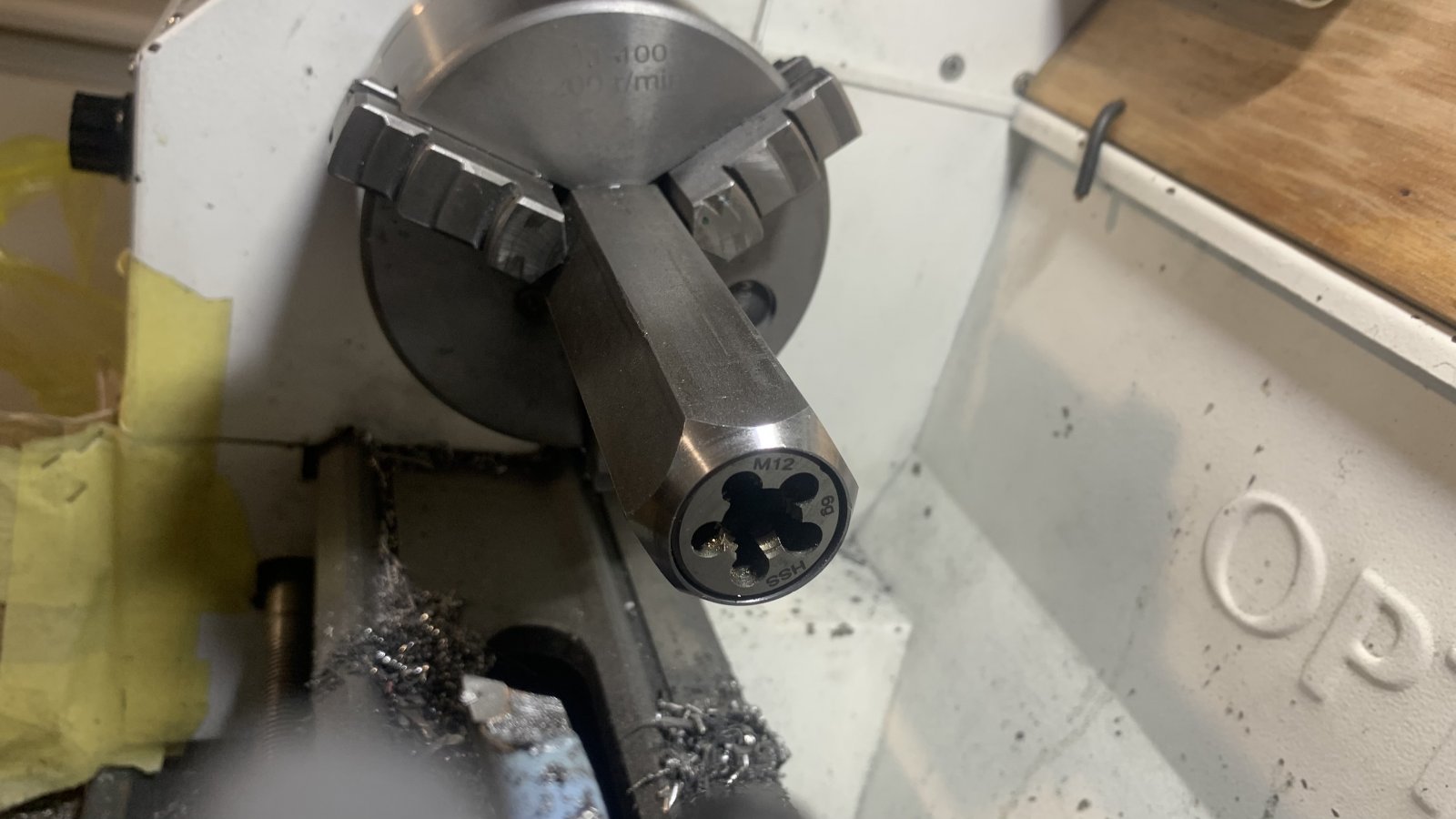

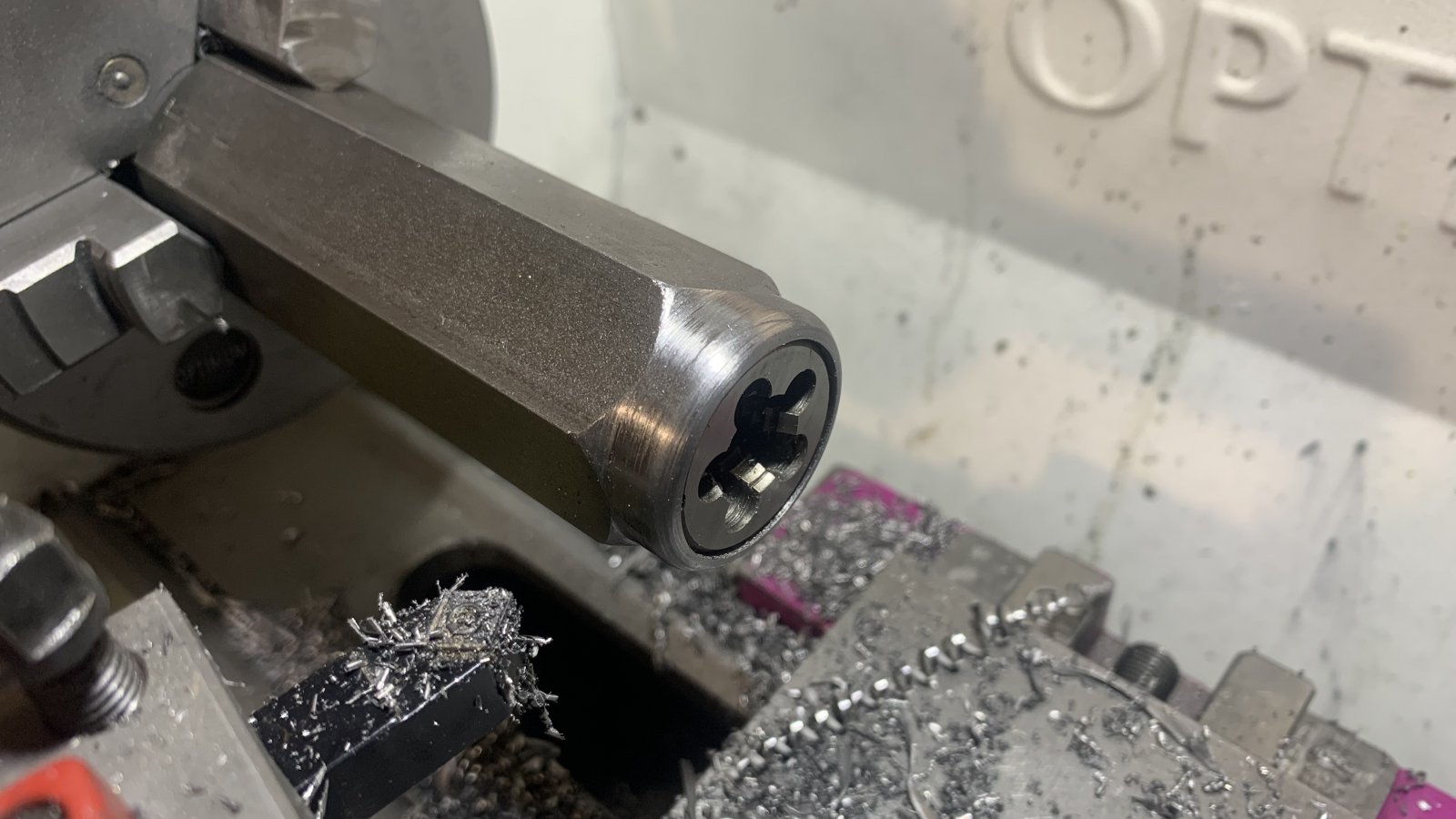

Το αποτέλεσμα απόλυτα επιτυχημένο!

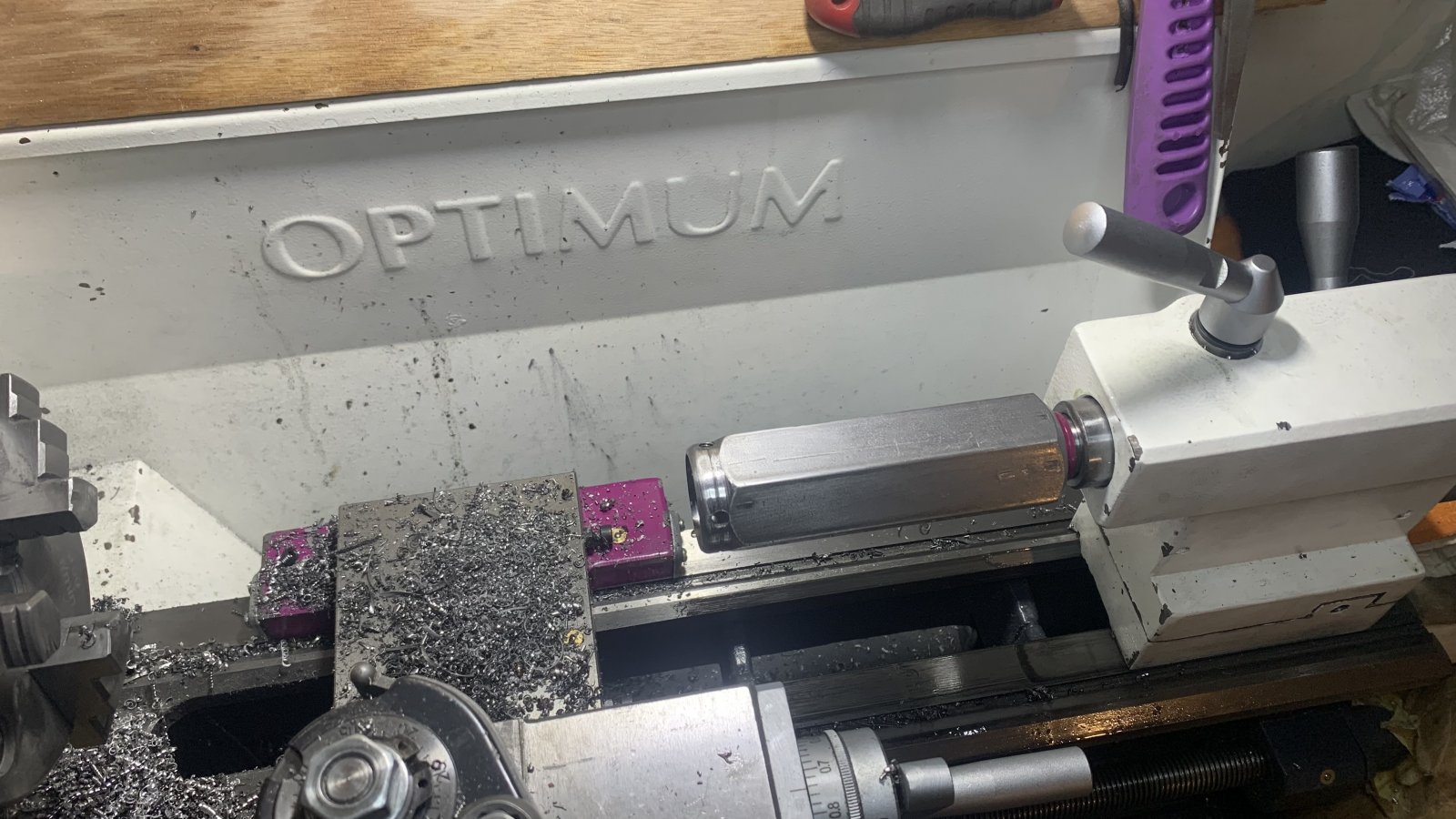

Συνήθως το μπροστινό μέρος, απο κατασκευές που επχω δει στο youtube, το κάνουν κι αυτό στρογγυλό και για να μην γλυστράει του κάνουν ένα κανελάζ.

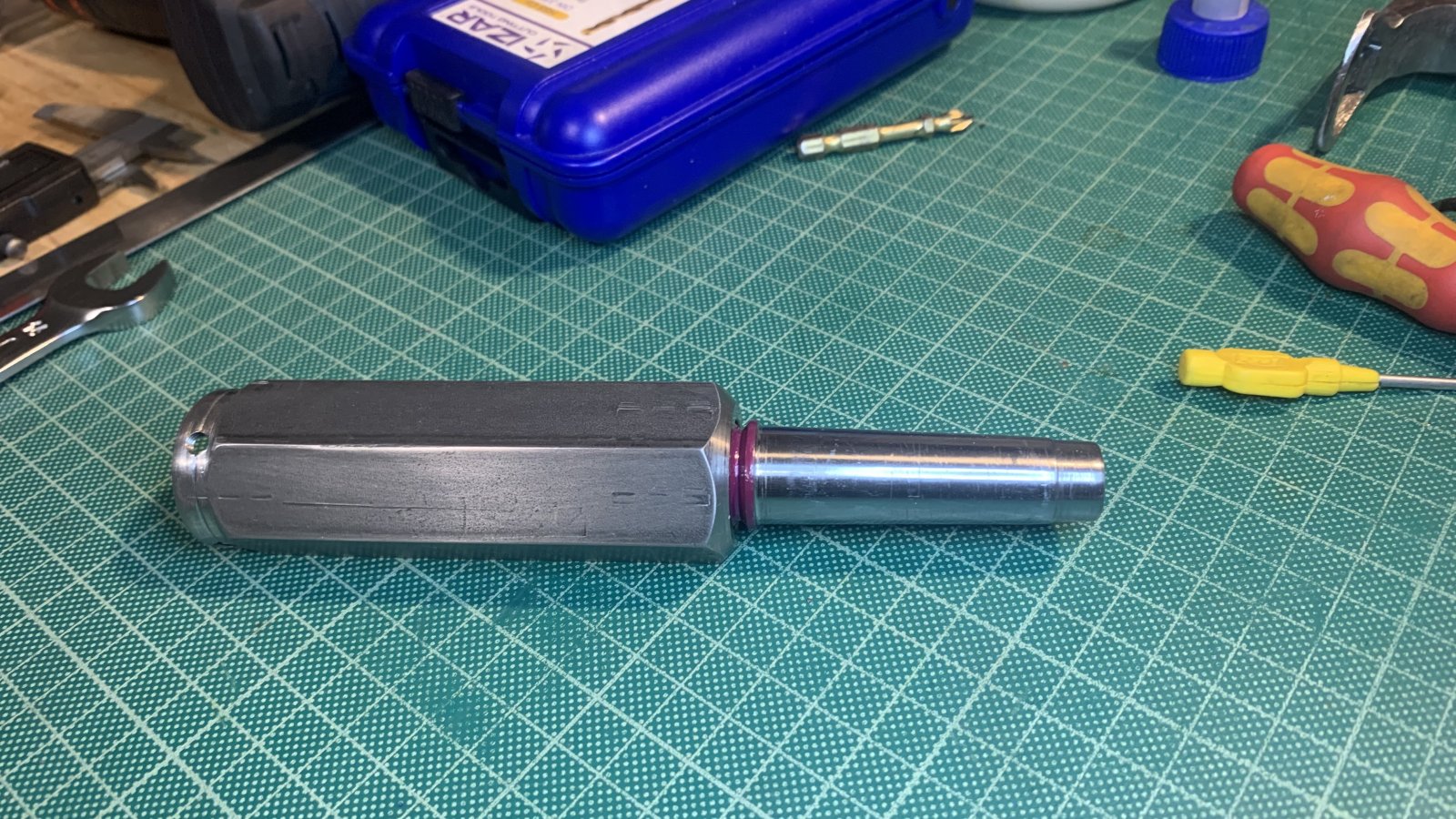

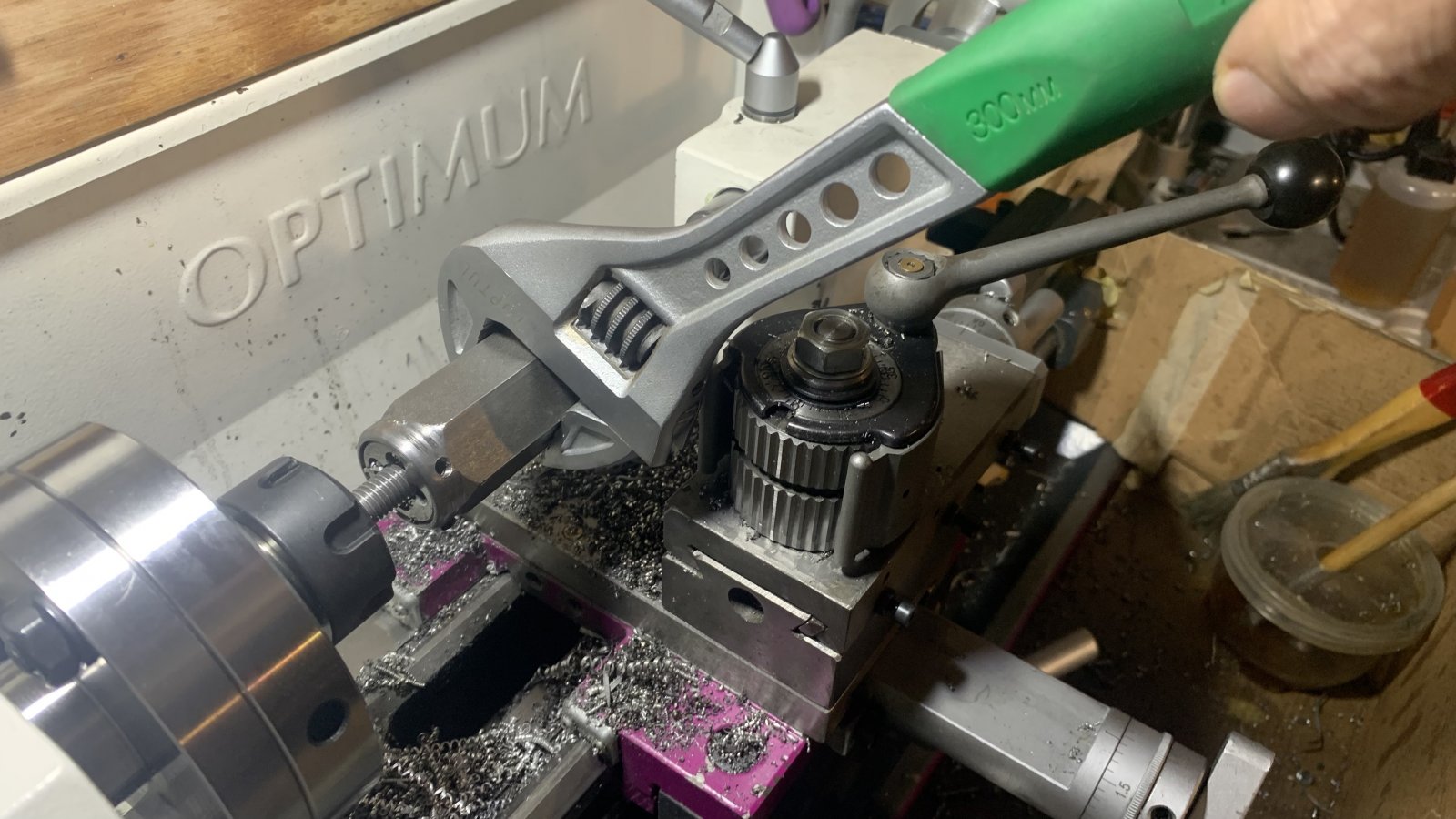

Εγώ προτίμησα να το κάνω εξάγωνο γιατί, εκτός του οτι μου δίνει πολύ πιο συαθερό κράτημα, αν δω τα ζόρια χρησιμοποιώ κάποιο εργαλείο.



Αυτό ήτανε… απλό αλλά λειτουργικό.



Και για κερασάκι του έβαλα κι ένα σειρίτι στο χρώμα του τόρνου.



[Babis K.]

Τέλος…



[osatosa]

Μπάμπη με τα ρινίσματα που μαζεύει εσωτερικά όταν κόβει τι γίνεται ??
Στο χειροκίνητο ήξερα ότι θέλει περίπου μία στροφή εμπρός και μισή πίσω κάθε φορά για να φεύγουν τα ρινίσματα ....στον τόρνο πως ανταποκρίνεται το συνεχές κόψιμο.??



[Babis K.]

Τα ρινίσματα Νικόλα πηγαίνουν στην εσωτερική τρύπα που κινείται το έμβολο.

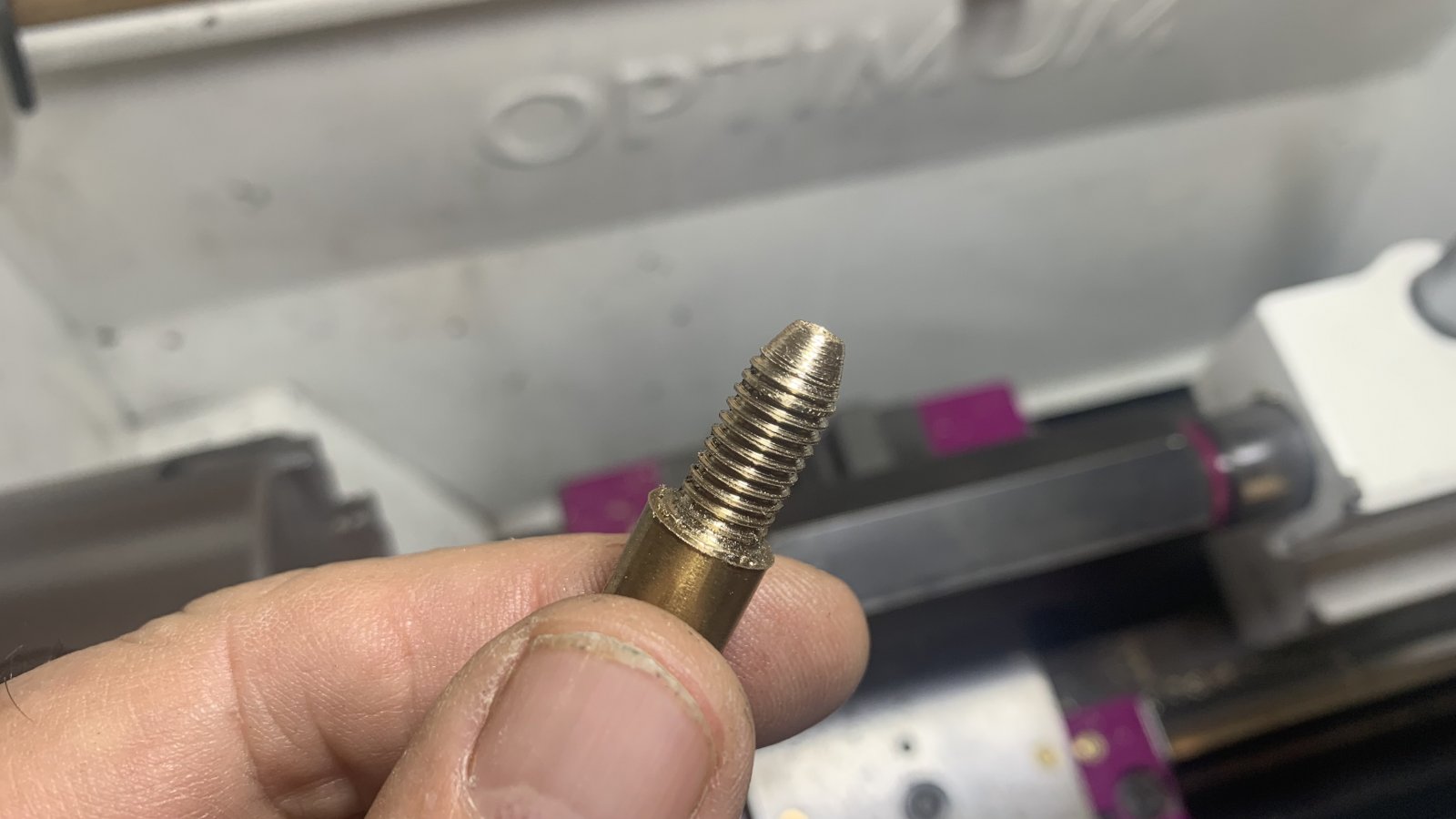

Το σπείρωμα δεν γίνεται με συνεχές κόψιμο, γίνεται όπως λές, μία μπρός μισή πίσω περίπου.
Ο τόρνος λειτουργεί στην πιο χαμηλή ταχύτητα όταν κάνω το σπείρωμα, πάρα πολύ αργά δηλαδή, και συχνά σταματάω και γυρίζω ανάποδα.
Ακόμα και χειροκίνητα γίνεται, αρκετές φορές το κάνω, αυτό που πετυχαίνεις κυρίως είναι η απόλυτη ευθυγράμιση.



[Babis K.]

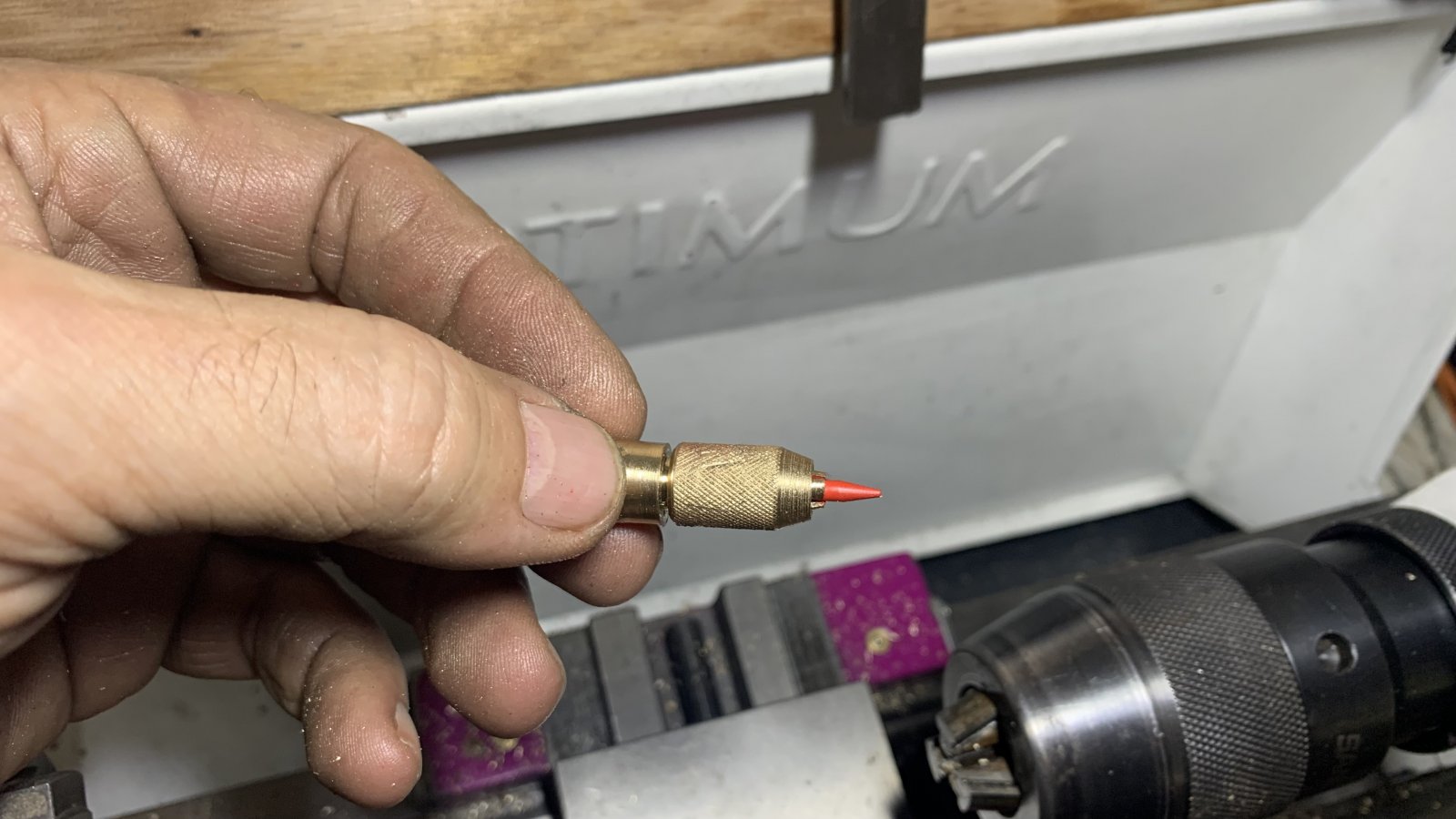

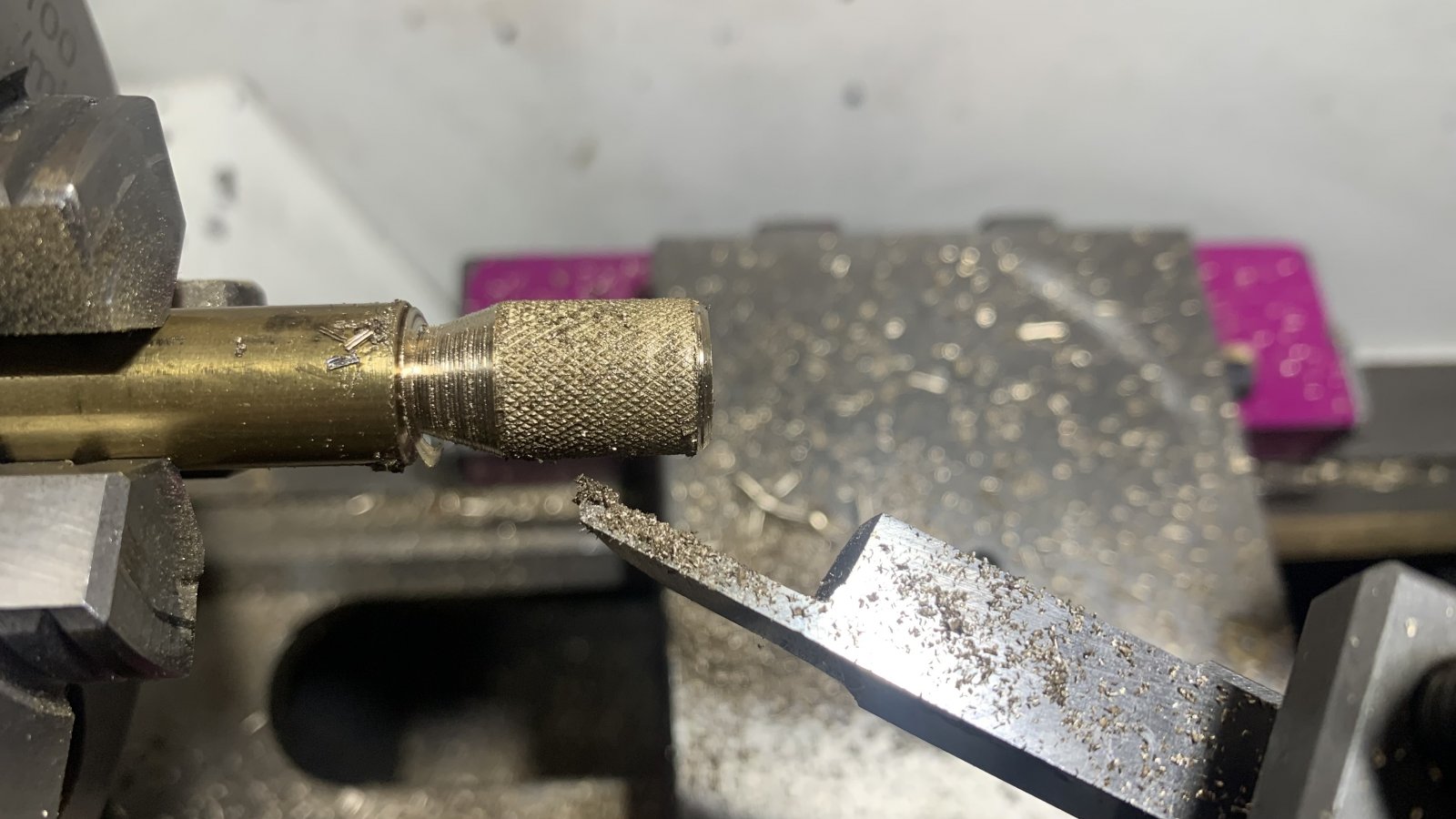

Μια σημερινή καυασκευούλα που όμως είναι λίγο απαιτητική, θέλει ακρίβεια στις μετρήσεις και λίγο υπομονή, ότι πρέπει για μένα δηλαδή
Παρέλαβα κι εγώ προχθές το σημαδευτήρι και σκέφτηκα πως το ένα κουτί με τις μύτες θα μπορώ να το χρησιμοποιώ στο χωριό.
Δεν είμαι πολύ ευχαριστημένος, δεν βγήκε όπως το ήθελα, είδα όμως τα σημεία που θέλουν πολύ προσοχή και το επόμενο θα γίνει πολύ καλύτερο.
Κανένας δεν το πετυχαίνει με την πρώτη…



[Babis K.]

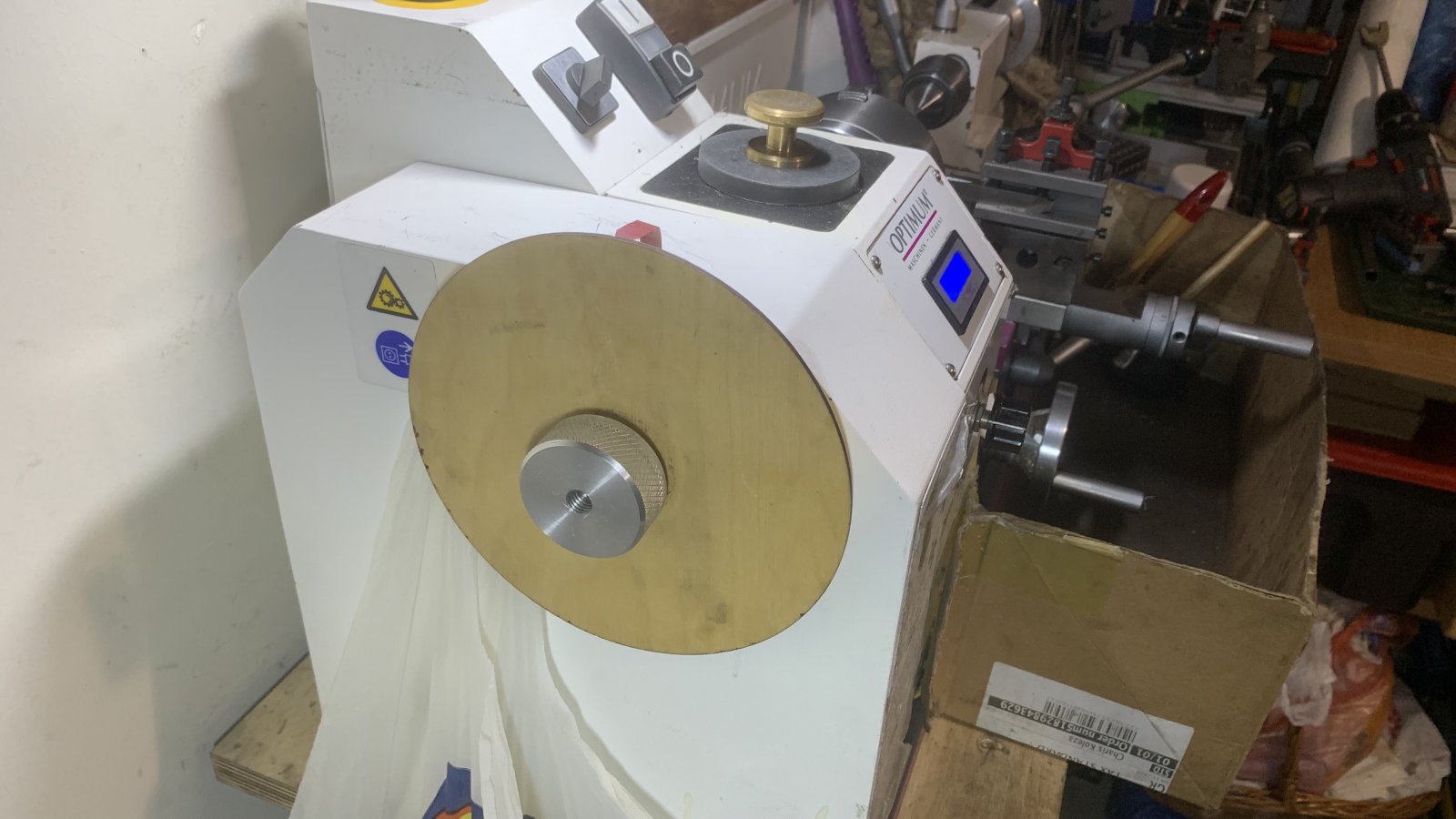

Αλουμινοδουλειές σήμερα, έτσι για ξεσκούριασμα αφού είχα καιρό να φτιάξω κάτι και τον πεθύμισα.
Προς το παρόν έκανα μόνο καθάρισμα… μέχρι να ακεφτώ τι να φτιάξω.
Πάσα ιδέα δεκτή.



[Babis K.]

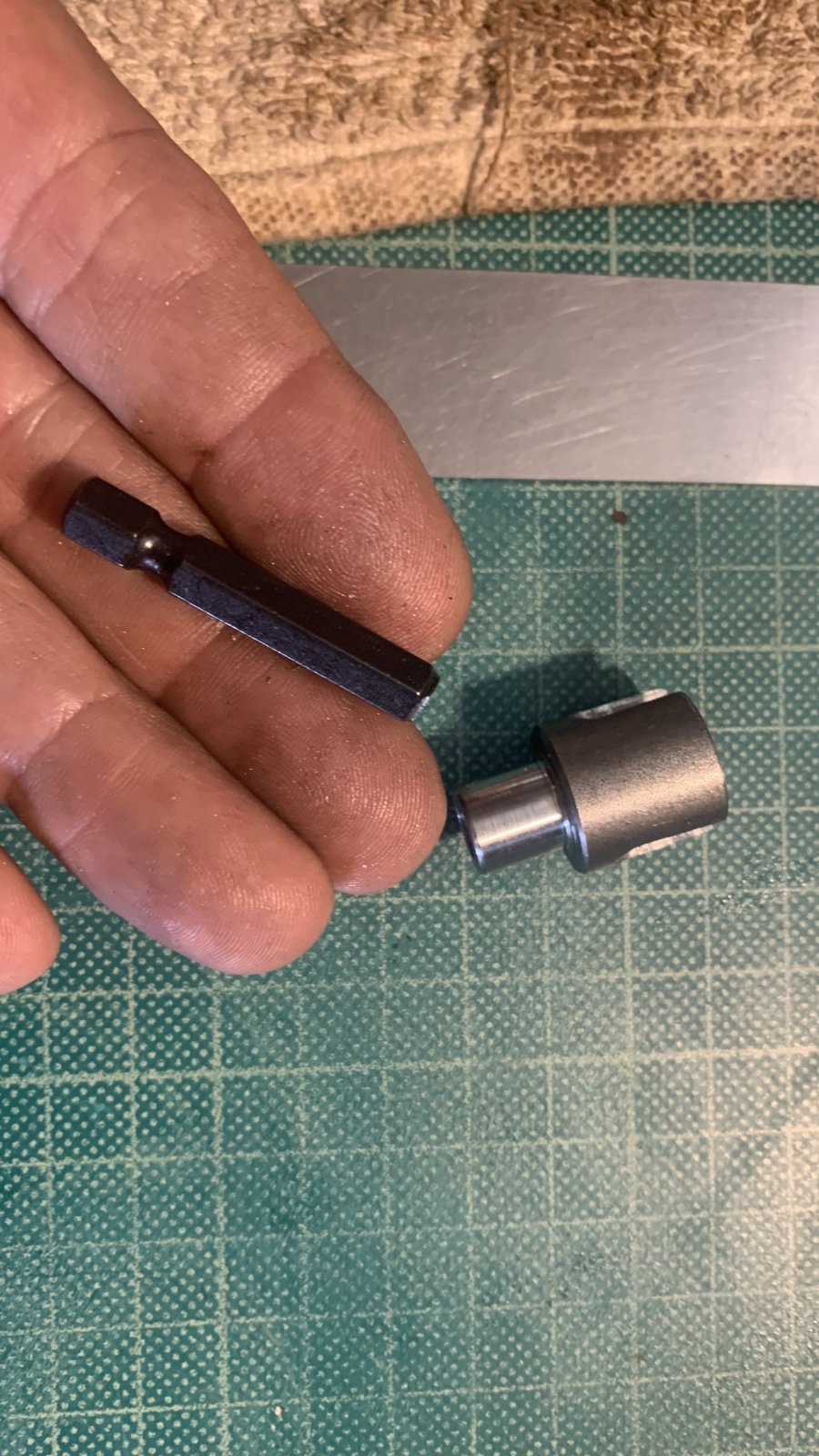

Σήμερα μου έσπασε τα νεύρα ένας κωλο-γάντζος που δεν βίδωνε με τίποτε.

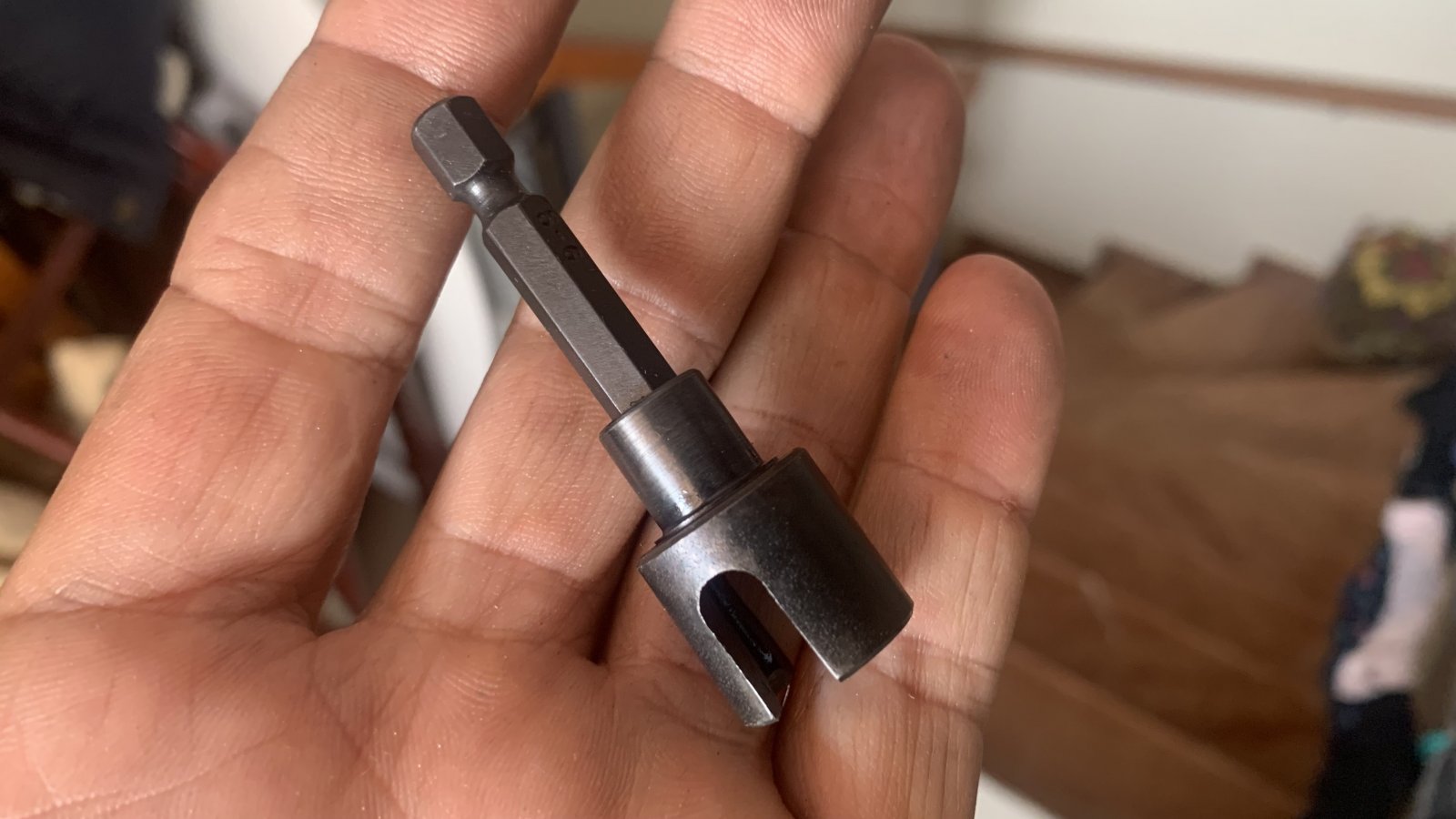

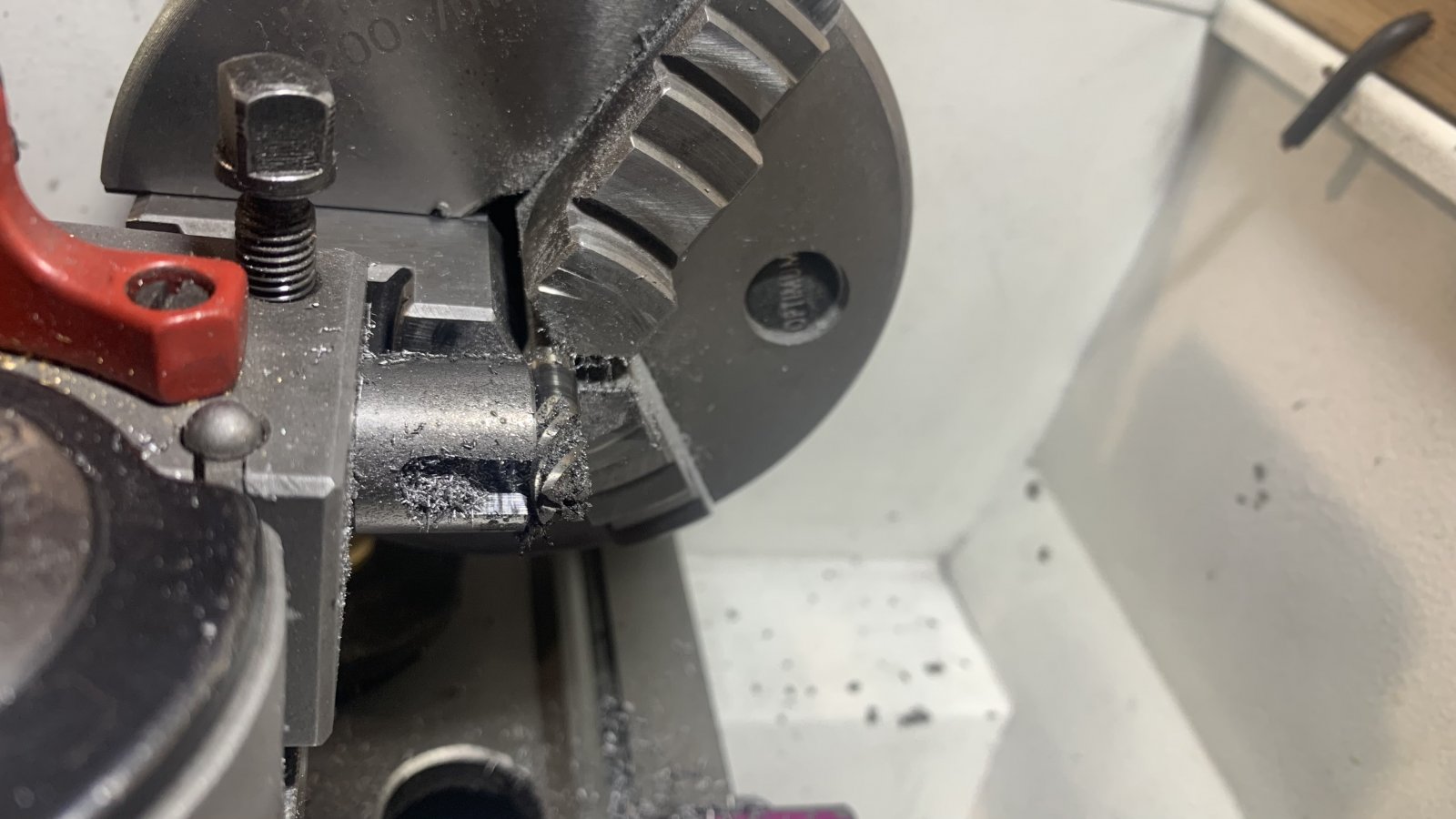

Σκέφτηκα οτι δεν έχω εργαλείο για να βιδώνω/ξεβιδώνω τέτοιους γάντζους και, ενώ θα μπορούσα με ένα κατσαβίδι πχ να λυπσω το πρόβλημα σήμερα, αποφάσισα να φτιάξω ένα στα γρήγορα.

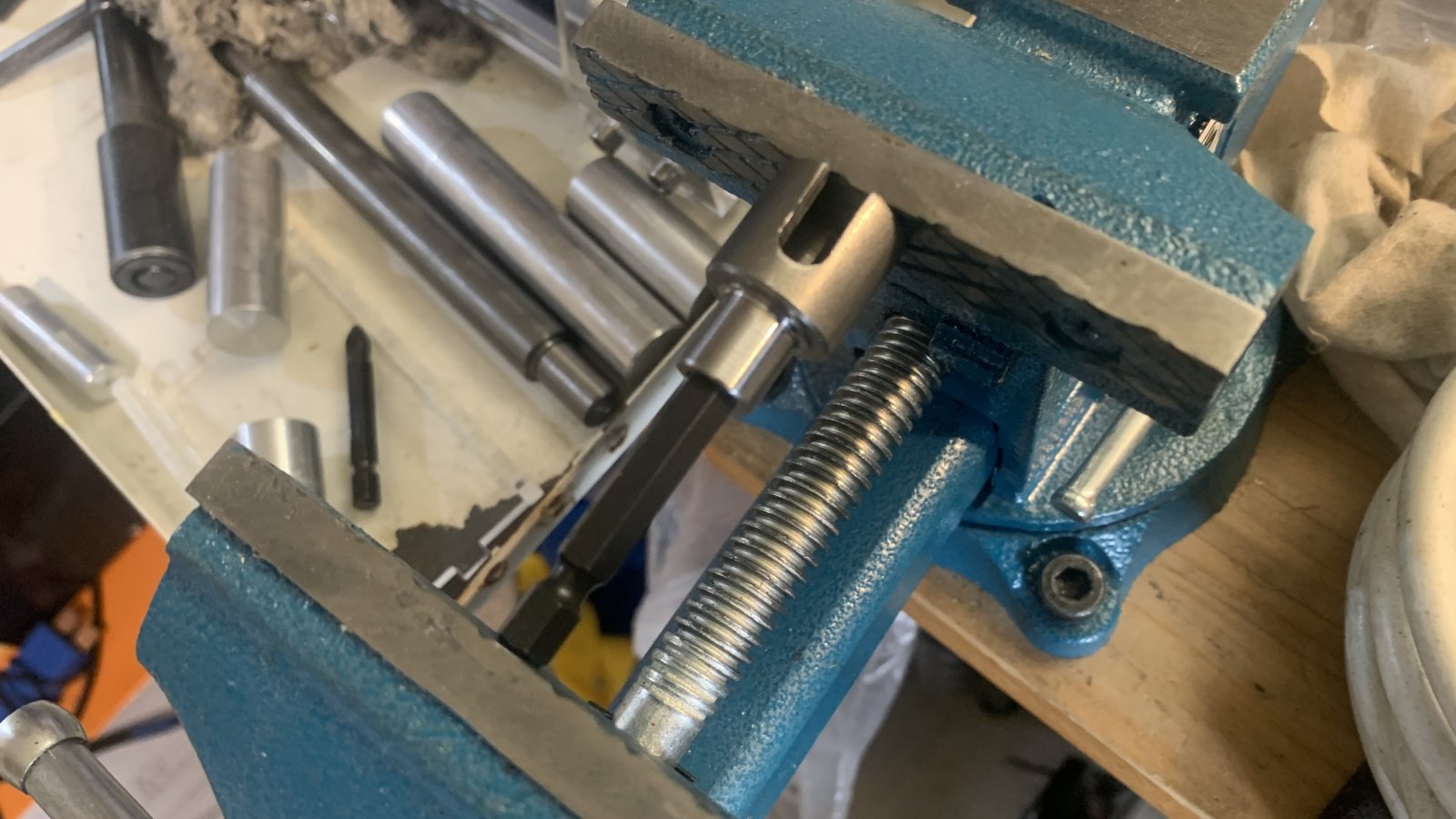

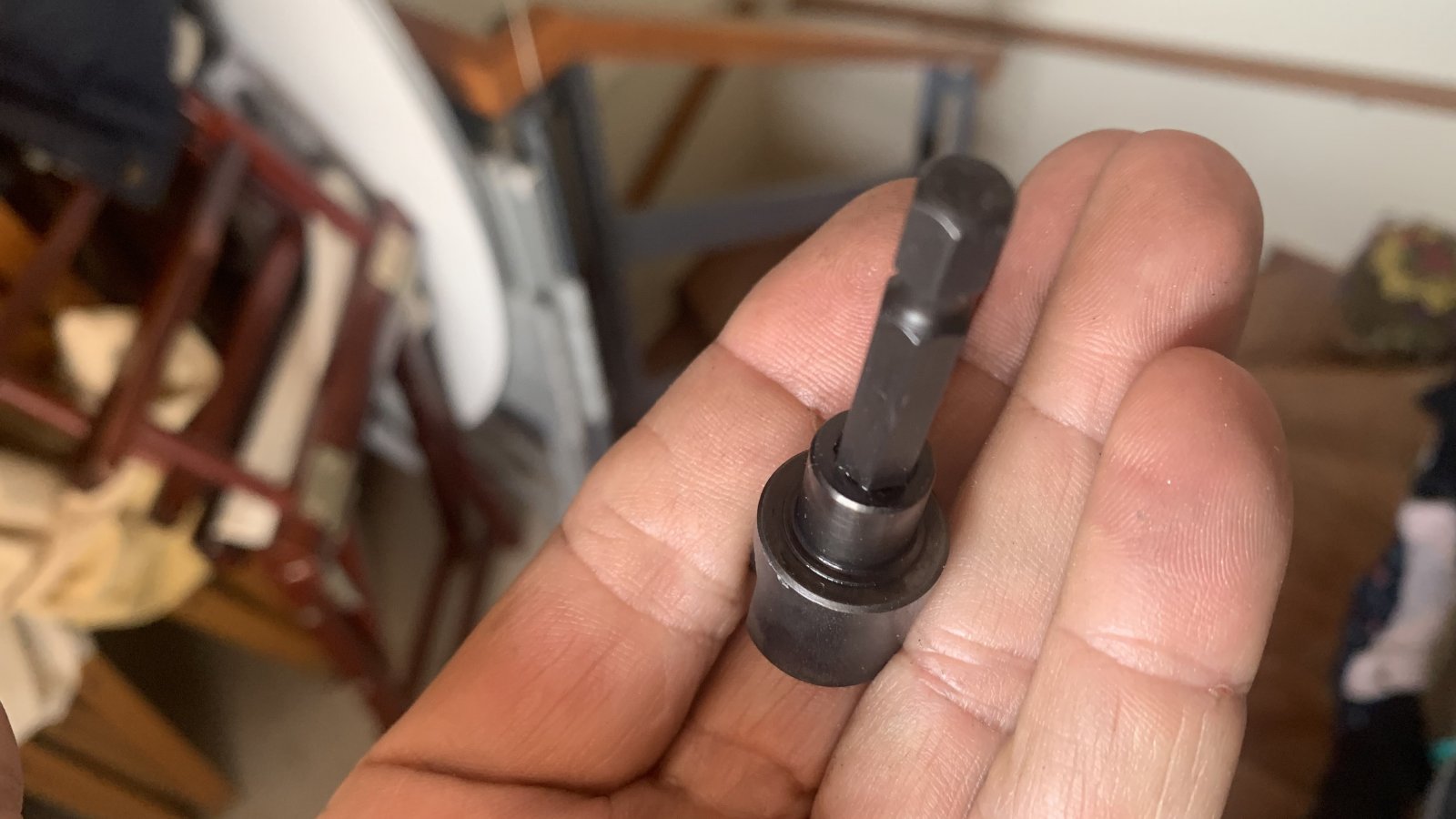

So far so good, σε ένα μισάωρο περίπου έτοιμο το «εργαλειάκι».



[Babis K.]

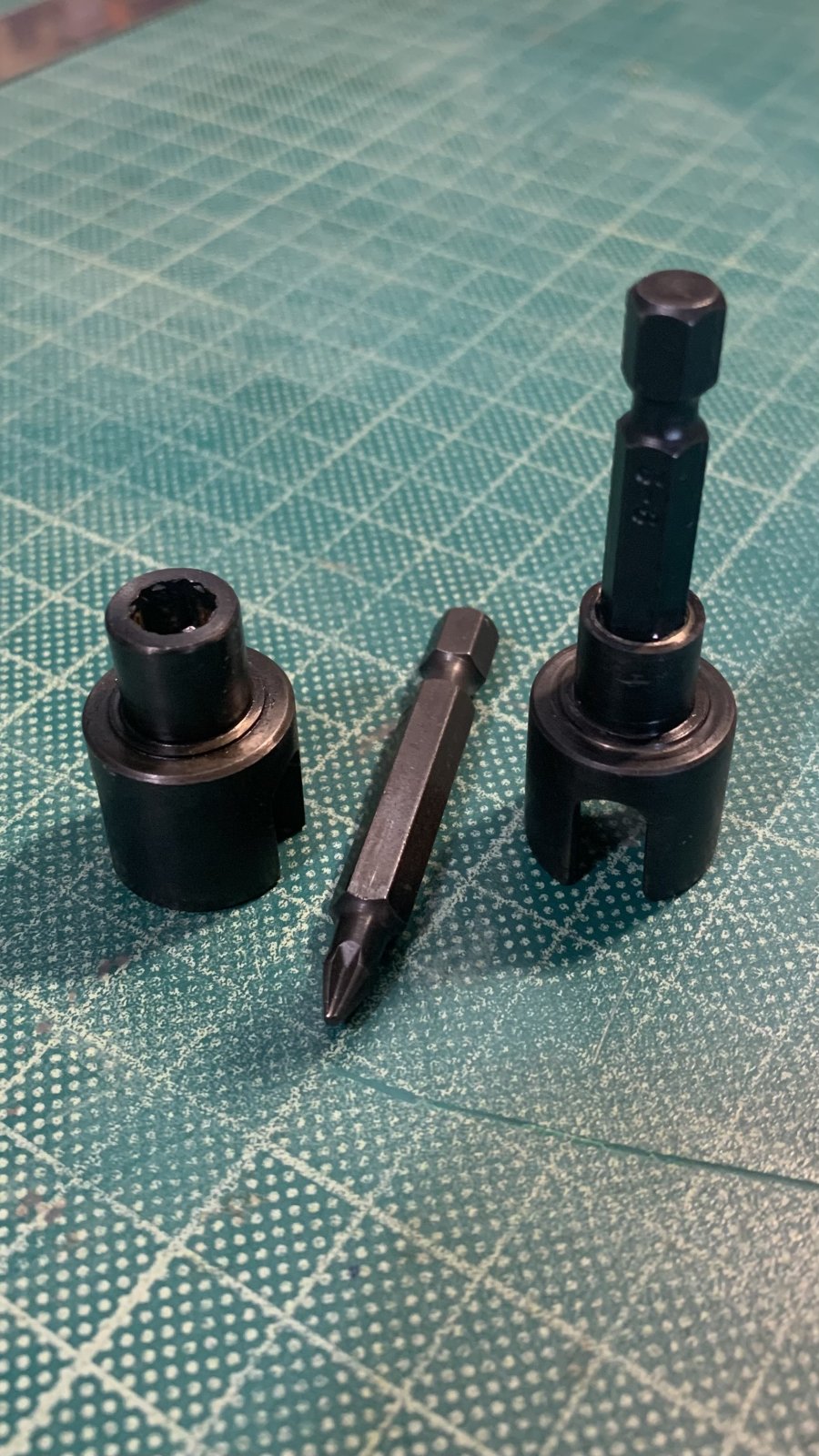

Επειδή χρειάζομαι και στο χωριό έφτιαξα κι ένα δεύτερο.

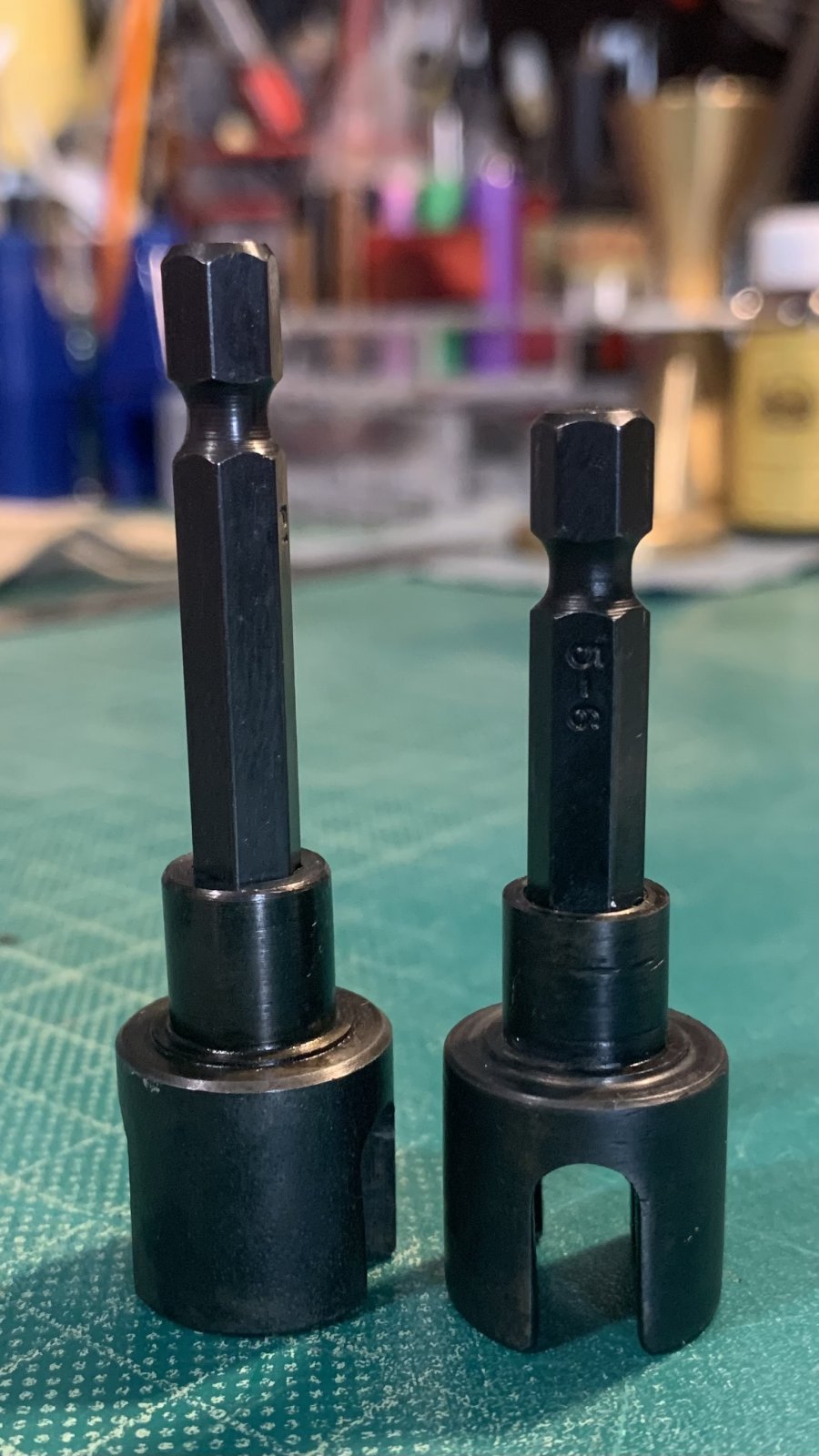

Σκέφτηκα όμως οτι δεν υπάρχει λόγος να χαλάσω κι άλλο μπιτάκι κόβοντας το κι έφτιαξα μόνο την hex υποδοχή για να μπορεί να χρησιμοποιηθεί σαν άξονας οποιοδήποτε μπιτάκι, αρκεί η μύτη του να μην είναι πιο χοντρή απ’το υπόλοιπο στέκεχος.



[Χιωτης]

Ωραια αυτα τα bits για γαντζους αλλα το προβλημα ειναι οτι σχεδον παντα, σε καποια στιγμη σε καποια μεγεθη γαντζων, γλυστρανε.
Οχι τοσο ο τυπος που εφτιαξες στον τορνο οσο το αλλο που ειναι πιο διαδεδομενο.

Το κατσαβιδι που ειπες ειναι η καλυτερη λυση γιατι ειναι η πιο απλη και δουλευει παντα...
Ακομα και ενας αλλος γαντζος πιασμενος στο τσοκ του δραπανου κανει καλη δουλεια για να βιδωσεις αλλους γαντζους.

Χτες παντως ζηλεψα με την κατασκευη σου και τυπωσα ενα τετοιο bit στον 3D printer το οποιο φαινεται πολυ γερο!!
Επισης χαλασα και δυο ειδη κοπτικων για να τα διαμορφωσω σε bits βιδωματος γαντζων και πεταλουδων, να δω ποιο δουλευει καλυτερα



[Σωφρον]

Τους στρογγυλοποιημενους γαντζους τους βιδωνεις/ξεβιδωνεις ευκολα με ενα παλιο κλειδι πορτας. Περνας το γαντζο στην τρυπα του κλειδιου
Επισης ευκολα φτιαχνεις ενα πχ 13αρι καρυδακι με στελεχος, αφου του κανεις μια εγκοπη για να μπαινει ο γαντζος
Ομως ολα τα παραπανω ειναι χοντροδουλειες ...



[Babis K.]

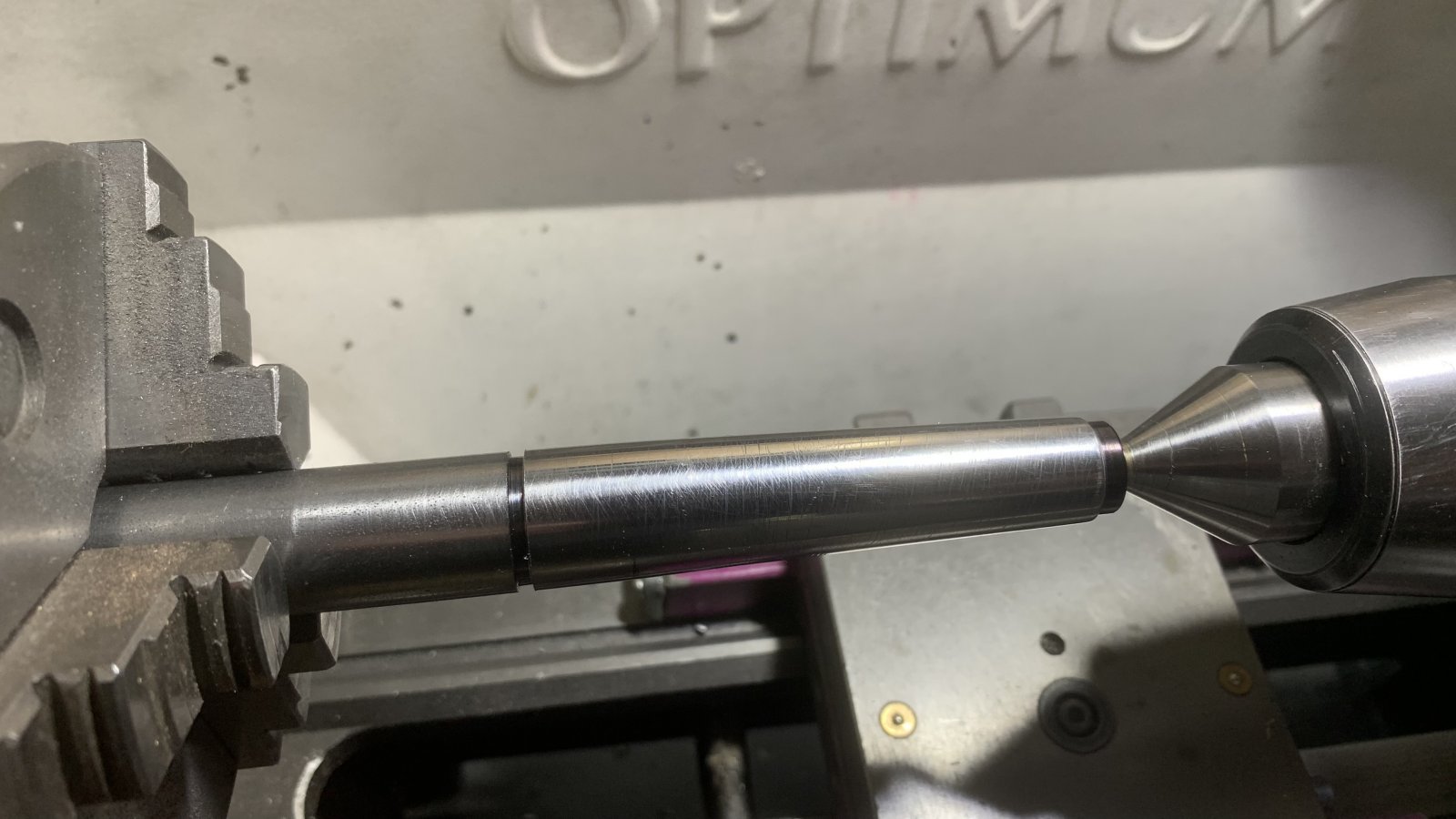

Σήμερα ήθελα να φτιάξω μια πόντα ΜΤ2 για την κουκουβάγια.
Εύκολη δουλειά σχετικά αλλά θέλει πολύ προσοχή στην κλίση, αν δεν δώσεις τις σωστές μοίρες ακριβώς θα κάνεις μια τρύπα στο νερό.

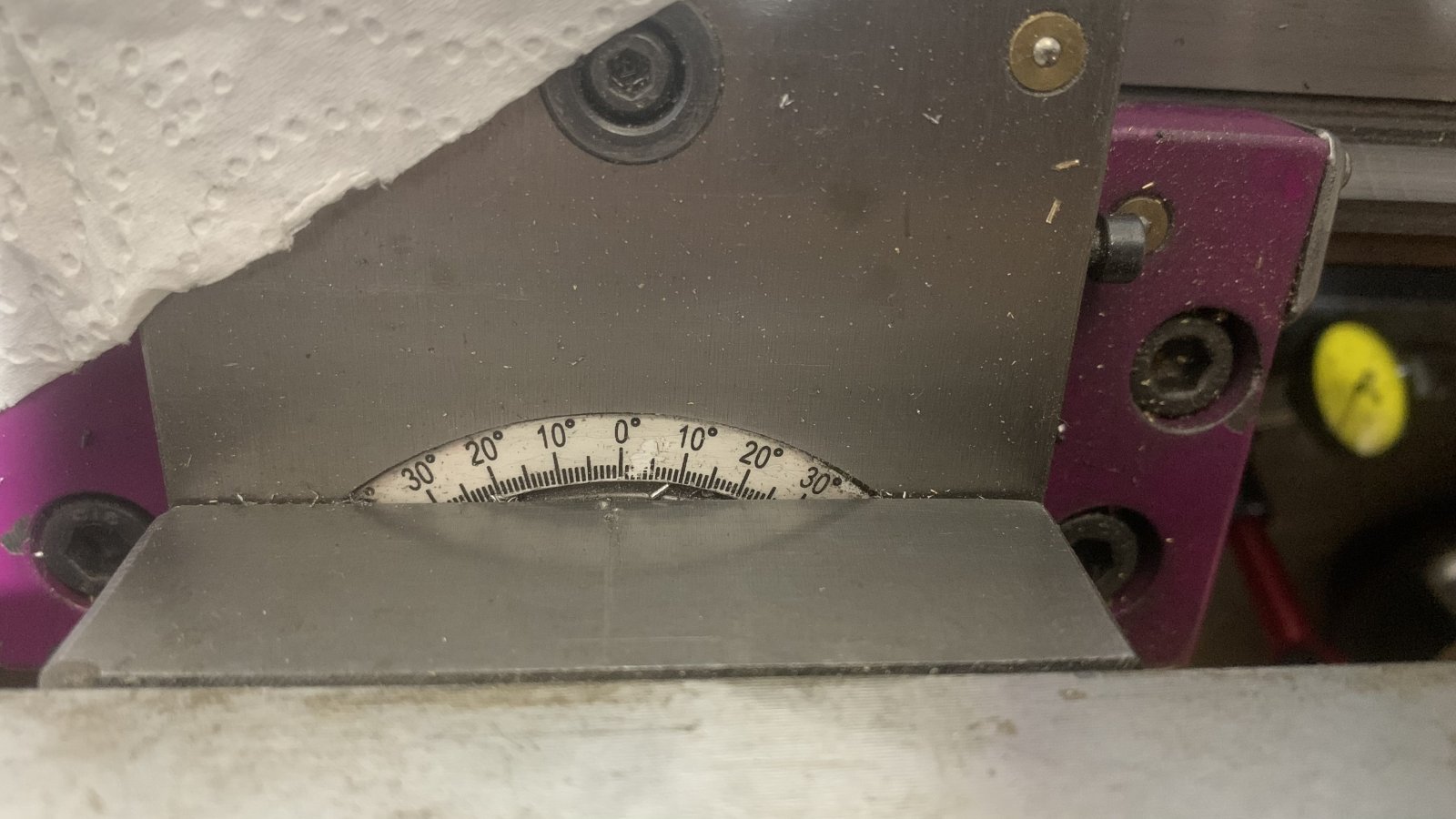

Αυτό μπορεί να ακούγεται εύκολο αλλά δεν είναι, πως θα δώσεις 2,86 μοίρες σ’ένα ερασιτεχνικό τορνάκι με αυτό το μοιρογνωμόνιο;


Η μόνη λύση είναι η αντιγραφή.

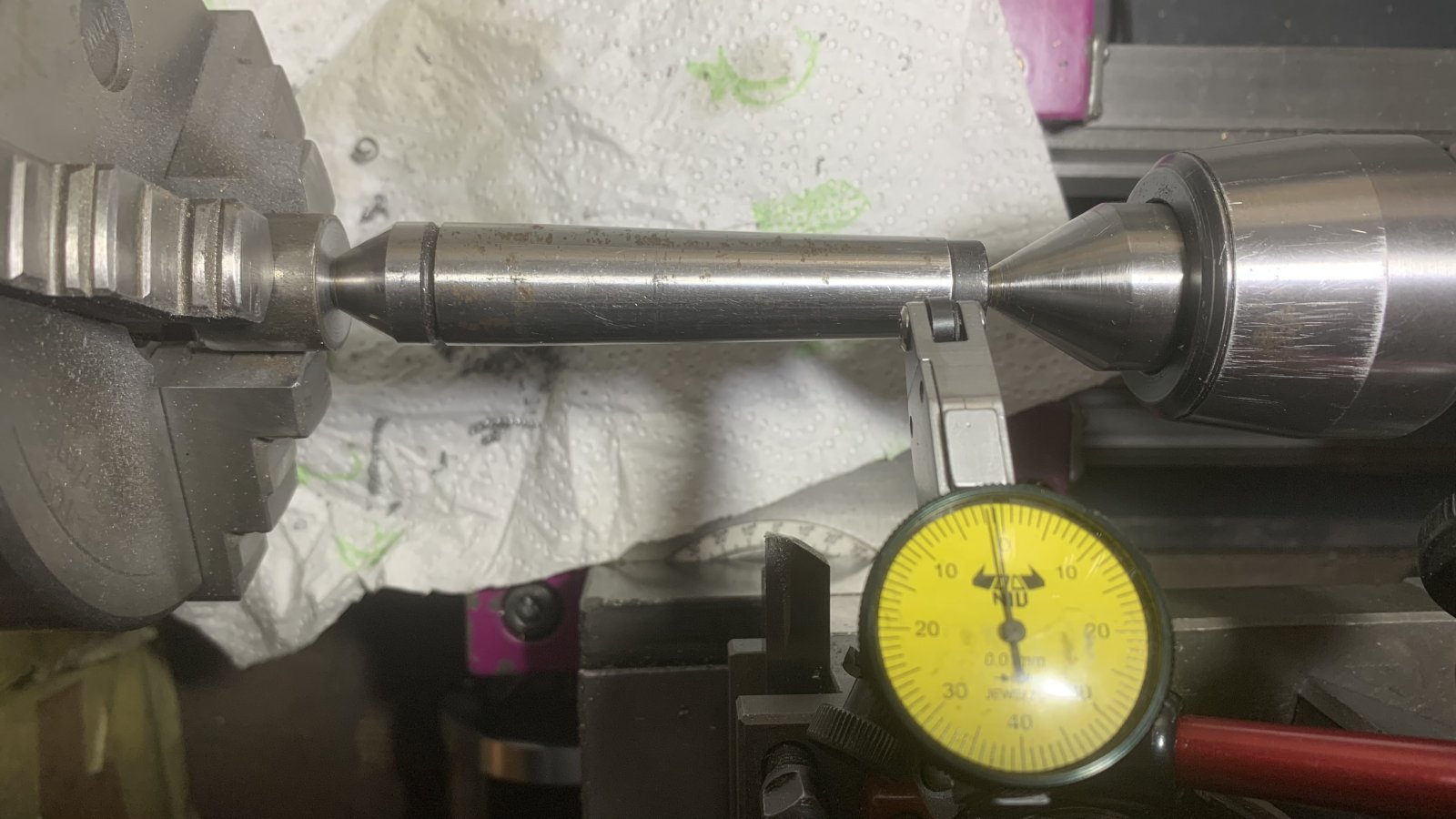

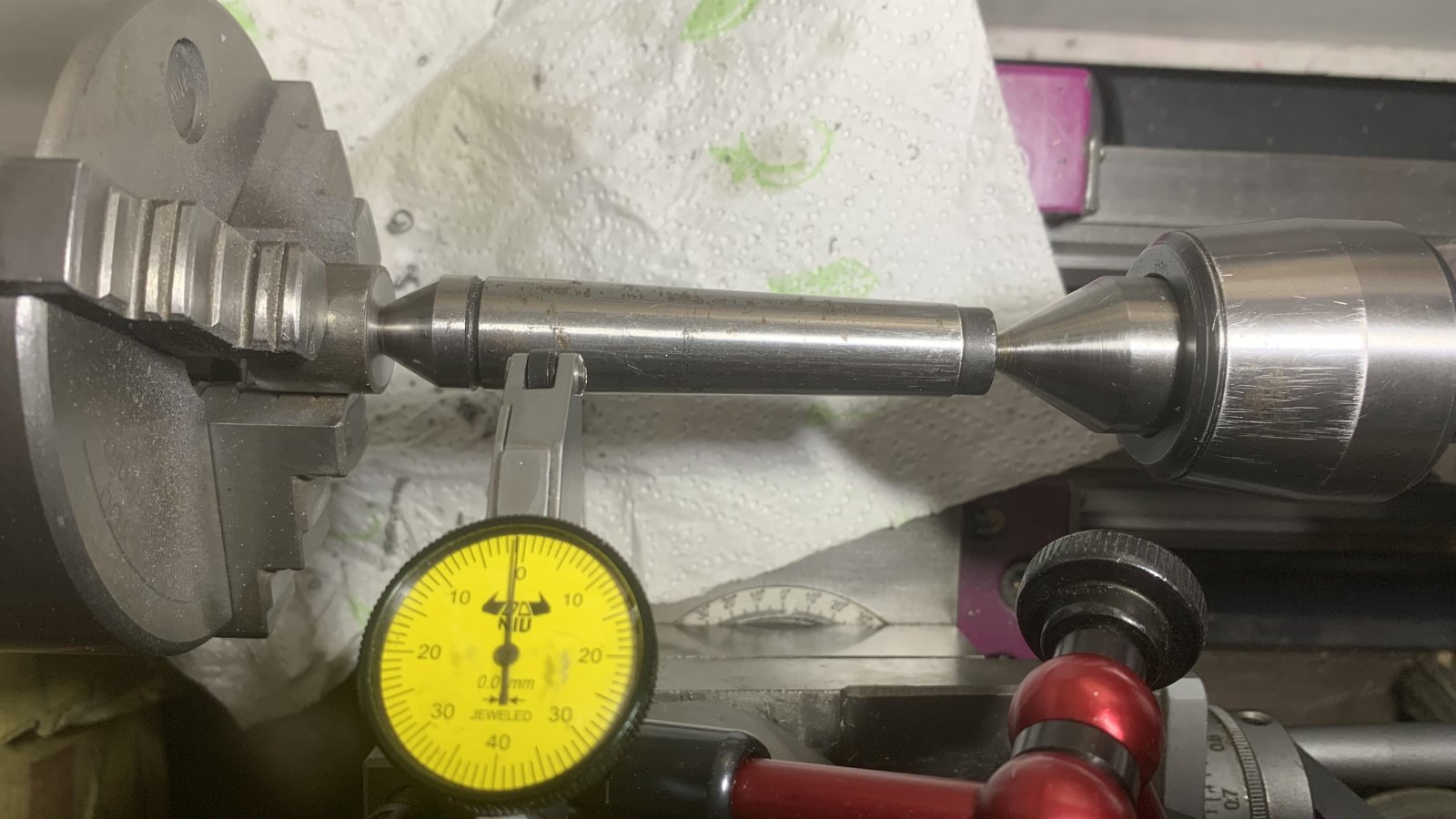

Κι εδώ πιάνει δουλειά το ρολόι γράφτη.

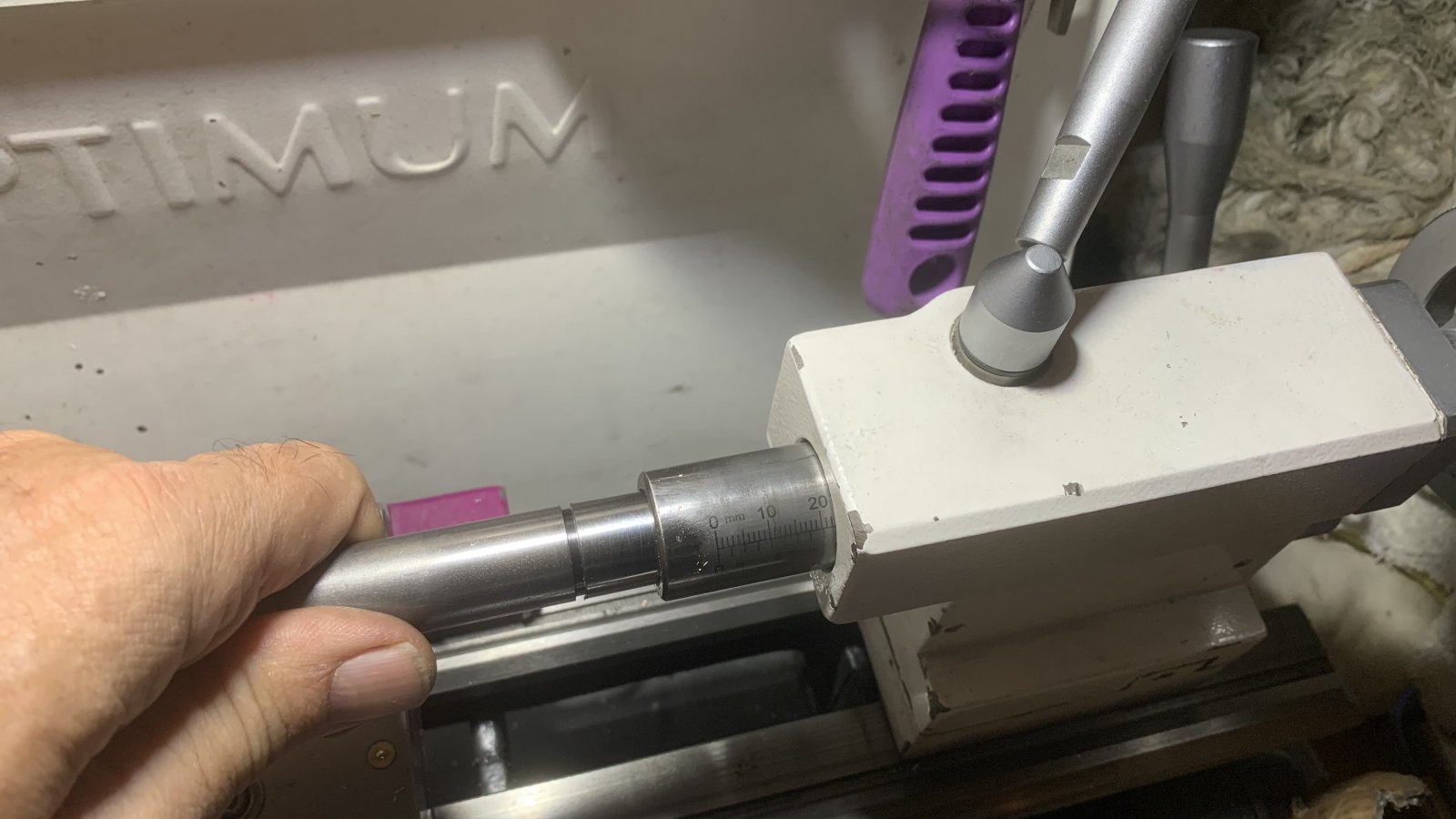

Μετράς ώστε αρχή και τέλος να είναι στό μηδέν και εκεί σφίγγεις καλά το μικρό σεπορτάκι του τόρνου που τώρα έχει πάρει ακριβώς τις μοίρες της εργοστασιακής πόντας.



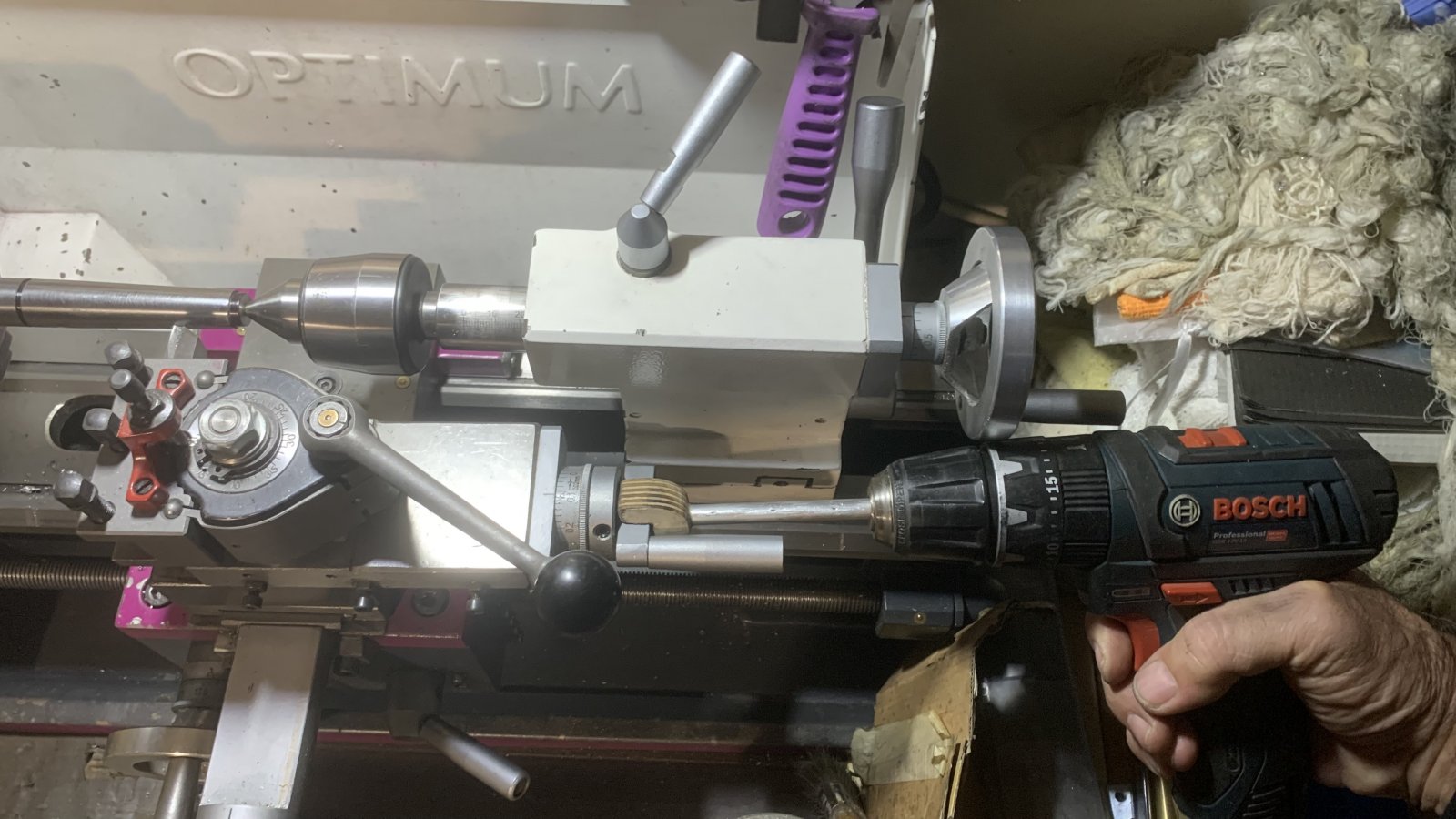

Κλειδώνεις το μεγάλο σεπόρτι και δουλεύεις μόνο το μικρό σεπορτάκι που έχεις ρυθμίσει τις σωστές μοίρες και κινείται με αυτοσχέδια αυτόματη προώθηση

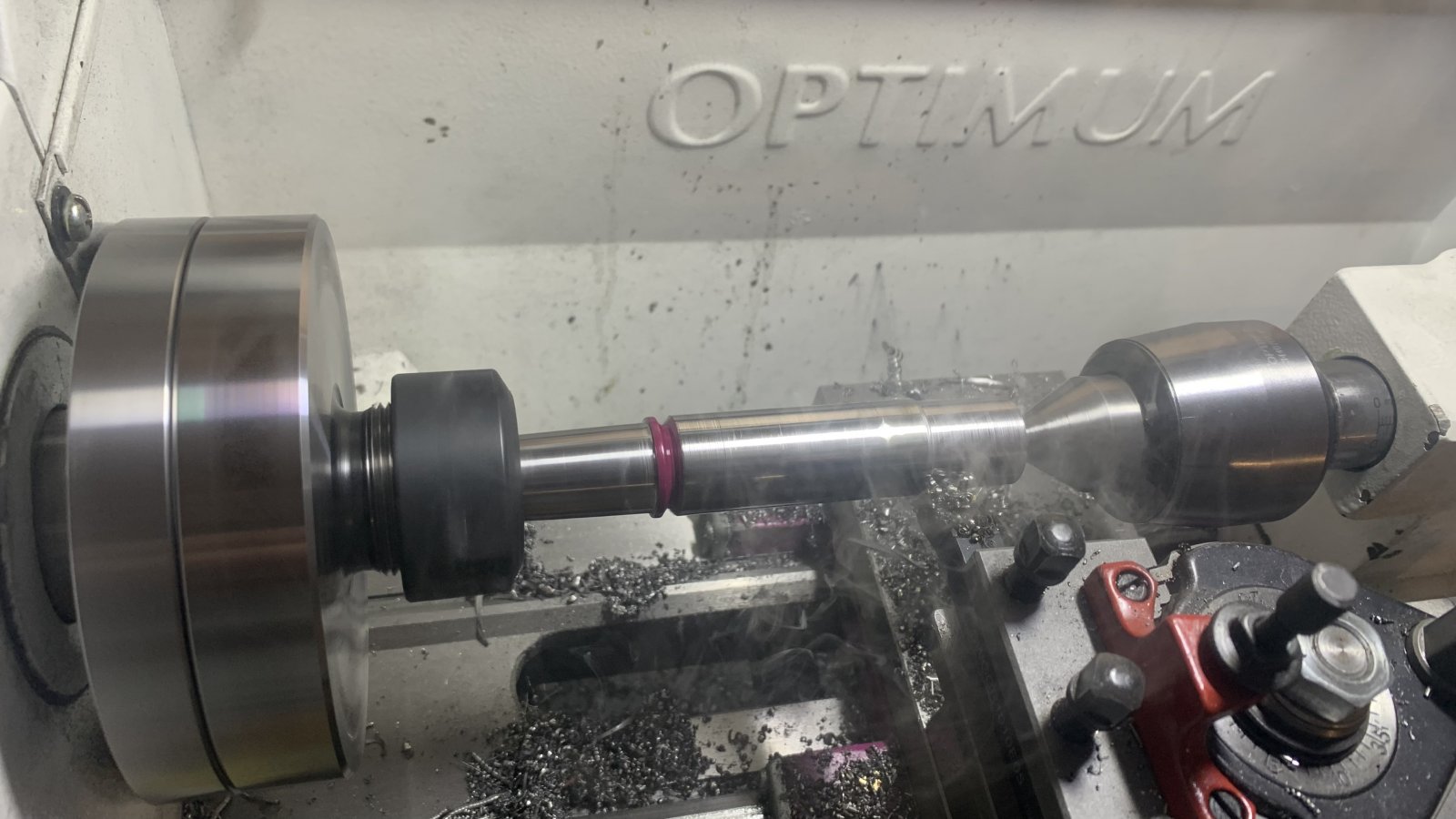

Μετά απ’αυτή τη προετοιμασία η δουλίτσα έγινε εύκολη, η πόντα φτιάχτηκε…



…και η δοκιμή δείχνει οτι πέτυχε απολύτως. Έγινε μασίφ.




Τέλος για σήμερα, όταν αποφασίσω και βρώ και το τσοκ που θα μπεί πάνω θα διαμορφωθεί και το μπροστινό μέρος ανάλογα.


Εν τω μεταξύ επειδή «τρέχει» και το άλλο μεγάλο project του διαιρέτη, μέχρι να παραλάβω την πλάκα με τις υποδιαιρέσεις συνεχώς θα κάνω αλλαγές.

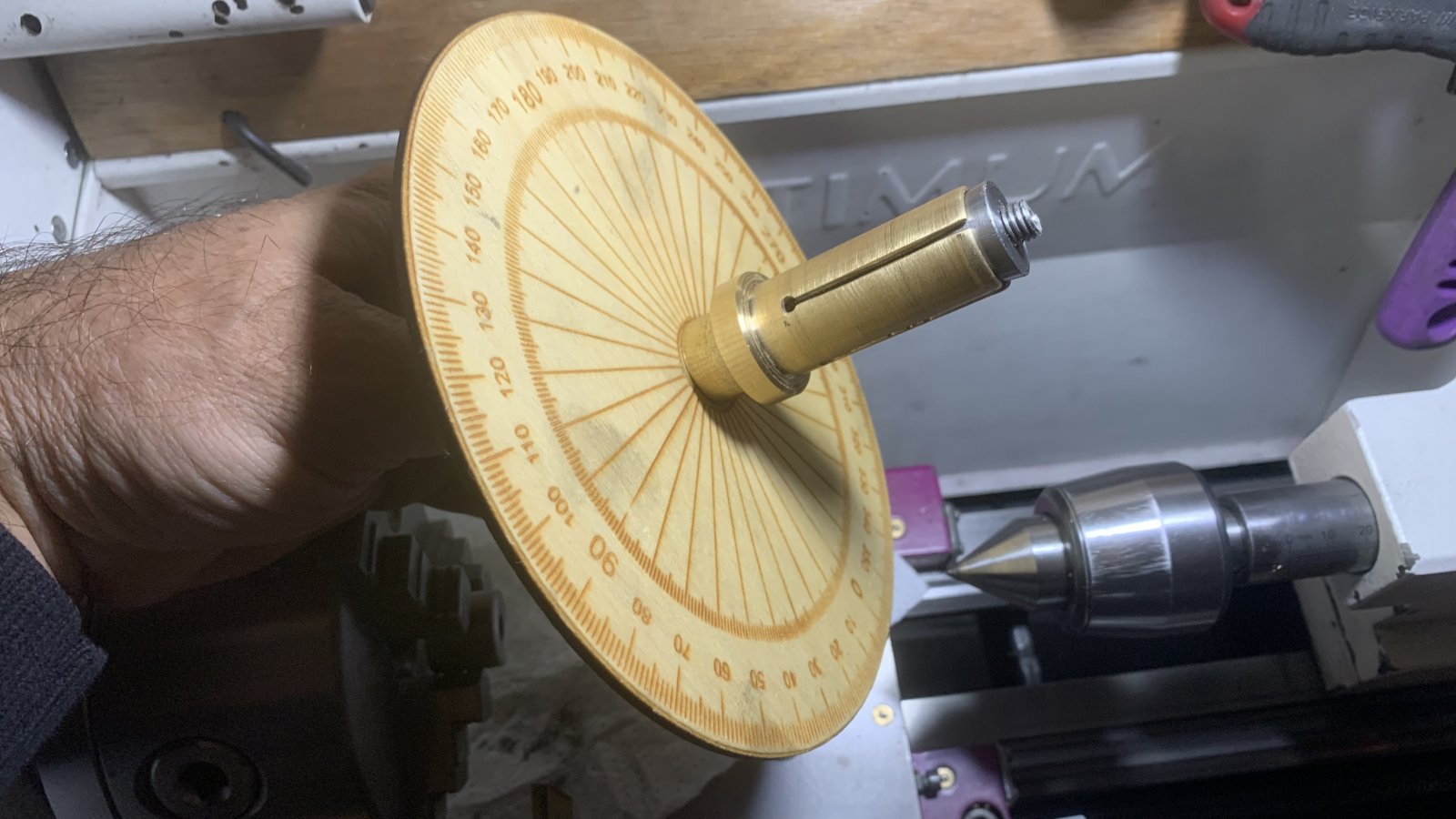

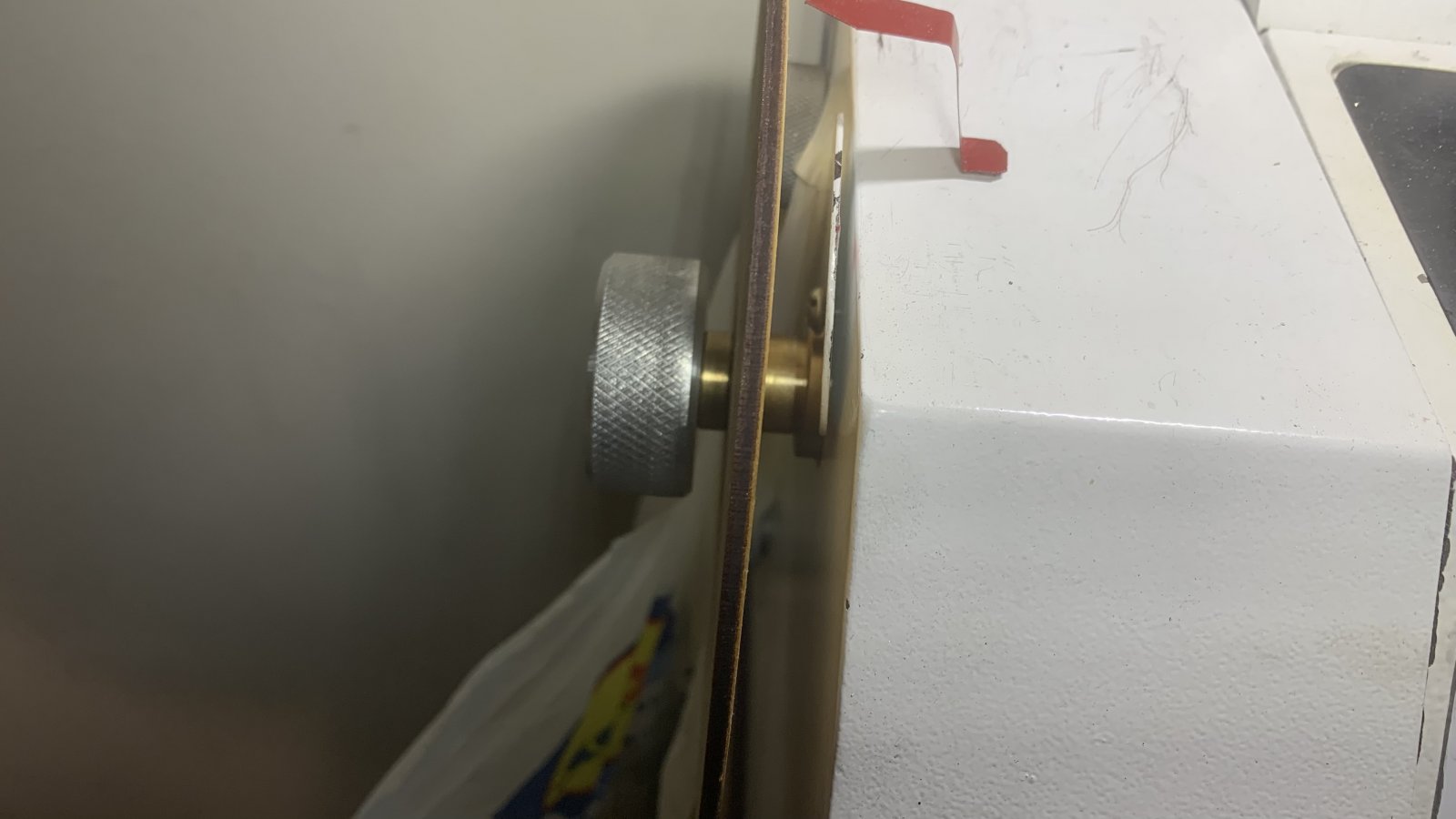

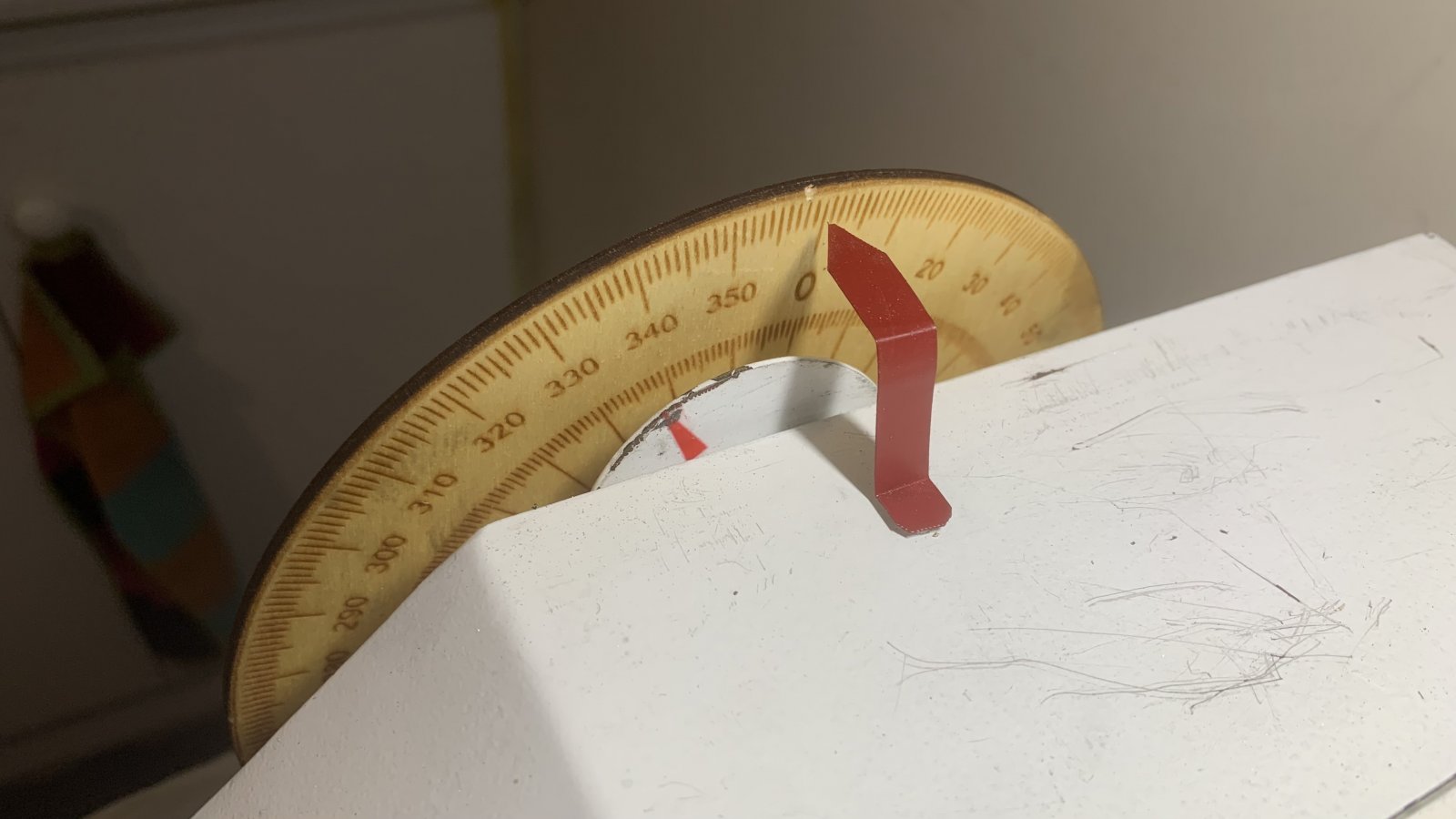

Δεν ήμουν ικανοποιημένος απ’την προηγούμενη κατασκευή κι έφτιαξα μία πιο καλή… Μέχρι την επόμενη.



[n_olympios]

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies



[nikfor]

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

Πόσο απλή ιδέα, αλλά πόσο εντυπωσιακό το αποτέλεσμα ε;
Τέλειο!

Γενικά ψάχνοντας έχω βρει τρομερές ιδέες - κατασκευές για τον τόρνο.
Έχουμε μέλλον ....



[Babis K.]

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

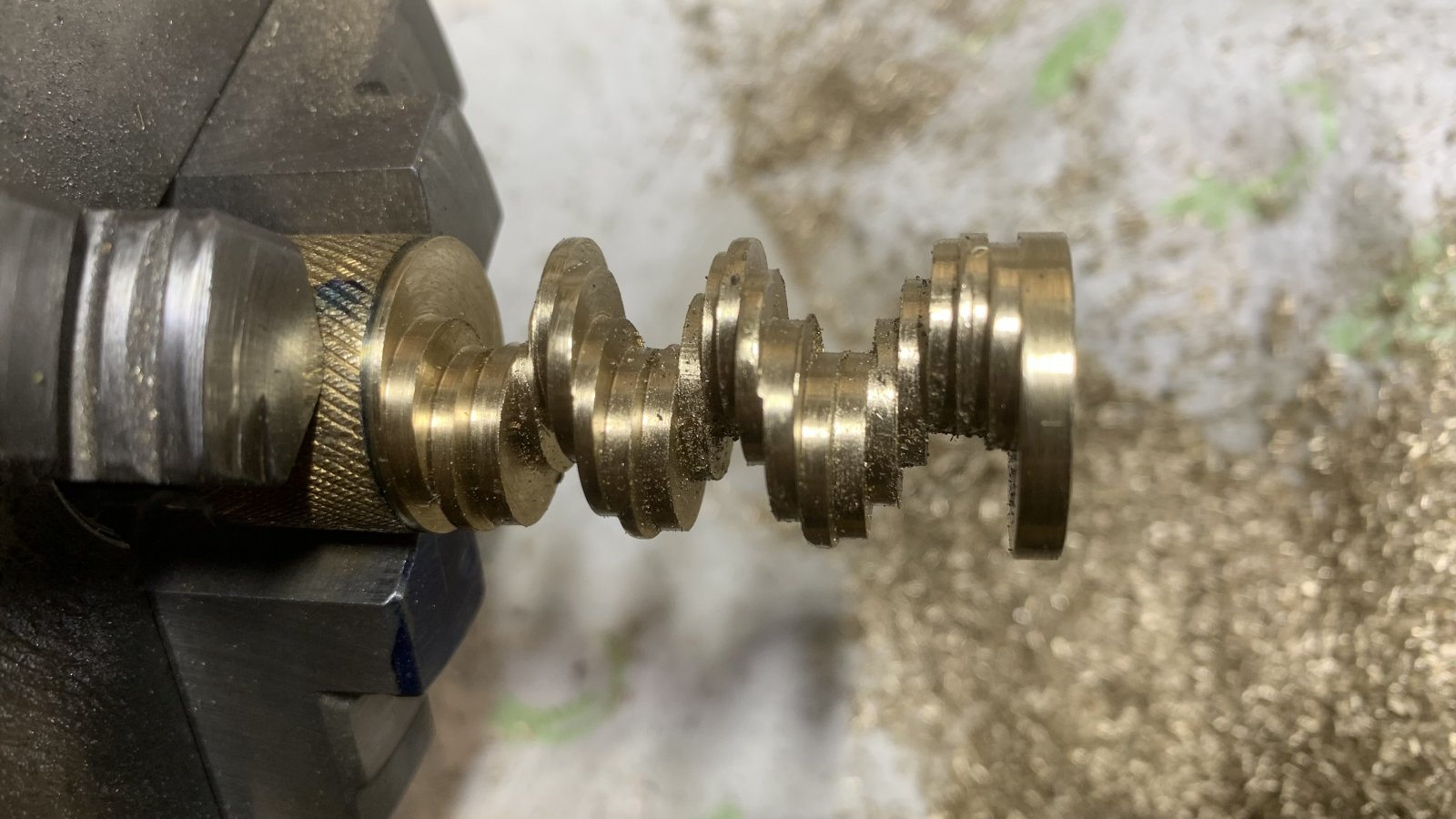

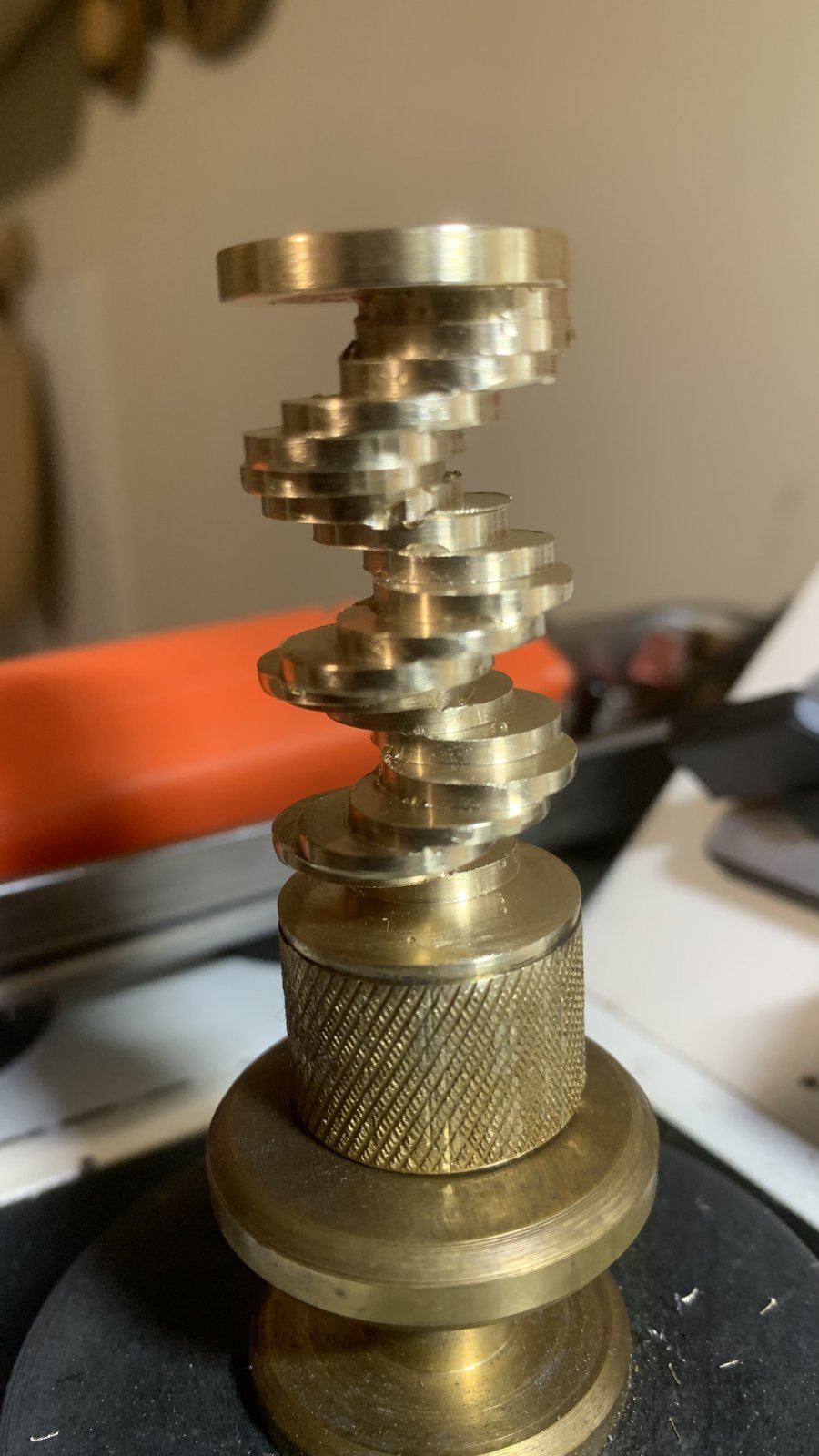

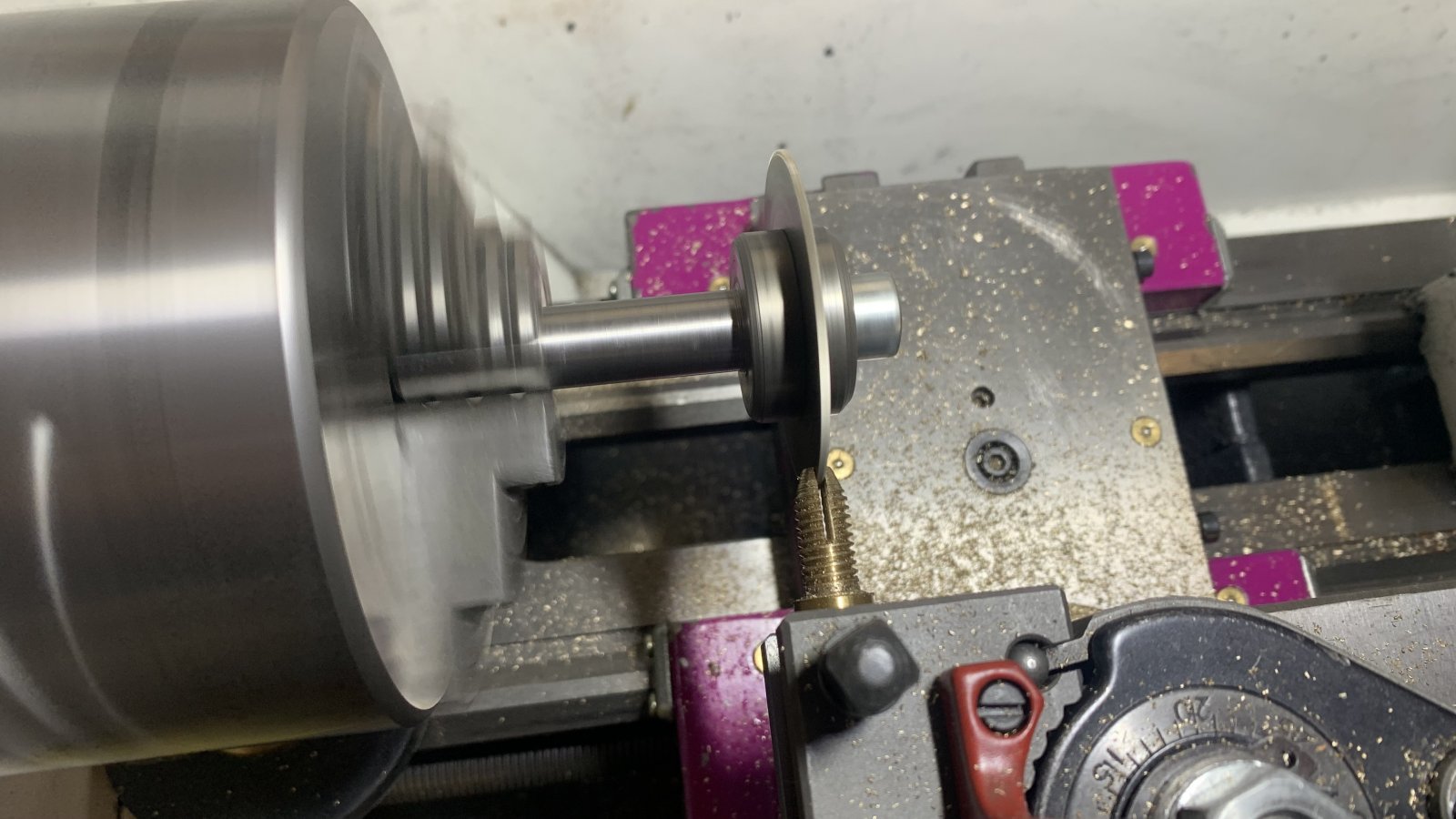

Είπα να κάνω κι εγώ την προσπάθεια μου, αφού άρεσε στο Νικόλα τι να τον κάνω;



[n_olympios]

Άλλο που δεν ήθελες να πειραματιστείς Μπάμπη! Μούρλια βγήκε και το δικό σου!

Έβαλα ενδεικτικά το συγκεκριμένο video, θεωρώντας πως το συγκεκριμένο κανάλι έχει αρκετά ενδιαφέροντα. Το ανακάλυψα μόλις χθες, δεν το έχω ψάξει ακόμα.



[Babis K.]

Εγώ το έκανα πολύ γρήγορα, στις 9 είμαστε καλεσμένοι και στις 6 βαριόμουν υπερβολικά να περιμένω άλλες 3 ώρες

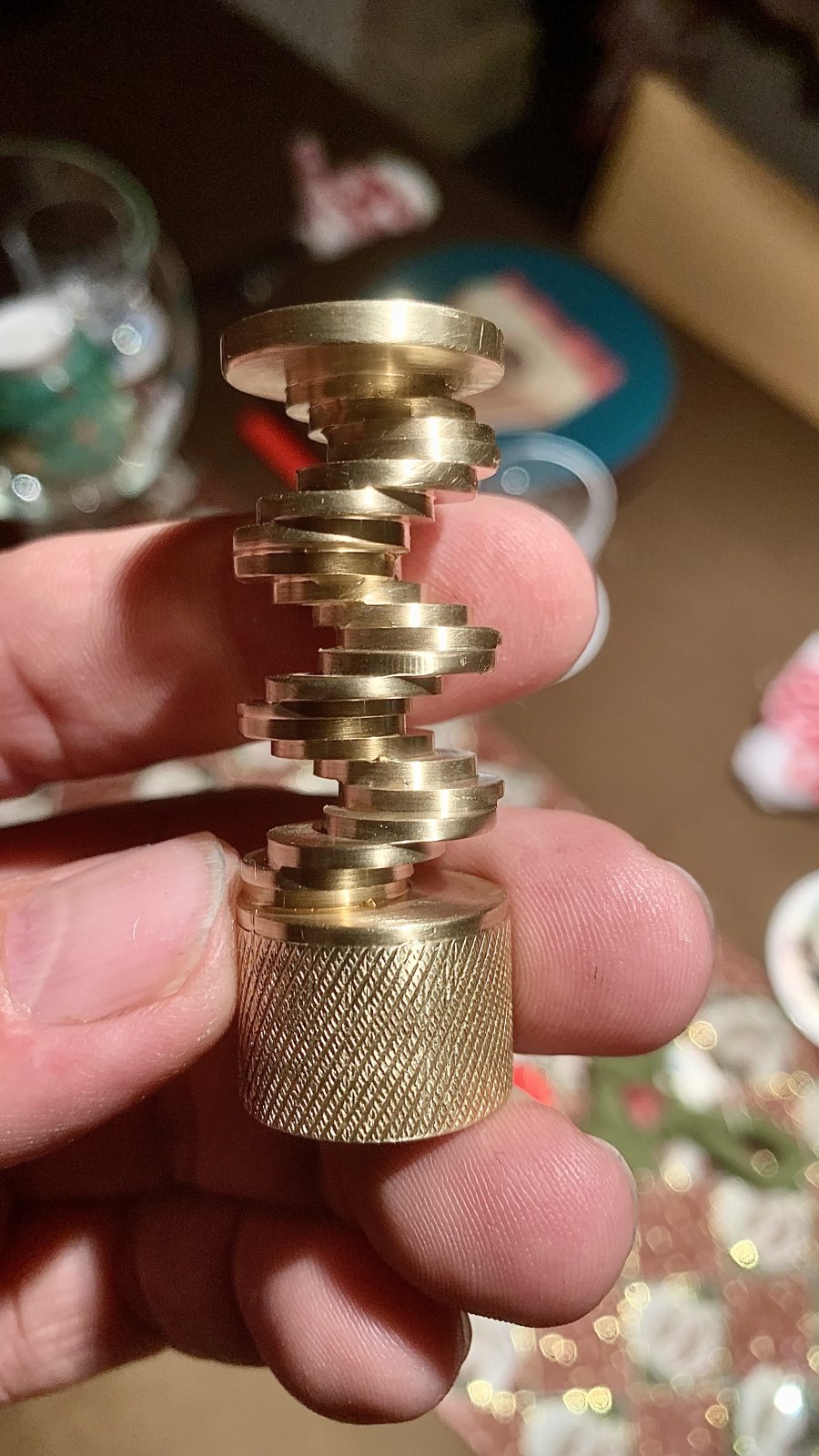

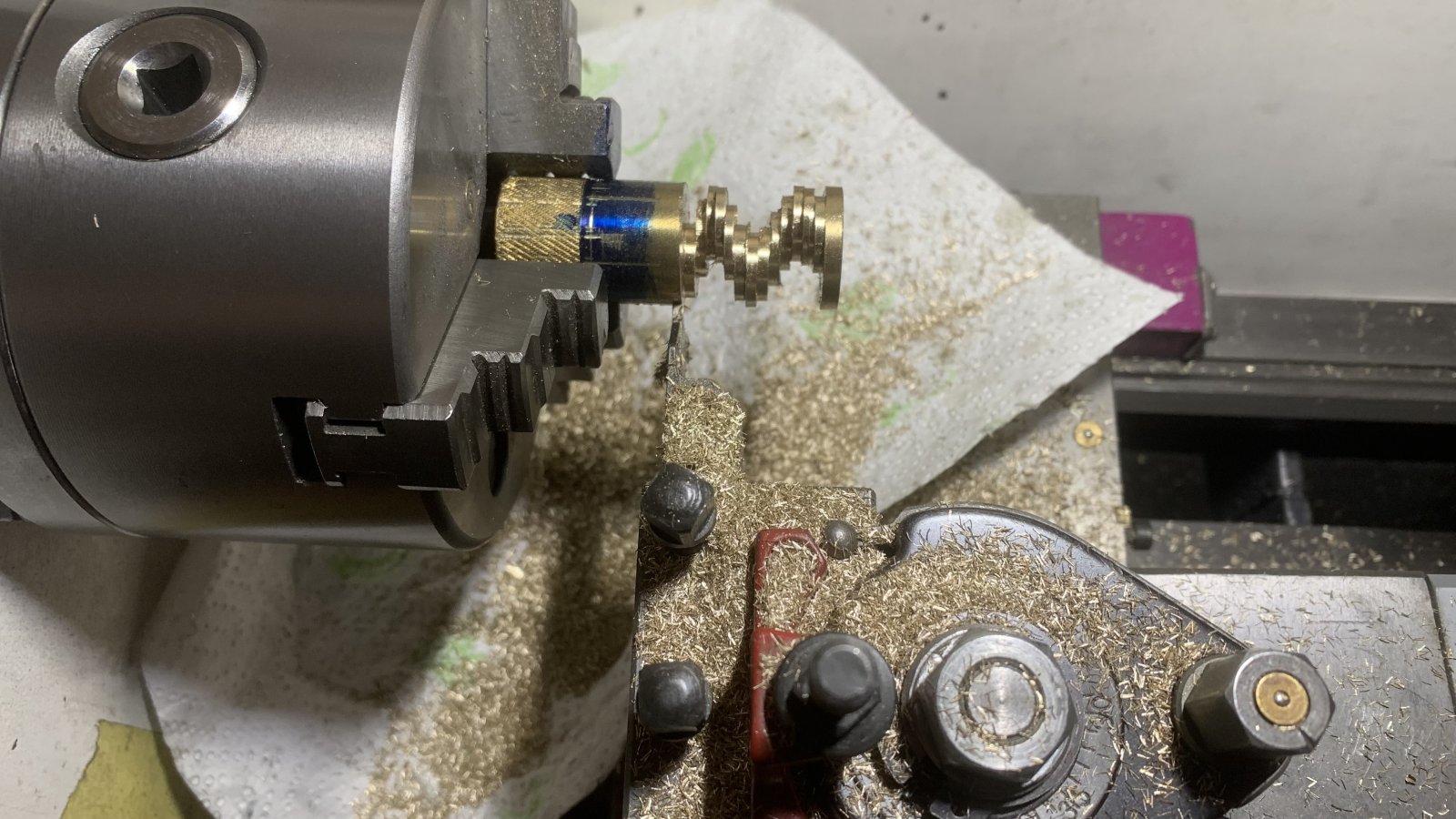

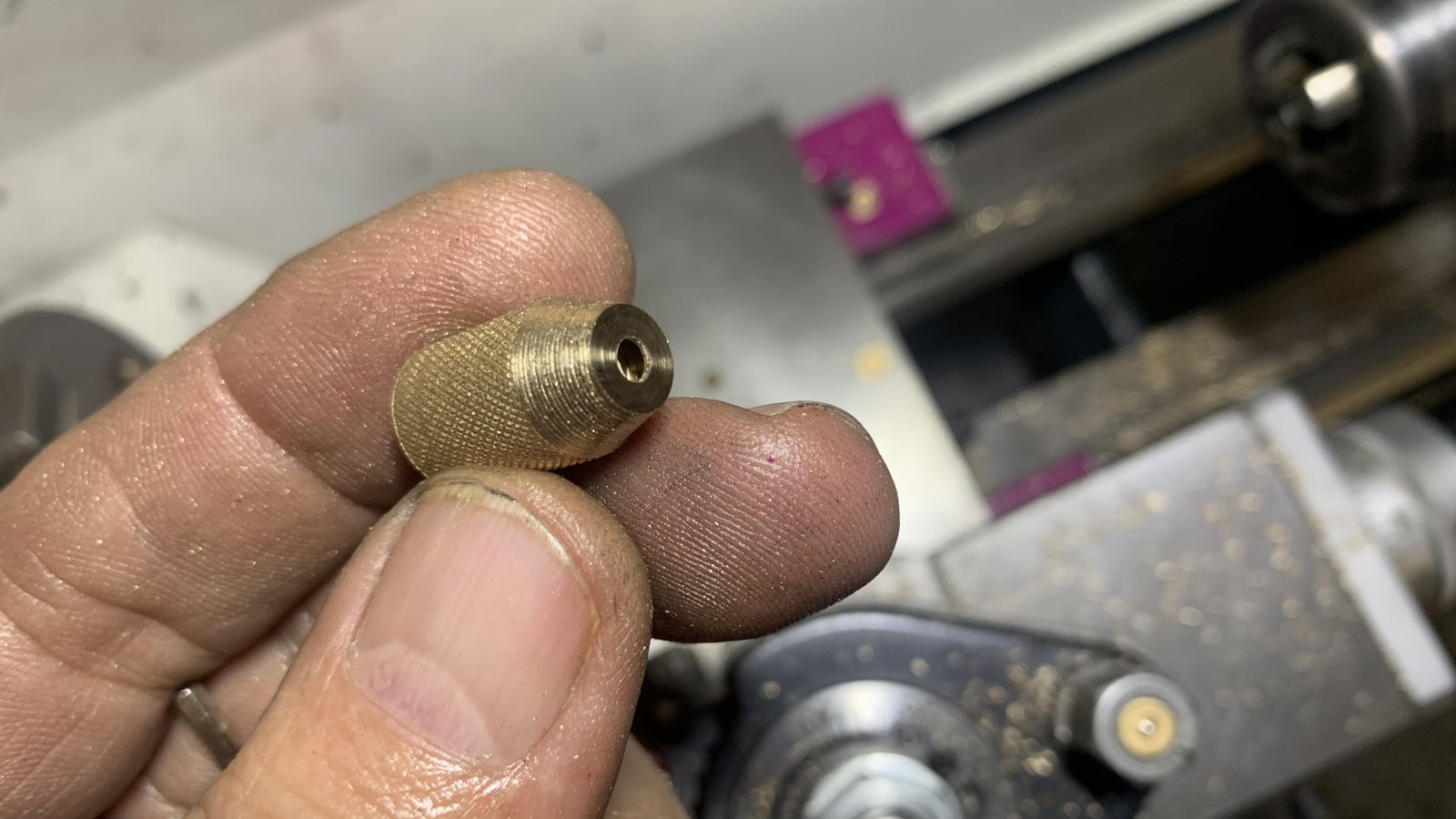

Με διαφορετικές μετρήσεις βγαίνει και διαφορετικό αποτέλεσμα. Αυτός έχει κάνει πιο μικρούς κύκλους που δείχνει πιο εμφανή τη σπείρα.
