Οδηγός Ισχυρών Φακών Cree LED

[Antonis_Maestros]

Πολύ καιρό έχω να δημοσιευσω και εδώ και στο Blog λόγω μεγάλου φόρτου εργασίας , και μιάς και έγραψα στο Blog
τα δημοσιευω και εδώ.
Χαιρετισμούς σε όλους του χρήστες !


2024 Luminus SFT - 40 Gen 2

Κυκλοφόρησε το καινούργιο SST-40 Gen 2 από την Luminus , 15% καλύτερο efficiency Lm/Watt , 10% καλύτερης απόδοσης σε
Lumen αλλά και 25% μεγαλύτερης ισχύος από τον προκάτοχό του SST-40 που μπορεί να φτάσει και στα 12 αμπέρ τροφοδοσία
κάτω από καλό σώμα ψύξης.

To forwards voltage είναι αρκετά υψηλότερο που το καθιστά ικανό να αντέξει σε direct mosfet driver με ισχυρή μπαταρία όταν
στα 4V & 12Α μπορεί να δώσει τα υπερβολικά 3600 Lumen και λόγω της ιδιότητάς του σαν Hi Density 4mm² εύλογα θα ξεπεράσει
και τα 400 KCd στον αντίστοιχο reflector !

Στον παρακάτω πίνακα υπάρχει και συγκριτικό με το SFT-40.

2024 Cree XLamp 3V XHP70.3 Hi 6500K

Μετά τον κορεσμό των φθηνών και άχρηστων Κινέζικων 7070 Led 3V ισχύος που το efficiency τους είναι απλά για να καίνε
ρεύμα χωρίς λόγο με υψηλούς συντελεστές θερμοκρασίας , αποφάσιζε και η Cree να βγάλει στην κυκλοφορία τα νέα 3V 7070
που τα σπάνε σε επιδόσεις , ο λόγος για τα 3V XHP70.3 HD & Hi Density Dedome , όπου πιά με μόνο 18Α στα 3V , σπάνε το φράγμα
των 7000 Lumen με μία μονή μπαταρία λιθίου ισχύος , όταν το καλύτερο 7070 Κινέζικο απαιτεί 30 αμπέρ και ένα κιλό αλουμίνιο ...
Το δε εξαιρετικό είναι ότι στα 18Α το forwards voltage είναι πολύ χαμηλό , 3,21V που μπορεί να τα δώσει και μία μπαταρία
λιθίου >20 mΩ εσωτερικής αντίστασης !
Το δε efficiency πραγματικά στα ύψη , κανένα led στον κόσμο δεν έχει στα 3V/18A 123 Lumen/Watt.
Επιτέλους και η δυνατότητα με ένα φακό τσέπης μιάς μπαταρίας να πάρουμε smooth δέσμη flood σε κάποτρο και όχι τετράδες
plus Led με μικρά κάτοπτρα και ασύμμετρο spill.

Το μόνο πρόβλημα είναι ότι στο Hi Density 70.3 της πρώτης σειράς παραγωγής καίγεται η φωσφορική επίστρωση πάνω απο 19Α
και 7200 lumen , πράγμα που δεν υφίσταται στο HD version με Dome.
Επίσης ο direct mosfet driver εδώ δεν υφίσταται σαν λύση γιατί στα 4 V το ρεύμα θα ξεφύγει των 30Α άν τροφοδοτηθεί από
ισχυρές μπαταρίες , άρα απαιτείται σοβαρός buck mosfet driver.

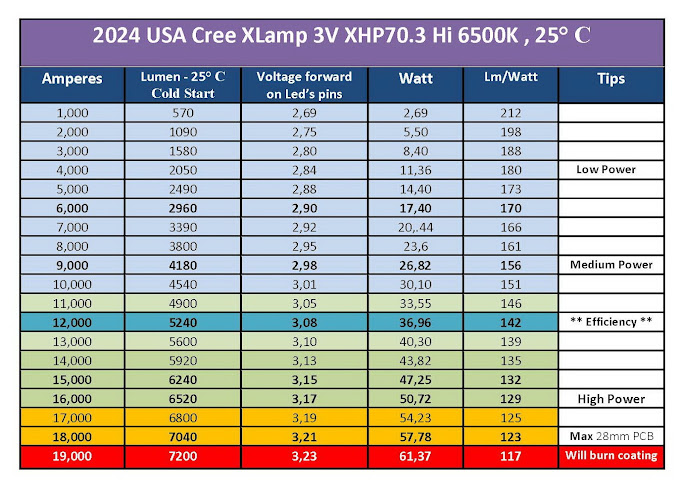

Αρχικά δείχνω τις μετρήσεις στο XHP70.3 Hi dedome



[Antonis_Maestros]

Είχα καιρό να ποστάρω κάτι , οπότε μιας και έκανα benchmark τα νέα Luminus SFT Series θα παρουσιάσω
το πλέον high density από αυτά που είναι το SFT-25R το πιο ικανό να περάσει τα 300.000 Cd σε έναν thrower.
Εχω αρκετές φορές αναφέρει ότι αυτό που χαρακτηρίζει ένα high density led είναι η επίπεδη dome-less
φωτοεκπέμπουσα επιφάνεια που τελευταία όλα βγαίνουν dome-less , αλλά το πιό χαρακτηριστικό είναι τα
πολλά lumen στην όσο δυνατόν μικρότερη φωτοεκπέμπουσα επιφάνεια chip die.

Τα υποψήφια για ένα ασφαιρικό zoom thrower ή κανονικού μεγάλου smooth reflector εκτός του SFT-25R είναι πρώτα
το Osram boost 2mm² LES που θα δώσει 1950 Lm στα 8Α , το SFT-40 Gen2 & SFT-42R που στα 8Α θα δώσουν κοντά
3000 Lm αλλά το πρώτο είναι 4mm² και το δευτερο 4,2mm² , άρα τα μισά Cd από τα άλλα 2 στο ίδιο ρευμα.

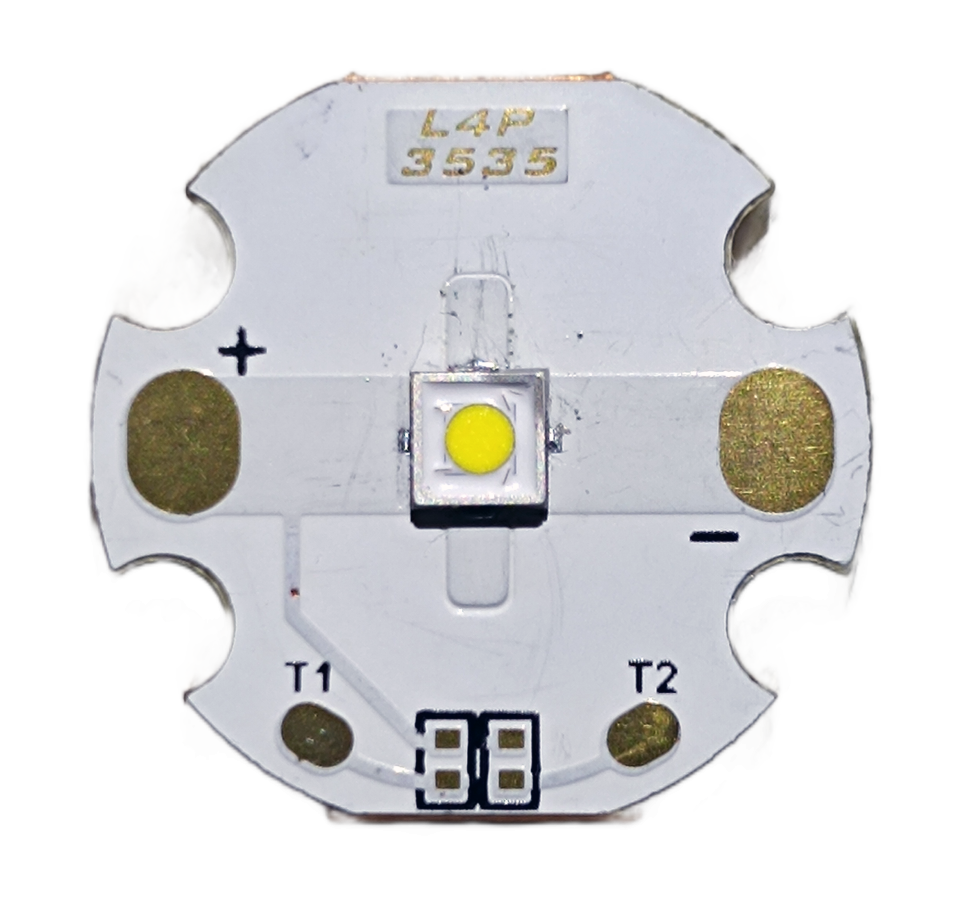

Οπότε ο κλήρος όπως πάντα πέφτει ή στο 4040 Osram Boost 2mm² ή 3535 STF-25R 2,25mm² flux bin F9 που διαθέτω
που είναι σχεδόν ισοδύναμα σε Cd στα 8Α , αλλά προτίμησα το STF-25R που υπερέχει 300 Lumen και 5700Κ
αλλά το κυριότερο είναι ότι το chip die είναι σφαιρικό και ειδικά σε zoom φακό είναι απόλυτα συμμετρικός
κύκλος και όχι το γνωστο τετράγωνο των άλλων.

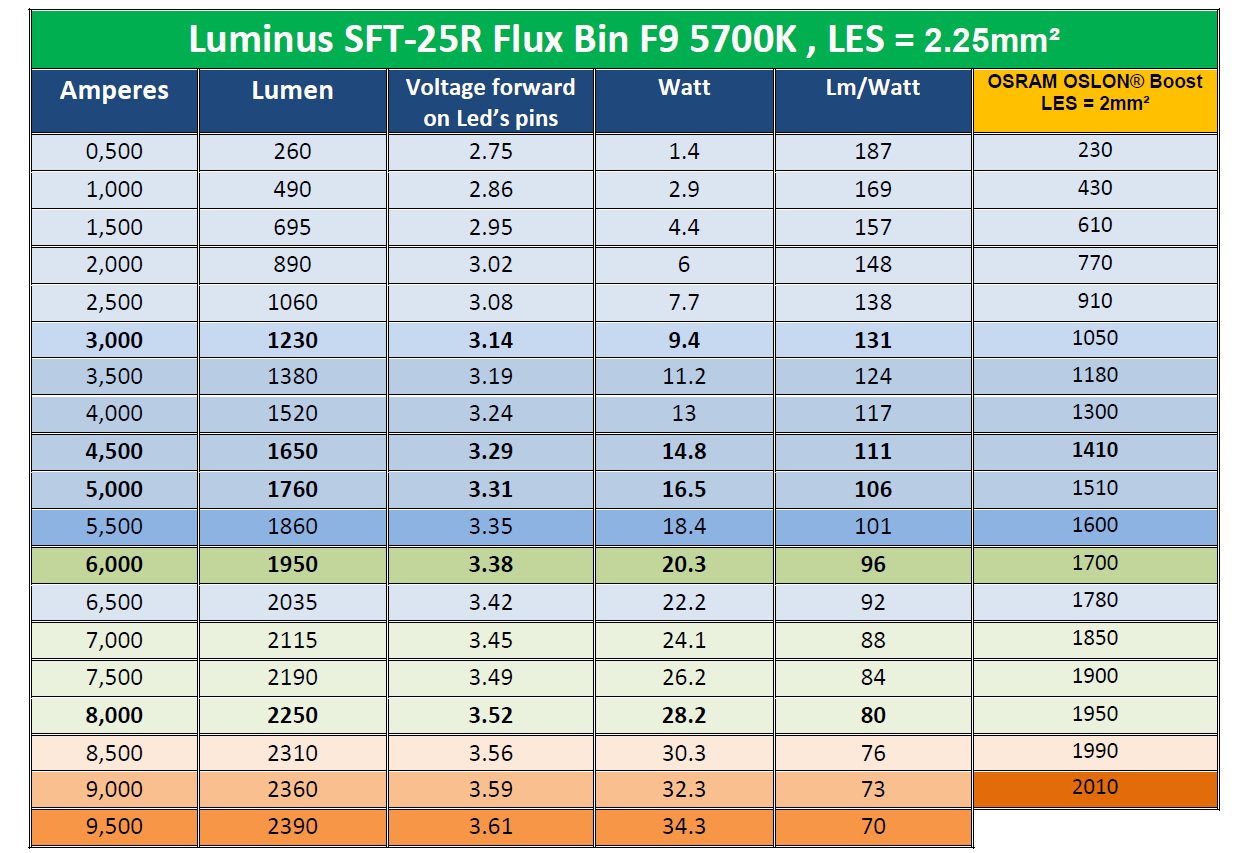

Πιο κάτω βλέπετε τον πίνακα του μετρήσεων του SFT-25R flux bin F9 5700Κ που προμηθευτηκα από την
εταιρία και όχι τα Κινεζομάγαζα , που άνετα δίνει το F9 flux bin 2300 Lm και πάνω από 200 KCd σε ότι φακό
δέσμης θα αναβαθμίσετε , πχ στον τσέπης Convoy zoom Ζ1 , έφτασε τα 290.000 Cd στα 8Α σε πλήρες zoom in
και αντίστοιχα τα 1100 μέτρα απόσταση δέσμης.



[Antonis_Maestros]

Τελευταία γνωστές εταιρείες φακών άρχισαν να χρησιμοποιούν ευρέως τα φθηνά ισχύος Κινέζικα Led
όλο και εγκαταλείποντας ειδικά τα Αμερικάνικα Cree Led , μιας και οι τιμές όλο και αναγκάζονται να
πέφτουν λόγω ανταγωνισμού και μείωσης του αγοραστικού ενδιαφέροντος εδώ και χρόνια στο είδος.

Ενθουσιάζουν τους αγοραστές με τα πλούσια lumen που μπορούν να παρέχουν , αλλά ελάχιστοι από
αυτούς αντιλαμβάνονται ότι το σημαντικό σε μία συσκευή φορητή με μπαταρία είναι η απόδοση το
γνωστό efficiency , δηλαδή στον ίδιο φωτισμό lumen πιο LED καταναλώνει λιγότερο ρεύμα ώστε να
υπάρχει και μεγαλύτερη διάρκεια χρόνου του φακού έως την εκφόρτιση της μπαταρίας , αλλά να
μπορεί και να αντέξει μικρότερη ψυκτική επιφάνεια αλουμινίου να απορροφήσει την θερμική απώλεια.

Σαν παράδειγμα θα αναφέρω το διάσημο ισχυρό Κινέζικο 3V SFN55.2 των 9 κόρων που δίνεται για
30Α λειτουργία και πολλές χιλιάδες lumen αλλά κανείς δεν δίνει τα Lumen/Watt και την θερμική σταθερότητα
του emitter ακόμα και σε μία μέση ισχύ του led.

Για παράδειγμα , στα 15Α το εκπληκτικό 3V XHP70.3 Hi 5700K/6700Κ δίνει 6.240 Lumen ακούραστα και σταθερά
με πολύ καλό θερμικό συντελεστή στα 52W , ενώ το 3V SFN55.2 Hi 6700Κ δίνει μόνο 5000 lumen στα
πρώτα 10 δευτερόλεπτα και πέφτει στα 4600 lumen μετά από 1 λεπτό με αεριζόμενη καλή ψύξη ... γι αυτό
αυτό το Led είναι 6 φορές φθηνότερο και "τζάμπα καίει η λάμπα".

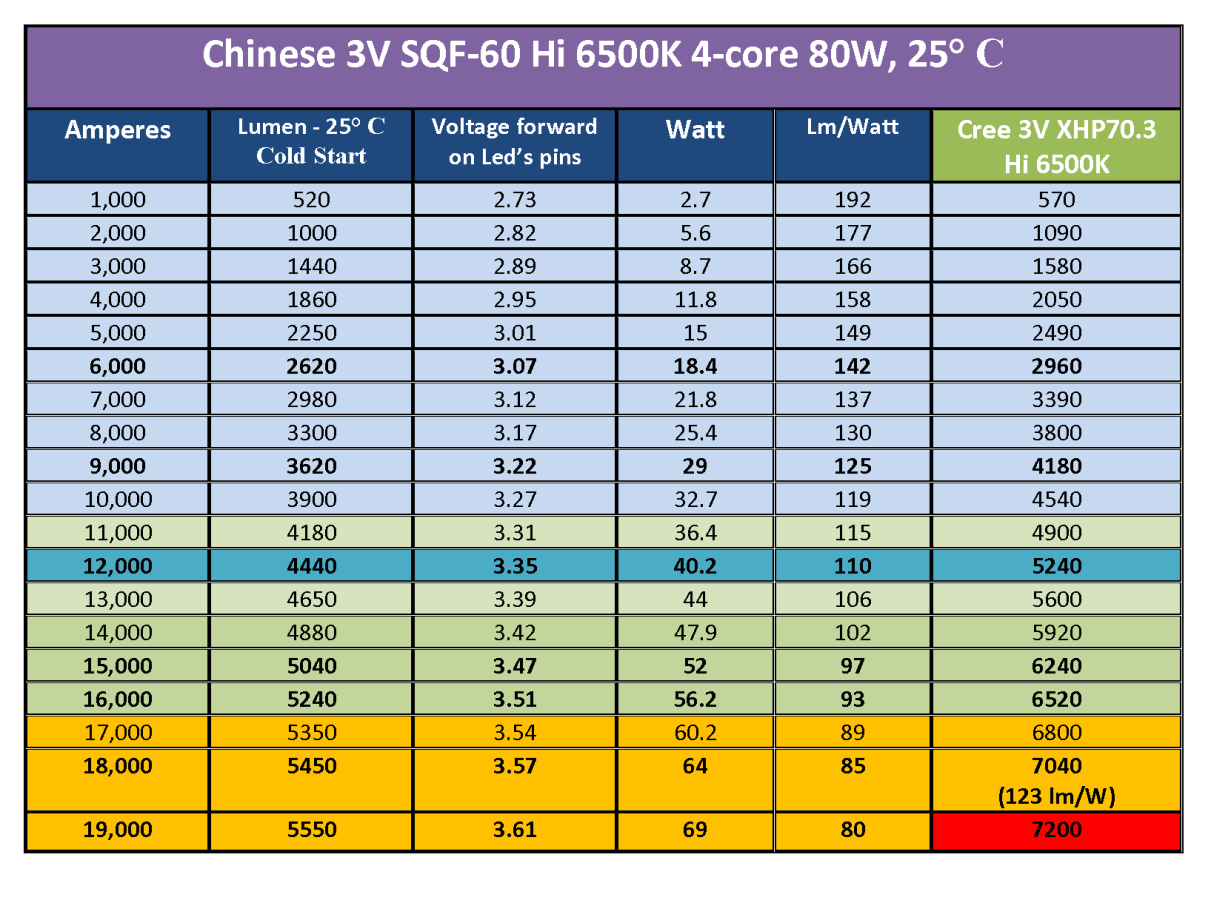

Πιο κάτω έχω το πιο αξιόλογο από τα Κινέζικα Led , SQF-60 Hi 7070 σε σύγκριση με το ισοδύναμο 3V XHP70.3 Hi
Ακόμα και στα όριά του το XHP70.3 Hi τα 18Α δίνει 123 Lumen/Watt όπου το SQF-60 δίνει 85 και η διαφορά
στα ίδια 18Α είναι τεράστια , 1590 Lumen ... Γι αυτό πληρώνουμε την Cree και τις σοβαρές εταιρείες.



[Antonis_Maestros]

Συνεχίζοντας το benchmark με τα νέα Luminus SFT Series θα παρουσιάσω το ισχυρο αλλά και high density από αυτά που είναι το 5050 SFT-42R με στρογγυλή φωτοεκπέμπουσα επιφάνεια 4,2mm² , ικανό και αυτό να περάσει τα 300.000 Cd σε έναν thrower , αλλά εχει και πανίσχυρη φωτεινότητα που ξεπερνάει τα 4000 Lumen στα 12Α , το οποίο κατατροπώνει το σχετικά νέο
SFT-40 Gen2 4mm² και σε ισχύ και efficiency και θεωρείται σοβαρή αναβάθμισή του σε φακούς.

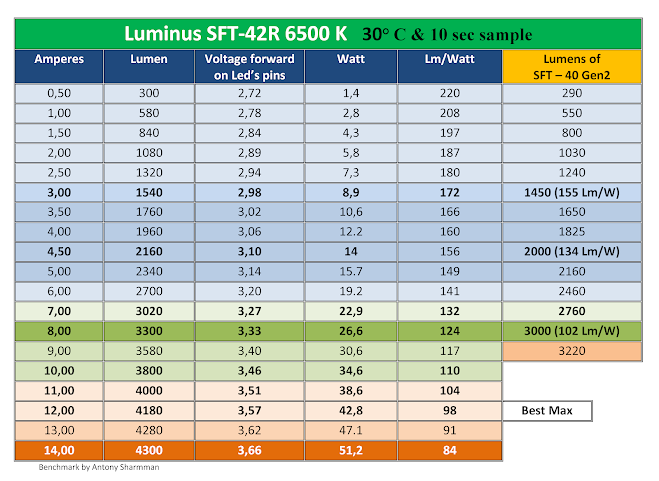

Στον παρακάτω πίνακα θα δείτε και σύγκριση SFT-42R & SFT-40 Gen2.


Η συνέχεια είναι το άλλο νέο θερίο Luminus SFT-90 που θεωρείται σχεδόν εναλλακτική λύση του ακριβού SBT90.2 , καθότι πρώτον έχουν κοντινή διάσταση σε φωτοεκπέμπουσας επιφάνεις , 9.7mm2 και 9mm2 και δεδομένου ότι μέχρι τα 18Α το SFT-90 έχει περισσότερα lumen , σε ένα φακό που πολώνονται και τα 2 στα 18Α στο turbo , τότε τα αποτελέσματα είναι σχεδόν ίδια και σε πυκνότητα CD.
Βέβαια πάνω από τα 20Α το SBT90.2 ξεφευγει και ειδικά στο όριό του τα 32Α , δεν το ανταγωνίζεται τίποτε , γι αυτό όλοι οι μεγάλοι φακοί thrower με δυνατότητα πολλών amperes φορούν πάντα αυτό το πανίσχυρο led.
Οπότε σε έναν φακό πχ με μονή 21700 πχ μπαταρία που δεν θα μπορεί να περάσει τα 18Α το SFT-90 είναι ισως καλύτερη και φθηνότερη λύση μιάς και αποδίδει 5% περισσότερα Lumen.

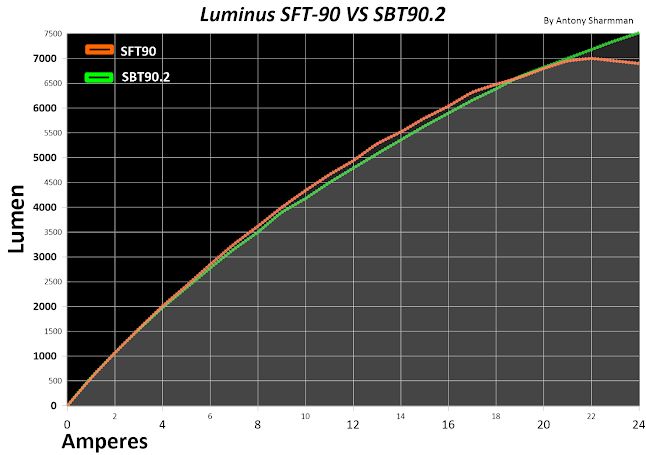

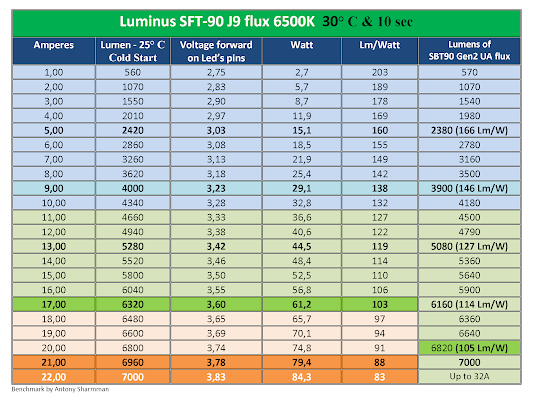

Παρακάτω θα δείτε τον πίνακα SFT-90 πρόσφατου όμως flux J9 , και την σύγκριση και των δύο led.





Πηγή δημοσίευσης https://antonismaestros.blogspot.com/2025/11/led.html



[Antonis_Maestros]

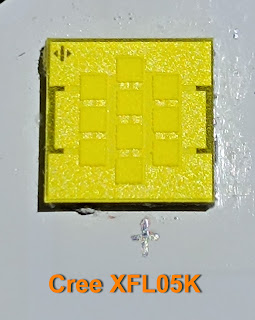

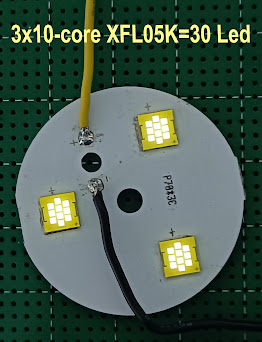

Σειρά τώρα για benchmark είναι η απάντηση της Cree στα Κινέζικα multi core Led , με την νεα σειρά Cree XFL-xx , και συγκεκριμένα το πιο αξιοσημείωτο 3V XFL 05K Hi Density των 107W με 10 cores σε κυκλική διάταξη σε footprint 7070 με LES = 39.8mm² των 10 κόρων που περιέχει.






Οπωσδήποτε το αντίστοιχο 7070 Cree 3V XHP70.3 Hi έχει καλύτερες επιδόσεις αλλά έχει χαμηλότερο ρευμα και αν θέλουμε λίγο περισσότερο φωτισμό flood στα 20A κινδυνευει ενώ το XFL 05K έχει και 30Α δυνατότητα ρευματος.

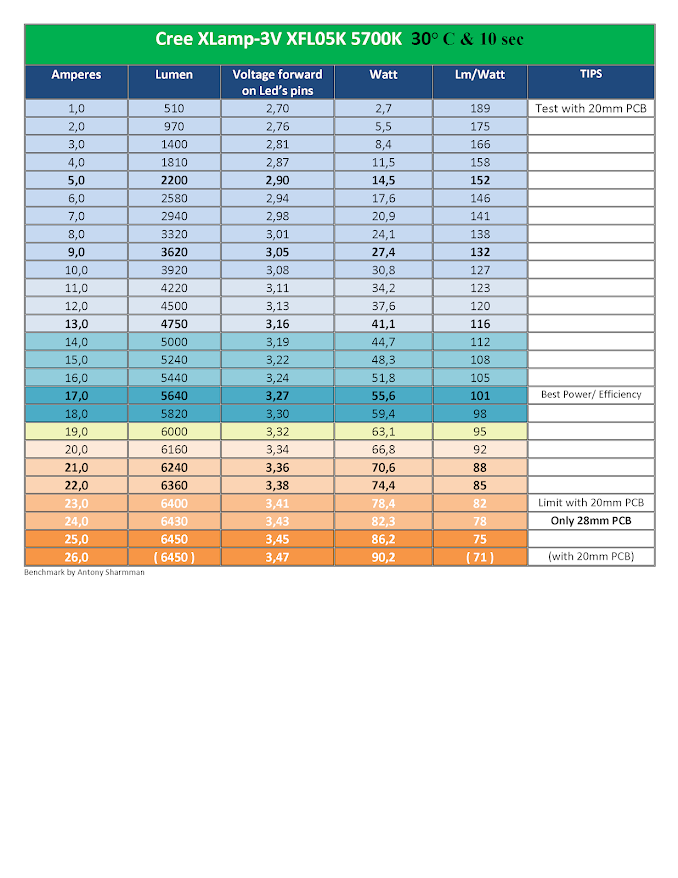

Στο παρακάτω πίνακα θα δείτε τις μετρήσεις που έγιναν με το αρχικό flux Cree XLamp-3V XFL05K 5700K το οποίο θα βελτιωθεί πολύ στα επόμενα flux bin οσο αφορά τα Lumen απόδοσης.
Επιπλέον έκανα δυστυχώς το τεστ σε 20mm PCB χαλκού και το συγκεκριμένο απαιτεί 28mm PCB για πάνω από 23Α , οπότε οι μετρήσεις είναι σωστές μέχρι τα 23Α σε ότι αφορά τα Lumen.




Πηγή δημοσίευσης https://antonismaestros.blogspot.com/2025/11/led.html
