Parkside - Μπαταρίες ( Μετατροπές )

[Christos33]

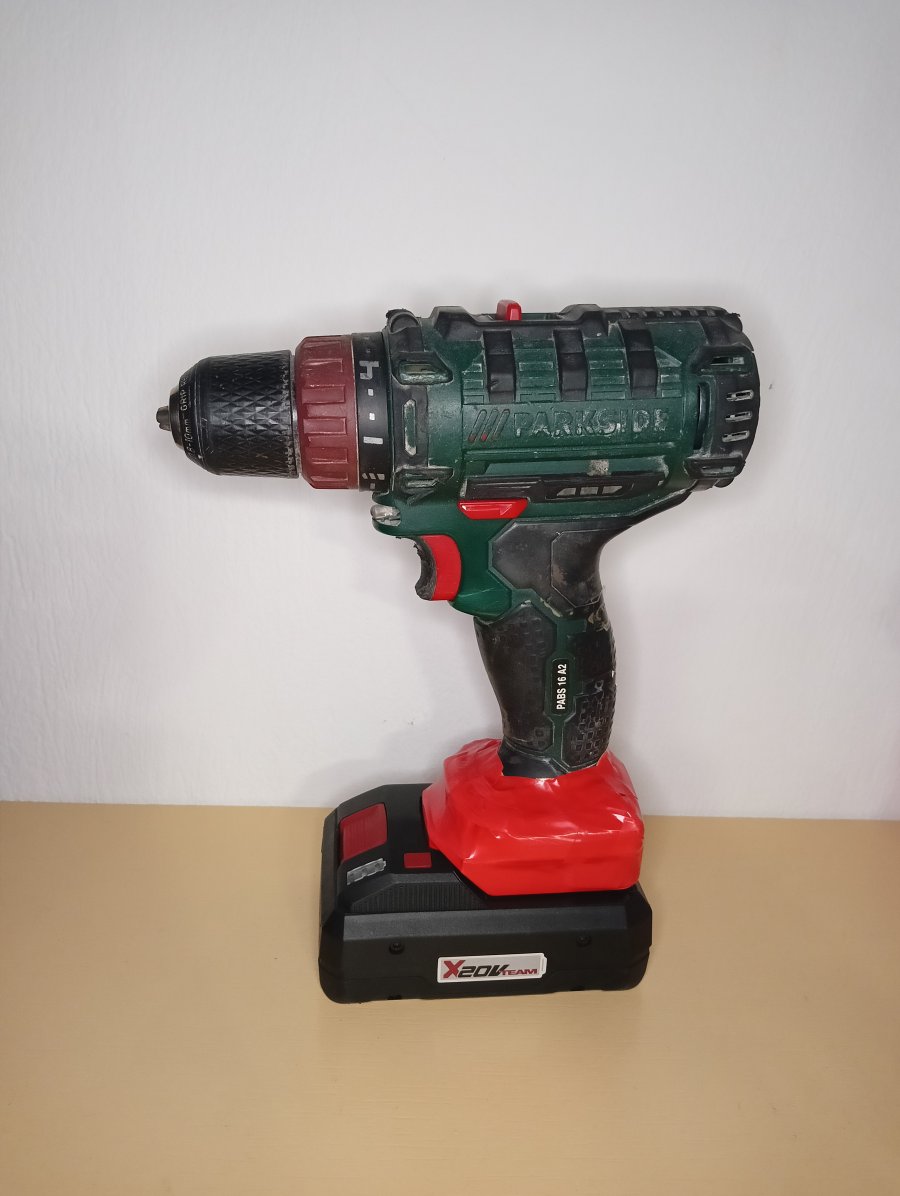

Μόλις παρέλαβα την μπαταρία της Parkside X20V την οποία θα προσπαθήσω να τοποθετήσω στο παλιό μου Parkside PABS 18 Li B3. Η νέα μπαταρία μπαίνει έως ένα σημείο και σταματάει εκεί όπου εμποδίζεται από πλαστικό "αυτάκι" που υπάρχει στη βάση του δραπανου. Ειναι το αυτάκι στη φωτο του NassosT στο #38 post. Θα προσπαθήσω να κόψω το συγκεκριμένο αυτάκι ώστε να μπει λιγο ακόμη η μπαταρία.
Το επόμενο πρόβλημα είναι ότι τόσο η νέα μπαταρία X20V, όσο και η βάση του παλιού Parkside 18V έχουν θηλυκές επαφές.
Εάν παρεμβάλω 2 λαμακια ανάμεσα σε βάση δραπανου και μπαταρία (τα οποία θα πάρω από την παλιά μπαταρία 18v) θέλω να πιστεύω ότι μπορεί να δουλέψει. Θα επανέλθω με νεότερα.
Το έχει δοκιμάσει κανείς?



[osatosa]

Νάσσο το κοίταξα ....όντως στο δικό μου δεν υπάρχει το "αυτάκι"
---------------------------------------------------------
Christos λογικά θα δουλέψει αυτό που σκέφτηκες εφ΄όσον δεν υπάρχει και διαφορά στην πολικότητα ....αλλά θα μπορεί η μπαταρία να στερεωθεί καλά επάνω στο εργαλείο αν παραμείνει η βάση με τους θηλυκούς ακροδέκτες του εργαλείου στην θέση της ??
Ρίξε μια ματιά και στο post #12 να δεις τι προτείνω κατά την γνώμη μου.
Αν πάλι το καταφέρεις όπως λες ενημέρωσε μας για το αποτέλεσμα.



[Christos33]

Έχεις δίκιο και όντως αυτό με προβληματίζει. Σε πρώτη φάση η μπαταρία κουμπώνει αρκετά σφιχτά, αλλά ίσως αυτό δεν αποδειχθεί αρκετό μετά από κάποιες χρήσεις.
Στο post #12 κατα κάποιο τρόπο αντικαθιστάς την βάση με αυτή της μπαταρίας, η οποία έχει και τις αρσενικές επαφές. Φαίνεται καλή λύση.
Θα ενημερώσω για οποιαδήποτε αποτέλεσμα



[xxaris]

Μιας και το συγκεκριμένο θέμα αφορά τις μετατροπές σε εργαλεία-μπαταρίες Parkside, ας ανεβάσω εδώ την πατέντα που έκανα.

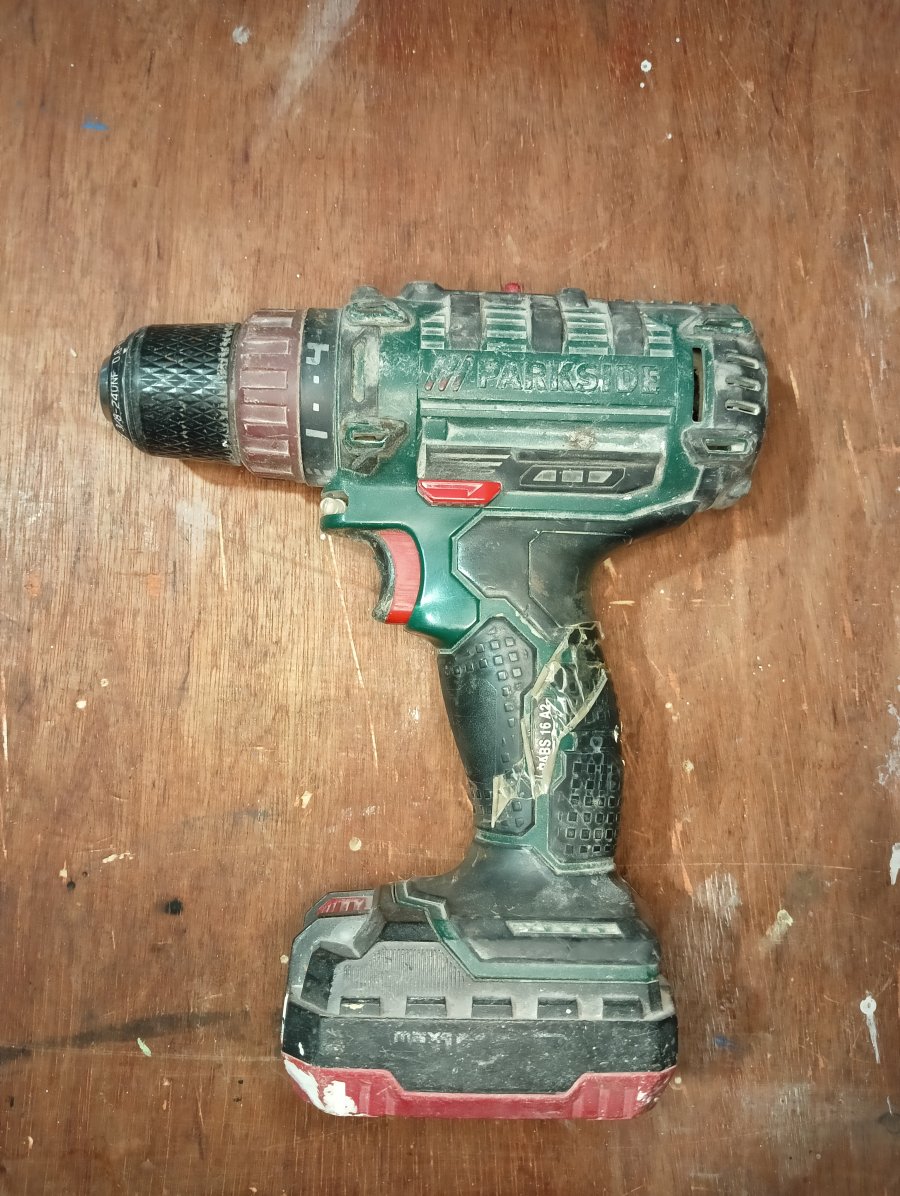

Έχω ένα δραπανοκατσάβιδο και ένα παλμικό Parkside αγορασμένα πριν 8 χρόνια περίπου, τα οποία εκείνη την εποχή δεν είχαν το σύστημα με την κοινή μπαταρία, αλλά το καθένα είχε την δική του μπαταρία και φορτιστή χωρίς να υπάρχει η δυνατότητα να μπει η μπαταρία του ενός στο άλλο και λόγω υποδοχής αλλά και λόγω πολικότητας (είναι διαφορετικές-ανάποδες οι υποδοχές + και – στο καθένα).



Οι μπαταρίες τους γράφουν πάνω ότι έχουν κατασκευαστεί το 2015 και τελευταία έχει πέσει πολύ η απόδοση τους (και πολύ κράτησαν) οπότε είχα δύο επιλογές: Ή να αλλάξω τα στοιχεία τους ή να προσθέσω κάποιο αντάπτορα που να δουλεύουν με κοινές μπαταρίες. Προτίμησα την δεύτερη λύση για την πρακτικότητα που δίνει η κοινή μπαταρία.

Αγόρασα από το Aliexpress αντάπτορες (8 ευρώ και τους τρεις, τώρα βλέπω έχει ανέβει λίγο η τιμή τους) για μπαταρίες makita μιας και έχω στην κατοχή μου συνολικά 4 μαιμουδοmakita μπαταρίες και ασχολήθηκα αρχικά με το δραπανοκατσάβιδο.

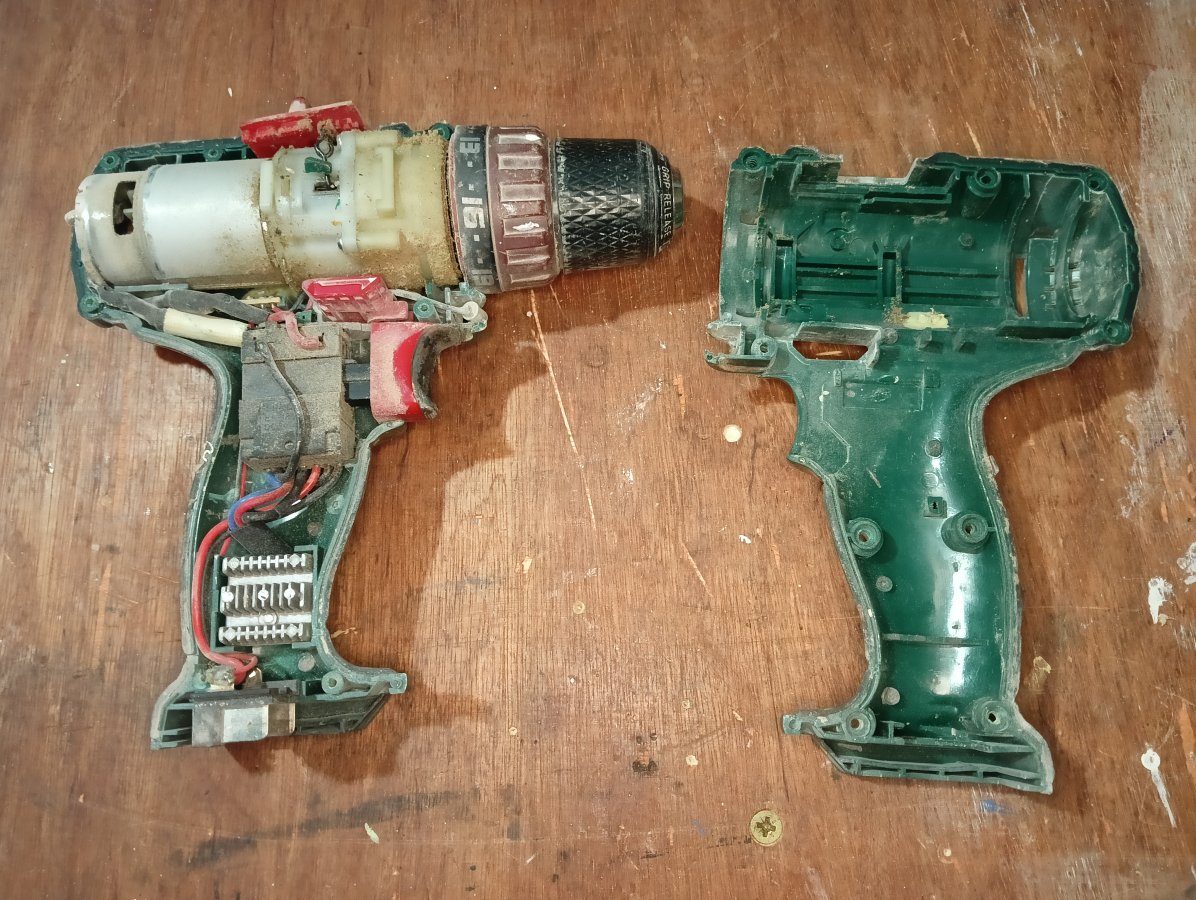

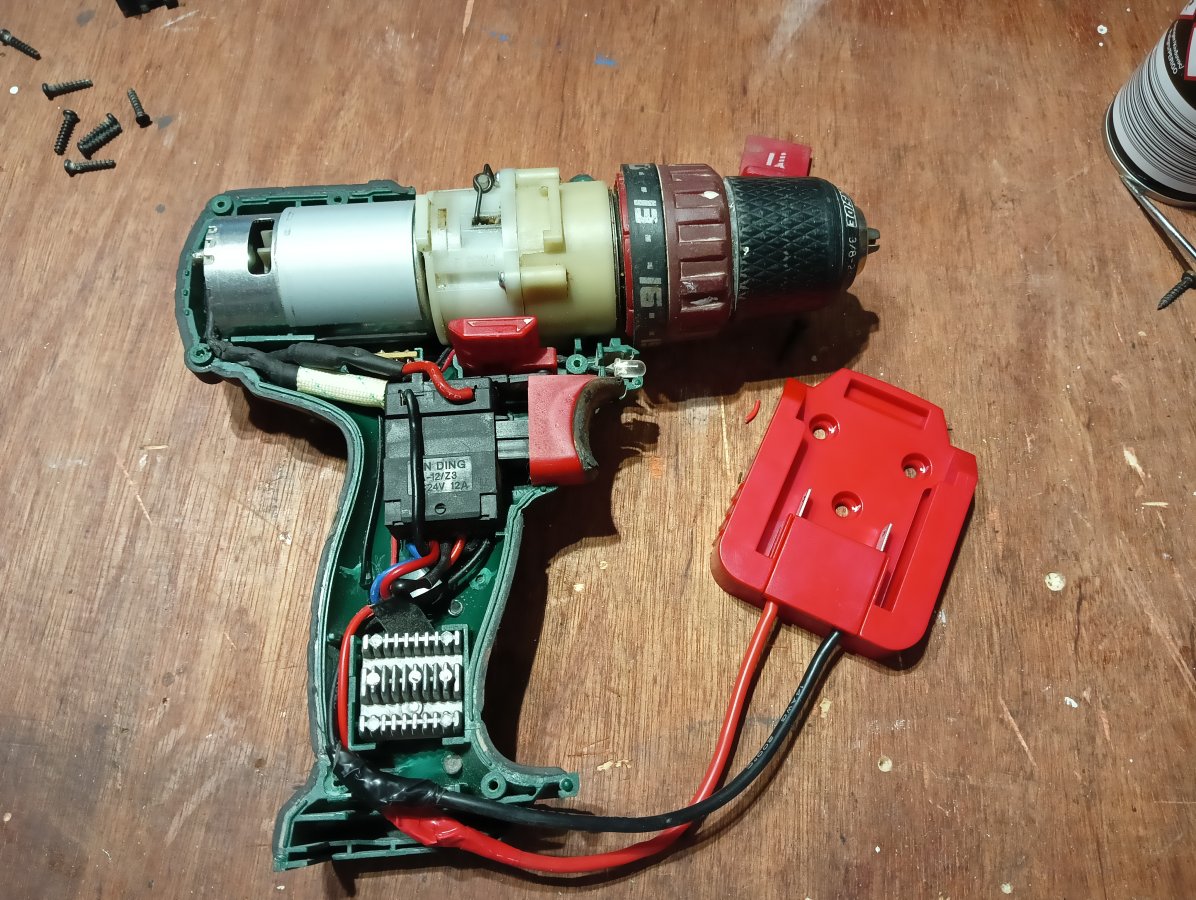

Κόλλησα με καλάι πολύκλωνα καλώδια στον αντάπτορα και αντίστοιχα λαμάκια για να μπουν χωνευτά στις υποδοχές του εργαλείου. Εδώ να πω ότι θα μπορούσα να άνοιγα το δραπανοκατσάβιδο, να αφαιρούσα τις υποδοχές και να κολλούσα απευθείας τα έξτρα καλώδια στα καλώδια του εργαλείου, αλλά προτίμησα την λύση με τα λαμάκια για τον λόγο ότι στο μέλλον μπορεί να ξαναλλάξω γνώμη και να βάλω την δική του μπαταρία με νέα στοιχεία.



Χώνεψα τα λαμάκια στις υποδοχές και στη συνέχεια τις μόνωσα με θερμή σιλικόνη

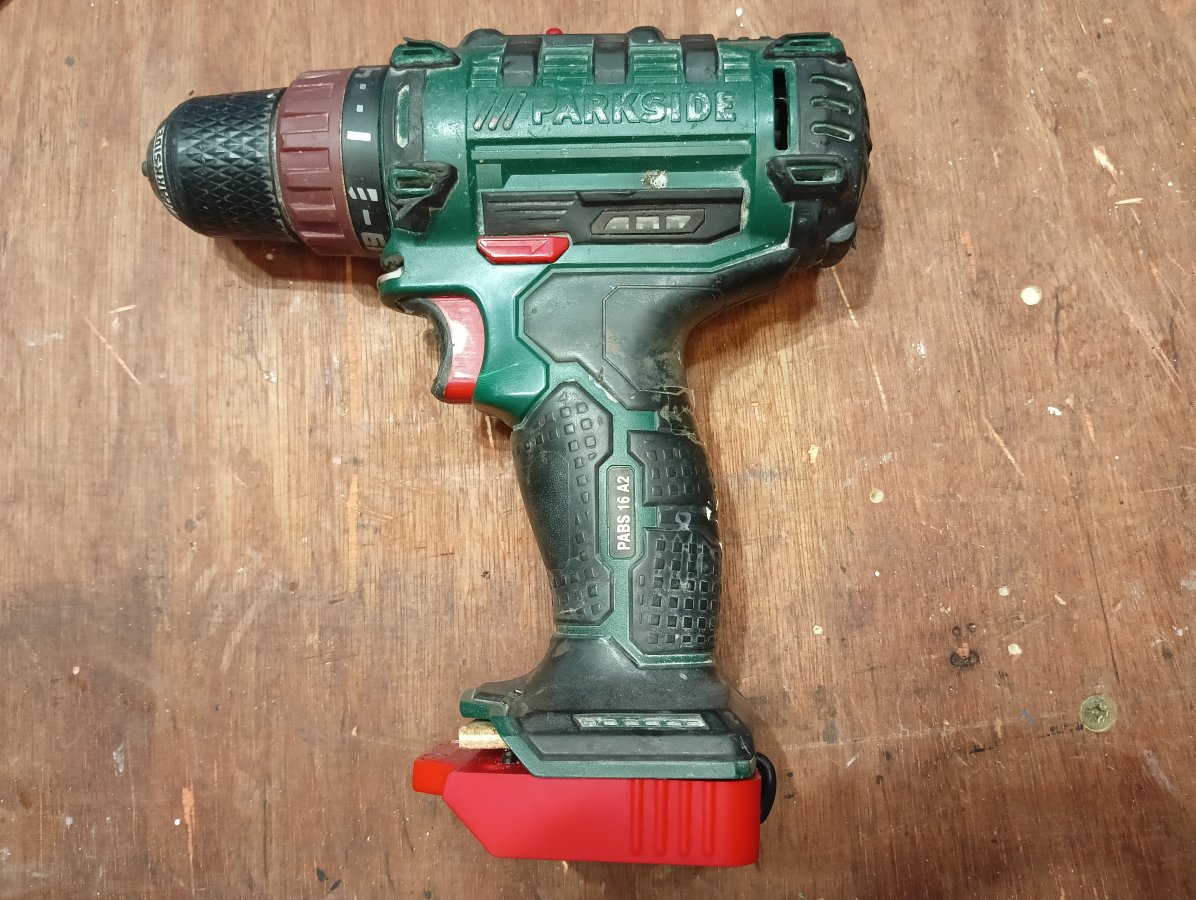

Βίδωσα τον αντάπτορα στο δραπανοκατσάβιδο, γέμισα με σιλικόνη το κενό και έτοιμο!





Αντίστοιχα έκανα το ίδιο και για το παλμικό…..





Πλέον και τα δύο εργαλεία δουλεύουν με κοινή μπαταρία!



Από τις 4 μαιμουδοmakita είχα αλλάξει τα 10 στοιχεία στη μία με LG. Τώρα άλλαξα τα 5 στοιχεία και σε άλλη μία με SAMSUNG και πλέον έχω δύο καλές μαϊμούδες.



[Antony]

Καλησπέρα.
Μια χαζή ερώτηση :
Μπαταρία parkside 20v 2amber, μετατρέπεται σε 4 amber?



[enduras1]

Μεχρι 3 με αντίστοιχα καλα στοιχεια παει.
Καθως οι 3000mAh ειναι το οριο χωρητικότητας των 18650.



[xxaris]

Σε συνέχεια της κουβέντας που είχαμε με τον @lazarefa εδώ, να ανεβάσω φωτογραφίες από την προσαρμογή του ανταπτορα για μπαταρίες Parkside σε εργαλεία Bormann lite.
Πρώτα απ'ολα βρήκα εύκολα την πολικότητα του εργαλείου χωρίς να χρειαστεί να το ανοίξω:


Στη συνέχεια πολύ προσεκτικά συνδεσα με κροκοδειλακια την μπαταρία και με τα δύο εργαλεία για να δω αν λειτουργούν πριν προχωρήσω στην επέμβαση.


Άνοιξα τρύπες στους πόλους του εργαλείου με τρυπάνι μετάλλου προκειμένου να περάσω μέσα από αυτές τα καλώδια του ανταπτορα για καλύτερο "δέσιμο". Με βοήθησε το κυρτό μυτοτσιμπιδο επειδή το τρυπάνι γλυστραει πάνω στους μεταλλικούς πόλους.


Άνοιξα δεξα και αριστερά στη βάση δύο τρύπες απ' όπου θα περάσουν τα καλώδια του ανταπτορα


Αφού πέρασα τα καλώδια από τις τρύπες και τα έδεσα, τα κόλλησα με καλάι και από πάνω έβαλα μονωτική ταινία για τη μόνωση της κόλλησης


Έκοψα ενα κομμάτι κόντρα πλακέ 4,5x4cm ίσα να μπει μέσα στον οδηγό του εργαλείου και να σφηνώσει, όπως σφηνώνει η μπαταρία και από πάνω άλλο ένα κομμάτι 3,5x3,5cm που τα κόλλησα μεταξύ τους.


Τα ξύλα τα τοποθέτησα για να έχει περισσότερο "ψωμί" και να βιδωθει με ασφάλεια ο ανταπτορας πάνω σε αυτά. Χρησιμοποίησα ξυλοβιδες 4x18mm που είναι το ιδανικό μέγεθος (ούτε μεγαλύτερες, ούτε μικρότερες) οι οποίες δεν θέλουν πολύ σφηξιμο αλλά ούτε και να είναι εντελώς χαλαρές


Το εργαλείο είναι έτοιμο! Η μπαταρία κουμπώνει όπως και στα Parkside εργαλεία, χωρίς κανένα πρόβλημα:




Με τον ίδιο τρόπο μπήκε ο ανταπτορας και στο μπουλονοκλειδο! Αυτή τη διαδικασία ακολουθώ γενικά στους ανταπτορες που τοποθετώ στα εργαλεία με μερικές παραλλαγές αναλόγως το εργαλείο, πχ μπορεί να χρειαστεί να το ανοίξω και να ενώσω απευθείας τα καλώδια και όχι από τους ανταπτορες ή να μην βάλω ξύλα ειδικά στους ανταπτορες για Makita μπαταρίες που οι θέσεις για τις βίδες είναι πιο έξω-περιμετρικα.

Παρεμπιπτόντως ο φυσητήρας έχει δύο mode λειτουργίας και στο high είναι αρκετά δυνατός! Φύλλα και λοιπά σκουπίδια, χωματα στη πυλωτή τα απομακρύνει άνετα! Για τα 12€ που έδωσα είναι ένα εξαιρετικό εργαλείο!!! Ομοίως και το μπουλονοκλειδο είναι ελαφρύ με μαζεμενες διαστάσεις και ξεβιδωνει άνετα τα μπουλόνια των τροχών.



[lazarefa]

Πολύ ωραία η παρουσίασή σου. Σχετικά απλή η μετατροπή στην πράξη. Νομίζω ότι αξίζει για να μην έχουμε πολλούς τύπους μπαταριών (εφόσον βέβαια κάποιος έχει ήδη αρκετές μπαταρίες Parkside, όπως εμείς).
Περιμένω κι εγώ να παραλάβω ένα ανάλογο αντάπτορα universal τύπου από μέρα σε μέρα, οπότε σύντομα θα επιχειρήσω κι εγώ την ίδια μετατροπή στο μπουλονόκλειδο Bormann που είχα παραλάβει από την προσφορά του eshop.



[xxaris]

Πολύ ωραία η παρουσίασή σου. Σχετικά απλή η μετατροπή στην πράξη. Νομίζω ότι αξίζει για να μην έχουμε πολλούς τύπους μπαταριών (εφόσον βέβαια κάποιος έχει ήδη αρκετές μπαταρίες Parkside, όπως εμείς).
Περιμένω κι εγώ να παραλάβω ένα ανάλογο αντάπτορα universal τύπου από μέρα σε μέρα, οπότε σύντομα θα επιχειρήσω κι εγώ την ίδια μετατροπή στο μπουλονόκλειδο Bormann που είχα παραλάβει από την προσφορά του eshop.

Ναι, είναι απλή και εύκολη η μετατροπή και αξίζει για φθηνά ή παλιά εργαλεία.
Δύο πράγματα μόνο να προσέξεις: 1) Την πολικότητα και να μην ακουμπήσουν τα δύο καλώδια του ανταπτορα μεταξύ τους όταν είναι συνδεδεμένος στην μπαταρία γιατί θα σου κάνει έντονο σπινθιρισμο και μπορεί να βραχυκυκλωσεις την μπαταρία και 2) Να χρησιμοποιήσεις τις βίδες που έγραψα παραπάνω, όχι μεγαλύτερες σε μήκος, γιατί πάνω από τους ακροδέκτες του εργαλείου είναι η πλακέτα του brushless μοτέρ, μην την τρυπήσεις και την χαλάσεις (σε μη brushless μοτέρ που δεν έχουν πλακέτα δεν υπάρχει πρόβλημα να περάσεις και από την άλλη μεριά τις βίδες αρκεί να μην βρεις κανένα καλώδιο).



[enduras1]

Σε συνέχεια της κουβέντας που είχαμε με τον @lazarefa εδώ, να ανεβάσω φωτογραφίες από την προσαρμογή του ανταπτορα για μπαταρίες Parkside σε εργαλεία Bormann lite.
Πρώτα απ'ολα βρήκα εύκολα την πολικότητα του εργαλείου χωρίς να χρειαστεί να το ανοίξω:
View attachment 249471

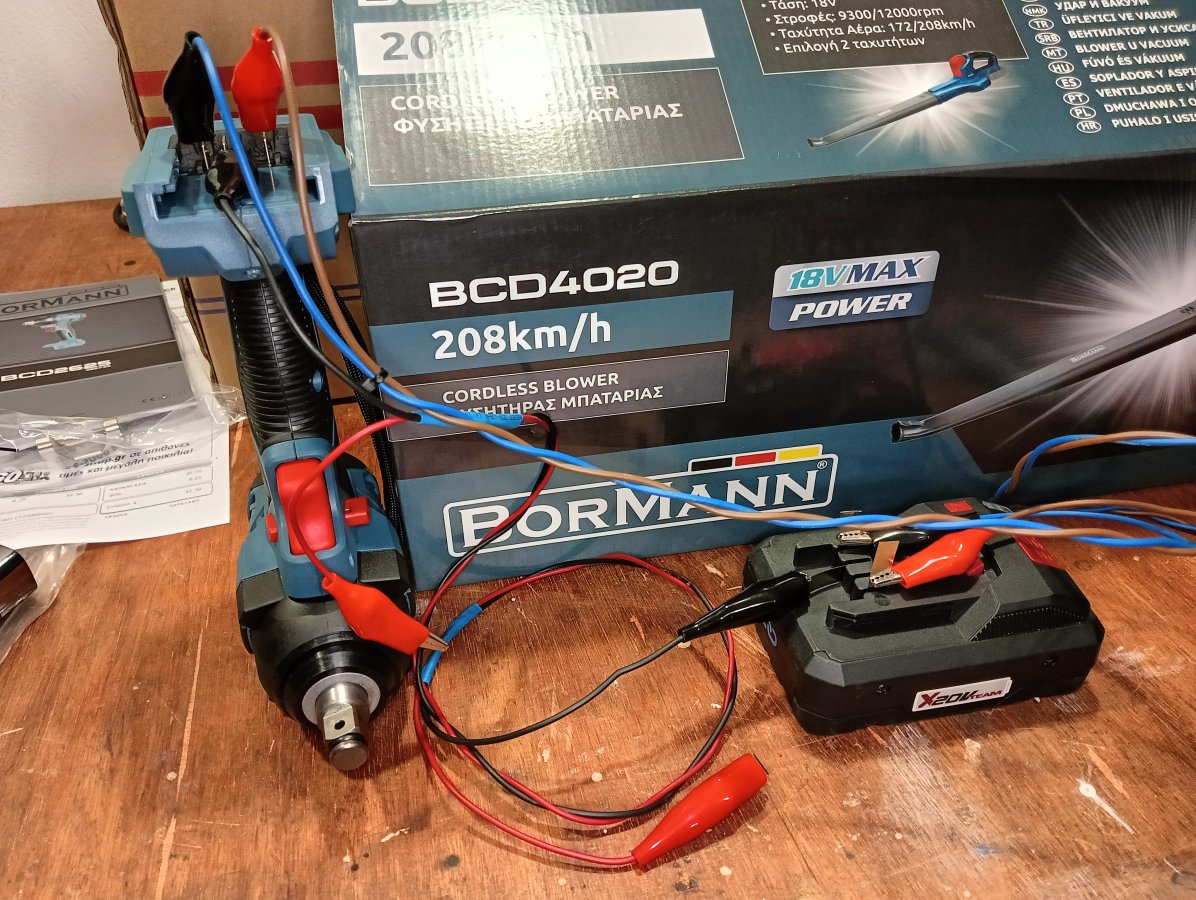

Στη συνέχεια πολύ προσεκτικά συνδεσα με κροκοδειλακια την μπαταρία και με τα δύο εργαλεία για να δω αν λειτουργούν πριν προχωρήσω στην επέμβαση.
View attachment 249473

Άνοιξα τρύπες στους πόλους του εργαλείου με τρυπάνι μετάλλου προκειμένου να περάσω μέσα από αυτές τα καλώδια του ανταπτορα για καλύτερο "δέσιμο". Με βοήθησε το κυρτό μυτοτσιμπιδο επειδή το τρυπάνι γλυστραει πάνω στους μεταλλικούς πόλους.
View attachment 249474

Άνοιξα δεξα και αριστερά στη βάση δύο τρύπες απ' όπου θα περάσουν τα καλώδια του ανταπτορα
View attachment 249475

Αφού πέρασα τα καλώδια από τις τρύπες και τα έδεσα, τα κόλλησα με καλάι και από πάνω έβαλα μονωτική ταινία για τη μόνωση της κόλλησης
View attachment 249476

Έκοψα ενα κομμάτι κόντρα πλακέ 4,5x4cm ίσα να μπει μέσα στον οδηγό του εργαλείου και να σφηνώσει, όπως σφηνώνει η μπαταρία και από πάνω άλλο ένα κομμάτι 3,5x3,5cm που τα κόλλησα μεταξύ τους.
View attachment 249477

Τα ξύλα τα τοποθέτησα για να έχει περισσότερο "ψωμί" και να βιδωθει με ασφάλεια ο ανταπτορας πάνω σε αυτά. Χρησιμοποίησα ξυλοβιδες 4x18mm που είναι το ιδανικό μέγεθος (ούτε μεγαλύτερες, ούτε μικρότερες) οι οποίες δεν θέλουν πολύ σφηξιμο αλλά ούτε και να είναι εντελώς χαλαρές
View attachment 249478

Το εργαλείο είναι έτοιμο! Η μπαταρία κουμπώνει όπως και στα Parkside εργαλεία, χωρίς κανένα πρόβλημα:
View attachment 249479

View attachment 249480

Με τον ίδιο τρόπο μπήκε ο ανταπτορας και στο μπουλονοκλειδο! Αυτή τη διαδικασία ακολουθώ γενικά στους ανταπτορες που τοποθετώ στα εργαλεία με μερικές παραλλαγές αναλόγως το εργαλείο, πχ μπορεί να χρειαστεί να το ανοίξω και να ενώσω απευθείας τα καλώδια και όχι από τους ανταπτορες ή να μην βάλω ξύλα ειδικά στους ανταπτορες για Makita μπαταρίες που οι θέσεις για τις βίδες είναι πιο έξω-περιμετρικα.

Παρεμπιπτόντως ο φυσητήρας έχει δύο mode λειτουργίας και στο high είναι αρκετά δυνατός! Φύλλα και λοιπά σκουπίδια, χωματα στη πυλωτή τα απομακρύνει άνετα! Για τα 12€ που έδωσα είναι ένα εξαιρετικό εργαλείο!!! Ομοίως και το μπουλονοκλειδο είναι ελαφρύ με μαζεμενες διαστάσεις και ξεβιδωνει άνετα τα μπουλόνια των τροχών.

Και εγω ημουν στο τσακ να παραγγειλω τιν φυσητηρα στην τιμη αυτη!
Ισως επρεπε να το προχωρουσα.



[lazarefa]

Σήμερα εδέησα κι εγώ να ασχοληθώ με τη μετατροπή του μπουλονόκλειδου Bormann (που είχα αγοράσει από την προσφορά του eshop) ώστε να λειτουργεί με μπαταρίες Parkside Χ20 Team,
Ακολούθησα ακριβώς τα βήματα του φίλου xxaris (τον οποίο ευχαριστώ θερμά για την σχετική αναλυτική παρουσίαση) και περίπου 40 λεπτά χαλαρής ενασχόλησης μετά, ιδού το αποτέλεσμα:



[kospap]

Αντικατασταση στοιχειων σε 12βολτη μπαταρια parkside.
Οτι εκανα και εγω με την δικια μου

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies



[nik187]

Μπαταρίες από που αγοράζουμε και τι μάρκα ;
