Rd 40 by Musicaltech

sokmav

sokmav

AVClub Fanatic
5 February 2012
14,227
Καιρό τώρα μου έχει κολλήσει το συγκεκριμένο.
Έρχεται πακέτο με το στάδιο εξόδου του,οθόνη,τηλεχειρισμό,μετασχηματιστές,κλπ
Ουσιαστικά κανείς φτιάχνει μόνο το κουτί και συνδέει.

Παρακάτω είναι οι φώτος του dac και του σταδίου εξόδου.Όποιος δει κάτι στραβό το λέει,αυτός είναι και ο σκοπός.




Όλο το πακέτο κομπλέ πριν κάτι μήνες που ρώτησα ήταν 1100.
Σε αυτά περιλαμβάνεται το ντακ,το στάδιο εξόδου,η οθόνη και το κύκλωμα ελέγχου επάνω της,το τηλεχειριστήριο,οι μετασχηματιστές,κλπ.

Υπ' όψιν,παίζει τα πάντα,32/384,DSD και λοιπά.

Re: Απάντηση: Rd 40 by Musicaltech

Διακρίνω το γνωστό spartan αλλα η τιμή βρε Sok, αρκετά τσουχτερη για τα ντουικα δεδομένα, σε αποτρεπει απο πειραματισμούς, αν το επιλέξεις το παντρευτηκες.

Δημήτρη μου το ξέρω και γι' αυτό το ψειρίζω καιρό.
Αν σκεφτείς βέβαια πως τα τέσσερα 1704 μόνο κοστίζουν γύρω στα δυόμιση κατοστάρικα ούτε πολλά ούτε λίγα ζητάει.

Στο ψηφιακό μέρος έχω εμπιστοσύνη,ο Ρουμάνος (Audiobyte,Rockna,ο ίδιος είναι ) το κατέχει όπως έχει δείξει.
Πραγματικά δεν ξέρω...

Last edited:

συγχωρέστε με...έχω καλοκαιρινή διάθεση (και όχι χαι...whatever)

Αυτό ειναι καλοκαιρινη διάθεση μπράβο. Για να δούμε θα πάμε πουθενα φέτος ή εδω???
Σοκ για στηλε κανα λινκ γιατι στο σιτε του Musicaltech βλεπω μόνο τα RD50 και 30

Νομίζω Σωκράτη, τα είχαμε πει παλιότερα επί της συγκεκριμένης σχεδίασης.

Δεν νομίζω να έχει κανένα θέμα με το ψηφιακό του μέρος και πρέπει να είναι σωστό, ακέραιο.
Η μόνη μου ένσταση είναι ότι χρησιμοποιεί τροφοδοσία περασμένης 15ετίας με τυπικά ρολόγια (μάλλον Xpresso).

Εάν σκεφτώ πως έπαιζε το 1702 dac του Στέλιου που έχει φτιάξει με τη usb πλακέτα του Βούλγαρου, ήχος μεστός, όχι πολύ αναλυτικός, με ωραίες φωνές, σίγουρα και αυτό θα παίζει καλά με καλύτερη εικόνα λόγω 1704, η τιμή του δεν είναι καθόλου ακριβή αν αναλογιστούμε τα υλικά που έχει επάνω...έχουμε κακομάθει με τα κινέζικα...και κάθε τι έξω από αυτά το λέμε αμέσως ακριβό.

Υπάρχει κανένα demo που να φαίνεται και ο τρόπος λειτουργίας του λογισμικού;

Μανόλο,ντέμο όχι,αλλά το ίδιο σχέδιο στο ψηφιακό εφαρμόζει και στο Black Dragon.
Αυτά που αναφέρει πάντως (για το προηγούμενο μοντέλο,αυτό δεν το έχει ανεβάσει στο site ) είναι τα εξής για το ντακ:


Proprietary S/PDIF receiver
DCXO jitter reduction system
ByteMORPH 384K upsampling engine
AES/EBU, USB192, S/PDIF, I2S inputs
4xPCM1704 on board
customizable user interface
Fully balanced configuration
true R2R multibit conversion
Direct current output
Remote control

Και τα εξής για το στάδιο εξόδου:



fully discrete transimpedance I/V stage made with low noise matched transistor arrays
zero feedback class A
low noise shunt regulators
true balanced output

Από κει και πέρα ότι βλέπουμε...

Ο σύνδεσμος παρουσίασης στο diyaudio είναι εδώ: http://www.diyaudio.com/forums/musicaltech/253514-dsd-pcm1704.html

Αναφέρει ότι όλες τις PCM δειγματοληψίες 44-192 τις κάνει upsampling στα 352+/384, ενώ για την αναπαραγωγή των DSD files σαφώς δεν τα παίζει native αλλά τα μετατρέπει σε PCM φορμά 352+ δειγματοληψίας.

Αν μη τι άλλο είναι ειλικρινής πάντως.
Γιατί αν ψάξεις πως παίζουν DSD τα περισσότερα λίγο παλιότερα άκρη δεν βγάζεις.

Διαβάζω στο diyaudio ότι είναι εξέλιξη του Rd30, δεν υπάρχει τίποτα ούτε και για αυτό στο διαδίκτυο;
Νομίζω στηρίζονται ακριβώς στο ίδιο λογισμικό επειδή έχουν περίπου κοινό ψηφιακό hw (πρόσθεσαν usb στην πλακέτα και κάτι άλλες δυνατότητες στον προγραμματισμό του fpga).

--- Αυτόματη συγχώνευση μηνύματος ---

Στο http://www.diyaudio.com/forums/musicaltech/219782-rd30-quad-multibit-d-converter.html έχει πληροφορίες για το RD30, κάποιες μετρήσεις, δείγμα σχεδιαγράμματος της οθόνης.
Οπότε μπορούν και από εδώ να αντληθούν κάποιες πληροφορίες για τη σχεδίαση.

Πάντως όταν πας σε τέτοιες υλοποιήσεις, που έχουν δηλαδή μεγάλες δυνατότητες παραμετροποίησης των φίλτρων, είναι σημαντικό να υπάρχει σωστή και έξυπνη διαχείριση των φίλτρων. Το έργο αυτό το είδαμε τόσο στο 9018 και το πως αλλάζει άρδην με σωστή εφαρμογή σωστών ψηφιακών φίλτρων αλλά και στο τελευταίο soekris όπου οι αλλαγές είναι σημαντικότατες.

Υπάρχουν και Κινέζικα "διαμάντια" με 4 x 1704 που κοστίζουν πολύ λιγότερο, έτοιμα, καλοκαιρινά, αλλά δε σημαίνει ότι παίζουν κιόλας... :)

Το μόνο που έχω δει Σταύρο,είναι του γνωστού DIYINK,αλλά το πουλάει χωρίς τα 1704 (πρέπει να τα πάρεις μόνος σου ) κι έχει τελεστικό στην έξοδο.
Εκτός βέβαια από το πρώην δικό σου (δεν είναι ντιούικο,καμία σχέση )

--- Αυτόματη συγχώνευση μηνύματος ---
lemon said:


Στο http://www.diyaudio.com/forums/musicaltech/219782-rd30-quad-multibit-d-converter.html έχει πληροφορίες για το RD30, κάποιες μετρήσεις, δείγμα σχεδιαγράμματος της οθόνης.
Οπότε μπορούν και από εδώ να αντληθούν κάποιες πληροφορίες για τη σχεδίαση.
Click to expand...

Μανόλο μπράβο,το έψαχνα!

Εδώ θα σου απαντήσει σωστά ο ΔημΔημ.
Στην αρχική υλοποίηση του 9018 του more peers (τι πήγε και άλλαξε το user name του o άνθρωπος) δεν υπήρχε δυνατότητα παραμετροποίησης, προσωπικά το άκουσμα το θεωρούσα στεγνό, στενό και άψυχο. Προφανώς είχε σεταριστεί σε κάποια default μορφή ψηφιακού φίλτρου η οποία δεν ταίριαζε με τίποτα.

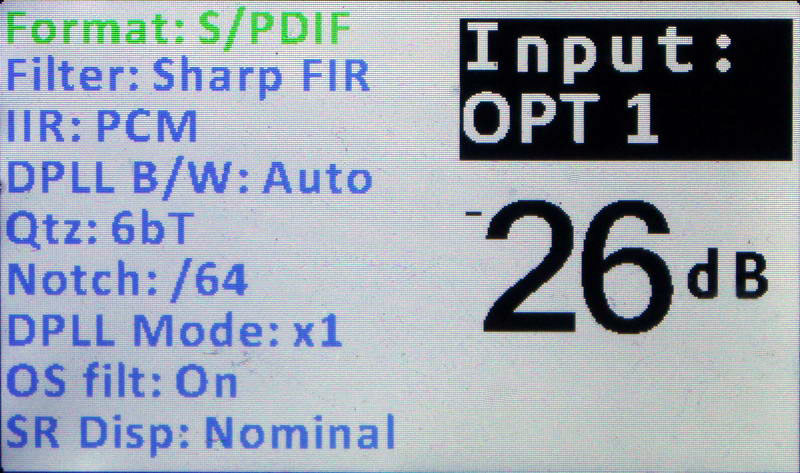

Όταν αργότερα μπήκε arduino στη διαχείριση με το γνωστό HiFiDuino Code που έχει επιμεληθεί ο ΔημΔημ, μου λέει σε κάποια φάση ο Νικόλας, για άκου αυτό! Αλλάζει επιλογή στο filter και α κ ο ύ σ α μ ε ένα άλλο dac!

Ευχαριστώ Μανόλη ,θα απευθυνθώ αρμοδίως ....
Οσο για το nick του Νίκου ,ουδέν σχόλιον Εύχομαι να επαναφέρει το γνωστό

Φαίνεται ένταξη αν και τα χρήματα που ζητάει είναι πολλά, όμως δίνει και πολλά ακριβά πράγματα. Το ερώτημα που έχω αφορά τον τόπο επιλογής των φίλτρων. Γίνονται μόνο μέσω του front panel;
Υπάρχει δυνατότητα επιλογής μέσω υπολογιστή;
Αυτό το αναφέρω διότι η ύπαρξη των φίλτρων για πήγες όπως SPDIF και AES EBU είναι καλό πράγμα, όμως το ερώτημα είναι αν μπορούν να παρακαμφθούν στη σύνδεση μέσω USB, με σκοπό τυχόν νεότερα φίλτρα να εφαρμόζονται από τον media player του Η/Υ.
Το σκεπτικό μου είναι πως αν κάποιος θέλει να κρατήσει τα 1704 για καιρό θα θέλει να έχει πολλές επιλογές από το συνεχώς εξελίξιμο SW αναπαραγωγής.
Αυτό γίνεται πιο σημαντικό μια και δεν βλέπουμε στον ορίζοντα ένα διάδοχο του 1704.
Επίσης δεν υπάρχει κάποια πληροφόρηση τι είδους I/V μετατροπή έχει επιλέξει (πέρα από την γενικόλογη αναφορά των διακριτών ημιαγωγών στην είσοδο του σήματος). Σε μετέπειτα στάδια όμως βλέπω τη χρήση τελεστικών (γα έξοδο balanced και single end).
