Salas 6v6 - Line Stage I

[D I M __ Z]

Καλό μήνα !!!!!!

Ξεκινάω σιγά σιγά την υλοποίηση του σχηματικού με τις 6V6 του Salas ... :2thumb22sup:

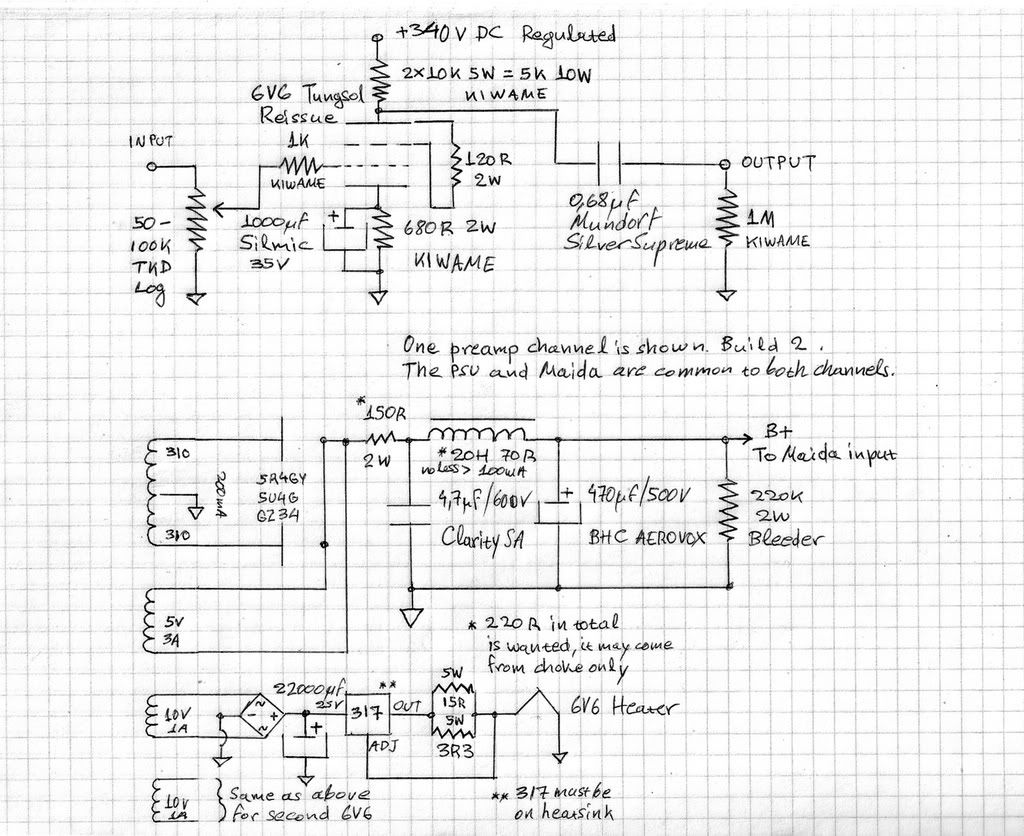

το σχετικό νήμα βρίσκεται εδώ : http://www.diyaudio.com/forums/tubes-valves/102352-6v6-line-preamp.html

ολίγα βασικά ...

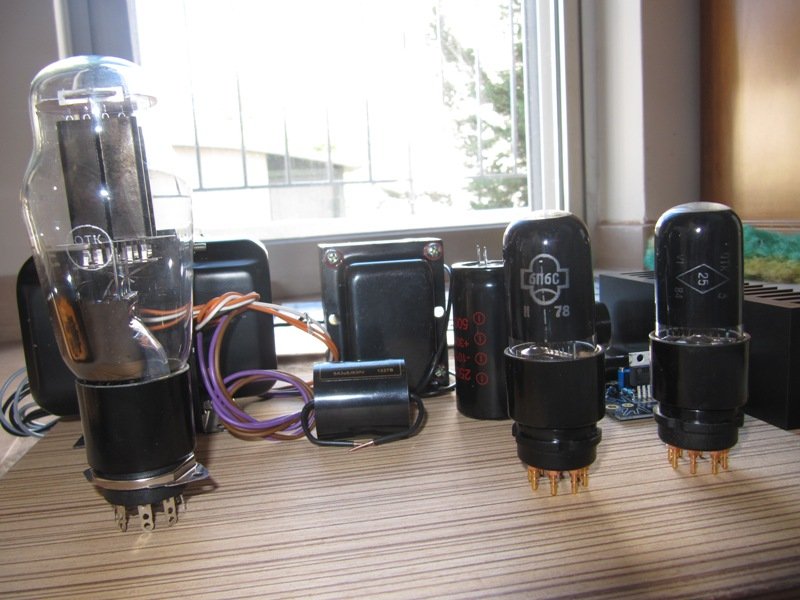

ο μετασχηματιστής ισχύος είναι από τον Αντωνιάδη (παρελήφθη μόλις χθες) 320V / 120mA,
τσοκ hammond 193c,
ανορθώτρια η ρωσίδα 5C3S black plates του 1962 (μεγαλύτερη από μένα η κυρία :worshippy,
6V6 επίσης από μαμάΡωσία ματσαρισμένες .... (στο μέλλον θα παίξει και ένα σετ με αμερικανίδες - 5R4Gy και rca 6V6),

regulator SSHV2 (σχετικό νήμα εδώ : http://www.diyaudio.com/forums/powe...tic-mosfet-hv-shunt-regs-207.html#post2805889) θα χρησιμοποιηθεί αρχικά ένα και για τα δύο κανάλια ...

το τροφοδοτικό έχει c1 στα 3,9uf και c2 στα 268 (τόσο μέτρησα τον JJ, υπάρχει και ένας bhc aerovox στα 210uf), το psudII δείχνει θεωρητικά ριπλ πριν το regulator 50mV ...........



[D I M __ Z]

Απάντηση: Line Stage I

.....
θα γίνει μάλλον σε ένα σασί, σανιδάτο στην αρχή και βλέπουμε μήπως χρειαστεί να μπει το τροφοδοτικό σε ξεχωριστό σασί ....

η ροή του νήματος ενδέχεται να είναι λίγο αργή καθώς ο ελεύθερος χρόνος είναι πολύ περιορισμένος ... και παράλληλα "τρέχει" και μία ακόμα κατασκευή με τις 26 ......

το σχέδιο σε γενικές γραμμές είναι απλό και από οτι ακούγεται ηχητικά "σκάβει" ....

ελπίζω ο αγαπητός Νίκος (Salas) να βοηθήσει σε τυχόν απορίες - ερωτήσεις ....

to be continued ...



[lemon]

Απάντηση: Line Stage I

Ωραίο πλάνο, με τις κυρίες που ακόμη δεν τολμώ να τις "ακουμπήσω"!

Θα παρακολουθήσω το σχέδιο σου με διπλό ενδιαφέρον - γράψανε καλά λόγια για αυτό το σχηματικό του Salas στο diyaudio.

H πλακέτα προήλθε από group buy του diyaudio?



[D I M __ Z]

Re: Line Stage I

ποιές δεν τολμάς να ακουμπήσεις ? τις ρωσίδες ?

πάντως σύμφωνα με τον Salas από τις πιο αξιόπιστες αυτή τη στιγμή είναι οι tungsol 6V6 reissue ....

η πλακέτα είναι όντως από το gb του diyaudio, αύριο μάλλον θα βάλω και τις ψύκτρες και θα την δοκιμάσω ,,,,



[exp4nder]

Re: Line Stage I

Πολύ ενδιαφέρον!



[lemon]

Απάντηση: Line Stage I

Τις ωραίες Ρωσίδες τις τιμώ, όπως πρέπει, αλλά τις ωραίες λάμπες είτε προέρχονται από το ανατολικό ή το δυτικό μπλοκ, δεν τολμώ ακόμη να ακουμπήσω.
Το σχέδιο όμως αυτό με παρακινεί!

Όπως έγραψα, θα παρακολουθήσω την πορεία σου, με αρκετό ενδιαφέρον.



[kontr]

Re: Line Stage I

δεν θα έπρεπε να εχεις κανένα πρόβλημα.
με οτι εχεις καταπιαστεί είσαι τρομερά μεθοδικός αρα δεν έχεις τίποτα να φοβάσαι.
οσο για το συγκεκριμένο σχέδιο ειναι πολύ απλο για να το ξεκινήσεις, βέβαια οπως ολα τα λαμπατα θελει πολυ δουλειά απο εκεί και πέρα για να το τιουναρεις και αυτό είναι και το ωραίο.



[lemon]

Απάντηση: Line Stage I

Κώστα, αυτή η υψηλή τάση στις λάμπες είναι που με "τρενάρει" που πάει πακέτο και με υψηλό ρεύμα.
Κάποια στιγμή θα κάνω την αρχή, ίσως σταθεί "ούρειος άνεμος" η υλοποίηση του "DIM_Z".

Την καλημέρα μου σε όλους.



[D I M __ Z]

Απάντηση: Line Stage I

τίποτα σπουδαίο ακόμα,
τρύπησα το ξύλο και βίδωσα/στερέωσα διάφορα υλικά,
έφτιαξα και μία βάση για τις 6V6 η οποία θα στηρίζεται σε αντικραδασμικά και κάτι άλλα ψιλολόγια ..

σήμερα βρήκα χρόνο και τελείωσα το SSHV2 και το ένα τροφοδοτικό για τα νήματα της 6V6 ...


η επιφάνεια είναι μικρή και τα βλέπω όλα λίγο στριμωχτά,

ποιό από τα παρακάτω layout θα είναι καλύτερο ?



[ΠΕΤΡΑΛΙΑΣ ΝΙΚΟΣ]

Re: Line Stage I

Πολύ όμορφα πράγματα, μόνο μια ερώτηση.
Ο πυκνωτής εξόδου (.68uF) δεν είναι μικρός?
Αν υποθέσουμε τελικό με 22KOhm αντίσταση εισόδου έχουμε αποκοπή στους 10 κύκλους με τη φάση να στρίβει από τους 100 και κάτω.
Θα μπορούσε να μπει πχ ένας 2-4uF MIT (Multicap), Jensen κτλ

Επίσης θα μπορούσε να μπει στην κάθοδο μια πηγή ρεύματος ώστε να αρκεί ένας πλαστικός 47-100uF αντί για τον elna.

Ιδέες λέω...



[Salas]

Απάντηση: Line Stage I

Ό 0.68μF αφορούσε σύνδεση μέ ενισχυτή πολύ μεγάλης αντίστασης πού τό έβαζα τότε. Είναι αποτύπωσης 2007 ή 2008 αυτό τό σχηματικό. Ανάλογα τόν ενισχυτή καί ή τιμή πυκνωτή εννοείται.
Μήν βάλετε πηγές γιά φορτία ή καταβόθρες, δέν παίζει καλά όσον αφορά τό πώς τόν προτείνω καί προτιμώ. 7.5K φορτίο καί 300V B+ είναι ή μόνη σοβαρή αλλαγή γιά επιλογή προτίμησης πρός σφικτότερο ήχο άν προτιμάτε, όπως καί χαμηλή grid stopper μέχρι 100 Ω άν δέν ταλαντώνει μέ τήν πηγή σας γιά κάπως δυναμικότερο αποτέλεσμα άν προτιμάτε σέ κάποιο σύστημα.



[D I M __ Z]

Απάντηση: Line Stage I

μέτραγα στην έξοδο του τροφοδοτικού των νημάτων 12,2V χωρίς φορτίο ,

ο salas πρότεινε να δοκιμάσω με τα νήματα...

τα σύνδεσα λοιπόν (pin 2 από το τροφοδοτικό και pin7 την γη από την γέφυρα και τον πυκνωτή) και μετά από λίγα δευτερόλεπτα άρχισε να φωτίζει, την κράτησα γύρω στα δύο λεπτά μέχρι που ψιλοζεστάθηκε η λάμπα, έντονο πορτοκαλί το νήμα και μέτρησα πάνω στα πιν (2 και 7) 6,42V ...

τσιμπημένο δεν είναι ?



[Βαγγέλης Καινούργιος]

Re: Απάντηση: Line Stage I

μέτραγα στην έξοδο του τροφοδοτικού των νημάτων 12,2V χωρίς φορτίο ,

ο salas πρότεινε να δοκιμάσω με τα νήματα...

τα σύνδεσα λοιπόν (pin 2 από το τροφοδοτικό και pin7 την γη από την γέφυρα και τον πυκνωτή) και μετά από λίγα δευτερόλεπτα άρχισε να φωτίζει, την κράτησα γύρω στα δύο λεπτά μέχρι που ψιλοζεστάθηκε η λάμπα, έντονο πορτοκαλί το νήμα και μέτρησα πάνω στα πιν (2 και 7) 6,42V ...

τσιμπημένο δεν είναι ?

Είναι λίγο τσιμπημένο. Εγώ τις 6,3 λάμπες τις δουλεύω στα 6,00-6.15 βολτ. Το 317 δουλεύει στο σχέδιο αυτό σαν πηγή ρεύματος. Βάλε ένα τριμερ 500Ω-1ΚΩ παράλληλα με τις δύο παράλληλες αντιστάσεις και ρύθμισε μέχρι να πάρεις την τάση στα άκρα του νήματος που θέλεις. Μετά, είτε το αντικατθιστάς με μία σταθερή αντίσταση είτε το αφήνεις μόνιμα.



[D I M __ Z]

Απάντηση: Line Stage I

υπάρχει περίπτωση όταν δουλέψει κανονικά όλο το σύστημα να πέσει κάτω από τα 6,4 ? ή δεν θα επηρεαστεί ?

μήπως να αφήσω το fine tuning για τότε ? άσε που αυτή τη στιγμή έχω μόνο 5,10 και 20κ τριμεράκια....

το 2ο τροφοδοτικό στον αέρα μετράει ακριβώς το ίδιο, το βράδυ θα το βάλω και αυτό στην πλακέτα ...



[Salas]

Απάντηση: Line Stage I

Δέν έχει σχέση μέ τήν τάση τών Μ/Τ από τήν στιγμή πού επαρκεί. Έχει σχέση μέ τήν εσωτερική τάση αναφοράς τού τσίπ, τήν ανοχή τής αντίστασης ρύθμισης, καί τήν ανοχή γιά ρεύμα θέρμανσης τής κάθε λάμπας σέ ονομαστική τάση νήμαντος. Τζόγοι καί ζέστες δηλαδή. Γιά αυτό δέν είχα βάλει 2.7 Ω αλλά 15//3.3 Ω ώστε νά εκμεταλευτώ τόν τζόγο τών τουβλακίων (ά ρέ Μπαμπινιώτη:music-smiley-005. Άν δέν θά αλλάξουν πολύ οί ζέστες στά LM στό μέλλον λόγω σε κουτί κλπ, κάντο από τώρα, καί κοίτα νά μήν ζεματάει ανυπόφορα ή ψύκτρα τού LM. 6.1V στόχος, ώστε καί νά κρατούν στό χρόνο, καί νά μήν περάσουν διάφορες μάρκες καί δείγματα 6V6 τά 6.3V. ΔΕΝ παθαίνει τίποτα ή λάμπα μέ τσιμπημένη στά 6.4 Βόλτ γιά λίγο καιρό. Είσαι μέσα στίς επίσημες ανοχές τού λαμπερού ετούτου γηραιού τεμαχίου.:grandpa:



[D I M __ Z]

Απάντηση: Line Stage I

ok, θα δοκιμάσω παράλληλα με κάτι αντιστάσεις που έχω και που ελπίζω οι τιμές τους να το φέρουν εκεί που πρέπει ...

το "λάθος" που έκανα είναι οτι έπρεπε να τα βάλω όλα ανάποδα, δλδ το SSHV2 να είναι από την αριστερή μεριά ωστε τα καλώδια και από τις δύο μεριές να είναι πιο κοντά ... να είχα τον πυκνωτή τέρμα πίσω και μπροστά να έδινε στις λάμπες ...

όταν με το καλό μπει στο κουτί θα έρθουν όλα τούμπα ....



[Salas]

Απάντηση: Line Stage I

Γύρω στά 2.8 Ω τό κόβω γιά 6.3V. Φαίνεται τά 317 σου είναι 1.25 Βόλτ. Από εκεί καί πέρα, βλέπεις.



[D I M __ Z]

Απάντηση: Line Stage I

πρόσθεσα μια 0,47 σε σειρά με την 3,3 και μέτρησα 5,51V στα νήματα ...

έβαλα άλλη μία 0,47 παράλληλα με την 0.47 και οι δύο μαζί σε σειρά με την 3,3 και πήρα 6,03V ...

μένει να πάρω μερικές στα 3,3 - 3,6 και μερικές 0,2 - 0,3 και να παίξω για να το πάω στο 6,1+ ....


μούτσος γκράτσιας αμίγκος προς το παρόν .... :2thumb22sup:



[D I M __ Z]

Απάντηση: Line Stage I

τελικά τα γύρισα όλα τούμπα έτσι ώστε η καλωδίωση του SSHV2 να είναι νορμάλ ...

τελειώσα και το 2ο τροφοδοτικό για τα νήματα της 6V6, με δύο αντιστασούλες σε σειρά με την 3,3 όλες οι λάμπες που έχω μέτρησαν από 6,1 εώς 6,32V ...

έκανα και το πρώτο τεστ του τροφοδοτικού με μία 274Β ανορθώτρια και μέτρησα όσο υπολογίζει και το psudII ....

σειρά έχει να τεστάρω το sshv2 ...



[D I M __ Z]

Απάντηση: Line Stage I

δοκίμσα ss rectifier, IN4007 με μία 100Ohm στη σειρά πριν τον c1, μέτρησα 440VDC χωρίς φορτίο - όσο έδινε και το PsudII ...

τέσταρα το SSHV2 ...

δεν είχα 8.5k dummy load, το καλύτερο που είχα ήταν 7.6k ( 4.7/2.2/0.68 σε σειρά) ...

η R4 ρυθμίστηκε στα 40mA, αλλά με την R11 στο τέρμα μετρούσα 291V στο dummy load ...

θα δοκιμάσω αργότερα την R4 στα 44mA για να δω αν παίρνω 340V στο dummy (αν έχω κάνει σωστά τις πράξεις :smash: ) ...

το όλο θέμα κράτησε περίπου 5 λεπτά ... η ψύκτρα του 2540 ζεστάθηκε αρκετά ενώ του 840 παρέμεινε κρύα ...
