Shunt Regulator V 1.1 (rev 2) by Salas
- Thread starter lemon
- Start date
Ευχαριστώ Νίκο
Οπότε την περίπτωσή μου με τα περισευούμενα 15-17 mA, μια και το ρεγκ δουλεύει σωστά το αφήνω όπως είναι
Δεν χρειάζεται καθόλου ψήκτρες
Περιτό βέβαια να πω ότι ο προ κελαηδάει πραγματικά
Οπότε την περίπτωσή μου με τα περισευούμενα 15-17 mA, μια και το ρεγκ δουλεύει σωστά το αφήνω όπως είναι
Δεν χρειάζεται καθόλου ψήκτρες
Περιτό βέβαια να πω ότι ο προ κελαηδάει πραγματικά
- 3 March 2009
- 4,065
Απάντηση: Re: Shunt Regulator V 1.1 (rev 2) by Salas
Το ρεύμα καθορίζεται από την τάση κατά μήκος της R101 διαιρούμενο από την ωμική αντίστασή της, μετράς την τάση στα άκρα της R101 (πτώση τάσης) και διαιρείς με την τιμή (ωμική) της αντίστασης.
Από τις μεταφασμένες οδηγίες βλέπω ότι αυτή η πτώση τάσης πάνω στην R101 προέρχεται από τη συνολική των 3 led μείον την τάση Vgs του Mosfet σε συγκεκριμένο ρεύμα ηρεμίας.
Εν κατακλείδι εφόσον δούλεψε, είσαι εντάξει, απλά με παραπάνω περισσευούμενο ρεύμα - όπως έγραψε το μέλος Salas - έχεις ακόμη χαμηλότερη αντίσταση εξόδου που για πολλούς είναι και επιδιωκόμενο .
Το ρεύμα καθορίζεται από την τάση κατά μήκος της R101 διαιρούμενο από την ωμική αντίστασή της, μετράς την τάση στα άκρα της R101 (πτώση τάσης) και διαιρείς με την τιμή (ωμική) της αντίστασης.
Από τις μεταφασμένες οδηγίες βλέπω ότι αυτή η πτώση τάσης πάνω στην R101 προέρχεται από τη συνολική των 3 led μείον την τάση Vgs του Mosfet σε συγκεκριμένο ρεύμα ηρεμίας.
Εν κατακλείδι εφόσον δούλεψε, είσαι εντάξει, απλά με παραπάνω περισσευούμενο ρεύμα - όπως έγραψε το μέλος Salas - έχεις ακόμη χαμηλότερη αντίσταση εξόδου που για πολλούς είναι και επιδιωκόμενο .
Ευχαριστώ και πάλι
Υποθέτω πως ενοείς την R1, πριν από το πρώτο τρανζίστορ(IRF9610)
Όσο για την τιμή της είναι εύκολο να την μειώσω, για να έχω περίσευμα ρεύματος (προσανατολίζομαι στα 33-39 Ομ)
Υποθέτω πως ενοείς την R1, πριν από το πρώτο τρανζίστορ(IRF9610)
Όσο για την τιμή της είναι εύκολο να την μειώσω, για να έχω περίσευμα ρεύματος (προσανατολίζομαι στα 33-39 Ομ)
Re: Απάντηση: Re: Shunt Regulator V 1.1 (rev 2) by Salas
Μανώλη έχω μπερδευτεί λίγο...διάβαζα στον οδηγό ότι η R1 (στο v1.0) καθορίζεται ως R1=2/I, αν λοιπόν για το βουβάλι θέλω 350mA, η R1 πρέπει να είναι 2/0,35=5,7Ω. Όμως, σε μια πλακέτα που μου έδωσε φίλος, η R1 είναι 2,9Ω και η τάση που μετράω πάνω της είναι 1V, άρα σύμφωνα με αυτό που λες, περνάει το ρεύμα που θέλω (1/2.9= 0,35Α περίπου)....δεν έχω καταλάβει κάτι?
Επίσης, στον υπολογισμό του ρεύματος, μήπως πρέπει να προσθέσω και 150mA για τον σταθεροποιητή και να υπολογίσω για σύνολο 500mA? Άρα να πάω για R1=2/0,5=4Ω ?
Βασικά αντιμετωπίζω κι ένα πρόβλημα γι αυτό και οι τόσες απορίες... δεν μπορώ με τίποτα να ρίξω την τάση με το τρίμερ στα 5,5V...έχω δοκιμάσει με 1Κ και 2Κ τριμεράκια, δεν είχα άλλα, να δοκιμάσω και με μικρότερα λες? Βασικά δεν πέφτει η τάση κάτω από 11V με τίποτα και πρέπει να κάνω πολλές στροφές στο τρίμερ για πολύ μικρές αλλαγές στην τιμή...
Μανώλη έχω μπερδευτεί λίγο...διάβαζα στον οδηγό ότι η R1 (στο v1.0) καθορίζεται ως R1=2/I, αν λοιπόν για το βουβάλι θέλω 350mA, η R1 πρέπει να είναι 2/0,35=5,7Ω. Όμως, σε μια πλακέτα που μου έδωσε φίλος, η R1 είναι 2,9Ω και η τάση που μετράω πάνω της είναι 1V, άρα σύμφωνα με αυτό που λες, περνάει το ρεύμα που θέλω (1/2.9= 0,35Α περίπου)....δεν έχω καταλάβει κάτι?
Επίσης, στον υπολογισμό του ρεύματος, μήπως πρέπει να προσθέσω και 150mA για τον σταθεροποιητή και να υπολογίσω για σύνολο 500mA? Άρα να πάω για R1=2/0,5=4Ω ?
Βασικά αντιμετωπίζω κι ένα πρόβλημα γι αυτό και οι τόσες απορίες... δεν μπορώ με τίποτα να ρίξω την τάση με το τρίμερ στα 5,5V...έχω δοκιμάσει με 1Κ και 2Κ τριμεράκια, δεν είχα άλλα, να δοκιμάσω και με μικρότερα λες? Βασικά δεν πέφτει η τάση κάτω από 11V με τίποτα και πρέπει να κάνω πολλές στροφές στο τρίμερ για πολύ μικρές αλλαγές στην τιμή...
Δεν έχει νόημα να βάλεις μικρότερη τιμή, γιατί στο 1Κ π.χ. στρίβοντας το βιδάκι παίρνει τιμές από 0-1Κ, συνεπως συμπεριλαμβάνει και τη μικρότερη τιμή τριμερ.
Χωρίς να είμαι ειδικός, το πρόβλημά σου είναι κάπου αλλου και όχι στο τρίμερ.
Κάνε κάποιο έλεγχο στην τοποθέτηση των υλικών, μήπως έχεις βάλει κανένα τρανζιστορ ανάποδα, ή αν είναι καμένο, κάποιο βραχυκύκλωμα στην πλακέτα κ.λ.π.
Χωρίς να είμαι ειδικός, το πρόβλημά σου είναι κάπου αλλου και όχι στο τρίμερ.
Κάνε κάποιο έλεγχο στην τοποθέτηση των υλικών, μήπως έχεις βάλει κανένα τρανζιστορ ανάποδα, ή αν είναι καμένο, κάποιο βραχυκύκλωμα στην πλακέτα κ.λ.π.
- 23 December 2007
- 1,710
Για βγαλε καποιο εξαρτημα απο την αλυσιδα των δυο led- ζενερ-αντισταση R103- (trimmer). Λογικα θα πεσει η ταση.
Προσωρινα βραχυκυκλωσε το.
Προσωρινα βραχυκυκλωσε το.
Last edited:
- 3 March 2009
- 4,065
Απάντηση: Re: Απάντηση: Re: Shunt Regulator V 1.1 (rev 2) by Salas
Καλή Χρονιά Αλέξανδρε.
Αναφέρομαι στην έκδοση 1.1, οι μεταφρασμένες οδηγίες ή οι οδηγίες απευθείας στο αγγλικό κείμενο, είναι σαφής σε αυτό το σημείο. Περιγράφουν το πως βρίσκεις το τι ρεύμα δίνει το κύκλωμά μας και πως αυτό μεταφράζεται σύμφωνα με τις απαιτήσεις μας.
Εάν το βουβάλι σου, το έχεις υπολογίσει ότι χρειάζεται 350mA ρεύμα, σε καμία περίπτωση δεν θα υπολογίσεις τις τιμές του κυκλώματος για 350mA, γιατί έχεις και τις απαιτήσεις σε ρεύμα του ίδιου του κυκλώματος.
Κάπου στις οδηγίες γράφει ότι καλό είναι να υπάρχει περίσσεια ρεύματος από 70-150mA. Κάπου βάζει και τον όρο "hot rod" που τότε που το μεταφράζαμε με παίδευε να κατανοήσω το ρόλο του.
Εν κατακλείδι, πρώτα σταθμίζεις τις απαιτήσεις του κυκλώματος που θα τροφοδοτήσεις και εν συνεχεία αν το ζητούμενό σου είναι η όσο το δυνατόν χαμηλότερη αντίσταση εξόδου του Salas κυκλώματος, θέτεις και αρκετό ρεύμα να περισσεύει. Στην περίπτωσή σου για "hot-rod" καταστάσεις τα 500mA είναι πρέπον ή κάπου εκεί κοντά (430-550).
Αυτό με R=2/I ή το άλλο με το συντελεστή 0,6 το θυμάμαι να προέρχεται από συζητήσεις της έκδοσης 2 του κυκλώματος Salas.
- Αυτό μου θυμίζει τη δική μου περίπτωση που είχα περάσει πριν καιρό με το κύκλωμα γύρω από το PGA2311.
Ας ξεκινήσουμε πρώτα, από το πρώτο. Τι τάση χρησιμοποιείς στο δευτερεύων του M/T ή εναλλακτικά τι τάση dc έχεις μετά την ανόρθωση;
Καλή Χρονιά Αλέξανδρε.
Αναφέρομαι στην έκδοση 1.1, οι μεταφρασμένες οδηγίες ή οι οδηγίες απευθείας στο αγγλικό κείμενο, είναι σαφής σε αυτό το σημείο. Περιγράφουν το πως βρίσκεις το τι ρεύμα δίνει το κύκλωμά μας και πως αυτό μεταφράζεται σύμφωνα με τις απαιτήσεις μας.
Εάν το βουβάλι σου, το έχεις υπολογίσει ότι χρειάζεται 350mA ρεύμα, σε καμία περίπτωση δεν θα υπολογίσεις τις τιμές του κυκλώματος για 350mA, γιατί έχεις και τις απαιτήσεις σε ρεύμα του ίδιου του κυκλώματος.
Κάπου στις οδηγίες γράφει ότι καλό είναι να υπάρχει περίσσεια ρεύματος από 70-150mA. Κάπου βάζει και τον όρο "hot rod" που τότε που το μεταφράζαμε με παίδευε να κατανοήσω το ρόλο του.
Εν κατακλείδι, πρώτα σταθμίζεις τις απαιτήσεις του κυκλώματος που θα τροφοδοτήσεις και εν συνεχεία αν το ζητούμενό σου είναι η όσο το δυνατόν χαμηλότερη αντίσταση εξόδου του Salas κυκλώματος, θέτεις και αρκετό ρεύμα να περισσεύει. Στην περίπτωσή σου για "hot-rod" καταστάσεις τα 500mA είναι πρέπον ή κάπου εκεί κοντά (430-550).
Αυτό με R=2/I ή το άλλο με το συντελεστή 0,6 το θυμάμαι να προέρχεται από συζητήσεις της έκδοσης 2 του κυκλώματος Salas.
exp4nder said:
- Αυτό μου θυμίζει τη δική μου περίπτωση που είχα περάσει πριν καιρό με το κύκλωμα γύρω από το PGA2311.
Ας ξεκινήσουμε πρώτα, από το πρώτο. Τι τάση χρησιμοποιείς στο δευτερεύων του M/T ή εναλλακτικά τι τάση dc έχεις μετά την ανόρθωση;
Στέλιο έχω την έκδοση 1.0, έχει διαφορετικές ονομασίες στα εξαρτήματα,δεν υπάρχει νομίζω R103 σε μένα...και από όσο καταλαβάινω και ψιλοάλλη δομή γενικά...
Κι εγώ πιστεύω ότι το πρόβλημα πάντως δεν είναι στο τρίμερ, πρέπει να είναι σε κάποια αντίσταση, μήπως είναι στην αντίστοιχη της R303 που ρυθμίζει τα 2\3 της τάσης αν έχω καταλάβει καλά από το μανουαλ του 1.1 ? Ισχύει όμως αυτό στο 1.0 και ποιά είναι αυτή στο 1.0?
Κι εγώ πιστεύω ότι το πρόβλημα πάντως δεν είναι στο τρίμερ, πρέπει να είναι σε κάποια αντίσταση, μήπως είναι στην αντίστοιχη της R303 που ρυθμίζει τα 2\3 της τάσης αν έχω καταλάβει καλά από το μανουαλ του 1.1 ? Ισχύει όμως αυτό στο 1.0 και ποιά είναι αυτή στο 1.0?
Γεια σου Μανώλη, μαζί γράφαμε...έχω 12V δευτερεύον στον μετ/τη.
Και επιθυμητή τάση εξόδου 5.5 για το βουβάλι, το οποίο θέλει ρεύμα 350mA. Άρα υποθέτω γύρω στα 500 είναι αρκετά να έχω.
Δε ξέρω αν το σχηματικό που έβαλα πιο πάνω είναι το τελειωτικό της 1.0, καθώς δείχνει ότι ανώτατο ρεύμα είναι 400mA, ενώ νομίζω πάει μέχρι 1Α στην πραγματικότητα...αλλά αυτό έχω βρει μόνο από αυτή την έκδοση...
Και επιθυμητή τάση εξόδου 5.5 για το βουβάλι, το οποίο θέλει ρεύμα 350mA. Άρα υποθέτω γύρω στα 500 είναι αρκετά να έχω.
Δε ξέρω αν το σχηματικό που έβαλα πιο πάνω είναι το τελειωτικό της 1.0, καθώς δείχνει ότι ανώτατο ρεύμα είναι 400mA, ενώ νομίζω πάει μέχρι 1Α στην πραγματικότητα...αλλά αυτό έχω βρει μόνο από αυτή την έκδοση...
Last edited:
- 23 December 2007
- 1,710
Τα λεντ είναι πράσινα. Επίσης σε άλλη έκδοση εκεί που υπάρχει1 λεντ έχει μπεί ακόμη ένα σε σειρά, δηλ συνολικά 5 λεντ.
Το έχω φτιάξει(με 5 λεντ πράσινα) και δουλεύει μια χαρά.Τα Κ170 κατευθείαν στη γη χωρις αντίσταση
Το έχω φτιάξει(με 5 λεντ πράσινα) και δουλεύει μια χαρά.Τα Κ170 κατευθείαν στη γη χωρις αντίσταση
Last edited:
- 23 December 2007
- 1,710
Τα τρία led αριστερά είναι για το ρεύμα και τα ενα ή δύο δεξιά για την τάση. Κάπου αλλού είναι το πρόβλημα.
- 3 March 2009
- 4,065

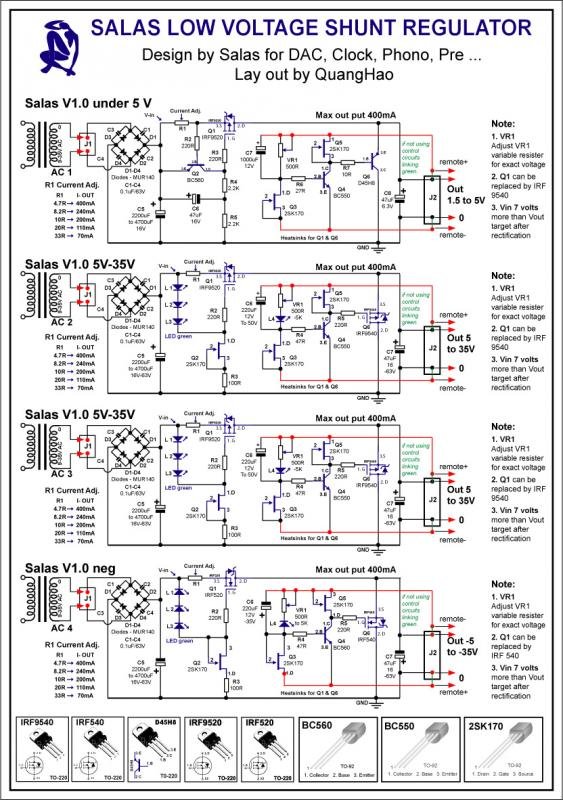

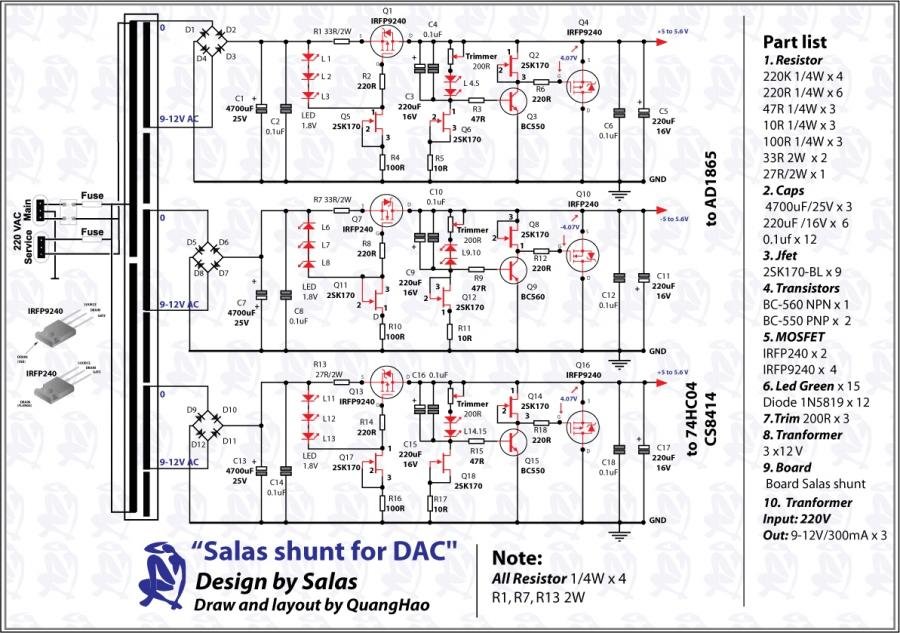

Αλέξανδρε βλέπω ότι έχεις χρησιμοποιήσει τα σχηματικά του QuangHao, που είχαν στηριχτεί σε μια εξέλιξη της έκδοσης 1.0 με προσθήκη sense (κόκκινες γραμμές).
Με το Νίκο που έχω μιλήσει, QuangHao πήρε τα σχηματικά του Salas και τα έβαλε σε δικές του κατασκευές, φτιάχνοντας δικό του layout και κάτι άλλες μικροαλλαγές.
Υποθέτω ότι έχεις χρησιμοποιήσει το 2ο σχηματικό.
Κάπου έγραψες ότι η τάση εξόδου δεν πέφτει με τίποτα κάτω από τα 11, ενώ έχεις 12Vac στο δευτερεύων. Με 12V στο δευτερεύων είτε πριν την ανόρθωση είτε μετά μιας και δεν το διευκρινήσαμε είσαι εντάξει.
Σίγουρα κάτι δεν πάει καλά.
Ο Στέλιος έχει μεγάλη εμπειρία στα τροφοδοτικά του Salas, θα σου γράψω όμως μερικές σκέψεις μου, γιατί είχα περάσει τον ίδιο γολγοθά.
1) κάνε πρώτα δοκιμή του ρεγκ με τεχνητό φορτίο 5W σωστά υπολογισμένο (I=Vout/R). Δουλεύει σωστά; Εάν ναι, έχεις τελειώσει με την κατασκευή του ρεγκ και λογικά θα πρέπει να ψαχθείς όχι με το τι συμβαίνει στο ρεγκ αλλά με το τι είναι ενωμένο μετά το ρεγκ, μήπως και ταλαντώνει και γίνεται χαμός.
2) εάν δεν δουλεύει σωστά - δηλ. δεν έχεις την απαιτούμενη τάση - με το τεχνητό φορτίο, τότε το φταίξιμο είναι καθαρά στον τρόπο υλοποίησης του.
α) μετράς πτώση τάσης πάνω στην πρώτη μεγάλη αντίσταση R1 σύμφωνα με το σχηματικό σου. Εάν δεν υπάρχει αρκετή πτώση τάσης δεν δουλεύει σωστά η πηγή ρεύματος
β) βάλε τό πολύμετρο μεταξύ G,S τού κάθε Μόσφετ, θα πρέπει να έχεις 4-5V τάση. Εάν σου δώσουν πολύ χαμηλή ή πολύ υψηλή θέλουν άλλαγμα.
3) ξαναμέτρα το δευτερεύων του μετασχηματιστή σου, τι τάση ac σου δίνει. Μέτρα και μετά την ανόρθωση τι τάση dc έχεις. Συγνώμη που το ξαναθέτω το θέμα, αλλά μου είχε πέσει στα χέρια μου δευτερεύων με 12Vac και είχα τελικά άνω των 15ac με αποτέλεσμα να χρειαστώ CRC για να ρίξω την τάση.
Με το Νίκο που έχω μιλήσει, QuangHao πήρε τα σχηματικά του Salas και τα έβαλε σε δικές του κατασκευές, φτιάχνοντας δικό του layout και κάτι άλλες μικροαλλαγές.
Υποθέτω ότι έχεις χρησιμοποιήσει το 2ο σχηματικό.
Κάπου έγραψες ότι η τάση εξόδου δεν πέφτει με τίποτα κάτω από τα 11, ενώ έχεις 12Vac στο δευτερεύων. Με 12V στο δευτερεύων είτε πριν την ανόρθωση είτε μετά μιας και δεν το διευκρινήσαμε είσαι εντάξει.
Σίγουρα κάτι δεν πάει καλά.
Ο Στέλιος έχει μεγάλη εμπειρία στα τροφοδοτικά του Salas, θα σου γράψω όμως μερικές σκέψεις μου, γιατί είχα περάσει τον ίδιο γολγοθά.
1) κάνε πρώτα δοκιμή του ρεγκ με τεχνητό φορτίο 5W σωστά υπολογισμένο (I=Vout/R). Δουλεύει σωστά; Εάν ναι, έχεις τελειώσει με την κατασκευή του ρεγκ και λογικά θα πρέπει να ψαχθείς όχι με το τι συμβαίνει στο ρεγκ αλλά με το τι είναι ενωμένο μετά το ρεγκ, μήπως και ταλαντώνει και γίνεται χαμός.
2) εάν δεν δουλεύει σωστά - δηλ. δεν έχεις την απαιτούμενη τάση - με το τεχνητό φορτίο, τότε το φταίξιμο είναι καθαρά στον τρόπο υλοποίησης του.
α) μετράς πτώση τάσης πάνω στην πρώτη μεγάλη αντίσταση R1 σύμφωνα με το σχηματικό σου. Εάν δεν υπάρχει αρκετή πτώση τάσης δεν δουλεύει σωστά η πηγή ρεύματος
β) βάλε τό πολύμετρο μεταξύ G,S τού κάθε Μόσφετ, θα πρέπει να έχεις 4-5V τάση. Εάν σου δώσουν πολύ χαμηλή ή πολύ υψηλή θέλουν άλλαγμα.
3) ξαναμέτρα το δευτερεύων του μετασχηματιστή σου, τι τάση ac σου δίνει. Μέτρα και μετά την ανόρθωση τι τάση dc έχεις. Συγνώμη που το ξαναθέτω το θέμα, αλλά μου είχε πέσει στα χέρια μου δευτερεύων με 12Vac και είχα τελικά άνω των 15ac με αποτέλεσμα να χρειαστώ CRC για να ρίξω την τάση.
Last edited:
Μανώλη σε ευχαριστώ για τις συμβουλές!
Πάντως, δεν το έχω συνδέσει με το πραγματικό φορτίο μου (βουβάλι) ως τώρα για ευνόητους λόγους, άρα σίγουρα ότι κάνει δεν μπορεί να οφείλεται σε ταλάντωση, τουλάχιστον δεν μπορώ να το ξέρω ακόμα. Ναι θα δοκιμάσω με τεχνητό φορτίο, λογικά χρειάζομαι μια αντίσταση γύρω στα 5,5V/0,5Α = 11A στα 5W αφού θα καίει 2,75W.
Υπάρχει δηλαδή περίπτωση όταν συνδεθεί το φορτίο αυτό επάνω, η τάση να πέσει στο επιθυμητό? Μου φαίνεται λίγο ρίσκο αυτό για να συνδέσω μετά πάνω κάτι τόσο ευαίσθητο όσο το βουβάλι...
Πάμε παρακάτω...στην R1 μετράω πτώση τάσης 1V τώρα...μάλλον υπάρχει πρόβλημα με την πηγή ρεύματος λοιπόν...θα μετρήσω στα μοσφετ όταν πάω σπίτι να δω τι παίζει... Θα μετρήσω και το δευτερεύον να σιγουρευτώ, οκ!! Θενκς μαν!!
Πάντως, δεν το έχω συνδέσει με το πραγματικό φορτίο μου (βουβάλι) ως τώρα για ευνόητους λόγους, άρα σίγουρα ότι κάνει δεν μπορεί να οφείλεται σε ταλάντωση, τουλάχιστον δεν μπορώ να το ξέρω ακόμα. Ναι θα δοκιμάσω με τεχνητό φορτίο, λογικά χρειάζομαι μια αντίσταση γύρω στα 5,5V/0,5Α = 11A στα 5W αφού θα καίει 2,75W.
Υπάρχει δηλαδή περίπτωση όταν συνδεθεί το φορτίο αυτό επάνω, η τάση να πέσει στο επιθυμητό? Μου φαίνεται λίγο ρίσκο αυτό για να συνδέσω μετά πάνω κάτι τόσο ευαίσθητο όσο το βουβάλι...
Πάμε παρακάτω...στην R1 μετράω πτώση τάσης 1V τώρα...μάλλον υπάρχει πρόβλημα με την πηγή ρεύματος λοιπόν...θα μετρήσω στα μοσφετ όταν πάω σπίτι να δω τι παίζει... Θα μετρήσω και το δευτερεύον να σιγουρευτώ, οκ!! Θενκς μαν!!
Κάπου διάβαζα τώρα στο diyaudio, έγραφε ο ίδιος ο Νίκος δηλαδή, ότι τάση 1V στην R1, σημαίνει υψηλή Vgs του μοσφετ, άρα κάτι παίζει εκεί μάλλον...είναι θέμα μοσφέτ όμως ή κάτι άλλο άραγε?
Sorry μια ερώτηση, τα ακριανά πόδια του irf (S,G)τα μετράω με φορτίο πάνω στο ρεγ ή χωρίς?
Sorry μια ερώτηση, τα ακριανά πόδια του irf (S,G)τα μετράω με φορτίο πάνω στο ρεγ ή χωρίς?
