Τα φώτα σας: Διακόπτης ON-OFF με φωτισμό

Όχι.. Αν αποδειχθεί ότι έχεις τύλιγμα που περισσεύει και η τάση AC που δίνει είναι έως 22V μπορείς να βάλεις ένα τέτοιο: https://www.aliexpress.com/item/100...|x_object_id:1005006366524317|_p_origin_prod:

Και λογικά θα χρειαστεί να βάλεις και μια αντίσταση σε σειρά με το LED, περίπου στο 1Κ (με τάση εξόδου του παραπάνω τροφοδοτικού τα ~5V).

Δημήτρης Δημητρακούδης said:
Όχι.. Αν αποδειχθεί ότι έχεις τύλιγμα που περισσεύει και η τάση AC που δίνει είναι έως 22V μπορείς να βάλεις ένα τέτοιο: https://www.aliexpress.com/item/1005006366524317.html?spm=a2g0o.productlist.main.1.3d7f6d02Sqxwu3&algo_pvid=81ab132d-5b83-4797-aa20-4d6fc674ab2c&algo_exp_id=81ab132d-5b83-4797-aa20-4d6fc674ab2c-0&pdp_ext_f={"order":"20","eval":"1","fromPage":"search"}&pdp_npi=6@dis!EUR!3.63!3.63!!!29.08!29.08!@2103864c17645982393385401e0840!12000036914159268!sea!GR!719218857!X!1!0!n_tag:-29919;d:3d1db7f6;m03_new_user:-29895&curPageLogUid=R0zdAg3H6MHm&utparam-url=scene:search|query_from:|x_object_id:1005006366524317|_p_origin_prod:

....
Click to expand...
Ωραίο αλλά φοβάμει πως δεν έχω ελεύθερο χώρο 69 x 50 x 27mm ( L x W x H ).
Πρέπει να μετρήσω αν δημιουργείται αν φέρω τον R-Core πιο πλάι

Πήρα αυτό να δοκιμάσω. Παίρνει AC 5-20V, και βγάζει DC 3.3-18V.
Περιμένω και ένα που παίρνει 230V.
Ο R-core βγάζει και άλλες τάσεις μέχρι 15V.

Το εναλλασώμενο από R-core θα πάει στην κλέμα AC. Η έξοδος του DC για το φωτάκι LED ποιά είναι?


Attachments

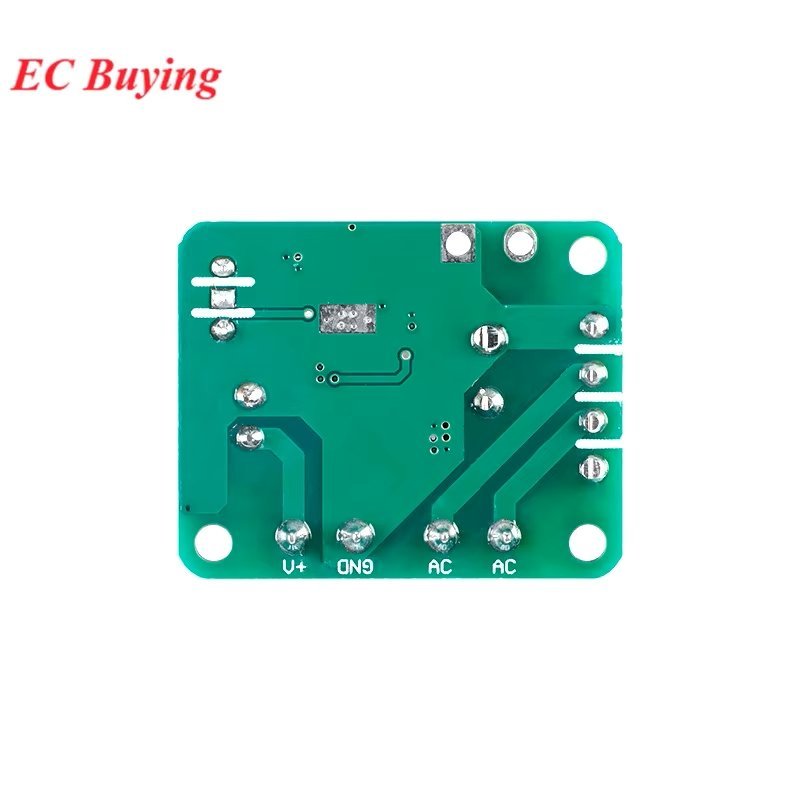

  • PSU 1.jpg
    PSU 1.jpg
    38.4 KB · Views: 5
  • PSU 2.jpg
    PSU 2.jpg
    66.2 KB · Views: 5
Last edited:
ika said:
Πήρα αυτό να δοκιμάσω. Παίρνει AC 5-20V, και βγάζει DC 3.3-18V.
Περιμένω και ένα που παίρνει 230V.
Ο R-core βγάζει και άλλες τάσεις μέχρι 15V.

Το εναλλασώμενο από R-core θα πάει στην κλέμα AC. Η έξοδος του DC ποιά είναι?
Click to expand...

Πάρε ένα τέτοιο να τελειώνεις: https://www.aliexpress.com/item/1005006812874730.html?spm=a2g0o.productlist.main.7.182c1e8byELsSP&algo_pvid=d86a17f0-c3b5-47ce-a502-7481150a0b4f&algo_exp_id=d86a17f0-c3b5-47ce-a502-7481150a0b4f-6&pdp_ext_f={"order":"138","spu_best_type":"order","eval":"1","fromPage":"search"}&pdp_npi=6@dis!EUR!4.19!0.86!!!33.86!6.94!@210384b217657956607934400e5a4f!12000038387828820!sea!GR!0!ABX!1!0!n_tag:-29910;d:3d1db7f6;m03_new_user:-29895;pisId:5000000187452337&curPageLogUid=oOtdCDXSh0R0&utparam-url=scene:search|query_from:|x_object_id:1005006812874730|_p_origin_prod:



  • Haha
Reactions: Δημήτρης Δημητρακούδης
Δημήτρης Δημητρακούδης said:
Πάρε ένα τέτοιο να τελειώνεις: https://www.aliexpress.com/item/1005006812874730.html?spm=a2g0o.productlist.main.7.182c1e8byELsSP&algo_pvid=d86a17f0-c3b5-47ce-a502-7481150a0b4f&algo_exp_id=d86a17f0-c3b5-47ce-a502-7481150a0b4f-6&pdp_ext_f={"order":"138","spu_best_type":"order","eval":"1","fromPage":"search"}&pdp_npi=6@dis!EUR!4.19!0.86!!!33.86!6.94!@210384b217657956607934400e5a4f!12000038387828820!sea!GR!0!ABX!1!0!n_tag:-29910;d:3d1db7f6;m03_new_user:-29895;pisId:5000000187452337&curPageLogUid=oOtdCDXSh0R0&utparam-url=scene:search|query_from:|x_object_id:1005006812874730|_p_origin_prod:

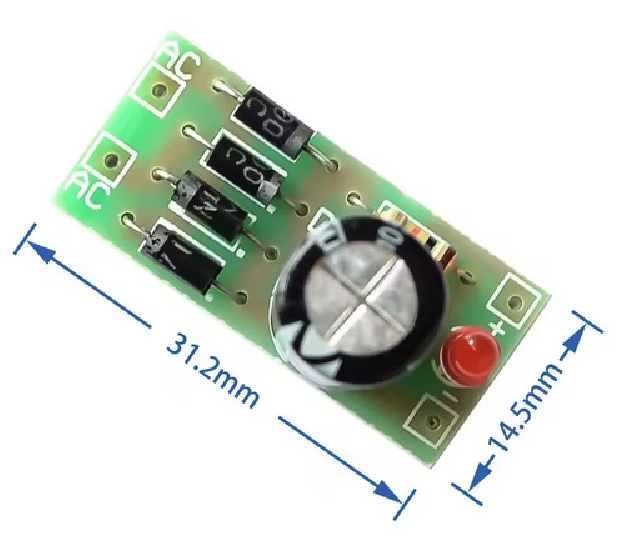

View attachment 262778
Click to expand...
λέει AC input 6-12V και
Rectifier output voltage [output = input x1.414] [for example: input 12V AC, then the output 12x1.414=16.968V, which is the calculation of the no-load voltage, only for reference, there will be a deviation
δλδ τα 6V AC (που δεν θυμάμαι να έχει τόσο χαμηλή παροχή ο μετασχηματιστής) θα τα κάνει 7.5V DC !

Δεν σε νοιάζει αυτό, το LED που θέλεις να οδηγήσεις μπορείς να το οδηγήσεις και με 100V DC, αν βάλεις την κατάλληλη αντίσταση.

Στην προκειμένη περίπτωση, η τάση AC που μπορεί να δεχθεί το πλακετάκι περιορίζεται από την τάση που αντέχουν οι δίοδοι (αν έχει 1Ν4007 μιλάμε για πάνω από 500V) και ο πυκνωτής. Αν ο πυκνωτής έχει τάση λειτουργίας από 25V και πάνω είσαι ok και με τάση 15VAC στην είσοδο.

Αλλά η κουβέντα μας θα παραμείνει θεωρητική, μέχρι να μετρήσεις τι τάσεις δίνουν τα διαθέσιμα τυλίγματα.

Χρόνια πολλά σε όλους.

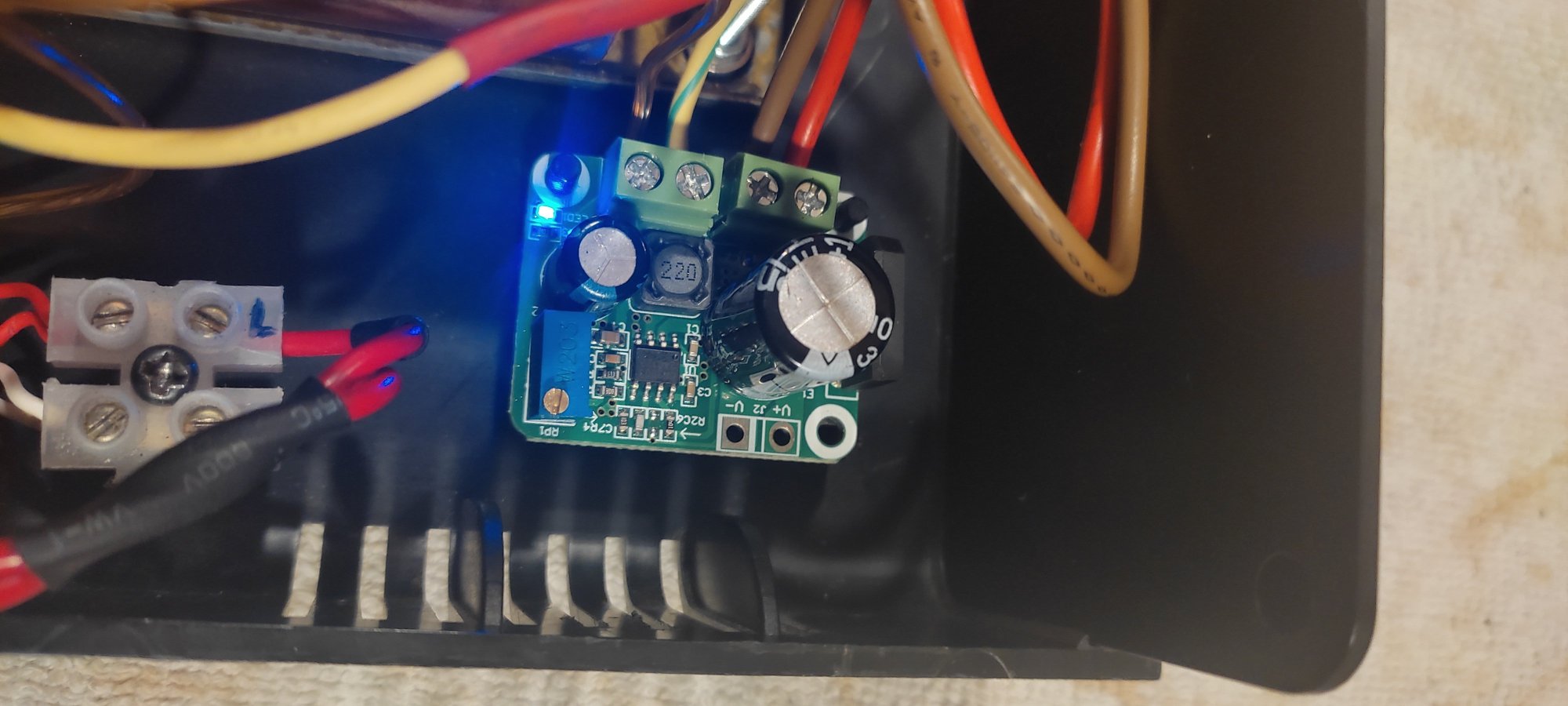

Βρήκα καλώδια με 10.5V ξέμπαρκα στον R-Core και τα έβαλα στην κλέμα AC και το καλώδιο του LED του διακόπτη στην κλέμα V+ και GND, όπως μου είπατε. Ρύθμησα το DC voltage στα 4.8V.

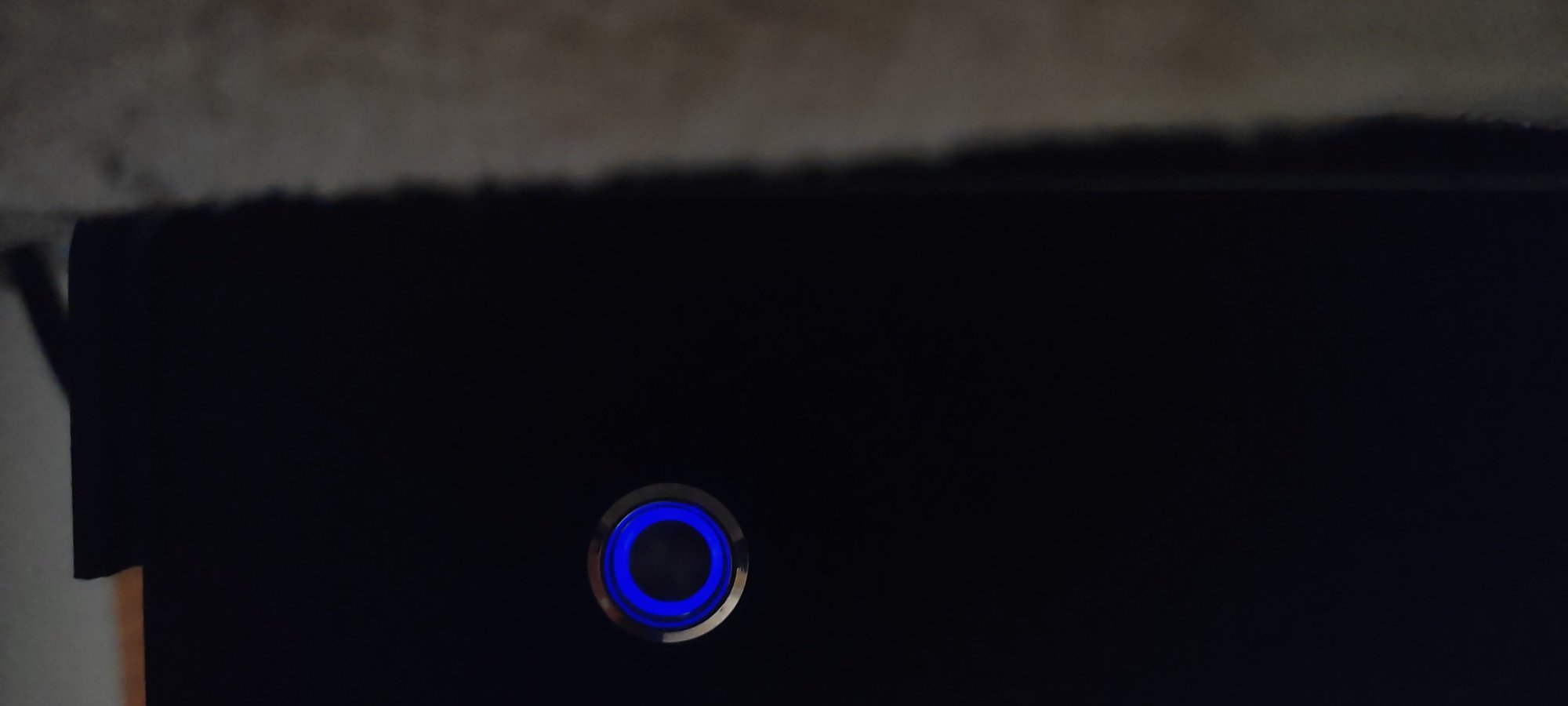

Δουλεύει, με μία αναμενόμενη παρενέργεια.
Όταν κλείσω το ρεύμα από τον διακόπτη, κάνει κάτι λιγότερο από 25" να κλείσει ο φωτισμός του. Κρατάνε φορτίο οι πυκνωτές. Για να σβήνει αμέσως το LED, να αφαιρέσω κάποιον πυκνωτή? Και τους δύο? Κάτι άλλο?
Όχι πως καίγομαι με την καθυστέρηση, για το γαμώτο. Καταλαβαίνετε....
Ο μεγάλος πυκνωτής είναι 1000μF/35V και ο μικρός είναι 220μF/35V.

Χρόνια Πολλά!

Να αφαιρέσεις τελείως πυκνωτή δεν είναι καλή ιδέα, μπορεί από να μην λειτουργεί το reg μέχρι να πάθει και ζημιά.

Στη θέση σου θα άλλαζα τον 1000μF με κάποιον μικρότερο (π.χ. 470μ) και θα έβαζα και μια αντίσταση παράλληλα με το LED, κάτι σε ~100Ω / 1W. Έτσι θα έχεις μια διαρκή κατανάλωση της τάξης των 50mA η οποία θα βοηθήσει αρκετά στο να εκφορτίζονται γρήγορα οι πυκνωτές.

  • Like
Reactions: dinos
ika said:
έχω:
  • 470μF/40V
  • 470μF/50V
  • 470μF/63V

Βάζω τον 1ο?
Click to expand...

Όποιον και να βάλεις είναι το ίδιο (*) αρκεί το κύκλωμα να δουλεύει κάτω από τα 40V


(*) Το μέγεθος αλλάζει ( ;; ) όσο ανεβαίνει το όριο της τάσης λειτουργίας των πυκνωτών σου ;;

Λογικά ναι, άρα βάζεις τον μικρότερο (αφού το επιτρέπει η τάση λειτουργίας του κυκλώματος)

vlad66 said:
Όποιον και να βάλεις είναι το ίδιο (*) αρκεί το κύκλωμα να δουλεύει κάτω από τα 40V


(*) Το μέγεθος αλλάζει ( ;; ) όσο ανεβαίνει το όριο της τάσης λειτουργίας των πυκνωτών σου ;;

Λογικά ναι, άρα βάζεις τον μικρότερο (αφού το επιτρέπει η τάση λειτουργίας του κυκλώματος)
Click to expand...
Τώρα έχει έναν 1000μF/35V

  • Like
Reactions: vlad66
Άλλαξα τον 1000μF/35V με τον 470μF/40V και ο χρόνος σβησίματος του LED έπεσε στα 15".
Σε επόμενη DIY επιφοίτηση, θα δοκιμάσω να βάλω και αντίσταση. Αρκετά για το 2025....

  • Haha
Reactions: vlad66
ika said:
Άλλαξα τον 1000μF/35V με τον 470μF/40V και ο χρόνος σβησίματος του LED έπεσε στα 15".
Σε επόμενη DIY επιφοίτηση, θα δοκιμάσω να βάλω και αντίσταση. Αρκετά για το 2025....
Click to expand...

Η αντίσταση (στο LED) είναι κατανάλωση και θα σου μηδενίσει τον χρόνο σβησίματος.
