Το νέο μου dac ;;

το βουντού πάει στα πόδια?
ή στην όλη προσέγγιση?
εγώ τα άφησα για ευκολία.
Αλλά και επειδή δεν έχει οριστικοποιηθεί το πρότζεκτ

Εφτιαξα και εγω το δικο μου dac

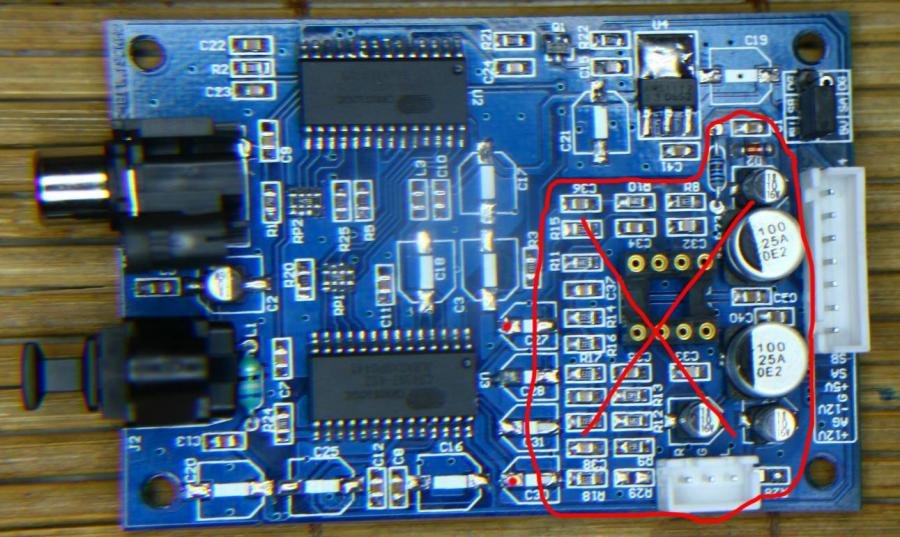

Παρακαμψη ολου του αναλογικου σταδιου ( τελεστικους ηλεκτρολυτικους κτλ )
και το σημα στα rca μεσο 2 πυκνωτων solen 4,7mf

Καταργηση του δικου του τροφοδοτικου και τροφοδοσια με
μπαταρια ( 4 x ΑΑ 1,5v )

Πρωτη ακροαση και παθαμε πλακα
Η πλακετιτσα παιζει τις καλτσες της

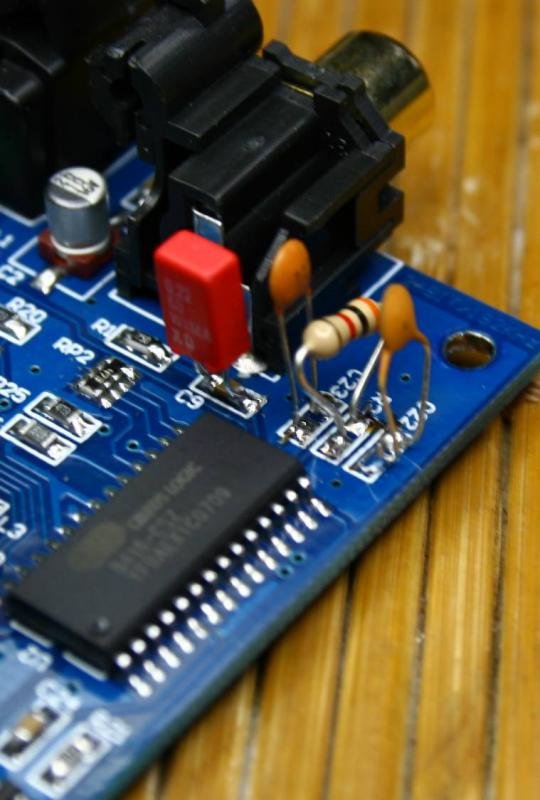

Εκανα και αλλο ενα mod με τους πυνωτες και την αντισταση στην
ψηφιακη εισοδο
cs4397 2.jpg

Εδω θελει προσοχη γιατι ενω οι οδηγιες ειναι σωστες
R2 becomes 3k, C22 becomes 22nF, and C23 becomes 1 nF
η παραπανω φωτο ειναι λαθος

Συντομα θα ανεβασω και φωτο απο το δικο μου

αλλαξτε και τη γεφυρα με ''γρηγορες'' διοδους (ultrafast soft recovery)...
και προσεξτε την πολικοτητα στην τροφοδοσια.

george Katrakazas said:
Εκανα και αλλο ενα mod με τους πυνωτες και την αντισταση στην
ψηφιακη εισοδο
View attachment 48811

Εδω θελει προσοχη γιατι ενω οι οδηγιες ειναι σωστες
R2 becomes 3k, C22 becomes 22nF, and C23 becomes 1 nF
η παραπανω φωτο ειναι λαθος

Συντομα θα ανεβασω και φωτο απο το δικο μου
Click to expand...

αυτό γιατί το έκανες?
και ό ίδιος δεν το πολυπροτείνει

μη βιάζεσαι...
πρέπει πρώτα να αφομοιώσεις τι είναι γραμμένο εδώ και εκεί...
Εγώ το άκουγα σχεδόν 6 μήνες ή παραπάνω σκέτο...

george Katrakazas said:
Εφτιαξα και εγω το δικο μου dac

Παρακαμψη ολου του αναλογικου σταδιου ( τελεστικους ηλεκτρολυτικους κτλ )
View attachment 48810
και το σημα στα rca μεσο 2 πυκνωτων solen 4,7mf

Καταργηση του δικου του τροφοδοτικου και τροφοδοσια με
μπαταρια ( 4 x ΑΑ 1,5v )

Πρωτη ακροαση και παθαμε πλακα
Η πλακετιτσα παιζει τις καλτσες της

Εκανα και αλλο ενα mod με τους πυνωτες και την αντισταση στην
ψηφιακη εισοδο
View attachment 48811

Εδω θελει προσοχη γιατι ενω οι οδηγιες ειναι σωστες
R2 becomes 3k, C22 becomes 22nF, and C23 becomes 1 nF
η παραπανω φωτο ειναι λαθος

Συντομα θα ανεβασω και φωτο απο το δικο μου
Click to expand...

smd ελπιζω τα πυκνωτάκια, ε?

πρόσεξε το θέμα μπαταρία.
Εχω την εντύπωση ότι εγκυμονεί κινδύνους

supersonic said:
πρόσεξε το θέμα μπαταρία.
Εχω την εντύπωση ότι εγκυμονεί κινδύνους
Click to expand...

Τι κινδυνους
Αν αδειασουν τις αλλαζω

Τροφοδοτει με σταθερη ταση 6v τον σταθεροποιητη των 3.3v
της πλακετας και χωρις τους θορυβους του δικτιου της ΔΕΗ

δεν ξέρω....
ρώτα τους ειδικούς μας...
βέβαια το πάς από τον σταθεροποιητή
γενικά υπάρχει πρόβλημα με τις μπαταρίες λέω επειδή δίνουν πολύ ρεύμα ανεξέλεγκτα...

Το τσεκάρισες να δεις ότι βγάζει 3.3?
Τι μπαταρίες έβαλες?

supersonic said:
δεν ξέρω....
ρώτα τους ειδικούς μας...
βέβαια το πάς από τον σταθεροποιητή
γενικά υπάρχει πρόβλημα με τις μπαταρίες λέω επειδή δίνουν πολύ ρεύμα ανεξέλεγκτα...

Το τσεκάρισες να δεις ότι βγάζει 3.3?
Τι μπαταρίες έβαλες?
Click to expand...

Τσεκαρισμενο οτι η πλακετα χρειαζεται 3.3v
Εβαλα 4 αλκαλικες 1.5v 2A

Ερχονται και οι oscon sanyo σε λιγες μερες

η πλακέτα θέλει 3.3
εσύ έχεις?
οι αλκαλικές στα ντουζένια τους θα δώσουν κάπου 6.8 πριν τον σταθεροποιητή...

Επίσης αφελής ερώτηση: ο σταθεροποιητής αδιαφορεί αν παίρνει ac ή dc?

τέλος από πού ψώνισες οσκόνια?
στο άλλο σάιτ λεει να μην το παρακάνουμε με πολλούς low esr...

εγώ βρήκα τώρα και ετοιμάζω κουτί...
ένα από scsi δίσκο είναι μάνα...

πάντως το θέμα του φίλτρου του φιλτρου του pll σηκώνει αρκετή συζήτηση απο άποψη ποιότητας υλικών αλλά και απο άποψη τιμών.. περισσότερα στις σελίδες 54-55 του datasheet του cs8416.. Οι τιμές του datasheet είναι εν μέρει ένας συμβιβασμός ανάμεσα στην απόρριψη του jitter στο εισερχόμενο σήμα και στο γρήγορο lock στην παλμοσειρά εισόδου.. στις θέσεις αυτές πάντως καλύτερα να βάλεις πυκνωτάκια μη κεραμικά, ας πούμε τα PPS Film SMD της panasonic η αντίστοιχα (τα έχει η farnell, h digikey...), για λόγους σταθερότητας κ χαμηλού esr (ειδικά για τον 1n), ασε που λογο smd γλιτώνεις και αρκετή επαγωγή (δες και τι γράφει η crystal στο datasheet)..

supersonic said:
η πλακέτα θέλει 3.3
εσύ έχεις?
οι αλκαλικές στα ντουζένια τους θα δώσουν κάπου 6.8 πριν τον σταθεροποιητή...

Επίσης αφελής ερώτηση: ο σταθεροποιητής αδιαφορεί αν παίρνει ac ή dc?

τέλος από πού ψώνισες οσκόνια?
στο άλλο σάιτ λεει να μην το παρακάνουμε με πολλούς low esr...
Click to expand...

1. οπωσδηποτε dc
2. Μαλλον κοντα στα 6,3 το πολυ πολυ αλλα παλι δεν πειραζει
3. ebay
