Υλοποίηση preamplifier PGA23xx
- Thread starter VFXCode
- Start date
nikosgr
New member
Re: Απάντηση: Re: Απάντηση: Υλοποίηση preamplifier PGA23xx
Τα μαγνητικά πεδία δεν απομονώνονται χρησιμοποιώντας χαλκό τον διαπερνούν.
Θα πρέπει να χρησιμοποιήσεις έλασμα μαλακού σιδήρου η MU metal για να θωράκισης.
Τα μαγνητικά πεδία δεν απομονώνονται χρησιμοποιώντας χαλκό τον διαπερνούν.
Θα πρέπει να χρησιμοποιήσεις έλασμα μαλακού σιδήρου η MU metal για να θωράκισης.
Last edited by a moderator:
- 15 March 2010
- 456
Τότε όλα τα ομοαξονικά καλώδια γιατί έχουν σαν θωράκιση πλέγμα χαλκού και μία επιπλέον ταινία αλουμινίου ή χαλκού?
Ο σίδηρος επιπλέον μαγνητίζεται μόνιμα πράγμα που μάλλον δεν το θέλουμε. Το MU metal είναι αρκετά ακριβό.
Ενδεχομένως σε στατικά πεδία να είναι καλύτερα υλικά.
Ο σίδηρος επιπλέον μαγνητίζεται μόνιμα πράγμα που μάλλον δεν το θέλουμε. Το MU metal είναι αρκετά ακριβό.
Ενδεχομένως σε στατικά πεδία να είναι καλύτερα υλικά.
- 15 March 2010
- 456
Απάντηση: Re: Υλοποίηση preamplifier PGA23xx
Μάλλον για στατικά ή χαμηλής συχνότητας πεδία για θωράκιση μαγνητικού πεδίου θέλουμε υλικό με μεγάλη μαγνητική επιδεκτικότητα. Τέτοια είναι ο σίδηρος, το κοβάλτιο, το νικέλιο και το γαδολίνιο.
Σκοπός σε χαμηλόσυχνα πεδία είναι το υλικό υψηλής μαγνητικής επιδεκτικότητας να οδηγήσει το μαγνητικό πεδίο μέσα από αυτό.
Για υψηλής συχνότητας σήματα θωράκιση προσφέρουν μάλλον όλα τα μέταλλα με διαφορετική απόδοση.
Ως εκ τούτου ο χαλκός μάλλον απορρίπτεται για μαγνητικά πεδία χαμηλής συχνότητας. Το αλουμίνιο ίσως απομονώνει κάπως αλλά όχι με μεγάλη επιτυχία.
Μάλλον ανοίγουμε καινούργια ιστορία...
Για phono δοκίμασε πρώτα να το θωρακίσεις με φύλλο σιδήρου και μετά δοκίμασε και άλλα υλικά...
Μάλλον για στατικά ή χαμηλής συχνότητας πεδία για θωράκιση μαγνητικού πεδίου θέλουμε υλικό με μεγάλη μαγνητική επιδεκτικότητα. Τέτοια είναι ο σίδηρος, το κοβάλτιο, το νικέλιο και το γαδολίνιο.
Σκοπός σε χαμηλόσυχνα πεδία είναι το υλικό υψηλής μαγνητικής επιδεκτικότητας να οδηγήσει το μαγνητικό πεδίο μέσα από αυτό.
Για υψηλής συχνότητας σήματα θωράκιση προσφέρουν μάλλον όλα τα μέταλλα με διαφορετική απόδοση.
Ως εκ τούτου ο χαλκός μάλλον απορρίπτεται για μαγνητικά πεδία χαμηλής συχνότητας. Το αλουμίνιο ίσως απομονώνει κάπως αλλά όχι με μεγάλη επιτυχία.
Μάλλον ανοίγουμε καινούργια ιστορία...
Για phono δοκίμασε πρώτα να το θωρακίσεις με φύλλο σιδήρου και μετά δοκίμασε και άλλα υλικά...
lemon
Supreme Member
- 3 March 2009
- 4,065
Από όσο γνωρίζω MU Metal βάζουν στη θωράκιση των Μ/Σ.
Ο Γιατράς εξωτερικά βάζει ένα "τσέρκι" χαλκού αν θυμάμαι καλά και από ότι έχω δει περιορίζει σημαντικά μέχρι τα 150VA που έχω δει.
Εάν τώρα πάμε σε μόνωση για το κέλυφος, συνήθως έχουμε φύλλα χαλκού ή και ειδικά σπρέι χαλκού ή νικελίου. Αλλά δεν είναι κανόνας επιτυχίας.

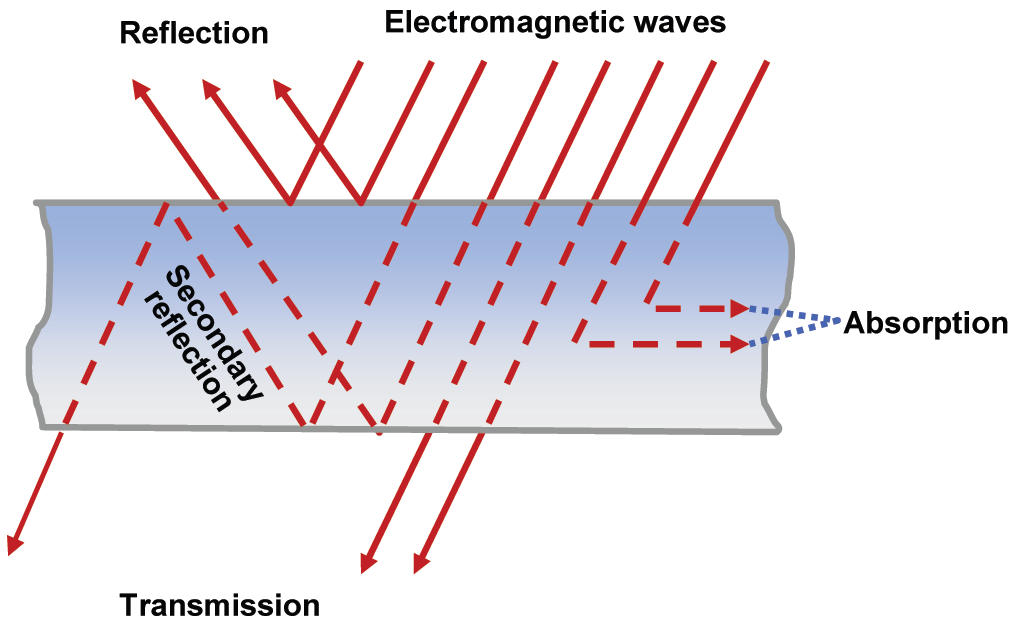

Πριν κάτι χρόνια πειραματιζόμενος σε παλμογράφο, ψεκάζοντας με νικέλιο όλο το εσωτερικό πλαστικό κάλυμμα του παλμογράφου, το αποτέλεσμα έγινε χειρότερο καθότι ναι μεν έκοψε τον εξωτερική EMI ακτινοβολία αλλά εγκλώβισε την εσωτερική παραγόμενη και μάλιστα την αντανακλούσε ως επιστροφή, με αποτέλεσμα ο θόρυβος στον παλμογράφο να ανέβει.
Θέλει πρώτα γνώση, για του που είναι το πρόβλημα και μετά πειραματισμός για την αντιμετώπισή του.
Μετέπειτα προσθήκη = νομίζω μια καλή μέθοδος είναι να δημιουργηθεί κλειστό κύκλωμα μεταξύ gnd - probe του παλμογράφου που ως κεραία θα συλλαμβάνει τον παραγόμενο θόρυβο. Ακολούθως μετακινώντας το probe μέσα στο κύκλωμα και πλησίον σε εξαρτήματα που όντως παράγουν EMI, ψάχνεις τρόπους καλύτερης θωράκισης για να εγκλωβίσεις την ακτινοβολία. Φυσικά ο καλύτερος τρόπος είναι να την εξαλείψεις έτσι ώστε να μην παράγεται.
Ο Γιατράς εξωτερικά βάζει ένα "τσέρκι" χαλκού αν θυμάμαι καλά και από ότι έχω δει περιορίζει σημαντικά μέχρι τα 150VA που έχω δει.
Εάν τώρα πάμε σε μόνωση για το κέλυφος, συνήθως έχουμε φύλλα χαλκού ή και ειδικά σπρέι χαλκού ή νικελίου. Αλλά δεν είναι κανόνας επιτυχίας.
Πριν κάτι χρόνια πειραματιζόμενος σε παλμογράφο, ψεκάζοντας με νικέλιο όλο το εσωτερικό πλαστικό κάλυμμα του παλμογράφου, το αποτέλεσμα έγινε χειρότερο καθότι ναι μεν έκοψε τον εξωτερική EMI ακτινοβολία αλλά εγκλώβισε την εσωτερική παραγόμενη και μάλιστα την αντανακλούσε ως επιστροφή, με αποτέλεσμα ο θόρυβος στον παλμογράφο να ανέβει.
Θέλει πρώτα γνώση, για του που είναι το πρόβλημα και μετά πειραματισμός για την αντιμετώπισή του.
Μετέπειτα προσθήκη = νομίζω μια καλή μέθοδος είναι να δημιουργηθεί κλειστό κύκλωμα μεταξύ gnd - probe του παλμογράφου που ως κεραία θα συλλαμβάνει τον παραγόμενο θόρυβο. Ακολούθως μετακινώντας το probe μέσα στο κύκλωμα και πλησίον σε εξαρτήματα που όντως παράγουν EMI, ψάχνεις τρόπους καλύτερης θωράκισης για να εγκλωβίσεις την ακτινοβολία. Φυσικά ο καλύτερος τρόπος είναι να την εξαλείψεις έτσι ώστε να μην παράγεται.
nikosgr
New member
Re: Απάντηση: Υλοποίηση preamplifier PGA23xx
Το Τσέρκι που βάζει ο Γιατράς δεν ειναι απο χαλκό είναι το ίδιο υλικό που χρησιμοποιεί στον πυρήνα.
Το Τσέρκι που βάζει ο Γιατράς δεν ειναι απο χαλκό είναι το ίδιο υλικό που χρησιμοποιεί στον πυρήνα.
Last edited by a moderator:
nikosgr
New member
- 23 December 2007
- 1,711

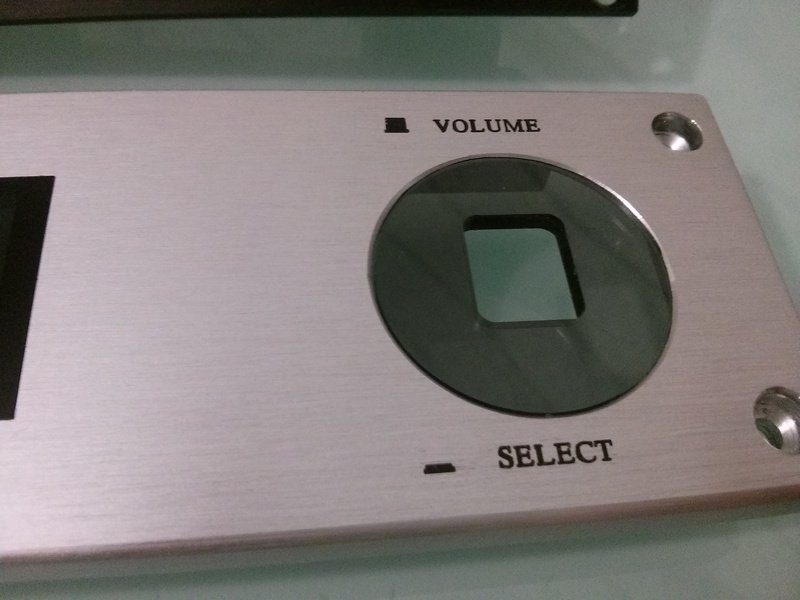

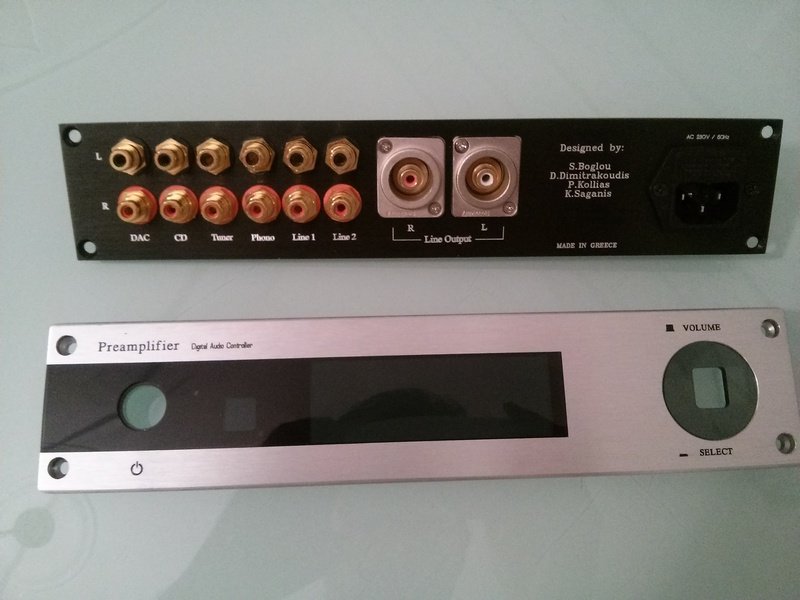

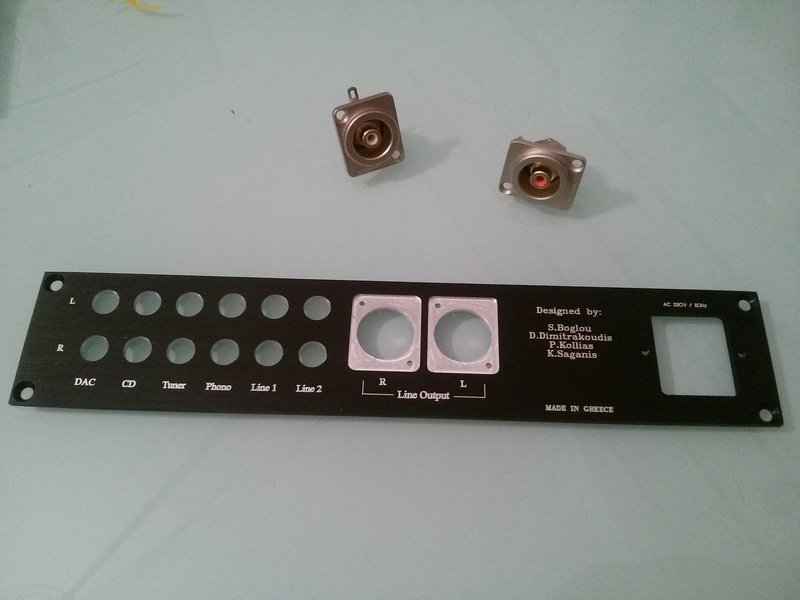

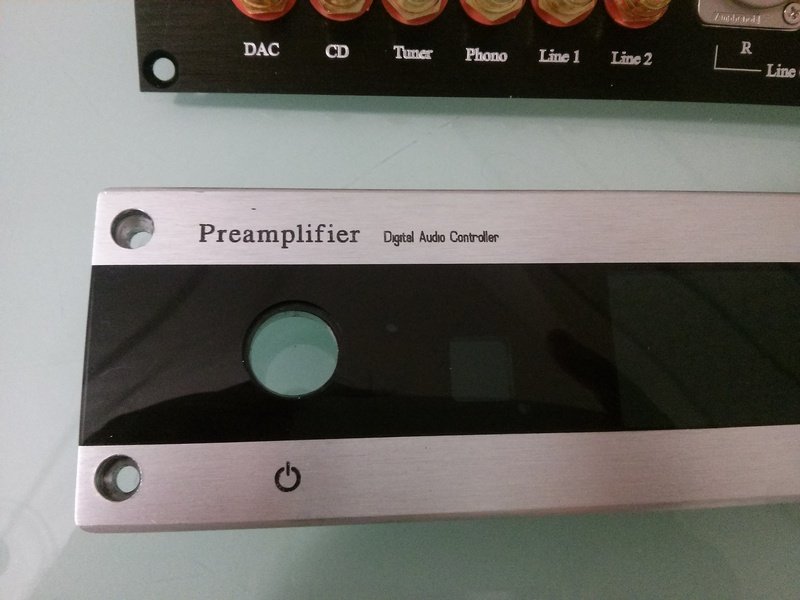

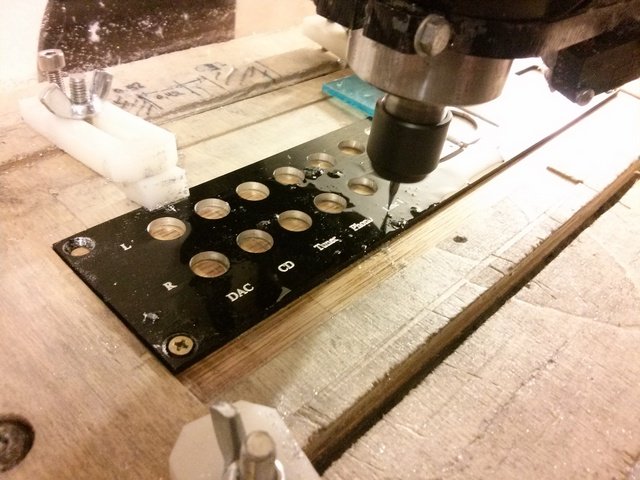

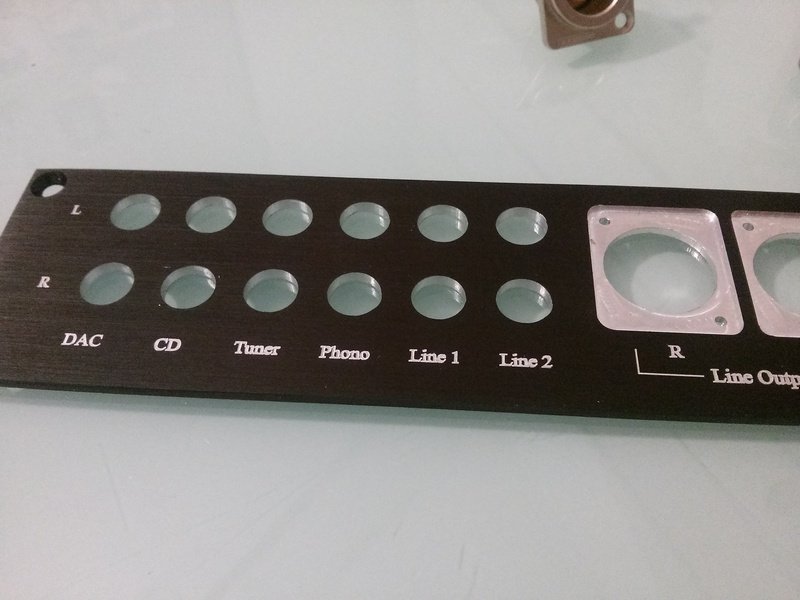

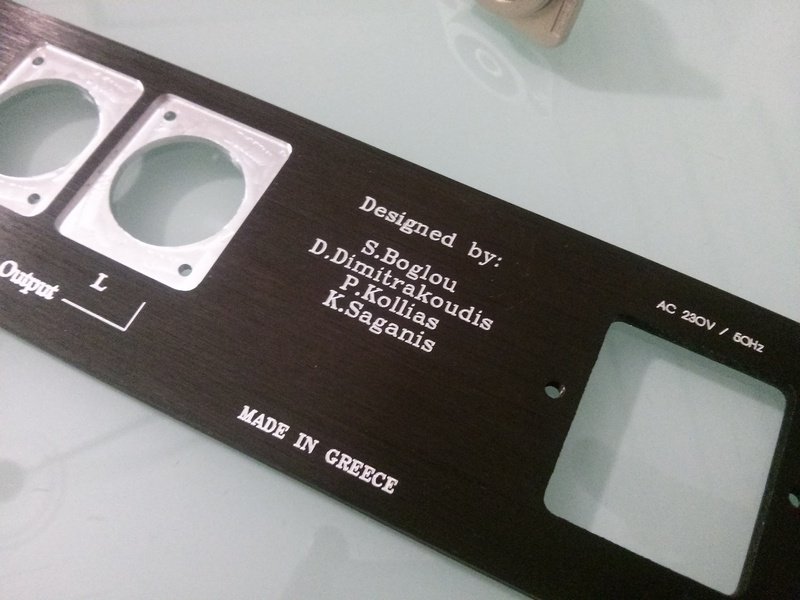

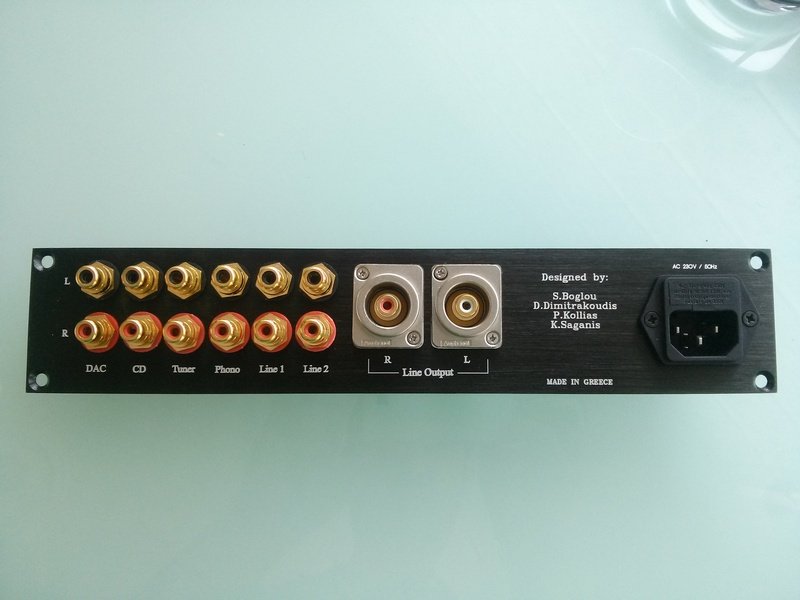

Πως φαίνεται ο πραγματικά μετριόφρων άνθρωπος.. έβαλε το δικό του όνομα τελευταίο..
Όπως φαίνεται είμαστε κοντά στο 100%.. Εύγε!
Όπως φαίνεται είμαστε κοντά στο 100%.. Εύγε!
