Ακολουθησε με υπομονη το βιντεο που σου εδωσαν και θα το ρυθμισεις δες και αυτο εδω το βιντεο

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies

για να καταλαβεις περιπου πως και τι θελεις να ρυθμισεις (ειναι απο παλιο μοντελο οποτε καποια πραγματα δεν ισχυουν αλλα η κεντρικη ιδεα ειναι αυτη που δειχνει )



[Chris_mar]

@NikTsel Δοκιμασα το βιντεο της creality βρηκα επισης και αυτο το βιντεο. Μου το εστειλαν και σαν απαντηση απο το after sale service αλλα το ειχα δει απο πιο πριν και δεν βοηθησε ιδιαιτερα.
Τα v-wheels καπου κολλανε στη μεση ή δεν ακουμπανε καθολου για να ρολλαρουν.

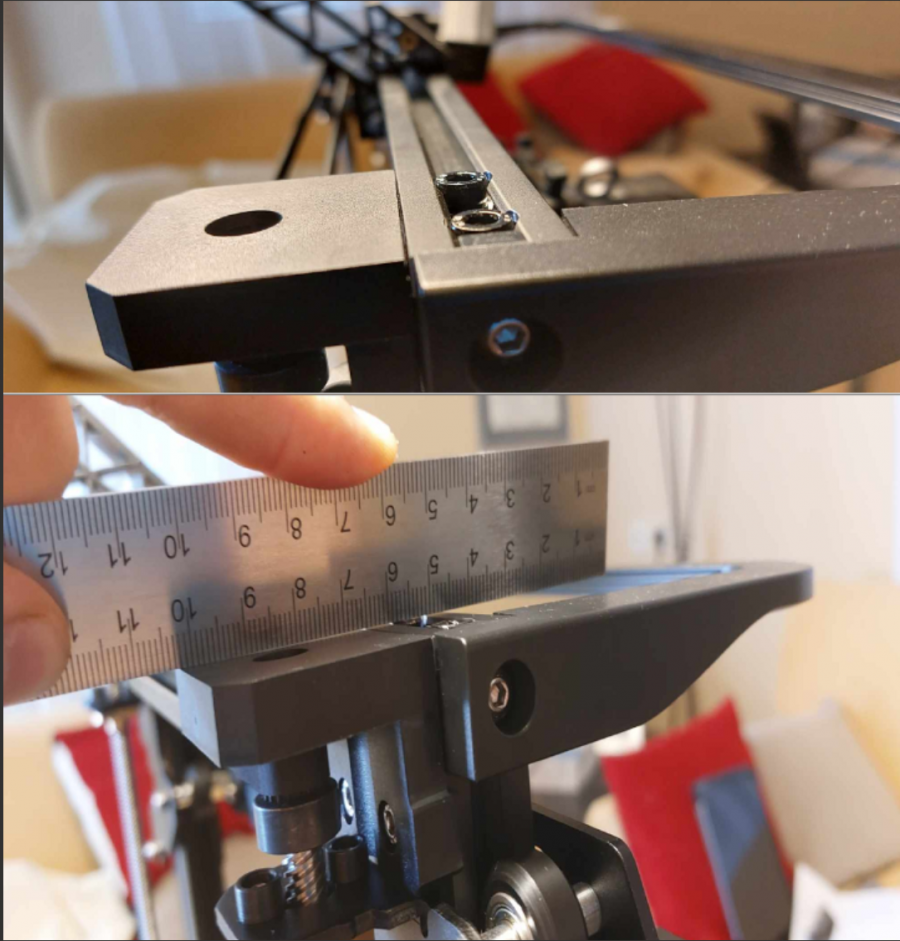

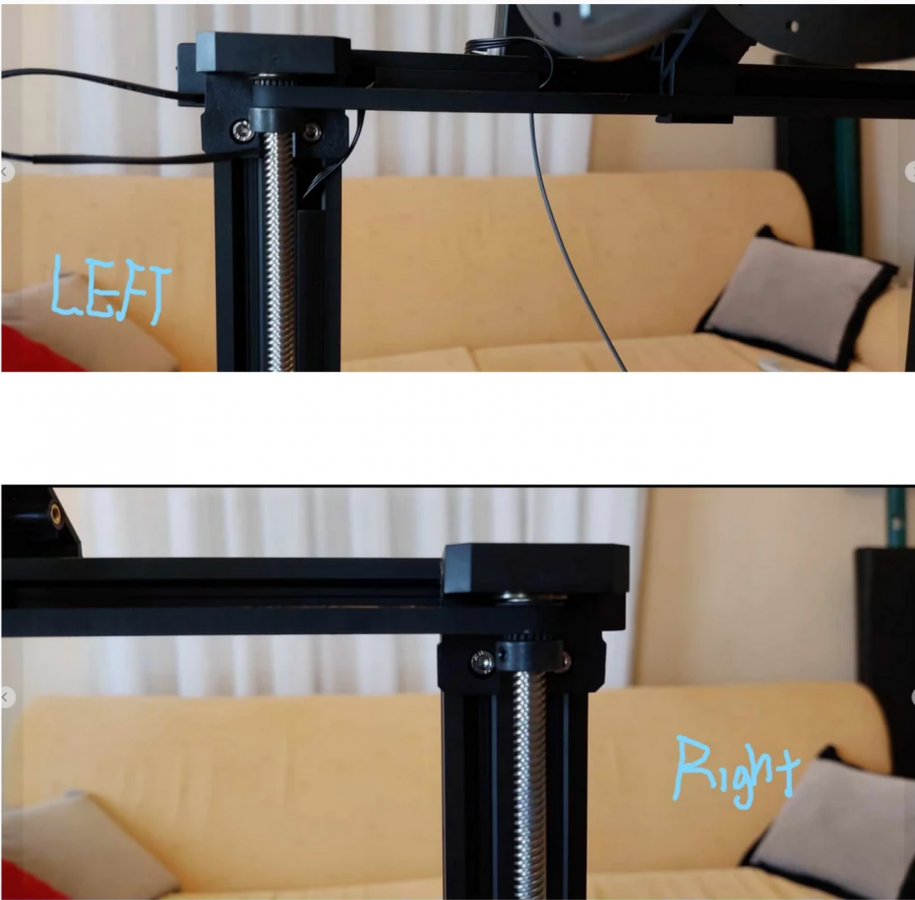

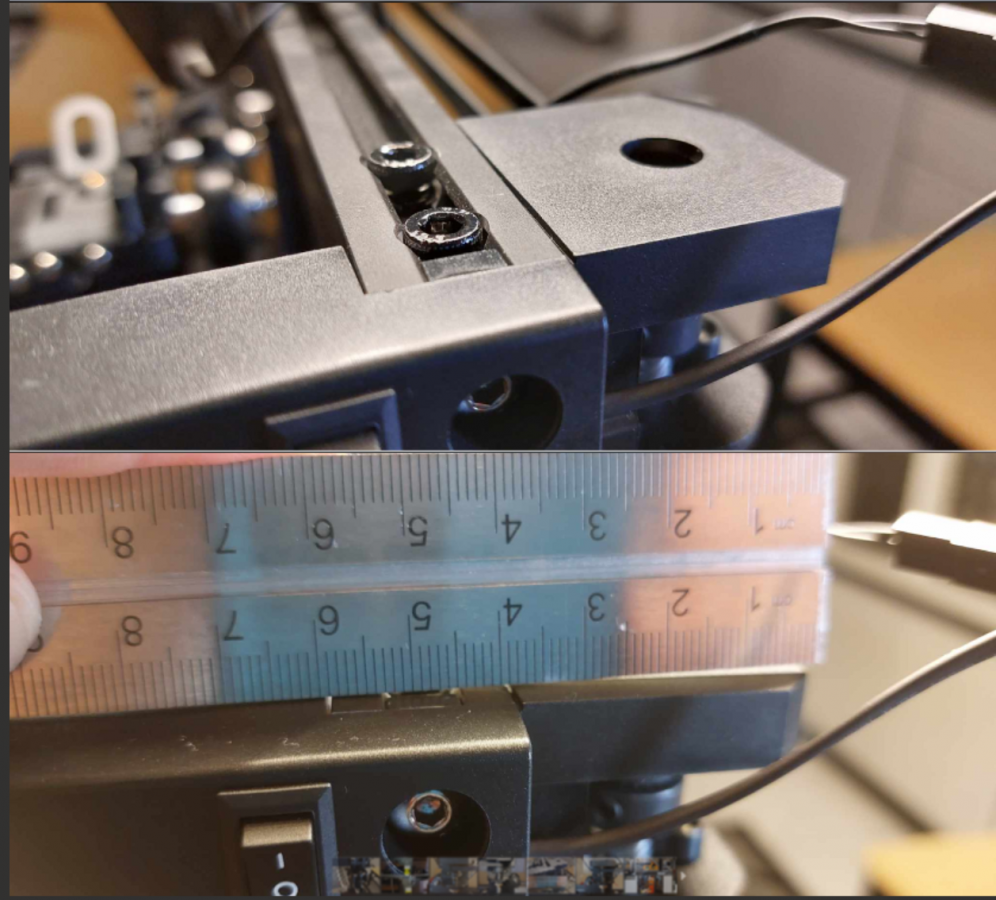

Καταφερα να ευθυγραμμισω τον X-axis με τις κολλες Uhu. Παρατηρησα ομως οτι οταν τερματισω τον αξονα X τερμα πανω τοτε υπαρχει ενα κενο αναμεσα στα 2 προφιλ. Διαπιστωσα οτι το προφιλ στην αριστερη πλευρα (κοιτοντας απο πισω) προεξεχει λιγο προς τα πανω ενω στην δεξια πλευρα (κοιτοντας απο πισω) ειναι περασια.
Μηπως ειναι αυτος ο λογος για το κενο που υπαρχει αναμεσα στα 2 προφιλ και κατ επεκταση η μη ευθυγραμμηση της ζωνης που ενωνει τον αξονα Ζ?

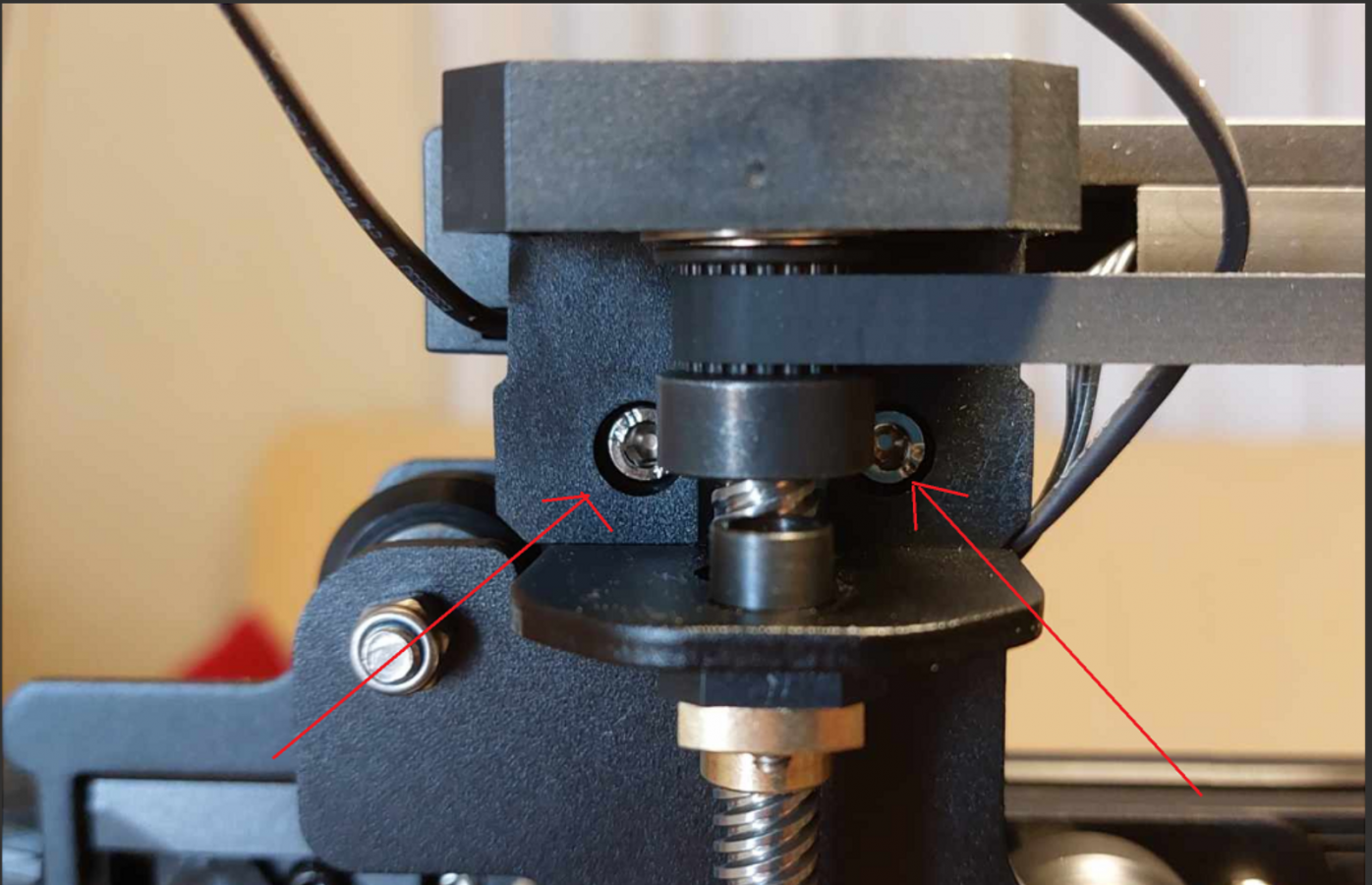

Αν οντως ειναι αυτο το θεμα, μηπως διορθωνεται αν προσαρμοσω αυτες τις βιδες?



[Chris_mar]

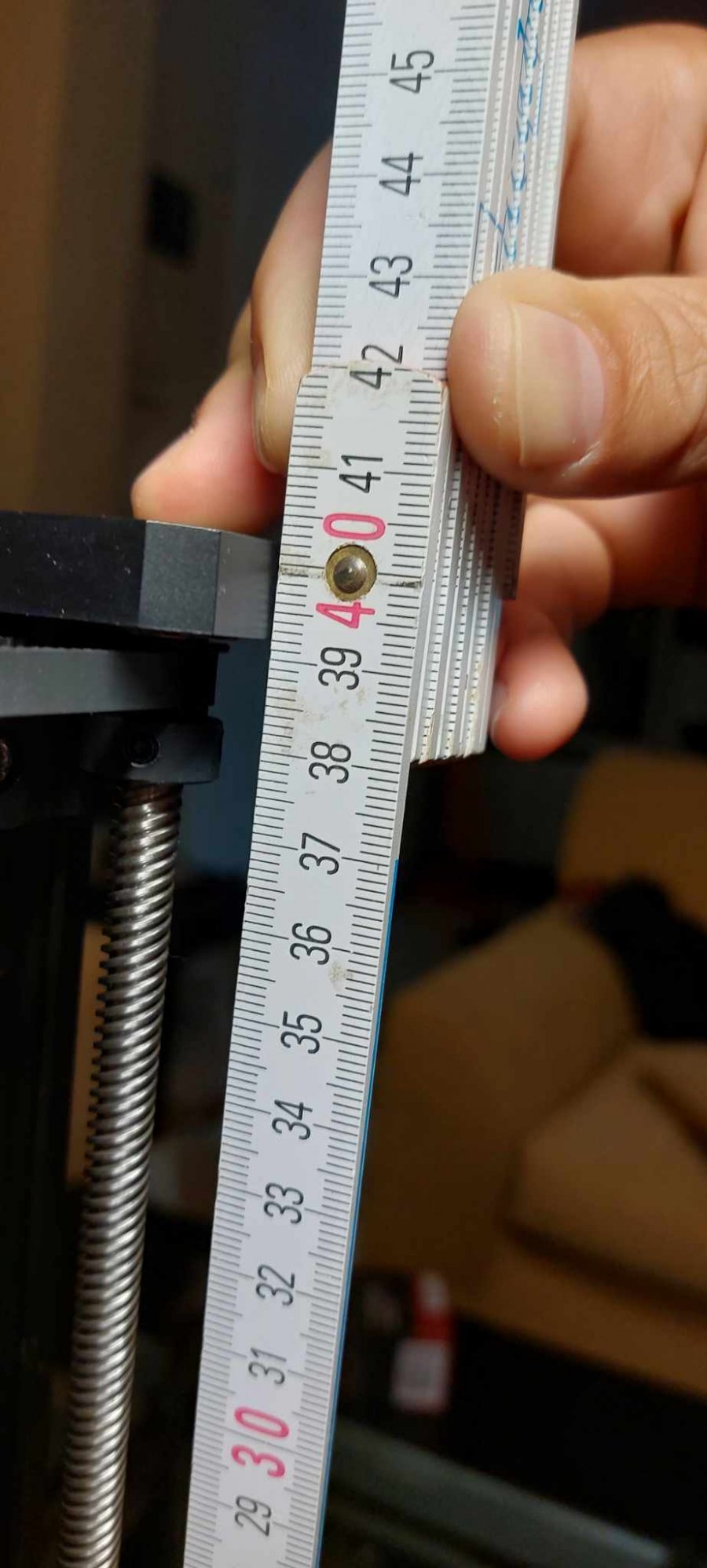

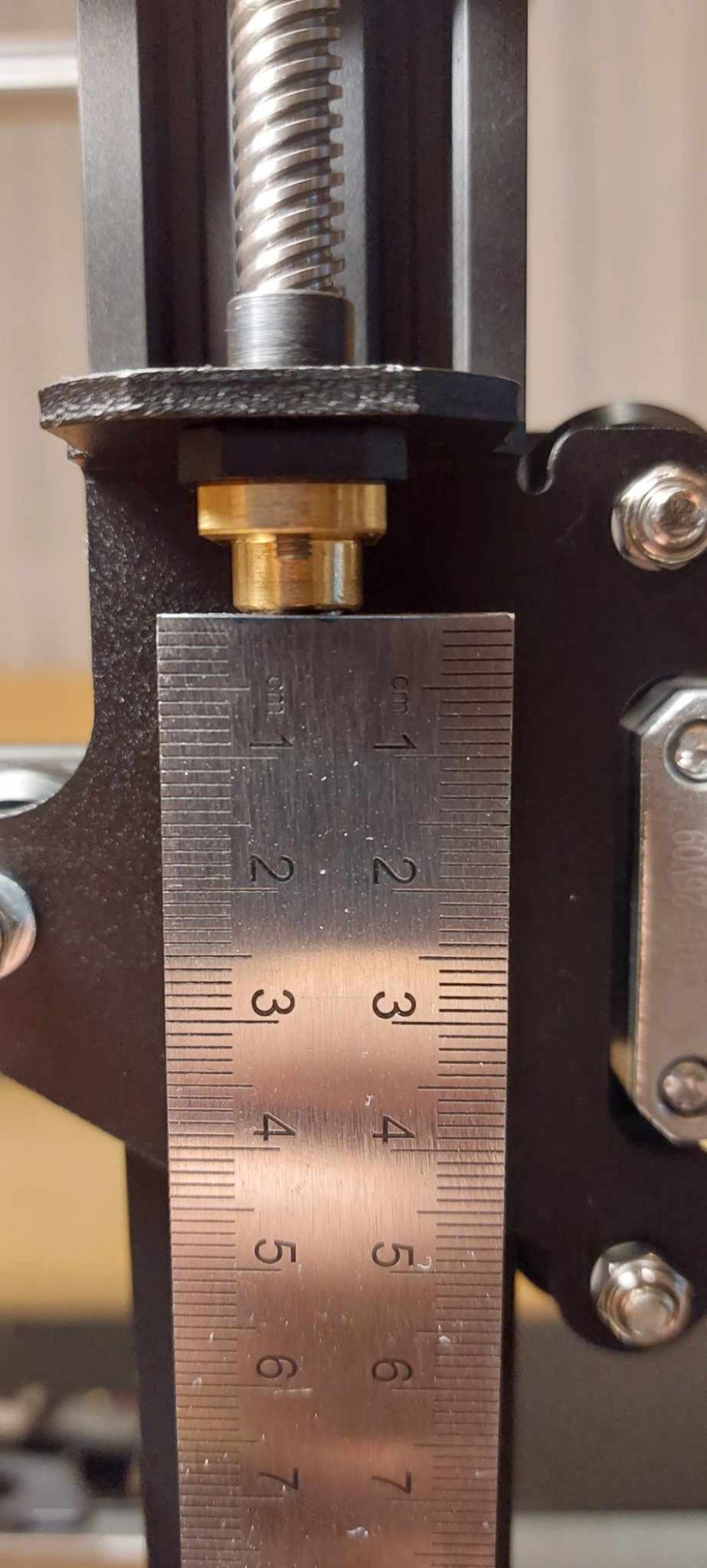

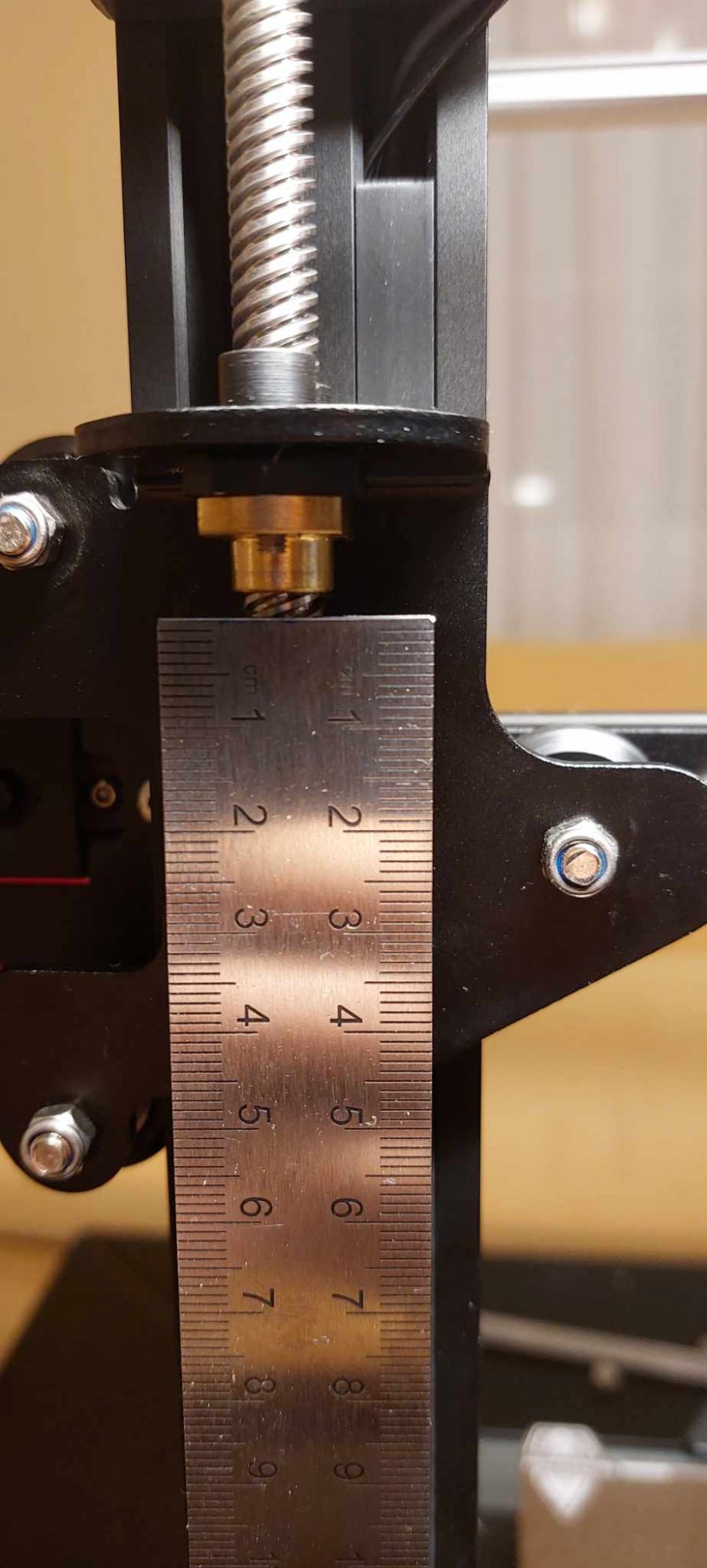

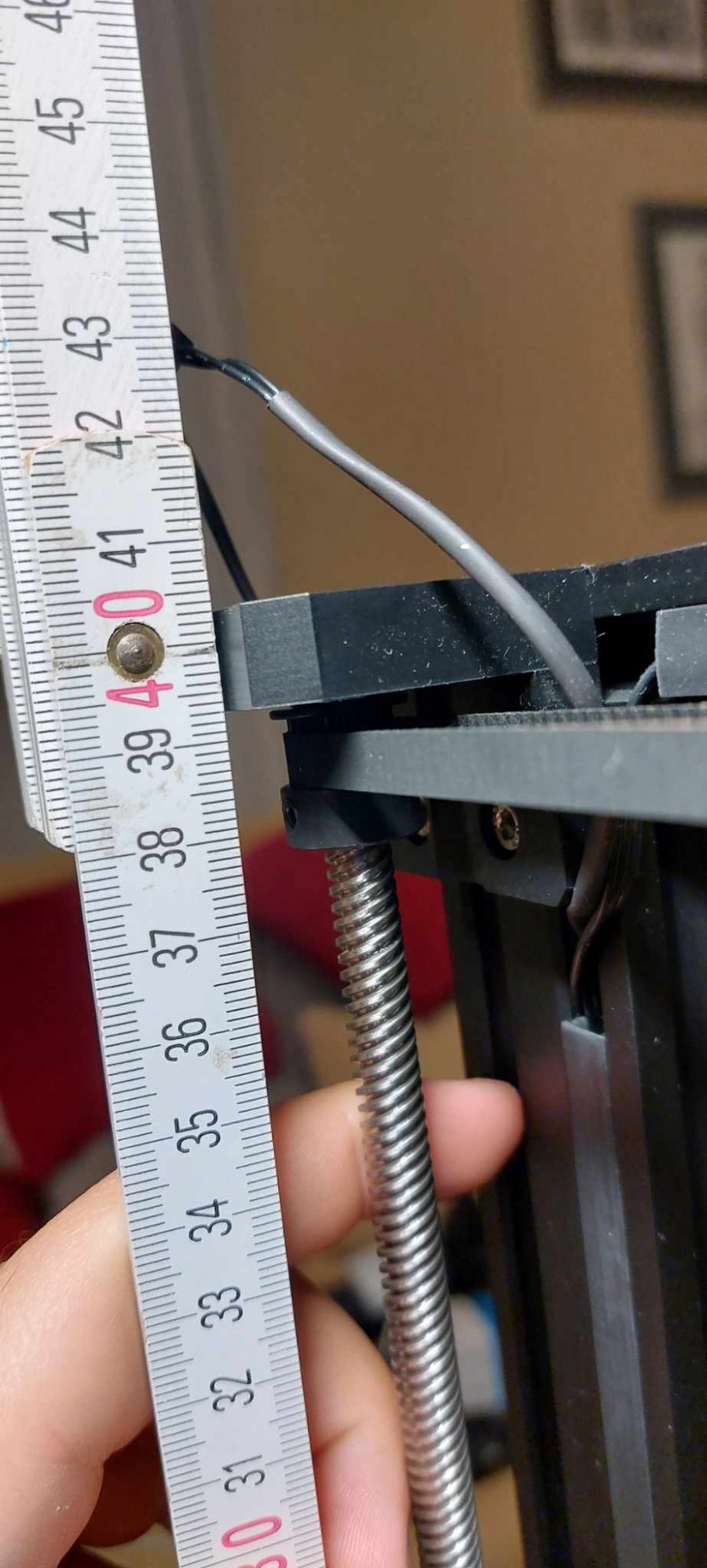

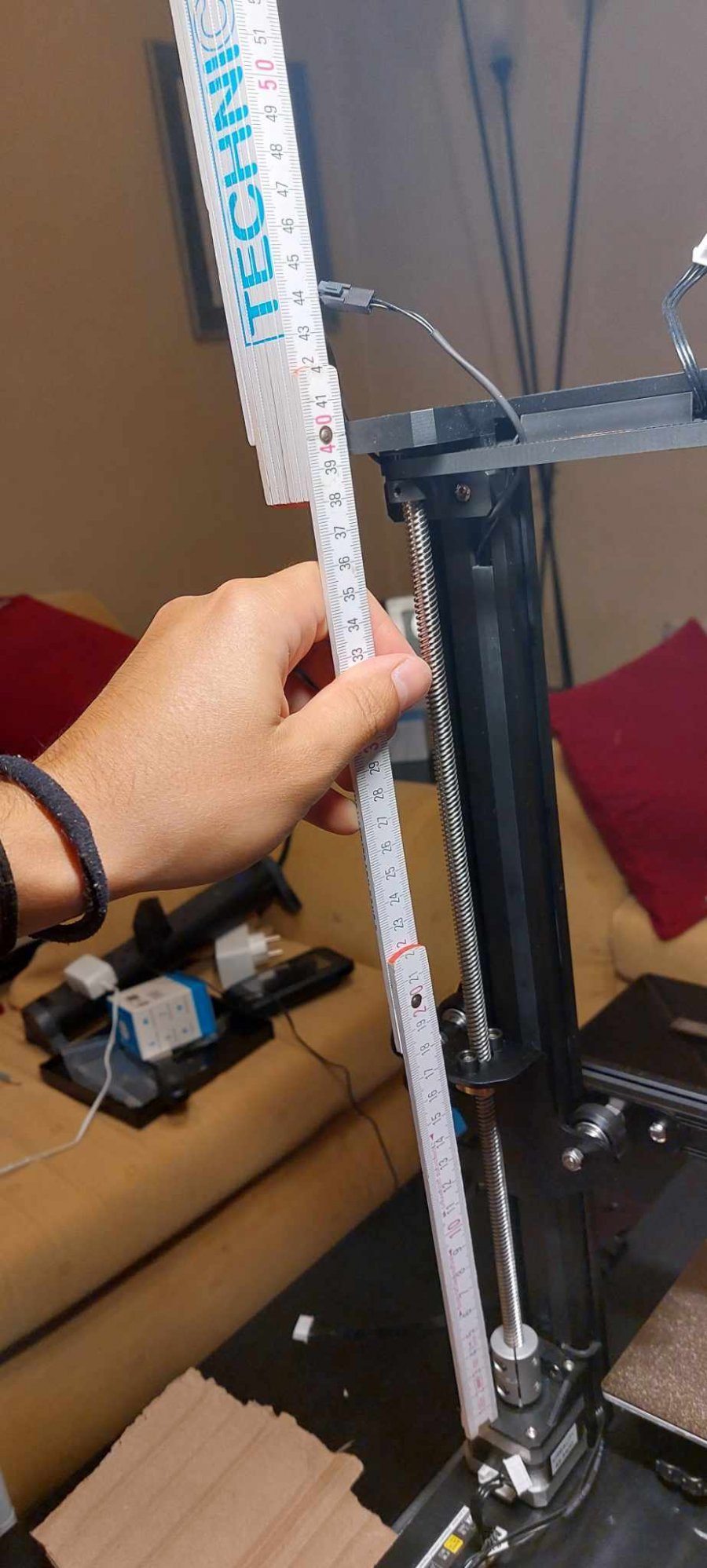

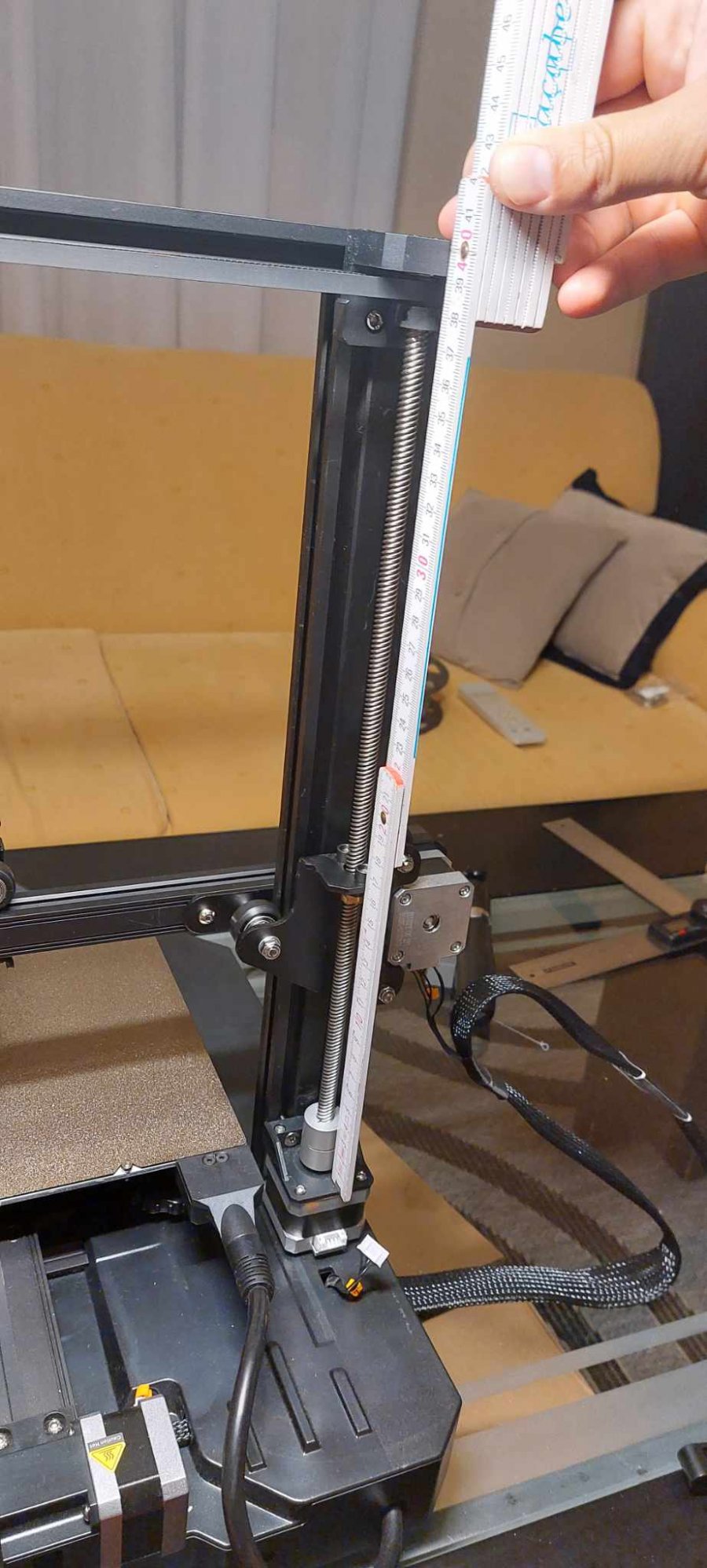

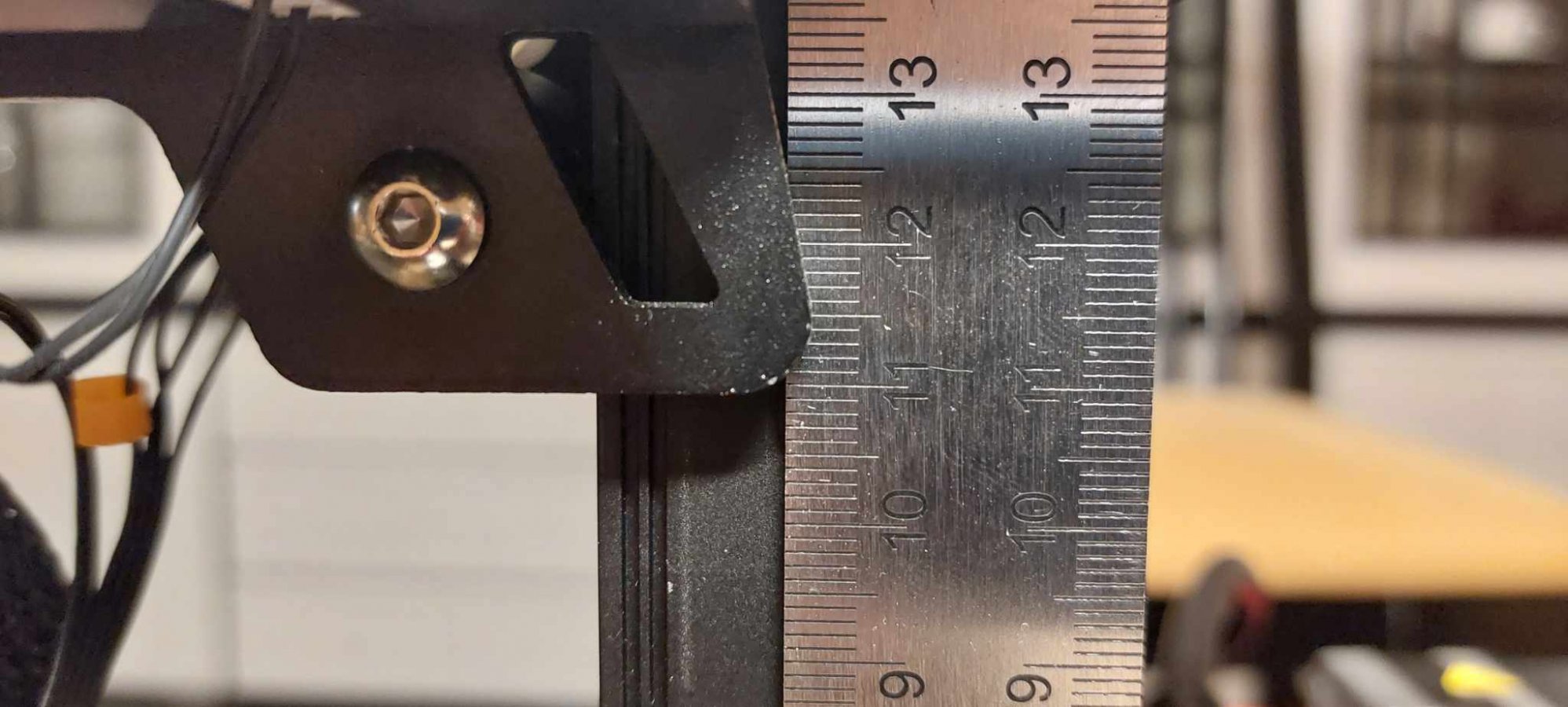

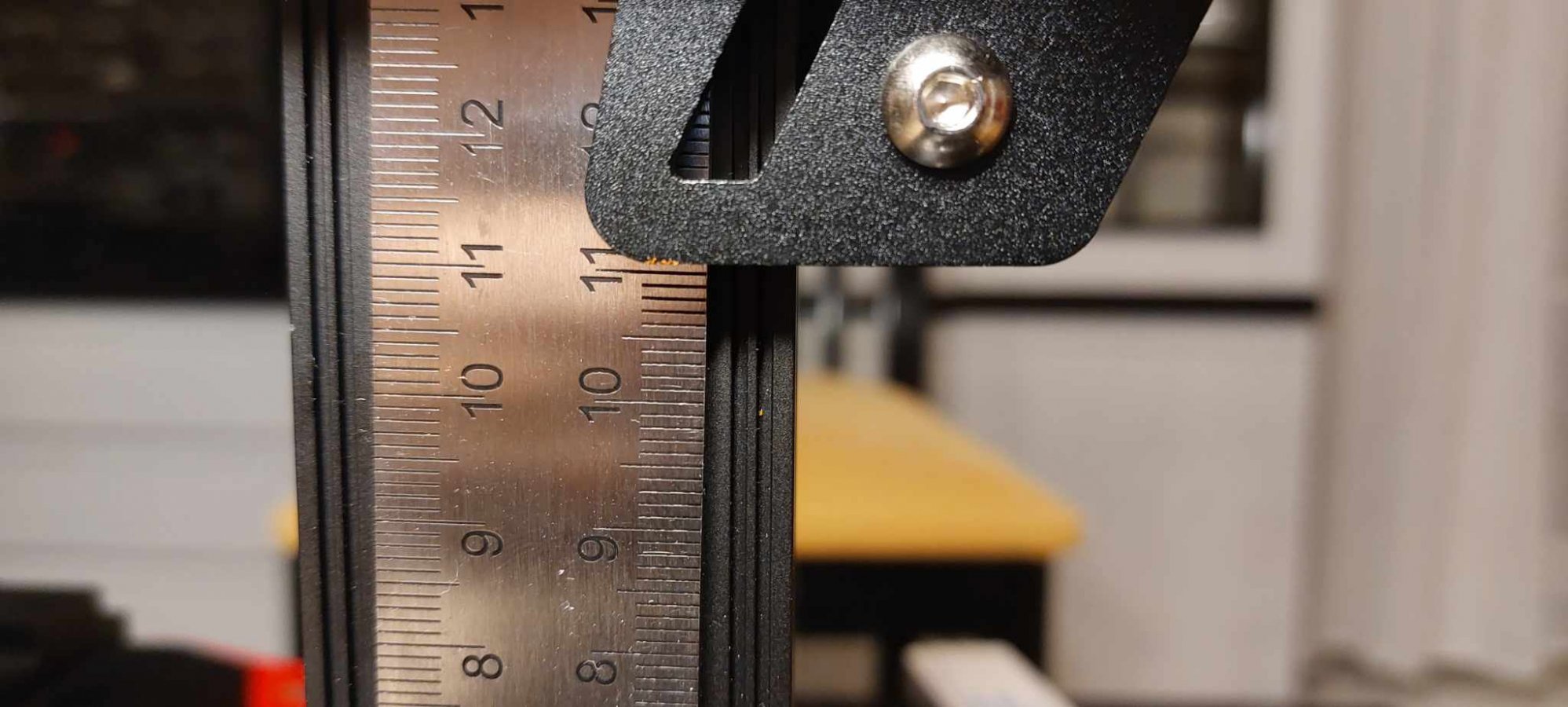

Καποιο θεμα εχει ο πριντερ με τους 2 αξονες. Μετρησα απο κατω απο τα stepper motors μεχρι πανω και βλεπω 1mm διαφορα. Επισης στα δεξια μπροστα το προφιλ δεν ευθυγραμμιζεται σωστα με τον χαρακα. Ξερει κανεις πως μπορω να τα διορθωσω?



[NikTsel]

Αν εισαι σιγουρος για τις δυνατοτητες σου στα μηχανολογικα παρε φωτογραφιες και βιντεο και λυσε το ολο συστημα και ξανασυναρμολογισε το οσο το δυνατον με πιο ακριβεια .Εν αρχη αν λυσεις τις δυο πλαινες κολωνες βεβαιώσου οτι ειναι ισομηκεις αν δεν ειναι εξετασε αν υπαρχει επίτηδες εργοστασιακη διαφορα .Αλλα πριν κανεις οτιδηποτε να εισαι σιγουρος οτι θα το φερεις εις περας



[nik187]

Την διαφορά ύψους στον άξονα Ζ μπορείς να την διορθώσεις εύκολα.
Κάνε πρώτα ένα auto home στον εκτυπωτή σου , ώστε να κλειδώσουν τα μοτέρ
Μέτρα το ύφος Ζ απο την μία πλευρά. αριστερά οπως βλέπεις απο μπροστά τον εκτυπωτή με τον χάρακα.
Πήγαινε στην άλλη πλευρά και βάλε τον χάρακα.
Πιάσε με το χέρι από την πίσω πλευρά το coupler και στριψτο ανάλογα, δεξιά ή αριστερά αν θέλεις να ανέβει η να κατέβει στον άξονα.
Θα το καταλάβεις γυρίζοντας κάνοντας το χαρακτηριστικό κτακ κτακ στα γρανάζια.
Φερτο στην ευθεία και κάνε πάλι ένα auto home.
Λογικά θα χρειαστεί να ξανακάνεις το κρεβάτι bed leveling με την κόλλα Α4

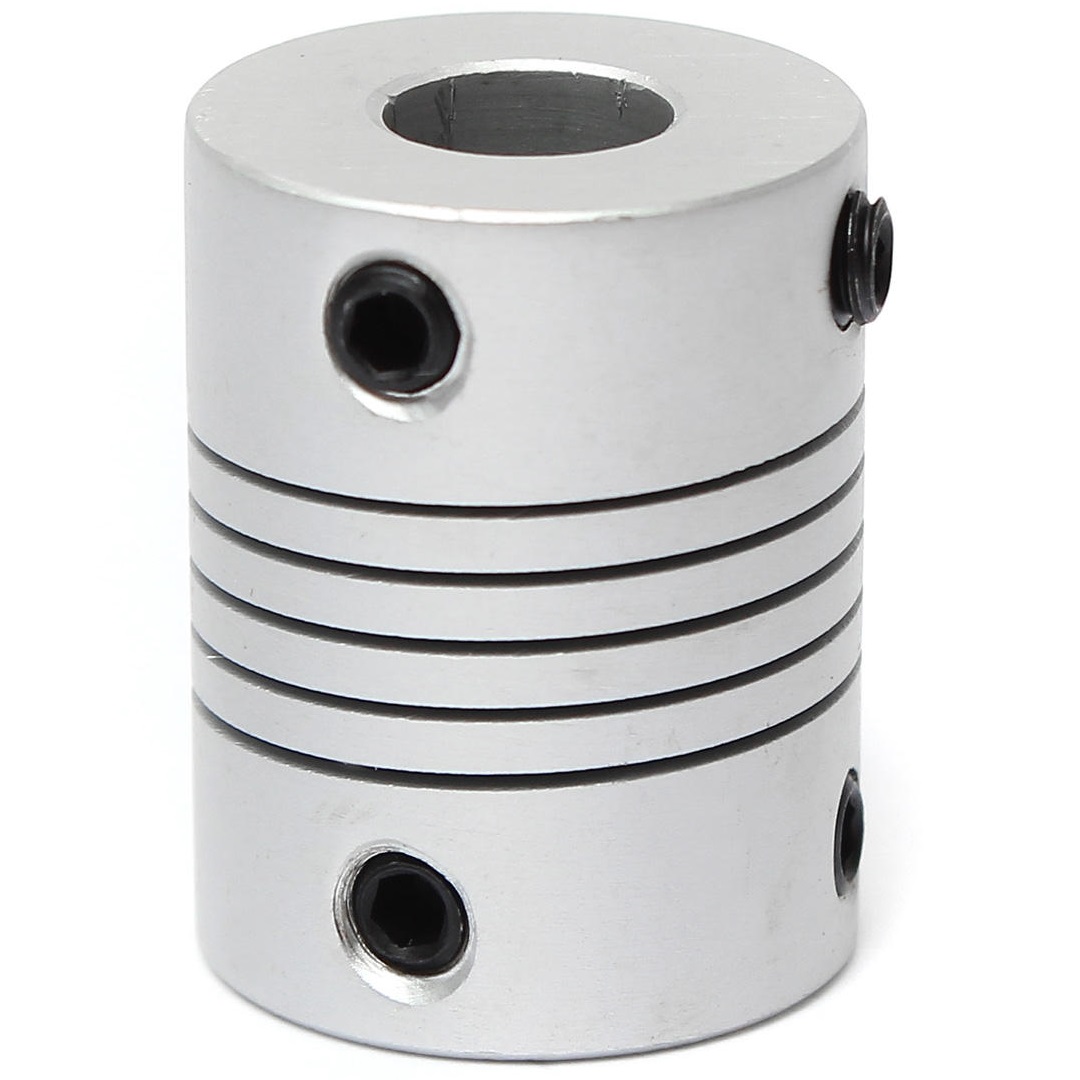

Aluminum Flex Shaft Coupler - 5mm to 8mm

Connect this to that with a set-screw coupler. These couplers are made of machined aluminum and have a spiral cut that makes them slightly flexible so they can be fit to two shafts even if they are not perfectly co-linear and will help reduce binding effe

grobotronics.com



[nik187]

Το θέμα είναι ότι μάλλον συνεχώς θα έχεις αυτό το πρόβλημα.
Βέβαια μικρές αποκλίσεις τις διορθώνει αυτόματα ο αισθητήρας cr touch που έχει δίπλα από την κεφαλή.
Νομίζω ότι μπορείς να το λύσεις αυτό το θέμα με μικρό κόστος.
Για διάβασε λίγο

ENDER 3 S1, S1 PRO REVERSAL BRACKET LEAD SCREW Z AXIS

With the original design of your Creality Ender 3 S1 or S1 Pro all the weight of your X-axis (gantry, extruder, Z-axis lead screws...) rests on the two Z-axis motors. This type of motor is not made to support weight and with time they will take some play and give you random Z travel...

cults3d.com



[songless_bird]

Εγώ δεν μπορώ να καταλάβω γιατί έχει ιμάντα ενώ φοράει δύο μοτέρ. Είναι τελείως περιττός.

Εγώ στη θέση σου θα ελυνα όλο τον άξονα .
Το πρόβλημα μπορεί να ειναι ακομη και στις βίδες που κρατάνε τον άξονα στην βάση.



[Chris_mar]

Την διαφορά ύψους στον άξονα Ζ μπορείς να την διορθώσεις εύκολα.
Κάνε πρώτα ένα auto home στον εκτυπωτή σου , ώστε να κλειδώσουν τα μοτέρ
Μέτρα το ύφος Ζ απο την μία πλευρά. αριστερά οπως βλέπεις απο μπροστά τον εκτυπωτή με τον χάρακα.
Πήγαινε στην άλλη πλευρά και βάλε τον χάρακα.
Πιάσε με το χέρι από την πίσω πλευρά το coupler και στριψτο ανάλογα, δεξιά ή αριστερά αν θέλεις να ανέβει η να κατέβει στον άξονα.
Θα το καταλάβεις γυρίζοντας κάνοντας το χαρακτηριστικό κτακ κτακ στα γρανάζια.
Φερτο στην ευθεία και κάνε πάλι ένα auto home.
Λογικά θα χρειαστεί να ξανακάνεις το κρεβάτι bed leveling με την κόλλα Α4

Aluminum Flex Shaft Coupler - 5mm to 8mm

Connect this to that with a set-screw coupler. These couplers are made of machined aluminum and have a spiral cut that makes them slightly flexible so they can be fit to two shafts even if they are not perfectly co-linear and will help reduce binding effe

grobotronics.com

>Πιάσε με το χέρι από την πίσω πλευρά το coupler και στριψτο ανάλογα, δεξιά ή αριστερά αν θέλεις να ανέβει η να κατέβει στον άξονα.
Αφου απενεργοποιησω τα stepper motors σωστα? Το εχω φερει στην ευθεια αλλα μετα παλι βγαινει off.

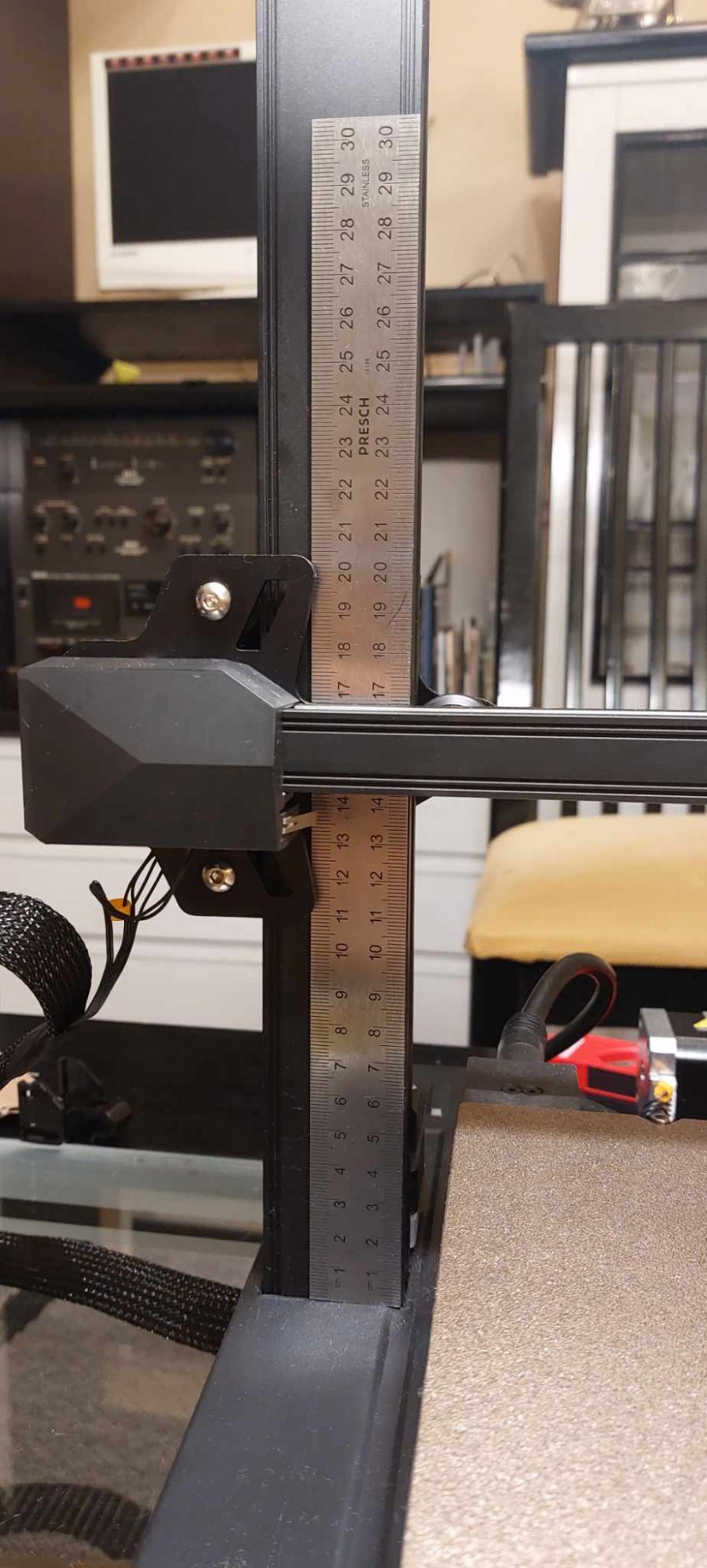

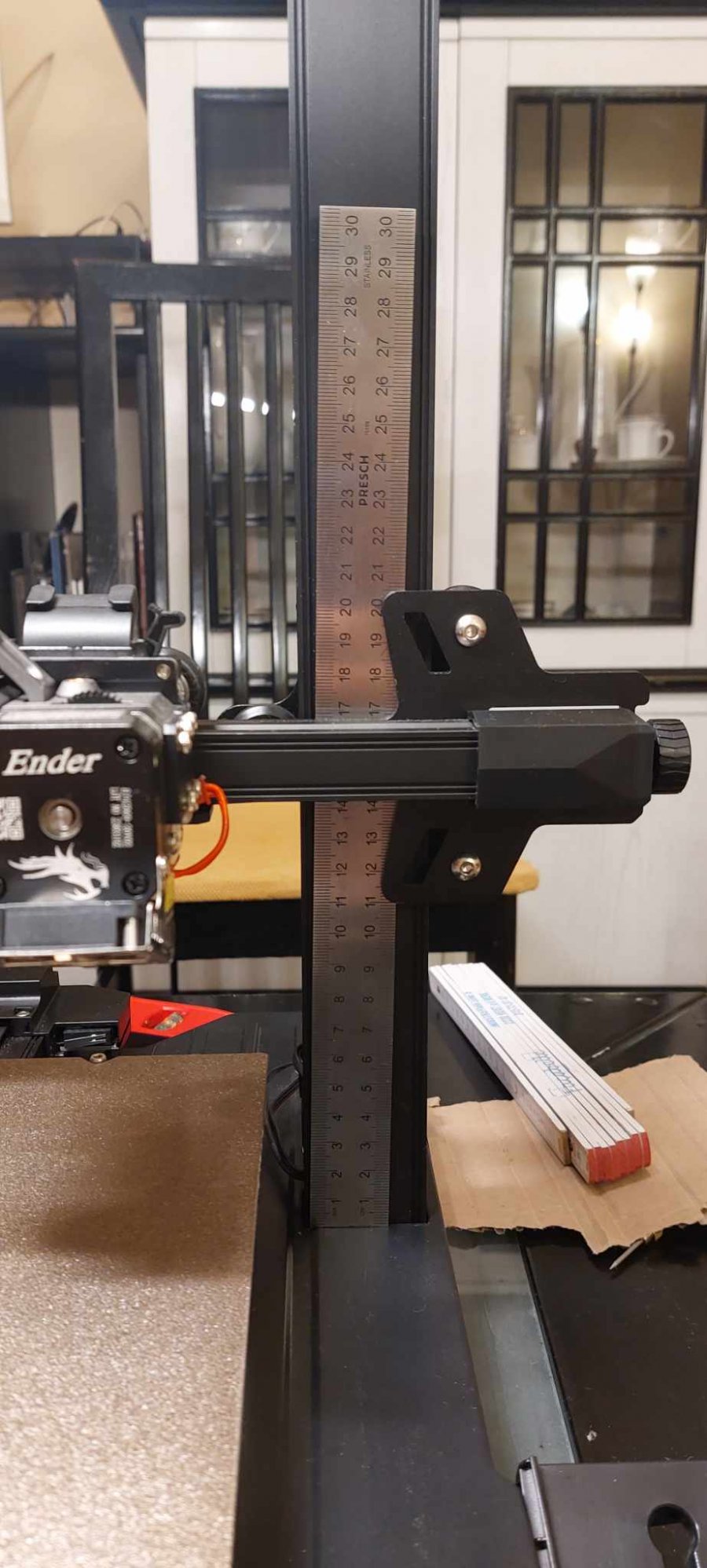

Στην φωτο που ανεβασα στο προηγουμενο ποστ φαινεται οτι το προφιλ στη δεξια πλευρα (κοιτοντας απο μπροστα) δεν ευθυγραμμιζεται σωστα με τον χαρακα ενω στην αριστερα πλευρα ειναι μια χαρα.

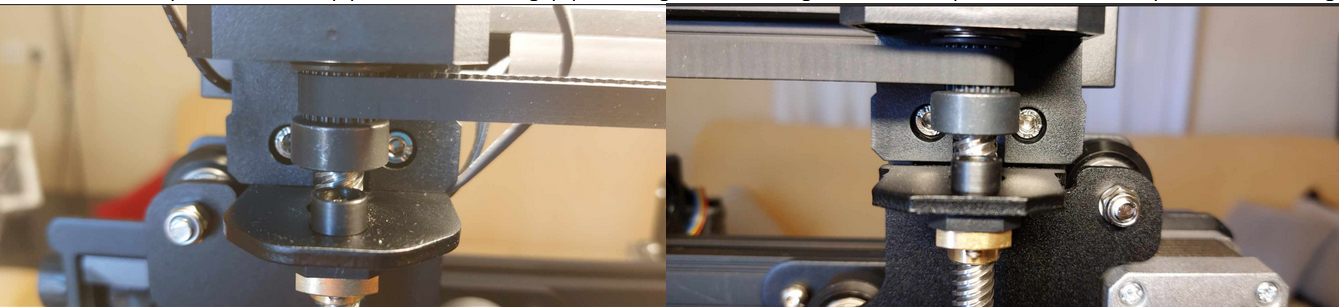

Οπως επισης και ζωνη συγχρονισμου ειναι off απο οταν πηρα τον πριντερ. Αυτα δεν προκαλουν καποιο προβλημα?



[Chris_mar]

Εγώ δεν μπορώ να καταλάβω γιατί έχει ιμάντα ενώ φοράει δύο μοτέρ. Είναι τελείως περιττός.

Εγώ στη θέση σου θα ελυνα όλο τον άξονα .
Το πρόβλημα μπορεί να ειναι ακομη και στις βίδες που κρατάνε τον άξονα στην βάση.

κατι τετοιο σκεφτομαι να κανω



[nik187]

Τώρα είδα ότι έχει Ίδη ιμάντα από πίσω, οπότε το τελευταίο ποστ με τον ιμάντα που σου έβαλα προσπέρασε το.
Και ναι στις τελευταίες φωτογραφίες φαίνεται ότι το δεξιό προφίλ είναι στραβό.
Και εγώ θα σε πρότεινα να το ξεβιδωσεις για να δεις τι γίνεται.

Το βήμα που σου έγραψα για τα couples για να ανεβάσεις η να κατεβάσεις τον Ζ άξονα είναι χωρίς να απενεργοποιησεις τα stepper motors



[nik187]

Όπως έγραψα πριν λίγες ημέρες στο θέμα " τι παραλάβαμε σήμερα "

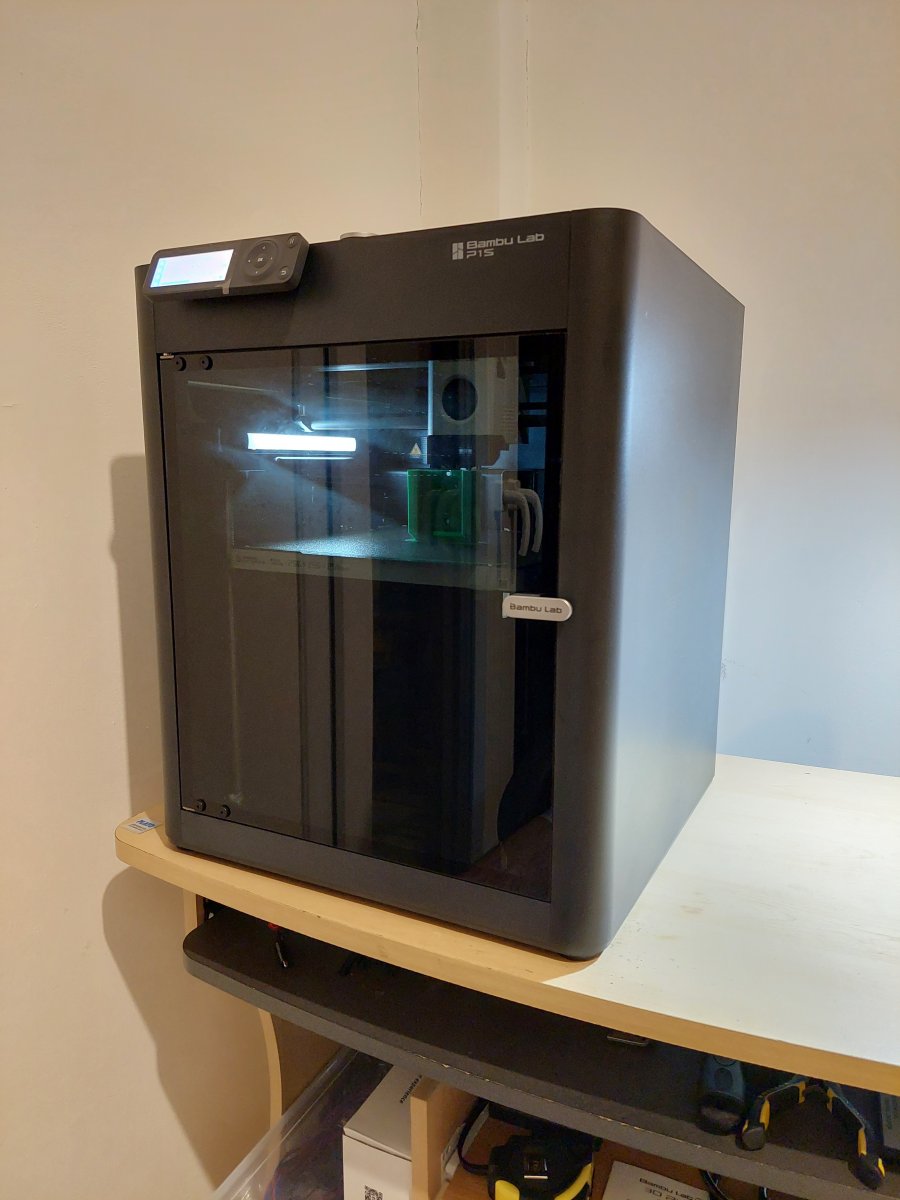

αγόρασα έναν εκτυπωτη Bambu Lab p1s

Post in thread 'Tι παραλάβαμε σήμερα..' https://avclub.gr/index.php?threads/ti-paralavame-simera.113735/post-1058893331

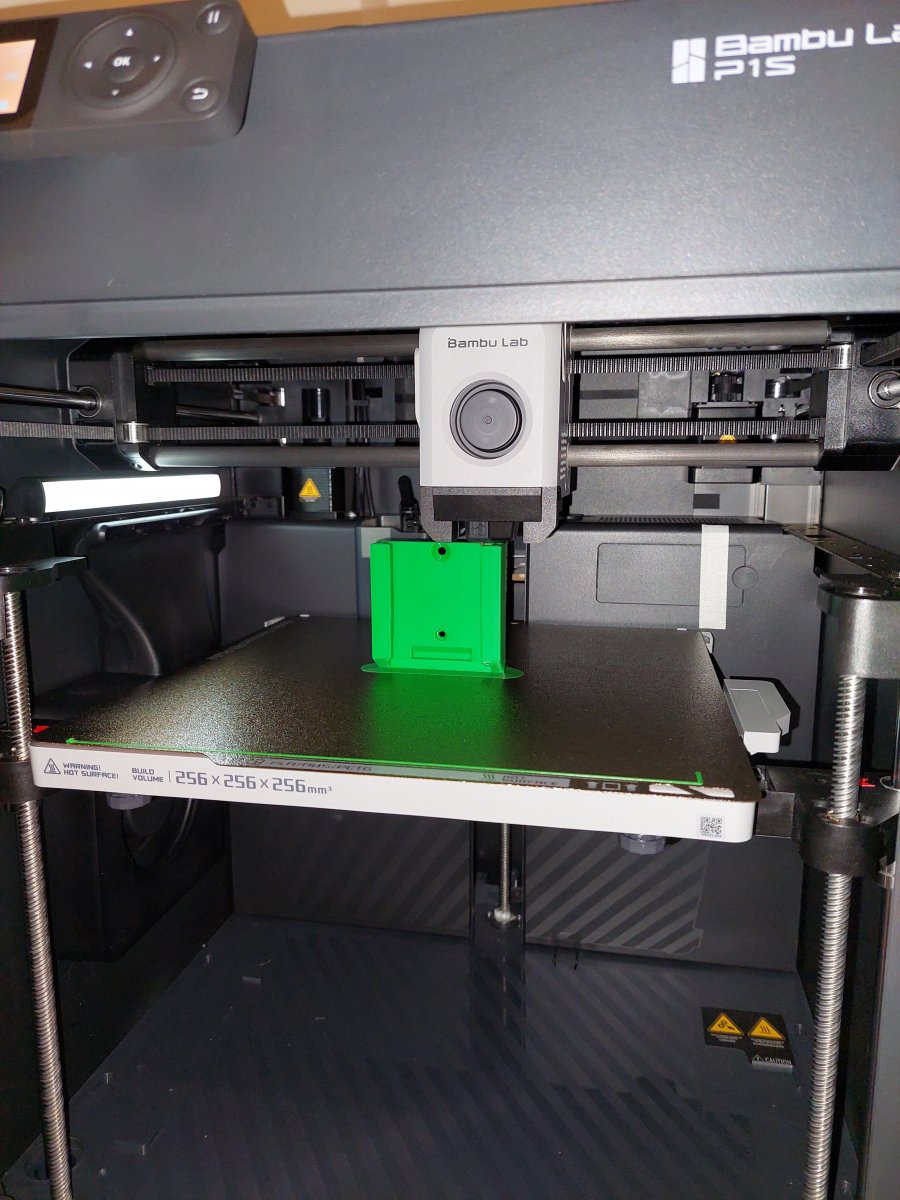

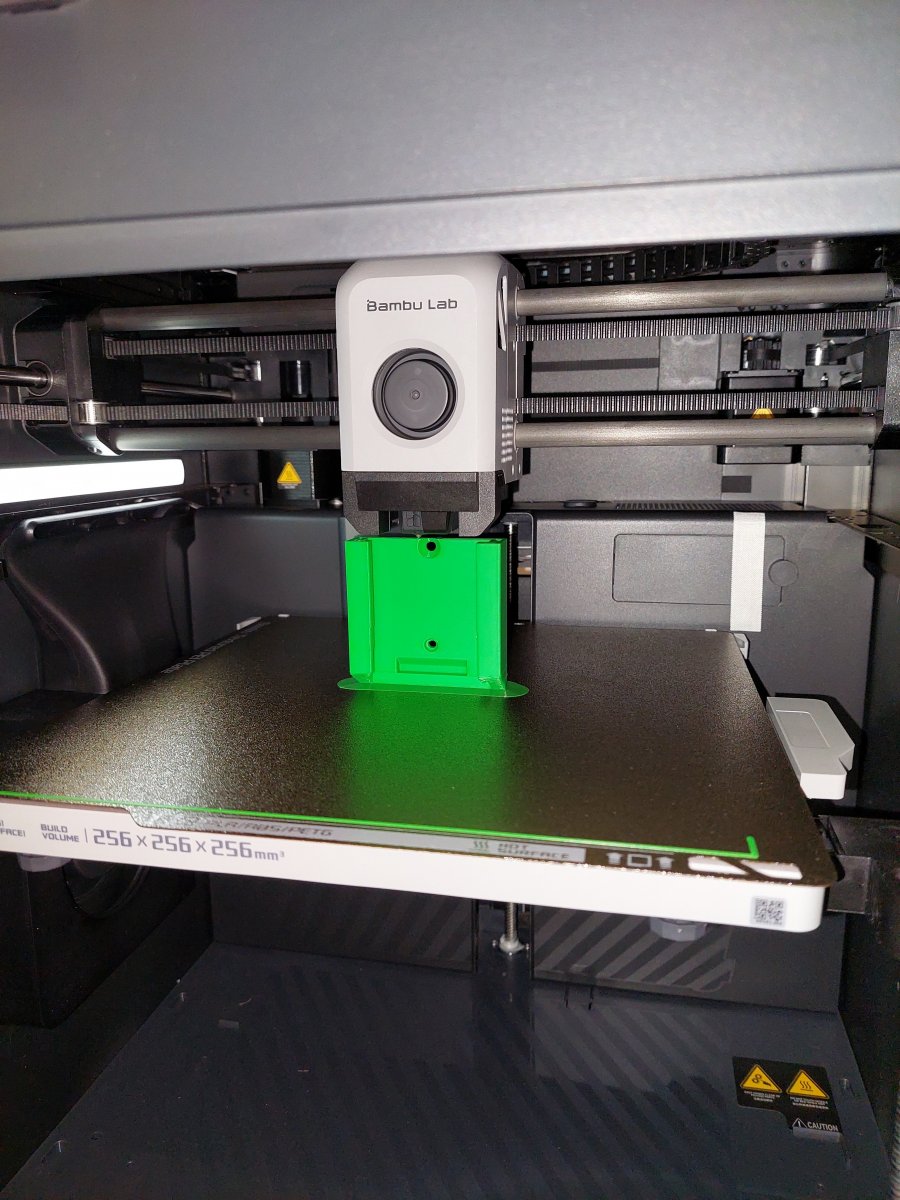

Σήμερα κατάφερα να τον ανοίξω και να κάνω τις πρώτες μου εκτυπώσεις.
Ο συγκεκριμένος αντικατεστησε έναν ender 3 v2 neo
Καλά το μηχάνημα δεν υπάρχει.
Εκτυπώσεις out of the box.
Τα κάνει όλα μόνο του.
Έχω πάθει πλάκα.
Έχω ένα χαμόγελο μόνιμο στο πρόσωπο.
Χρόνος εκτυπωσεις στο 1/3 σε σχέση με τον ender 3 v2 neo.
Εδώ να αναφέρω ότι τον ender τον είχα αναβαθμίσει με dual z και έτρεχε klipper από ένα creality sonic pad , οπότε οι ταχύτητες είχαν ανέβει.
Αν τον συγκρίνω με τους μαμά Χρόνος, άστο δεν υπάρχει.
Βέβαια υπάρχει και ένα τίμημα, κάνει αρκετό θόρυβο, νομίζω αναμενόμενο από τις ταχύτητες εκτυπώσεις.

Τι να πω παιδιά με τον ender ήμουν συνέχεια με το χάρακα στο χέρι, μετρούσα και μετρούσα και μετρούσα.
Νομίζω ότι ποιο πολλά εκτύπωσα σε τεστ παρά αυτά που ήθελα.
Τέλος πάντων δεν το μετανιώνω, γιατί πάνω σε αυτόν έμαθα αρκετά πράγματα για το 3d printing



[nik187]



[Χιωτης]

Καλοριζικος Νικητα, πολυ ωραιο σαν μηχανημα και η διαφορα στην ποιοτητα εκτυπωσης ειναι εμφανης, περα απο την πολυ σημαντικη διαφορα στην ταχυτητα.
Φανταζομαι οτι οι παραπανω πρασινες εκτυπωσεις ειναι σε ποιοτητα 0.1μμ

Εαν εχεις διαθεση, τυπωσε σε καποια φαση κατι μικρο σε ποιοτητα layer height 0.2mm και το ιδιο σε χαμηλη ποιοτητα 0.3mm, θα ειναι πολυ ενδιαφερον να δουμε την διαφορά.

Το λεω γιατι στους δικους μου, λογω χρονου, συνηθως δινω την χαμηλη ποιοτητα εκτυπωσης που για μενα ειναι αποδεκτη, τουλαχιστον για τα αντικειμενα που τυπωνω και για την χρηση που τα θελω.



[Babis K.]

Αυτό τι είναι;
Δεν έχω ασχοληθεί νε 3D printers αλλά αυτή η εκτύπωση καλή;

https://avclub.gr/index.php?attachments/20230902_185657-jpg.219382/



[enduras1]

Τρελή διάφορα και αφού τυπώνει και 3 φορές πιο γρήγορα αξία τα λεφτά του!
Καλορίζικος!



[nik187]

Καλοριζικος Νικητα, πολυ ωραιο σαν μηχανημα και η διαφορα στην ποιοτητα εκτυπωσης ειναι εμφανης, περα απο την πολυ σημαντικη διαφορα στην ταχυτητα.
Φανταζομαι οτι οι παραπανω πρασινες εκτυπωσεις ειναι σε ποιοτητα 0.1μμ

Εαν εχεις διαθεση, τυπωσε σε καποια φαση κατι μικρο σε ποιοτητα layer height 0.2mm και το ιδιο σε χαμηλη ποιοτητα 0.3mm, θα ειναι πολυ ενδιαφερον να δουμε την διαφορά.

Το λεω γιατι στους δικους μου, λογω χρονου, συνηθως δινω την χαμηλη ποιοτητα εκτυπωσης που για μενα ειναι αποδεκτη, τουλαχιστον για τα αντικειμενα που τυπωνω και για την χρηση που τα θελω.

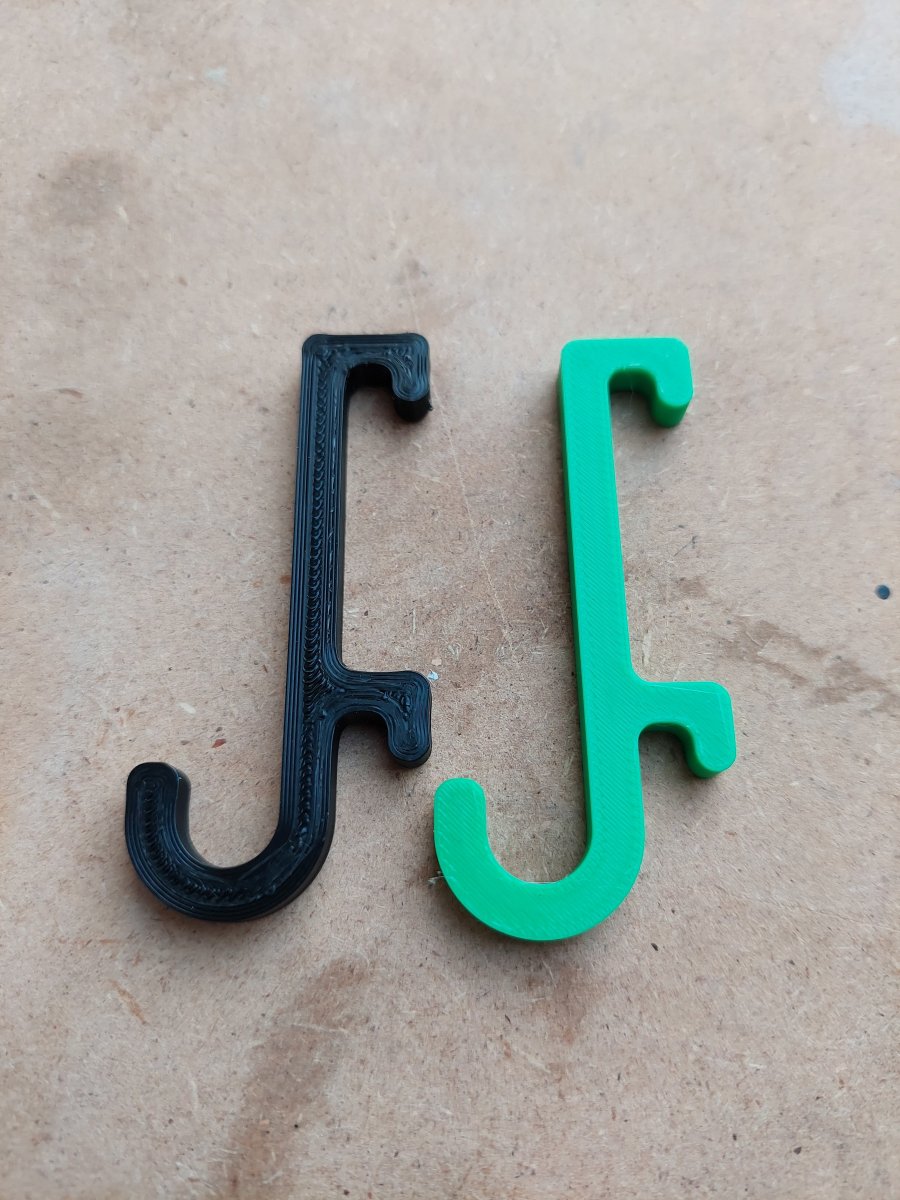

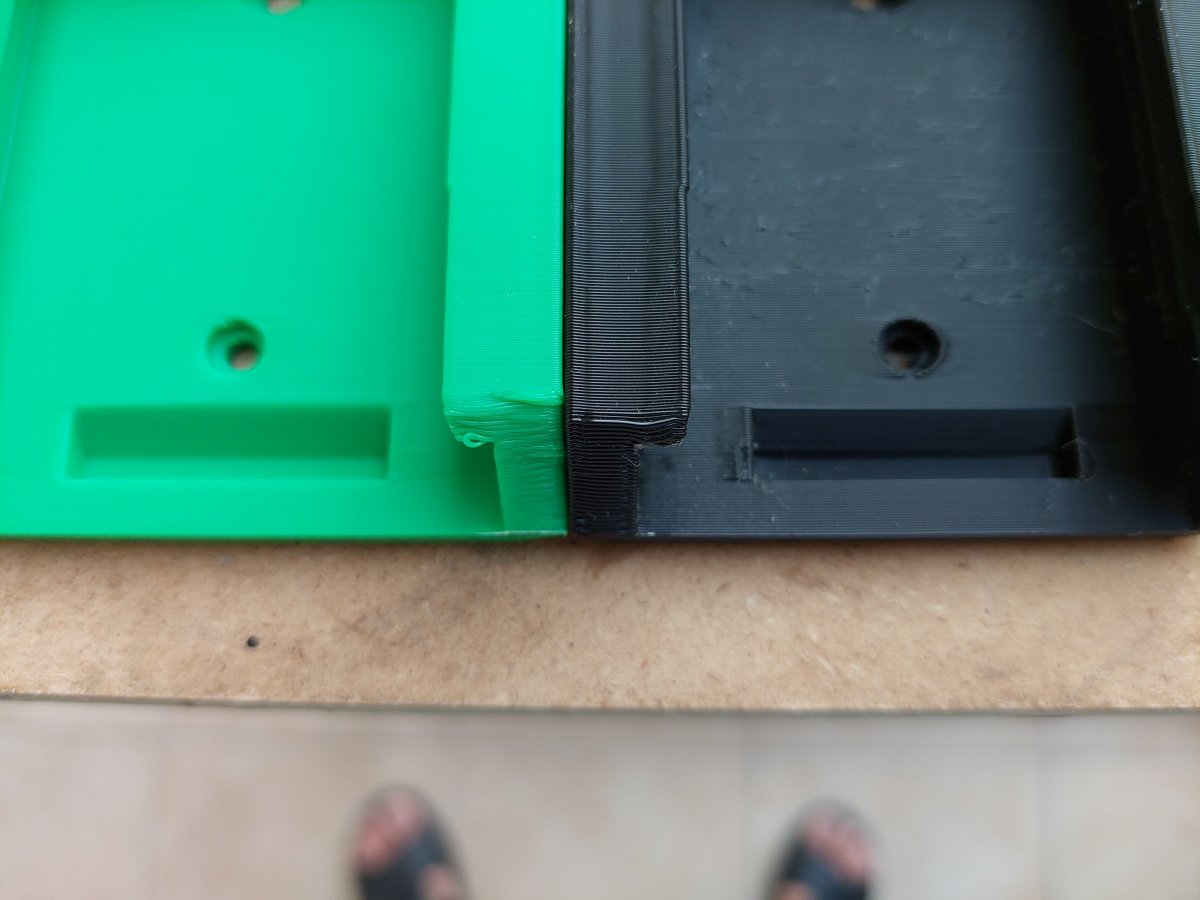

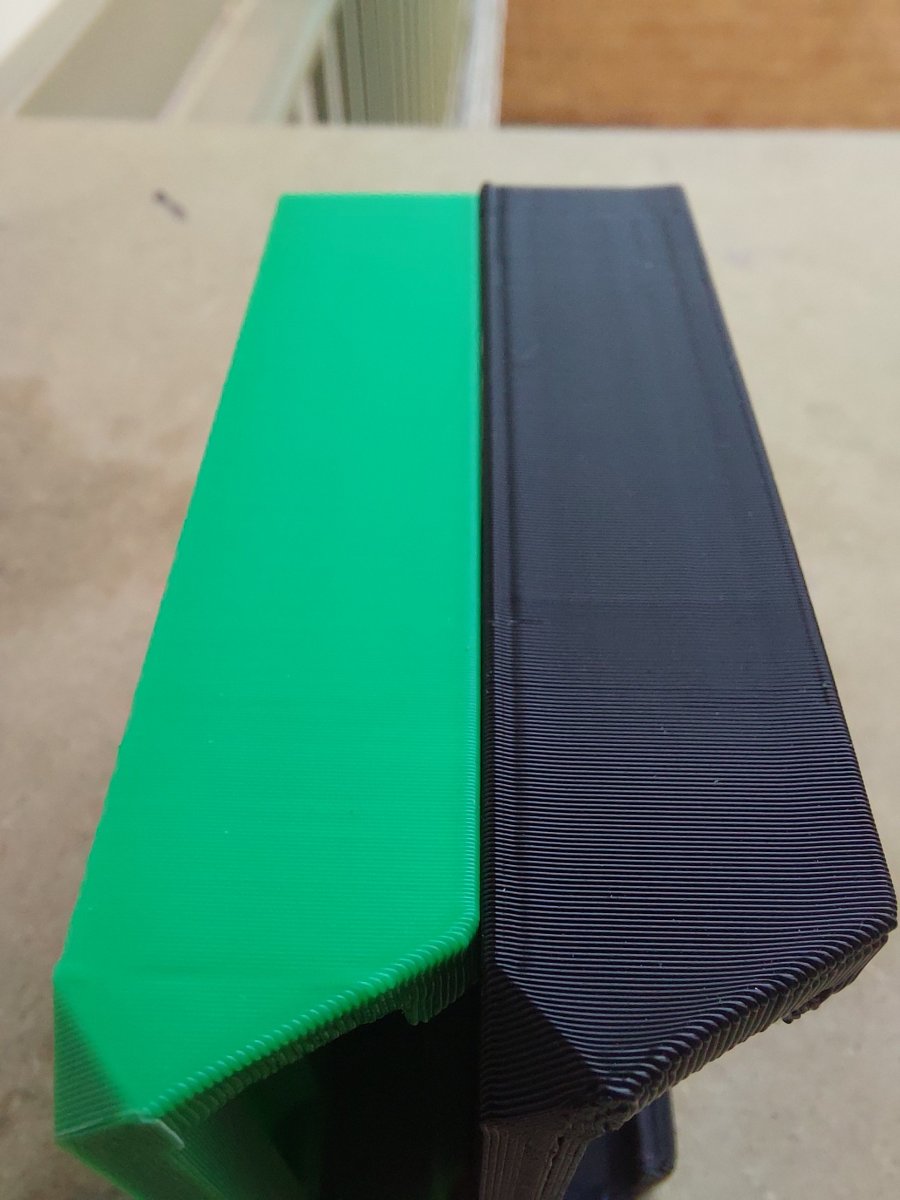

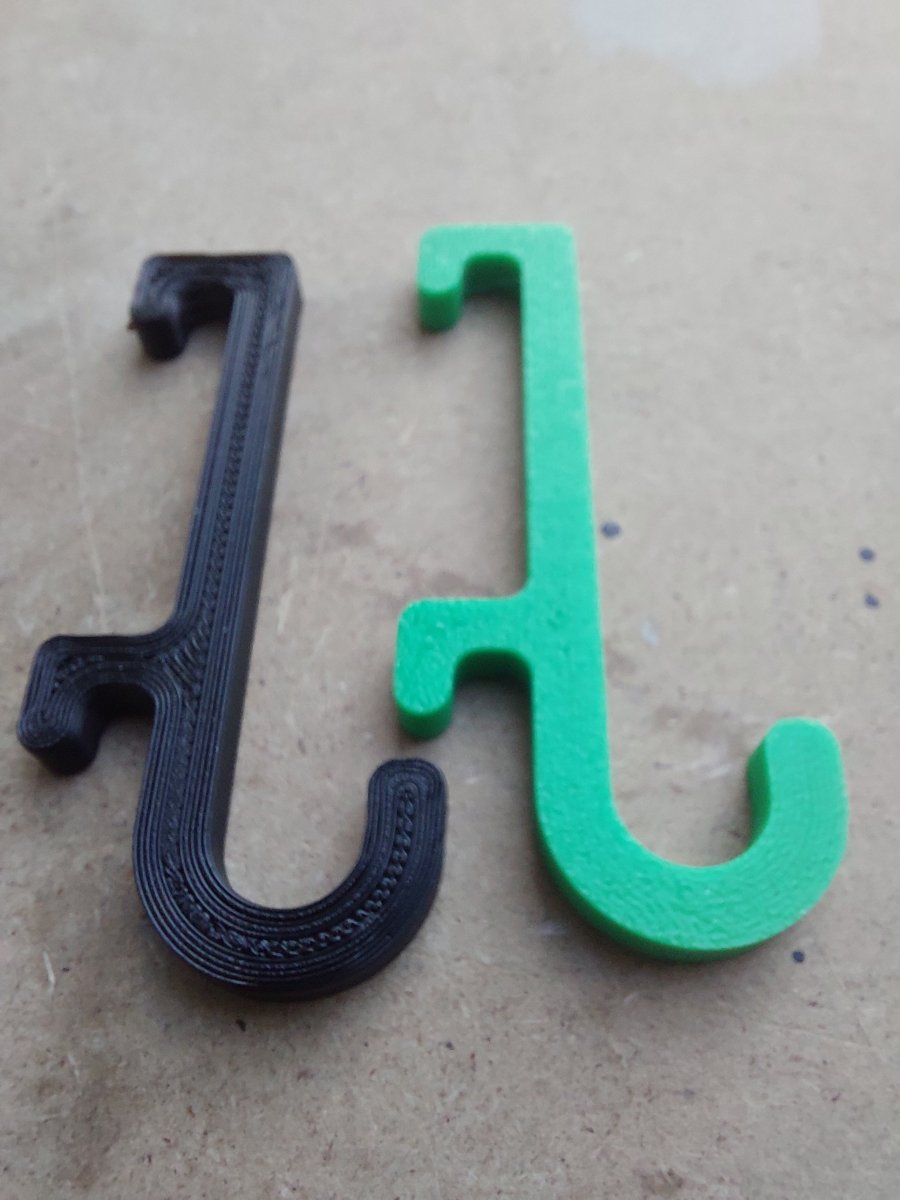

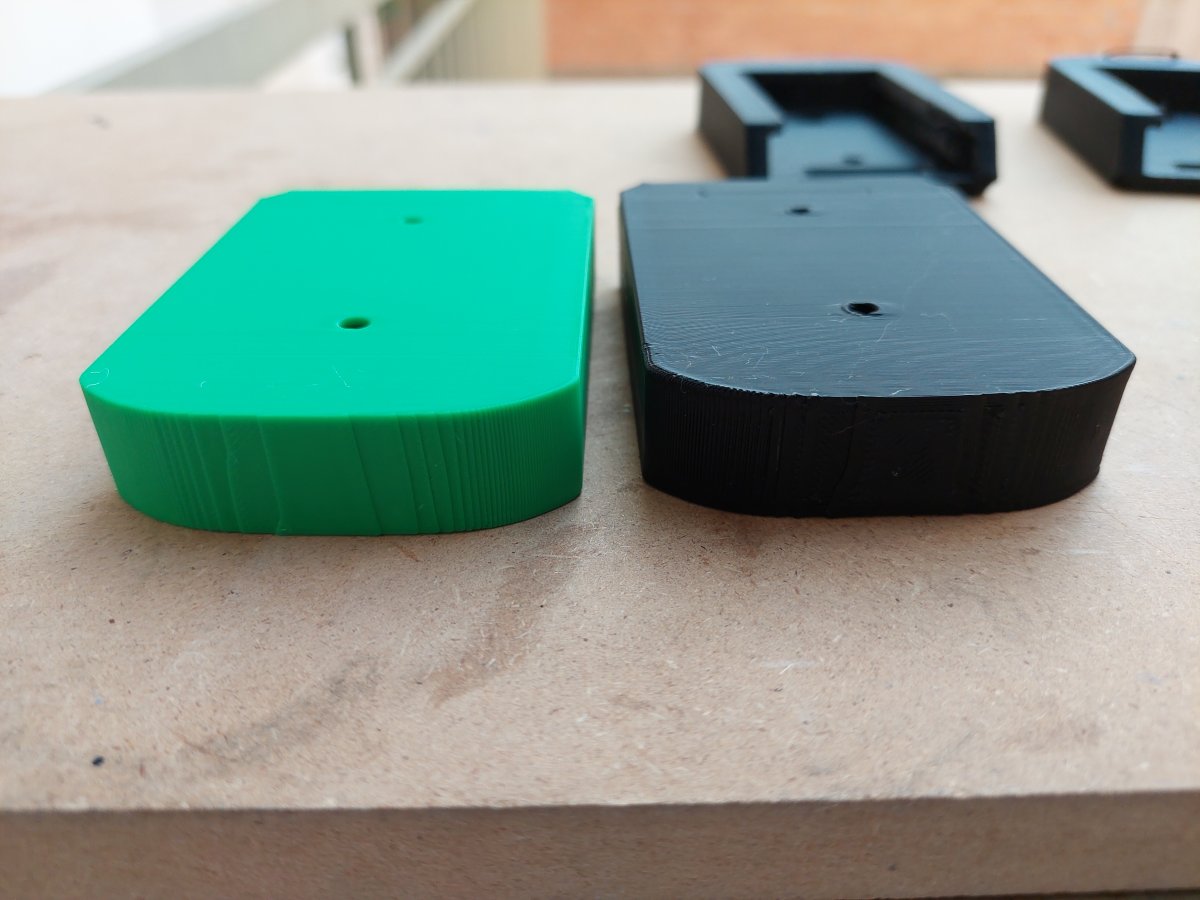

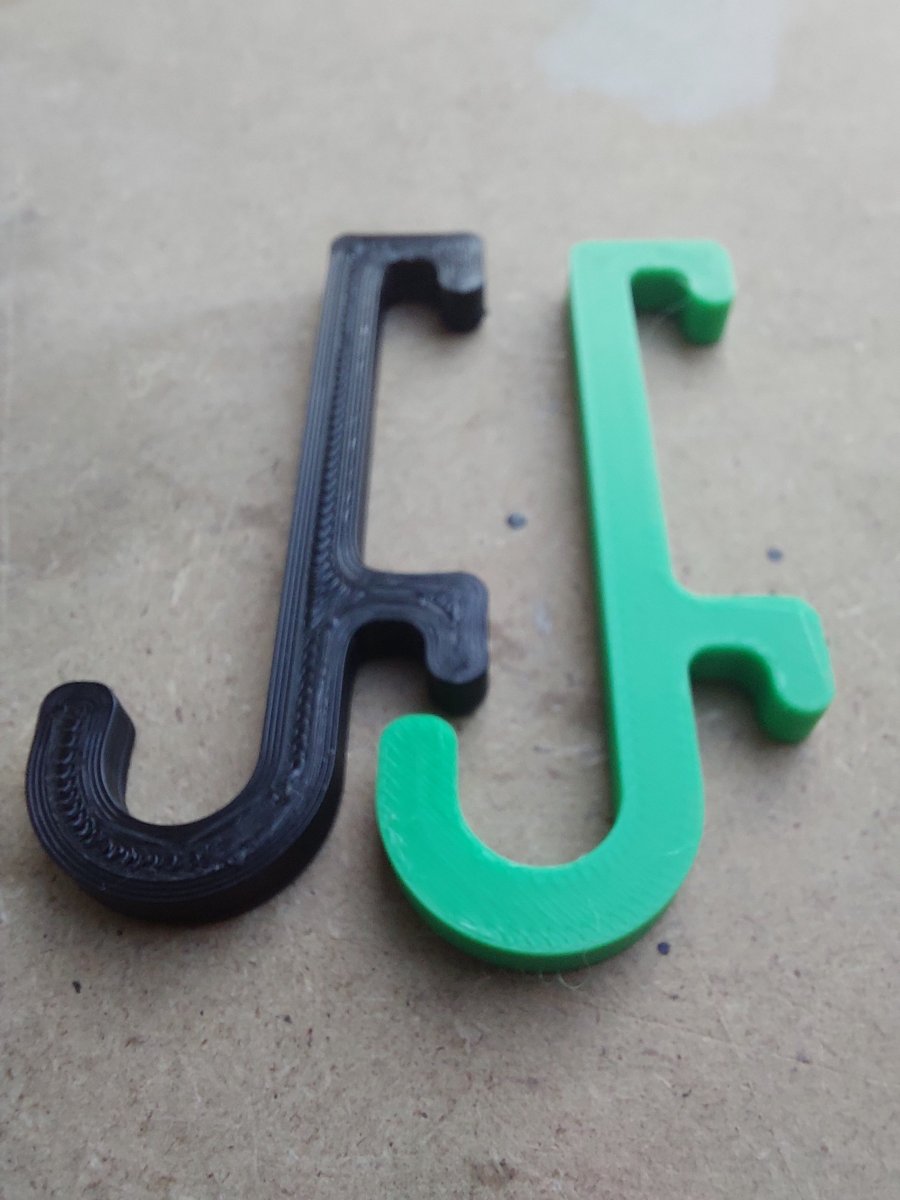

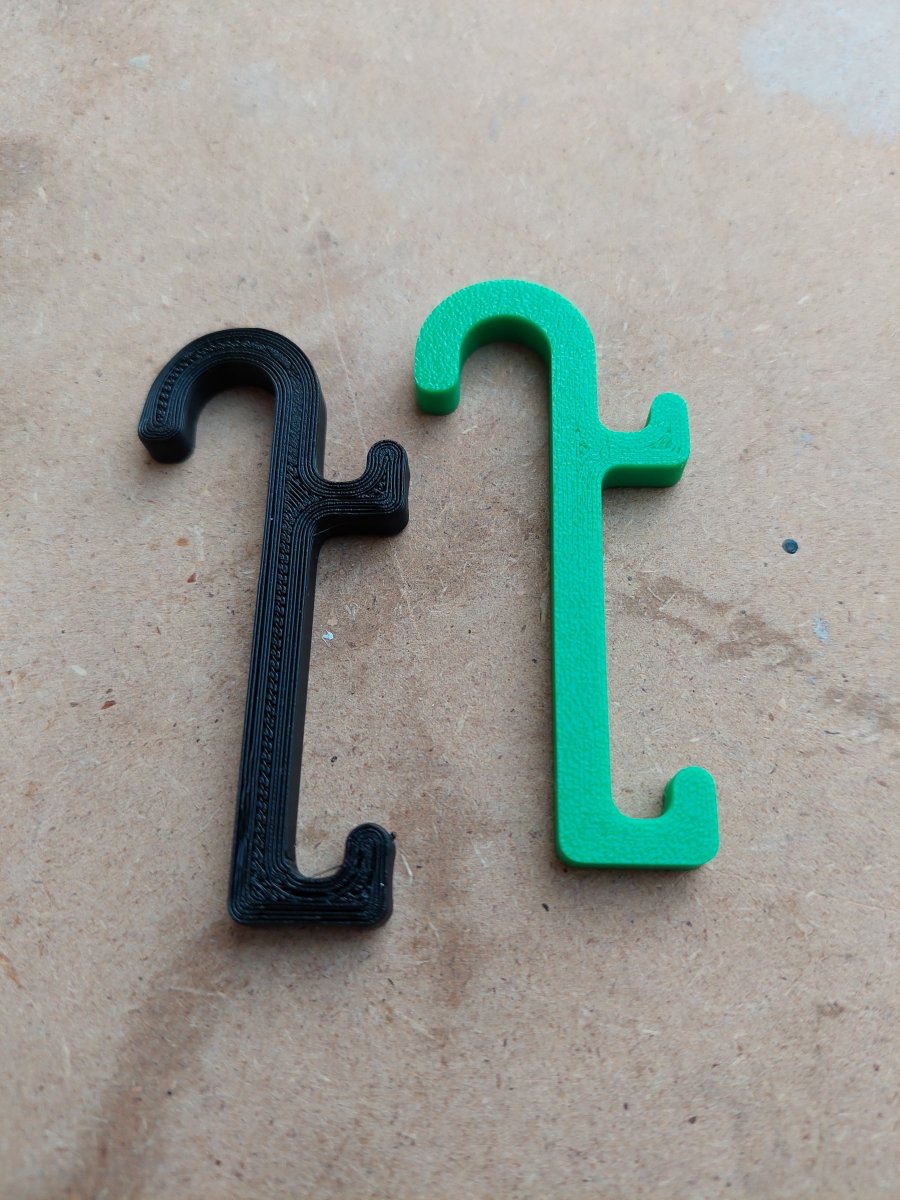

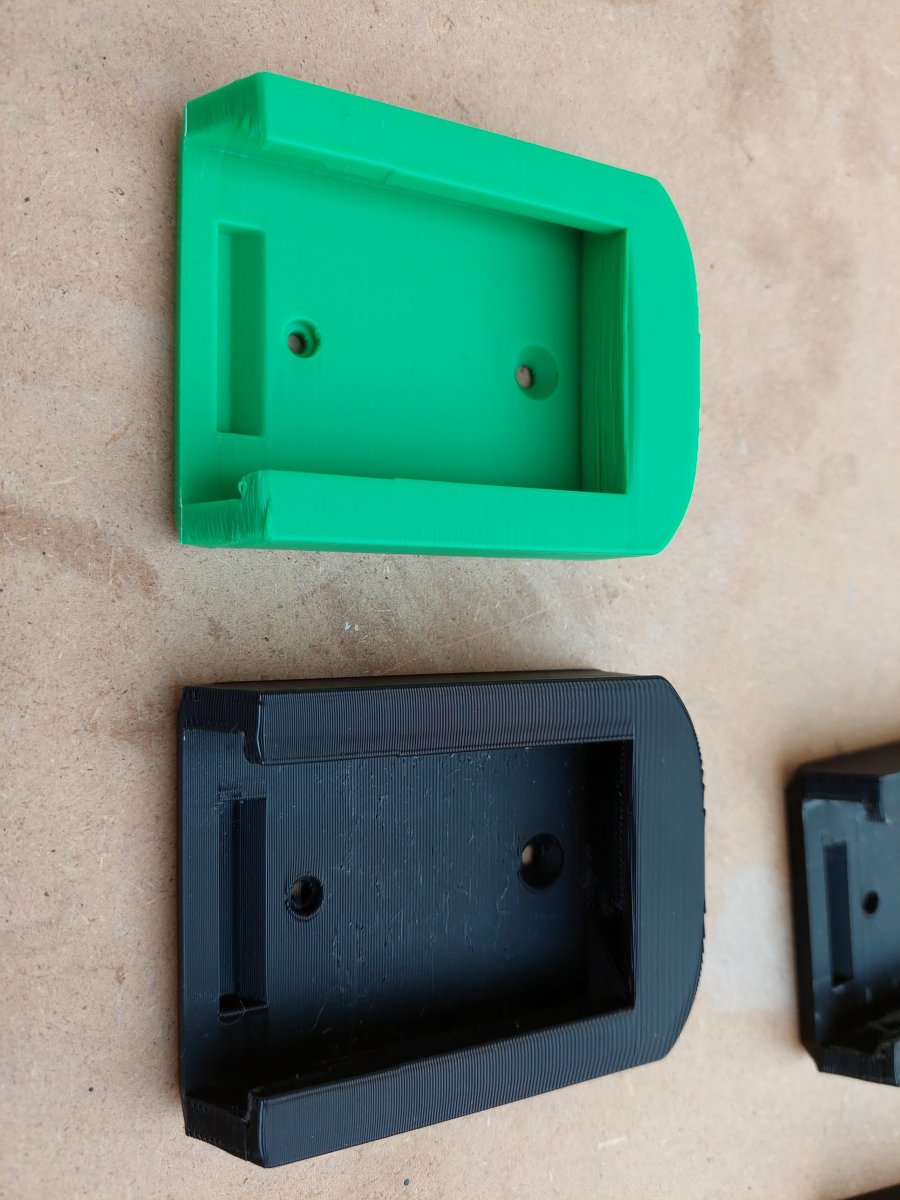

Ξέχασα να αναφέρω ότι είναι τα ίδια αντικείμενα εκτυπωμένα.
Και τα δύο είναι PLA . Το μαύρο esun και το πράσινο Bambu

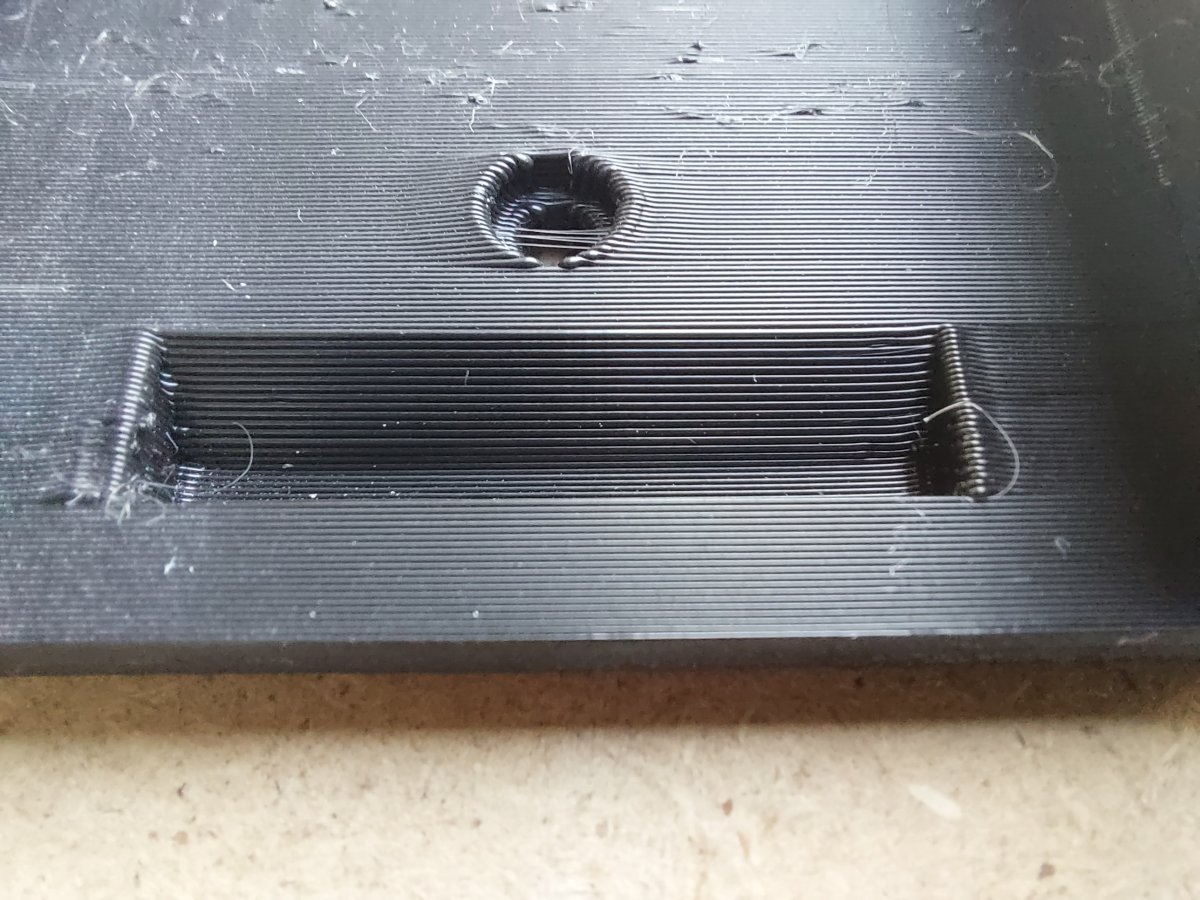

Τα μαύρα είναι από τον ender με layer height 0.20

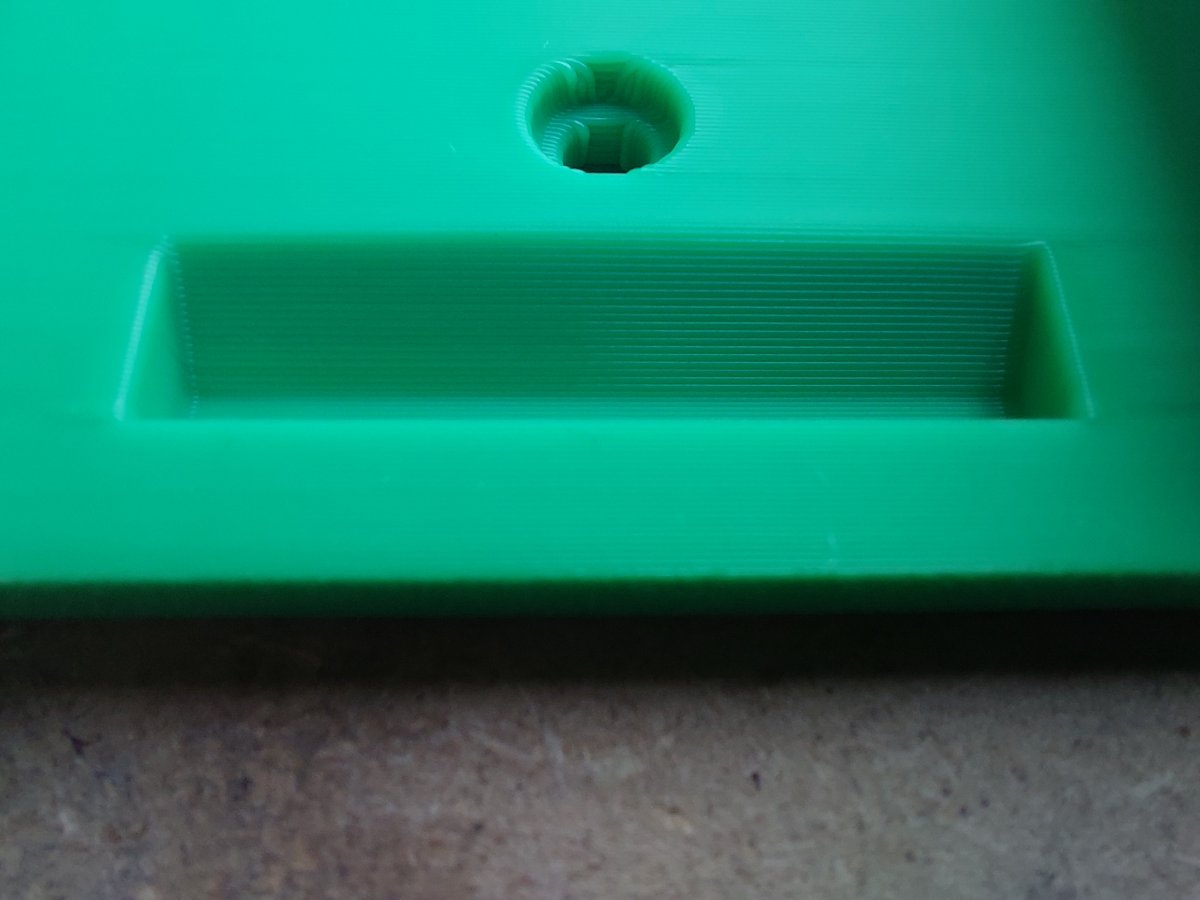

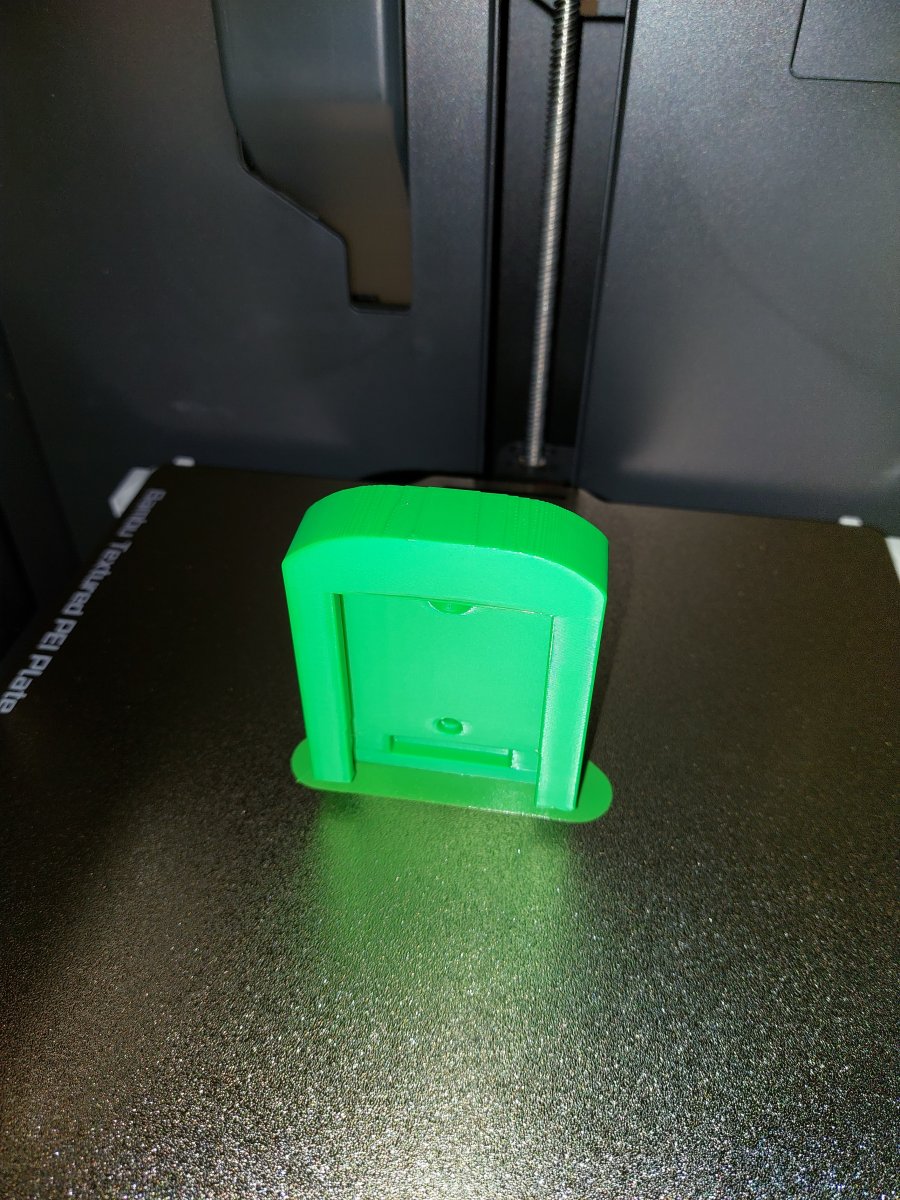

Τα πράσινα είναι από τον bambu.
Η βάση τυπώθηκε με
layer height 0.20 standard
Και το άγκιστρο
layer height 0.20 strength
Και τα δύο πράσινα με τα στάνταρ προφίλ που έχει ο bambu slicer



[nik187]

Αυτό τι είναι;
Δεν έχω ασχοληθεί νε 3D printers αλλά αυτή η εκτύπωση καλή;

https://avclub.gr/index.php?attachments/20230902_185657-jpg.219382/

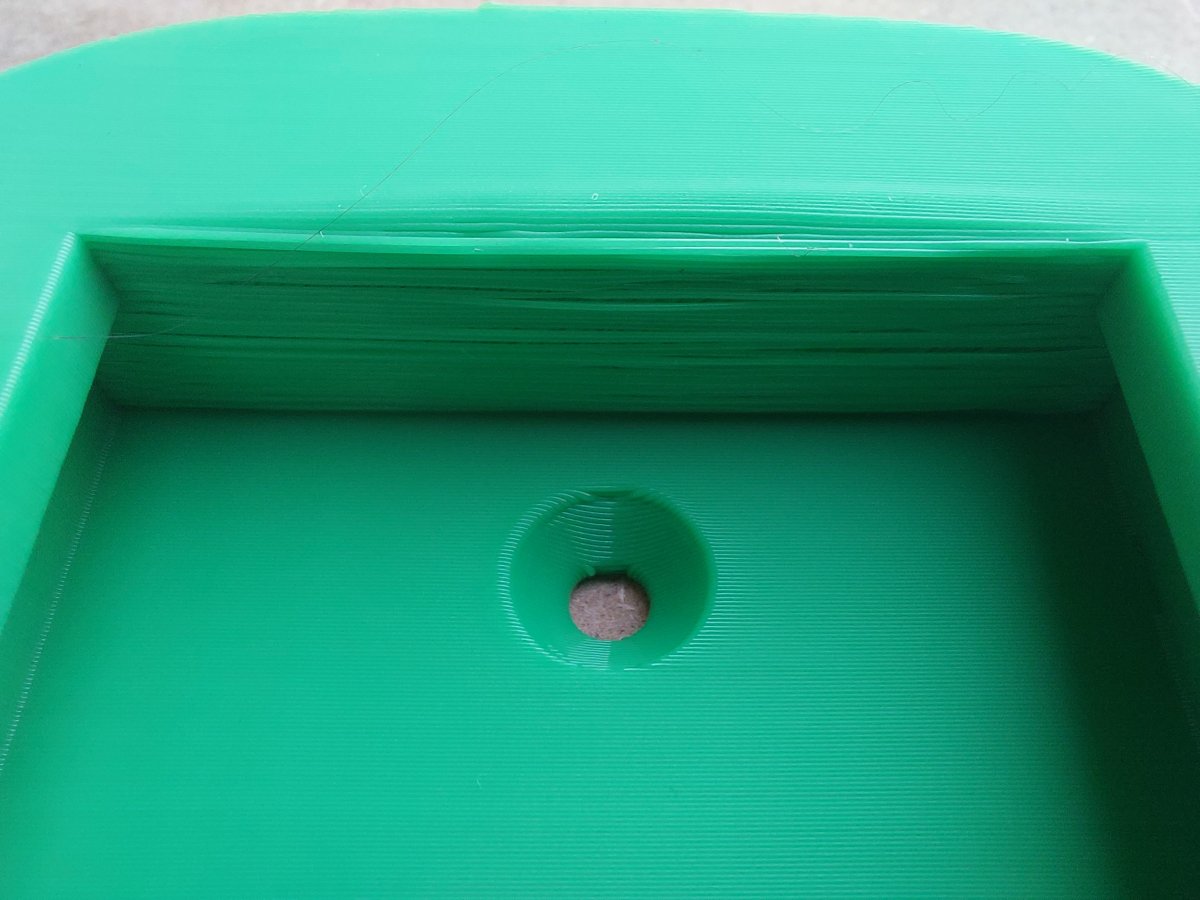

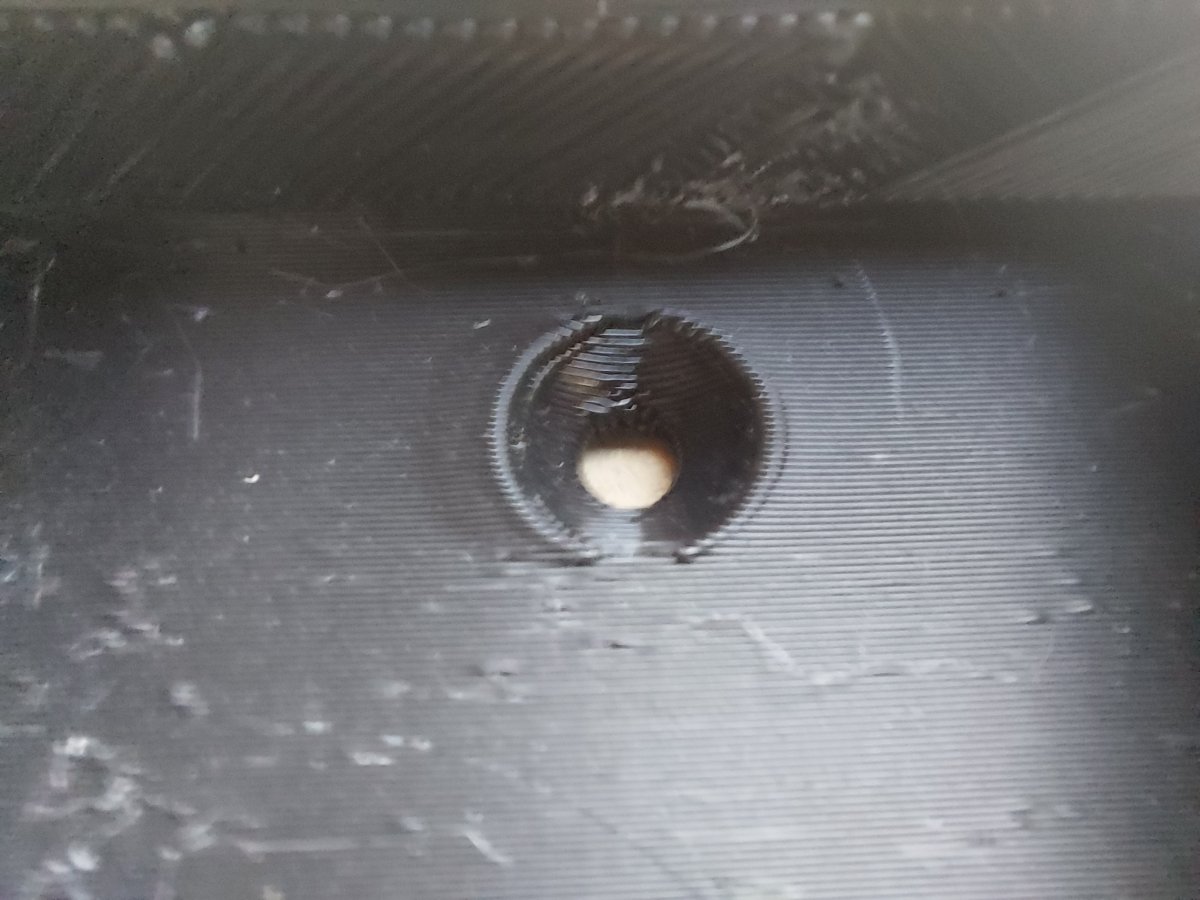

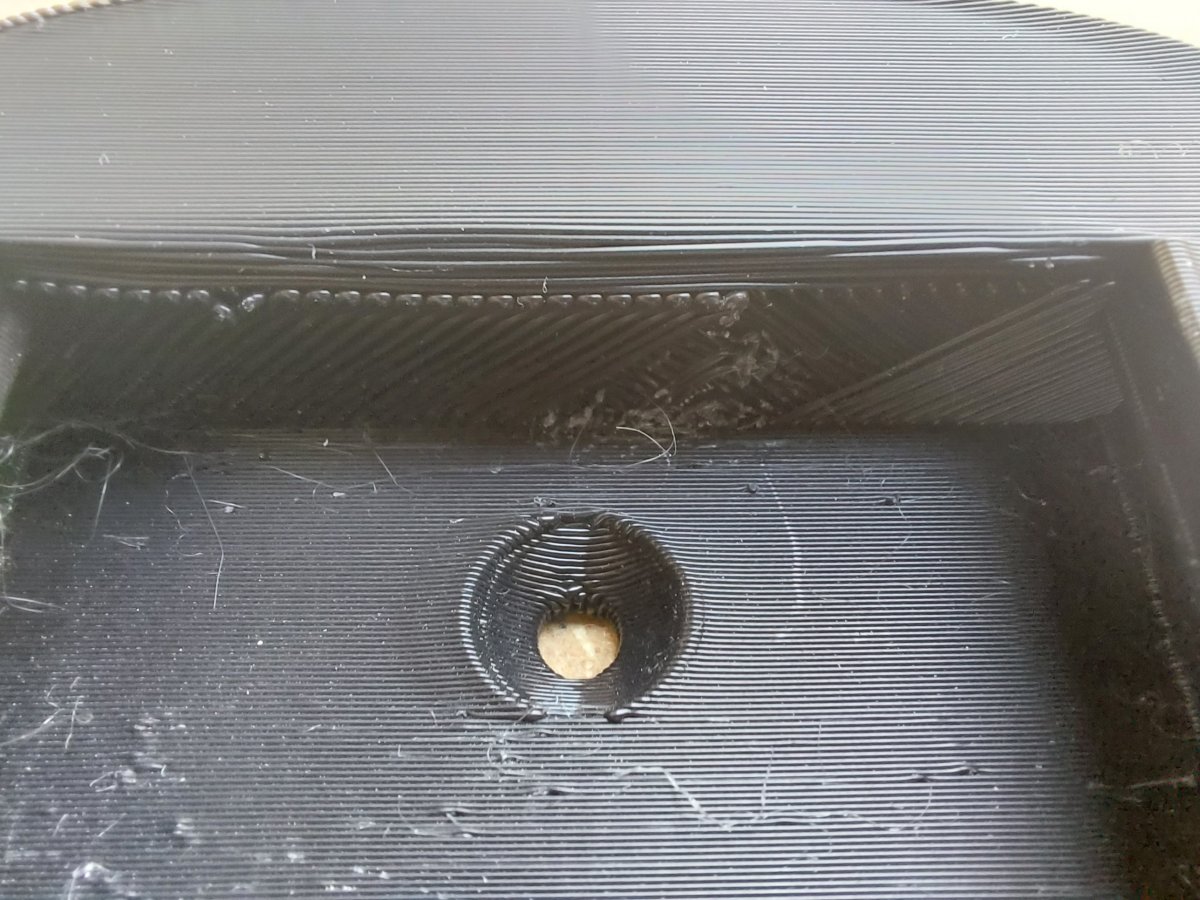

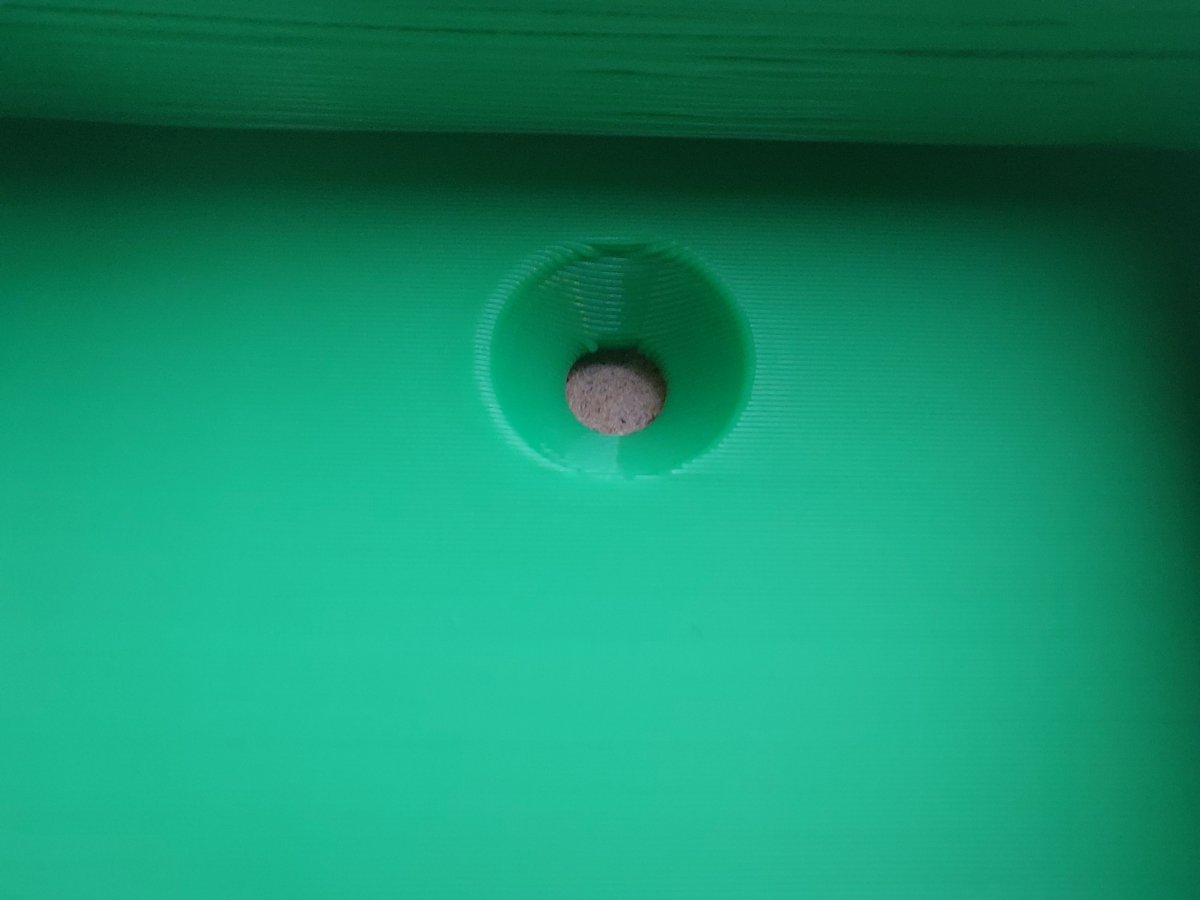

Σε αυτό το σημείο είναι η γέφυρα από την βάση που τυπώνεται.
Και οι δύο εκτυπώσεις είναι χωρίς support γι αυτό και είναι έτσι. Θα έπρεπε να βάλω support για να βγει καλύτερα γιατί αυτό το σημείο ουσιαστικά τυπώνεται στον αέρα, έτσι όπως είναι τοποθετημένο το αντικείμενο στον εκτυπωτή για εκτύπωση.
Κοίταξε όμως διαφορα σε σχέση με το παλιό



[Babis K.]

Ναι, το είδα, τεράστια διαφορά.
Δεν κατάλαβα όμως γιατί βγήκε έτσι η πλάτη.



[nik187]

Ναι, το είδα, τεράστια διαφορά.
Δεν κατάλαβα όμως γιατί βγήκε έτσι η πλάτη.

Συγγνώμη αλλά δεν κατάλαβα σε πια πλάτη αναφέρεται?
