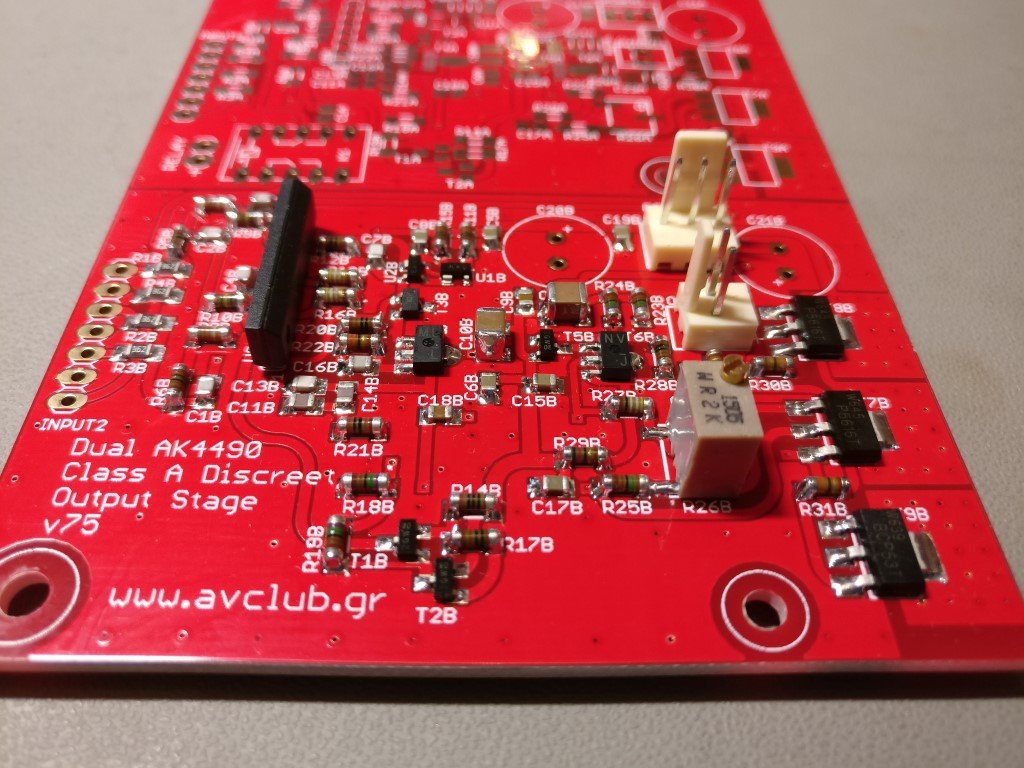

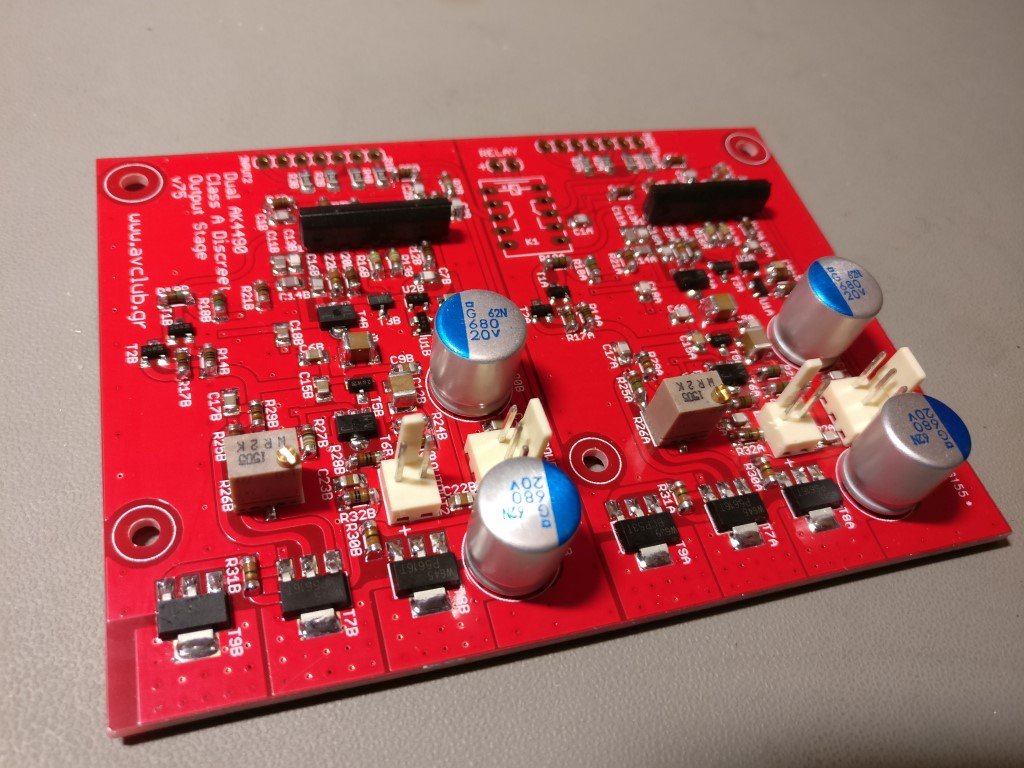

Έτοιμο το ένα κανάλι.
Δεν έκανα πολλές δοκιμές (π.χ. δεν του έβαλα σήμα) αλλά δεν φαίνεται να υπάρχει κάποιο πρόβλημα λειτουργίας.
Λειτουργεί με τάση τροφοδοσίας +/-16V και ρυθμίστηκε να καταναλώνει συνολικά 25mA από το κάθε rail.
Με πολύ μικρή προσπάθεια ματσαρίσματος (μόνο για τα εξόδου χρειάζεται) δίνει DC offset ~1mV.
Αύριο θα γίνει και το δεύτερο κανάλι και μπορεί επιτέλους να ακούσω και πως παίζει..
Δεν έκανα πολλές δοκιμές (π.χ. δεν του έβαλα σήμα) αλλά δεν φαίνεται να υπάρχει κάποιο πρόβλημα λειτουργίας.
Λειτουργεί με τάση τροφοδοσίας +/-16V και ρυθμίστηκε να καταναλώνει συνολικά 25mA από το κάθε rail.
Με πολύ μικρή προσπάθεια ματσαρίσματος (μόνο για τα εξόδου χρειάζεται) δίνει DC offset ~1mV.
Αύριο θα γίνει και το δεύτερο κανάλι και μπορεί επιτέλους να ακούσω και πως παίζει..

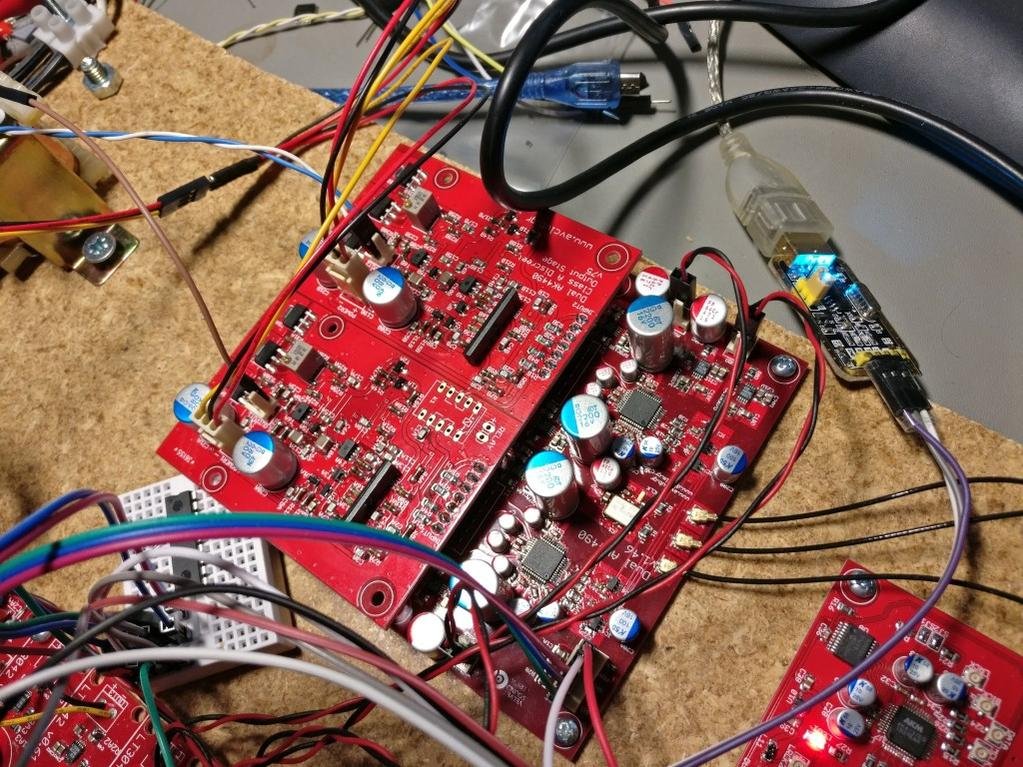

Έτοιμο λοιπόν...
Το έχω και παίζει στο σύστημα του εργαστηρίου.
Μπορεί να έχω πιει το τρελό placebo μετά από τόση δουλειά, αλλά έχω την εντύπωση ότι παίζει πάρα πολύ καλά..
Θα το αφήσω μερικές ώρες να "στρώσει" και μετά θα το πάω στο μεγάλο σύστημα...
Το έχω και παίζει στο σύστημα του εργαστηρίου.
Μπορεί να έχω πιει το τρελό placebo μετά από τόση δουλειά, αλλά έχω την εντύπωση ότι παίζει πάρα πολύ καλά..
Θα το αφήσω μερικές ώρες να "στρώσει" και μετά θα το πάω στο μεγάλο σύστημα...
Αυτή είναι η ιδέα.. θεωρητικά πρέπει να δουλεύει σωστά αλλά πρακτικά δεν έχει δοκιμαστεί ακόμα.

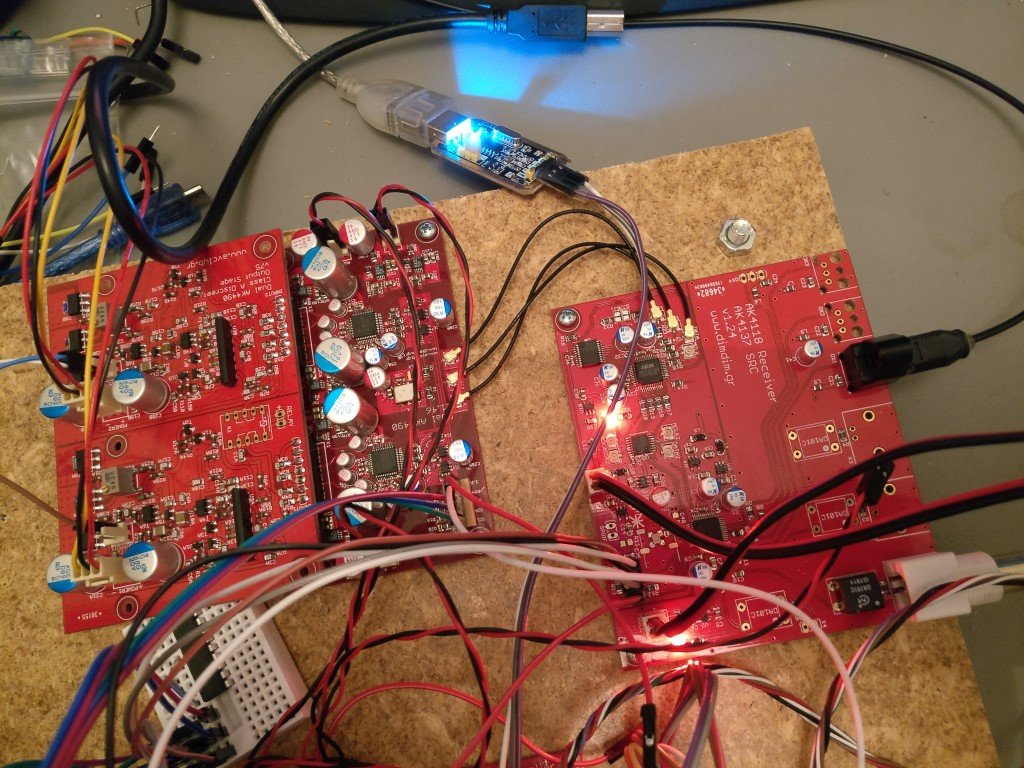

Παίζει πλέον το πλήρες σύστημα..
Το upsampling επίσης φαίνεται να δουλεύει μια χαρά, καλύτερα από το πως δούλευε κατά το prototyping.
Και το reclocking πάνω στην κύρια πλακέτα κάνει κάποια δουλειά.

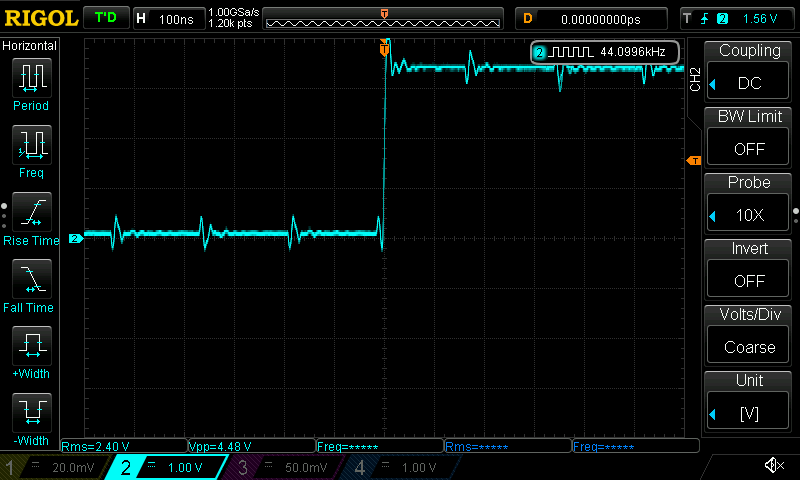

Εδώ είναι το σήμα από Amanero πάνω στο u.fl στην είσοδο του DAC:

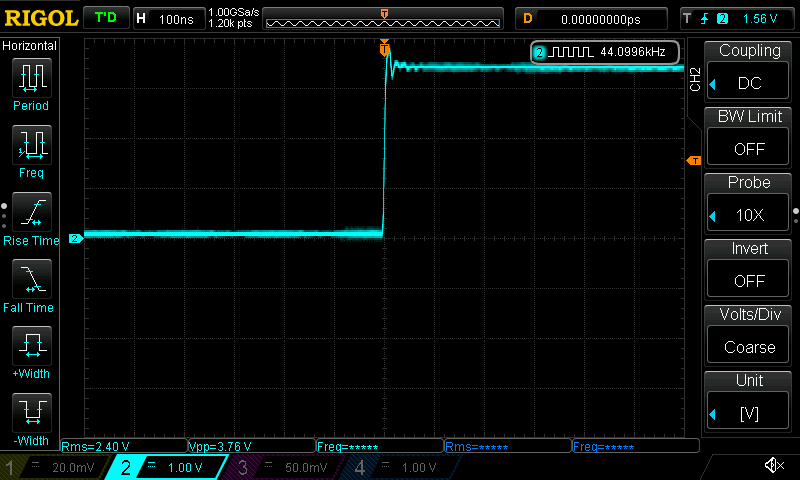

και εδώ μετά το reclocking:
Οπότε τώρα που το DAC παίζει μουσική είναι η σειρά του controller..
Το upsampling επίσης φαίνεται να δουλεύει μια χαρά, καλύτερα από το πως δούλευε κατά το prototyping.
Και το reclocking πάνω στην κύρια πλακέτα κάνει κάποια δουλειά.
Εδώ είναι το σήμα από Amanero πάνω στο u.fl στην είσοδο του DAC:
και εδώ μετά το reclocking:
Οπότε τώρα που το DAC παίζει μουσική είναι η σειρά του controller..
lemon
Supreme Member
- 3 March 2009
- 4,065
Δημήτρη, το σήμα είναι lrclk με τα πάντα ενωμένα και ακουμπάς το probe στο αντίστοιχο u.fl? Χρησιμοποίησες short gnd ή το μακρύ καλωδιάκι;
Οι αιχμές που φαίνονται είναι σταθερές ή "τρέχουν" κατά μήκος του σήματος;
Στη δεύτερη σύλληψη, χρειάζεται να αλλάξεις την τιμή της τερματικής αντίστασης, να κόψεις τον κωδωνισμό στο ανιόν που φαίνεται γιατί είναι κοντά στο 0.5V.
Μία παρόμοια σύλληψη από επαναχρονισμό μου δίνει το παρακάτω πάνω στο lrclk.
Κάνε και δεύτερη μέτρηση πάνω στα data, φέρε την ένωση των παλμών (το Χ) στο κέντρο της οθόνης και εφάρμοσε ένα persist μερικών δευτερολέπτων, να δούμε και το eye pattern των δεδομένων πόσο καλά πάει. Το time βάλτο τέρμα, νομίζω στα 2nsec είναι και ο δικός σου, αν θυμάμαι καλά.
Οι αιχμές που φαίνονται είναι σταθερές ή "τρέχουν" κατά μήκος του σήματος;
Στη δεύτερη σύλληψη, χρειάζεται να αλλάξεις την τιμή της τερματικής αντίστασης, να κόψεις τον κωδωνισμό στο ανιόν που φαίνεται γιατί είναι κοντά στο 0.5V.
Μία παρόμοια σύλληψη από επαναχρονισμό μου δίνει το παρακάτω πάνω στο lrclk.
Κάνε και δεύτερη μέτρηση πάνω στα data, φέρε την ένωση των παλμών (το Χ) στο κέντρο της οθόνης και εφάρμοσε ένα persist μερικών δευτερολέπτων, να δούμε και το eye pattern των δεδομένων πόσο καλά πάει. Το time βάλτο τέρμα, νομίζω στα 2nsec είναι και ο δικός σου, αν θυμάμαι καλά.
Last edited:
lemon
Supreme Member
- 3 March 2009
- 4,065

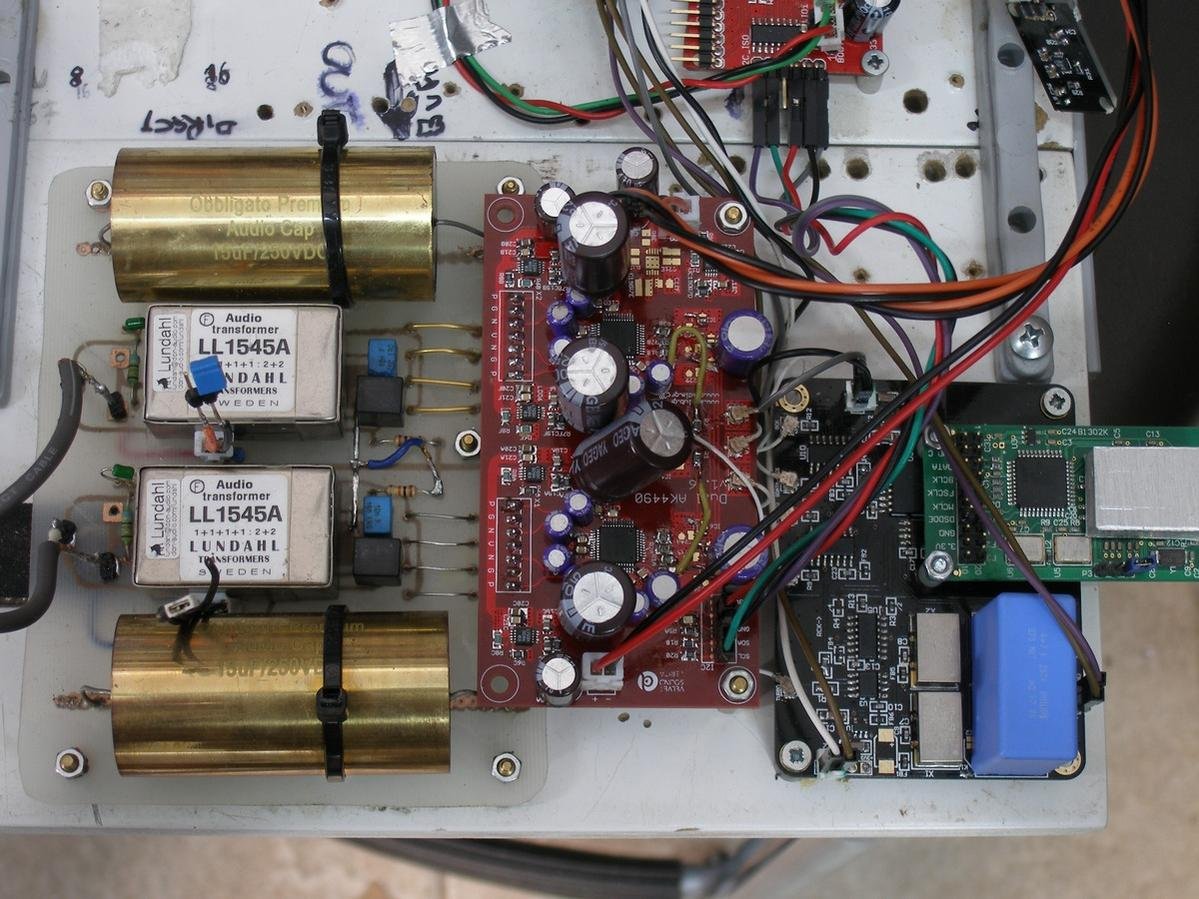

Μετέφερα τα εξαρτήματα από τις δοκιμαστικές πλακέτες, πάνω στη διπλή την ωραία.
Επειδή χρησιμοποίησα ήδη πλακέτα που κάνει reclocking, έκανα bypass τα FIFO της πλακέτας.
Κούμπωσα πάνω στις αναμονές εξόδου την πλακέτα με τους M/T και ολοκληρώθηκε.
Δοθείσης ευκαιρίας θα κάνουμε και τις απαραίτητες συγκριτικές δοκιμές με το διακριτό στάδιο του saganakis και θα έχουμε μία συνολική άποψη του θέματος.

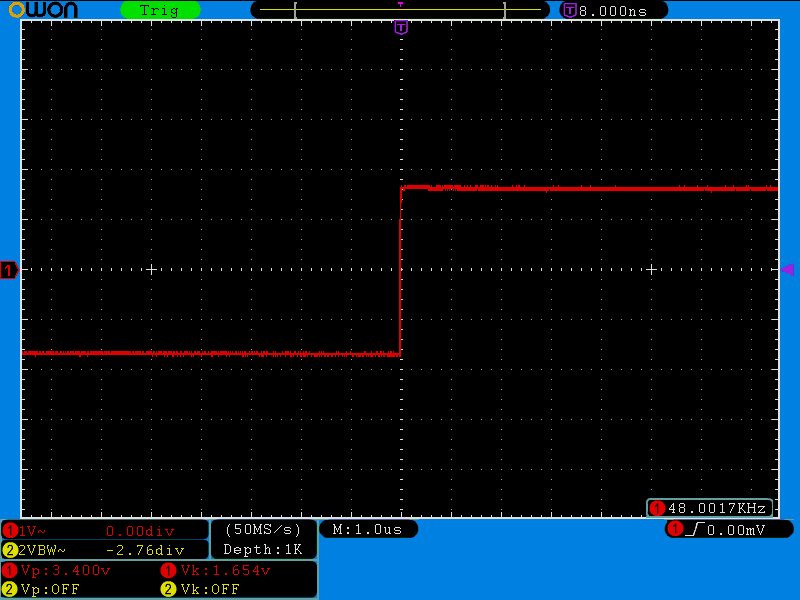

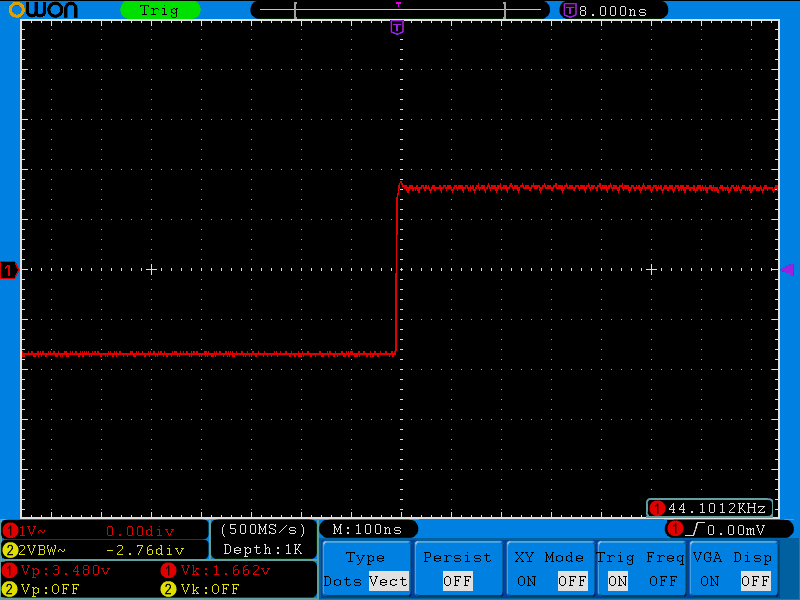

Το σήμα στον παλμογράφο αφού μπήκαν οι κατάλληλες τερματικές αντιστάσεις, απλά τέλειο.
Η σύλληψη είναι πάνω στο lrclk, κανένας θόρυβος, κανένας κωδωνισμός
Επειδή χρησιμοποίησα ήδη πλακέτα που κάνει reclocking, έκανα bypass τα FIFO της πλακέτας.
Κούμπωσα πάνω στις αναμονές εξόδου την πλακέτα με τους M/T και ολοκληρώθηκε.
Δοθείσης ευκαιρίας θα κάνουμε και τις απαραίτητες συγκριτικές δοκιμές με το διακριτό στάδιο του saganakis και θα έχουμε μία συνολική άποψη του θέματος.
Το σήμα στον παλμογράφο αφού μπήκαν οι κατάλληλες τερματικές αντιστάσεις, απλά τέλειο.
Η σύλληψη είναι πάνω στο lrclk, κανένας θόρυβος, κανένας κωδωνισμός
Attachments
Πλακέτα ν. 2 κομπλέ λοιπόν. :smile:
Όντως, το τετράγωγό σου είναι υποδειγματικό.. Εγώ το δικό μου το είχα μετρήσει "χύμα", με γείωση κροκοδειλάκι παρμένη από άλλη πλακέτα.. Θα επαναλάβω τις μετρήσεις με σωστό probing και θα επανέλθω.
Άκουσέ το κιόλας και πες πως σου ακούγεται!
Όντως, το τετράγωγό σου είναι υποδειγματικό.. Εγώ το δικό μου το είχα μετρήσει "χύμα", με γείωση κροκοδειλάκι παρμένη από άλλη πλακέτα.. Θα επαναλάβω τις μετρήσεις με σωστό probing και θα επανέλθω.
Άκουσέ το κιόλας και πες πως σου ακούγεται!
lemon
Supreme Member
- 3 March 2009
- 4,065
Εάν έβαλες κορκοδειλάκι, είναι φυσιολογικός ο κωδωνισμός και οι αιχμές, πρέπει να κάνεις σωστή μέτρηση με τη συνήθη διαδικασία του shrt gnd.

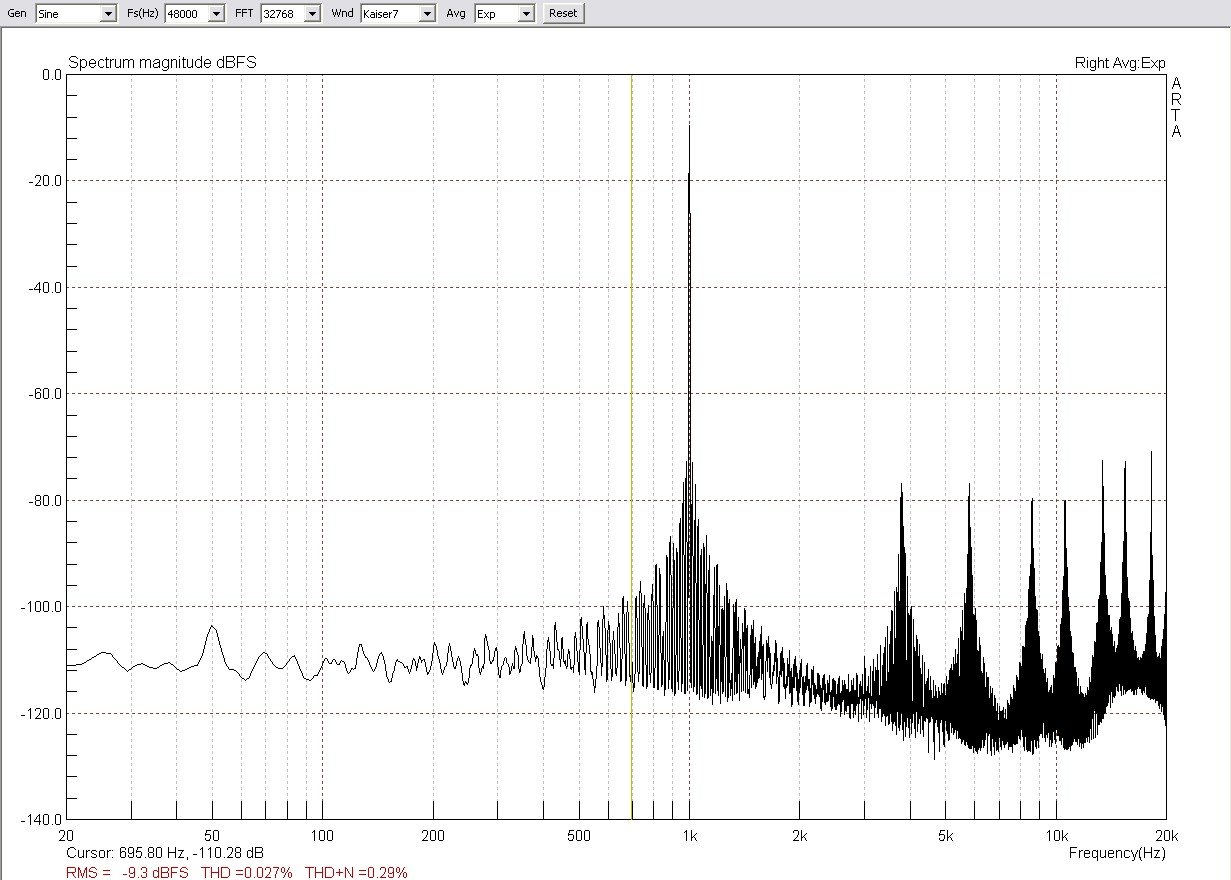

Και πάνω που χάρηκα, πριν κλείσω το εργαστήρι, λέω δεν βλέπω και ένα FFT - και έφαγα χοντρή ήττα!
Για περίεργο λόγο έχω 0,3% σχεδόν THD+N και ψάχνω να βρω την αιτία...
Και πάνω που χάρηκα, πριν κλείσω το εργαστήρι, λέω δεν βλέπω και ένα FFT - και έφαγα χοντρή ήττα!
Για περίεργο λόγο έχω 0,3% σχεδόν THD+N και ψάχνω να βρω την αιτία...
