Βοήθεια σε επισκευή παλιού ενισχυτή SANSUI AU-D33

[vlad66]

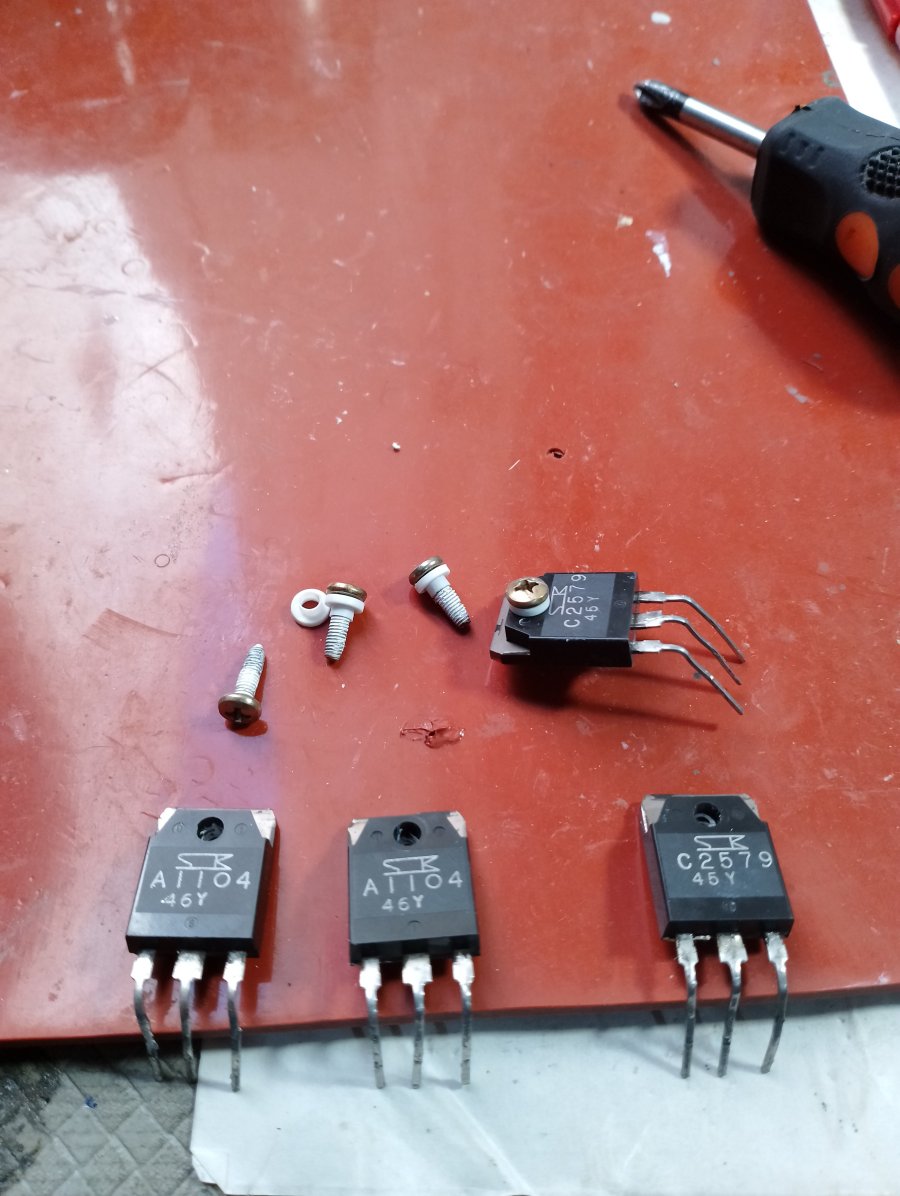

Από την ζημιά (υποτίθεται) κλείσαμε..

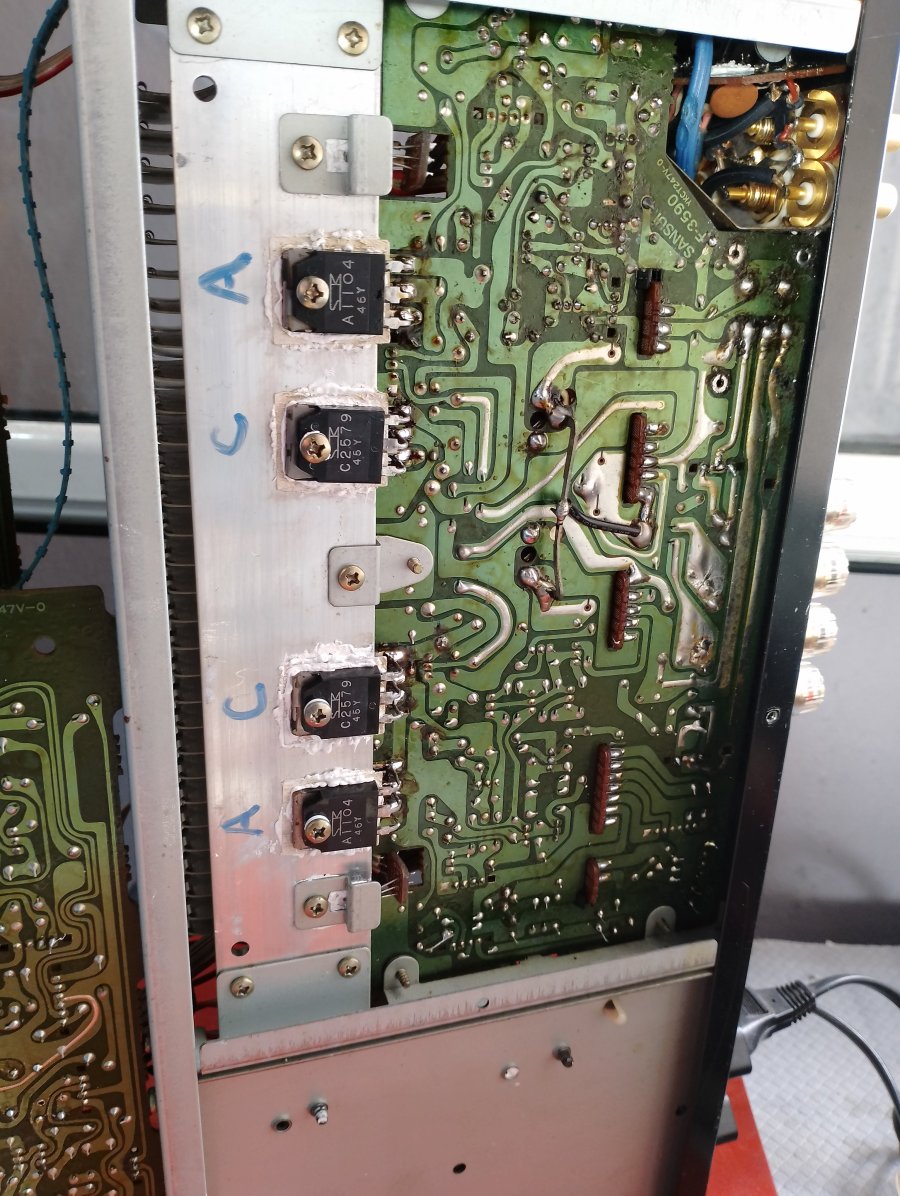

Δεν υπάρχει αντιστοιχία, ότι έχει άσπρο χρώμα είναι νέο ανταλλακτικό με τον ίδιο κωδικό, ότι έχει πράσινο χρώμα είναι εργοστασιακό που δεν έπαθε ζημιά.



Για όλα υπάρχει spare (αχρείαστα να'ναι), σε κάποια 10άδα ολόκληρη είτε σε αντίστοιχα είτε με τον ίδιο κωδικό.

Για άλλη μία φορά ευχαριστώ τον Τάκη που έψαξε και βρήκε το μαγαζί "θησαυρό"



[vlad66]

Την άκουσε για τα καλά το δεξί ισχύος
Μετράει σε όλους τους συνδυασμούς περί τα 100Ω όταν το αριστερό μετράει στα 580+Ω και μόνο εκεί που πρέπει



[vlad66]

Τα τίναξε και ένα Α1104 (το αριστερό)



Δεν το περίμενα αυτό...



[vlad66]

Θα μπουν τα εργοστασιακά μετά και από την παρότρυνση του Dim Dim χτες...



Μετράνε άψογα όλα και μάλιστα τόσο κοντά ανά ζεύγη που λες και είναι "ματσαρισμένα"

Την γλίτωσαν αφού ήταν σε άδεια μακράς διάρκειας....

Τώρα έχω και 1,5 τετράδα καβάτζα καλού κακού...



[vlad66]

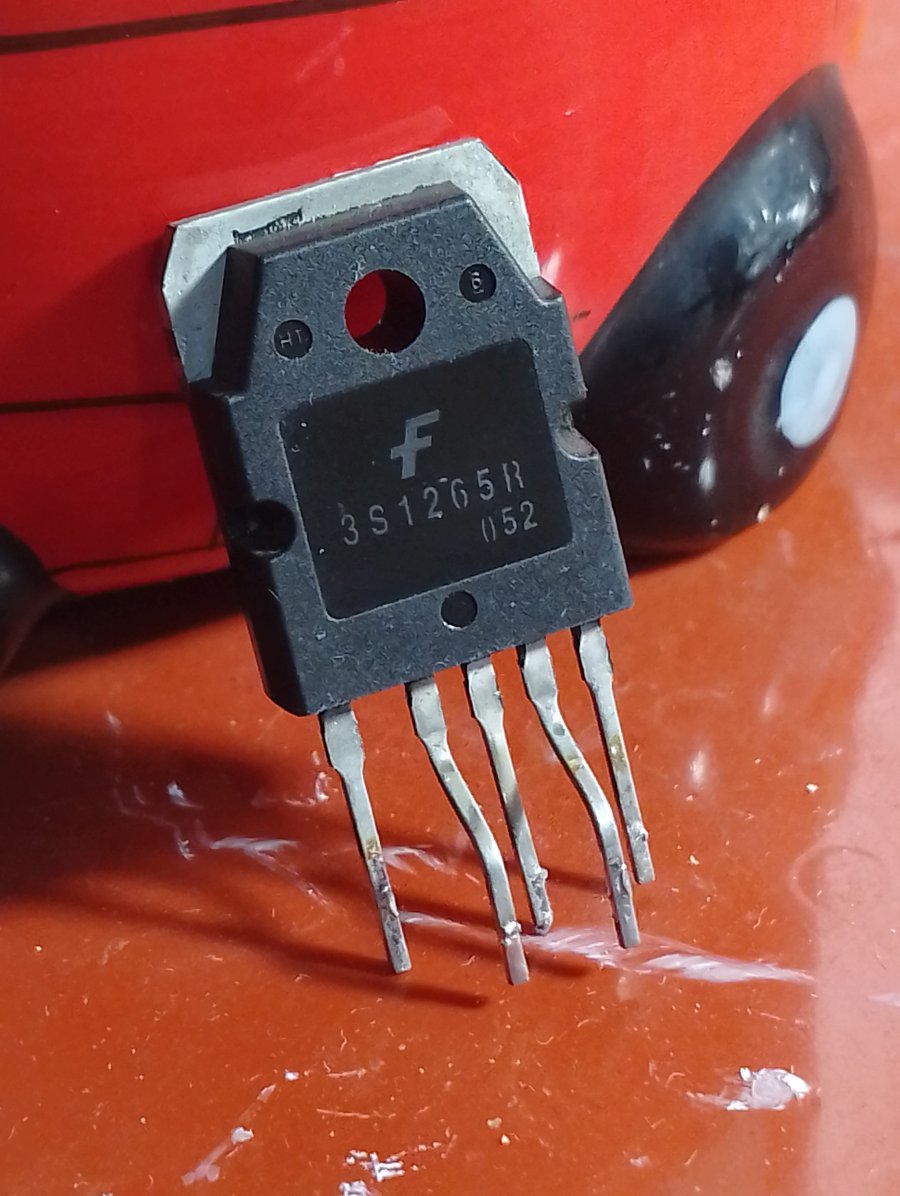

Off topic

Αυτό τι είναι;;;




Δεν έχει καμία σχέση με τον Sansui , ήταν παρέα με τα A & C , άρα από κάτι άλλο στο μακρινό παρελθόν βρέθηκε στα χέρια μου...

Φυσικά δεν θυμάμαι καθόλου από που και τι.....



[vlad66]

Προσθέτω αποστάτες στις βίδες τους , κάτι που δεν είχε κάνει το εργοστάσιο



Φυσικά δεν βραχυκύκλωναν με την ψήκτρα, αλλά έτσι είναι ακόμα πιο ασφαλή.



[vlad66]

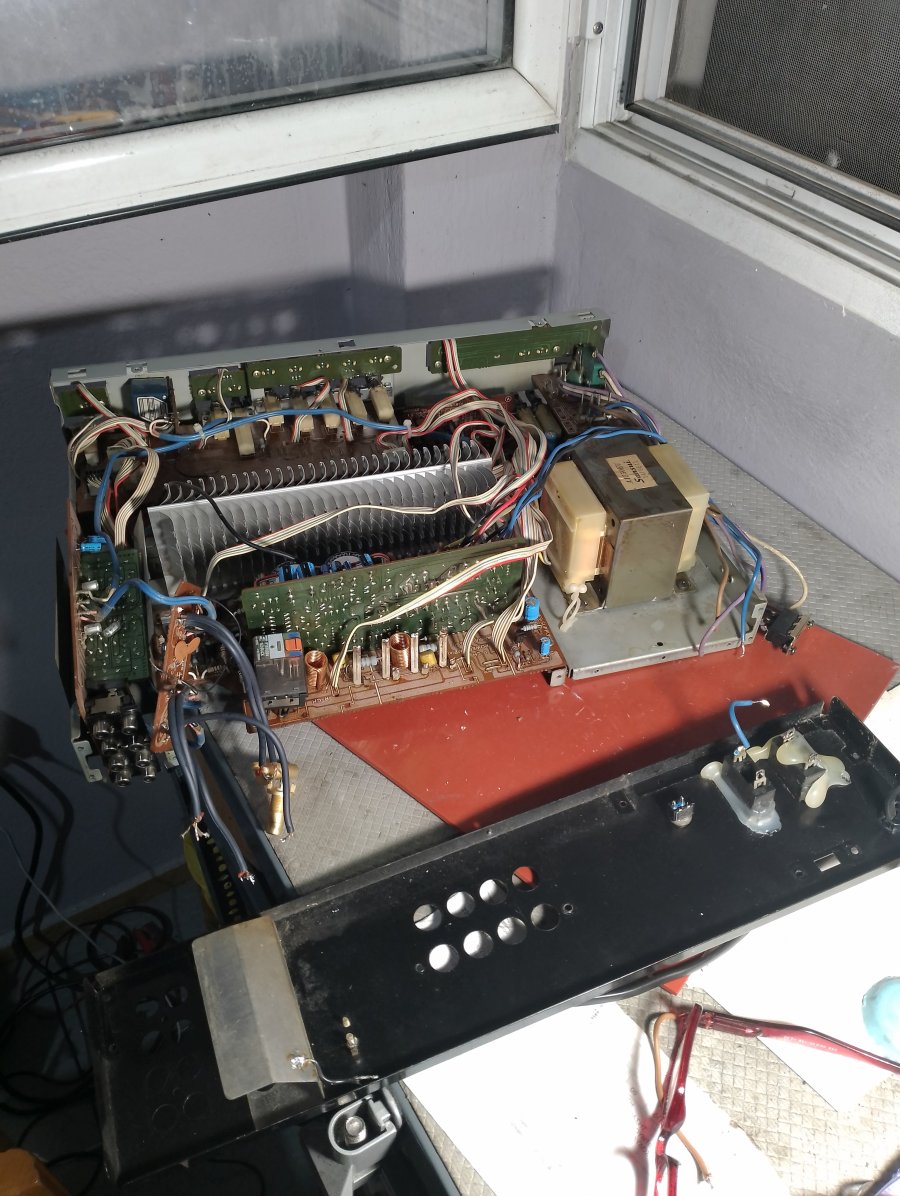

Τελικός έλεγχος και καθάρισμα από τις νέες και παλιές αμαρτίες..



Ο έλεγχος "έπιασε" αποκολλημένη γέφυρα, προφανώς μπέρδεψα το ποδαράκι της με διπλανής αντίστασης και έμεινε στον αέρα..

Το καθάρισμα από το αρχαίο flux είναι δύσκολο τελικά...

Μόνο η βενζίνη (αυτή που καίμε για να κινούμαστε) κάνει δουλειά, αλλά φοβάμαι αρκετά μην κάνει καμιά ζημιά σε εξάρτημα από την άλλη πλευρά.



[vlad66]

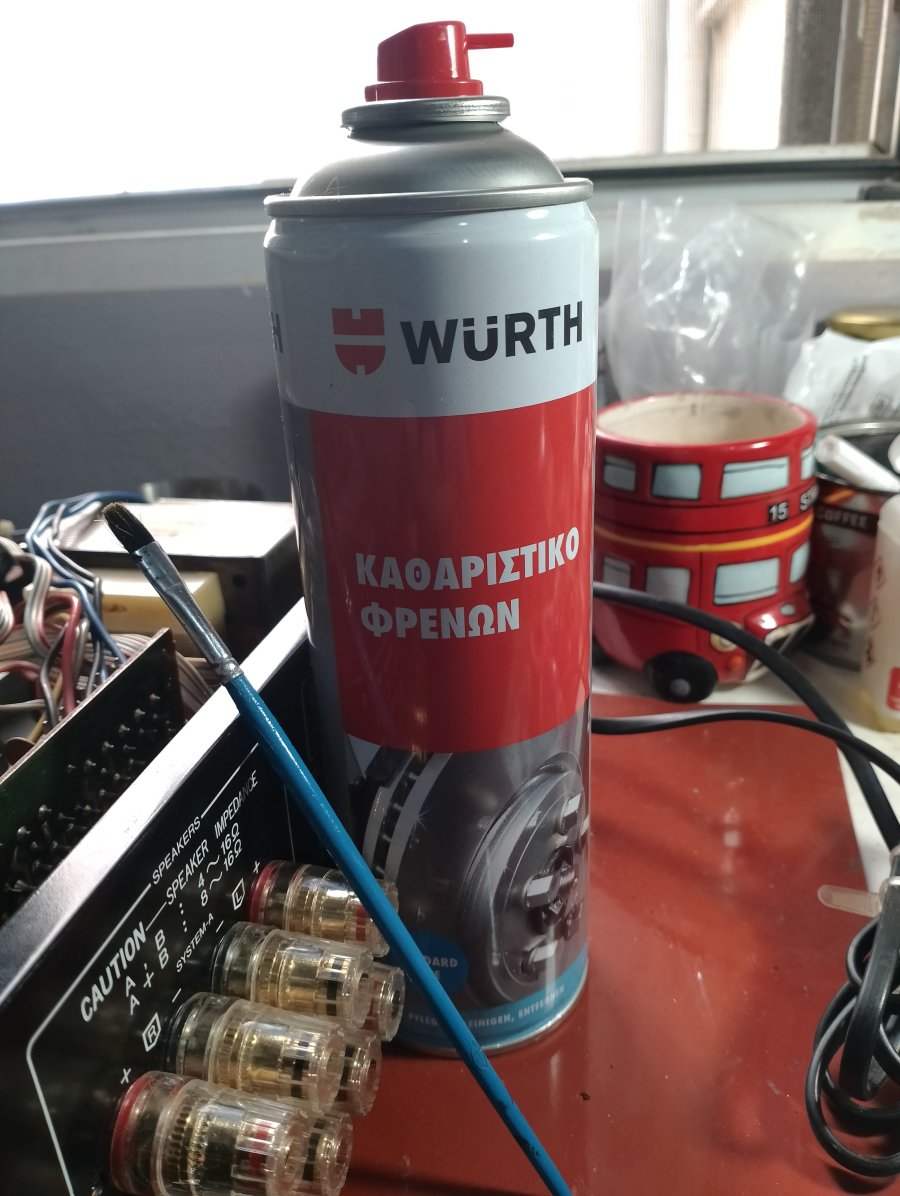

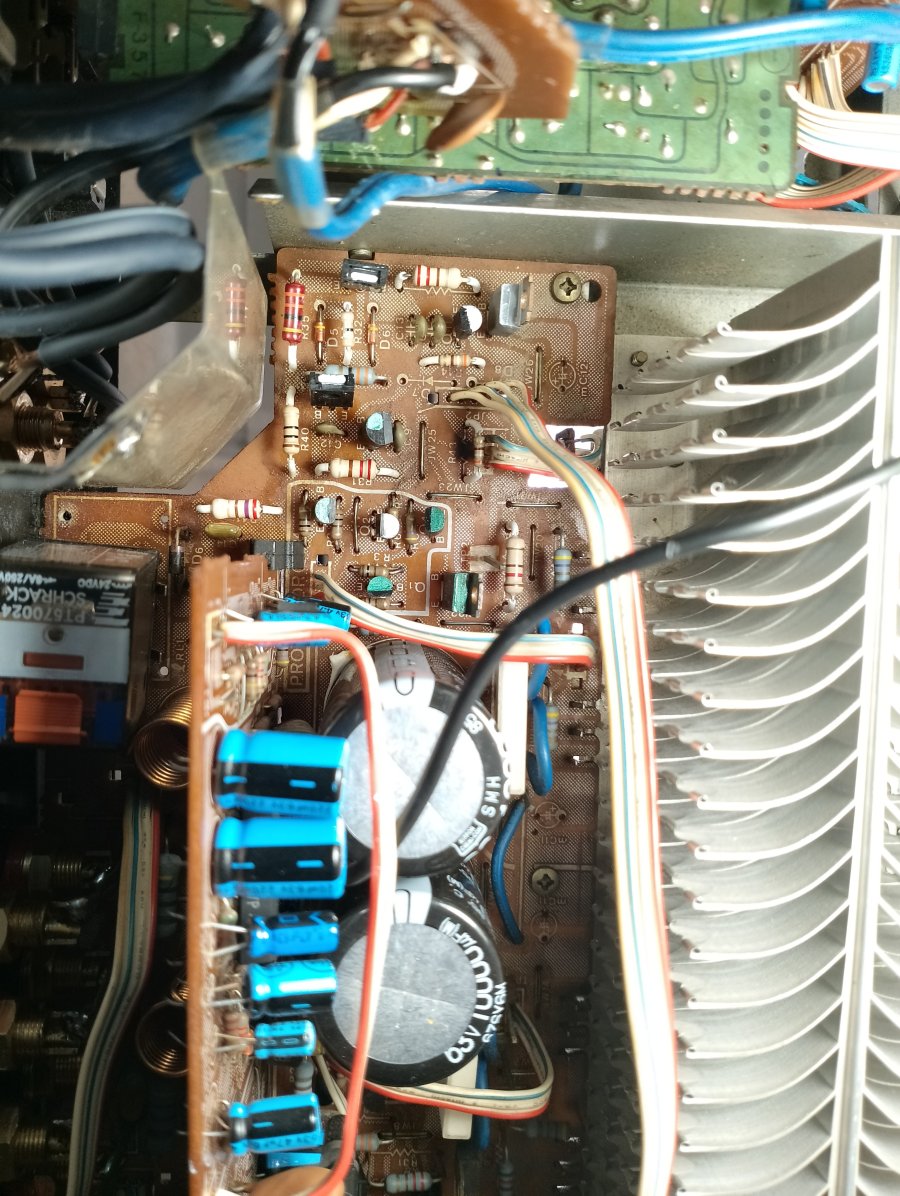

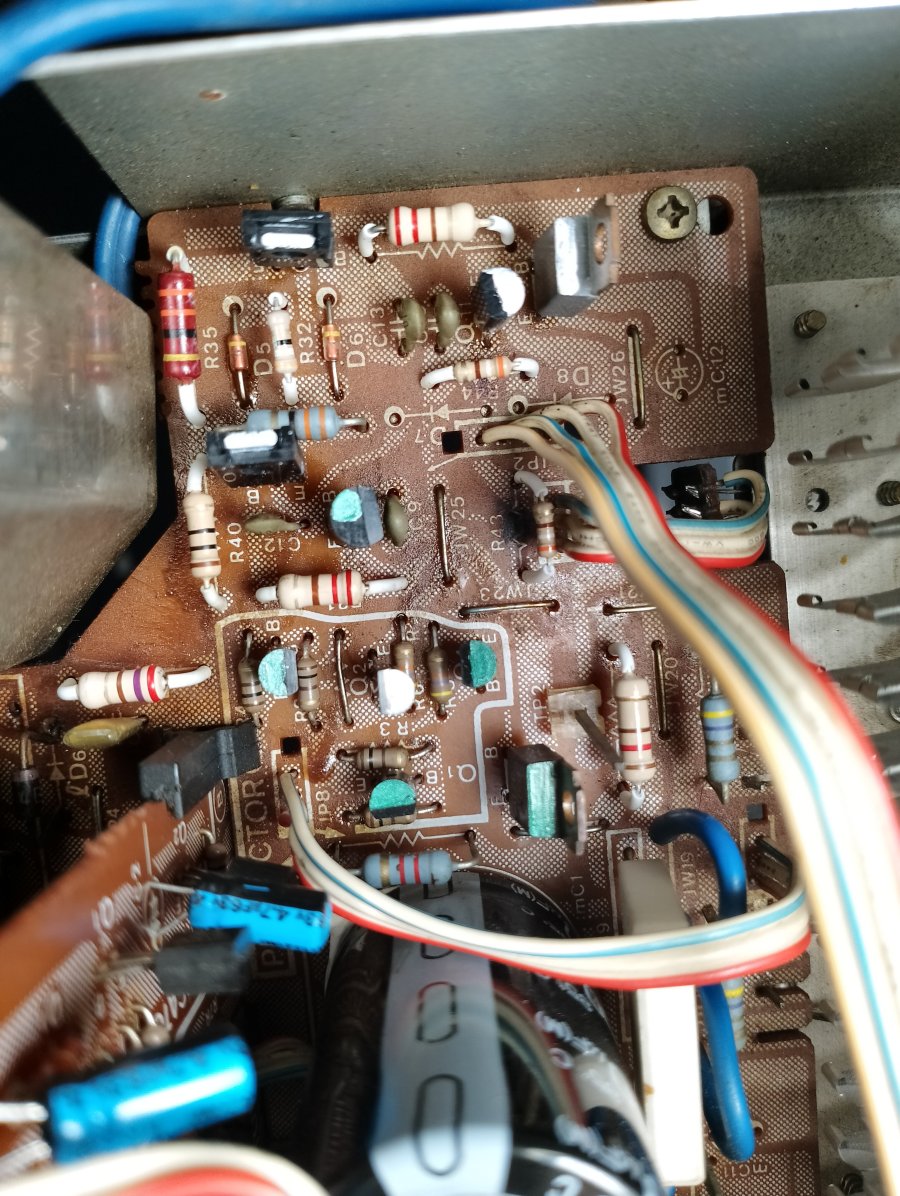

Τοπικά στην πάνω πλευρά με τα εξαρτήματα, χωράει μόνο ένα λεπτό πινέλο που έχω..

Το ψεκάζω με πολύ ισχυρό καθαριστικό, αφού πρώτα έκανα δοκιμή σε "νεκρό" σημείο της πλακέτας..

Πρέπει να φύγουν οι παλιές κολλημένες βρώμες



[vlad66]

Ελπίζω το εργοστάσιο να τήρησε το "πρωτόκολλο" της ορθής φάσης..



Είμαι έτοιμος να του δώσω ρεύμα....



[vlad66]

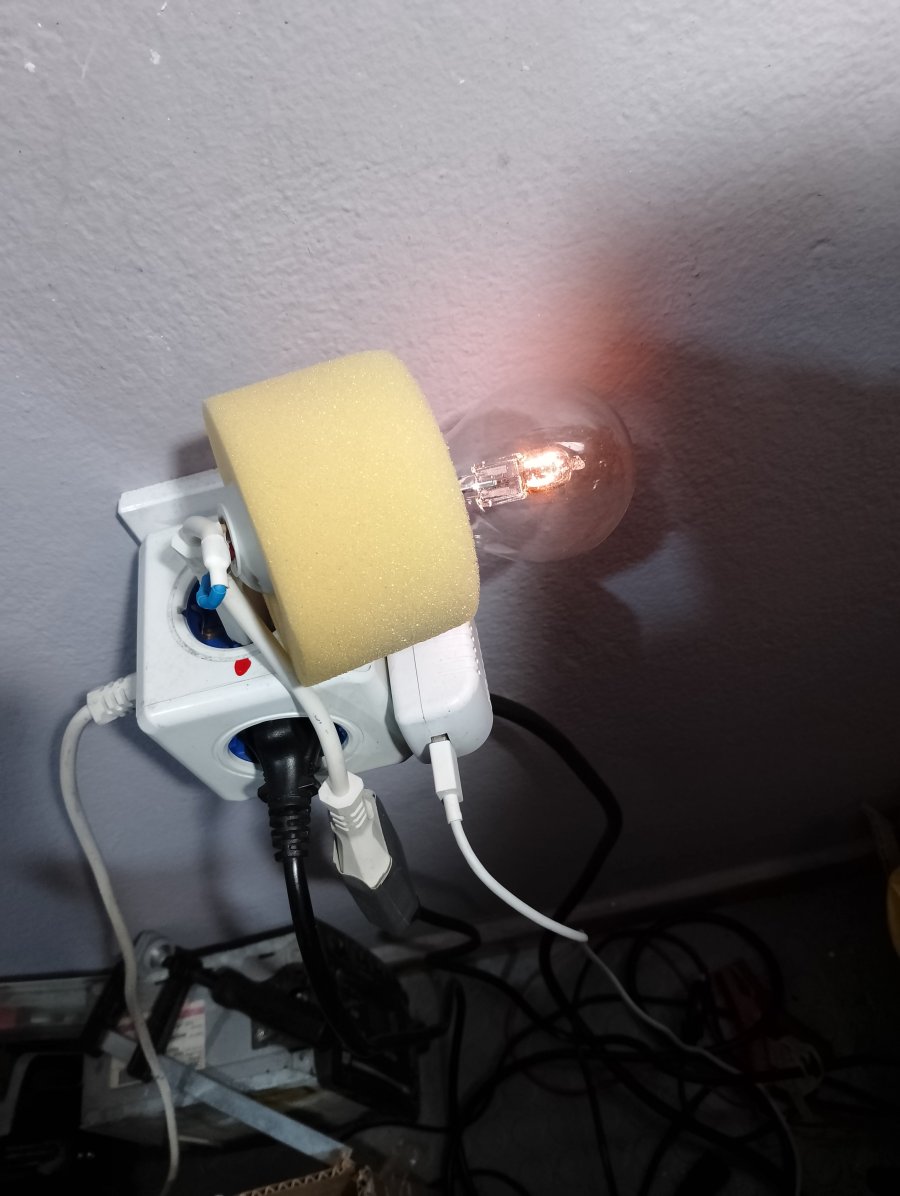

Η λάμπα άναψε για 1 δευτερόλεπτο έντονα, και μόλις ακούστηκε ο ρελές που ενεργοποιεί τον ενισχυτή "έπεσε" σε απαλό επίπεδο φωτισμού



Στο "επίμαχο" τμήμα, αντιστάσεις και ημιαγωγοί είναι σε νορμάλ επίπεδα θερμοκρασίας
Και φυσικά τίποτα δεν καπνίζει, όπως και τίποτα δεν ακούγεται από τον Μ/Σ.

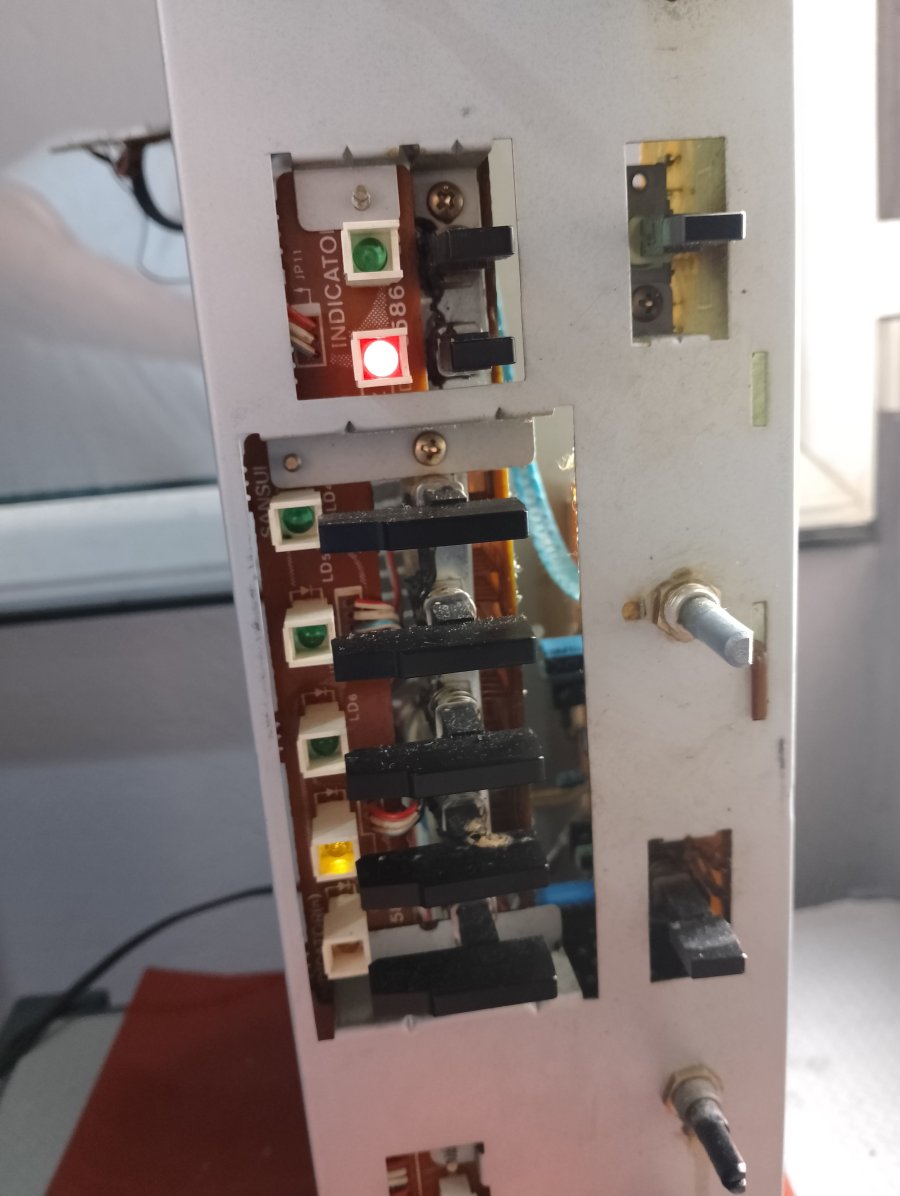

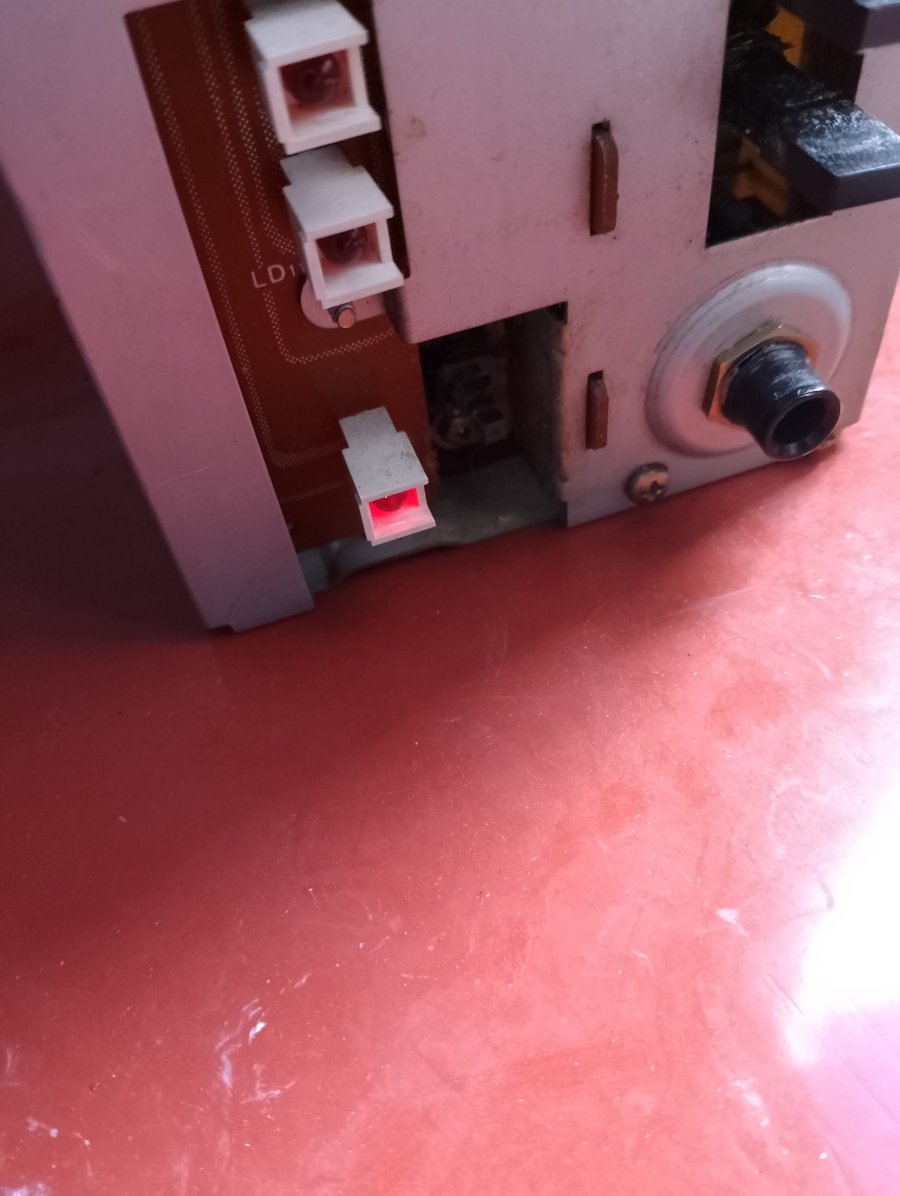

Όλα τα led που πρέπει να ανάβουν μπροστά, ανάβουν κανονικά, πρώτα απ' όλα αυτό της λειτουργίας...



Μετά το ανάλογο της επιλεγμένης πηγής και πάντα κάποιο από την ΜΜ ή MC κεφαλής..




Δεν έχω λόγια να σας ευχαριστήσω ΟΛΟΥΣ παιδιά, για την υπερπολύτιμη βοήθειά σας !!!!!!!!


Θα τον αφήσω όπως έχει (με την σε σειρά λάμπα δλδ) και αφού συνέλθω και ξεκουραστώ λίγο, θα μετρήσω το DC offset να δω τι γίνεται....

Μετά θα πάρουν σειρά κάποιες αλλαγές/βελτιώσεις για να διορθώσω κάποιες αστοχίες στην είσοδο των RCA που έκανα κάποτε...

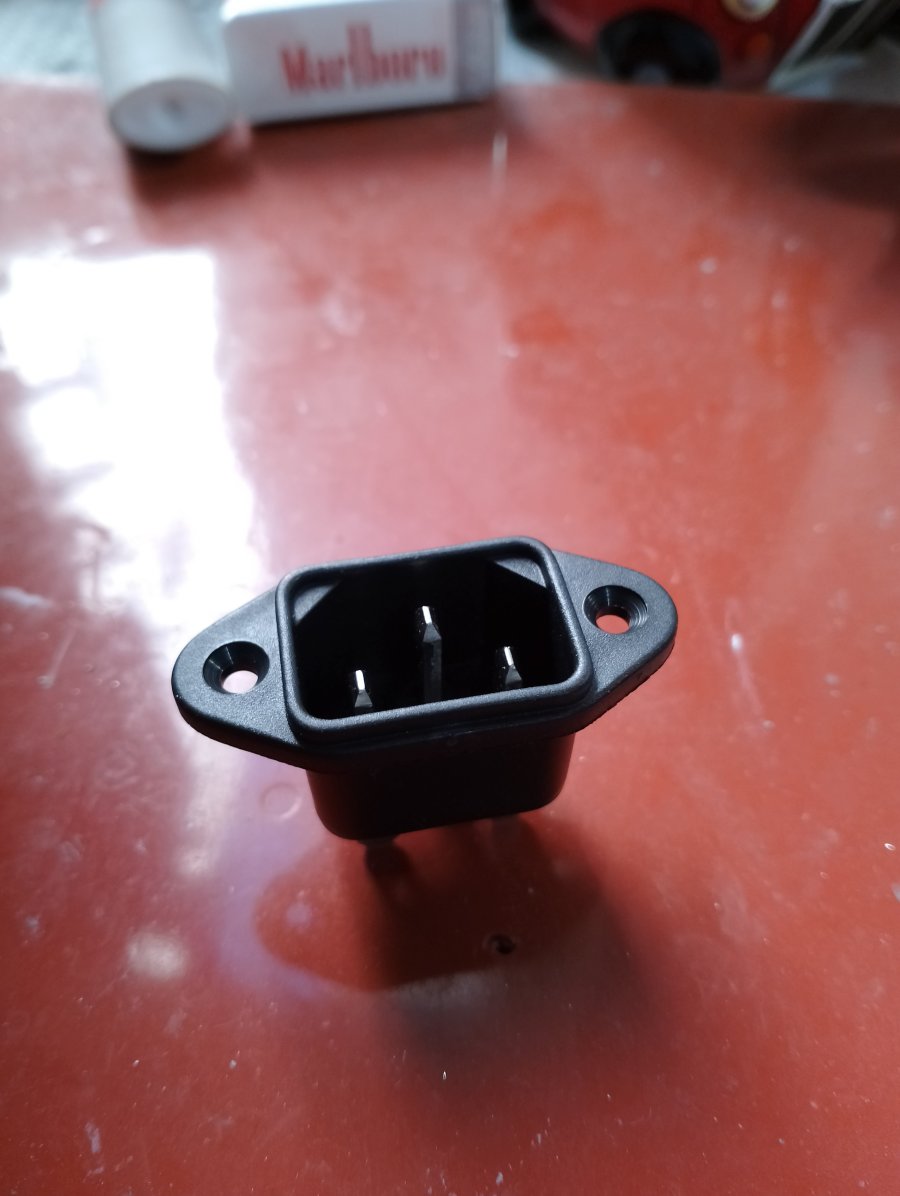

Τέλος θα μπει ένα αρσενικό iec στο σασί, για να έχει 3πολικό αποσπώμενο καλώδιο ρεύματος



[takis]

Πολυ ωραια ολα αυτα αλλα μετρα ρευμα ηρεμιας και dc offset στην εξοδο και στο χαλασμενο που εφτιαξες και στο καλο
Μην το βαλεις να παιξει ετσι απλα κανε τα παραπανω ,καλο ειναι να μπει και σε παλμογραφο με γεννητρια για πληρη ελεγχο με φορτιο



[vlad66]

Πολυ ωραια ολα αυτα αλλα μετρα ρευμα ηρεμιας και dc offset στην εξοδο και στο χαλασμενο που εφτιαξες και στο καλο
Μην το βαλεις να παιξει ετσι απλα κανε τα παραπανω ,καλο ειναι να μπει και σε παλμογραφο με γεννητρια για πληρη ελεγχο με φορτιο

θα αργήσει αρκετά μέχρι να τον βάλω να παίξει...
πρέπει να του διορθώσω και ζημιές από τον τεχνικό που τον είχε κοιτάξει τότε πριν χρόνια.. άσχημες γρατζουνιές κλπ....

dc offset θα του μετρήσω όπως είπα αργότερα.. τώρα απλά τον "παρακολουθώ" σε θέματα θερμοκρασίας.. όλα μια χαρά!
τα τρανζίστορς είναι σχεδόν κρύα, ο Μ/Σ έχει μια "γλυκιά" θαλπωρή και δεν βουίζει καθόλου.
θα του βάλω ακουστικά για να δω αν έχει βόμβο...

ρεύμα ηρεμίας δεν ξέρω να μετρήσω.. μπορώ να το κάνω με το πολύμετρο ;;;

για παλμογράφο και γεννήτρια ούτε λόγος, εκτός αν θέλει ο Dim Dim μια "επίσκεψη" για τον σχετικό έλεγχο.... ( @Δημήτρης Δημητρακούδης )



[takis]

Με το πολύμετρο θα μετρήσεις στην ουσία το μετράμε πάνω στις αντιστάσεις (βατικές) που Πολωνού τα τρανζίστορ εξόδου
Εκει στην ουσία θα μετρήσεις σε mv αυτή είναι η πτώση τάσεως επάνω στην αντίσταση που αντιστοιχεί σε κάποια ma το ποσα mv πρέπει να έχει το γράφει το service manual
Αν δεν το κάνεις αυτό μην τον βάζεις να παίζει ,επίσης καλό είναι να μετρηθεί και με όργανα ώστε να δεις μην ταλαντώνει το μηχάνημα μετά την επισκευή
Όσο για την λάμπα πυρακτώσεως υπάρχει στο εμπόριο αλλά δεν τις βρίσκεις ευκολα



[vlad66]

Με το πολύμετρο θα μετρήσεις στην ουσία το μετράμε πάνω στις αντιστάσεις (βατικές) που Πολωνού τα τρανζίστορ εξόδου
Εκει στην ουσία θα μετρήσεις σε mv αυτή είναι η πτώση τάσεως επάνω στην αντίσταση που αντιστοιχεί σε κάποια ma το ποσα mv πρέπει να έχει το γράφει το service manual
Αν δεν το κάνεις αυτό μην τον βάζεις να παίζει ,επίσης καλό είναι να μετρηθεί και με όργανα ώστε να δεις μην ταλαντώνει το μηχάνημα μετά την επισκευή
Όσο για την λάμπα πυρακτώσεως υπάρχει στο εμπόριο αλλά δεν τις βρίσκεις ευκολα

DC ή AC ;;;



[vlad66]

Ξεκινώ από τα απλά..

Το εργοστάσιο τήρησε την ορθή φάση βάζοντας στην σωστή θέση τον καφέ αγωγό στο καλώδιο ρεύματος.

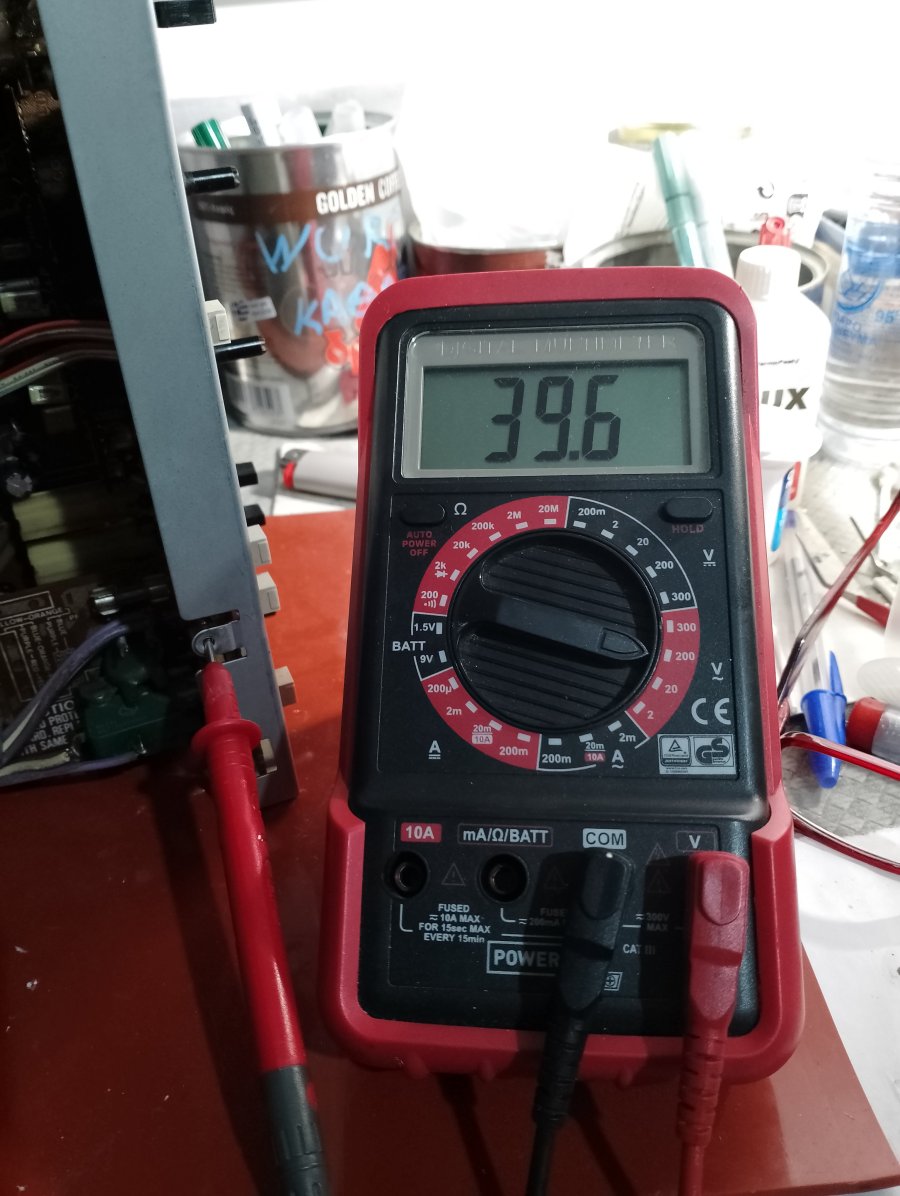

Εκτός φάσης:



Σε ορθή φάση:

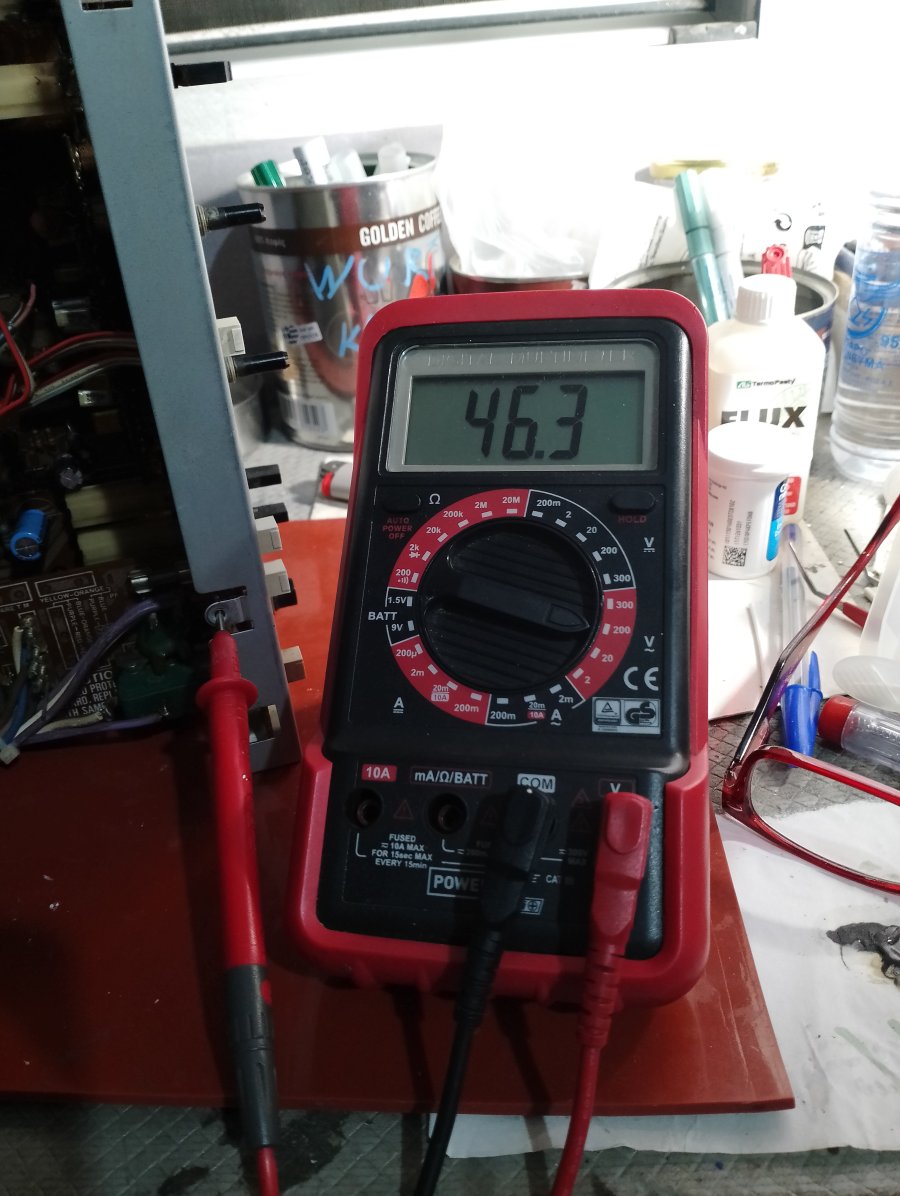

Ούτε μικρή, ούτε μεγάλη θα χαρακτήριζα την διαρροή.
Έχω δει και 100άρες



[vlad66]

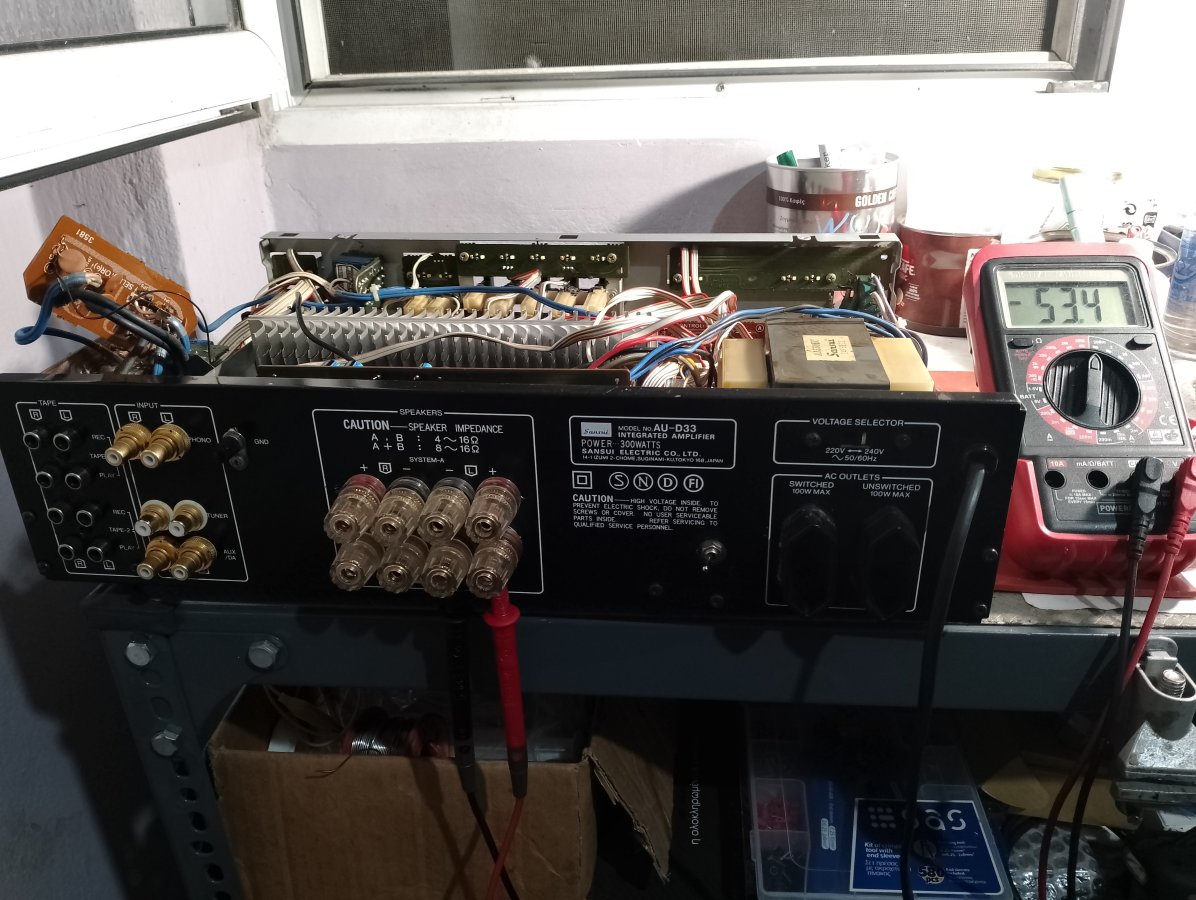

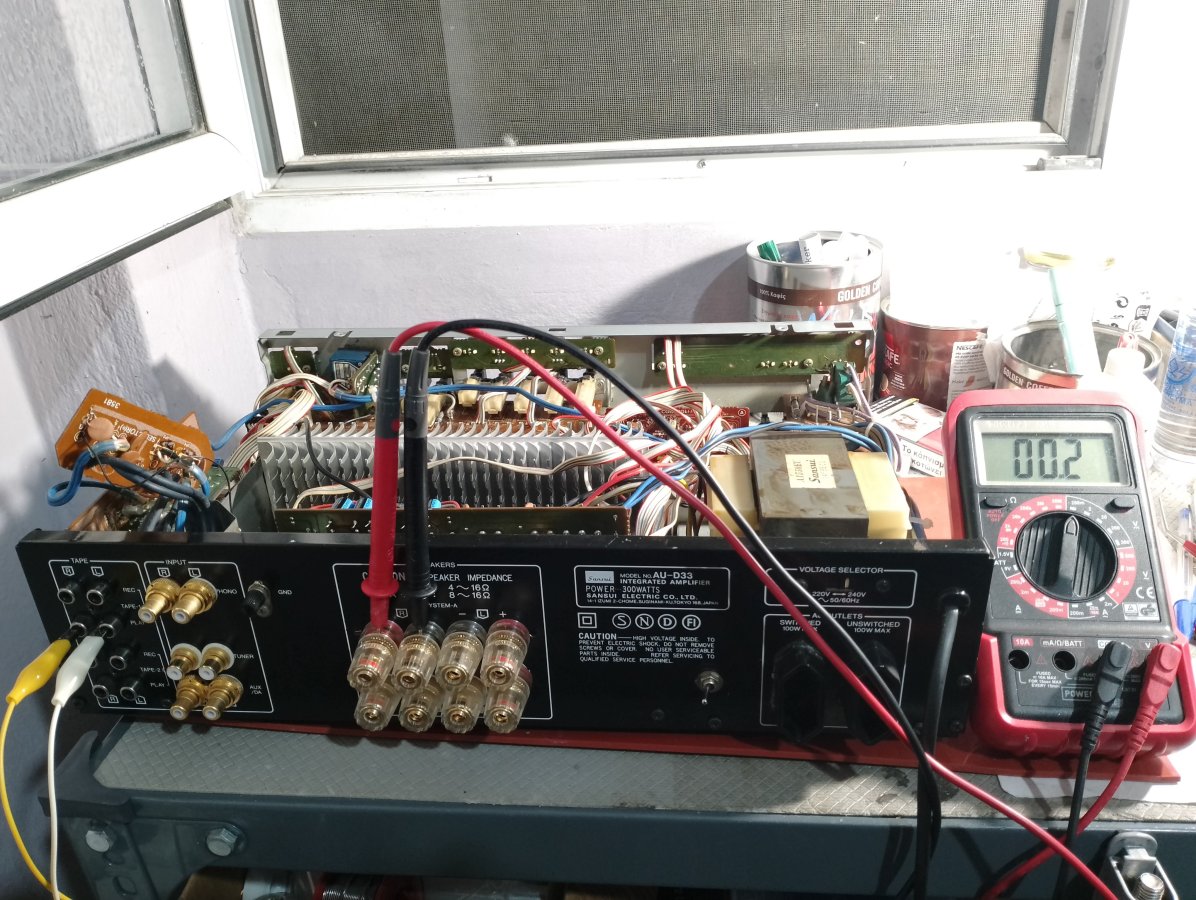

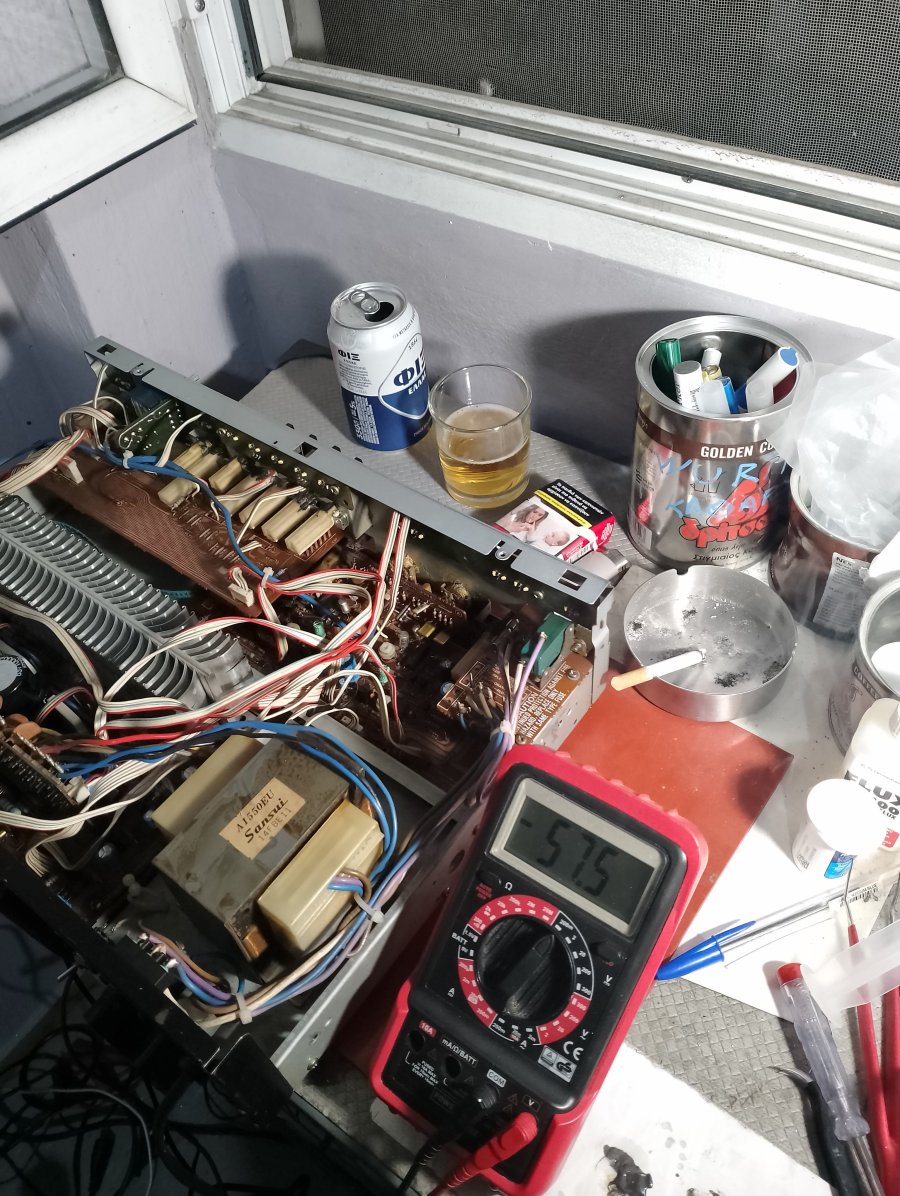

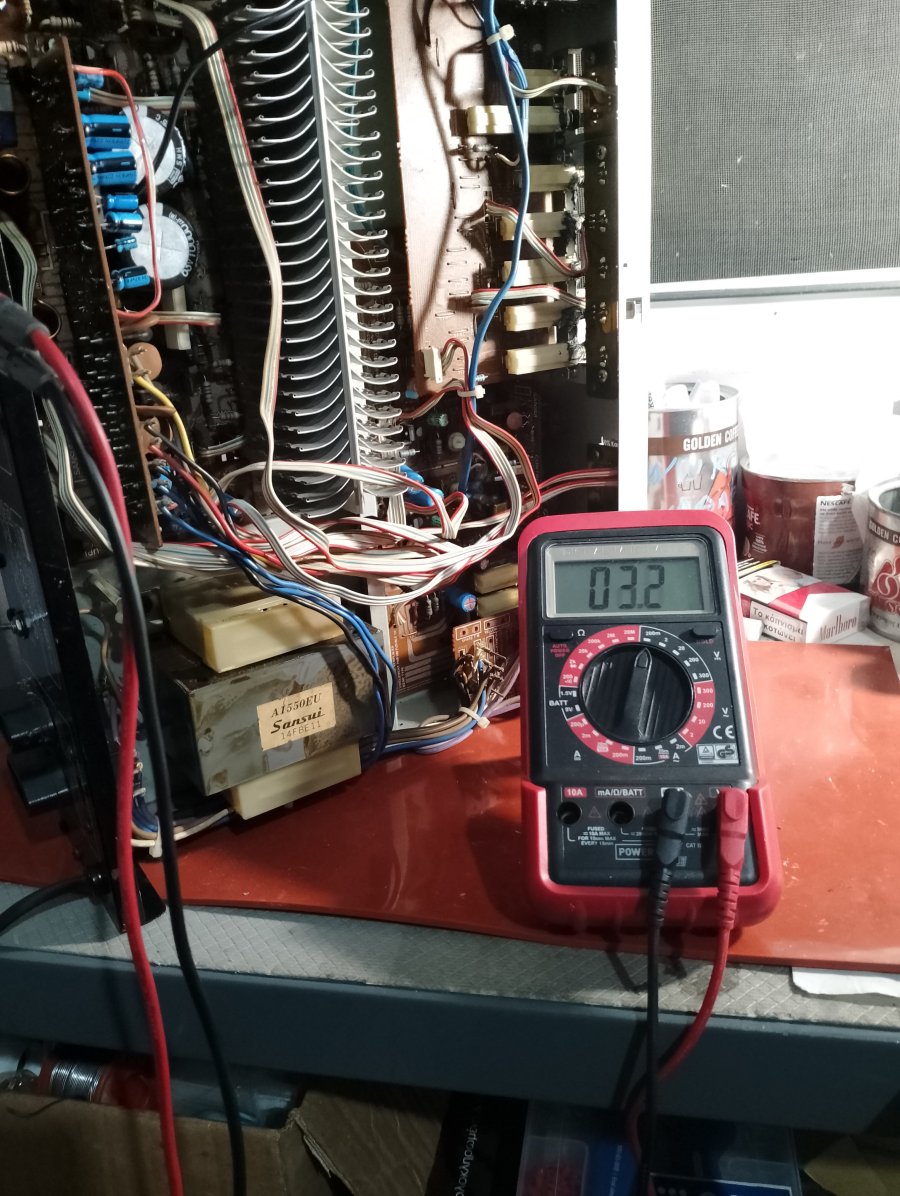

Το DC offset στο δεξί κανάλι έφτανε μέχρι 3,2mV όταν είχα τον ενισχυτή στο πλάι.. έπαιζε περιοδικά μέχρι εκεί και έδειχνε να προσπαθεί να σταθεροποιηθεί στα 00,1 με 00,2mV



Του έβαλα τον πάτο με τα πόδια και τον γύρισα σε κανονική θέση..

Σταμάτησε το "παιχνίδι" και έμεινε σταθερά στα 00,2mV

Τρελό νούμερο κατά την γνώμη μου, εκτός και αν έχω παραλείψει κάτι..




Το αριστερό όμως κανάλι μας τα λέει παράξενα:

Έχει αρνητική τιμή που αλλάζει συνεχώς (για λίγα mV)




Μη ρωτήσει κανείς ποιό κανάλι επισκευάσαμε...
Δεν ξέρω.

Edit
Το ίδιο φυσικά και στο 2ο ζεύγος ηχείων και καμία διαφορά αν η είσοδος των RCA είναι βραχυκυκλωμένη ή όχι



[vlad66]

Με ακουστικά στις line ο ενισχυτής είναι τάφος.
Αναγκάστηκα να κλείσω το παράθυρο για να κόψω κάθε πηγή εξωτερικού θορύβου μπας και ακούσω κάποιον βόμβο.
Τότε και μόνο τότε άκουσα ένα απαλό θόρυβο με το ποτ της έντασης στο τέρμα.

Στην είσοδο του phono όμως έχουμε πρόβλημα.. και σε MM και σε MC
Και με γείωση απευθείας στο δίκτυο και χωρίς..
Ο θόρυβος αλλάζει χροιά σε κάθε αλλαγή, αλλά πάντα είναι έντονος.

Θα το ψάξω...
Πιθανόν να οφείλεται στην πλακέτα που την έχω έξω από την θωρακισμένη θέση της ή σε κάτι άλλο..



Ξανά αλλαγή στους πυκνωτές του phono ;;
Θα δούμε.. ούτως ή άλλως εκείνα τα καλώδια (από τα rca προς την πλακέτα) θα φύγουν για να μπει η πλακέτα άνετα στην θέση της...



[vlad66]

Παραβίαση του πρωτοκόλλου ασφαλείας με αλκοολούχα ποτά και τσιγάρα, μετά ροκ μουσικής μάλιστα...



Οι υπεύθυνοι της κατηγορίας να πράξουν τα δέοντα.... (ολιγοήμερο μπαν για παράδειγμα...)



[dinos]

Πριν την έναρξη του ενισχυτή και ειδικά στο κανάλι που έχουν γίνει οι επισκευές πρέπει να γυρίσεις το trimmer kVR1 στη μέση της διαδρομής
(αφορά την τάση εκτροπής στην έξοδο) και το trimmer kVR2 εντελώς αντιωρολογιακά (αφορά το ρεύμα ηρεμίας).
Όταν ο ενισχυτής έρθει σε θερμοκρασία ισορροπίας με το χώρο (δεν αυξάνει πλέον η θερμοκρασία του) τότε ρυθμίζουμε το trimmer kVR1
ώστε στην έξοδο των ηχείων, χωρίς σήμα και με το πολύμετρο να μετράει συνεχή τάση, αυτή να κυμαίνεται από 0 έως ±20 mV.
Στην συνέχεια με το πολύμετρο σε συνεχή τάση και χωρίς σήμα, συνδέουμε το + του στο TP1 και το – στο TP2.
Στρέφοντας σιγά - σιγά το trimmer kVR2 θα πρέπει να δούμε μια τιμή μέχρι 4 mV.
Αν υπολογίζω σωστά αυτό αντιστοιχεί σε ρεύμα ηρεμίας περίπου 9 mA.
Μετά από αναμονή μερικών λεπτών, ελέγχουμε ξανά την τάση εκτροπής και αν έχει ξεφύγει λίγο την επαναρυθμίζουμε.
Αυτό ήταν.



[vlad66]

Πριν την έναρξη του ενισχυτή και ειδικά στο κανάλι που έχουν γίνει οι επισκευές πρέπει να γυρίσεις το trimmer kVR1 στη μέση της διαδρομής
(αφορά την τάση εκτροπής στην έξοδο) και το trimmer kVR2 εντελώς αντιωρολογιακά (αφορά το ρεύμα ηρεμίας).
Όταν ο ενισχυτής έρθει σε θερμοκρασία ισορροπίας με το χώρο (δεν αυξάνει πλέον η θερμοκρασία του) τότε ρυθμίζουμε το trimmer kVR1
ώστε στην έξοδο των ηχείων, χωρίς σήμα και με το πολύμετρο να μετράει συνεχή τάση, αυτή να κυμαίνεται από 0 έως ±20 mV.
Στην συνέχεια με το πολύμετρο σε συνεχή τάση και χωρίς σήμα, συνδέουμε το + του στο TP1 και το – στο TP2.
Στρέφοντας σιγά - σιγά το trimmer kVR2 θα πρέπει να δούμε μια τιμή μέχρι 4 mV.
Αν υπολογίζω σωστά αυτό αντιστοιχεί σε ρεύμα ηρεμίας περίπου 9 mA.
Μετά από αναμονή μερικών λεπτών, ελέγχουμε ξανά την τάση εκτροπής και αν έχει ξεφύγει λίγο την επαναρυθμίζουμε.
Αυτό ήταν.

Θα ακολουθήσω κατά γράμμα τις οδηγίες σου Ντίνο όταν γίνει ξανά λειτουργικός ο ενισχυτής..



Τώρα ξεκίνησα να μαζέψω τις παλιές "αμαρτίες" που του έκανα.....
