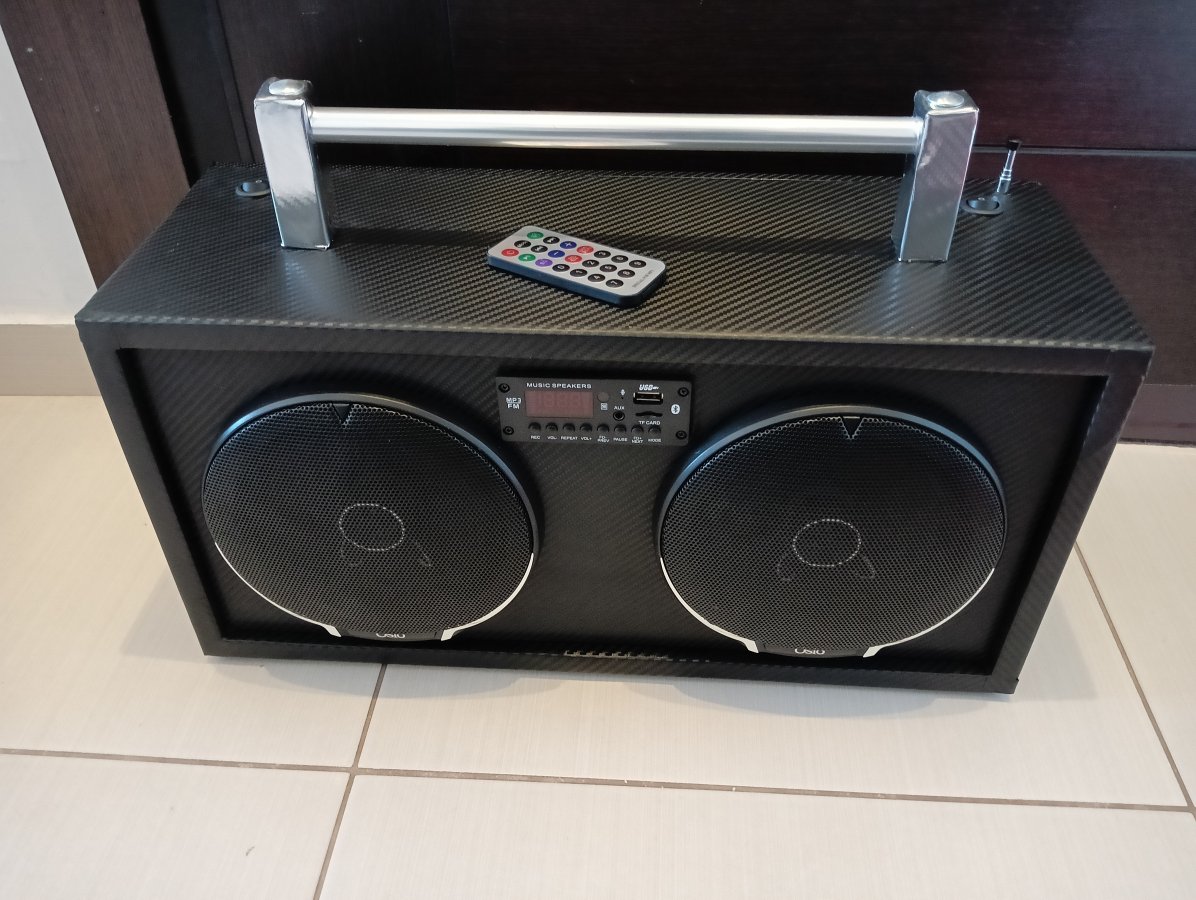

Τελείωσα χθες το ξύλινο multimedia ηχοσύστημα που κατασκεύαζα το τελευταίο διάστημα.
Λοιπόν, αγόρασα μία multimedia πλακέτα από το aliexpress η οποία έχει ραδιόφωνο, υποδοχή USB και κάρτας SD, bluetooth και AUX σύνδεση και η οποία έχει ενσωματωμένο amplifier για ηχεία 25w+25w. Αγόρασα και από το eshop σε προσφορά 2 ηχεία αυτοκινήτου osio 6,5 ιντσών δύο δρόμων (το tweeter βρίσκεται πάνω στο ηχείο) και ξεκίνησα την κατασκευή.
Χρησιμοποίησα 16mm MDF για την περιμετρική κατασκευή και 12mm κόντρα πλακέ για το μπροστινό και πίσω καπάκι.
Οι συνολικές διαστάσεις της κατασκευής είναι 49cm μήκος, 24cm ύψος και 19cm βάθος. Αφού έκοψα, βίδωσα και έτριψα με το τριβείο τα ξύλα, άνοιξα τις τρύπες για τα ηχεία, για την πλακέτα και για τα switch πλήκτρα, ενώ πέρασα το μπροστινό καπάκι περιμετρικά με πηχάκι για να βιδωθεί αυτό εσωτερικά στο MDF και να μην φαίνονται οι βίδες.
Για χερούλι χρησιμοποίησα μία inox χειρολαβή που είχα αφαιρέσει από μια παλιά τοστιέρα στην οποία έφτιαξα ξύλινες βάσεις τις οποίες έντυσα με 3D inox carbon και τα βίδωσα με καρόβιδες στο MDF.
Έντυσα το MDF με μαύρο 3D carbon ενώ τα καπάκια με μαύρο 4D carbon. Έβαλα το μπροστινό καπάκι στη θέση του αφήνοντας μπροστά 1cm πατούρα.
Τοποθέτησα τα ηχεία και την πλακέτα και έκανα όλες τις συνδέσεις εσωτερικά. Επένδυσα εσωτερικά με υαλοβάμβακα όπως στα ξύλινα ηχεία των στερεοφωνικών ενώ στο πίσω καπάκι έβαλα σωλήνα (bass reflex) που αφαίρεσα από ένα παλιό ηχείο για την εξαέρωση των ηχείων και για το “βάθος” στα μπάσα.
Η αρχική ιδέα ήταν να τροφοδοτείται ανεξάρτητα είτε με τροφοδοτικό από ρεύμα είτε με μπαταρίες όπως τα παλιά ραδιόφωνα που είχαν το καλώδιο ρεύματος αλλά και μπαταρίες C ή D και αναλόγως με το αν υπήρχε πρόσβαση σε ρεύμα ή όχι αυτό λειτουργεί ανάλογα. Για αυτόν τον σκοπό έβαλα στο πάνω μέρος 2 switch για να επιλέγω την πηγή τροφοδοσίας του. Λειτουργεί στα 12v για αυτό και στην θήκη των μπαταριών τοποθέτησα 3 μπαταρίες 18650 συνδεδεμένες σε σειρά.
Στο πίσω μέρος έκανα ένα μικρό πορτάκι για να έχω πρόσβαση στις μπαταρίες να τις αντικαθιστώ όταν αποφορτίζονται και για αυτό το σκοπό έβαλα 4 αλλενόβιδες οι οποίες βιδώνουν πάνω σε χωνευτά παξιμάδια για να μην χαλάσει το ξύλο από το βίδωμα-ξεβίδωμα.
Για να βλέπω την ένδειξη χωρητικότητας των μπαταριών πρόσθεσα τελευταία (δεν ήταν στο αρχικό σχέδιο) ένα βολτομετράκι με ένα push up κουμπί.
Γενικά η κατασκευή έγινε πολύ όμορφη και ειδικά με τον τρόπο που πέρασα τα φύλα carbon δεν ξεκολλούν (υπάρχει θέμα γενικά με την τοποθέτηση αυτοκόλλητου σε ξύλο) καθώς όλες οι άκρες τους καταλήγουν εσωτερικά της κατασκευής.
Ο ήχος τηρουμένων των αναλογιών και του κόστους κατασκευής -στοίχησε 40ευρώ περίπου- είναι αρκετά καλός! Γεμάτο μπάσο, καθαρά πρίμα, υψηλή ένταση που γεμίζει άνετα ένα σαλόνι και επειδή η πλακέτα διαθέτει equaliser με προκαθορισμένα mode, στις επιλογές POP και ROCK αποδίδει καλύτερα. Το bass reflex κάνει καλή δουλειά στις υψηλές εντάσεις και υποθέτω ότι βοηθάει και η εσωτερική επένδυση. Σημαντικό ότι δεν υπάρχει παραμόρφωση στο ήχο σε όλη την κλίμακα έντασης! Ίσως να υπάρχει μια ελάχιστη στο max, στο vol 30 δηλαδή, αλλά οριακά (και αν) γίνεται αντιληπτή.
Τράβηξα ενδεικτικά 2 βίντεο με το κινητό, όπου σταδιακά ανεβάζω την ένταση στο max, αν και δε μπορεί να απεικονιστεί καθαρά από το μικρόφωνο του τηλεφώνου ο ήχος:
ΥΓ: Σε αυτήν την κατασκευή μπορώ να πω ότι διασκέδασα περισσότερο από οποιαδήποτε άλλη έχω κάνει έως τώρα και με ευχαρίστησε πάρα πολύ γιατί δεν ήταν αμιγώς ξυλουργική.
Λοιπόν, αγόρασα μία multimedia πλακέτα από το aliexpress η οποία έχει ραδιόφωνο, υποδοχή USB και κάρτας SD, bluetooth και AUX σύνδεση και η οποία έχει ενσωματωμένο amplifier για ηχεία 25w+25w. Αγόρασα και από το eshop σε προσφορά 2 ηχεία αυτοκινήτου osio 6,5 ιντσών δύο δρόμων (το tweeter βρίσκεται πάνω στο ηχείο) και ξεκίνησα την κατασκευή.
Χρησιμοποίησα 16mm MDF για την περιμετρική κατασκευή και 12mm κόντρα πλακέ για το μπροστινό και πίσω καπάκι.
Οι συνολικές διαστάσεις της κατασκευής είναι 49cm μήκος, 24cm ύψος και 19cm βάθος. Αφού έκοψα, βίδωσα και έτριψα με το τριβείο τα ξύλα, άνοιξα τις τρύπες για τα ηχεία, για την πλακέτα και για τα switch πλήκτρα, ενώ πέρασα το μπροστινό καπάκι περιμετρικά με πηχάκι για να βιδωθεί αυτό εσωτερικά στο MDF και να μην φαίνονται οι βίδες.
Για χερούλι χρησιμοποίησα μία inox χειρολαβή που είχα αφαιρέσει από μια παλιά τοστιέρα στην οποία έφτιαξα ξύλινες βάσεις τις οποίες έντυσα με 3D inox carbon και τα βίδωσα με καρόβιδες στο MDF.
Έντυσα το MDF με μαύρο 3D carbon ενώ τα καπάκια με μαύρο 4D carbon. Έβαλα το μπροστινό καπάκι στη θέση του αφήνοντας μπροστά 1cm πατούρα.
Τοποθέτησα τα ηχεία και την πλακέτα και έκανα όλες τις συνδέσεις εσωτερικά. Επένδυσα εσωτερικά με υαλοβάμβακα όπως στα ξύλινα ηχεία των στερεοφωνικών ενώ στο πίσω καπάκι έβαλα σωλήνα (bass reflex) που αφαίρεσα από ένα παλιό ηχείο για την εξαέρωση των ηχείων και για το “βάθος” στα μπάσα.
Η αρχική ιδέα ήταν να τροφοδοτείται ανεξάρτητα είτε με τροφοδοτικό από ρεύμα είτε με μπαταρίες όπως τα παλιά ραδιόφωνα που είχαν το καλώδιο ρεύματος αλλά και μπαταρίες C ή D και αναλόγως με το αν υπήρχε πρόσβαση σε ρεύμα ή όχι αυτό λειτουργεί ανάλογα. Για αυτόν τον σκοπό έβαλα στο πάνω μέρος 2 switch για να επιλέγω την πηγή τροφοδοσίας του. Λειτουργεί στα 12v για αυτό και στην θήκη των μπαταριών τοποθέτησα 3 μπαταρίες 18650 συνδεδεμένες σε σειρά.
Στο πίσω μέρος έκανα ένα μικρό πορτάκι για να έχω πρόσβαση στις μπαταρίες να τις αντικαθιστώ όταν αποφορτίζονται και για αυτό το σκοπό έβαλα 4 αλλενόβιδες οι οποίες βιδώνουν πάνω σε χωνευτά παξιμάδια για να μην χαλάσει το ξύλο από το βίδωμα-ξεβίδωμα.
Για να βλέπω την ένδειξη χωρητικότητας των μπαταριών πρόσθεσα τελευταία (δεν ήταν στο αρχικό σχέδιο) ένα βολτομετράκι με ένα push up κουμπί.
Γενικά η κατασκευή έγινε πολύ όμορφη και ειδικά με τον τρόπο που πέρασα τα φύλα carbon δεν ξεκολλούν (υπάρχει θέμα γενικά με την τοποθέτηση αυτοκόλλητου σε ξύλο) καθώς όλες οι άκρες τους καταλήγουν εσωτερικά της κατασκευής.
Ο ήχος τηρουμένων των αναλογιών και του κόστους κατασκευής -στοίχησε 40ευρώ περίπου- είναι αρκετά καλός! Γεμάτο μπάσο, καθαρά πρίμα, υψηλή ένταση που γεμίζει άνετα ένα σαλόνι και επειδή η πλακέτα διαθέτει equaliser με προκαθορισμένα mode, στις επιλογές POP και ROCK αποδίδει καλύτερα. Το bass reflex κάνει καλή δουλειά στις υψηλές εντάσεις και υποθέτω ότι βοηθάει και η εσωτερική επένδυση. Σημαντικό ότι δεν υπάρχει παραμόρφωση στο ήχο σε όλη την κλίμακα έντασης! Ίσως να υπάρχει μια ελάχιστη στο max, στο vol 30 δηλαδή, αλλά οριακά (και αν) γίνεται αντιληπτή.
Τράβηξα ενδεικτικά 2 βίντεο με το κινητό, όπου σταδιακά ανεβάζω την ένταση στο max, αν και δε μπορεί να απεικονιστεί καθαρά από το μικρόφωνο του τηλεφώνου ο ήχος:
ΥΓ: Σε αυτήν την κατασκευή μπορώ να πω ότι διασκέδασα περισσότερο από οποιαδήποτε άλλη έχω κάνει έως τώρα και με ευχαρίστησε πάρα πολύ γιατί δεν ήταν αμιγώς ξυλουργική.
Μπραβο Χαρη, ωραια κατασκευη
Θα σου ελεγα να βαλεις κι αλλη ακρυλικη βατα στο κουτι. Ετσι οπως την εχεις τοποθετησει και τοσο λεπτη δεν προσφερει και πολλα πραγματα.
Να εχεις υποψη οτι η σωληνα bass reflex θελει συντονισμο, αλλά εαν σε ευχαριστει το αποτελεσμα το αφηνεις ως εχει.
Η πλακα ειναι οτι τον προηγουμενο μηνα παρηγγειλα το ιδιο ακριβως πλακετακι απο Ali για ενα παρομοιο project ... αλλά ο κουριερ δεν λεει να το φερει!
Θα σου ελεγα να βαλεις κι αλλη ακρυλικη βατα στο κουτι. Ετσι οπως την εχεις τοποθετησει και τοσο λεπτη δεν προσφερει και πολλα πραγματα.
Να εχεις υποψη οτι η σωληνα bass reflex θελει συντονισμο, αλλά εαν σε ευχαριστει το αποτελεσμα το αφηνεις ως εχει.
Η πλακα ειναι οτι τον προηγουμενο μηνα παρηγγειλα το ιδιο ακριβως πλακετακι απο Ali για ενα παρομοιο project ... αλλά ο κουριερ δεν λεει να το φερει!
Στα υπόψιν οι συμβουλές σου Θανάση, όταν χρειαστεί να το ανοίξω θα προσθέσω περισσότερη βάτα. Την σωλήνα όμως δεν την πειράζω, κάνει πολύ καλή δουλειά στον ήχο και δεν θέλω να το χαλάσω.
Και επ'ευκαιρια να σε ρωτήσω κάτι αν γνωρίζεις. Έχω παραγγείλει και περιμένω να παραλάβω αυτές τις μεμβράνες radiator για να τις χρησιμοποιήσω αντί του bass reflex στην επόμενη κατασκευή που ετοιμάζω. Χρειάζονται κάποια ιδιαίτερη μεταχείριση στην τοποθέτηση; Χρειάζονται συντονισμό και αυτές; Και αν ναι πως γίνεται;
Μεμβρανες δεν εχω χρησιμοποιησει ποτε και δεν γνωριζω.
Παντα ειχα την εντυπωση οτι θα δουλευουν σαν τα παθητικα μεγαφωνα. Φοβαμαι οτι θα εχουν "πλαδαρο" μπασο
Κανε μια ερωτηση στο DIY του δικαναλου.
Ωραία κατασκευή Χάρη, Μπράβο
Να πω μια ιδέα, γιατί το μόνο που μου φάνηκε άβολο είναι να ξεβιδώνεις τα Άλεν στο πορτάκι των μπαταριών για να τις φορτίσεις.
Μπορείς να βάλεις ένα τέτοιο BMS που νομίζω θέλει 12v (που έτσι και αλλιώς τα έχεις) και να φορτίζεις τις μπαταρίες εντός της κατασκευής σου, χωρίς να χρειάζεται να ανοίγει το πορτάκι. Το BMS θα φροντίζει να τις φορτίζει και να σταματάει αυτόματα όταν θα πιάνουν την τάση που πρέπει.
Να πω μια ιδέα, γιατί το μόνο που μου φάνηκε άβολο είναι να ξεβιδώνεις τα Άλεν στο πορτάκι των μπαταριών για να τις φορτίσεις.
Μπορείς να βάλεις ένα τέτοιο BMS που νομίζω θέλει 12v (που έτσι και αλλιώς τα έχεις) και να φορτίζεις τις μπαταρίες εντός της κατασκευής σου, χωρίς να χρειάζεται να ανοίγει το πορτάκι. Το BMS θα φροντίζει να τις φορτίζει και να σταματάει αυτόματα όταν θα πιάνουν την τάση που πρέπει.
Last edited:
Θα σου εξηγήσω το σκεπτικό μου, καθόσον είχα σκεφτεί την επιλογή που αναφέρεις.Ωραία κατασκευή Χάρη, Μπράβο
Να πω μια ιδέα, γιατί το μόνο που μου φάνηκε άβολο είναι να ξεβιδώνεις τα Άλεν στο πορτάκι των μπαταριών για να τις φορτίσεις.
Μπορείς να βάλεις ένα τέτοιο BMS που νομίζω θέλει 12v (που έτσι και αλλιώς τα έχεις) και να φορτίζεις τις μπαταρίες εντός της κατασκευής σου, χωρίς να χρειάζεται να ανοίγει το πορτάκι. Το BMS θα φροντίζει να τις φορτίζει και να σταματάει αυτόματα όταν θα πιάνουν την τάση που πρέπει.
Είχα 3 επιλογές ως προς την τροφοδοσία: 1) Την επιλογή που αναφέρεις με το bms, 2) Αυτήν που προτίμησα και 3) Μόνο τροφοδοτικό, χωρίς δηλαδή την ύπαρξη μπαταριών.
Η παραπάνω κατασκευή θα λειτουργεί κατά βάση σε ένα σημείο, στο γραφείο μου, όπου ήδη έχει πάρει τη θέση του εκεί. Θα λειτουργεί αποκλειστικά και μόνο με το τροφοδοτικό. Ήθελα όμως να έχω την δυνατότητα όταν το μεταφέρω σε άλλο χώρο του σπιτιού πχ για να το δείξω σε κάποιον που θα έρθει σπίτι ή να το βγάλω στη βεράντα το καλοκαίρι για να ακούσω μουσική να μην ψάχνονται με πρίζες για αυτό και η προσθήκη των μπαταριών. Συνεπώς οι "μόνιμες" μπαταρίες με το BMS θα χαλούσαν μετά από καιρό από την μη χρησιμοποίηση τους. Για αυτό και η επιλογή Νο 2) μου δίνει τη δυνατότητα να τις αλλάζω κατά το δοκούν, ακόμα και να επιλέξω να βάλω μεγαλύτερες σε χωρητικότητα μπαταρίες πχ τις LG των 3000 mah (αυτές που έχω βάλει τώρα είναι κινέζικες των 1100mah) αν χρειαστεί να το λειτουργήσω για πολύ ώρα αποκλειστικά σε χώρο χωρίς πρόσβαση σε ρεύμα πχ σε κάποιο παιδικό πάρτι ή παρέα με ψησταριά κλπ.
Παρεμπιπτόντως μιας και η αναφορά σου Νίκο στο συγκεκριμένο BMS, ανέφερα παραπάνω ότι ετοιμάζω άλλο ένα παρόμοιο σύστημα το οποίο θα το χρησιμοποιώ αποκλειστικά ως φορητό, μόνο με μπαταρίες και μόλις τώρα έφτιαξα το battery pack όπου χρησιμοποίησα το παραπάνω BMS που έχεις το λινκ:
Πολύ καλή δουλειά και κατασκευαστικά και ηχητικά και με πολύ χαμηλό κόστος. Απλά τα ηχεία είναι σε κοινή καμπίνα και αυτό (θεωρητικά) μπορεί να επηρεάσει τον ηχό ,όταν αναπαράγεις υλικό με διαφορετικό χαμηλό σε κάθε κανάλι (με διαφορετική φάση βασικά). Αν βέβαια έβαζες διαχωριστικό και μοιραζες την καμπίνα στο μισό,ίσως να ήταν μικρή για το μεγάφωνο αυτό και τελικά να χρειαζόταν μεγαλύτερο κουτί,κάτι που θα μέιωνε την φορητότητα. Πάντως κάτι ανάλογο θέλω να φτιάζω και εγώ κάποια στιγμή.......
Αποστόλη .....μου θύμησες ότι είχα αφήσει μισοτελειωμένο το νήμα εδώ https://avclub.gr/index.php?threads/kataskeyi-enischyti-mpasoy-me-icheio.147042/
και μετά από πολλά χρόνια το συμπλήρωσα ....
Ευχαριστώ
Η ολοκλήρωση της κατασκευής του επόμενου ηχοσυστήματος έλαβε χώρα και ήρθε η ώρα της παρουσίασης.
Πριν 30 χρόνια είχε αγοράσει ο πατέρας μου ένα ογκώδες στερεοφωνικό συγκρότημα SONY (οι παλιοί φαντάζομαι θυμούνται τα στερεοφωνικά εκείνης της εποχής με το διπλό κασετόφωνο, το CD, το πικάπ και τον ραδιοενισχυτή με τα 2 χωριστά ξύλινα ηχεία) που το είχαμε παροπλισμένο στην αποθήκη και από το οποίο αφαίρεσα τα ηχεία με τα tweeter τους και τα bass reflex. Αν και λίγο ταλαιπωρημένα τα ηχεία είναι πλήρως λειτουργικά και μάλιστα έχουν πολύ καλή ποιότητα κατασκευής, ανώτερη από πολλά νεότερα ηχεία.
Αγόρασα μία multimedia πλακέτα η οποία όμως δεν έχει ενσωματωμένο το amplifier όπως σε αυτήν που χρησιμοποίησα στην προηγούμενη κατασκευή, ένα amplifier των 30w+30w και τα παρελκόμενα switches, πλακέτα BMS κλπ. Έχω αρκετά 18650 στοιχεία που μου έχουν ξεμείνει από τις αλλαγές που έχω κάνει σε διάφορες μπαταρίες εργαλείων και από αυτά διάλεξα τα 6 καλύτερα σε απόδοση (μετά από κάθε αλλαγή πάντοτε τα μετράω για να βλέπω ποια από αυτά αξίζουν να χρησιμοποιηθούν).
Ήθελα να κατασκευάσω ένα ηχοσύστημα που να είναι εντελώς φορητό και να έχει αρκετή ηχητική ένταση! Η ιδέα για την χρησιμοποίηση βαλίτσας ως “κουτί” προήλθε από διάφορα βιντεάκια στο youtube.
Βρήκα λοιπόν μια σκληρή τροχήλατη βαλίτσα και της αφαίρεσα την εσωτερική υφασμάτινη επένδυση. Στη συνέχεια έκοψα τα σημεία που θα έμπαιναν τα ηχεία, η πλακέτα και τα λοιπά πλήκτρα χειρισμού.
Βίδωσα τα ηχεία με τα tweeter όπου στο πίσω μέρος έβαλα ξύλινους τάκους για να πιάσουν οι βίδες και έκανα όλη τη συνδεσμολογία. Αυτή ήταν πιο πολύπλοκη από την προηγούμενη αφού το amplifier απαιτεί χωριστή τροφοδοσία ρεύματος και περισσότερα καλώδια ήχου μιας και αυτό πρέπει να συνδεθεί στην πλακέτα με τρία καλώδια και ακολούθως πάνω σε αυτό συνδέονται τα ηχεία.
Στο battery pack σύνδεσα ανά 2 -παράλληλα- στοιχεία των 1100mah περίπου (δηλαδή 2200-2300mah συνολική χωρητικότητα) και μετά σε σειρά για να λάβω τα 12volt τάσης που απαιτούν η πλακέτα και το amplifier για να λειτουργήσουν. Η πλακέτα BMS είναι των 20 ampere και οι μπαταρίες αν και κινέζικες δίνουν παραπάνω από τα 3-4 ampere που απαιτούν η πλακέτα με το amplifier για να λειτουργήσουν χωρίς προβλήματα στον ήχο.
Η αρχική σκέψη για την εξαέρωση του μπάσου, ήταν να βάλω μεμβράνες radiator αλλά στο τέλος άλλαξα γνώμη και έβαλα ένα μικρό bass reflex.
Στη συνέχεια έντυσα τη βαλίτσα εσωτερικά με μπόλικη ποσότητα ακρυλικής βάτας, έβαλα ακόμα και στα σημεία των φερμουάρ, για να έχω όσο το δυνατόν καλύτερο ηχητικό αποτέλεσμα μιας και η κατασκευή έχει ένα μεγάλο μειονέκτημα: Δεν είναι ξύλινη……
Όπως ανέφερα παραπάνω, μου άρεσε πολύ η ιδέα της βαλίτσας, τη θεωρώ πολύ πρωτότυπη και ιδιαίτερη σαν ιδέα αν και γνωρίζω ότι θα γίνουν κάποιες “εκπτώσεις” στον παραγόμενο ήχο.
Το συνολικό κόστος ανήλθε στο τεράστιο ποσό των 10 ευρώ (χαχαχα), δηλαδή το κόστος των πλακετών, οργανάκι ένδειξης κατάστασης φόρτισης μπαταριών, switches κλπ, μιας και όλα τα υπόλοιπα τα είχα και η υλοποίηση ήταν γρηγορότερη και ευκολότερη από την προηγούμενη αφού δεν αναλώθηκα στην κατασκευή του ξύλινου κουτιού, με τριψίματα, βαψίματα κλπ.
Ο παραγόμενος ήχος είναι ικανοποιητικός, έχει αρκετή ένταση αλλά δεν έχει το μπάσο της προηγούμενης ξύλινης κατασκευής.
Και ένα βιντεάκι με το ηχοσύστημα-βαλίτσα:
Πριν 30 χρόνια είχε αγοράσει ο πατέρας μου ένα ογκώδες στερεοφωνικό συγκρότημα SONY (οι παλιοί φαντάζομαι θυμούνται τα στερεοφωνικά εκείνης της εποχής με το διπλό κασετόφωνο, το CD, το πικάπ και τον ραδιοενισχυτή με τα 2 χωριστά ξύλινα ηχεία) που το είχαμε παροπλισμένο στην αποθήκη και από το οποίο αφαίρεσα τα ηχεία με τα tweeter τους και τα bass reflex. Αν και λίγο ταλαιπωρημένα τα ηχεία είναι πλήρως λειτουργικά και μάλιστα έχουν πολύ καλή ποιότητα κατασκευής, ανώτερη από πολλά νεότερα ηχεία.
Αγόρασα μία multimedia πλακέτα η οποία όμως δεν έχει ενσωματωμένο το amplifier όπως σε αυτήν που χρησιμοποίησα στην προηγούμενη κατασκευή, ένα amplifier των 30w+30w και τα παρελκόμενα switches, πλακέτα BMS κλπ. Έχω αρκετά 18650 στοιχεία που μου έχουν ξεμείνει από τις αλλαγές που έχω κάνει σε διάφορες μπαταρίες εργαλείων και από αυτά διάλεξα τα 6 καλύτερα σε απόδοση (μετά από κάθε αλλαγή πάντοτε τα μετράω για να βλέπω ποια από αυτά αξίζουν να χρησιμοποιηθούν).
Ήθελα να κατασκευάσω ένα ηχοσύστημα που να είναι εντελώς φορητό και να έχει αρκετή ηχητική ένταση! Η ιδέα για την χρησιμοποίηση βαλίτσας ως “κουτί” προήλθε από διάφορα βιντεάκια στο youtube.
Βρήκα λοιπόν μια σκληρή τροχήλατη βαλίτσα και της αφαίρεσα την εσωτερική υφασμάτινη επένδυση. Στη συνέχεια έκοψα τα σημεία που θα έμπαιναν τα ηχεία, η πλακέτα και τα λοιπά πλήκτρα χειρισμού.
Βίδωσα τα ηχεία με τα tweeter όπου στο πίσω μέρος έβαλα ξύλινους τάκους για να πιάσουν οι βίδες και έκανα όλη τη συνδεσμολογία. Αυτή ήταν πιο πολύπλοκη από την προηγούμενη αφού το amplifier απαιτεί χωριστή τροφοδοσία ρεύματος και περισσότερα καλώδια ήχου μιας και αυτό πρέπει να συνδεθεί στην πλακέτα με τρία καλώδια και ακολούθως πάνω σε αυτό συνδέονται τα ηχεία.
Στο battery pack σύνδεσα ανά 2 -παράλληλα- στοιχεία των 1100mah περίπου (δηλαδή 2200-2300mah συνολική χωρητικότητα) και μετά σε σειρά για να λάβω τα 12volt τάσης που απαιτούν η πλακέτα και το amplifier για να λειτουργήσουν. Η πλακέτα BMS είναι των 20 ampere και οι μπαταρίες αν και κινέζικες δίνουν παραπάνω από τα 3-4 ampere που απαιτούν η πλακέτα με το amplifier για να λειτουργήσουν χωρίς προβλήματα στον ήχο.
Η αρχική σκέψη για την εξαέρωση του μπάσου, ήταν να βάλω μεμβράνες radiator αλλά στο τέλος άλλαξα γνώμη και έβαλα ένα μικρό bass reflex.
Στη συνέχεια έντυσα τη βαλίτσα εσωτερικά με μπόλικη ποσότητα ακρυλικής βάτας, έβαλα ακόμα και στα σημεία των φερμουάρ, για να έχω όσο το δυνατόν καλύτερο ηχητικό αποτέλεσμα μιας και η κατασκευή έχει ένα μεγάλο μειονέκτημα: Δεν είναι ξύλινη……
Όπως ανέφερα παραπάνω, μου άρεσε πολύ η ιδέα της βαλίτσας, τη θεωρώ πολύ πρωτότυπη και ιδιαίτερη σαν ιδέα αν και γνωρίζω ότι θα γίνουν κάποιες “εκπτώσεις” στον παραγόμενο ήχο.
Το συνολικό κόστος ανήλθε στο τεράστιο ποσό των 10 ευρώ (χαχαχα), δηλαδή το κόστος των πλακετών, οργανάκι ένδειξης κατάστασης φόρτισης μπαταριών, switches κλπ, μιας και όλα τα υπόλοιπα τα είχα και η υλοποίηση ήταν γρηγορότερη και ευκολότερη από την προηγούμενη αφού δεν αναλώθηκα στην κατασκευή του ξύλινου κουτιού, με τριψίματα, βαψίματα κλπ.
Ο παραγόμενος ήχος είναι ικανοποιητικός, έχει αρκετή ένταση αλλά δεν έχει το μπάσο της προηγούμενης ξύλινης κατασκευής.
Και ένα βιντεάκι με το ηχοσύστημα-βαλίτσα:
newbie
AVClub Addicted Member
Ευχαριστώ!
Όχι, δε νομίζω να δημιουργούσε κάποιο πρόβλημα, απλά δεν είχα και για αυτό έκοψα κομμάτια ξύλου.
Ωραία ιδέα και υλοποίηση. Μπράβο!
Αν έλεγες πριν λίγες μόλις δεκαετίες οτι θα φτιάξεις «μηχάνημα» με τέτοιο ποσό θα σε κοίταγαν σαν τρελλό.
Έπρεπε να βάλεις ποντεσιόμετρα για ένταση - πρίμα κ.λ.π. με... κλειδαριά συνδυασμού που έχουν οι βαλίτσες να τρελάνεις κόσμο
Αν έλεγες πριν λίγες μόλις δεκαετίες οτι θα φτιάξεις «μηχάνημα» με τέτοιο ποσό θα σε κοίταγαν σαν τρελλό.
Έπρεπε να βάλεις ποντεσιόμετρα για ένταση - πρίμα κ.λ.π. με... κλειδαριά συνδυασμού που έχουν οι βαλίτσες να τρελάνεις κόσμο
Η επιλογη του κλιμαστικου οπως ειχα γραψει εδω εγινε και παραγγελθηκε ενα LG 24BTU τελικα,,
Η τοποθετηση εγινε μεσο γνωστου φιλου εμπειρου ψυκτικου και φιλου καθως ειχε συνεργασια με το πωλητη που το πηρα...
Αυτο που επρεπε να κανω απο πριν κατοπιν συζυτησεως με τον ψυκτικο ηταν να φτιαξω ενα εξτρα κομματι για μπορεσει να στερεωθει πιο κατω σε σχεση με το παλιο...
Ο λογως ειναι οτι πλεον τα νεα κλιματιστηκα περνουν αερα απο πανω και ετσι οπως ηταν το παλιο δεν γινοταν να ξαναμπει στην ιδια θεση,,,,χρειαζοντουσαν 14-15 ποντους πιο κατω...
Εκει ηταν δοκαρι οποτε επρεπε να γινει προσθετο κομματι ακριβως στις νεες διαστασεις της νεο μηχανηματος του κλιματιστικου..συν οτι σε εκεινο το σημειο θα επιανε η μοναδα με 2 βιδες απο τις 10 συνολικα που θα βαζαμε για την στερεωση της καθως ειχε βαρος 14 κιλων..
Στο συγκεκριμενο σημειο κατω απο δοκαρι περνανε ηλεκτρολογικες γραμμες και στην μεση της διαδρομης (60 ποντοι περιπου) υπηρχε ηλεκτρολογικο κουτι διακλαδωσεως...οποτε χρειαζοταν προσεχτικη λυση...
Επρεπε λοιπον να φτιαχτει κατι που θα ηταν μασιφ και να μπορει να πιασει ψηλα οσο γινοταν για να μην υπαρχουν θεματα...
Εκει που ειναι το μαρκαρισμενο στην φωτο...
Εφτιαξα λοιπον ενα σαντουιτς απο υλικα...εβαλα 2 κομματια μασιφ ξυλο πευκου και εξωτερικα μαγνησιακη τσιμεντοσανιδα...παχος 5.5 εκ..οσο ηταν ο λαμπας του δοκαριου...Ετσι ηταν συμπαγες επιφανεια και θα επιανε οποιαδηποτε βιδα με ουπα...
Στα σημεια που ειναι οι κυκλοι μπηκαν βιδες μακριες(8εκ) με ουπα για πληρη στερεωση... εποιτα στοκαριστηκε και βαφτηκε...
Αφου εγινε η προετοιμασια εφτασε η μερα της τοποθετησης...
Ετσι αφου βγηκε το παλιο κλιματιστικο για να μπει το καινουργιο επρεπε να επεμβω στο σημειο οπου συρταρονονται για αν βγουν εξω ολες οι παροχες και οι σωληνωσεις..
Εγω προσωπικα σε ολες τις δουλεεις που κανω οταν ανοιγεται τρυπα για κλιματιστικο βαζω πλαστικο σωληνα Φ65 Η Φ73 αναλογως το παχος των σωληνωσεων...
Ετσι και εκανα....
Εξω το αφησα πιο εξω γιατι εχω στο μελλον υπαρχει σκεψη για θερμοπροσοψη οποτε θα ειναι ετοιμο....
Αφου μπηκε το κλιματιστικο με τις απαραιτητες ενεργιες,καθως φαγαμε 2,5 ωρες να το βαλουμε σωστα οπως επρεπε μπηκε και πλαστικο καναλι 5Χ7,5εκ για αν φενεται πιο κομψο απο οτι το παλιο και τελος στοκαρηθε οπου χρειζοταν και βαφτηκε...
Παει και αυτο...
Πολυ καλη η εμπειρια να συμμετεχω στην τοποθετηση ενος κλιματιστικου..απαιτει μεγαλη επιδεξιοτητα και επιμονη και δεν ειναι ευκολη δουλεια..
ειδικα για να γυρισουν οι σωληνωσεις χρειστηκε ειδικο μεταλλικο σπειραλ ωστε βα στριβει ομοιμορφα η χαλκοσωληνα αλλα το κυριοτερο να μη λυγισει και κοπει...
Θεωρω δεδομενο οτι οποιο συνεργιο και ερχοταν απο τα διαφορα ηλεκτρομαγαζα η δουλεια δεν θα γινοταν ετσι αφου ξερω οτι δεν δειχνουν και την απαραιτητη προσοχη..
Αξιζε που πληρωσα εξτρα το φιλο γαι την τοποθετηση καθως ημουν συγουρος τι θα γινοταν...
Υ.γ...Το μηχανημα σκοτωνει...!!!
Η τοποθετηση εγινε μεσο γνωστου φιλου εμπειρου ψυκτικου και φιλου καθως ειχε συνεργασια με το πωλητη που το πηρα...
Αυτο που επρεπε να κανω απο πριν κατοπιν συζυτησεως με τον ψυκτικο ηταν να φτιαξω ενα εξτρα κομματι για μπορεσει να στερεωθει πιο κατω σε σχεση με το παλιο...
Ο λογως ειναι οτι πλεον τα νεα κλιματιστηκα περνουν αερα απο πανω και ετσι οπως ηταν το παλιο δεν γινοταν να ξαναμπει στην ιδια θεση,,,,χρειαζοντουσαν 14-15 ποντους πιο κατω...
Εκει ηταν δοκαρι οποτε επρεπε να γινει προσθετο κομματι ακριβως στις νεες διαστασεις της νεο μηχανηματος του κλιματιστικου..συν οτι σε εκεινο το σημειο θα επιανε η μοναδα με 2 βιδες απο τις 10 συνολικα που θα βαζαμε για την στερεωση της καθως ειχε βαρος 14 κιλων..
Στο συγκεκριμενο σημειο κατω απο δοκαρι περνανε ηλεκτρολογικες γραμμες και στην μεση της διαδρομης (60 ποντοι περιπου) υπηρχε ηλεκτρολογικο κουτι διακλαδωσεως...οποτε χρειαζοταν προσεχτικη λυση...
Επρεπε λοιπον να φτιαχτει κατι που θα ηταν μασιφ και να μπορει να πιασει ψηλα οσο γινοταν για να μην υπαρχουν θεματα...
Εκει που ειναι το μαρκαρισμενο στην φωτο...
Εφτιαξα λοιπον ενα σαντουιτς απο υλικα...εβαλα 2 κομματια μασιφ ξυλο πευκου και εξωτερικα μαγνησιακη τσιμεντοσανιδα...παχος 5.5 εκ..οσο ηταν ο λαμπας του δοκαριου...Ετσι ηταν συμπαγες επιφανεια και θα επιανε οποιαδηποτε βιδα με ουπα...
Στα σημεια που ειναι οι κυκλοι μπηκαν βιδες μακριες(8εκ) με ουπα για πληρη στερεωση... εποιτα στοκαριστηκε και βαφτηκε...
Αφου εγινε η προετοιμασια εφτασε η μερα της τοποθετησης...
Ετσι αφου βγηκε το παλιο κλιματιστικο για να μπει το καινουργιο επρεπε να επεμβω στο σημειο οπου συρταρονονται για αν βγουν εξω ολες οι παροχες και οι σωληνωσεις..
Εγω προσωπικα σε ολες τις δουλεεις που κανω οταν ανοιγεται τρυπα για κλιματιστικο βαζω πλαστικο σωληνα Φ65 Η Φ73 αναλογως το παχος των σωληνωσεων...
Ετσι και εκανα....
Εξω το αφησα πιο εξω γιατι εχω στο μελλον υπαρχει σκεψη για θερμοπροσοψη οποτε θα ειναι ετοιμο....
Αφου μπηκε το κλιματιστικο με τις απαραιτητες ενεργιες,καθως φαγαμε 2,5 ωρες να το βαλουμε σωστα οπως επρεπε μπηκε και πλαστικο καναλι 5Χ7,5εκ για αν φενεται πιο κομψο απο οτι το παλιο και τελος στοκαρηθε οπου χρειζοταν και βαφτηκε...
Παει και αυτο...
Πολυ καλη η εμπειρια να συμμετεχω στην τοποθετηση ενος κλιματιστικου..απαιτει μεγαλη επιδεξιοτητα και επιμονη και δεν ειναι ευκολη δουλεια..
ειδικα για να γυρισουν οι σωληνωσεις χρειστηκε ειδικο μεταλλικο σπειραλ ωστε βα στριβει ομοιμορφα η χαλκοσωληνα αλλα το κυριοτερο να μη λυγισει και κοπει...
Θεωρω δεδομενο οτι οποιο συνεργιο και ερχοταν απο τα διαφορα ηλεκτρομαγαζα η δουλεια δεν θα γινοταν ετσι αφου ξερω οτι δεν δειχνουν και την απαραιτητη προσοχη..
Αξιζε που πληρωσα εξτρα το φιλο γαι την τοποθετηση καθως ημουν συγουρος τι θα γινοταν...
Υ.γ...Το μηχανημα σκοτωνει...!!!
