FX AUDIO TUBE 03 έχουμε σοβαρό θέμα...
- Thread starter SHERPA
- Start date
ήρθε και το δικό μου μπιζουδάκι
μόλις βρω και τελικό , θα το βάλω να παίξει
μόλις βρω και τελικό , θα το βάλω να παίξει
Ηρθε και το δικο μου και λυθηκε για εξερευνηση και μαλλον αναβαθμισεις ωστε να δω τι παραπανω μπορει να μας πει,
βλέπω κάτι πυκνωτές (ηλεκτρολυτικούς) για τους οποίους λένε τα χειρότερα εδώ και εξωτερικό
τσέκαρε αν είναι ίδιοι με αυτούς:

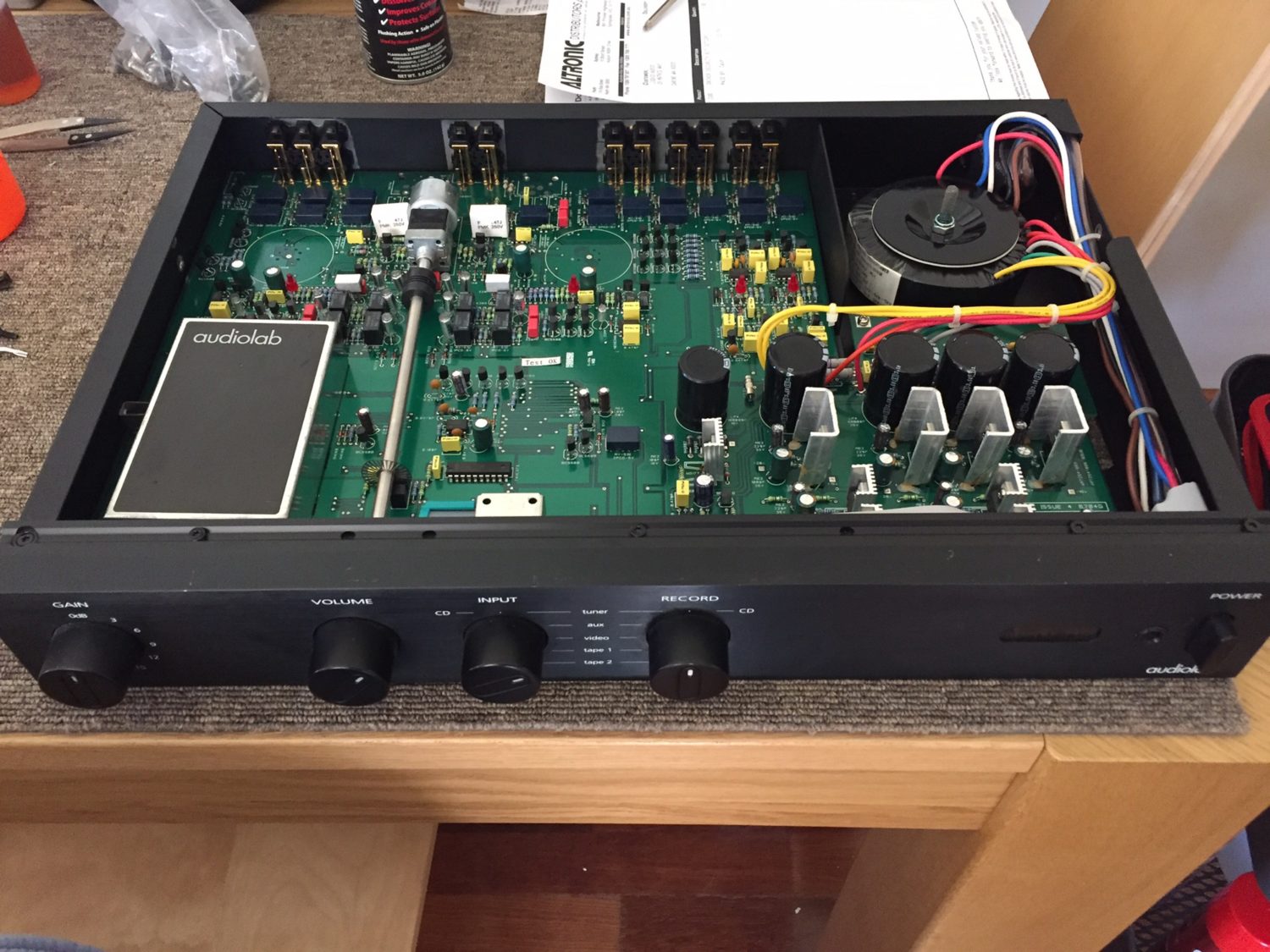

Audiolab 8000Q Preamplifier Repair | LiQUiD AUDiO
The Audiolab 8000Q preamplifier is a really nice piece of gear, let down by cheap parts. In this article, I repair a misbehaving Audiolab 8000Q.
liquidaudio.com.au
ειναι ελεεινοι θα σου ελεγα οι υλεκτρολυτικοι αλλα και οι πλαστικοι που εχει επανω το μηχανακι ,βεβαια σε αυτη την τιμη δεν περιμενεις και σοβαρα υλικαβλέπω κάτι πυκνωτές (ηλεκτρολυτικούς) για τους οποίους λένε τα χειρότερα εδώ και εξωτερικό
τσέκαρε αν είναι ίδιοι με αυτούς:
Audiolab 8000Q Preamplifier Repair | LiQUiD AUDiO
The Audiolab 8000Q preamplifier is a really nice piece of gear, let down by cheap parts. In this article, I repair a misbehaving Audiolab 8000Q.
Εδω να πω οτι σε προχειρες μετρησεις με τον φορητο παλμογραφο και οχι στο εργαστηριο εχει ενα καλο ημιτονο αλλα ενα ελεεινο τετραγωνο ,θα δουμε μετα τις αλλαγες ( οταν μαζευτουν και αλλα υλικα για παραγγελια απο mouser ) αν αλλαξει κατι και φυσικα θα αλλαξω και τις λαμπες
Μπηκαμε σε εργα παλι
Τον ακουσα και συγκριτικα με τον δικο μου pro ( counterpoint sa 5000) και ηταν αρκετα καλος ,δεν εφτανε τον sa 5000 αλλα για το κοστος του και τα ψοφια υλικα του δεν ηταν ασχημος αν και ο δικος μου παει για αλλαγη στις λαμπες πλεον
Οτι ακουσα ηταν χωρις καποιο σοβαρο εξωτερικο τροφοδοτικο , να πουμε οτι κανει ανυψωση τασης μαλλον με το παλμοτροφοδοτικο που εχει εσωτερικα και δουλευει τις λαμπες στα 66v
Καλημέρα και καλό Σ/Κ.
Τάκη αν είναι εύκολο δημοσίευσε μια λίστα υλικών προς αντικατάσταση...
μιας και το έχεις ανοικτό.
Αν κάποιος φίλος έχει εξοπλισμό μέτρησης και έχει χρόνο, θα ήθελα ένα απότέλεσμα...
Με προβληματίζει αυτός:
https://farmedia.com/tube-audio-line-level-buffers/
Επίσης δεν κατάλαβα καλά στο λινκ, αν άλλαξε και στο δικό μας μοντέλο, τους 4 πλαστικούς
από 1uf σε 4.7uF...
Τάκη αν είναι εύκολο δημοσίευσε μια λίστα υλικών προς αντικατάσταση...
μιας και το έχεις ανοικτό.
Αν κάποιος φίλος έχει εξοπλισμό μέτρησης και έχει χρόνο, θα ήθελα ένα απότέλεσμα...
Με προβληματίζει αυτός:
https://farmedia.com/tube-audio-line-level-buffers/
Επίσης δεν κατάλαβα καλά στο λινκ, αν άλλαξε και στο δικό μας μοντέλο, τους 4 πλαστικούς
από 1uf σε 4.7uF...
Last edited:
Για να γίνω επεξηγηματικός ως προς τη συνδεσμολογία της φωτό:
Το μπερρυντάκ παίρνει usb από το πισί.
Δίνει μέσω οπτικής στο V90.
To V90 δίνει στο μπιζουδάκι...
Το μπιζουδάκι δίνει στον παθητικό SM.
To SM μετατρέπει τα rca σε xlr και δίνει στα δορυφόρια JBL EON 15G2.
H δεύτερη έξοδος του SM, δίνει στο νεοαποκτηθέν ART .
To ΑRT δίνει στο ενεργό κρος και αυτό στους τελικούς των σαμπς.
Ήτοι στο κρος δουλεύει μόνο ο κλάδος των χαμηλών με ρύθμιση στάθμης
ανεξάρτητη από τα δορυφόρια και κατά το δοκούν, αναλόγως της ηχογράφησης...
γούστων... και διάθεσης...
Προσοχή στο ART αν το αγοράσει κάποιος.
Εχει ανάστροφη πολικότητα στο βύσμα τροφοδοσίας...
Ευτυχώς το είδα... καθώς ήθελα να βάλω κάτι πιο βαρβάτο από
τα μανίσια 150mA...
Eπίσης το τρόφο του αναγράφει 12VDC και μετράει 17...
Το μπερρυντάκ παίρνει usb από το πισί.
Δίνει μέσω οπτικής στο V90.
To V90 δίνει στο μπιζουδάκι...
Το μπιζουδάκι δίνει στον παθητικό SM.
To SM μετατρέπει τα rca σε xlr και δίνει στα δορυφόρια JBL EON 15G2.
H δεύτερη έξοδος του SM, δίνει στο νεοαποκτηθέν ART .
To ΑRT δίνει στο ενεργό κρος και αυτό στους τελικούς των σαμπς.
Ήτοι στο κρος δουλεύει μόνο ο κλάδος των χαμηλών με ρύθμιση στάθμης
ανεξάρτητη από τα δορυφόρια και κατά το δοκούν, αναλόγως της ηχογράφησης...
γούστων... και διάθεσης...
Προσοχή στο ART αν το αγοράσει κάποιος.
Εχει ανάστροφη πολικότητα στο βύσμα τροφοδοσίας...
Ευτυχώς το είδα... καθώς ήθελα να βάλω κάτι πιο βαρβάτο από
τα μανίσια 150mA...
Eπίσης το τρόφο του αναγράφει 12VDC και μετράει 17...
Δεν θελω να σας απογοητευσω , αλλα εαν το σχεδιο του FX AUDIO TUBE 03 ειναι ιδιο με το παρακατω , τοτε θα εχει υψηλες παραμορφωσεις , η εξοδος στο σχεδιο αυτο ειναι απο την ανοδο και στην συνεχεια δεν υπαρχει buffer για απομωνοση , οποτε οι παραμορφωσεις θα ειναι υψηλες , επισης η ταση 70V ειναι χαμηλη για λαμπατο κυκλωμα , αλλος ενας λογος για υψηλες παραμορφωσεις .
Μπα, δεν είναι αυτό.
Με μία βιαστική ματιά, λείπουν οι δύο τελεστικοι.
Και δέχεται AC τάση, ενώ το μπιζουδακι θέλει DC.
Καλημέρα.
Φυσικά και δεν είμαι σίγουρος αν μιλάς μόνο για λαμπατο τμήμα.
Ίσως αυτό το σχέδιο να αφορά το προγενέστερο μοντέλο, το 01 δηλαδή.
Αλλά που να βγει σίγουρη άκρη...
Σχέδιο από 03, όχι, δεν βρέθηκε πουθενά...
Καλημερα , ναι μονο για το λαμπατο τμημα ηταν τα σχολια μου αλλα δεν το "καταλαβες" , μπορουμε ομως να δουμε εαν ακολουθει το ιδιο σχεδιο η εχει διαφορες απο το 01 , πχ εαν η αντισταση απο την καθοδο της λυχνιας προς την γη ειναι 200Ω , τοτε κατα πασα πιθανοτητα ειναι ιδιο το σχεδιο , μπορεις να μετρησεις και την αντισταση της ανοδου ως προς το + της τροφοδοσιας , με ΠΡΟΣΟΧΗ βεβαια να ειναι εκτος ρευματος και να μην ειναι φορτισμενος κανενας πυκνωτης , γενικα προσοχη με τις καπως "υψηλες" τασεις που εχει αυτο το μπιμπλικι , διοτι αυτο παιρνει 12V DC (αν θυμαμαι καλα ) και τα ανεβαζει με switching τροφοδοτικο για να δουλεψουν οι λαμπες , τωρα ποσο την ανεβαζει ... στα 70V η παραπανω μπορεις να το μαθεις με μια μετρηση .
