H σφαγή του dac...

attachment.php

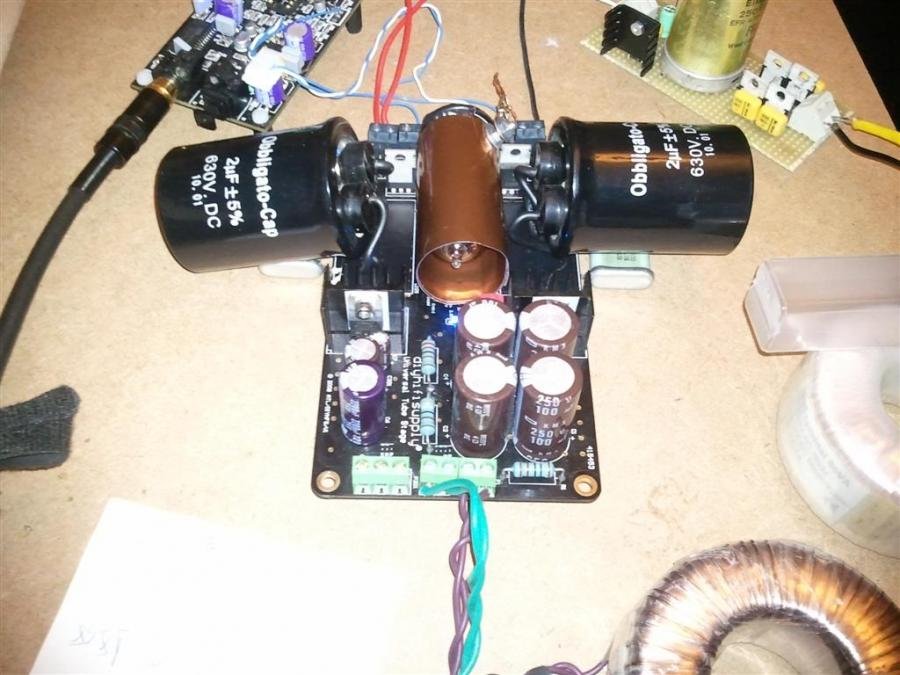

Μια φωτο με το λαμπατο σταδιο. Λοιπον χθες (δεν φαινεται στην φωτο) πηρα σημα κατευθειαν απο το chip του cs4397. Ειχα μια μικρη μειωση του θορυβου, καθως οι πιστες ειχαν ταλαιπωρηθει, αλλα εξακολουθω να εχω θορυβο και πολλα artifacts. Εαν δε κλεισω την tascam που συνδεει το dac με το pc απο την spdif της, τοτε γινεται ο χαμος, χιονια και κελαηδισμα.
Τον θορυβο τον ειχα απο την πρωτη στιγμη και θα ηθελα να καταλαβω απο που προερχεται και τι μπορω να κανω για να το μειωσω. Καμια ιδέα?

Οι αλλαγες που εχω κανει στο dac ειναι αυτες + βγαλσιμο του τελεστικου
attachment.php


Attachments

  • Photo0145 (Large).jpg
    Photo0145 (Large).jpg
    81.9 KB · Views: 183
Βασίλη, μια πρόταση.
Δεν δοκιμάζεις την έξοδο κατευθείαν από το dac chip + obliggato + rca για να δεις εάν εξακολουθεί το πρόβλημα;
Τουλάχιστον θα απομονώσεις την αιτία, πριν ή μετά το dac chip.

Μανολη αυτο ηταν το παλιο setup που ειχα πριν την λάμπα και ο θορυβος ηταν ο ίδιος. Με την παρακαμψη του τελεστικου, ειναι εκτος και ολα τα φίλτρα στην εξοδο, αν δεν κάνω λάθος. Θελω να καταλάβω τι έχω βγαλει εκτος και τι πρεπει να γινει για να στρώση η κατασταση.

Οπότε εφόσον είχες το θόρυβο και με το παλαιό setup το πρόβλημα είναι από το dac-chip και πίσω (είσοδο).

Επειδή με το αυτό το dac δεν το ξέρω, ούτε είχα παρακολουθήσει και τις αλλαγές που κάνατε, άποψή μου είναι να κοιτάξεις μία προς μία αλλαγή.

Κοίτα ειδικά γύρω από το reiceiver (εάν έχεις κάνει αλλαγές). Επίσης κάνε και μια δοκιμή βγάζοντας εντελώς την τροφοδοσία σου και δίνοντας από μπαταρία.
Απέκλεισε τα διάφορα στάδια διαδοχικά.
Την ώρα που παίζει χτύπα ελαφρώς ότι πυκνωτή έχεις αλλάξει και παρατήρησε εάν δημιουργεί θόρυβο κ.α

Θα κανω τις δοκιμες που λες Μανολη κυρίως την μπαταρια.
εχω την εντύπωση οτι ολη η ζημια γινεται στους πυκνωτες εξοδου πανω στο dac. Οταν βγηκαν αρχικα εφυγαν και οι πίστες και εψαχνα τις χαλκοδιαδρομες στον αέρα. Ισως συνδεσω τα l- και r- απο το dac κατευθειαν με το - της πιστας των πυκνωτων μπας και αλλαξει κατι.

λοιπον το θεμα πρεπει να ειναι παραμορφωση και οχι θορυβος. Εβαλα το αυτι μου στο tweeter και τα λυπηθικα, εχει τεραστιο θεμα στις υψηλες συχνοτητες προφανως. Εχει μπει τροφοδοσία με super reg αρα απο εκει ειμαστε ενταξει.
Η κατασταση μαμιεται καπου στην αναλογικη εξοδο. Συμβαλουν και τα ευαίσθητα ηχεια και ενισχυτές στο να ειναι εντονο το φαινομενο. Εχουμε και λεμε:
Εξοδος σηματος πανω στο dac - λαμπατο σταδιο- b1 παραμορφωση σε σημειο που φοβαμαι μην κρεμασουν τα tweeter. Γιατρε μου τι κάνω?
Υποψιν οτι εβαλα και τις σωστες τιμες στο φιλτρο του 8416 με εξαιρετικα χαμηλες κολλησεις και καλα υλικα αλλα καμια αλλαγη.

tsip said:
λοιπον το θεμα πρεπει να ειναι παραμορφωση και οχι θορυβος. Εβαλα το αυτι μου στο tweeter και τα λυπηθικα, εχει τεραστιο θεμα στις υψηλες συχνοτητες προφανως. Εχει μπει τροφοδοσία με super reg αρα απο εκει ειμαστε ενταξει.
Η κατασταση μαμιεται καπου στην αναλογικη εξοδο. Συμβαλουν και τα ευαίσθητα ηχεια και ενισχυτές στο να ειναι εντονο το φαινομενο. Εχουμε και λεμε:
Εξοδος σηματος πανω στο dac - λαμπατο σταδιο- b1 παραμορφωση σε σημειο που φοβαμαι μην κρεμασουν τα tweeter. Γιατρε μου τι κάνω?
Υποψιν οτι εβαλα και τις σωστες τιμες στο φιλτρο του 8416 με εξαιρετικα χαμηλες κολλησεις και καλα υλικα αλλα καμια αλλαγη.
Click to expand...

Φιλε μου εκει που εχεις φτασει χρειαζεσαι παλμογραφο για να βρεις την
αιτια του προβληματος ή να παρεις μια αλλη πλακετα

ακριβως, δεν γινεται δουλεια χωρις μετρικα. Ημι-μαθαινουμε για να παθαινουμε

Βασίλη, μάλλον πρέπει να κανονίσουμε μια συνάντηση στο χώρο μου, για να το δούμε τόσο στον παλμογράφο, όσο και να του κάνουμε μια μέτρηση παραμόφωσης και θορύβου...για να δεις τι παίζεται!

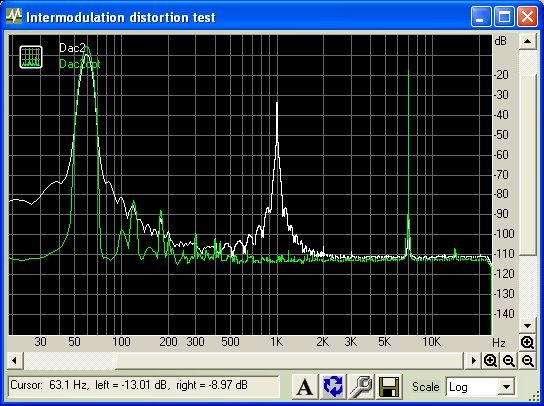

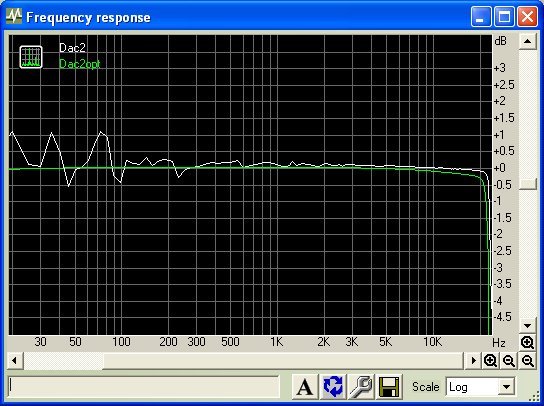

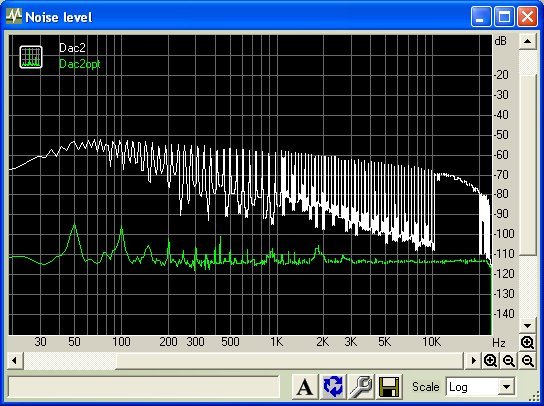

Πρόβλημα με την coax είσοδο. Προσέξτε μετρήσεις συγκριτικά optical και coaxial. Στην ομοαξονική (εκτός από τα τσάφ τσουφ που μου κάνει σε κάθε αλλαγή track πετώντας στιγμιαία το woofer έξω) παρουσιάζει και την παρακάτω συμπεριφορά. Τι μπορεί να φταίει ? να τά χει φτύσει το receiver? Και γιατι με την οπτική δουλευει μια χαρά?

attachment.php


attachment.php


attachment.php


Attachments

  • DacOptVsCoax_freq.jpg
    64.7 KB · Views: 167
  • DacOptVsCoax_noise.jpg
    70.4 KB · Views: 169
  • DacOptVsCoax_id.jpg
    69.3 KB · Views: 169
JohnJohn said:
Πρόβλημα με την coax είσοδο. Προσέξτε μετρήσεις συγκριτικά optical και coaxial. Στην ομοαξονική (εκτός από τα τσάφ τσουφ που μου κάνει σε κάθε αλλαγή track πετώντας στιγμιαία το woofer έξω) παρουσιάζει και την παρακάτω συμπεριφορά. Τι μπορεί να φταίει ? να τά χει φτύσει το receiver? Και γιατι με την οπτική δουλευει μια χαρά?
Click to expand...


Τσαφ τσουφ μου κάνει και εμένα με το hiface όταν αλλάζει κομμάτι ενώ με το trends με οπτική δεν έκανε τίποτα.....

υπάρχει στην πλακέτα εννοείς και όχι στο σχέδιο κάτω δεξιά?
