Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

Re: Απάντηση: Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

Τσαμπάζης Νικόλαος said:
Βρήκα κάτι έτοιμο για buffer με την 5670 για την έξοδο του μηχανισμού cd-pro2lf.Ανεβάζω το σχέδιο για να το δούμε λιγάκι γιατί δεν το πολυκατάλαβα.
http://www.analogmetric.com/store/goods.php?id=88
Click to expand...



Κυκλωμα πασπαρτου. Αναλογα που μπαινουν τα βραχυκυκλωματα διαλεγεις μεταξυ γειωμενης Καθοδου και Ακολουθο Καθοδου, με διαφορες επιδοσεις μεταξυ Kερδους, Αντιστασεων Zin - Zout και ορθης - ανεστραμενης φασης. Καλο σαν ασκηση για σχολες.

Απάντηση: Re: Απάντηση: Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

VanDerZoom said:
Κυκλωμα πασπαρτου. Αναλογα που μπαινουν τα βραχυκυκλωματα διαλεγεις μεταξυ γειωμενης Καθοδου και Ακολουθο Καθοδου, με διαφορες επιδοσεις μεταξυ Kερδους, Αντιστασεων Zin - Zout και ορθης - ανεστραμενης φασης. Καλο σαν ασκηση για σχολες.
Click to expand...
Δηλαδή Μιχάλη δεν μας κάνει;

Re: Απάντηση: Re: Απάντηση: Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

Τσαμπάζης Νικόλαος said:
Δηλαδή Μιχάλη δεν μας κάνει;
Click to expand...

Και γιατι οχι ?
Μονο που δεν σου δινει και τα δυο ζητουμενα του τιτλου του topic ταυτοχρονα. Για τα παραπανω, φοβαμαι οτι θα πρεπει να πας σε κυκλωμα με δυο ενεργα εξαρτηματα (τριοδους) ανα καναλι.
Υπαρχει και η εξης λυση : μια JAN 6080C (6AS7) με το καθε τριοδικο σε συνδεση γειωμενης καθοδου, και με σχετικη αναδραση : Χαμηλη ενισχυση τασεως και τρομερα χαμηλη Αντισταση Εξοδου. Αυτο θα ηταν οτι καλυτερο με μια διπλοτριοδο και για τα δυο καναλια.
Επονται με υποδεεστερα χαρακτηριστικα : 5687 και 6H30P

Δεν ρωταω τι την θελεις την ανεστραμμενη φαση.
Για να το ζητας κατι θα εχεις στο νου σου.

Θηριοπροενισχυτής!

Κυκλοφορεί και με το καλλιτεχνικό "φέρτε μου καλώδια και τελικούς να σκίσω"

Δεν καταλαβαίνω γιατί κολλάς στη φάση .
Αντιστρέφεις τα ηχεία και είναι το ίδιο.
Μ αυτό το τρόπο μπορείς να βάλεις ότι κύκλωμα θέλεις. Ασε που μπορεις να κανεις και το καλύτερο να πετάξεις τους τελεστικούς και να κάνεις i/v με αντίσταση και ολο λαμπα , πραγμα που θα απογειώσει το μηχάνημα.

Γενικά πιστεύω ότι είναι απατη να βάζεις καμιά ντουζίνα τελεστικούς του κω.. στην έξοδο και μετά να βάζεις και μια λάμπα για να τσιμπάνε τα κοροΐδα ότι αγόρασαν hi lux Toyota μηχάνημα.

Morfeas said:
Θηριοπροενισχυτής!

Κυκλοφορεί και με το καλλιτεχνικό "φέρτε μου καλώδια και τελικούς να σκίσω"
Click to expand...

Θηριοπροενισχυτής! ? Τι να πει και ο παρακατω προ, με την ρωσιδα τη νταρντανα:

Απάντηση: Re: Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

kontr said:
Γενικά πιστεύω ότι είναι απατη να βάζεις καμιά ντουζίνα τελεστικούς του κω.. στην έξοδο και μετά να βάζεις και μια λάμπα για να τσιμπάνε τα κοροΐδα ότι αγόρασαν hi lux Toyota μηχάνημα.
Click to expand...

Έχεις κάτι να προτείνεις για την έξοδο του μηχανισμού,θα βοηθούσε πάρα πολύ.Κάποιο σχηματικό.

Απάντηση: Re: Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

kontr said:
Δεν καταλαβαίνω γιατί κολλάς στη φάση .
Αντιστρέφεις τα ηχεία και είναι το ίδιο.
Μ αυτό το τρόπο μπορείς να βάλεις ότι κύκλωμα θέλεις. Ασε που μπορεις να κανεις και το καλύτερο να πετάξεις τους τελεστικούς και να κάνεις i/v με αντίσταση και ολο λαμπα , πραγμα που θα απογειώσει το μηχάνημα.
Click to expand...

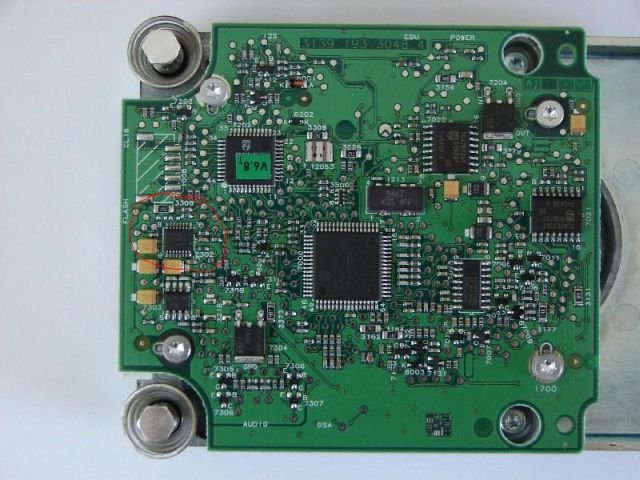

Και πως πετιούνται οι τελεστικοι(τελεστικος ts462) από τον μηχανισμό;Πως κάνεις το μετατροπέα i/v στο cd-pro2lf;

Βρες το data sheet του d/a που έχει ο μηχανισμός. Παίρνεις την έξοδο ρεύματος και την πας σε αντίσταση και μετά σε ένα srpp πχ.
Το έχω κάνει σε καμιά κατοσταρια cd και το αποτέλεσμα ήταν πάντα τρομερό. Όχι όμως στον μηχανισμό σου .
Δες εδώ για καμιά ιδέα
www.lampizator.eu/

Στρατηγε μου, το λεγαμενο τσιπακι ειναι voltage output και ως εκ τουτου, δεν θελει I/V σταδιο. Το μονο που θελει ειναι ενα λοου πας φιλτρο...

εαν εχει μονο voltage out ενταξ .αν ομως εχει και I out τοτε πρεπει να απενεργ την U και να το κανεις με Ι/V.
ποιον dac εχει?
και μονο υ να εχει παλι λει η λαμπα
