Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

[Δημήτρης Δ.]

εαν εχει μονο voltage out ενταξ .αν ομως εχει και I out τοτε πρεπει να απενεργ την U και να το κανεις με Ι/V.
ποιον dac εχει?
και μονο υ να εχει παλι λει η λαμπα

... και πως γινεται ενα dac chip να εχει και Vout και I out?



[Τσαμπάζης Νικόλαος]

Απάντηση: Re: Λαμπάτο buffer με μοναδιαίο κέρδος και αναστροφή φάσης.

εαν εχει μονο voltage out ενταξ .αν ομως εχει και I out τοτε πρεπει να απενεργ την U και να το κανεις με Ι/V.
ποιον dac εχει?
και μονο υ να εχει παλι λει η λαμπα

Θα βοηθούσες πραγματικά πολύ εάν βοηθούσες στο συγκεκριμένο πρόβλημα και όχι με αναφορές γενικά.



[Morfeas]

Παίρνεις την έξοδο απ τα pins 10 & 11 και την οδηγείς στο λαμπάτο στάδιο.

Χρειάζεται κάτι άλλο;



[Δημήτρης Δ.]

Παίρνεις την έξοδο απ τα pins 10 & 11 και την οδηγείς στο λαμπάτο στάδιο.

Χρειάζεται κάτι άλλο;

... πιθανον φιλτρο, αν και οι 2καναλοι ΔΣ μετατροπεις, οπως και ο αναφερθης, εχουν on chip, LPF, και ενας πυκνωτης γιατι θα βγαλει dc.
Βεβαια, αν εχω καταλαβει καλα και προκειται για τον οδηγο Προ2 της Φιλιπς, δεν κανεις τιποτα απο τα παραπανω, αλλα ενα dac που να το οδηγει ο I2S, αλλα αυτο το εχουμε πει ηδη πολλες φορες.



[Morfeas]

Εχει το φίλτρο απ ότι φαίνεται στο datasheet.



[kontr]

Υπαρχουν καποιοι μετατροπεις που εχουν και I και V out όπως πχ ο tda 1547 και pcm 63 αν θυμάμαι καλα .
Αυτοι εχουν εσωτερικα ένα τελεστικο που κανει το I /V αλλα δινουν και την εξοδο Ι.
Εσυ πρεπει να αφαιρέσεις γειωσεις και τροφοδοσίες από αυτους γιατι αλλιώς σου γειώνουν την εξοδο Ι .βαζεις μια αντισταση και μετα λαμπα αφου εχεις 100 mV .
Τα λεει όλα ο lampizator αλλα θελει και λιγο διαβασμα…….
Ο συγκεκριμένος ακ4384 είναι η μοναδική περίπτωση μαζι με τον γουλφσον που δεν εχει αυτή τη δυνατότητα και είναι και τρομερά εύκολη η μετατροπή αφου δεν θελει τιποτα στην εξοδο αφου είναι ήδη μπαφεριασμενη αρα δυστυχώς λιγα πραγματα μπορεις να του κανεις.
Πάντως το 100 τα 100 θα το πάρεις τραβώντας τις εξοδους κατευθείαν από το ΑΚ στα ποδαράκια που λέμε.
Σκεψου ότι ο συγκεκριμενος dac είναι μακραν ο χειρότερος που θα μπορούσαμε να έχουμε και παίζει τοσο καλα λογω ανυπαρξιας σταδιου εξοδου( και καλου bit transfer) άρα φαντάσου πως παίζουν μετα τη μετατροπή καλούτσικα ή καλα dac



[Δημήτρης Δ.]

Υπαρχουν καποιοι μετατροπεις που εχουν και I και V out όπως πχ ο tda 1547 και pcm 63 αν θυμάμαι καλα .
Αυτοι εχουν εσωτερικα ένα τελεστικο που κανει το I /V αλλα δινουν και την εξοδο Ι.
Εσυ πρεπει να αφαιρέσεις γειωσεις και τροφοδοσίες από αυτους γιατι αλλιώς σου γειώνουν την εξοδο Ι .βαζεις μια αντισταση και μετα λαμπα αφου εχεις 100 mV .
Τα λεει όλα ο lampizator αλλα θελει και λιγο διαβασμα…….

Μ ενδιαφερει αυτο που λες. Για ανεβασε καποιο σχηματικο απο το 63 και δειξε σε ποιο πιν δινει ταση και τι κανεις για να παρακαμψεις το I/V σταδιο και να το στειλεις σε δικο σου παθητικο ή ενεργο κλπ?.



[kontr]

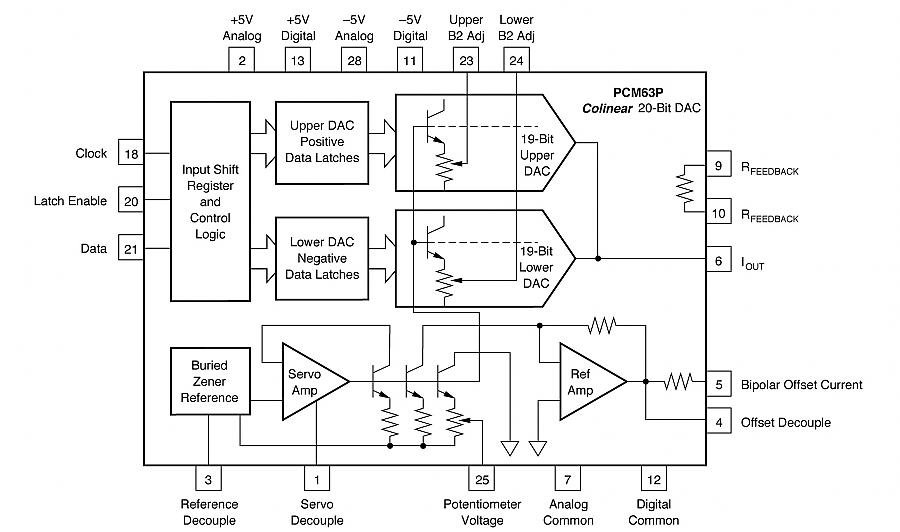

Λοιπόν με τον PCM63 είναι απλά τα πράματα. στο πόδι 6 δίνει το Ι πρέπει λοιπόν ότι πάει σε αυτό το πόδι να το απομονώσεις για να κόψεις τον εσωτερικό τελεστικό .
Βάζεις μια αντίσταση 220 ωμ προς γη και μετά βλέπεις αν βγάζει dc . Αν βγάζει αρκετό (πάνω από 0.5V) το υπολογίζεις στην πόλωση της λάμπας αλλιώς το αγνοείς.
Θέλει ψάξιμο με την αντίσταση αφού μικρότερη παίζει καλύτερα αλλά πάντα υπάρχει μια ιδανική τιμή με βάση το μέγιστο ρεύμα του dac.
Ο lampizator εχει και cd με τον 63 και λέει πολλά .



[Τσαμπάζης Νικόλαος]

Μέτα το dac έχει τον τελεστικό ts462,αλλά δεν ξέρω τι κάνει.Το κακό είναι ότι δεν έχω βρει σχηματικό του μηχανισμού.Από την i2s εκτος από τα TDA1543-1541 τι προτείνετε;



[Δημήτρης Δ.]

Λοιπόν με τον PCM63 είναι απλά τα πράματα. στο πόδι 6 δίνει το Ι πρέπει λοιπόν ότι πάει σε αυτό το πόδι να το απομονώσεις για να κόψεις τον εσωτερικό τελεστικό .
Βάζεις μια αντίσταση 220 ωμ προς γη και μετά βλέπεις αν βγάζει dc . Αν βγάζει αρκετό (πάνω από 0.5V) το υπολογίζεις στην πόλωση της λάμπας αλλιώς το αγνοείς.
Θέλει ψάξιμο με την αντίσταση αφού μικρότερη παίζει καλύτερα αλλά πάντα υπάρχει μια ιδανική τιμή με βάση το μέγιστο ρεύμα του dac.
Ο lampizator εχει και cd με τον 63 και λέει πολλά .

Καλα ολα αυτα (που λεει ο λογος) Αλλα εγω αλλο ρωτησα:
Ποιο ποδι δινει ταση?



[kontr]

Το V είναι στο ποδαρακι 10.Ο 63 δεν εχει τον τελεστικό εσωτερικά εχει μονο την αντίσταση της ανάδρασης του τελεστικού σημασία εχει όμως να τα παρακάμψεις όλα αυτά και να να πάρεις το Ι out στο πόδι 6. Αν θες να δεις παράδειγμα dac με τελεστικό εσωτερικά δες πχ τον tda1547 (υπάρχει και κάποιος pcm που εχει και τελεστικό εκτός από αντίσταση αλλα δεν θυμάμαι ποιος είναι) το κυκλωμα που δινει η ΒΒ στο datasheet θα σε βοηθήσει να καταλάβεις πολύ εύκολα πως είναι συνδεδεμένο.
Μεγάλη βελτίωση θα δεις ακόμα και αν κρατήσεις το IV και παρεις ταση από το 10 πετώντας όλα τα υπόλοιπα ,αλλα καμια σχεση ειδικά αν ολο το υπόλοιπο σύστημα σου δεν εχει πουθενά ανάδραση.



[Δημήτρης Δ.]

Το V είναι στο ποδαρακι 10.Ο 63 δεν εχει τον τελεστικό εσωτερικά εχει μονο την αντίσταση της ανάδρασης του τελεστικού σημασία εχει όμως να τα παρακάμψεις όλα αυτά και να να πάρεις το Ι out στο πόδι 6. Αν θες να δεις παράδειγμα dac με τελεστικό εσωτερικά δες πχ τον tda1547 (υπάρχει και κάποιος pcm που εχει και τελεστικό εκτός από αντίσταση αλλα δεν θυμάμαι ποιος είναι) το κυκλωμα που δινει η ΒΒ στο datasheet θα σε βοηθήσει να καταλάβεις πολύ εύκολα πως είναι συνδεδεμένο.
Μεγάλη βελτίωση θα δεις ακόμα και αν κρατήσεις το IV και παρεις ταση από το 10 πετώντας όλα τα υπόλοιπα ,αλλα καμια σχεση ειδικά αν ολο το υπόλοιπο σύστημα σου δεν εχει πουθενά ανάδραση.

To pin 10 ΔΕΝ δινει ταση :



[kontr]

Στα πόδια 9-10 είναι η εσωτερική αντίσταση αρα ή στο 9 ή στο 10 είναι και η έξοδος του τελεστικού αρα και της τασης .
Κάποιοι δεν χρησιμοποιούν την εσωτερική αντίσταση όποτε στο 10 δεν θα δεις τίποτα



[Δημήτρης Δ.]

Στα πόδια 9-10 είναι η εσωτερική αντίσταση αρα ή στο 9 ή στο 10 είναι και η έξοδος του τελεστικού αρα και της τασης .
Κάποιοι δεν χρησιμοποιούν την εσωτερική αντίσταση όποτε στο 10 δεν θα δεις τίποτα

ok καταλαβαμε



[Τσαμπάζης Νικόλαος]

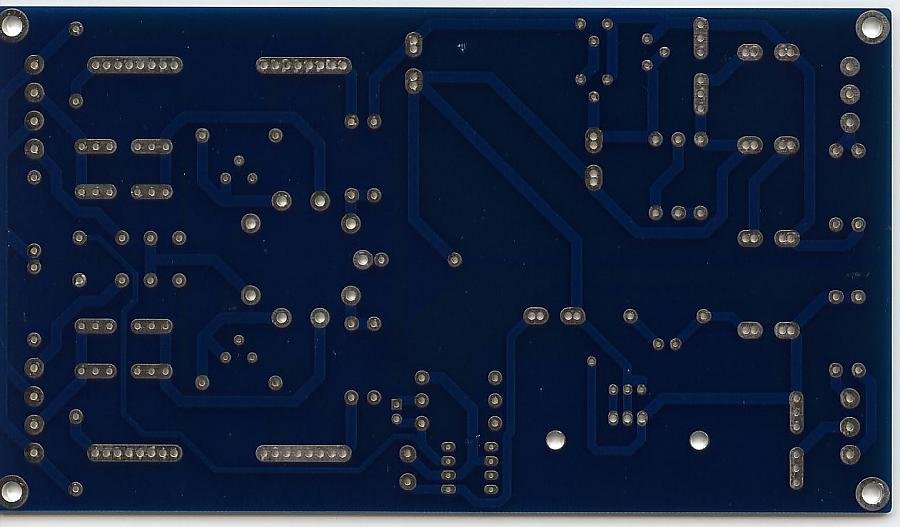

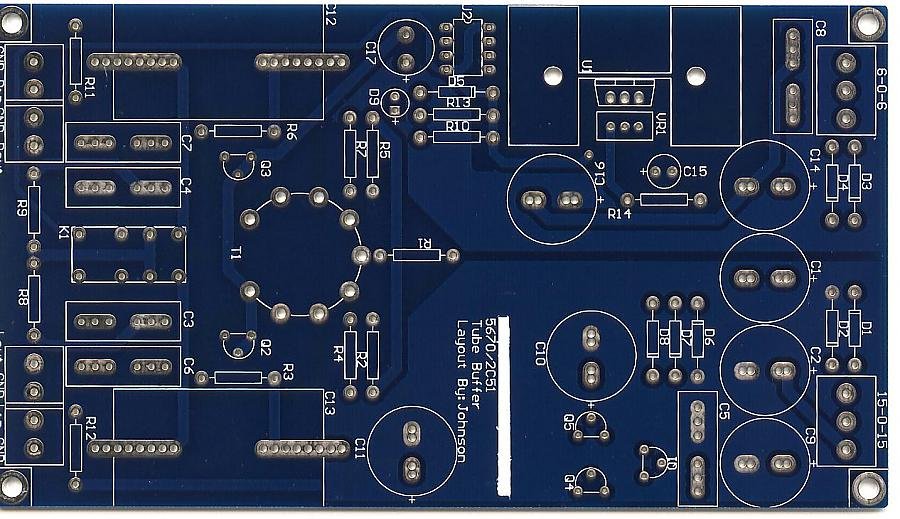

Ήρθε το λαμπάτο buffer.Πολύ καλά υλικά,άριστη πλακέτα.
http://www.analogmetric.com/store/goods.php?id=88



[vasilis11]

Αντε να το φτιαξεις να μας πεις εντυπωσεις



[Τσαμπάζης Νικόλαος]

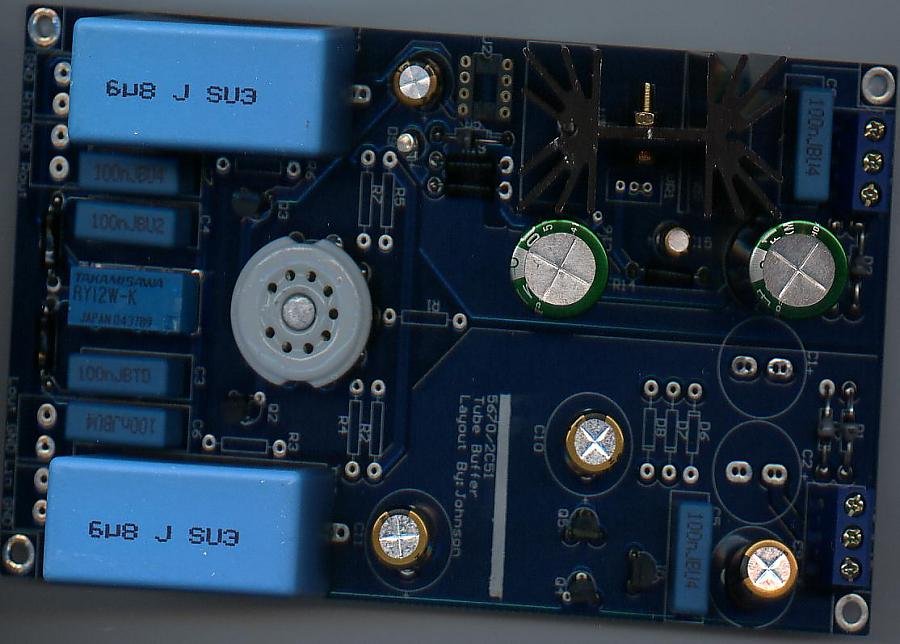

Σιγά-σιγά προχωράει η πλακέτα. Πολύ ωραία και ευχάριστη κατασκευή.



[Τσαμπάζης Νικόλαος]

Μετά από την χθεσινή πρόχειρη ακρόαση το buffer φαίνεται να έχει πρόβλημα.Παίζει μουσική αλλά έχει θόρυβο αρκετό και ακούγονται και κάτι χρατσ-χρουτσ.Βέβαια αποσυνδέθηκε αμέσως και ξαναπάει στο εργαστήριο για έλεγχο.



[Morfeas]

Νίκο, έφυγε απ το εργαστήριο χωρίς προβλήματα και τα απέκτησε στον δρόμο;



[Γ. ΚΟΥΛΗΣ]

Θέλω να αλλάξω το Λαμπάτο buffer στην έξοδο του cd-player με κάτι καλύτερο από αυτό που έχει.Θέλω να κάνει και αναστροφή φάσης γιατί το dac που έχει ο μηχανισμός (cd-pro2lf)βγάζει ανεστραμμένο το σήμα.Βέβαια θέλω να έχει μηδενικό κέρδος και χαμηλή αντίσταση εξόδου για να οδηγήσω το προενισχυτή με τους opa627.Αυτή την στιγμή παίζει με το buffer με το παρακάτω σχηματικό.

Πρίν το αντικαταστήσεις θα σου έλεγα να δοκιμάσεις τα παρακάτω:
1. Άλλαξε τους c12-c13 & c14, c15 με καλύτερους (Εγώ θα δοκίμαζα Solen Tin Foil)
2. Άλλαξε τήν R10-R11 με καλής ποιότητας choke.
Κατα τα άλλα το στάδιο είναι καλό ως σχεδίαση.
