[songless_bird]

Η κοπή K/Π 8mm με ένα πέρασμα είναι καλός δείκτης για τις δυνατότητες του νέου laser engraver/cutter.
Θυμάσαι μήπως τί ποσοστό (%) της ισχύος χρησιμοποίησες για τις κοπές αυτές και ποια ταχύτητα;

Η sculpfun δίνει κάποιες ενδεικτικές ρυθμίσεις, αλλά με δοκιμές σε δικά σου ξύλα θα βρεις τις κατάλληλες

Machine Details

S9 S30 S10/S30 PRO S30 PRO MAX Material Name Thickness(mm) Processing Power(%) / Speed(mm/s) / Pass Plywood 3MM Cutting 300mm/min 2 passes power 100% Plywood 6MM Cutting 300mm/min 4 passes power 100% Plywood 10MM Cutting / Plywood / Engravin 3000mm/min power 43% Basswood 3MM Cutting 300mm/min 2...

sculpfun.com



[zerlan]

To κοντρα πλακε λευκας δεν εχει την σκληροτητα του κ/π σημυδα. και κοβεται ευκολοτερα στον laser.

Εχοντας αυτα κατα νου, στην συγκεκριμενη περιπτωση χρησιμοποιηθηκε το 100% της δυναμης και μια πολυ χαμηλη ταχυτητα της ταξης των 100mm/m.
Πιο χαμηλη ταχητητα απο αυτη των 100mm/m σε πληρη ισχυ, κινδυνευει να καψει το ξυλο καθως το laser κινειται παααρα πολυ αργα.

To poplar κόβεται πράγματι ευκολότερα λόγω μικρότερης πυκνότητας σε σχέση με άλλα είδη αντικολλητής ξυλείας, αλλά τα 8mm φανερώνουν ένα πολύ ικανοποιητικό depth of field για laser cutter αυτής της κατηγορίας. Είναι ένα από τα στοιχεία που προβάλλει η sculpfun ως δυνατό σημείο.

Η sculpfun δίνει κάποιες ενδεικτικές ρυθμίσεις, αλλά με δοκιμές σε δικά σου ξύλα θα βρεις τις κατάλληλες

Machine Details

S9 S30 S10/S30 PRO S30 PRO MAX Material Name Thickness(mm) Processing Power(%) / Speed(mm/s) / Pass Plywood 3MM Cutting 300mm/min 2 passes power 100% Plywood 6MM Cutting 300mm/min 4 passes power 100% Plywood 10MM Cutting / Plywood / Engravin 3000mm/min power 43% Basswood 3MM Cutting 300mm/min 2...

sculpfun.com

Δεν έχω το sculpfun, αλλά επειδή οι τυπικές ρυθμίσεις που δίνει η εκάστοτε εταιρεία για τα μηχανήματά της, μπορεί να μην επαληθευτούν στην πράξη, οι δοκιμές από χρήστες έχουν τη δική τους αξία. Ιδιαίτερα όταν προκύπτουν κατά την πρώτη επαφή με τον cutter, χωρίς να έχει βρεθεί το ιδανικό σημείο εστίασης ή ο καταλληλότερος συνδυασμός ταχύτητας/ισχύος.

Δεν έχω δοκιμάσει κοπή σε 8άρι Κ/Π, οπότε σε προηγούμενες εργασίες ο TS2 απλά έχει αποδείξει τη δυνατότητα να κόψει 4άρι poplar με ένα γρήγορο autofocus, 1 πέρασμα, 80% ισχύ και 150mm/min ταχύτητα. Ένα από τα στοιχεία που αυξάνουν την ευχρηστία του TS2 είναι το εξαιρετικό σύστημα εστίασης, καθώς το autofocus επιτρέπει γρήγορο και απομακρυσμένο έλεγχο, αλλά και η χειροκίνητη ρύθμιση είναι σαφώς ταχύτερη από τους περισσότερους engravers παρόμοιας κατηγορίας. Παράλληλα είναι εύκολο αν βρει κανείς το κατάλληλο σημείο εστίασης για υλικά που χρησιμοποιεί συχνά, να δημιουργήσει νέα buttons με λίγες γραμμές κώδικα στο LaserGRBL, ώστε η εστίαση να γίνεται αυτόματα και κατ' επιλογή.



[Χιωτης]

Mεγαλη δουλεια η αυτοματη εστιαση!

Το αμεσως καλυτερο ειναι η σταθερη εστιαση με τη χρηση αποστατη, αλλα ειναι μια μικρη ταλαιπωρια να ρυθμιζεις καθε φορα το λεϊζερ με τις δυο βιδες που το συγκρατουν. Ασε που μπορει να ξεχασεις να ξανα εστιασεις οταν αλλαζεις το ειδος και το παχος του ξυλου.

Μεγαλη πικρα ομως η ρυθμιση εστιασης γυρνωντας το δακτυλιδι του laser καθως ειναι αβολη, χρονοβορα και σχεδον ποτε δεν ειναι τελεια.



[zerlan]

To σύστημα autofocus είναι εφικτό να εγκατασταθεί ακόμα και σε συσκευές που δεν έχουν την κατάλληλη υποδομή, όμως θέλει αρκετή δουλειά. Στο παράδειγμα η δοκιμή έχει γίνει σε sculpfun S6 και το παρουσιάζουν σε video.

To view this content we will need your consent to set third party cookies.
For more detailed information, see our cookies page.

Accept third party cookies



[songless_bird]

Επιπλέον βάρος/μαζα στην κεφαλή και χάσιμο οφελιμης επιφάνειας. θέλει ακομη ένα βηματικο μοτέρ και ραγα με ρουλεμαν και ντιζα. Μιλάμε για 50€ κόστος επιπλέον το λιγότερο.
Thanks but no thanks.
Ίσως σχεδιάσω ένα lifting μηχανισμό με απλή αντιζα m6 και με μηχανισμό που να είναι από πίσω για να μην χανεται οφελιμη επιφάνεια.



[songless_bird]

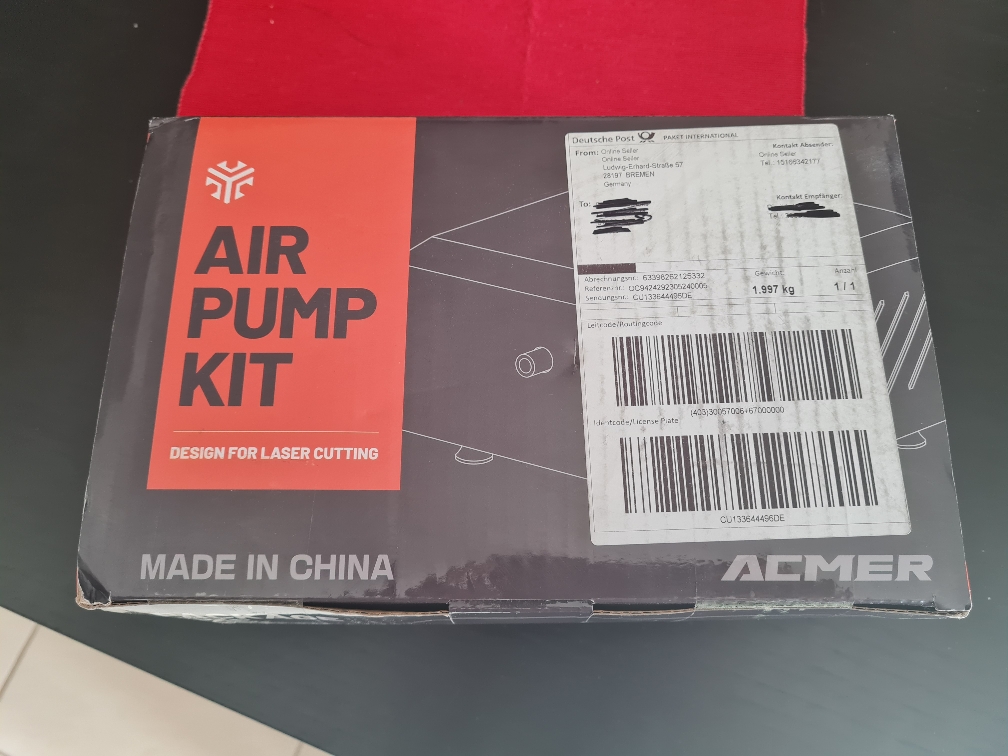

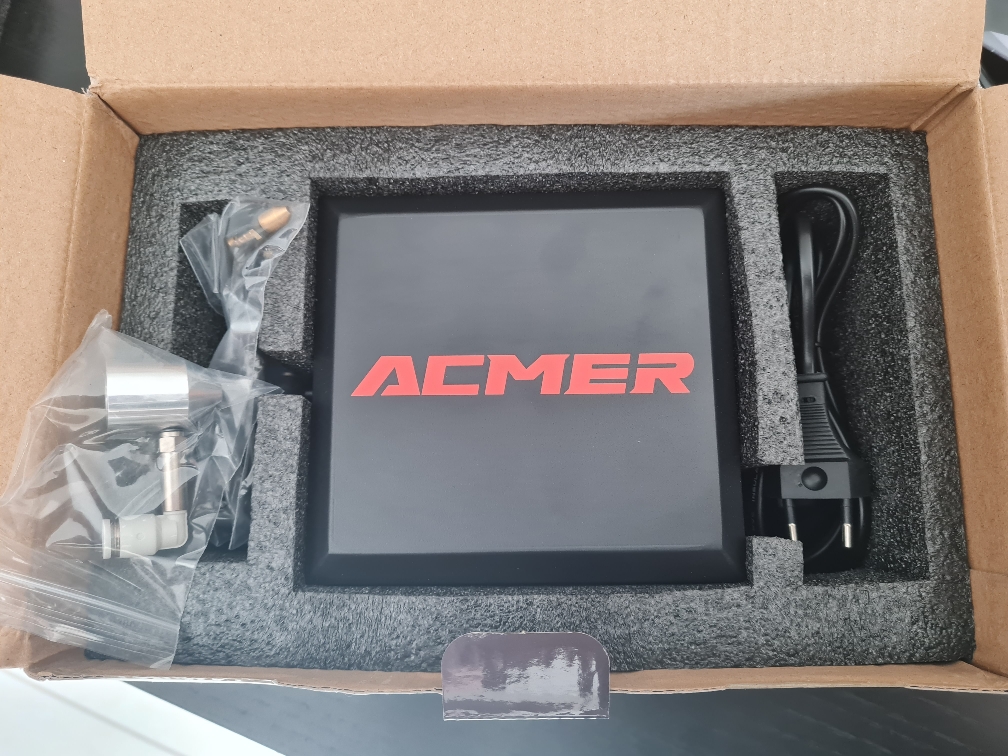

Παραλαβή πριν λίγο

Παρά κάτι 2 κιλά.
Έκανε 10 μέρες να έρθει. Θα έκανε και παραπάνω λόγω speedex αλλά πήγα και το πήρα.

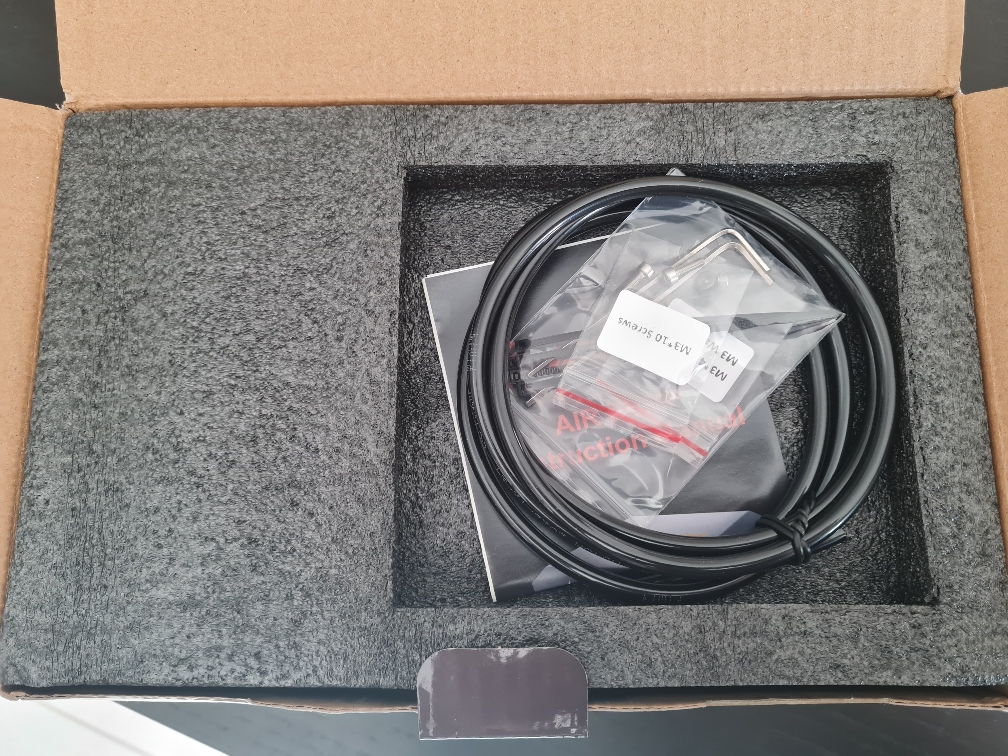

Πλήρες πακετάκι για 18.53€

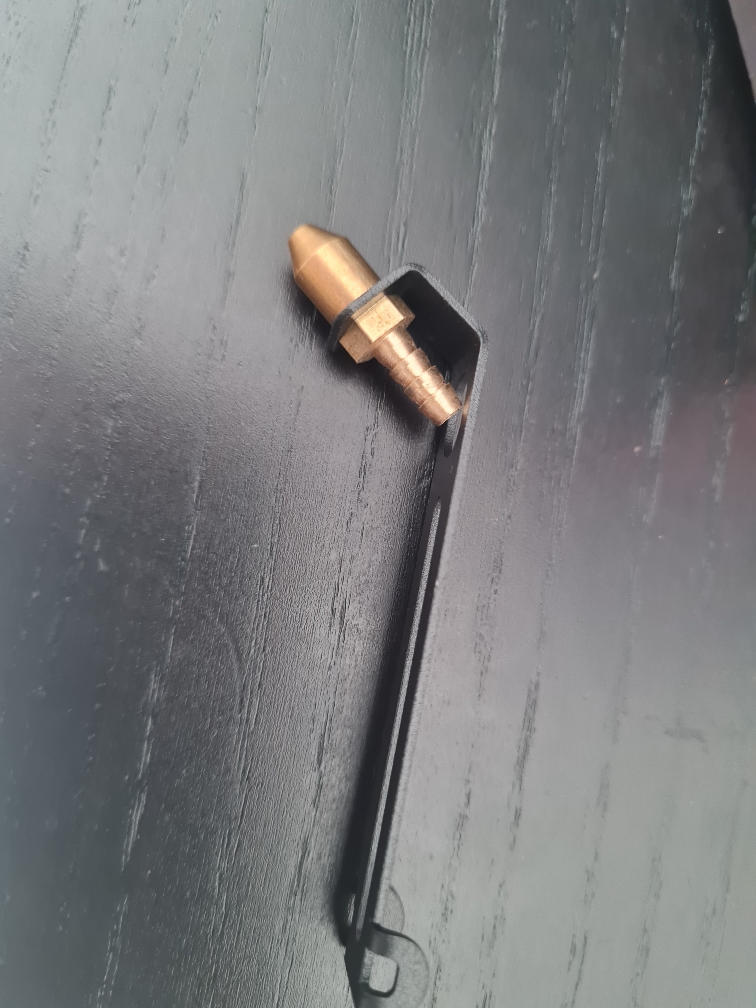

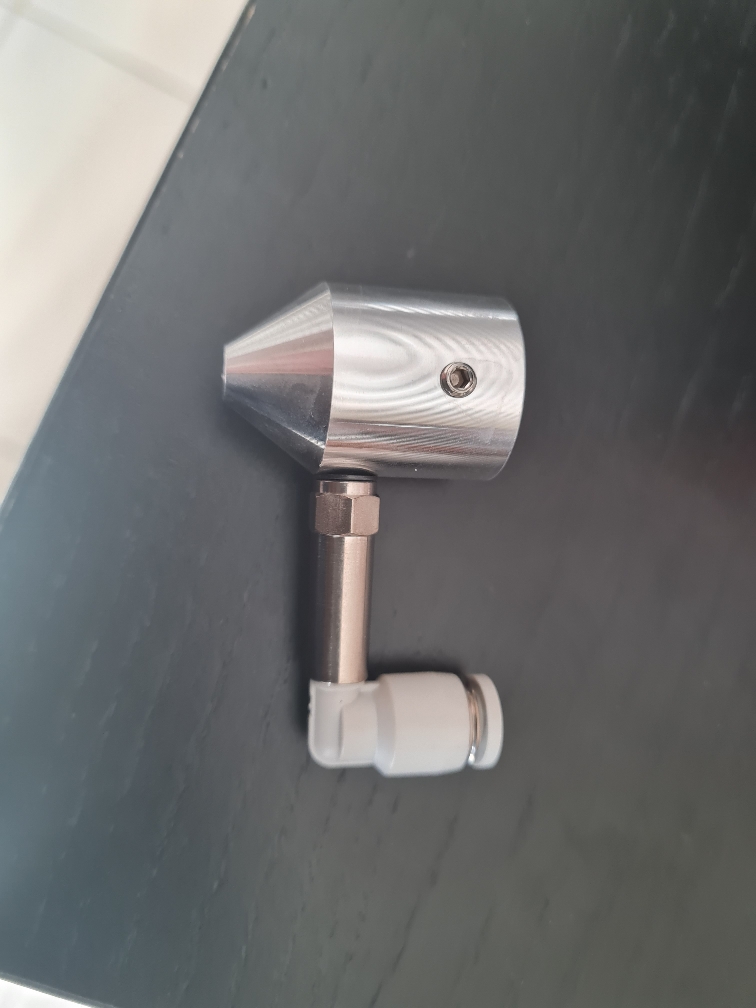

Εχει μέσα δύο τύπους air assist . Μου φαίνεται θα κάνω πατέντα με τον εκτυπωτή για να βάλω το αλουμινένιο και οχι το άλλο από τα πλαγια .

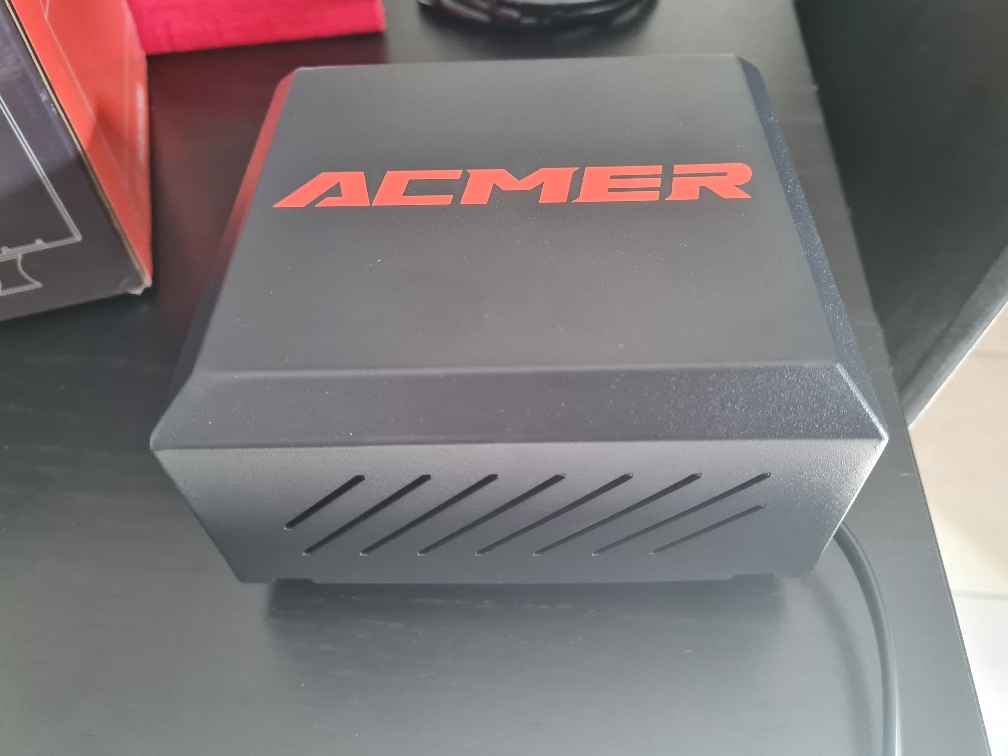

Η τρόμπα μεταλλικη και βαριά. Πρέπει να ειναι πανω απο 1.8 κιλα. Στο μέγιστο όμως δεν νομίζω να βγάζει μόνο 40 dB. Θα τη μετρήσω αργότερα με το κινητό.
Αν προλάβω θα κάνω δοκιμές αύριο αφού εκτυπώσω ανταπτορα.

Αν κρίνω από την ποιότητα της τρόμπας περιμένω και το rotary να έχει την ίδια ποιότητα.



[Χιωτης]

Yπαρχει καποια βιβλιοθηκη με σχεδια στο ιντερνετ για laser cutters οπως υπαρχει πχ. το Thinginverse για τους 3D printers?

Aν και βλεπω οτι ειναι σχετικα ευκολο να μετατρεψεις μια φωτογραφια σε vector file για κοπη, με την εντολη Trace που υπαρχει στο Lightburn.



[nikfor]

Yπαρχει καποια βιβλιοθηκη με σχεδια στο ιντερνετ για laser cutters οπως υπαρχει πχ. το Thinginverse για τους 3D printers?

Aν και βλεπω οτι ειναι σχετικα ευκολο να μετατρεψεις μια φωτογραφια σε vector file για κοπη, με την εντολη Trace που υπαρχει στο Lightburn.

Εγώ χρησιμοποιώ αυτή την αναζήτηση στο vecteezy και βρίσκω άπειρα πράγματα



[Babis K.]

Δοκίμασε το 3axis



[enduras1]

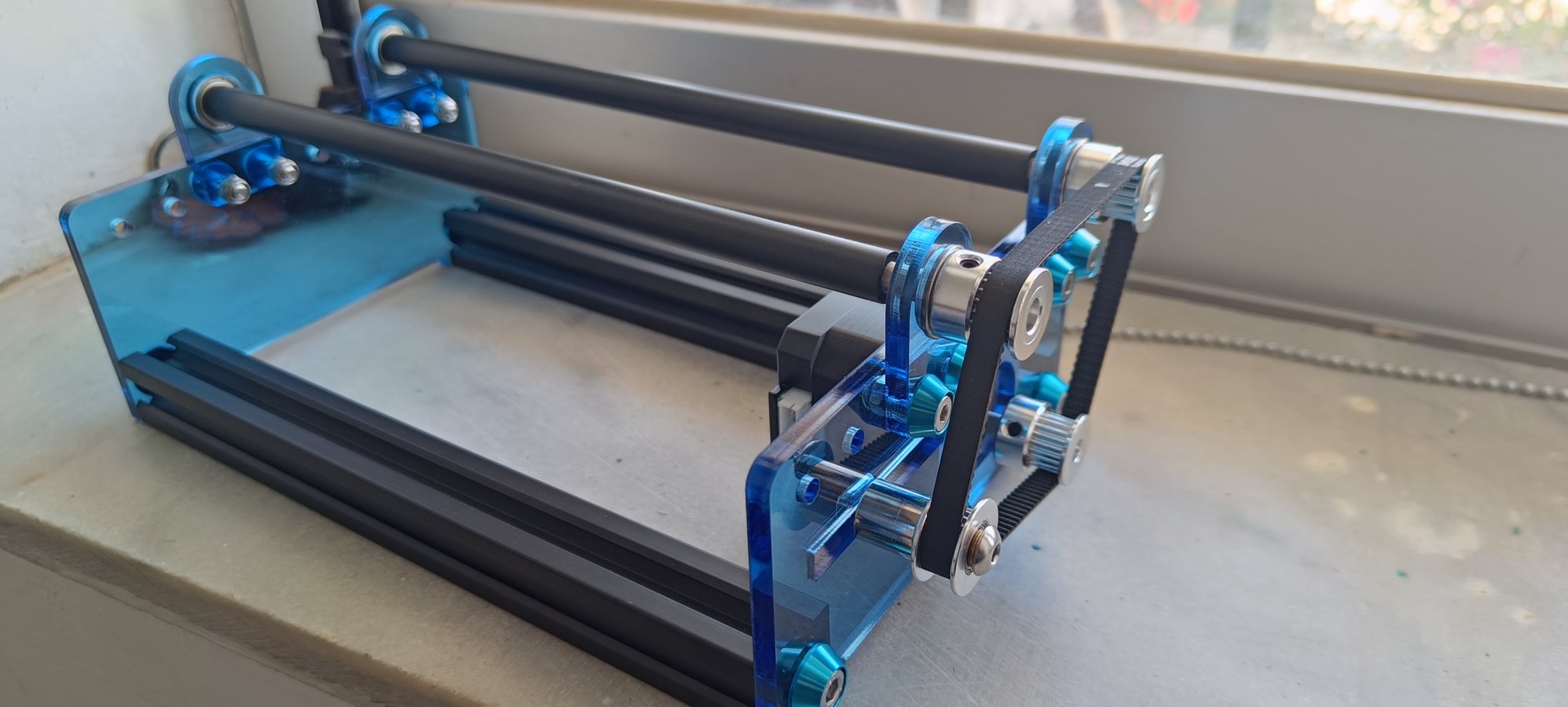

Ένα πολύ ευχάριστο τεταρτακι πέρασε σήμερα το πρωί με την συναρμολόγηση του περιστροφικού εξαρτήματος.



[Χιωτης]

Τεταρτακι?

Ετοιμο ηταν οπως το βλεπουμε και απλα εσυ το εβγαλες απο την συσκευασια, εβαλες τα λαστιχακια και το τοποθετησες εκει?



[tonal]

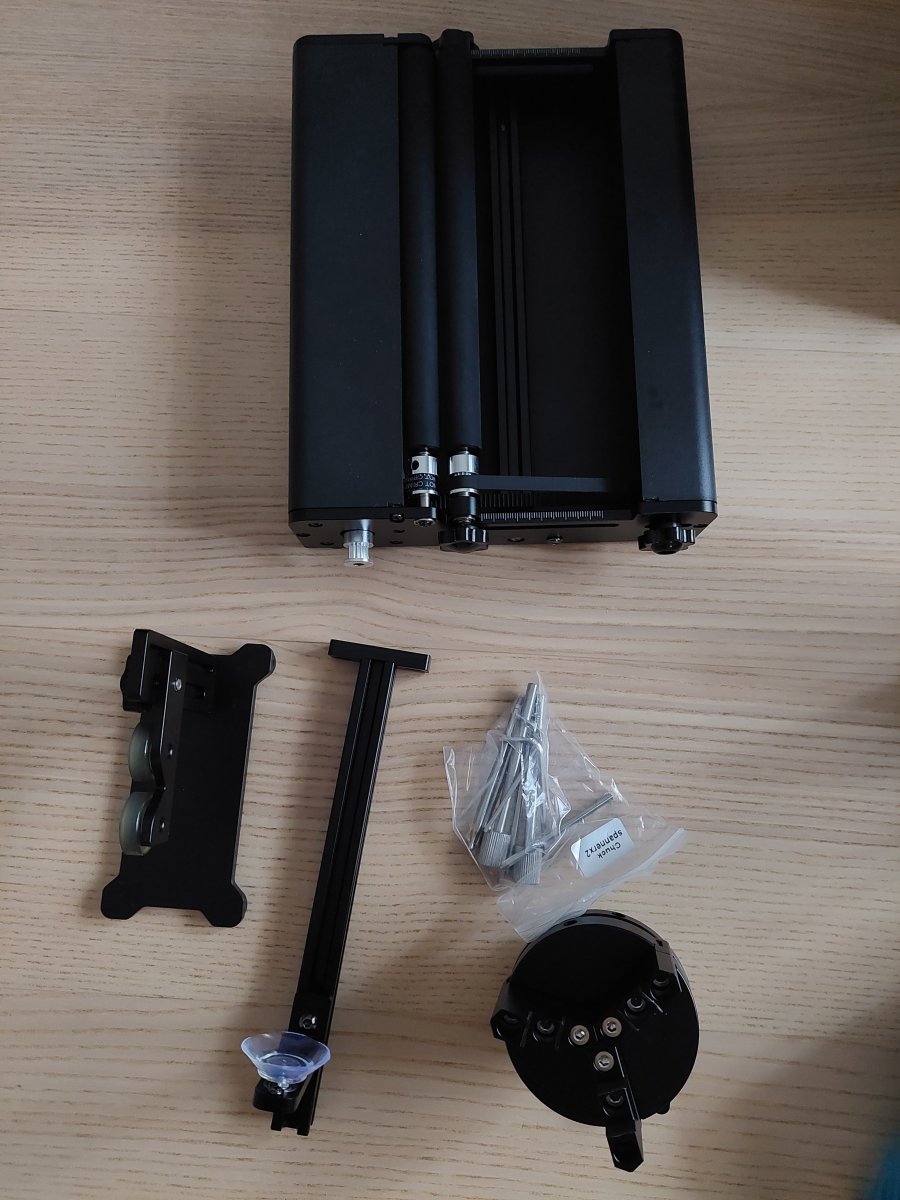

Αυτό ήταν έτοιμο:



[Babis K.]

Ποιό είναι αυτό;



[songless_bird]

Ποιό είναι αυτό;

Το καλο... https://www.banggood.com/Geekcreit-...?p=WZ271487420412017019&cur_warehouse=CN&ID=0

Το ειχε με κουπονι 45-50€



[Babis K.]

Τυχεροί όσοι τα πρόλαβαν!
Εγώ περιμένω της Acmer που κι αυτό δεν το πρόλαβα όταν ήταν στα 18 € περίπου.



[songless_bird]

Τυχεροί όσοι τα πρόλαβαν!
Εγώ περιμένω της Acmer που κι αυτό δεν το πρόλαβα όταν ήταν στα 18 € περίπου.

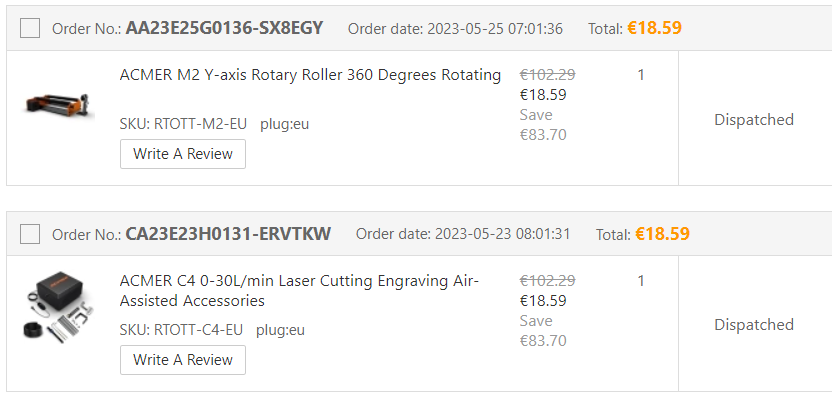

Εγω πηρα της acmer στα 18



[Babis K.]

Εγω πηρα της acmer στα 18

Εγώ είμαι λεφτάς… τους έδωσα τα 18€ κι άλλα 30€ πουρμπουάρ…



[songless_bird]

Προλαβα και τις δυο προσφορες. Χτες πηρα μηνυμα οτι ηρθε ελλαδα και το rotary. Αναμενω ποιοτητα αναλογη της τρομπας.



[Χιωτης]

Θα μου το νοικιαζεις (δωρεαν ει δυνατον) για να

Εγώ είμαι λεφτάς… τους έδωσα τα 18€ κι άλλα 30€ πουρμπουάρ…

Οταν με το καλο σου ερθει, θα μου το δανειζεις (δωρεαν ει δυνατον) να χαραζω πραματα σε στυλο?
Μεχρι να βρω πατεντα να μικρυνει το κενο (απο 20μμ σε 4-5μμ) στο τσιπικο roller που πηραμε οι αλλοι?



[songless_bird]

Θα μου το νοικιαζεις (δωρεαν ει δυνατον) για να

Οταν με το καλο σου ερθει, θα μου το δανειζεις (δωρεαν ει δυνατον) να χαραζω πραματα σε στυλο?
Μεχρι να βρω πατεντα να μικρυνει το κενο (απο 20μμ σε 4-5μμ) στο τσιπικο roller που πηραμε οι αλλοι?

Αυτό είναι κάτι που με έχει απασχολήσει αλλά αν δεν πάρω στα χέρια μου ένα να δω πως δουλεύει δεν μπορώ να πω σίγουρα τι μετατροπή θα θέλει.
Πχ η αύξηση της διαμέτρου των ρολερς ώστε να μειωθεί η απόσταση τους θα εχει επίπτωση στην "αποσταση" που θα νομίζει ότι έχει διανύσει το laser. Εκεί ίσως θέλει ανάλογη αύξηση στα δόντια που πατάει ο ιμάντας στα ρολερς . Έχω μια υποψία ότι η διαμετρος των ρολερς είναι ανάλογη της διαμέτρου των pulley . . Οποτε μια ανάλογη μετατροπή στα rollers θελει και αντικατάσταση των pulleys https://grobotronics.com/mechanics-and-wheels/pulleys-and-belts/pulleys/
