Σημερα μου ηρθαν ολα τα υλικα οποτε ξεκιναω. Τελικα αν και πηρα την πλακετιτσα που αναφερω πιο πανω, αλλαξα ελαφρως ροτα και τελικα θα φτιαξω μια παραλλαγη του που αποτελειται απο δυο επιπλεον πλακετες για την ρυθμιση της εμπεδησης συμφωνα με τις αναγκες μου. Τωρα αν θα μπει μπαφέρ ειναι αλλο θεμα και ακομα δεν εχω καταληξει (αν και ζαχαρωνω το λαμπατο του diyhifisupply που εχει ο supersonic)...φωτο και εντυπωσεις ελπιζω συντομα
Προ με lightspeed attenuator
- Thread starter tsip
- Start date

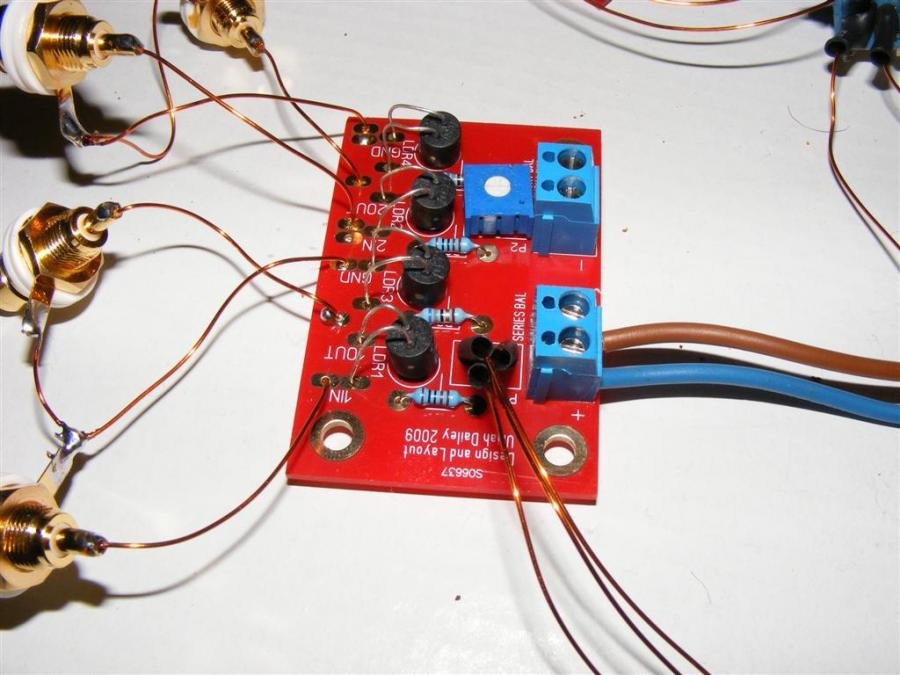

εχει πολυ ενδιαφερον η ιστορια...με παιδεψε λιγο λογω δυο ατυχιων αλλα αφου δεν εκαψα τις ldr παλυ καλα. Το κιτακι ερχετε σε 3 πλακετες, οι δυο ειναι τα τροφοδοτικα, ενα για το ζευγος των σε σειρα ldr και ενα για το ζευγος διακλαδωσης και η τριτη ειναι η πλακετα ελεγχου που καθονται τα ldr και εχουμε τις εξοδους/εισοδους. Το χρησιμο με τα τροφοδοτικα ειναι οτι μπορεις να ρυθμισεις μεγιστη και ελαχιστη αντισταση των ldr και κατεπετκταση του ποντεσιομετρου. Επισης η πλακετα ελεχγου επιτεπει το επιπλεον ματσταρισμα των ldr ανα καναλι. Το λινκ του τυπακου που τα πουλαει ειναι αυτο http://www.buildanamp.com/
εξυπηρετικος αν και οι οδηγιες του ηταν τουλαχιστον στην αρχη μπερδεμενες

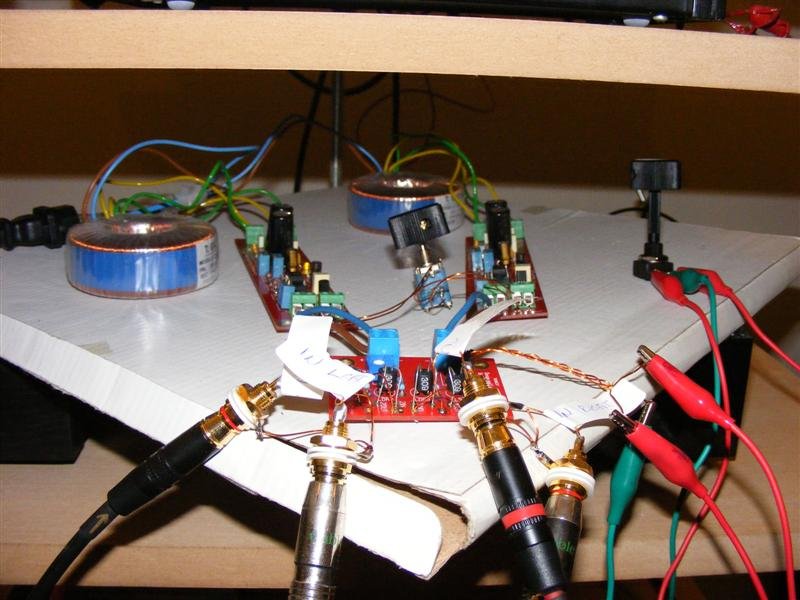

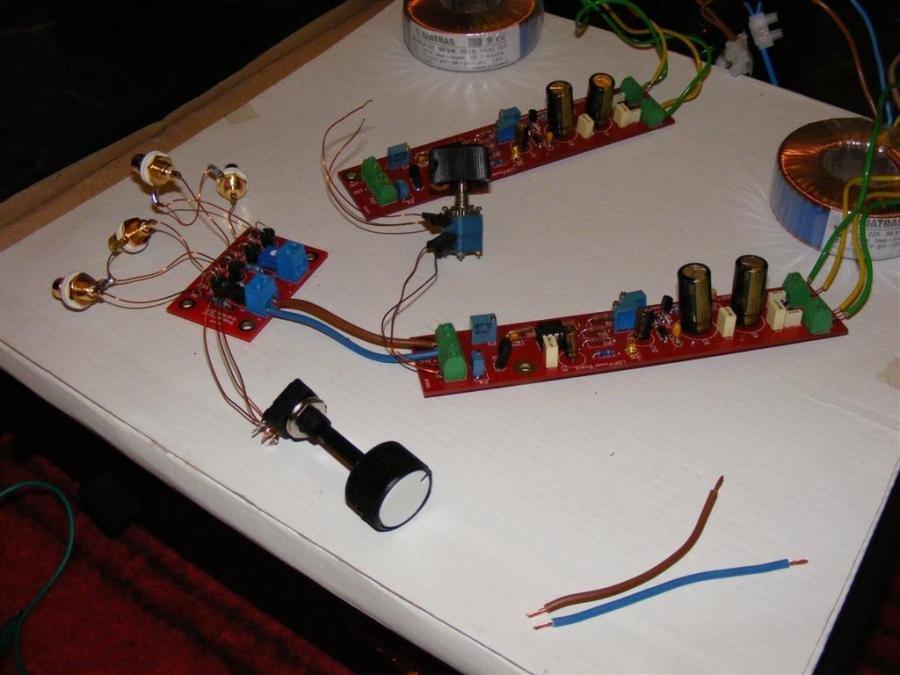

βαζω μερικες φωτο απο την κατασκευη και τις δοκιμες.
Προς το παρον και χωρις να το εχω σεταρει στο απολυτο, γιατι θελει ψαξιμο ακομη, ειναι οτι καλυτερο υπαρχει στο συστημα. Διαφανεια και οδηγηση που δεν ειχα ξαναδει, σιγουρα ειναι ενα εξαιρετικο ποντεσιομετρο. Θα υπαρχει και συνεχεια....εχει παρα πολυ ψωμι
εξυπηρετικος αν και οι οδηγιες του ηταν τουλαχιστον στην αρχη μπερδεμενες
βαζω μερικες φωτο απο την κατασκευη και τις δοκιμες.
Προς το παρον και χωρις να το εχω σεταρει στο απολυτο, γιατι θελει ψαξιμο ακομη, ειναι οτι καλυτερο υπαρχει στο συστημα. Διαφανεια και οδηγηση που δεν ειχα ξαναδει, σιγουρα ειναι ενα εξαιρετικο ποντεσιομετρο. Θα υπαρχει και συνεχεια....εχει παρα πολυ ψωμι
Attachments
Στέλιος Π.
Supreme Member
Μια χαρα, καλο ακουγεται.
Μια ερωτηση μονο, το μαυρο ποτ ειναι αυτο που ρυμιζει το volume, το μπλε που κουμπωνει στα τροφοδοτικα τι κανει;
Μια ερωτηση μονο, το μαυρο ποτ ειναι αυτο που ρυμιζει το volume, το μπλε που κουμπωνει στα τροφοδοτικα τι κανει;
Το μαυρο ποτ ειναι 5κ και ρυθμιζει την αντισταση των LDR σε σειρα. Ουσιαστικα ειναι ενα balance με το οποιο μπορεις να ματσαρεις επιπλεον τις αντιστασεις των δυο ldr. Αν προσεξεις για τις shunt ldr, για αυτον τον σκοπο υπαρχει ενα τριμερακι 200r. To μπλε pot ειναι 10κ και αυτο ειναι ουσιαστικα το volume, απο εκει ρυθμιζεις την ενταση

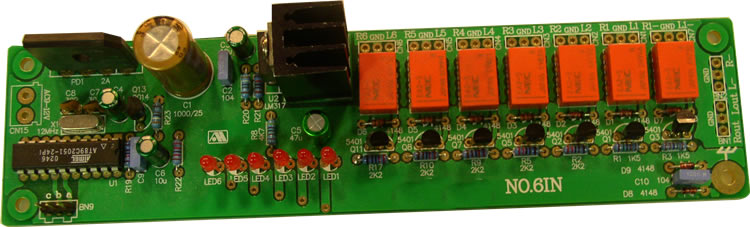

χθες μου ηρθε αυτο (σορρυ stelakis αλλα ηταν φτηνο το ατιμο), επιλογεας εξι εισοδων + 1 xlr αν χρειαστει. Ερχετε με ενα ποτ για την επιλογη των εισοδων που δεν εχει θέσεις. Καταρχην να πω οτι ειναι πολυ καλη σαν κατασκευη, η πιο βαρια πλακετα που εχω πιασει, με παχιες μεγαλες πιστες, αρκετες στρωσεις και πολυ καλα υλικα.
Επειδη ομως δεν εχει καποιες οδηγιες ή σχηματικο ως ασχετος εχω τις εξης αμφιβολιες:
1. το συνδεω με ενα απο 12v ζευγαρια του τοροειδη + και -. Το αλλο ζευγαρι θα μεινει εκτος, σωστα?
2. κατω απο τα led εχει 6 εισοδους, αυτες για ποιο λογο υπαρχουν?
3. Η εισοδος για το ποτ ειναι κατω αριστερα (ΒΝ9) και εχει τα χαρακτηριστικα CBA, να υποθεσω οτι ειναι κατα σειρα +,-,γη?
Τελος αντι του ποτ που ηρθε θα ηθελα να δοκιμασω και αυτο
εχει σε καθε οροφο μια μονιμη συνδεση και 8 κατ επιλογη (οι στροφες τερματιζουν στην ογδοη). Αν συνδεσω μονιμα το +, το - κατ επιλογη και στο δευτερο οροφο συνδεω μονιμα την γη και τις θεσεις μεταξυ τους ειναι οκ?
Βεβαια κατι δεν μου παει καλα γιατι εχω την εντυπωση οτι ο επιλογεας δουλευει περισσοτερο σαν dpdt διακοπτης αφου μαλλον οταν θα φτανεις στο 6 με θα σε πηγαινει στο 1, αρα δεν εχει νοημα να βαλω τον δικο μου διακοπτη με τις θεσεις...Τα λεω καλα?
να υποθεσω οτι οι υποδοχες μπροστα απο τα led ειναι για περιστροφικο επιλογεα οπως αυτος που εχω? Πως να συνδεσω με τα πινακια που εχει η πλακετα για τον επιλογεα?
:FSGSFGS4:
Το δικο του ποτ δεν μου αρεσει γιατι δεν εχει θεσεις και με χαλαει να μην κολλαει ο επιλογεας στην εισοδο που επιλεγω
:FSGSFGS4:
Το δικο του ποτ δεν μου αρεσει γιατι δεν εχει θεσεις και με χαλαει να μην κολλαει ο επιλογεας στην εισοδο που επιλεγω

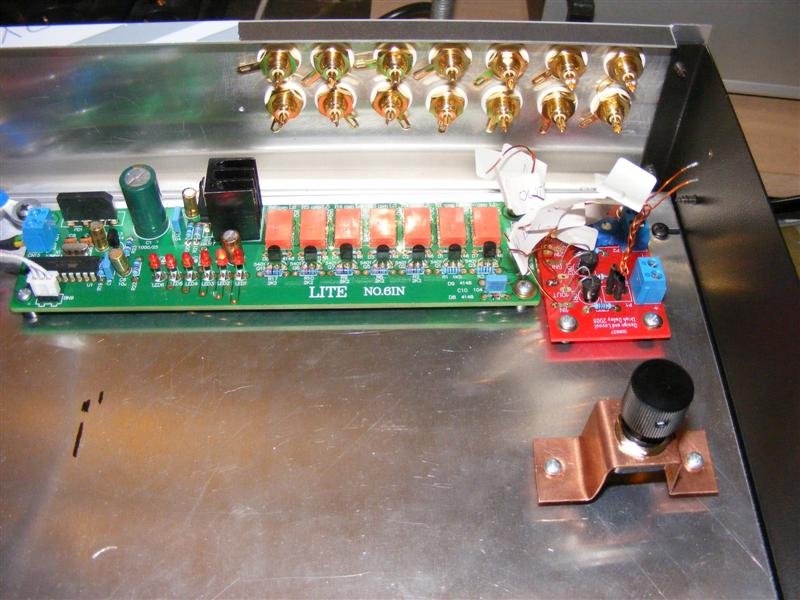

λοιπον εχουν τακτοποιηθει σχεδον ολα στο κουτι, και το βραδυ θα μπουν στο ρευμα για το πρωτο τεστ ετσι ωστε να δω πως δουλευει και ο επιλογέας. Μια ερωτηση, τα δυο τροφοδοτικα των ldr εχουν συνδεθει με ενα 2χ12 τοροειδη και ο επιλογεας που παιρνει 12v εχει συνδεθει με δευτερο 2χ12 τοροειδη. Τα καλωδια του δευτερευοντος που περισσεύουν στον τοροειδη του επιλογέα τα συνδεω μαζι (δηλ 0v) και στην γη ή τα αφηνω στον "αερα"?
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737

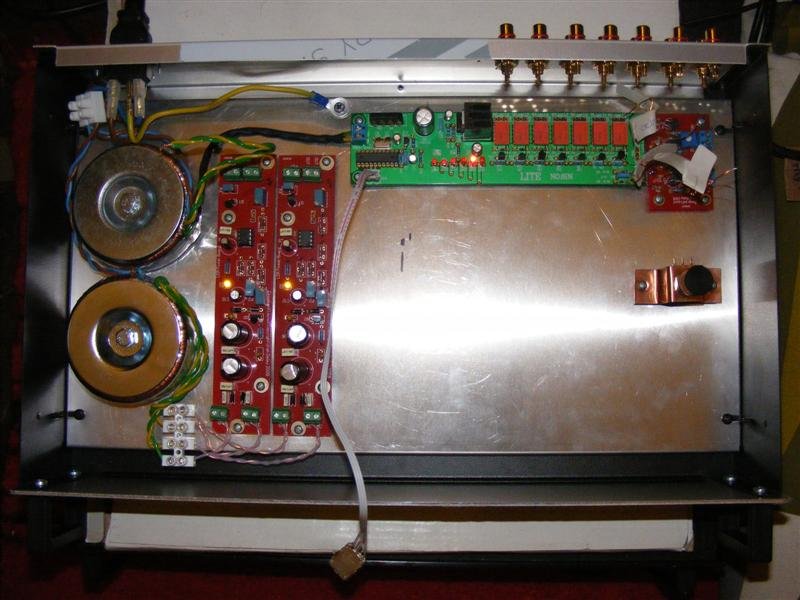

μαλλον οχι, Βαζω μερικες φωτο και θα εκτιμουσα καθε βοηθεια σε αυτο που ρωτησα. Λιγη βοηθεια στους πρωταριδες ρε παιδες...

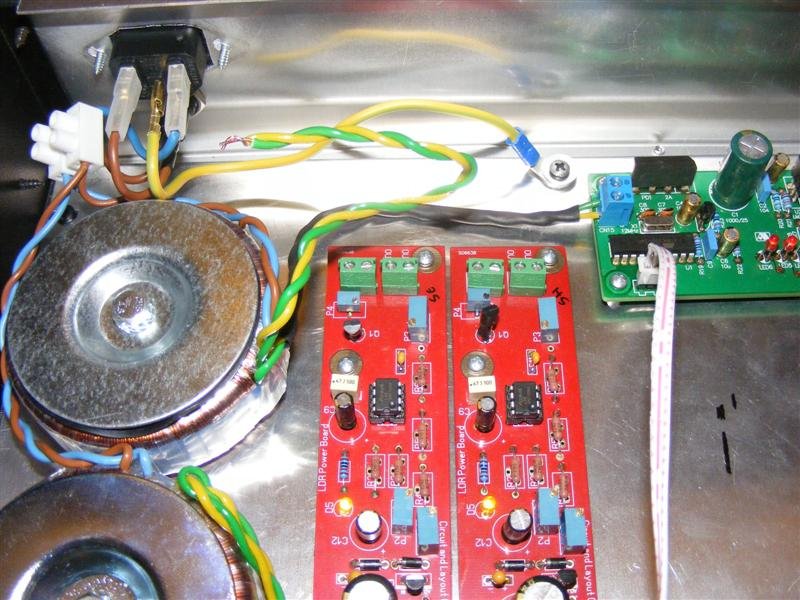

Σημειωτεον το αναψα με το 0v στον αερα οπως στην φωτο και φαινεται να δουλευει οκ...ηχο δεν εχω συνδεσει ακομα
εχει πολυ δουλεια ακομα αλλα με φτιαχνει πολυ αυτη η κατασκευη, την απολαμβανω
Σημειωτεον το αναψα με το 0v στον αερα οπως στην φωτο και φαινεται να δουλευει οκ...ηχο δεν εχω συνδεσει ακομα
εχει πολυ δουλεια ακομα αλλα με φτιαχνει πολυ αυτη η κατασκευη, την απολαμβανω
Attachments
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Απάντηση: Re: Προ με lightspeed attenuator
τι ερωτήσεις είναι αυτές από έναν έμπειρο ντιούι;
:slapface:
Αύριο με τον κηδεμόνα σου!
τι ερωτήσεις είναι αυτές από έναν έμπειρο ντιούι;
:slapface:
Αύριο με τον κηδεμόνα σου!
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Απάντηση: Re: Προ με lightspeed attenuator
Ποιά 0 βόλτ; Από ότι βλέπω εσύ εκεί έχεις βραχυκυκλώσει το ένα δευτερεύον! :HTEHETH63:
Τόπες και τόκανες δηλαδή!
Ακόμα δεν κάηκε ο μ/σ;
Κλείστα γρήγορα και μόνωσε τις άκρες του τυλίγματος κίτρινο πράσινο μόνες τους και στον αέρα!
Ακόμα;.................:slapface:
Βαζω μερικες φωτο και θα εκτιμουσα καθε βοηθεια σε αυτο που ρωτησα. Λιγη βοηθεια στους πρωταριδες ρε παιδες...
Σημειωτεον το αναψα με το 0v στον αερα οπως στην φωτο και φαινεται να δουλευει οκ...ηχο δεν εχω συνδεσει ακομα
εχει πολυ δουλεια ακομα αλλα με φτιαχνει πολυ αυτη η κατασκευη, την απολαμβανω
Ποιά 0 βόλτ; Από ότι βλέπω εσύ εκεί έχεις βραχυκυκλώσει το ένα δευτερεύον! :HTEHETH63:
Τόπες και τόκανες δηλαδή!
Ακόμα δεν κάηκε ο μ/σ;
Κλείστα γρήγορα και μόνωσε τις άκρες του τυλίγματος κίτρινο πράσινο μόνες τους και στον αέρα!
Ακόμα;.................:slapface:
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Εκτός και αν τελικά χρησιμοποιείς 24 βολτ τροφοδοσία και έχεις ενώσει σε σειρά τα τυλίγματα.
Αλλά και πάλι 0 βόλτ δεν έχεις εκεί! :7SFGSFG:
Άρα στον αέρα όπως είναι αλλά μονωμένα γιατί εκεί έχεις 12 βόλτ.
Αλλά και πάλι 0 βόλτ δεν έχεις εκεί! :7SFGSFG:
Άρα στον αέρα όπως είναι αλλά μονωμένα γιατί εκεί έχεις 12 βόλτ.
Καλα εμπειρο δεν με λες, τα πρωτα βηματα κανω, μπουσουλαω ακομα...
που λες ο επιλογεας θελει 12v, μαλλον δεν φαινεται καλα αλλα ειναι σε σειρα το δευτερευον οποτε βγαζω 12 απο τον ενα συνδιασμο και 0v απ το αλλο. Αρα λοιπον τα αφηνω ενωμενα τα μονωνω και ειμαι οκ?
που λες ο επιλογεας θελει 12v, μαλλον δεν φαινεται καλα αλλα ειναι σε σειρα το δευτερευον οποτε βγαζω 12 απο τον ενα συνδιασμο και 0v απ το αλλο. Αρα λοιπον τα αφηνω ενωμενα τα μονωνω και ειμαι οκ?
Βαγγέλης Σ.
AVClub Addicted Member
- 20 June 2006
- 1,737
Τότε ο τοροιδής σου δεν είναι 2Χ12βολτ αλλά 2Χ6βόλτ
Βγάζεις 0 βόλτ ως προς τι; Δηλαδή που συνδέεις το πολύμετρο και μετράς;
Βγάζεις 0 βόλτ ως προς τι; Δηλαδή που συνδέεις το πολύμετρο και μετράς;
για να μην γινει κανενα στραπάτσο παλι, θα ηθελα τα φωτα σας για το πως θα συνδεσω ποτενσιόμετρο με επιλογέα
Το σχηματικο της πλακετας του ποντεσιομετρου ειναι αυτο
Το σχηματικο του επιλογεα ειναι αυτο και ειναι δυστυχως σε αθλια αναλυση, αλλα νομιζω πως οι γνώστες δεν εχετε προβλημα. Η πλακετα του επιλογεα εχει L out και R out, ενα αλλο που το λεει L- και R- , και επιπλεον των εξι εισοδων με ρελε εχει μια αλλη με ρελε που την ονομαζει L1- και R1- (αυτη ειναι για balanced?). Με ενδιαφερουν μονο unbalanced συνδεσεις.
Να υποθέσω οτι συνδεω το in του ποντεσιομετρου με το out του επιλογέα και το out του ποντεσιομετρου με το out ζευγος των rca του σασσι. Ειμαι σωστος?
Ευχαριστω και παλι παιδια
Το σχηματικο της πλακετας του ποντεσιομετρου ειναι αυτο
Το σχηματικο του επιλογεα ειναι αυτο και ειναι δυστυχως σε αθλια αναλυση, αλλα νομιζω πως οι γνώστες δεν εχετε προβλημα. Η πλακετα του επιλογεα εχει L out και R out, ενα αλλο που το λεει L- και R- , και επιπλεον των εξι εισοδων με ρελε εχει μια αλλη με ρελε που την ονομαζει L1- και R1- (αυτη ειναι για balanced?). Με ενδιαφερουν μονο unbalanced συνδεσεις.
Να υποθέσω οτι συνδεω το in του ποντεσιομετρου με το out του επιλογέα και το out του ποντεσιομετρου με το out ζευγος των rca του σασσι. Ειμαι σωστος?
Ευχαριστω και παλι παιδια
