Σαβράκι ! Sabre9023 & WM8804

Απάντηση: Re: Απάντηση: Σαβράκι ! Sabre9023 & WM8804

VaSiLiS-T said:
Αφου το έλυσες .. οκ

όταν κλείνεις και ανοιγεις laptop την βλέπει την καρτούλα ? γιατι ίσως να προκυψει προβλημα εκεί ..
Click to expand...

Χαχααχα, μεσα επεσες! Σημερα δεν την βλεπει... Εχθες ομως ειχα κανει καμια 10αρια restart και δεν ειχε προβλημα...
Γαμωτο, του επεσε βαρυ το παπλωμα και δε λεει να ξυπνησει... Τι να κανω? Θελει το (-) της USB μαλλον ή μια γειωση ε?

Απάντηση: Re: Απάντηση: Σαβράκι ! Sabre9023 & WM8804

eNeRGy said:
Χαχααχα, μεσα επεσες! Σημερα δεν την βλεπει... Εχθες ομως ειχα κανει καμια 10αρια restart και δεν ειχε προβλημα...
Γαμωτο, του επεσε βαρυ το παπλωμα και δε λεει να ξυπνησει... Τι να κανω? Θελει το (-) της USB μαλλον ή μια γειωση ε?
Click to expand...

Λαπ,ή ντεσκ χρησιμοποιείς;

Απάντηση: Re: Απάντηση: Σαβράκι ! Sabre9023 & WM8804

sokmav said:
Λαπ,ή ντεσκ χρησιμοποιείς;
Click to expand...

Intel NUC (wannabe desktop δηλαδη) :chinese:
Τροφοδοσια laptop εχει παντος, μικρο εξωτερικο τροφοδοτικο...

Απάντηση: Re: Απάντηση: Σαβράκι ! Sabre9023 & WM8804

eNeRGy said:
Intel NUC (wannabe desktop δηλαδη) :chinese:
Τροφοδοσια laptop εχει παντος, μικρο εξωτερικο τροφοδοτικο...
Click to expand...

Έμπλεξες μάλλον...
Καλά,χρυσά αυτά τα μικρά,αλλά το 90% των κατόχων περιγράφει παρόμοια προβλήματα...και το κακό είναι πως ακόμα λύσεις δεν έχουν εμφανιστεί.
Δοκίμασες αυτό που λέγαμε;

Απάντηση: Re: Σαβράκι ! Sabre9023 & WM8804

eNeRGy said:
Μιλας για αυτο...?
http://www.diyinhk.com/shop/audio-k...if-cm6631a-pcb-for-es9018-ak4399-pcm1794.html
Click to expand...

Ακριβώς, πολύ καλό άνευ θορύβων με απλή τροφοδοσία από usb.

Δημήτρης Δημητρακούδης said:
Εδώ είσαι... http://www.avclub.gr/forum/showthre...-(-6-ίντσες-με-ανάλυση-2560x1440-)?highlight=
Click to expand...

Άει γειά σου, ήδη έχει ξεκινήσει η υλοποίησή του. Προβλέπω ότι θα φορεθεί μαζί με το 9023 αρκετά...

Απάντηση: Re: Απάντηση: Σαβράκι ! Sabre9023 & WM8804

sokmav said:
Έμπλεξες μάλλον...
Καλά,χρυσά αυτά τα μικρά,αλλά το 90% των κατόχων περιγράφει παρόμοια προβλήματα...και το κακό είναι πως ακόμα λύσεις δεν έχουν εμφανιστεί.
Δοκίμασες αυτό που λέγαμε;
Click to expand...

Τι αλλο να εχω στο σαλονι, περασα απο 3 hand made htpc και ειναι μακραν η καλυτερη λυση...
Αν εννοεις το εξωτερικο τροφοδοτικο, οχι...

Απάντηση: Re: Απάντηση: Σαβράκι ! Sabre9023 & WM8804

eNeRGy said:
Τι αλλο να εχω στο σαλονι, περασα απο 3 hand made htpc και ειναι μακραν η καλυτερη λυση...
Αν εννοεις το εξωτερικο τροφοδοτικο, οχι...
Click to expand...

Τότε προσευχήσου να σου δώσει λύση.
Αλλιώς πας σε USB με απομόνωση και καθαρίζεις...

Re: Απάντηση: Re: Σαβράκι ! Sabre9023 & WM8804

Σήμερα έκανα μια δοκιμή σε breadboard για έναν επιλογέα εισόδων spdif με τα 74HCU04, 74HCT04 και 74HC251 απόλυτη επιτυχία. Με το 251 υπάρχει δυνατότητα να γίνει επιλογή μέχρι και οκτώ πηγών. Ανά τρείς πηγές χρειάζεται ένα 74HCU04 και για την έξοδο ένα 74HCT04. Όλα τα υλικά υπάρχουν στην Αθήνα (π.χ. Φανός, Grobotronics). Προφανώς υπάρχει η δυνατότητα χειρισμού του επιλογέα από Arduino και κατ´επέκταση με τηλεχειρισμό. Θα προσπαθήσω να το συναρμολογήσω σε μια διάτρητη πλακέτα να δω τι μέγεθος θα έχει, οπότε θα ανεβάσω και φωτογραφίες. Ίσως αν μπορεί κάποιος να βοηθήσει να γίνει υλικά επιφανειακής στήριξης για μείωση των διαστάσεων. Ακόμη με τα απαραίτητα μπορεί να έχουμε και απεικόνιση (π.χ. οθόνη, κλπ)

Απάντηση: Re: Απάντηση: Re: Σαβράκι ! Sabre9023 & WM8804

Peter52 said:
Σήμερα έκανα μια δοκιμή σε breadboard για έναν επιλογέα εισόδων spdif με τα 74HCU04, 74HCT04 και 74HC251 απόλυτη επιτυχία. Με το 251 υπάρχει δυνατότητα να γίνει επιλογή μέχρι και οκτώ πηγών. Ανά τρείς πηγές χρειάζεται ένα 74HCU04 και για την έξοδο ένα 74HCT04. Όλα τα υλικά υπάρχουν στην Αθήνα (π.χ. Φανός, Grobotronics). Προφανώς υπάρχει η δυνατότητα χειρισμού του επιλογέα από Arduino και κατ´επέκταση με τηλεχειρισμό. Θα προσπαθήσω να το συναρμολογήσω σε μια διάτρητη πλακέτα να δω τι μέγεθος θα έχει, οπότε θα ανεβάσω και φωτογραφίες. Ίσως αν μπορεί κάποιος να βοηθήσει να γίνει υλικά επιφανειακής στήριξης για μείωση των διαστάσεων. Ακόμη με τα απαραίτητα μπορεί να έχουμε και απεικόνιση (π.χ. οθόνη, κλπ)
Click to expand...

Πολύ ενδιαφέρον...ειδικά τα του τηλεχειρισμού και του να έχει κανείς τα ψηφιακά του μαζεμένα..
(Κάτι ξέρω που δεν αρχίζω κουτί...)

Re: Απάντηση: Re: Απάντηση: Re: Σαβράκι ! Sabre9023 & WM8804

Αν πρόκειται να δουλεύει μόνο με spdif, τότε θα μπορούσε να ενσωματωθεί σε ενανπροενισχυτή με pga2310 και ενδεχομένως με έναν ενισχυτή ακουστικών στο ίδιο κουτί και να έχουμε ένα ολοκληρωμένο κέντρο ελέγχου. Ίσως τώρα που υπάρχουν και μικρές οθόνες αφής να μην έχουμε και καθόλου κουμπιά στην πρόσοψη. Υπ' όψη ότι τον επιλογέα τον τροφοδότησα με ρεύμα από το σαβράκι.

Πέτρο όταν σχηματίσεις κάτι που θωρείς ότι είναι οκ .. πέμου να το αρχίσουμε σγα σγα .. να το πλακέτοσουμε και αμα μαζευτούμε κάμποσοι και αξίζει τον κόπο να την φτάξουμε όπως πρέπει

Βασίλη,

Σου στέλνω τα σχέδια που βρήκα και δοκίμασα. Παρόλο που ήταν φτιαγμένο σε breadboard με πρόχειρες τις εντολές αλλαγής κλείδωνε κανονικά και ακουγα κάθε φορα και διαφορετική πηγή. Το σύστημα έχει όπως βλέπεις δυνατότητα να επιλέγει μεχρι οκτώ πηγές.


Attachments

  • selector1.jpg
    124.6 KB · Views: 218
  • selector2.jpg
    228.3 KB · Views: 218
Last edited:
Βασίλη,

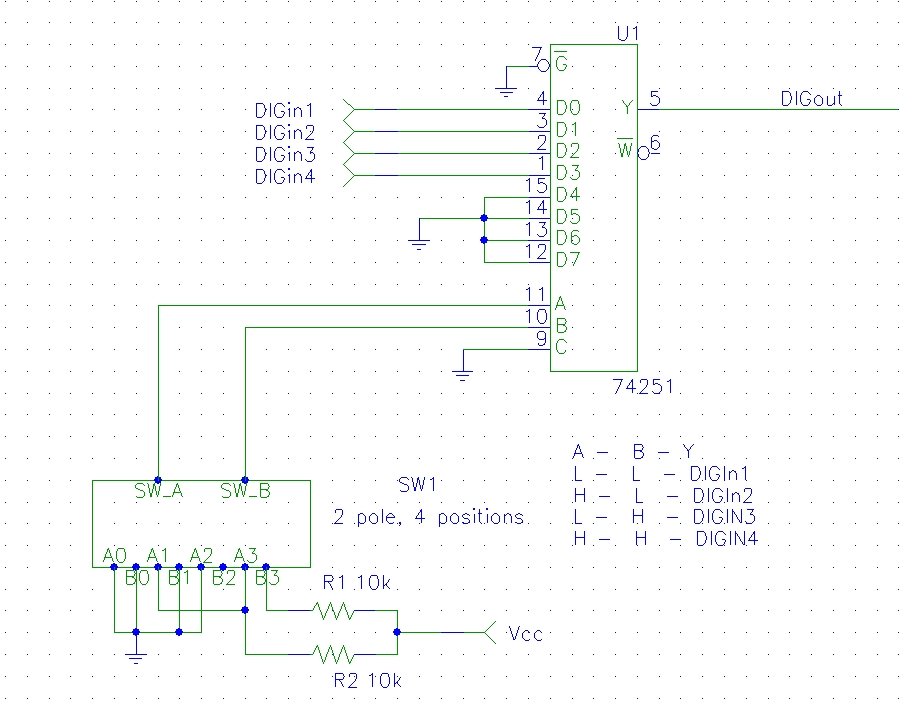

Αν σχεδιάσεις πλακέτα να υπολογίσεις τα ποδαράκια του 7, 9, 10, 11 (A, B, C και G) του 251 ότι θα καταλήγουν σε ακροδέκτες για να συνδεθεί με Arduino ή με συστημα διακοπτών όπως στο σχέδιο. Το πδαράκι 7 είναι για να οπλίζει την εκάστοτε σύνδεση.

βλέπω ότι πάμε να το κάνουμε υπερπαραγωγή όποτε θα σας γράψω και για το συγκριτικό sabre vs mf trivista

εδώ αρχίζουν τα ωραία οι διάφορες αμελητέες η πρώτη διάφορα είναι ότι το σαβρακι έχει την τάση να ακούγεται ποιο πίσω ενώ το mf ποιο μπροστά χωρίς να λέει και πολλά αυτό
το mf ακούγεται ίσως με περισσότερο όγκο και λέω ίσως γιατί ίσως πάλι το σαβρακι να είναι ποιο αναλυτικό έως χειρουργικό όποτε αφαιρεί την οποίο στρογγυλάδα ( ογκος;) του mf ίσως οφείλεται και στο γεγονός ότι το μφ έχει και λάμπες το ποιο αρέσει στον καθένα είναι απλά υποκειμενικό
από εκεί και πέρα υπήρξε μεγάλη δυσκολία στο να επιλέξουμε το καλύτερο και αυτό για έμενα βγάζει νικητή το sabre άσε που η διαφορά τιμής είναι εξωφρενική 150 το πολύ η σαβρα 1700 κάποτε ( 2007) το MF
Η μόνη απογοήτευση ήταν όταν το βάλαμε να παίξει χωρίς το βαθυπερατο φίλτρο εκεί μάλλον ξεκουρδίστηκε να μην πω χάθηκε ότι ωραίο είχε έλειπε το νεύρο η ζωντάνια και φυσικά ο όγκος

οπότε άμεσα κουτί αλλά αν είναι να παίξει και κάτι από τα παραπάνω μάλλον πάμε για μεγάλο κουτί πλέον

άλλο ένα μπράβο λοιπόν στον Βασίλη

τα συνοδα μηχανήματα ήταν

NELSON PASS BA-3
COUNTERPOINT SA 5000
SONY CDR W66
PROAC 3.8
ΚΑΛΩΔΙΑ VAN DEN HULL

Last edited:
To βαθυπερατό που αναφέρεις takis μάλλον αφορά στον πυκνωτή 4n7 στην έξοδο του 9023 που σε συνδυασμό με την 200 Ω σε σειρά (εντός του 9023) αποκόπτουν στα 200 KHz (?) περίπου. Σωστά Vasilis? Είμαι περίεργος γιατί υπάρχει αυτή η διαφοροποίηση στο perception του ήχου. Υψίσυχνος θόρυβος?

Σύμφωνα με τις προδιαγραφές του 9023, θέλει ένα φίλτρο εκεί στα 144KHz (υπολογισέ το με 240 περίπου εσωτερική αντίσταση).
Λογικά δεν θα έπρεπε να είναι ακουστή η διαφορά, αλλά μόνο μετρητικά σε επίπεδα παραμόρφωσης και τα σχετικά.

Πιθανώς όμως το συγκεκριμένο δίχως το φίλτρο κάπου να "ταλαντώνει" σε συνδιασμό με το επόμενο στάδιο δηλ. την είσοδο του CounterPoint η οποία δεν ξέρω τι προδιαγραφές έχει.
