Να γράψω κάποια πράγματα για το πως έγιναν οι μετρήσεις, με τι συνθήκες και εάν έχουμε κάποιο συμπέρασμα.
Δοκιμάστηκε μέσω του Arta Software & RightMark Audio Analyser Pro. H ανάλυση σε όλες τις περιπτώσεις επιλέχτηκε η 24/48KHz.
H εκτίμηση της αναλογικής εξόδου του dac έγινε μέσω της EMU-0404 (usb), η ίδια κάρτα έδινε και το ψηφιοποιημένο σήμα στην είσοδο spdif
Ως εκτούτου δοκιμάσαμε τη ροή s/pdif->i2S->analogue output.
Μέχρι στιγμής δεν έχω καταφέρει να σταθμίσω μετρητικά μόνο το i2s->analogue output, υπάρχει αδυναμία του λογισμικού να το υποστηρίξει.
Η έξοδος του dac, δεχόταν εξασθένηση μέσω ενός ladder attenuator στα 10Κ, πριν οδηγηθεί στην είσοδο της emu.
Στο μήνυμα #790 του Dalanik, τα γραφήματα που προέρχονται μέσω του Arta παρουσιάζουν την απόκριση συχνότητας, τη THD+N και το jitter αντίστοιχα σε θέση on στο φίλτρο.

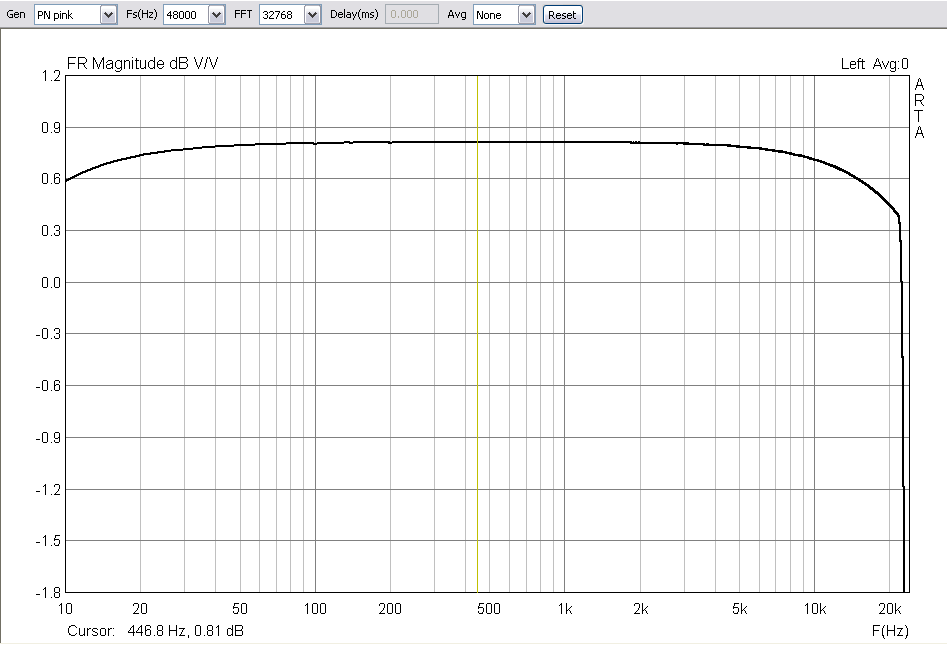

Η απόκριση συχνότητας με το αυστηρό ±0.1dB μας πάει DC στο κάτω φάσμα (λογικό εφόσον δεν υπάρχει πυκνωτής διέλευσης στην έξοδο) και μέχρι περίπου στους 18KHz στο άνω όριο.
Αποδεκτά τα αποτελέσμα και πάρα πολύ καλά.

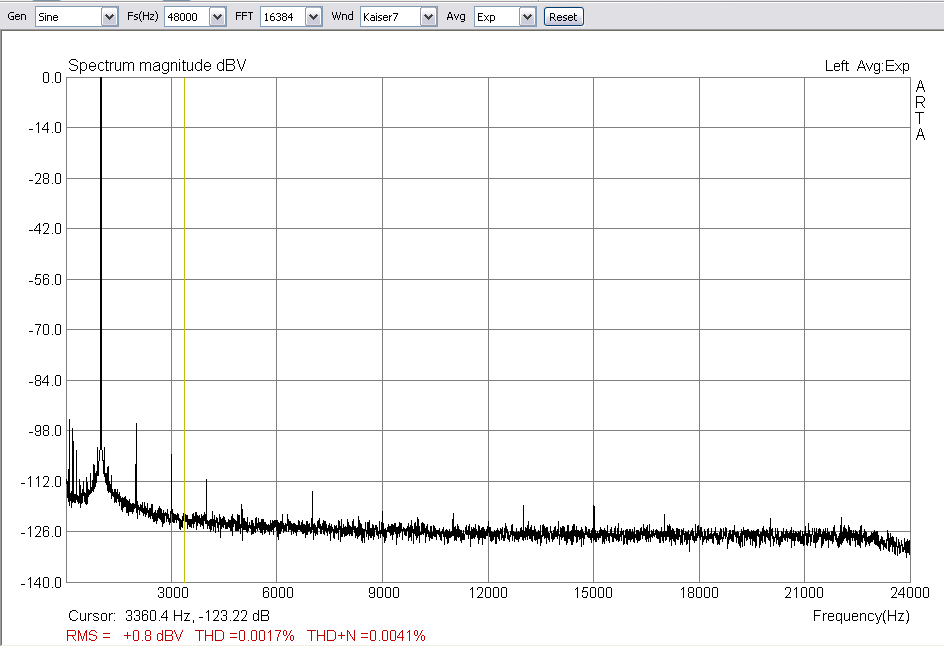

Η παραμόρφωση, βλέπουμε ότι είναι καθαρή μέχρι και τα 24KHz, οι αρμονικές είναι όμορφα κατανεμημένες. Στην αρχή μας έδινε 2η & 3η αρμονική ισόποσες αλλά μετά από λίγο παραπάνω ζέσταμα, φάνηκε ότι σταθεροποιήθηκε με επικρατούσα τη 2η αρμονική έναντι της 3ης.

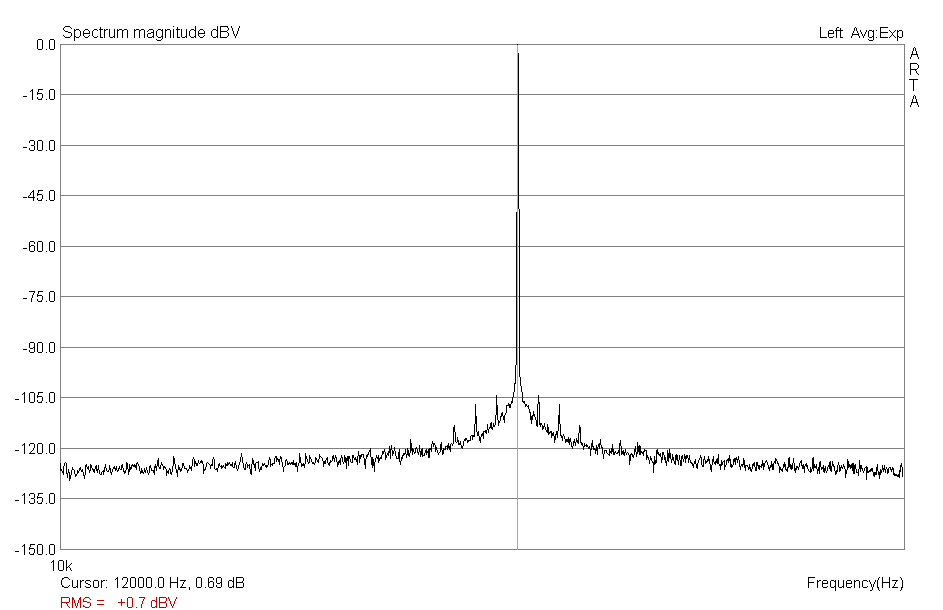

Το jitter είναι καθαρό με ελάχιστες παράπλευρες συνιστώσες (τιμή 12KHz).
Συμπληρωματικά, με το βουβάλι που το έχουμε στο αρχείο μας, το 9023 δίνει σαφώς χειρότερες μετρήσεις σε θέματα θορύβου, THD, αλλά έχει πιο αποδεκτή καμπύλη απόκρισης συχνότητας και καθαρότερο γράφημα στο jitter - εδώ η Sambre έχει κάνει πολύ καλή δουλειά...από τα καθαρότερα γραφήματα jitter που έχω δει.
