Salas Reflektor-D reg

Dalanik said:
Βέβαια με τα nad326-zensor1 θα ήθελα την "μεγένθυνση" που κάνει το salas, μου μεγαλώνει τα ηχειάκια που είναι ήδη "μέλι", τόσο τα ίδια όσο και λόγω nad.
Click to expand...

:music-smiley-005:


Να ρωτήσω, αν υπάρχει σνάμπερ κοντά στις διόδους ανόρθωσης, χρειάζεται και το σνάμπερ R5&C1;
Εχω σε ένα παλιό μου σχέδιο ένα σναμπεράκι που κάθεται πάνω στις διόδους με τιμές 2,2Κ και 100νανο. Να τα αφήσω και τα δύο;

Άμα υπάρχουν τοπικά σναμπεράκια στή γέφυρα πού μετρημένα κάνουν καλό στίς διόδους άστα. Ή βάλε soft recovery διόδους.

Αυτό δέν έχει σχέση μέ R5-C1. Αυτά είναι τού κυρίως κυκλώματος, καί δέν βγάζουμε τίποτα από εκεί.

Last edited:
A ok, μάλλον την έννοια «σνάμπερ» κατάλαβα λάθος. Απ'όσο ξέρω το σνάμπερ είναι τύπος ζόμπελ που κάθεται στις διόδους ανόρθωσης.

Στήν περίπτωση τής εξόδου τού σταθεροποιητή έχω γράψει στήν σύντομη ανάλυση τού κυκλώματος στό pdf μέ τίς οδηγίες "R5 & C1 form a local Zobel termination for proper phase shaping."

Υ.Γ. Ζόμπελ βρίσκεις μέχρι καί σε κροσόβερ ηχείων. Παίζει διάφορους ρόλους σέ διάφορες εφαρμογές.

Last edited:

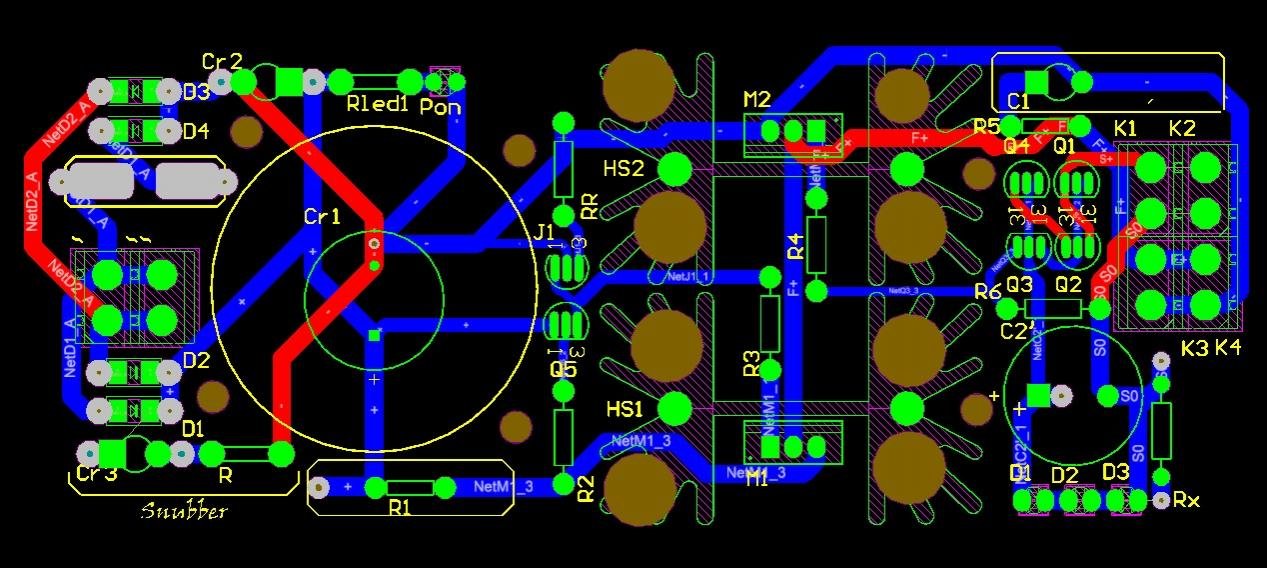

Ακολούθησα τη διαμόρφωση της πλακέτας του gb, για να μην μπερδευόμαστε. Εχω βάλει μπροστά(αριστερά) και ανόρθωση με φίλτρα. Τα κονεκτοράκια είναι κάτι διπλά που κλειδώνουν-ξεκλειδώνουν με ένα κλειδάκι, όχι με κατσαβίδι. χιλιόμετρα μπροστά από τα κλασικά μπλοκ με τη βίδα. Επίσης έβαλα τρίτο λεντ σε παραλληλία με την Rx.
Πάνω αριστερά έβαλα ασφάλεια. Οι οχτώ καφέ κύκλοι είναι τρύπες για καλύτερη κυκλοφορία αέρα. Οι χαλκογραμμές είναι μεταξύ 1 και 2 χιλιοστών. Δεν έχω και πολύ εμπειρία σε σχεδιασμό τροφοδοτικών, οπότε.....

Για δείτε και πείτε......


Last edited:
Άμα οί συνδέσεις είναι όλες τσεκαρισμένες σωστές απέναντι στό σχηματικό, αφού δέν έκανες καί αβάσιμη χωροταξία, θά δουλέψει λογικά.

θα είχε ενδιαφέρον μια εφαρμογή με smd υλικά οπου αυτο είναι δυνατόν , να γινουν και οι αποστάσεις μηδαμινές να φύγουν και κάμποσες ποντικότρτρυπες ,, αλλα θέλει ζορι

Κοίτα αν είστε διατεθιμένοι να δώσετε χέρι βοηθείας στην επιλογή smd υλικών εγώ είμαι μέσα, θα το κάνω όπως θέλετε. Είμαι διατεθιμένος να κάνω και τις μετρήσεις με κάθε βέρσιον. Εδώ νομίζω είναι ο Σάλας που πρέπει να μας πει αν και ποιά εξαρτήματα μπορούμε να αλλάξουμε σε smd. εντάξει τα δύο τρανζιστόρια δεν γίνεται, αλλα απ' ότι καταλάβα έχει πέσει πολύ δουλειά στην επιλογή υλικών.

Παρεπίπ, ξόδεψα πολύ χώρο με τον πυκνωτή στο φίλτρο, τον 10.000μΦ, αλλά αυτόν έχω, είναι και πανάκριβος και θέλω να τον αξιοποιήσω.

ΑΑΑ και κάτι ακόμα ίσως ο Λεμόνης μπορεί να πει, αν από άποψη θερμοκρασίας μπορούμε να βάλουμε τα Μ1,Μ2 στην ίδια ψύκτρα.

Δέν μπορείς νά αλλάξεις CM, C2, C1, M1, M2, καί τό θέμα ζέστη. Αντιστάσεις πολύ λίγων ppm καί μικρών θορύβων ακριβές SMD υπάρχουν. Απλώς άν ήταν γιά δέσιμο σέ καμιά πλαϊνή ψύκτρα σάν μοντουλάκι ενισχυτή δέν θά είχες τίς ψύκτρες να στό μακραίνουν καί θά μάζευες διαδρομές στήν πλάτη.

Υ.Γ.1 Άν δείς στό σχέδιο τά Drain τών Μ1, Μ2 είναι ηλεκτρικά στό ίδιο δυναμικό. Άρα καί μαζί φυσικά αλλά καί χωρίς μόνωση μπορούν. Από θερμοκρασία όχι μέ τά στάνταρντ ρεύματος πού έχουμε στίς οδηγίες. Τά θερμικά τά υπολογίζεις βάση δυναμικού καί ρεύματος σέ κάθε Μόσφετ καί ψυκτικού δυναμικού κάθε ψύκτρας άν είναι νά ξεφύγεις από τόν πίνακα στίς οδηγίες. Εκεί είναι γιά συγκεκριμένο πακέτο.
Υ.Γ.2 Ξέχασα νά πώ στόν Λέμον άμα δοκιμάσει 47nF C1 μπορεί νά συνδιάσει 0.47Ω R5 ή καί μέ τόν 100nF ταιριάζει. Επίσης ένας Γιαπωνέζος κατέβαζε τήν R6 500Ω, ένας Ολλανδός τήν ανέβαζε ανά 1Κ μέχρι 10Κ καί τούς άρεσαν αντίθετα. Καί οί δύο αποκλίσεις κάνουν μυστήριες ανισορροπίες στή σχέση κέρδους OLG καί bandwidth αλλά καί Phase Margin, άσε πού μεγαλώνοντας R6 κόβει καί ρεύμα γιά τόν καθρέπτη & Vref. 1Κ είναι ζυγισμένο καί υπάρχει 64dB OLG -3dB 26kHz καί 90 deg Phase Margin @ 18MHZ. Αλλά λέω καί τά ανέκδοτα υποκειμενικά πειραματάκια μιάς καί δέν μπήκαν σέ ταλάντωση -λένε-. Μπορεί κάποιος νά θέλει νά παίζει. Πάντως καί οί δύο συμφωνούσαν ότι ή υλική ποιότητα τής R6 όπως καί τών C1,C2,CM, R1 ακούγονται εύκολα.

Last edited:
Ρε συ σάλας, ρωτάω τον Λεμονή να μας πει από άποψη θερμοκρασίας, άμα ανεβάζει το καθένα 60 βαθμούς (στο σύνηθες σετ 500μιλιΑ,5βολτ)πχ, δεν μπορούμε να τα ενώσουμε. Το έχει έτοιμο στα χέρια του και μπορεί να πει άμεσα.

Μέ ψύκτρες πλακέτας 38mm ύψος 25.4mm pitch καί ένα Μόσφετ στήν καθεμία ανεβάζει +18C από τό περιβάλλον γιά 400mA CCS και 50mA φορτίο.

Όπα έκανες εντιτ, Ναι αυτό, γιατί η ψυκτρα που χωράει να μπει είναι επιλογή από δύο_τρία μοντέλα, δηλαδή πολύ συγκεκριμένα πράγματα. Γι αυτό έκανα την ερώτηση.

Για το δέσιμο που λες σε πλαϊνή ψυκτρα πχ, ζοριζει το πράγμα Γιατί τα ντακ και γενικά τα ψηφιακα δεν έχουν άλλες ψύκτρες να συνδυάσεις. Εκτός βέβαια αν κάποιος κάνει νταμ και ενισχυτή όλα σε ένα, αλλά πόσο μεγάλο θα είναι πια το κουτί;

Βέβαια, αν το κουτί είναι μεταλλικό, θα μπορούσα να φτιάξω τρύπες στο pcb, και τα Μ1 Μ2 να βιδωθουν από πάνω, κάτω στο σασί. Αυτό χωροταξικά, θα έσωνε σε διαστάσεις. Δεν ξέρω, ας πουν και οι άλλοι, Εγώ είμαι υπέρ αυτής της λύσης.

Μόνο μέ κουτί γιά ψύξη καί τήν πλακέτα σάντουιτς μπορεί νά τηγανίσουν σιγά σιγά τό FR4 καί τα εξαρτήματα. Αλλά άν κρέμοναι από τά πλάγια τής πλακέτας, τότε πιό άνετα. Πάντως θά ανεβάσουν εσωτερική θερμοκρασία μέ κουτί μόνο άν μιλάμε γιά 400-500mA. Αυτά πρέπει νά τά δείς πρακτικά.

Χμμμ Ναι. Μάλλον θα κάνω αυτό που αρχικά σκεφτομουν, δηλαδή, θα ολοκληρώσω αυτό που ποσταρα και θα το τυπωσω στο σπίτι. Περιμένω και ένα καινούργιο ντακ τσιπ να μου έρθει και θα παίξω. Αργότερα όταν θα είμαι έτοιμος να στήσω το ντακ στη τελική του μορφή, θα το ξαναδώ το θέμα με τα smd και τις επιλογές για ψύξη. Βλεπωντας και κάνοντας Γιατί έχω μεγάλο πρότζεκτ να ολοκληρώσω. Έχω και παράλληλα την ιστορία με το dsp Αλλά ας μη βγω άλλος εκτός.

Κάθε υπερβολή είναι δυνατή αλλά σκοπός είναι ή ισοροπία γιά τήν θέση καί εφαρμογή. Κοίτα τί έκανε ένας Κινέζος πρόσφατα π.χ. Έβαλε μεγάλα Μόσφετ, τέρας ψύκτρα, γιά νά βάλει Reflektor μεγάλου ρεύματος σέ ολόκληρη συσκευή δέν ξέρω γώ πού. "Replaced R1 with 0R47 to give 1.3A, mounted on a big heatsink and tested. At room temperature of 30 degC, it has lasted 1 hour without burning, but it's really hot - I can touch M2 with my fingers for 30 seconds but no more, M1 is less hot but not by far. I guess this will make a pretty good heater in winter."
