Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

[saganakis]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

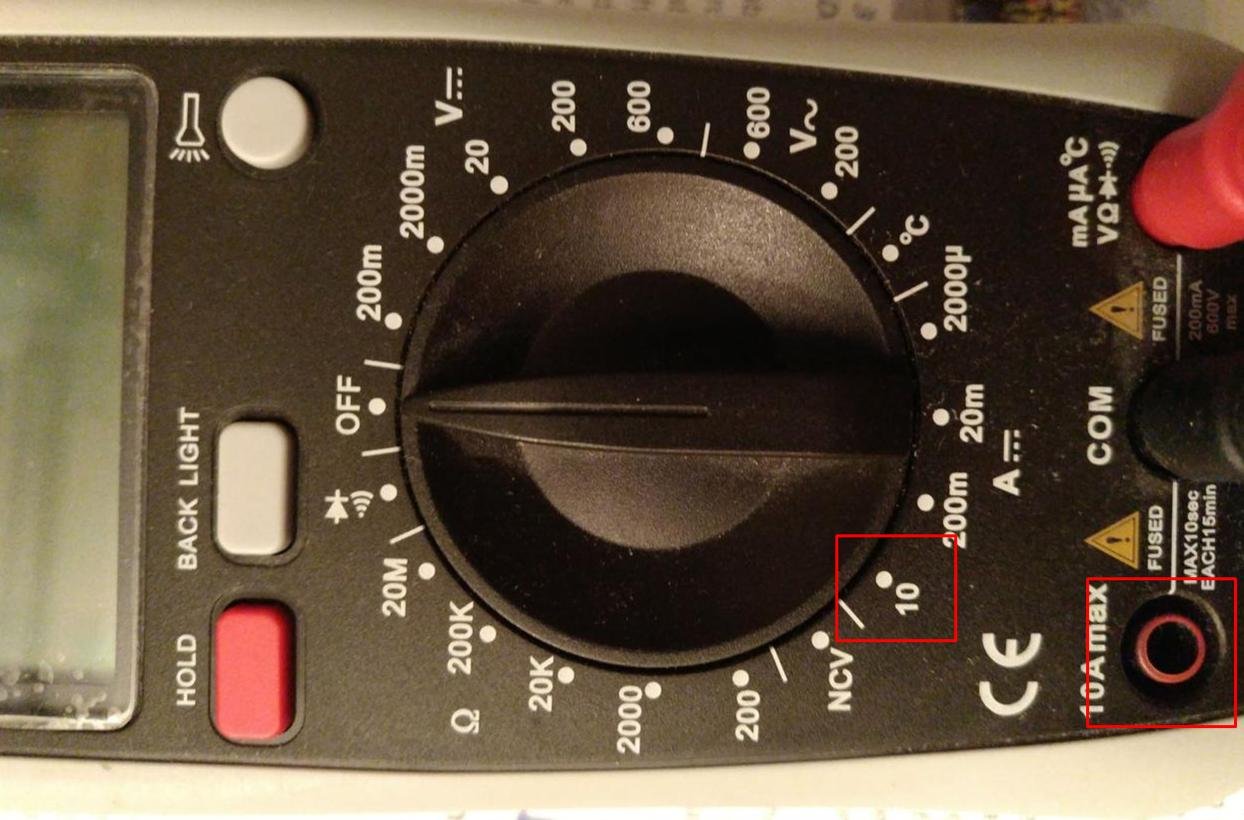

Τα +55V του τροφοδοτικού στο κόκκινο καλώδιο του πολυμέτρου το μαύρο καλώδιο στο +DC της πλακέτας.
Τα -55V και το GND του τροφοδοτικού στα -DC και GND της πλακέτας. το πολύμετρο πουθενά αλλού συνδεδεμένο.
Πριν δώσεις τάση στείλε φωτο με την συνδεσμολογία.



[Theodosis O.]

Και βαλε κράνος οπωσδήποτε.... :bobby:



[Μπελλος Ευαγγελος]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

Τα +55V του τροφοδοτικού στο κόκκινο καλώδιο του πολυμέτρου το μαύρο καλώδιο στο +DC της πλακέτας.
Τα -55V και το GND του τροφοδοτικού στα -DC και GND της πλακέτας. το πολύμετρο πουθενά αλλού συνδεδεμένο.
Πριν δώσεις τάση στείλε φωτο με την συνδεσμολογία.

View attachment 157645

Οκ ευχαριστω πολυ !!!

θα βαλω φωτος ..... απλα σκεφτομαι οτι πρεπει να αγορασω και αλοιφη για τα τρανζιστορ και δεν εχω ....



[Μπελλος Ευαγγελος]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

μόνο στο + αλλά και στο πλην να μπει το ίδιο ειναι ,το gnd φυσικά και θα το συνδέσεις αν λειπει θα διμιουργησεις προβλημα

κανε μια ερωτηση στον πωλητη ποσο πρεπει να ειναι το ρευμα ηρεμιας ,δεν βλεπω καπου τριμερ για την ρυθμιση του η κανω λαθος;

εχει τριμερ το μπλε κουτακι με την κολα που φαινεται σαν σκατο επανω.....

τωρα....ερωτηση στον πωλητη λιγο χλωμο......
..... τα εχω αγορασει καιρο απλα τωρα εχω κατι μερες αδειας και ειπα να τα ανατιναξω τωρα που καθομαι....



[takis]

μικες για τα τρανζιστορ εχεις οπως και μονωτηρες αν δεν εχουν βεβαια πλαστικη πλατη ,θερμοαγωγημη χρειαζεται αλλα μην βαλεις παρα πολυ



[Μπελλος Ευαγγελος]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

μικες για τα τρανζιστορ εχεις οπως και μονωτηρες αν δεν εχουν βεβαια πλαστικη πλατη ,θερμοαγωγημη χρειαζεται αλλα μην βαλεις παρα πολυ

ναι τα μονωτικα τα εχω ....



[takis]

Οκ τοτε περιμενουμε αποτελεσμα



[Μπελλος Ευαγγελος]

Επανερχομαι παλι με τογνωστο ενυσχιτακι....

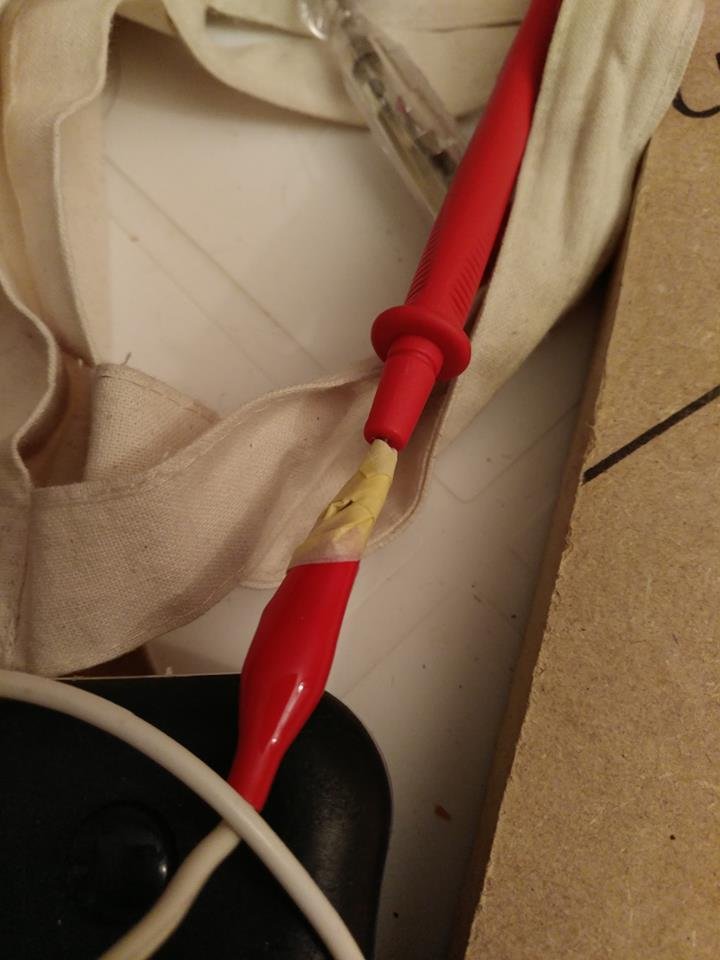

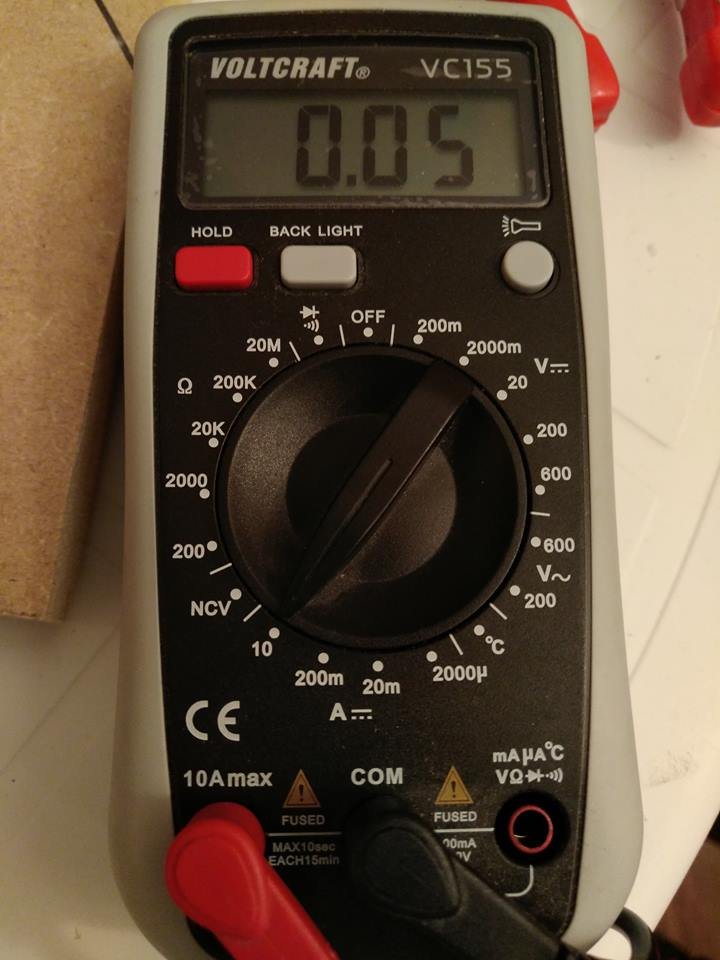

εκανα ακριβως οτι μου ειπατε στερεωσα τις συνδεσεις με ταινια και εχω εδω και 1 ωρα στο πολυμετρο σταθερα ακουνητα αμετακλητα ( πιο σταθερα κι απ τον Καμενο.... ) 0.05 Α

μονο οταν το εβαλα στην πριζα εδειξε 0.04 αλλα πηγε αμεσως στο 0.05 κι εκει εμεινε.

η ψυκτρα ειναι λιγο πιο πανω απο το χλιαρη.....



να και οι φωτος >



[saganakis]

Μια χαρά είσαι!
Μέτρα και την dc τάση στην έξοδο.



[Μπελλος Ευαγγελος]

θα τη μετρησω ...
ομως εχω ενα προβλημα το τρφοδοτικο κραταει ρευμα και καθε φορα που κανω συνδεσεις πεταει σπιθες και γενικα πολλες φορες εχω φαει καλο βαρεμα ....

ενοειτε οτι το εχω βγαλει απο την πριζα !!!
πριν που εκανα το πειραμα πεταξε ρευμα οταν εβαζα τα καλωδια .....και να σκεφτειτε οτι ηταν 4 μερες εκτος πριζας !!


εχω παρει φοβο ....δεν θελω παλι ηλεκτροσοκ !!!!:BDGBGDB55:



[Μπελλος Ευαγγελος]

Θα μετρησω και την ταση εξοδου σε λιγο .....



[saganakis]

Το βγάζεις από την πρίζα και αφήνεις την πλακέτα του ενισχυτή για λίγη ώρα με το τροφοδοτικό συνδεδεμένο;



[Μπελλος Ευαγγελος]

Το βγάζεις από την πρίζα και αφήνεις την πλακέτα του ενισχυτή για λίγη ώρα με το τροφοδοτικό συνδεδεμένο;

eeeeεεεε οχι.....τα εβγαζα ολα εντελως....

χεχεχε....

οκ καταλαβα πως θα το κανω απο εδω και περα !!!

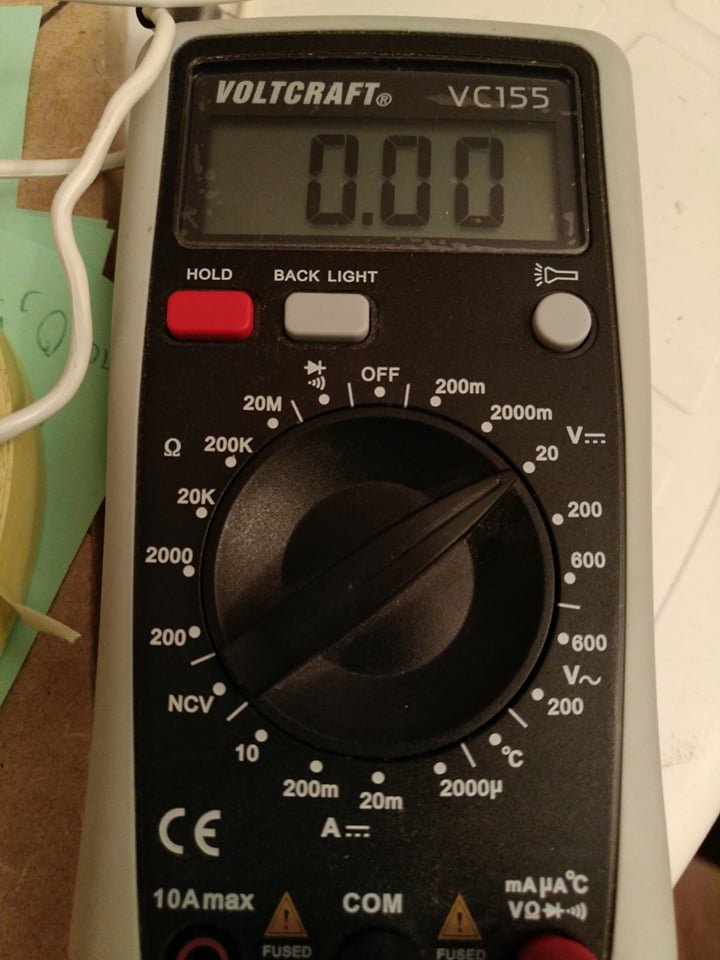

λοιπον μετρησα την εξοδο 0.00 με 0.01....

σε αυτη την κλιμακα του πολυμετρου !



[takis]

μια χαρα εισαι βελε κανα ηχειο τις πλακας δωστου σημα στην εισοδο απο καποιον προ να τον ακουσεις λιγο δοκιμαστικα ,προσοχη στην ενταση του ηχου



[Μπελλος Ευαγγελος]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

μια χαρα εισαι βελε κανα ηχειο τις πλακας δωστου σημα στην εισοδο απο καποιον προ να τον ακουσεις λιγο δοκιμαστικα ,προσοχη στην ενταση του ηχου

ΟΚ ετσι θα κανω εχω ενα ηχειο της πλακας αλλα ειναι πολυ μικρο περιπου 50 βαττ .... θα γινει χαμος θα αναφερω αυριο !!!

ΕΥΧΑΡΙΣΤΩ πολυ για την βοηθεια σας ΤΑΚΗΣ και ολους σας !!!!!!!!!!!!

αυριο θα σας πω τι εγινε με το ηχειο .................



[takis]

δεν χρειαζεται να ριξεις γκαζια απλα να το βαλεις να παιξει και αν μπορεις αστο για αρκετη ωρα να μην πω ωρες



[Tsakalos!]

πως να παιζει αραγες ενα τετοιο κιτακι....
γιατι το λεει classD? Δεν ειναι κλασικο ΑΒ?



[Μπελλος Ευαγγελος]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

πως να παιζει αραγες ενα τετοιο κιτακι....
γιατι το λεει classD? Δεν ειναι κλασικο ΑΒ?

ετσι μου φαινεται και μενα .....ακομα δεν εκανα δοκιμη !!!

Ψαχνω να βρω ηχειο ....θα σας πω εντυπωσεις ,,,,δεν βρηκα το ηχειακι που ειχα και δεν θελω να το δοκιμασω με τα νορμαλ ηχεια μου...
υπομονη θα γραψω εντυπωσεις !!!



[takis]

Μηπως να αλλάξει ο τιτλος του θεματος ;δεν ειναι πλεον το θεμα το τροφοδοτικο αλλα ο ενισχυτής



[saganakis]

Απάντηση: Re: Τροφοδοτικο 55 Βολτ βγαζει 57 βολτ ....

πως να παιζει αραγες ενα τετοιο κιτακι....
γιατι το λεει classD? Δεν ειναι κλασικο ΑΒ?

Τάξη ΑΒ είναι και μάλιστα με το ρεύμα που το έχει πολώσει ο κινέζος, δηλ 50mA για τρία mosfet εξόδου, ουσιαστικά παίζει σε τάξη Β.
Ίσως αργότερα που θέλει να το ψάξει περισσότερο ο Ευάγγελος, να πειράξει το τρίμμερ και να φτάσει το ρεύμα ηρεμίας στα 200~250mA συνολικά.
Για να ήταν σε τάξη-D θα πρέπει να είχε και ψηφιακό μέρος.
