Τροφοδοτικό ενισχυτή solid state.

τις takman χρησιμοποίησα και εγώ πρόσφατα στον b1. Με ενδιαφέρει πολύ το project σου Νίκο, το ειχα σκεφτει στο παρελθον και δεν το τολμησα

Αν τα FET ήταν καλά ταιριασμένα και ήσουν λίγο τολμηρός θα μπορούσες αρχικά να τις παραλήψεις. Αυξάνουν την ωμική του φορτίου (όπως το εν σειρά πηνίο του woofer στο cross) με συνέπεια ηχητικά να μαλακώνει το χαμηλό.
Προσωπικά θα έβαζα κεραμικές (τουβλάκια) 0.1 ή 0.22Ω, έχουν μια μικρή αυτεπαγωγή αλλά συνήθως δεν είναι κακό. Μπορείς να επιλέξεις και τις ίδιες που έχεις στα ηχεία.

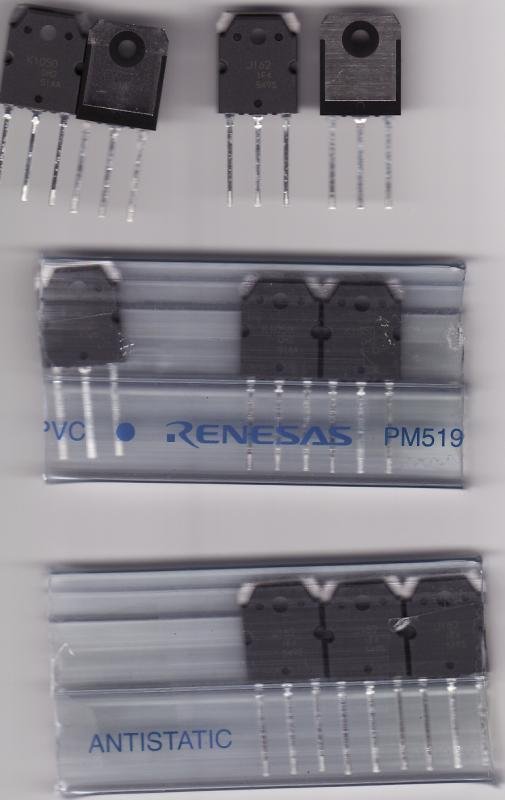

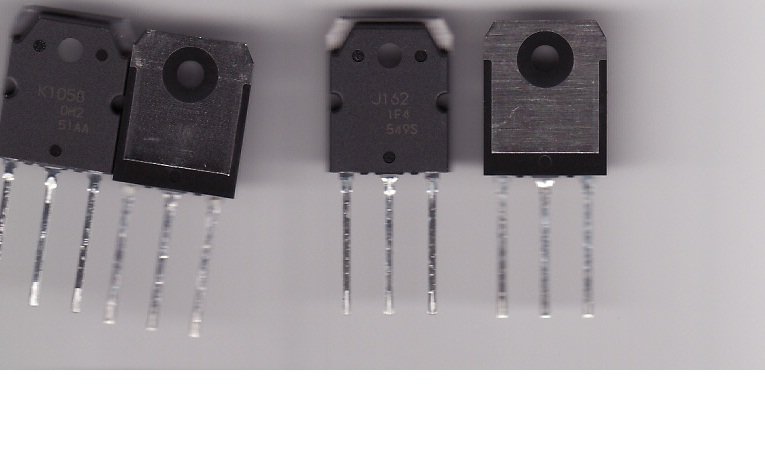

Σας εχω πολυ καλα νεα ... Τα τρανσιτορ εξοδου υπαρχουν αυθεντικοτατα στην ελλαδα ... απλα ψαχναμε σε λαθος μερος .

μεγαλος τελικος ενισχυτης επαγγελματικος τα φοραει στην εξοδο και αρα η αντιπροσωπεια εχει εκατονταδες για ανταλλακτικα . Δεν ειμαι σιγουρος οτι θα τα παρουμε σε τελεια τιμη αλλα ειμαι σιγουρος οτι ειναι αυθεντικοτατα και μαλιστα ματσαρισμενα σε καποιο βαθμο ...

Εαν καποιους ενδιαφερει ενημερωστε με .

Φιλικα
Σακης Πετροπουλος

για τετοιο ενισχυτη ναι ειναι ενταξει ... Φυσικα αν μετρας hfe με το πολυμετρο το οτι αγγιζεις το τρανσιστορ με το χερι σου και το "θερμαινεις" με το χερι σου μπορει να μεταβαλει το hfe αλλα γενικα αν μετρας τετοιου τυπου διαφορες εισαι σε πολυ καλο δρομο .

το προβλημα θα ηταν αν το ενα ηταν 220 και το αλλο 600

Φιλικα
Σακης Πετροπουλος

Όπως λέει και ο vintage service με τη θερμοκρασία μεταβάλλεται το hFE. Αυτό που μπορείς να κάνεις αν θέλεις καλύτερο ταίριασμα είναι να τοποθετήσεις τα τρανζίστορ στο μετρητικό και να τα αφήσεις μέχρι να σταθεροποιηθεί η ένδειξη ώστε να μην επηρεάζεται από τη διαφορά θερμοκρασίας λόγω επαφής με τα χέρια.

Απάντηση: Re: Τροφοδοτικό ενισχυτή solid state.

tsip said:
αποφασισα να το κανω και εγω χειμερινο project. Εχω αρχισει την μελετη και θα επανέλθω

βρήκα και αυτο απο το νέτ αν δεν το έχεις δει Νίκο http://ianamillar.com/blog/mosfet-power-amp/
Click to expand...

To έχω δει αυτό στο νετ.Τις πλακέτες τις έχω σχεδόν τελειώσει έχουνε μείνει μόνο τα τρανζίστορ και τα mosfet εξόδου.Σάκη μήπως είχαμε κανένα νέο από τα mosfet;

Στα τρανζίστορ του διαφορικού(MPSA42)βρίσκω πολύ μεγάλες διαφορές στο hfe.Το μεγαλύτερο ποσοστό πάντως είναι γύρω στα 2-8hfe μετά γύρω στα 20-40hfe και κάποια ξεφεύγουν στα 180-200hfe. Από ποιο hfe είναι καλύτερα να βάλω ας πούμε απο αυτά που είναι μεταξύ 2-8hfe;

αυτά που είναι 2-8 απλά τα πετάς, κάτι δεν πάει καλά. Αυτα που ειναι 20-40 ειναι εντός προδιαγραφών. Αυτά που ειναι 180-200 κατι δεν πάει καλά γιατί ειναι πολύ μεγαλύτερο απο τη μέση τιμή που λένε οι κατασκευαστές.

οχι δεν είναι. O κατασκευαστής λεει το μικρότερο 40 αλλα κάποιοι κατασκευαστές μπορεί να τα βγάζουν και αρκετά μεγαλύτερα. οσα εχω μετρήσει ειναι εκεί στο 100.


Attachments

  • IMG.jpg
    36.7 KB · Views: 158
  • ΓŽΒ§Γβ€°ΓΒΓŽΒ―Γβ€š Γβ€žΓŽΒ―Γβ€žΓŽΒ»ΓŽΒΏ.jpg
    ΓŽΒ§Γβ€°ΓΒΓŽΒ―Γβ€š Γβ€žΓŽΒ―Γβ€žΓŽΒ»ΓŽΒΏ.jpg
    59.9 KB · Views: 158
Εχθές δοκίμασα τις πλακέτες των ενισχυτών με χαμηλή τροφοδοσία +-20V όπως προτείνει ο Elliott.Κανένα πρόβλημα δεν φαίνεται να υπάρχει.DC στο ένα κανάλι 5mv και άλλο 10mv.Αυτά χωρίς ψύκτρες και χωρίς να τραβάνε ρεύμα τα mosfet,ρεύμα ηρεμίας 0ma.
